Presentation done by HydroloGIS for the public administration of Bolzano and Trento to professionals interested in digital field mapping. It explains how we use BeeGIS on tablet pcs and geopaparazzi on android for our every day work.

1. RILIEVARE IN CAMPAGNA
CON IL CELLULARE: SOLO UN
GIOCO O IL NOSTRO FUTURO?
ing. Silvia Franceschi
ing. Andrea Antonello

2. INTRODUZIONE
nuove tecnologie campo professionale

3. INTRODUZIONE
nuove tecnologie campo professionale
attitudine/interesse
personale
effettivo vantaggio
o miglioramento
cambiamento modo e
dettaglio di lavoro

4. INTRODUZIONE
nuove tecnologie campo professionale
attitudine/interesse applicazione di modelli
personale fisicamente basati per lo
studio dei fenomeni naturali
effettivo vantaggio
o miglioramento dati digitali
dati spazialmente
georiferiti
cambiamento modo e
altri dati utili per la
dettaglio di lavoro
modellazione
(non disponibili a
livello regionale o da
aggiornare)

5. MODELLAZIONE FOGNATURA BIANCA
Richiesta:
effettuare una modellazione di verifica della fognatura
bianca del paese di Soraga perché in caso di piogge di
media intensità la fognatura non riusciva a smaltire
l'acqua e tutte le strade risultavano allagate.
Attività:
● sopralluogo e raccolta dati fognatura esistente
● modellazione idrologica e idraulica
● opzioni di soluzione: modellazione soluzione di progetto
● progettazione soluzioni

6. RILIEVO FOGNATURA MONTE

7. RILIEVO FOGNATURA VALLE

8. RILIEVO ATTRIBUTI POZZETTI

9. RILIEVO DIGITALE
I pozzetti vengono inseriti come Geonote con le relative
dimensioni e altri attributi importanti e schizzo.

10. RILIEVO DIGITALE
Osservazione di altre informazioni utili alla modellazione:
caratteristiche e permeabilità dei suoli.

11. RILIEVO DIGITALE
È il processo mediante il quale le caratteristiche del
territorio vengono
1. osservate
2. analizzate
3. registrate
direttamente in campo e visualizzate in real time su un
dispositivo digitale (tablet o smartphone).

12. RILIEVO DIGITALE: ASPETTI POSITIVI
● lavorare con gli stessi dati sia in ufficio che in campo ed
aggiornarli automaticamente anche con connessione
internet

13. RILIEVO DIGITALE: ASPETTI POSITIVI
● lavorare con gli stessi dati sia in ufficio che in campo ed
aggiornarli automaticamente anche con connessione
internet
● conoscere esattamente la propria posizione rispetto agli
elementi di interesse attraverso connessione GPS

14. RILIEVO DIGITALE: ASPETTI POSITIVI
● lavorare con gli stessi dati sia in ufficio che in campo ed
aggiornarli automaticamente anche con connessione
internet
● conoscere esattamente la propria posizione rispetto agli
elementi di interesse attraverso connessione GPS
● produrre mappe spazialmente georiferite che possono
essere utilizzate e modificate direttamente in campo

15. RILIEVO DIGITALE: ASPETTI POSITIVI
● lavorare con gli stessi dati sia in ufficio che in campo ed
aggiornarli automaticamente anche con connessione
internet
● conoscere esattamente la propria posizione rispetto agli
elementi di interesse attraverso connessione GPS
● produrre mappe spazialmente georiferite che possono
essere utilizzate e modificate direttamente in campo
● raccogliere dati attributi in modo georiferito, ordinato e
facilmente consultabile

16. RILIEVO DIGITALE: ASPETTI POSITIVI
● lavorare con gli stessi dati sia in ufficio che in campo ed
aggiornarli automaticamente anche con connessione
internet
● conoscere esattamente la propria posizione rispetto agli
elementi di interesse attraverso connessione GPS
● produrre mappe spazialmente georiferite che possono
essere utilizzate e modificate direttamente in campo
● raccogliere dati attributi in modo georiferito, ordinato e
facilmente consultabile
● mantenere nel tempo i dati

17. RILIEVO DIGITALE: ASPETTI POSITIVI
● lavorare con gli stessi dati sia in ufficio che in campo ed
aggiornarli automaticamente anche con connessione
internet
● conoscere esattamente la propria posizione rispetto agli
elementi di interesse attraverso connessione GPS
● produrre mappe spazialmente georiferite che possono
essere utilizzate e modificate direttamente in campo
● raccogliere dati attributi in modo georiferito, ordinato e
facilmente consultabile
● mantenere nel tempo i dati
● mantenere l'interpretazione data dall'esperto in fase di
rilievo: avere lo storico anche dei dati accessori non
solo del risultato finale

18. BEEGIS
È pensato per il rilievo in campo, nasce nel 2007
dall'esperienza e dalla professionalità di un team di sviluppo
che comprende oltre ad HydroloGIS, dipartimenti
universitari e professionisti.

19. GEOPAPARAZZI
Una soluzione più leggera e comoda derivata
dall'esperienza fatta con BeeGIS, da portare sempre con
se, installabile su tutti i dispositivi con sistema operativo
Android (smartphone e tablet).

20. BeeGIS su tablet
ASUS eeePC-tab
Geopaparazzi
smartphone

21. CONNESSIONE A GPS E DISPOSITIVI DI
MISURA ESTERNI

22. STESSI DATI IN CAMPO E IN UFFICIO
STESSO SW BASE
ecw, shp, tif, ...

23. LE GEONOTE
per posizionare ogni sorta di nota sulla mappa come un
PostIt
● posizionare una geonota nella
posizione GPS corrente
● posizionare una geonota
manualmente sulla mappa
● la geonota è composta da 3
sezioni: disegno, testo e media

24. LE GEONOTE
La geonota è come un Post-it e la
sua posizione è visualizzata con
uno spillo sulla Mappa

25. LE GEONOTE
Disegno: disegnare schizzi per ricordare l'interpretazione che si
è data dell'ambiente, schemi di come potrebbe essere il
sottosuolo per giustificare alcune decisioni.

26. LE GEONOTE
Testo: scrivere informazioni in formato testo per poterle
esportare direttamente in shapefile

27. LE GEONOTE
Media: trascinare ogni tipo di file per allegarlo alla nota (foto,
testo, audio, documenti di ogni genere)
Image editor interno: le foto
fatte durante il rilievo possono
essere trascinate direttamente
in una geonota e aperte con un
editor interno per poterci
annotare informazioni
(interpretazione direttamente in
campo dove è ben visibile tutto
il contesto)

28. LE GEONOTE

29. LE GEONOTE

30. LE GEONOTE
Quaderno di campagna: è il contenitore delle geonote e
permette di fare diverse operazioni su di esse, consultare,
cancellare, rinominare, ricercare, ordinare, selezionare,
zoommare, esportare ed inviare via mail le geonote

31. ANNOTAZIONI
Permettono di disegnare schizzi georeferenziati sulla
Mappa
● disegnare su un piano georeferenziato sulla Mappa
● scegliere facilmente il colore ed il tipo di tratto da usare

32. ANNOTAZIONI

33. ANNOTAZIONI

34. FORM EDITOR
Schede per raccogliere dati attributi: creazione ed utilizzo di
schede per la raccolta di dati attributo legati alle geometrie
presenti in un piano.

35. FORM EDITOR: CREAZIONE SCHEDE
Schede per raccogliere dati attributi: editor grafico per la
creazione delle schede

36. FORM EDITOR: UTILIZZO SCHEDE

37. QUALCOSA PER TUTTI I GIORNI
Geopaparazzi: la soluzione semplice e leggera per
apparecchi con sistema operativo Android:
 acquisire note testuali, immagini e audio
georeferenziati
 acquisire tracciati GPS
 visualizzare mappe Open Street Map in modalità on
line e offline
 esportare i dati rilevati in formato GIS
 NEW! Visualizzare mappe create ad hoc dall'utente
 NEW! Realtà aumentata...

38. GEOPAPARAZZI

39. GEOPAPARAZZI
Geonote: testo, immagini e file audio gereferenziati.

40. GEOPAPARAZZI
Fotografie georeferenziate ed orientate

41. GEOPAPARAZZI
Logging GPS per conoscere in ogni momento il percorso fatto. Il
tutto esportabile in formato shapefile.

42. GEOPAPARAZZI
Openstreetmap come tematismo di base. Si possono scegliere
diverse alternative: download automatico on line, salvataggio sul
dispositivo per un utilizzo off line.
diversi tipi di mappe:
mapnik vs cycle

43. GEOPAPARAZZI
registra/cancella geonota distanza
livelli di zoom
gestione preferiti centra su GPS

44. GEOPAPARAZZI
form per note speciali
tipo di elementi predefiniti

45. GEOPAPARAZZI
schede con menu a file di testo json di
tendina, checkbox e testi definizione delle schede

46. GEOPAPARAZZI

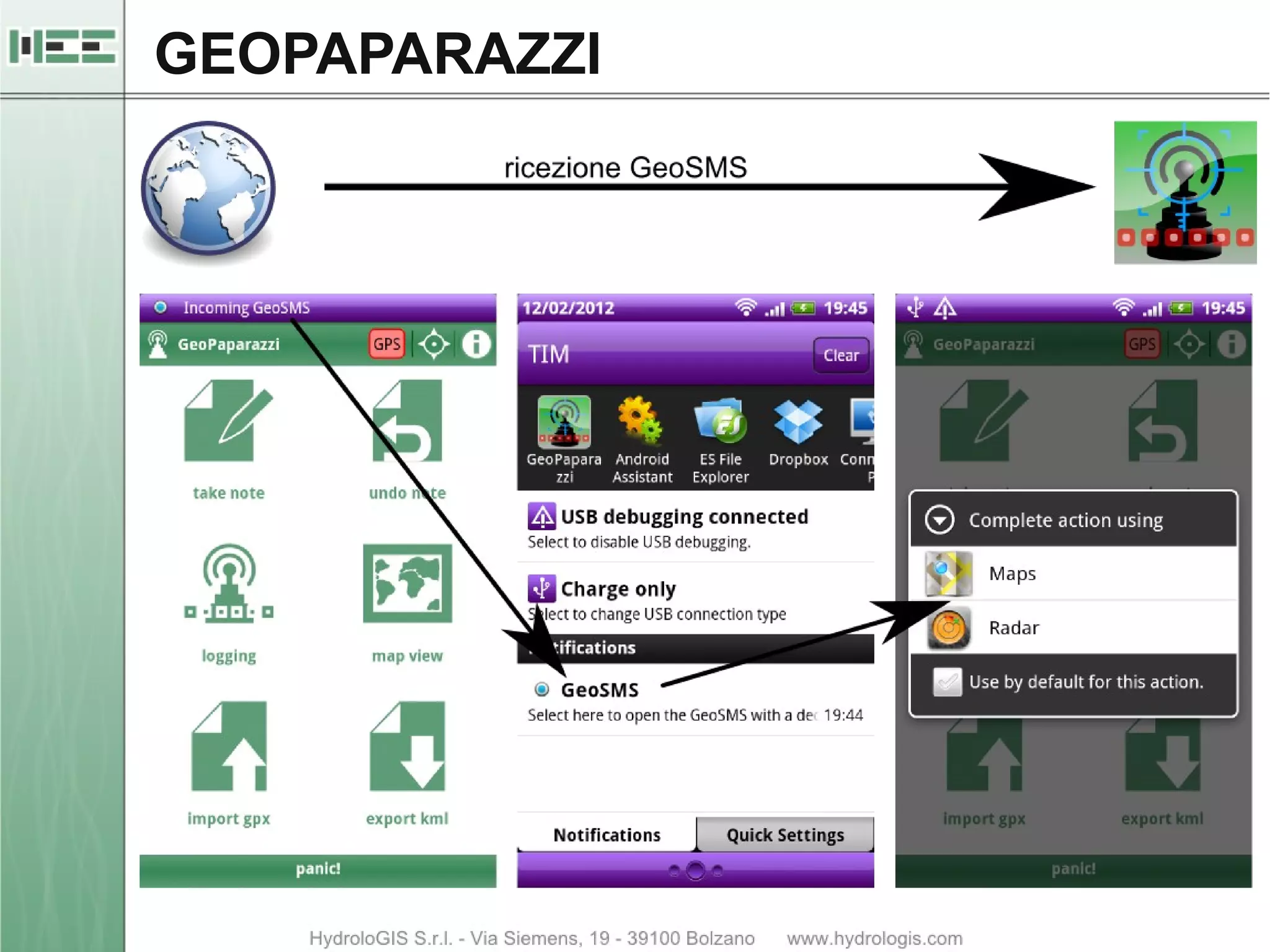

47. GEOPAPARAZZI

48. GEOPAPARAZZI
Visualizzazione
profilo del tracciato
GPS e zoom sul
grafico

49. GEOPAPARAZZI
Zoom automatico
sulla posizione GPS
Possibilità di usare
la posizione ottenuta
dalla rete
Caricamento di Gestione di diversi
bookmark da file csv progetti
+ filtro lista

50. GEOPAPARAZZI

51. GEOPAPARAZZI

52. GEOPAPARAZZI

53. GEOPAPARAZZI

54. GEOPAPARAZZI

55. GEOPAPARAZZI

56. GEOPAPARAZZI → BEEGIS
BeeGIS: export tracciato GPS come shapefile

57. GEOPAPARAZZI → BEEGIS
Import di fotografie: sincronizzazione con il log del GPS per
geo-referenziare foto scattate con altri supporti.
Le foto vengono salvate in apposite geonote.

58. GEOPAPARAZZI → BEEGIS

59. GEOPAPARAZZI → BEEGIS
Import dati da Geopaparazzi: le note sono importate come
shapefile con la descrizione e l'istante di tempo come attributi.

60. GEOPAPARAZZI → BEEGIS

61. GEOPAPARAZZI → BEEGIS
Import dati da Geopaparazzi: i log GPS sono importati come
due shapefile, uno di punti e l'altro di linee

62. GEOPAPARAZZI → BEEGIS
Import dati da Geopaparazzi: le immagini vengono importate
in nuove geonote ed aggiunte come media.

63. ALCUNI ESEMPI

64. RILIEVO OPERE ACQUEDOTTI PER
PIANI DI AUTO CONTROLLO (TN)

65. RILIEVO OPERE ACQUEDOTTI IN
RWANDA
Rilievo/verifica in luoghi dove non ci sono dati o di dati che non
sono in assoluto disponibili. Rilievo di dettagli anche per i meno
esperti.

66. RILIEVO OPERE ACQUEDOTTI IN
RWANDA
Schede rilievo preimostate per i punti di interesse con menu a
tendina e checkbox per evitare errori ed omogenizzare il rilievo.

67. RILIEVO OPERE ACQUEDOTTI IN
RWANDA
Dati pronti per la modellazione idraulica della rete e la verifica di
quanto realizzato.

68. RILIEVO ELEMENTI NON PRESENTI
NEL DTM PER LA MODELLAZIONE

69. RILIEVO ELEMENTI NON PRESENTI
NEL DTM PER LA MODELLAZIONE
Il muretto rilevato non è
presente nel DTM, ma è
importante per la
modellazione idraulica,
anche se non serve un
rilievo di dettaglio.

70. RILIEVO ELEMENTI NON PRESENTI
NEL DTM PER LA MODELLAZIONE
Il sovralzo viene
inserito nelle sezioni
segnate dal rilievo
per le quote indicate
nelle note.

71. RILIEVO ELEMENTI NON PRESENTI
NEL DTM PER LA MODELLAZIONE

72. RISULTATO DI UNA GIORNATA DI
RILIEVO

73. RISULTATO DI UNA GIORNATA DI
RILIEVO

74. GEOPAPARAZZI
www.beegis.org
www.geopaparazzi.eu
