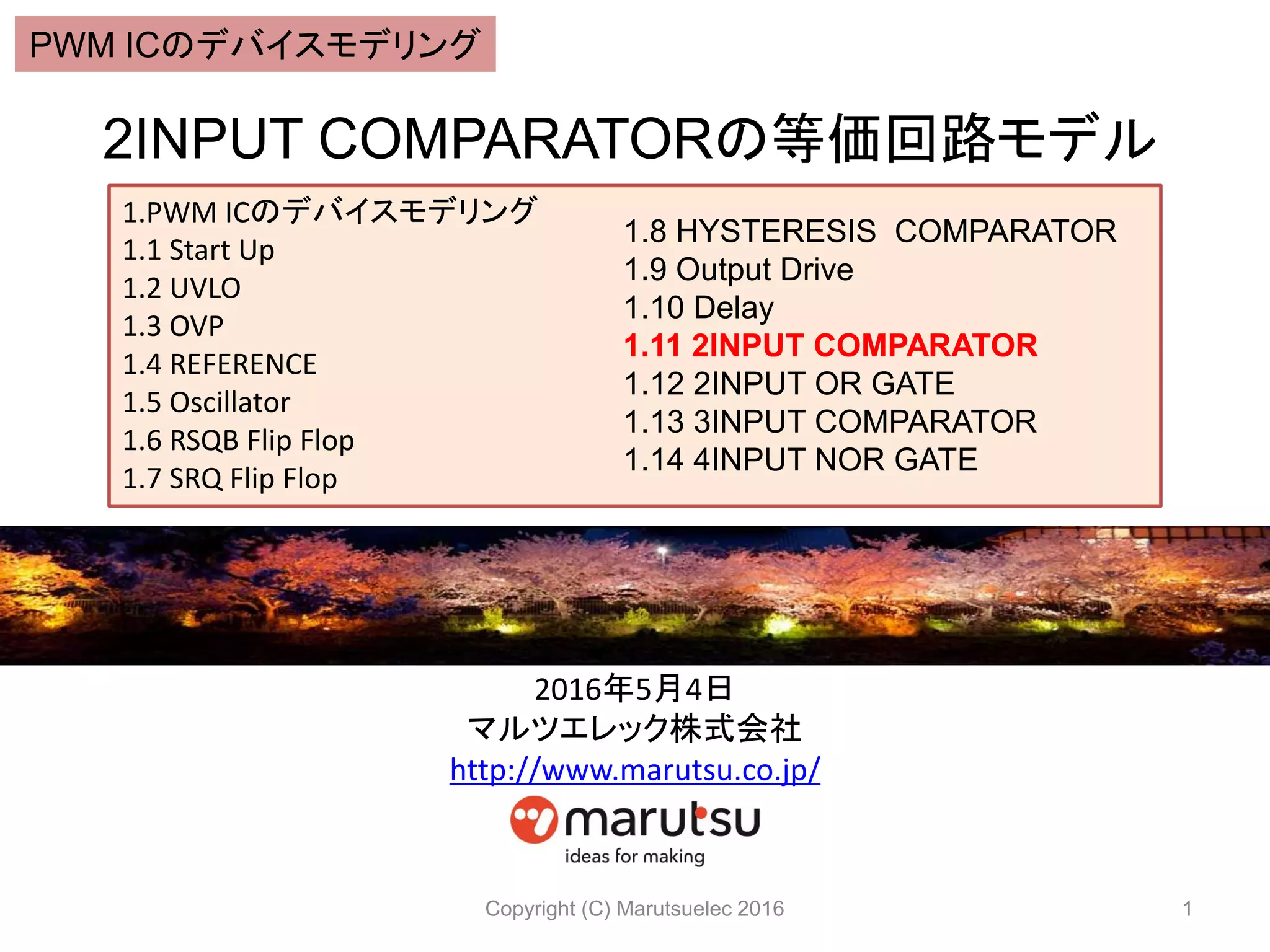

2INPUT COMPARATORの等価回路モデル

1. 2INPUT COMPARATORの等価回路モデル
Copyright (C) Marutsuelec 2016 1
1.PWM ICのデバイスモデリング
1.1 Start Up
1.2 UVLO
1.3 OVP
1.4 REFERENCE
1.5 Oscillator
1.6 RSQB Flip Flop
1.7 SRQ Flip Flop
1.8 HYSTERESIS COMPARATOR
1.9 Output Drive
1.10 Delay
1.11 2INPUT COMPARATOR
1.12 2INPUT OR GATE
1.13 3INPUT COMPARATOR
1.14 4INPUT NOR GATE
2016年5月4日
マルツエレック株式会社
http://www.marutsu.co.jp/
PWM ICのデバイスモデリング

2. 2Copyright (C) Marutsuelec 2016
ICのABMモデリング
基本構成ブロックのモデリング
フライバックコンバータのシミュレーション
フライバックコンバータのシミュレーション

3. 3
ICのデバイスモデリング
Copyright (C) Marutsuelec 2016
ICの事例(モータ・ドライバ・IC)：ブロック図+機能スペックから等価回路モデリング

4. 4
ABMのデバイスモデリング
[事例]デジタル素子
Copyright (C) Marutsuelec 2016
AND2_ABM
IN+
IN-
OUT+
OUT-
E1
IF(V(1)>1.08 & V(2)>1.08, {VOH}, {VOL})
EVALUE
R1
10
C1
10p
000
3
1
2
PARAMETERS:
VOL = 0VOH = 2.5
IN+
IN-
OUT+
OUT-
E2
IF(V(1)>1.08, {VOL}, {VOH})
EVALUE
R2
10
C2
10p
000
1 2
PARAMETERS:
VOL = 0VOH = 2.5
V1
TD = {1/FREQ}
TF = 1n
PW = {D/FREQ}
PER = {1/FREQ}
V1 = 0
TR = 1n
V2 = 1.709
0
{tdly /1k}
0
Rdly 2
1k
N3
0
Cdly 2
{tdly /1k}
N1
VOL = 0
U2
AN
N2
U5
INV_ABM
VOH = 1.709
VOL = 0
INV_ABM
端子1 端子2 端子3
H H H
L H L
H L L
L L L
端子1 端子2
H L
L H

5. 5
1.PWM ICのデバイスモデリング
4INPUT NOR GATE
RSQB Flip Flop
SRQ Flip Flop
2INPUT COMPARATOR
OVP
Oscillator
REFERENCE
Delay
UVLO
Start Up
3INPUT COMPARATOR
2INPUT OR GATE
Output Drive
HYSTERESIS COMPARATOR
Current Mode PWM Control
Low Operating Current Max: 4m[A]
UVLO:12[V]/8[V]
Soft Start Function
Over Voltage Protection 19[V]
Copyright (C) Marutsuelec 2016

6. IN+
IN-
OUT+
OUT-
E1
if (V(2INPUT_COMPARATOR_INPUT_P,2INPUT_COMPARATOR_INPUT_M)>0.01,5,0)
EVALUE
R1
10
R2
100MEG
R3
100MEG
C1
10p
2INPUT_COMPARATOR_OUTPUT
0
0
00
V1
TD = 0
TF = 10u
PW = 10n
PER = 20.01u
V1 = 0
TR = 10u
V2 = 5
V2
TD = 10u
TF = 10u
PW = 10n
PER = 20.01u
V1 = 0
TR = 10u
V2 = 5
00
2INPUT_COMPARATOR_INPUT_M
2INPUT_COMPARATOR_INPUT_P
2 INPUT COMPARATOR
V
V
V
6
1.PWM ICのデバイスモデリング
1.11 2 INPUT Comparator
等価回路図
Copyright (C) Marutsuelec 2016

7. 7
*$
* PART NUMBER: 2INPUT_COMPARATOR
* COMPONENTS: 2INPUT_COMPARATOR
* MANUFACTURER: Bee Technologies
* All Rights Reserved Copyright (C) Bee Technologies Inc. 2014
.SUBCKT 2INPUT_COMPARATOR 2INCOMP_IN_P 2INCOMP_IN_M 2INCOMP_OUT
C_C1 0 2INCOMP_OUT 10p
E_E1 N02390 0 VALUE {
+ if(V(2INCOMP_IN_P,2INCOMP_IN_M)>0.01,5,0) }
R_R1 N02390 2INCOMP_OUT 10
R_R2 2INCOMP_IN_M 0 100MEG
R_R3 2INCOMP_IN_P 0 100MEG
.ENDS 2INPUT_COMPARATOR
*$
1.PWM ICのデバイスモデリング
1.11 2 INPUT Comparator
シンボル図
ネットリスト
Copyright (C) Marutsuelec 2016

8. 8
1.PWM ICのデバイスモデリング
1.11 2 INPUT Comparator
評価回路図
Copyright (C) Marutsuelec 2016

9. Input
Output
9
1.PWM ICのデバイスモデリング
1.11 2 INPUT Comparator
シミュレーション結果
Copyright (C) Marutsuelec 2016

10. 10Copyright (C) Marutsuelec 2016
