Raspberry Pi GPIO 101

Workshop
Raspberry Pi GPIO 101
Indonesia Creative Open Source Software
Hotel Bumi, Surabaya, 2014

Introduction
PeenTar Team - Laboratorium Komputasi Pervasif,
Fakultas Ilmu Komputer, Universitas Indonesia
● Bob Hardian , PhD (hardian@cs.ui.ac.id)
○ Chief of Lab.
● Tonny Adhi Sabastian, M. Kom
○ Researcher, Gembala Kambing.UI.AC.ID
○ Netadmin dan Sysadmin UI
● Muhammad Mufid Afif
○ Final Year Students, Researcher

What We Will Learn Today ?
● Introduksi RaspberryPi dan Dunia Internet Of Things
● Konektivitas RaspberryPi dengan Perangkat IoT via
GPIO
● Peta GPIO RaspberryPi
● Koneksi dan Programming GPIO Dengan Python
● Koneksi dan Programming GPIO Dengan Scratch
● Demo Kontrol Sederhana dengan Scratch

Peta GPIO RPi
GPIO (General Purpose Input Output) adalah sekumpulan Pin pada sebuah
chip yang dapat diset menjadi input, output atau pengontrolan fungsi.
System on A Chip (SoC) Broadcom BCM2835 di Raspberry Pi memiliki 26 Pin
GPIO terpasang pada board.
Pin - Pin tersebut terdiri atas :
● CLK Pin
● SPI Pin
● UART Pin
● I2C
● PWM
● General GPIO
Raspberry Pi GPIO Cheat Sheet : https://www.modmypi.
com/blog/raspberry-pi-gpio-cheat-sheet

Persiapan
Beberapa persiapan yang perlu dilakukan :
● Membuat Koneksi GPIO dengan Rangkaian Listrik
Sederhana
● Update Raspbian via Repository Lokal
● Memasang Pustaka Python GPIO
● Memasang Pustaka Scratch GPIO
● Melakukan Latihan Uji Coba Pemrograman dengan
Python dan Scratch

Rangkaian Uji Coba
Komponen Rangkaian :
● 2 Buah Momentary Push Switch
● 3 Buah LED
● 2 Buah Resistor 1 KiloOhm (Coklat, Hitam, Merah)
● 3 Buah Resistor 220 Ohm ( Merah, Merah, Coklat)
● 6 Buah Kabel Jumper Male to Female

Pemrograman GPIO dengan
Python (Persiapan)
Update Raspbian dengan menggunakan repository lokal :
sudo nano /etc/apt/sources.list
Tambahkan / edit baris berikut
deb http://$IP_LOKAL/raspbian wheezy main contrib
non-free

Python (Persiapan)
Lakukan update dan upgrade:
$sudo apt-get update
$sudo apt-get upgrade
Instalasi editor favorit :
$sudo apt-get install vim

Python (Persiapan)
Instalasi pustaka python-rpi-gpio:
$wget http://$LOCAL_IP/deps/python-rpi.
gpio_0.5.3a-1_armhf.deb
$sudo dpkg -i python-rpi.gpio_0.5.3a-
1_armhf.deb

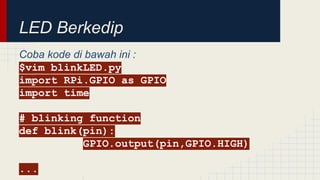

LED Berkedip
Coba kode di bawah ini :
$vim blinkLED.py
import RPi.GPIO as GPIO
import time
# blinking function
def blink(pin):
GPIO.output(pin,GPIO.HIGH)
...

LED Berkedip
def blinkoff(pin):
GPIO.output(pin,GPIO.LOW)
# to use Raspberry Pi board pin numbers
GPIO.setmode(GPIO.BOARD)
# set up GPIO output channel
GPIO.setup(11, GPIO.OUT)
...

LED Berkedip
# blink GPIO17 50 times
for i in range(0,50):
blink(11)
time.sleep(1)
blinkoff(11)
time.sleep(1)
GPIO.cleanup()
Dapatkah Anda membuat semua LED berkedip ?
Dapatkah Anda mengontrol LED dengan tombol ?

Scratch (Persiapan)
Unduh dan instalasi modul Scratch GPIO:
$wget http://$IP_LOKAL/deps/scratch_gpio.sh
$chmod +x scratch_gpio.sh
$./scratch_gpio.sh
Unduh program contoh :
$wget http://$IP_LOKAL/deps/gpiogame.sb

Scratch (Persiapan)
Jalankan XWindows:
$startx
Setelah Anda berhasil menjalankan XWindows, Anda dapat
menjalankan Scratch GPIO via ikon GPIOScractch4 di
Desktop Anda.
Muat berkas contoh program gpiogame.sb pada Scratch
Anda.

GPIOGame
Rutin Handler LED Rutin Handler Tombol

Referensi
Python RPi GPIO
http://sourceforge.net/projects/raspberry-gpio-python/
Scratch GPIO
https://github.com/cymplecy/scratch_gpio
Kode Sumber Contoh
http://computers.tutsplus.com/tutorials/learn-how-to-use-
raspberry-pi-gpio-pins-with-scratch--mac-59941
MagPi Magazine : http://www.themagpi.com

Good Books For Reading
Programming the Raspberry Pi: Getting Started with Python,
By Simon Monk
Raspberry Pi Hacks, By Ruth Suehle
Raspberry Pi Home Automation with Arduino, By Andrew K.
Dennis
Raspberry Pi for Secret Agents, By Stefan Sjogelid
