يتناول الوثيقة أنواع الأحمال الكهربائية التي تشمل الممانعة، السعوية، الحثية، والهارمونية، ويشرح كيفية تأثير كل منها على القدرة الكهربائية. كما يناقش مفهوم معامل القدرة وأنواع القدرة المختلفة (الحقيقية، الظاهرية، والقدرة الغير فعالة) وأهميتها في تحسين كفاءة استهلاك الكهرباء. يُشير أيضًا إلى كيفية تصحيح معامل القدرة باستخدام المكثفات لتحسين الأداء الكهربائي.

1. ‫القدرة‬ ‫معامل‬ ‫هو‬ ‫ما‬:
‫هناك‬ ‫أن‬ ‫تعرف‬ ‫أن‬ ‫يجب‬ ‫البداية‬ ‫في‬4‫األحمال‬ ‫من‬ ‫أنواع‬‫الكهربائية‬
1-‫ممانع‬(Resistive Load)
‫المكو‬ ‫و‬ ‫المتوهجة‬ ‫مصابيح‬ ‫و‬ ‫التدفئة‬ ‫أجهزة‬ ‫و‬ ‫السخانات‬ ‫مثل‬‫و‬ ‫اة‬
...‫الخ‬.
2-‫سعوي‬(Capacitive Load)
‫المكثفات‬ ‫مثل‬
‫القدرة‬ ‫معامل‬(Power Factor)‫تصحيحها‬ ‫كيفية‬ ‫و‬
Eng Eslam Hesham

2. 3-‫حثي‬(Inductive Load)
‫الثالجة‬ ‫مثل‬,‫الغسالة‬,‫الكهربائية‬ ‫مكنسة‬,‫كهربائي‬ ‫محرك‬ ‫على‬ ‫يحتوي‬ ‫جهاز‬ ‫كل‬ ‫و‬ ‫مروحة‬
4-‫هارمونيك‬(Harmonic Load)
‫اإلقتصادية‬ ‫مصابيح‬ ‫مثل‬,‫تلفاز‬,‫رسيفر‬,‫الحاسوب‬ ‫و‬ ‫الهاتف‬ ‫شاحنة‬,‫و‬...‫الخ‬.
‫التيار‬ ‫طور‬ ‫و‬ ‫الجهد‬ ‫طور‬ ‫مابين‬ ‫زاوية‬ ‫إختالف‬ ‫هو‬ ‫األحمال‬ ‫هذه‬ ‫مابين‬ ‫الفرق‬(Phase shaft)‫كما‬
‫التالية‬ ‫الصورة‬ ‫في‬ ‫موضح‬:
‫أ‬ ‫صفر‬ ‫يساوي‬ ‫الجهد‬ ‫طور‬ ‫و‬ ‫التيار‬ ‫طور‬ ‫بين‬ ‫ما‬ ‫الزاوية‬ ‫الممانع‬ ‫نوع‬ ‫من‬ ‫الكهربائية‬ ‫األحمال‬ ‫في‬‫أن‬ ‫ي‬
‫تساوي‬ ‫القدرة‬ ‫معامل‬ ‫لذا‬ ‫النقطة‬ ‫نفس‬ ‫من‬ ‫يبدأ‬ ‫الجهد‬ ‫و‬ ‫التيار‬1‫يسبق‬ ‫الجهد‬ ‫الحثية‬ ‫األحمال‬ ‫في‬ ‫بينما‬
‫يسمى‬ ‫التيار‬(Lagging))‫يسمى‬ ‫و‬ ‫الجهد‬ ‫يسبق‬ ‫التيار‬ ‫السعوية‬ ‫األحمال‬ ‫في‬ ‫أما‬(Leading)
Eng Eslam Hesham

3. ‫الكهربائية‬ ‫القدرات‬ ‫من‬ ‫أنواع‬ ‫ثالث‬ ‫هناك‬ ‫كهربائي‬ ‫جهاز‬ ‫كل‬ ‫في‬:
1-‫الحقيقية‬ ‫القدرة‬Real Power P))
‫أو‬ ‫الحركة‬ ‫أو‬ ‫الحرارة‬ ‫تعطينا‬ ‫التي‬ ‫القدرة‬ ‫هي‬...‫الكهربائية‬ ‫األجهزة‬ ‫في‬ ‫الخ‬
2-‫الظاهرية‬ ‫القدرة‬Apparent Power S))
‫الجهد‬ ‫في‬ ‫التيار‬ ‫ضرب‬ ‫حاصل‬ ‫تساوي‬ ‫التي‬ ‫القدرة‬ ‫هي‬,‫القدرة‬ ‫الممانعة‬ ‫أحمال‬ ‫في‬
‫الحقيقية‬ ‫القدرة‬ ‫تساوي‬ ‫الظاهرية‬
3-‫فعالة‬ ‫الغير‬ ‫أو‬ ‫الراجعة‬ ‫أو‬ ‫حقيقية‬ ‫الغير‬ ‫القدرة‬(Reactive Power Q)
‫و‬ ‫مفيدة‬ ‫غير‬ ‫قدرة‬ ‫هي‬ ‫و‬ ‫السعوي‬ ‫أو‬ ‫الحثي‬ ‫الكهربائي‬ ‫الجهاز‬ ‫من‬ ‫الراجعة‬ ‫القدرة‬ ‫هي‬
‫للتخ‬ ‫دائما‬ ‫نسعى‬ ‫لذا‬ ‫فائدة‬ ‫أي‬ ‫بدون‬ ‫األسالك‬ ‫خالل‬ ‫التيار‬ ‫إرتفاع‬ ‫تسبب‬ ‫فقط‬‫أو‬ ‫منها‬ ‫لص‬
‫اإلمكان‬ ‫قدر‬ ‫تقليلها‬.
Eng Eslam Hesham

4. ‫القدرة‬ ‫مثلث‬ ‫بإستخدام‬ ‫قدرات‬ ‫الثالث‬ ‫هذه‬ ‫توضيح‬ ‫يتم‬(Power Triangle)
‫ذكرها‬ ‫تم‬ ‫التي‬ ‫قدرات‬ ‫الثالث‬ ‫بين‬ ‫ما‬ ‫الفرق‬ ‫تفهم‬ ‫لكي‬,‫ش‬ ‫علبة‬ ‫لديك‬ ‫أن‬ ‫تصور‬‫بس‬,‫هل‬
‫البطاطا؟‬ ‫رقائق‬ ‫على‬ ‫تحتوي‬ ‫تشتريها‬ ‫التي‬ ‫العلبة‬ ‫كل‬
‫هواء‬ ‫على‬ ‫تحتوي‬ ‫فهي‬ ‫ال‬ ‫بالتأكيد‬+‫بطاطا‬ ‫رقائق‬
‫الكهربائي‬ ‫الجهاز‬ ‫لقدرة‬ ‫بالنسبة‬ ‫الفكرة‬ ‫نفس‬,‫الج‬ ‫يستهلكها‬ ‫التي‬ ‫فالقدرة‬‫هاز‬
‫شغل‬ ‫إلى‬ ‫كلها‬ ‫تتحول‬ ‫لن‬ ‫الحثي‬ ‫أو‬ ‫السعوي‬ ‫الكهربائي‬(‫حركة‬ ‫أو‬ ‫حرارة‬)‫جزء‬ ‫بل‬‫منها‬
‫بــ‬ ‫ترمز‬ ‫راجعة‬ ‫قدرة‬Q
‫بين‬ ‫ما‬ ‫عدد‬ ‫هو‬ ‫القدرة‬ ‫معامل‬0‫إلى‬1‫طور‬ ‫و‬ ‫الجهد‬ ‫طور‬ ‫بين‬ ‫ما‬ ‫الزاوية‬ ‫عن‬ ‫يعبر‬
‫الكهربائية‬ ‫األحمال‬ ‫في‬ ‫التيار‬,‫أفضل‬ ‫كان‬ ‫ما‬ ‫كل‬ ‫لواحد‬ ‫أقرب‬ ‫العدد‬ ‫كان‬ ‫ما‬ ‫كل‬.
‫تساوي‬ ‫القدرة‬ ‫معامل‬COS‫طور‬ ‫و‬ ‫التيار‬ ‫طور‬ ‫مابين‬ ‫الزاوية‬ ‫كانت‬ ‫إذا‬ ‫لذا‬ ‫الزاوية‬
‫الجهد‬0‫فبالتالي‬COS 0 =1‫واحد‬ ‫يساوي‬ ‫القدرة‬ ‫معامل‬ ‫إذن‬(‫ممانع‬ ‫حمل‬.)
Eng Eslam Hesham

5. ‫القدرة؟‬ ‫معامل‬ ‫تصحيح‬ ‫يجب‬ ‫لماذا‬
‫مثال‬ ‫القدرة‬ ‫بنفس‬ ‫جهازين‬ ‫لدينا‬ ‫أن‬ ‫معي‬ ‫تصور‬100‫الجهد‬ ‫بنفس‬ ‫و‬ ‫واط‬220‫القدرة‬ ‫معامل‬ ‫لكن‬ ‫فولت‬
‫األول‬ ‫لجهاز‬0.5‫القدرة‬ ‫معامل‬ ‫يمتلك‬ ‫الثاني‬ ‫جهاز‬ ‫و‬1
‫تساوي‬ ‫القدرة‬ ‫معادلة‬ ‫بأن‬ ‫نعرف‬ ‫نحن‬:
P=V * I * PF
‫أن‬ ‫حيث‬:
P =‫القدرة‬(‫واط‬)
V =‫الجهد‬(‫فولت‬)
I =‫التيار‬(‫أمبير‬)
PF =‫القدرة‬ ‫معامل‬
‫جدا‬ ‫مهم‬ ‫شيء‬ ‫نكتشف‬ ‫سوف‬ ‫الفوق‬ ‫المثال‬ ‫في‬ ‫لجهازين‬ ‫المعادلة‬ ‫حسبنا‬ ‫لو‬.
‫ذ‬ ‫الحمل‬ ‫في‬ ‫المسحوب‬ ‫التيار‬ ‫بأن‬ ‫إكتشفنا‬ ‫المعادلة‬ ‫تطبيق‬ ‫بعد‬ ‫التالية‬ ‫الصورة‬ ‫في‬ ‫تشاهد‬ ‫كما‬‫معامل‬ ‫ات‬
‫القدرة‬1‫القدرة‬ ‫معامل‬ ‫ذات‬ ‫اآلخر‬ ‫الحمل‬ ‫من‬ ‫بكثير‬ ‫أقل‬0.5‫الجهازين‬ ‫كال‬ ‫في‬ ‫القدرة‬ ‫و‬ ‫الجهد‬ ‫أن‬ ‫مع‬
‫تماما‬ ‫متساوي‬!!
Eng Eslam Hesham

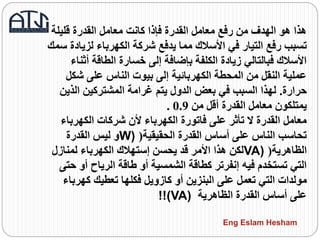

6. ‫قليلة‬ ‫القدرة‬ ‫معامل‬ ‫كانت‬ ‫فإذا‬ ‫القدرة‬ ‫معامل‬ ‫رفع‬ ‫من‬ ‫الهدف‬ ‫هو‬ ‫هذا‬
‫لزي‬ ‫الكهرباء‬ ‫شركة‬ ‫يدفع‬ ‫مما‬ ‫األسالك‬ ‫في‬ ‫التيار‬ ‫رفع‬ ‫تسبب‬‫سمك‬ ‫ادة‬
‫أث‬ ‫الطاقة‬ ‫خسارة‬ ‫إلى‬ ‫بإضافة‬ ‫الكلفة‬ ‫زيادة‬ ‫فبالتالي‬ ‫األسالك‬‫ناء‬
‫شك‬ ‫على‬ ‫الناس‬ ‫بيوت‬ ‫إلى‬ ‫الكهربائية‬ ‫المحطة‬ ‫من‬ ‫النقل‬ ‫عملية‬‫ل‬
‫حرارة‬.‫الذي‬ ‫المشتركين‬ ‫غرامة‬ ‫يتم‬ ‫الدول‬ ‫بعض‬ ‫في‬ ‫السبب‬ ‫لهذا‬‫ن‬
‫من‬ ‫أقل‬ ‫القدرة‬ ‫معامل‬ ‫يمتلكون‬0.9.
‫الكهربا‬ ‫شركات‬ ‫ألن‬ ‫الكهرباء‬ ‫فاتورة‬ ‫على‬ ‫تأثر‬ ‫ال‬ ‫القدرة‬ ‫معامل‬‫ء‬
‫الحقيقية‬ ‫القدرة‬ ‫أساس‬ ‫على‬ ‫الناس‬ ‫تحاسب‬(W)‫القدرة‬ ‫ليس‬ ‫و‬
‫الظاهرية‬(VA)‫لمنازل‬ ‫الكهرباء‬ ‫إستهالك‬ ‫يحسن‬ ‫قد‬ ‫األمر‬ ‫هذا‬ ‫لكن‬
‫أو‬ ‫الرياح‬ ‫طاقة‬ ‫أو‬ ‫الشمسية‬ ‫كطاقة‬ ‫إنفرتر‬ ‫فيه‬ ‫تستخدم‬ ‫التي‬‫حتى‬
‫كهر‬ ‫تعطيك‬ ‫فكلها‬ ‫كازويل‬ ‫أو‬ ‫البنزين‬ ‫على‬ ‫تعمل‬ ‫التي‬ ‫مولدات‬‫باء‬
‫الظاهرية‬ ‫القدرة‬ ‫أساس‬ ‫على‬!!(VA)
Eng Eslam Hesham

7. ‫القدرة‬ ‫معامل‬ ‫تصحح‬ ‫كيف‬:
‫فعالة‬ ‫الغير‬ ‫القدرة‬ ‫تقليل‬ ‫عملية‬ ‫هي‬ ‫القدرة‬ ‫معامل‬ ‫تصحيح‬(Q)
‫المعاكس‬ ‫بإتجاه‬ ‫لكن‬ ‫أخرى‬ ‫فعالة‬ ‫غير‬ ‫قدرة‬ ‫ضخ‬ ‫بواسطة‬.
‫المحركات‬ ‫مثل‬ ‫حثية‬ ‫أحمال‬ ‫هي‬ ‫األحمال‬ ‫أغلب‬ ‫أن‬ ‫بما‬,‫مصابيح‬
‫و‬ ‫ملف‬ ‫ذات‬ ‫فلورسنت‬...‫الخ‬,‫القد‬ ‫معامل‬ ‫تصحيح‬ ‫يتم‬ ‫غالبا‬ ‫لذا‬‫رة‬
‫المكثفات‬ ‫بواسطة‬,‫بالتوازي‬ ‫الحمل‬ ‫مع‬ ‫المكثف‬ ‫ربط‬ ‫طريق‬ ‫عن‬.
‫عم‬ ‫بعد‬ ‫و‬ ‫قبل‬ ‫القدرة‬ ‫مثلث‬ ‫مشاهدة‬ ‫يمكنك‬ ‫التالية‬ ‫الصورة‬ ‫في‬‫لية‬
‫التصحيح‬,‫أن‬ ‫حيث‬P‫ل‬ ‫التصحيح‬ ‫بعد‬ ‫و‬ ‫قبل‬ ‫هي‬ ‫كما‬ ‫تبقى‬ ‫سوف‬‫كن‬
Q‫و‬S‫مابين‬ ‫الزاوية‬ ‫و‬S‫و‬P‫أي‬θ‫تقليلها‬ ‫يتم‬.
‫تكون‬ ‫أن‬ ‫يجب‬ ‫المثالية‬ ‫الحالة‬ ‫في‬Q=0‫و‬P=S

8. ‫القدرة‬ ‫معامل‬ ‫تصحيح‬ ‫عن‬ ‫عملي‬ ‫مثال‬:
‫القدرة‬ ‫معامل‬ ‫تصحيح‬ ‫عن‬ ‫عملي‬ ‫مثال‬ ‫نأخذ‬.
‫بجهد‬ ‫يعمل‬ ‫صغير‬ ‫محرك‬ ‫لدينا‬230‫فولت‬,‫المحرك‬ ‫بفحص‬ ‫نقوم‬ ‫البداية‬ ‫في‬
‫القدرة‬ ‫معامل‬ ‫هي‬ ‫كم‬ ‫و‬ ‫المستهلكة‬ ‫القدرة‬ ‫هي‬ ‫كم‬ ‫نعرف‬ ‫لكي‬(‫على‬ ‫تعتمد‬ ‫ال‬
‫دقيقة‬ ‫غير‬ ‫تكون‬ ‫أحيانا‬ ‫ألن‬ ‫المحرك‬ ‫على‬ ‫المكتوبة‬ ‫القدرة‬)
‫يستهلك‬ ‫أنه‬ ‫اكتشفنا‬ ‫المحرك‬ ‫فحص‬ ‫بعد‬15.4‫به‬ ‫الخاص‬ ‫القدرة‬ ‫معامل‬ ‫و‬ ‫واط‬
‫هو‬ ‫التصحيح‬ ‫قبل‬0.58
‫من‬ ‫القدرة‬ ‫معامل‬ ‫نرفع‬ ‫أن‬ ‫نريد‬0.58‫إلى‬0.92,
‫المطلوب؟‬ ‫المكثف‬ ‫حجم‬ ‫احسب‬
‫نسمي‬ ‫و‬ ‫القدرة‬ ‫معامل‬ ‫تصحيح‬ ‫قبل‬ ‫الزاوية‬ ‫نحسب‬ ‫أن‬ ‫يجب‬ ‫البداية‬ ‫في‬‫ها‬θ1 ,
‫نسميها‬ ‫و‬ ‫القدرة‬ ‫معامل‬ ‫تصحيح‬ ‫قبل‬ ‫الظاهرية‬ ‫القدرة‬ ‫نحسب‬ ‫ثم‬S1,‫ثم‬
‫نسميها‬ ‫و‬ ‫التصحيح‬ ‫قبل‬ ‫فعالة‬ ‫الغير‬ ‫القدرة‬ ‫نحسب‬Q1
‫المرة‬ ‫هذه‬ ‫و‬ ‫الحسابات‬ ‫نعيد‬ ‫ثم‬θ2‫و‬S2‫و‬Q2‫التصحيح‬ ‫لبعد‬
Eng Eslam Hesham

9. Eng Eslam Hesham

10. Eng Eslam Hesham

11. Eng Eslam Hesham

12. Eng Eslam Hesham
