Документ описывает технологии потолочного водяного отопления и кондиционирования, предлагая решения для энергосбережения и снижения затрат на отопление и горячее водоснабжение. Компания 'Экотермоинжиниринг' предлагает полный комплекс услуг, включая проектирование, монтаж и обслуживание энергосберегающих систем, с акцентом на экологические технологии. Основные преимущества технологии включают экономию энергии до 60%, быструю отдачу тепла и комфортные условия в помещениях.

1. «О потолочных водяных панелях лучистого«О потолочных водяных панелях лучистого
отопления и кондиционирования»отопления и кондиционирования»
НОВЕЙШИЕ ТЕХНОЛОГИИНОВЕЙШИЕ ТЕХНОЛОГИИ
ЭНЕРГОСБЕРЕЖЕНИЯЭНЕРГОСБЕРЕЖЕНИЯ

2. О компании
Компания «Экотермоинжиниринг»занимается внедрением энергосберега-
ющих технологий в различных отраслях экономики. Наше предприятие решает
задачи по снижению энергопотребления и использованию вторичных и
возобновляемых источников тепловой энергии, тем самым минимизируя Ваши
затраты на отопление, горячее водоснабжение и кондиционирование.
Наш коллектив - это команда, работающая более 10 лет в климатическом
бизнесе и состоящая из специалистов с опытом работы в отраслях отопления,
вентиляции и водоснабжения, которых объединяет идея экологии и энергосбе-
режения.
Мы предлагаем полный комплекс работ по энергосбережению:
Проведение экспресс-анализа теплоэнергетического состояния предприятия с
целью выявления возможности и экономической целесообразности внедрения
энергосберегающих технологий;
Проектирование систем отопления, вентиляции, кондиционирования, горячего
водоснабжения с применением утилизации тепла от возможных источников;
Поставку, монтаж, пуско-наладочные работы, гарантийное и сервисное
обслуживание установленного оборудования;
Разработка проектов «пассивный дом».
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua

3. Экологические технологии
• В основе наших проектов лежат различные экологически чистые и
энергосберегающие технологии отопления, вентиляции, кондиционирования
и горячего водоснабжения.
• На сегодняшний день основными технологиями, которые мы предлагаем,
являются:
2. Водяные потолочные панели лучистого отопления1. Тепловые насосы

4. • Самая эффективные технология распределения
тепла в помещениях осуществляется с
использованием инфракрасных излучателей.
• Использование водяных потолочных панелей,
как источника лучевого отопления – единственное
энергоэффективное, экологичное и
энергосберегающее решение при распределении
тепла, подходящее под любой имеющийся
источник – энергоноситель, с возможностью его
экономии до 60% (!)
• Компания ООО «ЭкотермоИнжиниринг»
является инжиниринговым партнером в
Украине известных производителей водяных
потолочных систем лучевого отопления
Водяные потолочные панели
лучистого отопления
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua

5. Инфракрасное излучение
Инфракрасное излучение - это разновидность
электромагнитного излучения, занимающего в спектре
электромагнитных волн диапазон от 0,74 до 340 мкм.
Самым мощным естественным источником
инфракрасного излучения является СОЛНЦЕ.
В инфракрасном спектре диапазон от 0,74 до 15 мкм
считается коротковолновым, от 15 до 100 мкм -
средневолновым, а от 100 до 340 – длинноволновым.
Однако, Солнце является не единственным
естественным источником лучистого тепла. Любое тело,
нагретое до определенной температуры, излучает
тепловую энергию в инфракрасном диапазоне
спектра электромагнитных волн и может передавать
эту энергию посредством лучистого теплообмена
другим телам.
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
50% лучистой энергии Солнца
находится в инфракрасном
диапазоне спектра
Разположение ИК-излучения в
электромагнитном спектре
Немного теории………

6. Поток ИК излучения, поглощаясь
поверхностями, создает тепловой
эффект без повышения температуры
окружающего воздуха.
Инфракрасное отопление и обогрев
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
Современные технологии позволяет нам приблизится к естественным
источникам энергии при использовании которых решаются несколько
основных задач: сокращение затрат на энергоресурсы при целевом
решении вопросов отопления, обогрева, экологической чистоты, но и вместе
с тем и получение биологического эффекта.
Наряду с общепринятыми системами конвективного обогрева, предлагают
несколько видов лучистого отопления для различных помещений.Конвективный
радиатор
В зависимости от энергоносителя, основными
системами инфракрасного отопления являются:
Водяные, Газовые, Электрические
Системы инфракрасного обогрева и отопления

7. Инфракрасное отопление и обогрев
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
Общие преимущества инфракрасного отопления:
• Значительная, по сравнению с традиционными
(«конвективными» - нагревающими первоначально воздух)
системами, экономия энергоносителей;
• Быстрый прогрев помещения (мгновенный нагрев);
• Возможность дифференцированного прогрева локальных
зон;
• Комфортная температура окружающего воздуха (ниже,
чем температура прогреваемых объектов;
• Отсутствие активного перемещения воздушных масс и
связанное с этим отсутствие сквозняков и перемещение
пыли;
• Направленная передача тепла;
• Отсутствие необходимости в постоянно обслуживаю-
щем персонале;
• Минимальные потери тепла;
• Быстрый монтаж.

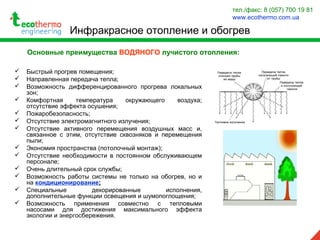

8.  Быстрый прогрев помещения;
 Направленная передача тепла;
 Возможность дифференцированного прогрева локальных
зон;
 Комфортная температура окружающего воздуха;
отсутствие эффекта осушения;
 Пожаробезопасность;
 Отсутствие электромагнитного излучения;
 Отсутствие активного перемещения воздушных масс и,
связанное с этим, отсутствие сквозняков и перемещения
пыли;
 Экономия пространства (потолочный монтаж);
 Отсутствие необходимости в постоянном обслуживающем
персонале;
 Очень длительный срок службы;
 Возможность работы системы не только на обогрев, но и
на кондиционирование;
 Специальные декорированные исполнения,
дополнительные функции освещения и шумопоглощения;
 Возможность применения совместно с тепловыми
насосами для достижения максимального эффекта
экологии и энергосбережения.
Основные преимущества ВОДЯНОГО лучистого отопления:
Инфракрасное отопление и обогрев
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua

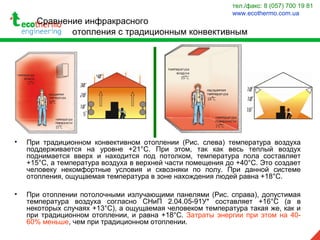

9. Сравнение инфракрасного
отопления с традиционным конвективным
• При традиционном конвективном отоплении (Рис. слева) температура воздуха
поддерживается на уровне +21°С. При этом, так как весь теплый воздух
поднимается вверх и находится под потолком, температура пола составляет
+15°С, а температура воздуха в верхней части помещения до +40°С. Это создает
человеку некомфортные условия и сквозняки по полу. При данной системе
отопления, ощущаемая температура в зоне нахождения людей равна +18°С.
• При отоплении потолочными излучающими панелями (Рис. справа), допустимая
температура воздуха согласно СНиП 2.04.05-91У* составляет +16°С (а в
некоторых случаях +13°С), а ощущаемая человеком температура такая же, как и
при традиционном отоплении, и равна +18°С. Затраты энергии при этом на 40-
60% меньше, чем при традиционном отоплении.
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua

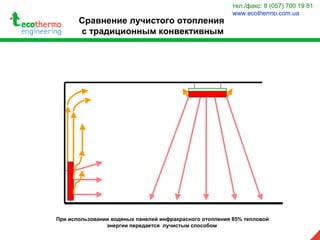

10. Сравнение лучистого отопления
с традиционным конвективным
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
При использовании водяных панелей инфракрасного отопления 85% тепловой
энергии передается лучистым способом

11. тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
10 минут 20 минут 40 минут
Сравнение лучистого отопления
с традиционным конвективным
и скорость нагрева

12. Складские помещения
Примеры применения
При применении панелей лучистого
отопления в складских комплексах
достигается повышенная эффективность в
снижении затрат на энергоносители за счет
возможности прогрева только локальных
зон (где потребуется: работают люди,
техника, необходимый температурный режим
для товара)
• Присутствует режим повышенной
пожарной безопасности.
• Отсутствуют экономические потери на
прогрев всего воздуха по высоте
помещения.
• До минимума сведена запыляемость, что
обуславливает эффективное применение
панелей в помещениях с высокими
санитарно-гигиеническими требованиями
Высокие и очень высокие потолки…

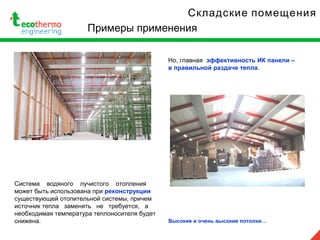

13. Складские помещения
Примеры применения
Система водяного лучистого отопления
может быть использована при реконструкции
существующей отопительной системы, причем
источник тепла заменять не требуется, а
необходимая температура теплоносителя будет
снижена.
Но, главная эффективность ИК панели –
в правильной раздаче тепла.
Высокие и очень высокие потолки…

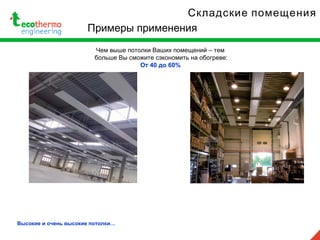

14. Складские помещения
Примеры применения
Чем выше потолки Ваших помещений – тем
больше Вы сможите сэкономить на обогреве:
От 40 до 60%
Высокие и очень высокие потолки…

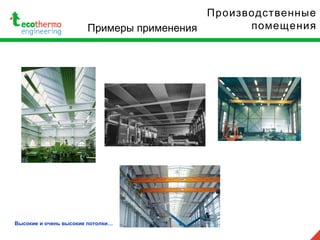

15. Производственные
помещенияПримеры применения
Высокие и очень высокие потолки…

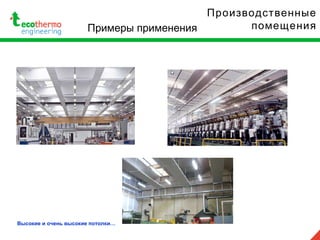

16. Производственные
помещенияПримеры применения
Высокие и очень высокие потолки…

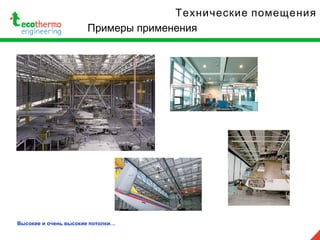

17. Примеры применения
Технические помещения
Высокие и очень высокие потолки…

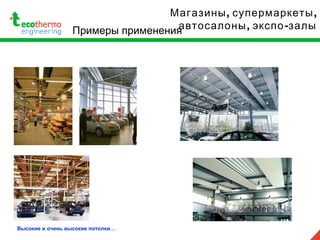

18. Примеры применения
, ,Магазины супермаркеты
, -автосалоны экспо залы
Высокие и очень высокие потолки…

19. Примеры применения
, ,Спортивные залы арены
бассейны

20. Аэропорты, вокзалы, рынки
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
Примеры применения

21. Примеры применения
Офисные и другие помещения
Панели ИК отопления могут иметь также различные
декоративные исполнения и иметь дополнительные
функции, позволяющие их использовать в офисных
помещениях:
эффекты шумопоглощения, различные
цветовые решения, возможность встраивания
осветителей и вентиляции, интеграция в систему
подвесного потолка
Специальные решения для помещений средней и
стандартной жилищной высоты…

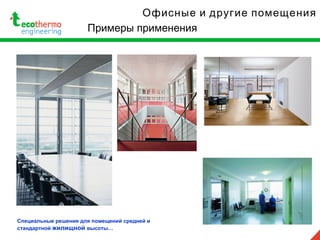

22. Примеры применения
Офисные и другие помещения
Специальные решения для помещений средней и
стандартной жилищной высоты…

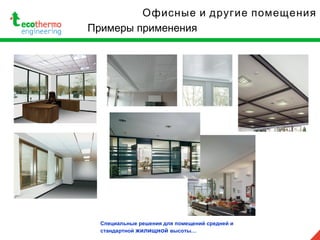

23. Примеры применения
Офисные и другие помещения
Специальные решения для помещений средней и
стандартной жилищной высоты…

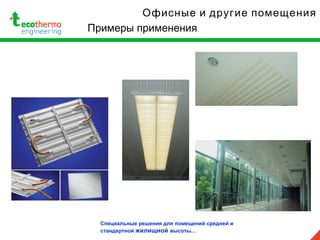

24. Примеры применения
Офисные и другие помещения
Специальные решения для помещений средней и
стандартной жилищной высоты…

25. Специальные решения для помещений средней и
стандартной жилищной высоты…
- Даже из гипсокартона!!!
Примеры применения
Офисные и другие помещения

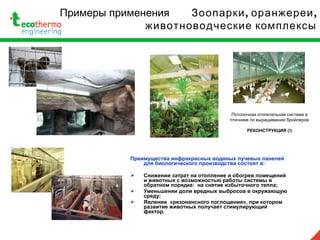

26. Примеры применения , ,Зоопарки оранжереи
животноводческие комплексы
Преимущества инфракрасных водяных лучевых панелей
для биологического производства состоят в:
 Снижении затрат на отопление и обогрев помещений
и животных с возможностью работы системы в
обратном порядке: на снятие избыточного тепла;
 Уменьшении доли вредных выбросов в окружающую
среду;
 Явлении «резонансного поглощения», при котором
развитие животных получает стимулирующий
фактор.
Потолочная отопительная система в
птичнике по выращиванию бройлеров
РЕКОНСТРУКЦИЯ (!)

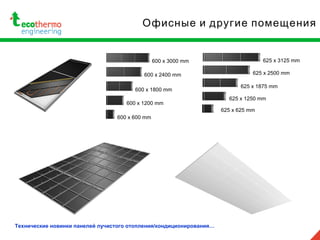

27. Офисные и другие помещения
Технические новинки панелей лучистого отопления/кондиционирования…
600 x 3000 mm
600 x 2400 mm
600 x 1800 mm
600 x 1200 mm
600 x 600 mm
625 x 3125 mm
625 x 2500 mm
625 x 1875 mm
625 x 1250 mm
625 x 625 mm

28. Повышение эффективности
тел./факс: 8 (057) 700 19 81
www.ecothermo.com.ua
Система лучистых панелей с парогенератором:
Стандартные температуры
теплоносителя – до 120 °С
Специальные решения, выдерживающие
давление до 16 Бар с возможностью увеличения
температуры теплоносителя
до 180 °С, что приводит к увеличению мощности
излучения и теплоотдачи
Система лучистых панелей с источником тепла – тепловым насосом:
При данной схеме, затраты на отопление могут быть снижены в
несколько раз по сравнению с традиционными газовыми и
электрическими системами отопления в связи с экономией
энергоносителей при работе сразу 2-х составляющих:
•Теплового насоса – источника тепла
•Панелей лучистого отопления – системы раздачи тепла

29. Спасибо за внимание!Спасибо за внимание!
С вопросами о партнерстве обращаться:
Адрес: 61002 , Украина, Харьков, ул. Мироносицкая,
72
Тел/факс: +38 (057) 700-19-81
web: http://www.ecothermo.com.ua
E-mail: ecothermo_press@ukr.net
Контактное лицо: Борис Николаевич Краснощек
