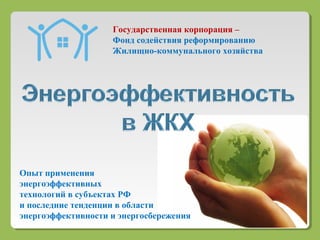

1 Опыт применения энергоэффективных технологий в субъектах РФ и последние тенденции в области энергоэффективности и энергосбережения Государственная корпорация – Фонд содействия реформированию Жилищно-коммунального хозяйства
2 С целью практической реализации требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности…» ГК-Фонд содействия реформированию ЖКХ совместно с субъектами Российской Федерации в рамках программ по переселению граждан из аварийного жилищного фонда осуществляет строительство пилотных проектов энергоэффективных жилых домов эконом–класса.  Во всех домах используются герметично ограждающие конструкции, энергоэффективные лампы освещения, датчики движения.  Установлены общедомовые коллективные приборы учета коммунальных ресурсов.  Осуществляется поквартирный учет потребления коммунальных ресурсов.  Используются возобновляемые источники энергии: солнечные батареи и коллекторы, тепловые насосы. Строительство энергоэффективных домов В строительстве участвуют: - все федеральные округа; - 47 субъектов РФ. Построено: 42 дома В стадии строительства и проектирования: 15 домов Данные по Российской Федерации
3 Карта энергоэффективных МКД
4 Первый энергоэффективный дом Алтайский край, г. Барнаул (сдан в эксплуатацию 22.11.2010 г) Барнаул. Энергоэффективный дом Класс энергетической эффективности дома: А Снижение стоимости коммунальных платежей: 44,5%

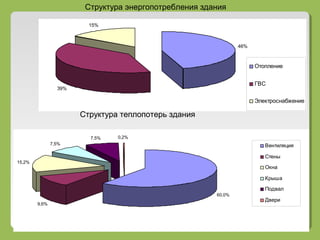

Структура теплопотерь здания 46% 39% 15% Отопление ГВС Электроснабжение 60,0% 9,6% 15,2% 7,5% 7,5% 0,2% Вентиляция Стены Окна Крыша Подвал Двери Структура энергопотребления здания
Схема размещения оборудования жилого дома Схема работы приточно-вытяжной вентиляцииСхема работы ГВС Приточно-вытяжная установка с рекуперацией тепла: -Мощность 2х2300 м3 /час; -КПД 60%; -Снижение теплопотерь на 99602 кВт*ч/год (60%) Применение для ГВС солнечных коллекторов: -Количество тепловой энергии вырабатываемой за год 120 000 кВт*ч/год; -Объем ГВС покрываемого из альтернативных источников 48%.
Схема размещения оборудования жилого дома Схема работы приточно-вытяжной вентиляции Схема работы ГВС Приточно-вытяжная установка с рекуперацией тепла: -Мощность 2х2300 м3 /час; -КПД 60%; -Снижение теплопотерь на 99602 кВт*ч/год (60%)Для подогрева воды в системе ГВС предусмотрена теплонасосная система, использующую низкопотенциальное тепло поверхностных слоев Земли. К ИТП Использование низкопотенциального тепла поверхностных слоев Земли 197 000 кВт*ч/год. Применение солнечной энергии Общедомового освещения. Эноргосбережение 5500 кВт*ч/год
Схема размещения оборудования на этаже дома Применение в ограждающих конструкциях дома материалов и конструкций с повышенным сопротивлением теплопередачи: -окна не менее 0,7 м2.o C/Вт; -стен не менее 5,0 м2.o C/Вт; Снижение теплопотерь на 9%. Регулирование микроклимата помещений: -Регулирование объемов вентиляции в зависимости от потребности, до полной блокировки во время отсутствия человека; -автоматическое регулирование температуры в помещениях; -снижение теплопотерь здания до 30%. Тепловой узел квартиры: -учет всех энергоресурсов ХВС, ГВС, тела на отопление и на ГВС; -регулирование тепловых потоков внутри квартиры (отопление, приточная и вытяжная вентиляция). Применение энергосберегающих технологий и альтернативных источников энергии Общедомового освещения. Эноргосбережение 5500 кВт*ч/год
Теплоэнергетические показатели Энергоэф- фективный дом Новые здания строящиеся по действующим нормам Существующие здания Теплопотери здания за отопительный период: кВт*ч/год 152 738 329 091 415 512 Через ограждающие конструкции Через вентиляцию 106 257 46 480 163 089 166 003 249 509 166 003 Расход тепла на ГВС кВт*ч/год 259 121 259 121 259 121 Из невозобновляемых источников 139 121 259 121 259 121 Из возобновляемых источников 120 000 Потребление электрической энергии кВт*ч/год 95 500 101 000 101 000 Новые здания строящиеся по действующим нормам Существующие здания Расход тепла на отопление кВт*ч/год 146 353 (44%) 262774 (63%) Расход тепла на ГВС кВт*ч/год 120 000 (46%) 120 000 (46%) Потребление электрической энергии кВт*ч/год 5500 (5.5 %) 5500 (5.5 %) Итого: кВт*ч/год 301 853 (44%) 388 274 (50%) Сравнительная таблица экономии энергии энергоэффективного дома
ТЭП энергоэффективного дома Энергоэффективный дом Аналогичный дом без энергосберегающих технологий Площадь квартир м2 2000 2000 Сметная стоимость дома Руб. 60 000 000 48 000 000 Стоимость 1 м2 Руб. 30 000 24 000 Срок окупаемости дополнительных затрат на энергосберегающие технологии 8 лет.

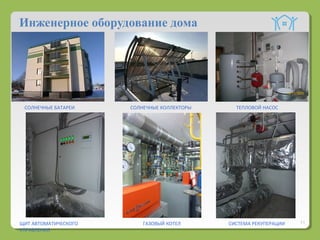

11 Инженерное оборудование дома СОЛНЕЧНЫЕ БАТАРЕИ СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ ГАЗОВЫЙ КОТЕЛ ТЕПЛОВОЙ НАСОС СИСТЕМА РЕКУПЕРАЦИИЩИТ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
12  Снижение на 30% себестоимости строительства по сравнению с себестоимостью отдельного энергоэффективного дома;  Использование экологически чистых строительных материалов и оборудования;  Сокращение выбросов СО2 за счет снижения энергопотребления и использования альтернативных источников энергии;  Контроль параметров комфортности проживания и экологии, в том числе контроль загрязнения окружающего воздуха и шумового загрязнения;  Раздельный сбор отходов с возможностью их дальнейшей переработки;  Система очистки и умягчения питьевой воды. Энергоэффективность Экологичность Эргономичность Экономичность От одного дома – к строительству энергоэффективных кварталов Энергоэффективный квартал Алтайский край, г. Бийск Класс энергетической эффективности дома: А Снижение стоимости коммунальных платежей: 45-50%

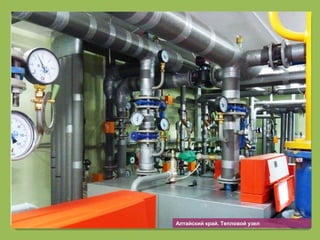

13Алтайский край. Тепловой узел
14 Центральный федеральный округ Класс энергетической эффективности дома: В Снижение стоимости коммунальных платежей: 40% Калужская обл. Костромская обл. - 30%. Класс А - 32%. Класс А Ярославская обл. - 20%. Класс В Белгородская обл. - 17%. Класс А Построено: 7 домов В стадии строительства и проектирования: 4 дома Данные по ЦФО Рязанская область, г. Рыбное, ул. Березовая, 3
15г. Рязань. Солнечные батареи
16 Южный федеральный округ Класс энергетической эффективности дома: В Снижение стоимости коммунальных платежей: 33% Тепловой насосСветодиодный светильникСолнечные коллекторы Построено: 2 дома В стадии строительства и проектирования: 2 дома Данные по ЮФО Терморегуляторы Ростовская область, хутор Апаринский
17Энергоэффективное оборудование. Тепловой насос
18 Северо-Кавказский федеральный округ Класс энергетической эффективности дома: В Снижение стоимости коммунальных платежей: 37% Ставропольский край Республика Дагестан - 33%. Класс А - 45%. Класс В Построено: 7 домов В стадии строительства и проектирования: 1 дом Данные по СКФО СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ КОТЕЛ ВОДО- НАГРЕВАТЕЛЬНЫЙ Республика Дагестан, г.Каспийск, Ленина, 3в

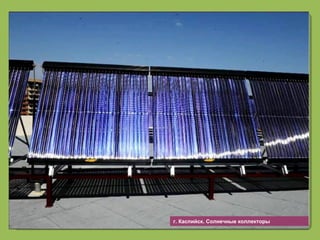

19г. Каспийск. Солнечные коллекторы

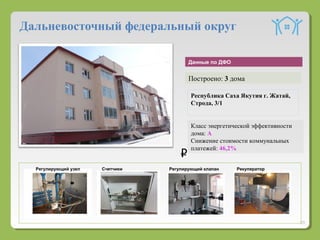

20 Дальневосточный федеральный округ Класс энергетической эффективности дома: А Снижение стоимости коммунальных платежей: 46,2% Построено: 3 дома Данные по ДФО РекуператорРегулирующий клапанСчетчикиРегулирующий узел Республика Саха Якутия г. Жатай, Строда, 3/1
21Республика Саха Якутия. Система вентиляции с рекуперацией
Дальневосточный федеральный округ Класс энергетической эффективности дома: А Снижение стоимости коммунальных платежей: 45% Энергоэффективный дом оборудован несколькими источниками тепловой энергии: для систем отопления – газовая котельная и резервное центральное отопление, для горячего водоснабжения – газ и солнечные коллекторы. Предусмотрена приточная вентиляция. Приборы отопления оснащены автоматическими терморегуляторами с термостатическими элементами. Система водоснабжения предусматривает циркуляцию горячей воды при помощи насоса со встроенным датчиком температуры (экономия до 40% тепловой энергии за счет уменьшения потерь на магистральных стояках и сокращение затрат на электроэнергию). В местах общего пользования применены светодиодные светильники с датчиками движения и освещенности. В окнах и балконных блоках установлены стеклопакеты с теплоотражающим покрытием. Республика Саха Якутия г. Жатай, ул.Комсомольская, 1/1

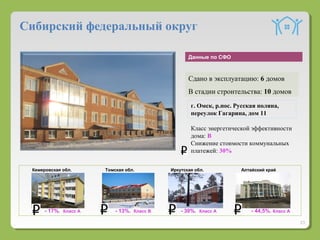

23 Сибирский федеральный округ Класс энергетической эффективности дома: В Снижение стоимости коммунальных платежей: 30% Иркутская обл. Алтайский край - 30%. Класс А - 44,5%. Класс А Томская обл. - 13%. Класс В Кемеровская обл. - 17%. Класс А Сдано в эксплуатацию: 6 домов В стадии строительства: 10 домов Данные по СФО г. Омск, р.пос. Русская поляна, переулок Гагарина, дом 11
24г. Ангарск. Узел управления ресурсами
25 Уральский федеральный округ Класс энергетической эффективности дома: В++ Снижение стоимости коммунальных платежей: 13% Построено: 2 дома В стадии строительства и проектирования: 1 дом Данные по УФО Этажность: 9 этажей Материал стен: монолитный железобетон, газозолобетонные блоки с утеплителем Инженерные системы: горизонтальная разводка системы отопления , двухтарифные электросчетчики, счетчики горячего и холодного водоснабжения, рекуперация воздуха г. Екатеринбург, ул.Вильгема де Геннина, 32, пл.5292,6 кв.м
26 Приволжский федеральный округ Класс энергетической эффективности дома: А Снижение стоимости коммунальных платежей: 35% Респ. Марий Эл Респ. Татарстан - 35%. Класс В - 40%. Класс А Респ. Башкортостан - 30%. Класс В Кировская обл. - 17%. Класс А Построено: 5 домов В стадии строительства и проектирования: 4 дома Данные по ПФО Оренбургская обл, с.Ивановка, ул.Андреева, 51
27г. Рыбное. Геотермальный насос
28 Сводные показатели энергоэффективности МКД Адреса энергоэффективных домов Класс энергетической эффективности Снижение стоимости коммунальных платежей Сметная стоимость 1 кв. м без энерго- эффективных мероприятий (тыс. руб) Сметная стоимость энерго-эффективных мероприятий в расчете на 1 кв.м (тыс.руб) Алтайский край, г. Барнаул, ул. Смирнова, дом 67 А 44,5% 27,25 17,25 Белгородская область, г. Белгород, ул. Лосева, дом 17 А 17% 29,5 17,0 Республика Башкортостан, г. Уфа, ул. Н.Дмитриева, 17А B 30% 20,70 4,6 Ростовская область, хутор Апаринский , Атаманская, 2 B 33% 33,00 20,8 Республика Татарстан, г. Казань А 40% 26,18 25,9 Калужская область, г. Кондрово, ул.Чапаева, д.40 А 30% 31,33 8,0 Республика Саха (Якутия), г. Жатай, ул. Строда, 3/1 А 46,2% 48,04 12,0 Ярославская область, г.п. Пречистое, ул. Ярославская, 25 В 20% 2,36 9,0 Оренбургская область, Оренбургский район, с. Ивановка А 35% 23,20 12,7 Республика Марий Эл, г. Волжский В 35% 26,01 8,0 Иркутская область, г. Ангарск, 251 квартал, дом 16, а/б А 30% 27,43 17,4 Костромская область, г. Кострома, ул.Жужелиская А 32% 27,00 12,2 Омская область, р.п. Русская поляна, пер. Гагарина, 11 B 30% 30,5 9,1 Республика Дагестан, г. Избербаш, ул. Жданова, д.1 B 45% 23,2 9,2 Ставропольский край, пос. Иноземцево, ул. Некрасова д.6 А 33% 16,62 5,7 Республика Дагестан, г. Каспийск, ул. Ленина, 3В В 37% 21,2 1,8 Кемеровская область, г. Салаир, Больничная, 7А А 17% 34,5 6,5 Томская область, г. Томск, пос. Моряковский Затон B 13% 19 8,2

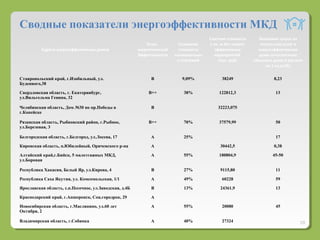

29 Сводные показатели энергоэффективности МКД Адреса энергоэффективных домов Класс энергетической Эффективности Снижение стоимости коммунальны х платежей Сметная стоимость 1 кв. м без энерго- эффективных мероприятий (тыс. руб) Экономия затрат на оплату ком.услуг в энергоэффективном доме относительно обычного дома в расчете на 1 кв.м (%) Ставропольский край, г.Изобильный, ул. Буденного,38 В 9,09% 38249 8,23 Свердловская область, г. Екатеринбург, ул.Вильгельма Генина, 32 В++ 38% 122812,3 13 Челябинская область, Дом №30 по пр.Победы в г.Копейске В 32223,075 Рязанская область, Рыбновский район, г.Рыбное, ул.Березовая, 3 В++ 70% 37579,99 50 Белгородская область, г.Белгород, ул.Лосева, 17 А 25% 17 Кировская область, п.Юбилейный, Оричевского р-на А 30442,5 0,38 Алтайский край,г.Бийск, 5 малоэтажных МКД, ул.Боровая А 55% 180804,9 45-50 Республика Хакасия, Белый Яр, ул.Кирова, 4 В 27% 9115,80 11 Республика Саха Якутия, ул. Комсомольская, 1/1 А 49% 60228 59 Ярославская область, с.п.Песочное, ул.Заводская, д.4Б В 13% 24361,9 13 Краснодарский край, г.Апшеронск, Соц.городрок, 29 А Новосибирская область, г.Маслянино, ул.60 лет Октября, 2 А 55% 20080 45 Владимирская область, г.Собинка А 40% 27324
30Энергоэффективное оборудование котельной
3131 Сравнительные характеристики потребности в тепловой энергии в отопительный период (в кВт час/м2 в сутки отопительного периода) Дома, построенные по проектам с использованием возобновляемых источников энергии, сопоставимы по потреблению энергии с европейскими образцами при том, что температура наиболее холодной пятидневки в январе в Барнауле, Казани и Уфе ниже – 300 С, в Ростовской и Белгородской областях -20-250 С.
32 Характеристики домов Площадь: 657 кв.м Количество квартир: 18 Год постройки: 2011 Платежи за теплопотребл ение (руб./мес.) Платежи за электроэнерги ю (руб./мес.) Всего за теплопотребление и электроэнергию (руб./мес.) Всего за 1 м.кв (руб./мес.) Всего по дому (руб./мес.) Построен с применением энергоэффективных технологий и оборудования, (ул. 60 лет Октября дом 28 В) 345,78 359,1 704,88 19,58 12 864,06 Построен без применения энергоэффективных технологий. (ул. 60 лет Октября дом 28 Б) 975,24 492,12 1 467,36 40,76 26 779,32 Сравнительный анализ по платежам за коммунальные услуги в энергоэффективном доме по сравнению с обычным домом Новосибирская область, р.п. Маслянино, ул. 60 лет Октября дома 28 «Б» и 28 «В» Экономия на платежах за счёт применения при строительстве энергоэффективных технологий 166 983,1 руб./год Экономия ~ 50%
Московская область, г. Клин ул. Карла Маркса д. 75 за 2012 год (дом утеплен и оборудован приборами учета) Московская область, г. Клин ул. Карла Маркса д. 81 за 2012 год (дом не утеплен и не оборудован приборами учета) Адрес, кол-во комнат Площадь Теплопотребле ние по нормативу за год ( Гкал) Теплопотребл ение по прибору учета за год (Гкал) Сумма оплаты за год (руб.) Экономия теплопотребл ения (Гкал) Экономия оплаты за теплопотребление (руб.) г. Клин ул. Карла Маркса д. 75 кв. 1, 1-комнатная 30,7 7,74 2,48 4 107,8 5,26 8 493,04 Адрес, кол-во комнат Площадь м.кв. Сумма оплаты за год (руб.) г. Клин ул. Карла Маркса д. 81 кв. 1, 1-комнатная 30,1 12 600,84 Теплопотребление по нормативу за год ( Гкал) 7,74 Информация по оплате за теплопотребление жилого дома по адресу: Информация по оплате за теплопотребление жилого дома по адресу: Сравнительный анализ по платежам в домах «до» и «после» капитального ремонта Экономия ~ 50%
Сравнение платежных документов в обычном и энергоэффективном доме Экономия 50% Адрес обычного дома: Южный, Чайковского (южн) 45 Адрес энергоэффективного дома: Барнаул, Западная 1-я 55а
ЭНЕРГОСБЕРЕГАЮЩИЕ ТЕХНОЛОГИИ
Технологии Индивидуальные тепловые пункты Индивидуальный тепловой пункт (ИТП) - комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя в пределах одного здания или его части. Преимущества ИТП:  оптимизируется расход тепла;  экономит тепловую энергию и денежные средства собственников;  производит учет теплоносителей;  автоматически обеспечивает необходимые параметры теплоносителя в системах отопления и вентиляции для поддержания требуемых температурных условий.
Технологии Ограждающие конструкции  Ограждающие конструкции дома выполняют изоляционные функции (тепло- и звуко-) и разделяют площадь дома на отдельные помещения (жилые и нежилые).  Главной функций ограждающих конструкций является то, что они защищают дом от негативного воздействия окружающей среды (осадков, ветра, прямых солнечных лучей и т.д.) и как следствие недопущение теплопотерь дома. На теплопотери влияют следующие два фактора:  разница температур в помещении и на улице; теплоизоляционные свойства ограждающих конструкций (стены, окна, крыша, фундамент).  Ограждающие конструкции препятствуют проникновению тепловой энергии наружу, потому что обладают определенными теплоизоляционными свойствами.

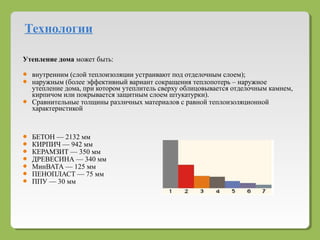

Утепление дома может быть:  внутренним (слой теплоизоляции устраивают под отделочным слоем);  наружным (более эффективный вариант сокращения теплопотерь – наружное утепление дома, при котором утеплитель сверху облицовывается отделочным камнем, кирпичом или покрывается защитным слоем штукатурки).  Сравнительные толщины различных материалов с равной теплоизоляционной характеристикой  БЕТОН — 2132 мм  КИРПИЧ — 942 мм  КЕРАМЗИТ — 350 мм  ДРЕВЕСИНА — 340 мм  МинВАТА — 125 мм  ПЕНОПЛАСТ — 75 мм  ППУ — 30 мм Технологии
Технологии Датчики движения или присутствия  Датчик движения или присутствия - электронный инфракрасный датчик, обнаруживающий присутствие и перемещение человека, и коммутирующий питание электроприборов и служит для автоматического управления освещением.  Зачем нужны датчики движения или присутствия? o Для комфорта; o Для снижения затрат на освещение.  Светильники включаются только при обнаружении человека и, если естественного света, например от окон, недостаточно; Затраты на электроэнергию после установки датчика движения (присутствия) снижаются на 40-50%.  Снижение затрат на электроэнергию при включении/отключении освещения по обнаружению человека.  Снижение затрат при включении/отключении освещения в зависимости от освещенности естественным светом.
Энергосберегающая лампа — электрическая лампа, обладающая существенно большей светоотдачей (соотношением между световым потоком и потребляемой мощностью), например в сравнении с наиболее распространёнными сейчас в обиходе лампами накаливания. Благодаря этому применение энергосберегающих ламп способствует экономии электроэнергии. Энергосберегающие лампы состоят из колбы, наполненной порами ртути и аргоном, и пускорегулирующего устройства (стартера). На внутреннюю поверхность колбы нанесено специальное вещество, называемое люминофор. Люминофор, это такое вещество, при воздействии на которое ультрафиолетовым излучением, начинает излучать видимый свет. Когда мы включаем энергосберегающую лампочку, под действием электромагнитного излучения, поры ртути, содержащиеся в лампе, начинают создавать ультрафиолетовое излучение, а ультрафиолетовое излучение, в свою очередь, проходя через люминофор, нанесенный на поверхность лампы, преобразуется в видимый свет. Технологии Энергосберегающие лампы
Устройство энергосберегающей лампы
Основные преимущества энергосберегающих ламп:  Низкая теплоотдача. Несмотря на довольно высокий уровень светоотдачи, энергосберегающие лампы отличаются незначительным тепловыделением, что существенно расширяет область их применения и является весомым преимуществом в плане пожарной безопасности.  Возможность выбора цвета освещения. Можно выбрать нужный вам оттенок освещения исходя из особенностей интерьера квартиры (дома) или особенностей вашего зрения: 2700 К – теплый белый свет; 4200 К – дневной свет; 6400 К – холодный белый свет.  Светоотдача. Неоспоримым и, пожалуй, главным преимуществом энергосберегающих ламп является их высокая светоотдача (она превосходит светоотдачу ламп накаливания в 5 раз), что, в общем-то, видно из их названия. Таким образом, энергосберегающая лампа мощностью, скажем, 20 Вт способна создать световой поток равный световому потоку лампы накаливания 100 Вт, стало быть, такая светоотдача дает не просто экономию электроэнергии, а урезает её расход в разы.  Срок службы. Довольно, немаловажное преимущество энергосберегающих ламп. Опять же, сравнивая их с лампами накаливания, можно сказать, что последние имеют меньший срок службы, относительно энергосберегающих примерно в 5-15 раз.
АЛЬТЕРНАТИВНЫЕ ИСТОЧНИКИ ЭНЕРГИИ
Совокупность перспективных способов получения энергии Совокупность перспективных способов получения энергии: энергия солнца, энергия ветра, энергия вод (в том числе энергия сточных вод), за исключением случаев использования такой энергии на гидроаккумулирующих электроэнергетических станциях, энергия приливов, энергия волн водных объектов, в том числе водоемов, рек, морей, океанов, геотермальная энергия с использованием природных подземных теплоносителей, низкопотенциальная тепловая энергия земли, воздуха, воды с использованием специальных теплоносителей, биомасса, включающая в себя специально выращенные для получения энергии растения, в том числе деревья, а также отходы производства и потребления, за исключением отходов, полученных в процессе использования углеводородного сырья и топлива, биогаз, газ, выделяемый отходами производства и потребления на свалках таких отходов, газ, образующийся на угольных разработках.;

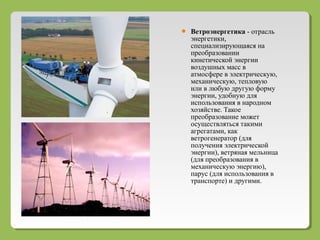

 Ветроэнергетика - отрасль энергетики, специализирующаяся на преобразовании кинетической энергии воздушных масс в атмосфере в электрическую, механическую, тепловую или в любую другую форму энергии, удобную для использования в народном хозяйстве. Такое преобразование может осуществляться такими агрегатами, как ветрогенератор (для получения электрической энергии), ветряная мельница (для преобразования в механическую энергию), парус (для использования в транспорте) и другими.
 Геотермальная энергетика - направление энергетики, основанное на производстве электрической и тепловой энергии за счёт тепловой энергии, содержащейся в недрах земли, на геотермальных станциях.  Солнечная энергетика - направление нетрадиционной энергетики, основанное на непосредственном использовании солнечного излучения для получения энергии в каком-либо виде. Солнечная энергетика использует неисчерпаемый источник энергии и является экологически чистой, то есть не производящей вредных отходов
 Гидроэнергетика - отрасль энергетики, относящийся к использованию жидкой рабочей среды, находящейся под давлением, для преобразования в электрическую энергию  Биотопливо — топливо из биологического сырья, получаемое, как правило, в результате переработки биологических отходов. Различается жидкое биотопливо (для двигателей внутреннего сгорания, например, этанол, метанол, биодизель), твёрдое биотопливо (дрова, брикеты, топливные гранулы, щепа, солома, лузга) и газообразное (биогаз, водород).
МАТЕРИАЛЫ И ТЕХНОЛОГИИ Мини ТЭЦ Мини ТЭЦ - теплосиловые установки, служащие для совместного производства электрической и тепловой энергии в агрегатах единичной мощностью до 25 МВт, независимо от вида оборудования. В настоящее время нашли широкое применение в зарубежной и отечественной теплоэнергетике следующие установки: противодавленческие паровые турбины, конденсационные паровые турбины с отбором пара, газотурбинные установки с водяной или паровой утилизацией тепловой энергии, газопоршневые, газодизельные и дизельные агрегаты с утилизацией тепловой энергии различных систем этих агрегатов. Отличительной особенностью мини-ТЭЦ является более экономичное использование топлива для произведенных видов энергии в сравнении с общепринятыми раздельными способами их производства. Это позволяет избежать затрат на строительство дорогостоящих и опасных высоковольтных линий электропередач (ЛЭП). Концепция строительства мини-ТЭЦ в непосредственной близости к потребителю имеет ряд преимуществ (в сравнении с большими ТЭЦ): исключаются потери при передаче энергии; отпадает необходимость финансовых затрат на выполнение технических условий на подключение к сетям централизованного электроснабжения;

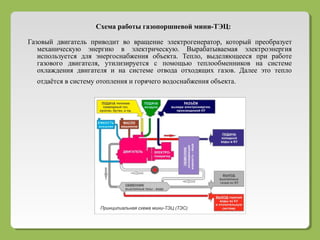

Схема работы газопоршневой мини-ТЭЦ: Газовый двигатель приводит во вращение электрогенератор, который преобразует механическую энергию в электрическую. Вырабатываемая электроэнергия используется для энергоснабжения объекта. Тепло, выделяющееся при работе газового двигателя, утилизируется с помощью теплообменников на системе охлаждения двигателя и на системе отвода отходящих газов. Далее это тепло отдаётся в систему отопления и горячего водоснабжения объекта.
Рекуперация воздуха Рекуперация воздуха - процесс нагревания холодного приточного воздуха удаляемым теплым вытяжным. Теплый воздух в рекуперационном теплообменнике отдает большую часть своего тепла приточному воздуху, таким образом теплый воздух не выходит наружу без пользы через открытое окно. Принцип рекуперации прост: так как вытяжная вентиляция выбрасывает на улицу теплый воздух, можно нагревать им холодный приточный воздух. Вытяжной воздух, удаляемый из помещения проходит через специальную теплообменную кассету, в которой он нагревает, охлажденные приточным воздухом, стенки теплообменника. Стоит заметить, что приточный и вытяжной потоки не смешиваются, а лишь передают или забирают тепло от стенок теплообменника. Применение рекуператоров позволяет в среднем экономить от 30% до 40% тепла, затрачиваемого на подогрев приточного воздуха.
Солнечный коллектор Солнечный коллектор — устройство, предназначенное для сбора тепловой энергии солнца, переносимой видимым светом и ближним инфракрасным излучением. В отличие от солнечных батарей, производящих непосредственно электричество, солнечный коллектор производит нагрев материала-теплоносителя. Солнечный коллектор, являясь основным компонентом солнечной энергетической установки, преобразует лучистую энергию солнца в полезную тепловую энергию, используемую для нагрева воды в системе горячего водоснабжения (ГВС), а также для поддержания системы отопления.
Преимущества солнечных коллекторов:  Существенно снижают затраты горячей воды – до 90% бесплатно на отопление - до 50% бесплатно  Простой способ начать экономить газ даже в существующем доме;  Солнечная энергия самая дешевая из всех доступных альтернативных источников

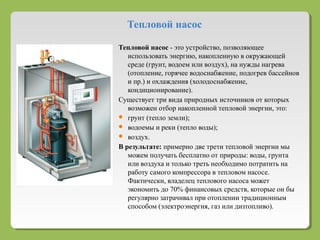

Тепловой насос Тепловой насос - это устройство, позволяющее использовать энергию, накопленную в окружающей среде (грунт, водоем или воздух), на нужды нагрева (отопление, горячее водоснабжение, подогрев бассейнов и пр.) и охлаждения (холодоснабжение, кондиционирование). Существует три вида природных источников от которых возможен отбор накопленной тепловой энергии, это:  грунт (тепло земли);  водоемы и реки (тепло воды);  воздух. В результате: примерно две трети тепловой энергии мы можем получать бесплатно от природы: воды, грунта или воздуха и только треть необходимо потратить на работу самого компрессора в тепловом насосе. Фактически, владелец теплового насоса может экономить до 70% финансовых средств, которые он бы регулярно затрачивал при отоплении традиционным способом (электроэнергия, газ или дизтопливо).
Основные преимущества тепловых насосов:  Экономичность. Тепловой насос использует затраченную энергию значительно эффективнее любых других отопительных котлов, сжигающих топливо или электричество напрямую.  Экологичность. Отопление тепловыми насосами - экологически чистый способ обогрева. Такая установка не только сэкономит деньги на энергоресурсы, но и сбережет здоровье жильцам дома. Данные отопительные установки не сжигают топливо и, соответственно, не образуются вредные для человека веществ.  Безопасность. Тепловые насосы пожаро- и взрывобезопасны. Нет открытого огня, выбросов, нет топлива, опасных газов или смесей. Взрываться в тепловом насосе попросту нечему, нельзя также отравиться или угореть. Никакие элементы его конструкции не нагреваются до высоких температур, способных воспламенить горючие материалы.
Приложение 1. Класс энергетической эффективности Класс энергетической эффективности определяется:  исходя из сравнения (определения величины отклонения) фактических и нормативных значений показателей, отражающих удельный расход тепловой энергии на отопление и вентиляцию, при этом фактические значения должны быть приведены к расчетным климатическим условиям для сопоставимости с нормативными значениями;  с учетом типа здания, характеристик материалов, используемых при строительстве, иных параметров, предусмотренных правилами определения класса энергетической эффективности Для каждого класса энергетической эффективности устанавливаются соответствующие данному классу минимальные и максимальные значения показателей годового удельного расхода энергетических ресурсов в многоквартирном доме, а также иные необходимые показатели и требования к энергетической эффективности многоквартирных домов.
Классы энергоэффективности
