QGIS2.18 GNSS編

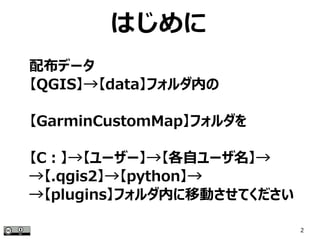

- 4. 4 まず 基礎知識

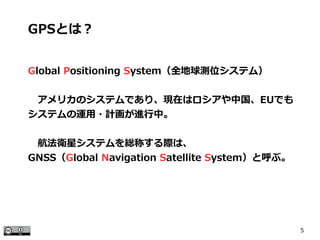

- 5. 5 Global Positioning System（全地球測位システム） アメリカのシステムであり、現在はロシアや中国、EUでも システムの運用・計画が進行中。 航法衛星システムを総称する際は、 GNSS（Global Navigation Satellite System）と呼ぶ。 GPSとは？

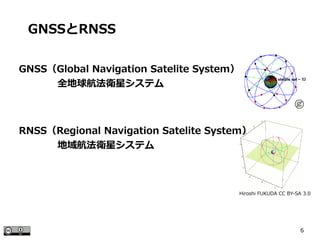

- 6. 6 GNSS（Global Navigation Satelite System） 全地球航法衛星システム GNSSとRNSS Hiroshi FUKUDA CC BY-SA 3.0 RNSS（Regional Navigation Satelite System） 地域航法衛星システム
- 7. 7 GNSS アメリカ：GPS（Global Positioning System） ロシア ：GLONASS(GLObal NAvigation Satellite System) 中国 ：北斗衛星導航系統(Compass）※現在はRNSS 欧州 ：ガリレオ(Galileo）※構築中 RNSS インド ：インド地域航法衛星システム（IRNSS）※構築中 日本 ：準天頂衛星システム ※構築中 (QZSS：Quasi-Zenith Satellite System) 主なGNSS・RNSS

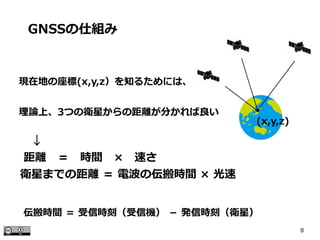

- 8. 8 現在地の座標(x,y,z）を知るためには、 GNSSの仕組み 理論上、3つの衛星からの距離が分かれば良い (x,y,z) ↓ 距離 ＝ 時間 × 速さ 衛星までの距離 ＝ 電波の伝搬時間 × 光速 伝搬時間 ＝ 受信時刻（受信機） － 発信時刻（衛星） ●

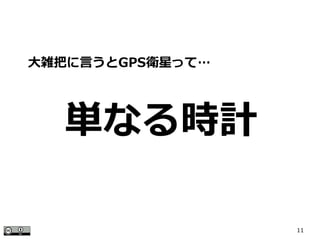

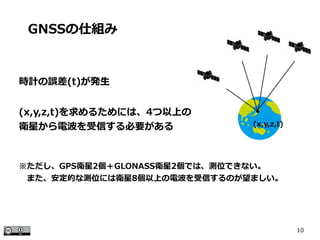

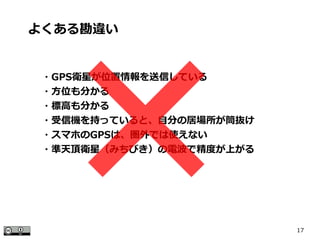

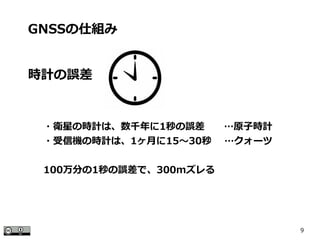

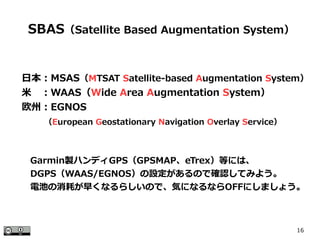

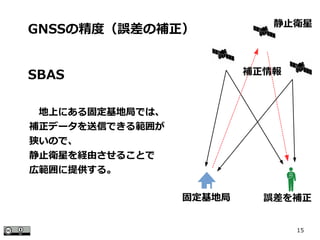

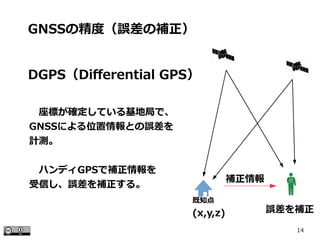

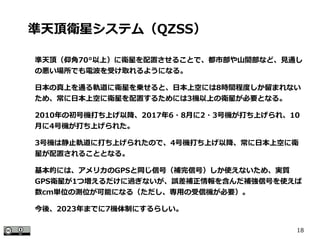

- 16. 16 日本：MSAS（MTSAT Satellite-based Augmentation System） 米 ：WAAS（Wide Area Augmentation System） 欧州：EGNOS （European Geostationary Navigation Overlay Service） SBAS（Satellite Based Augmentation System） Garmin製ハンディGPS（GPSMAP、eTrex）等には、 DGPS（WAAS/EGNOS）の設定があるので確認してみよう。 電池の消耗が早くなるらしいので、気になるならOFFにしましょう。

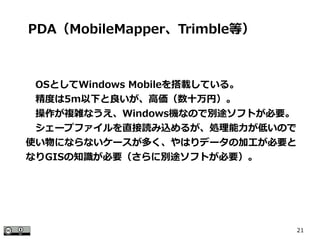

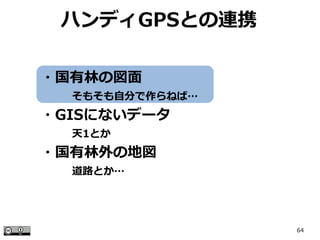

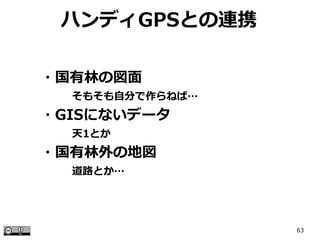

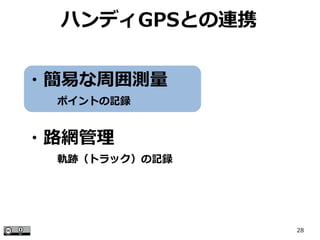

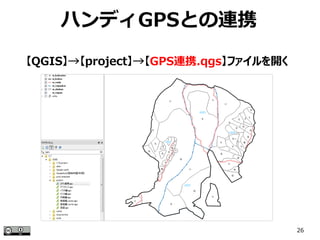

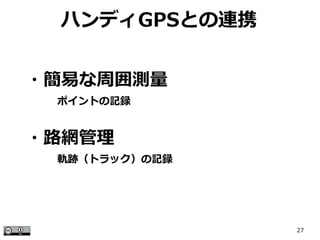

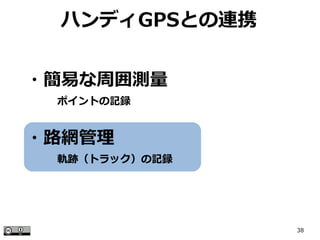

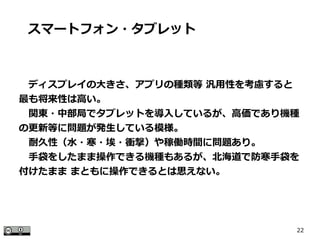

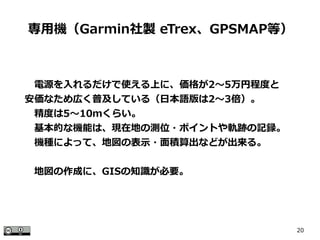

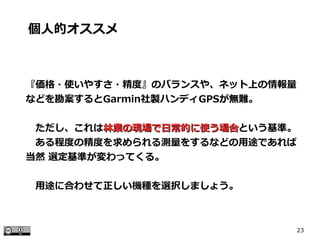

- 24. 24 ハンディGPS との連携
- 25. 25 GPS → GIS Vector Graphics

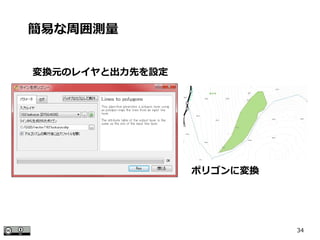

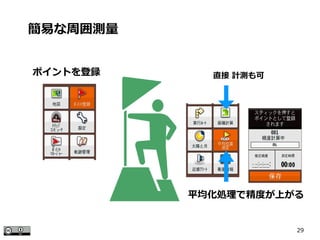

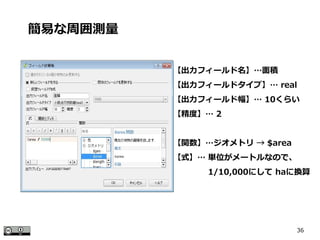

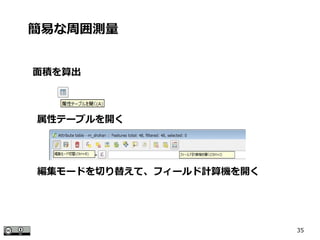

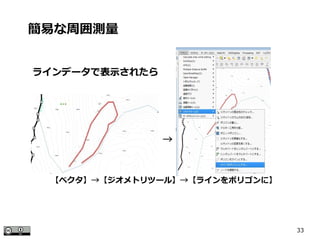

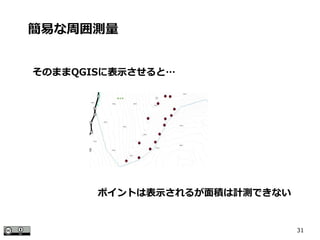

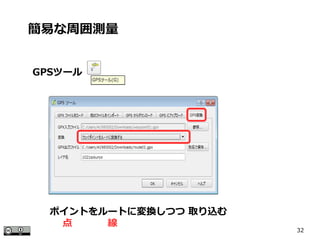

- 36. 36 簡易な周囲測量 【出力フィールド名】…面積 【出力フィールドタイプ】… real 【出力フィールド幅】… 10くらい 【精度】… 2 【関数】…ジオメトリ → $area 【式】… 単位がメートルなので、 1/10,000にして haに換算

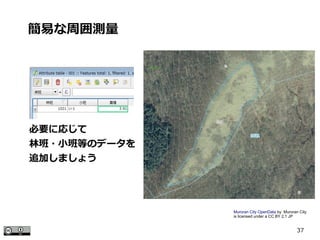

- 37. 37 必要に応じて 林班・小班等のデータを 追加しましょう 簡易な周囲測量 Muroran City OpenData by Muroran City is licensed under a CC BY 2.1 JP

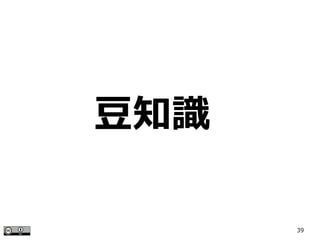

- 39. 39 豆知識

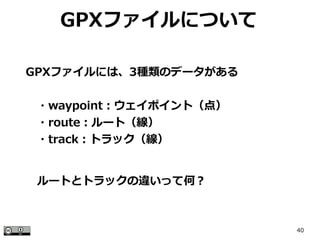

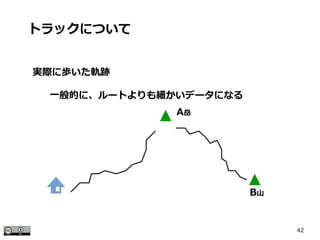

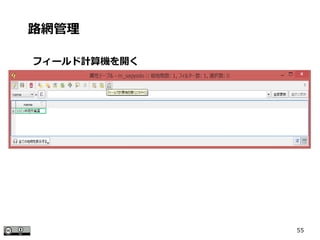

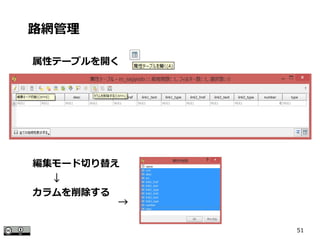

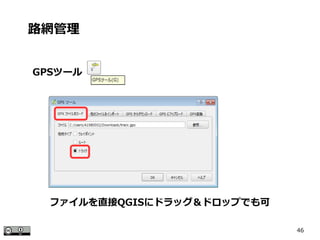

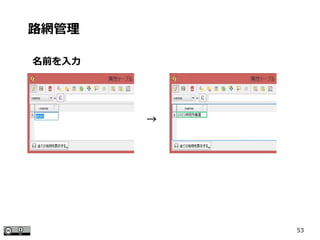

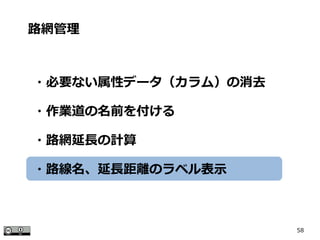

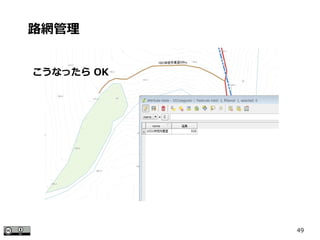

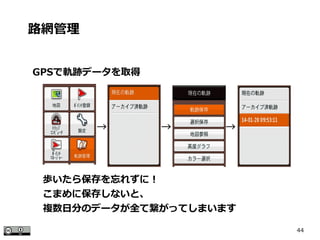

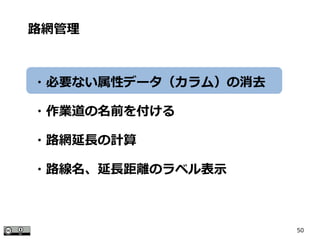

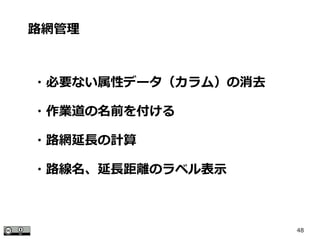

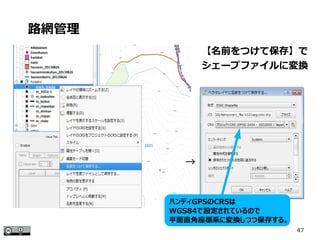

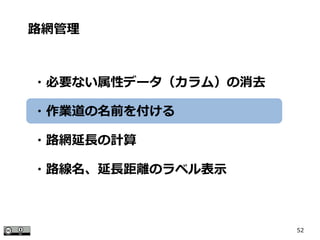

- 53. 53 名前を入力 路網管理 →

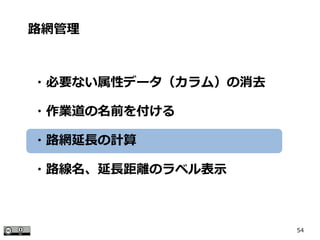

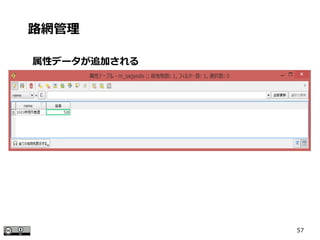

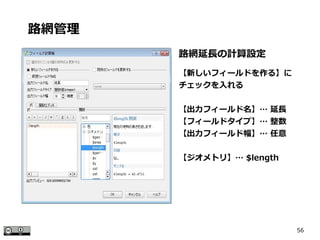

- 56. 56 路網延長の計算設定 【新しいフィールドを作る】に チェックを入れる 【出力フィールド名】… 延長 【フィールドタイプ】… 整数 【出力フィールド幅】… 任意 【ジオメトリ】… $length 路網管理

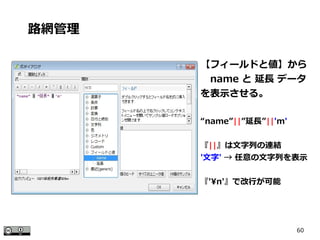

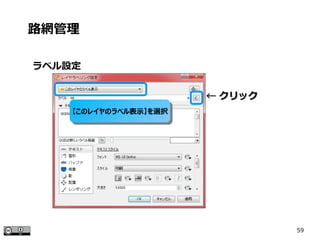

- 60. 60 【フィールドと値】から name と 延長 データ を表示させる。 “name”||”延長”||'m' 『||』は文字列の連結 '文字' → 任意の文字列を表示 『'n'』で改行が可能 路網管理

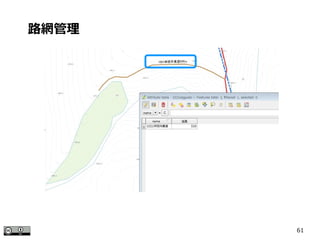

- 61. 61 路網管理
- 62. 62 GIS → GPS Vector Graphics
- 65. 65 という予定でしたが… 職場のPCでは、GPSMapEditが動かないケースがある cGPSmapperの公開が停止されてしまった ↓ 参考に変換方法の資料は残しておきますが、実習はしないこととします また、資料中では、CRS【Japan Plane Rectangular XII】を 使用していますが、実際にはGPSの設定に合わせて 事前にWGS84のシェープファイルを用意してください。

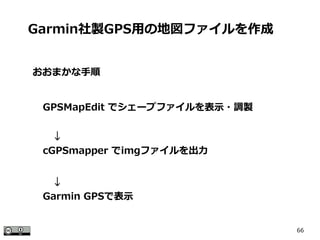

- 66. 66 おおまかな手順 Garmin社製GPS用の地図ファイルを作成 GPSMapEdit でシェープファイルを表示・調製 ↓ cGPSmapper でimgファイルを出力 ↓ Garmin GPSで表示

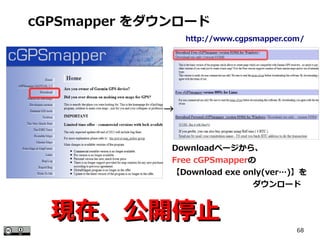

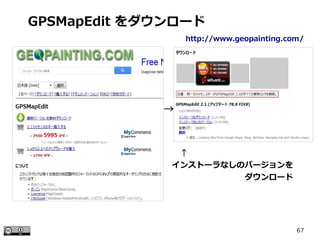

- 68. 68 http://www.cgpsmapper.com/ cGPSmapper をダウンロード Downloadページから、 Free cGPSmapperの 【Download exe only(ver…)】を ダウンロード → 現在、公開停止現在、公開停止

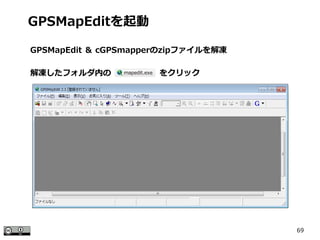

- 70. 70 【m_keikaiten】をインポート シェープファイルの表示 【ファイル】→【インポート】→【シェープファイル】 → 境界点の形を選択する。 例）0x0600 都市(中) ガーミンに設定

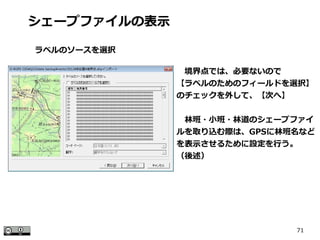

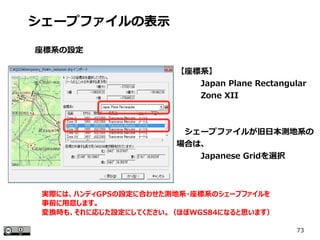

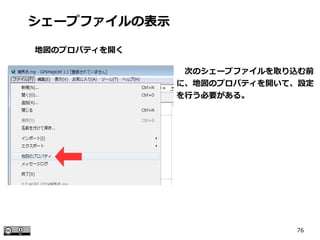

- 73. 73 【座標系】 Japan Plane Rectangular Zone XII シェープファイルが旧日本測地系の 場合は、 Japanese Gridを選択 シェープファイルの表示 座標系の設定 実際には、ハンディGPSの設定に合わせた測地系・座標系のシェープファイルを 事前に用意します。 変換時も、それに応じた設定にしてください。（ほぼWGS84になると思います）

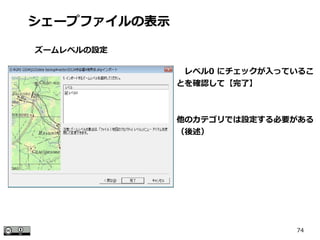

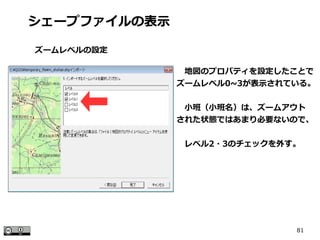

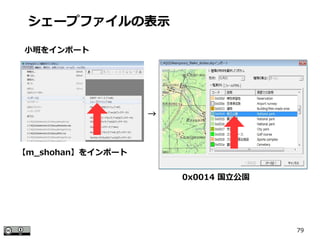

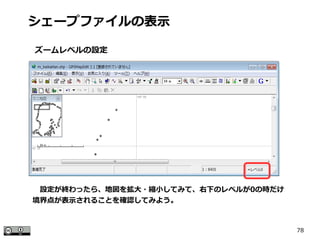

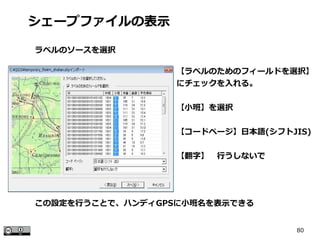

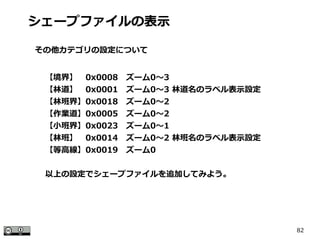

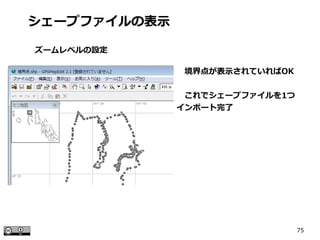

- 84. 84 【ID】 任意の8桁英数字 （他の地図と重複しないように 作成年月日などにする） 【名前】任意（GPS機種名など） 他の項目は、画像を参照 シェープファイルの表示 地図のプロパティを開く

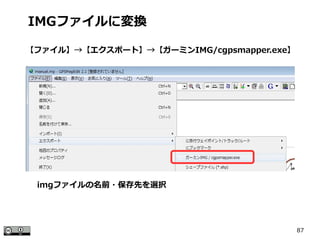

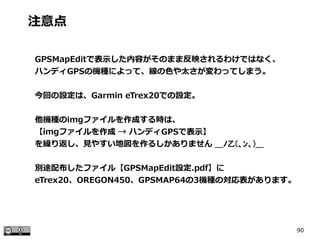

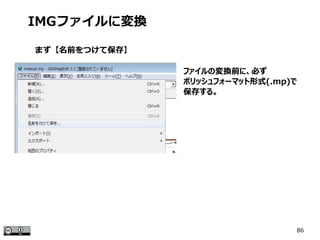

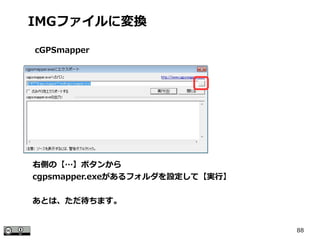

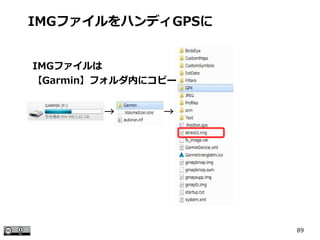

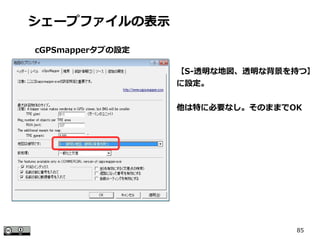

- 90. 90 注意点 GPSMapEditで表示した内容がそのまま反映されるわけではなく、 ハンディGPSの機種によって、線の色や太さが変わってしまう。 今回の設定は、Garmin eTrex20での設定。 他機種のimgファイルを作成する時は、 【imgファイルを作成 → ハンディGPSで表示】 を繰り返し、見やすい地図を作るしかありません ＿ﾉ乙(、ﾝ、)＿ 別途配布したファイル【GPSMapEdit設定.pdf】に eTrex20、OREGON450、GPSMAP64の3機種の対応表があります。

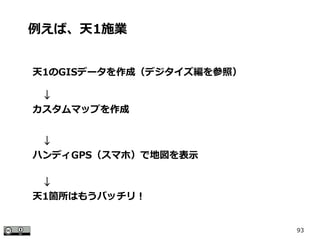

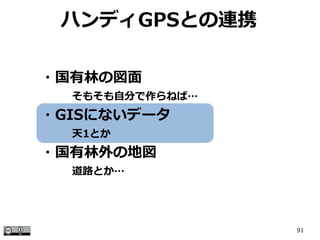

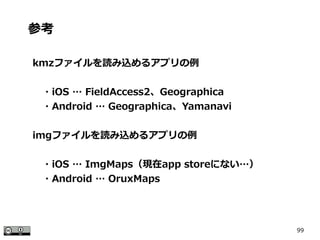

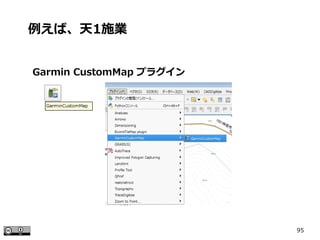

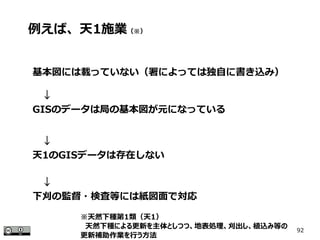

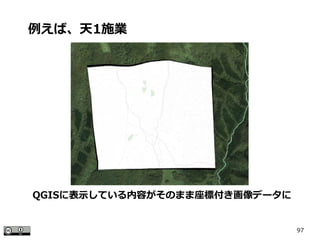

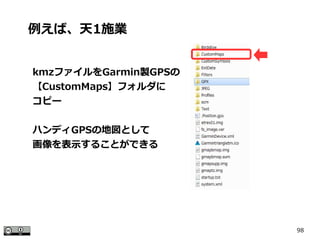

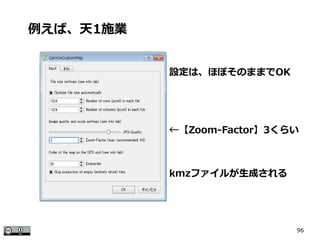

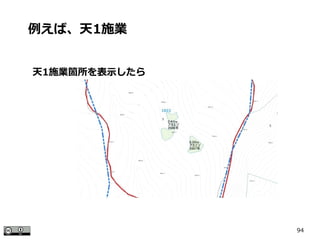

- 99. 99 kmzファイルを読み込めるアプリの例 ・iOS … FieldAccess2、Geographica ・Android … Geographica、Yamanavi imgファイルを読み込めるアプリの例 ・iOS … ImgMaps（現在app storeにない…） ・Android … OruxMaps 参考

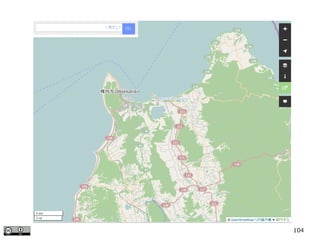

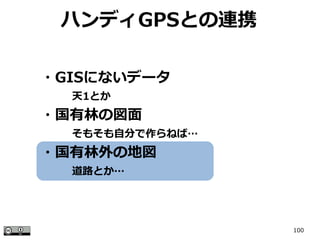

- 104. 104

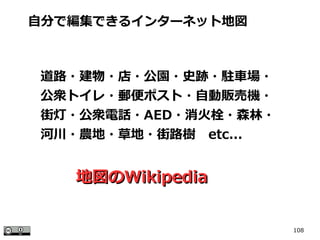

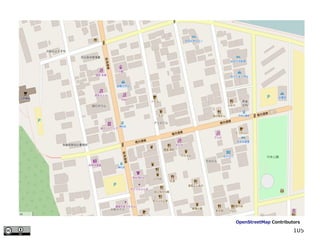

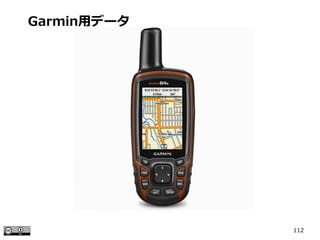

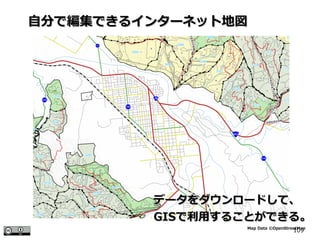

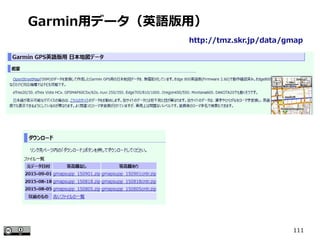

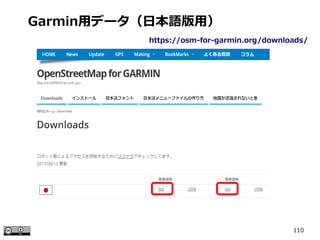

- 112. 112 Garmin用データ
