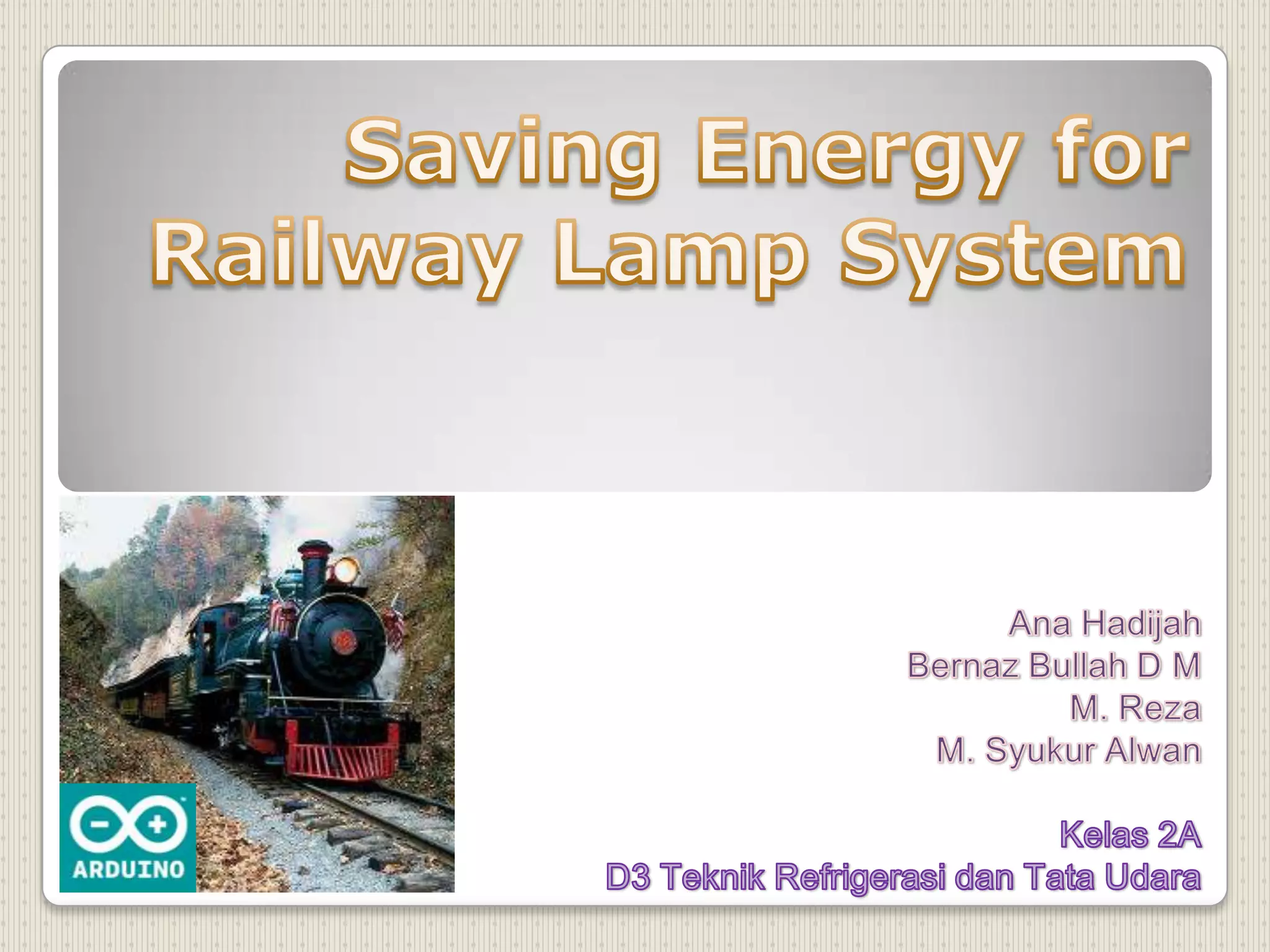

Projek arduino uno with sound sensor
Dokumen ini menjelaskan alat penghemat energi untuk terowongan yang menggunakan sensor suara untuk mengaktifkan lampu LED dan motor servo saat kereta api memasuki terowongan. Alat ini dilengkapi dengan Arduino Uno dan komponen lainnya seperti sensor suara, motor servo mini, dan berbagai perangkat keras. Dengan mendeteksi suara dari kereta, sistem ini akan memicu lampu dan memindahkan palang pintu secara otomatis.
Projek arduino uno with sound sensor

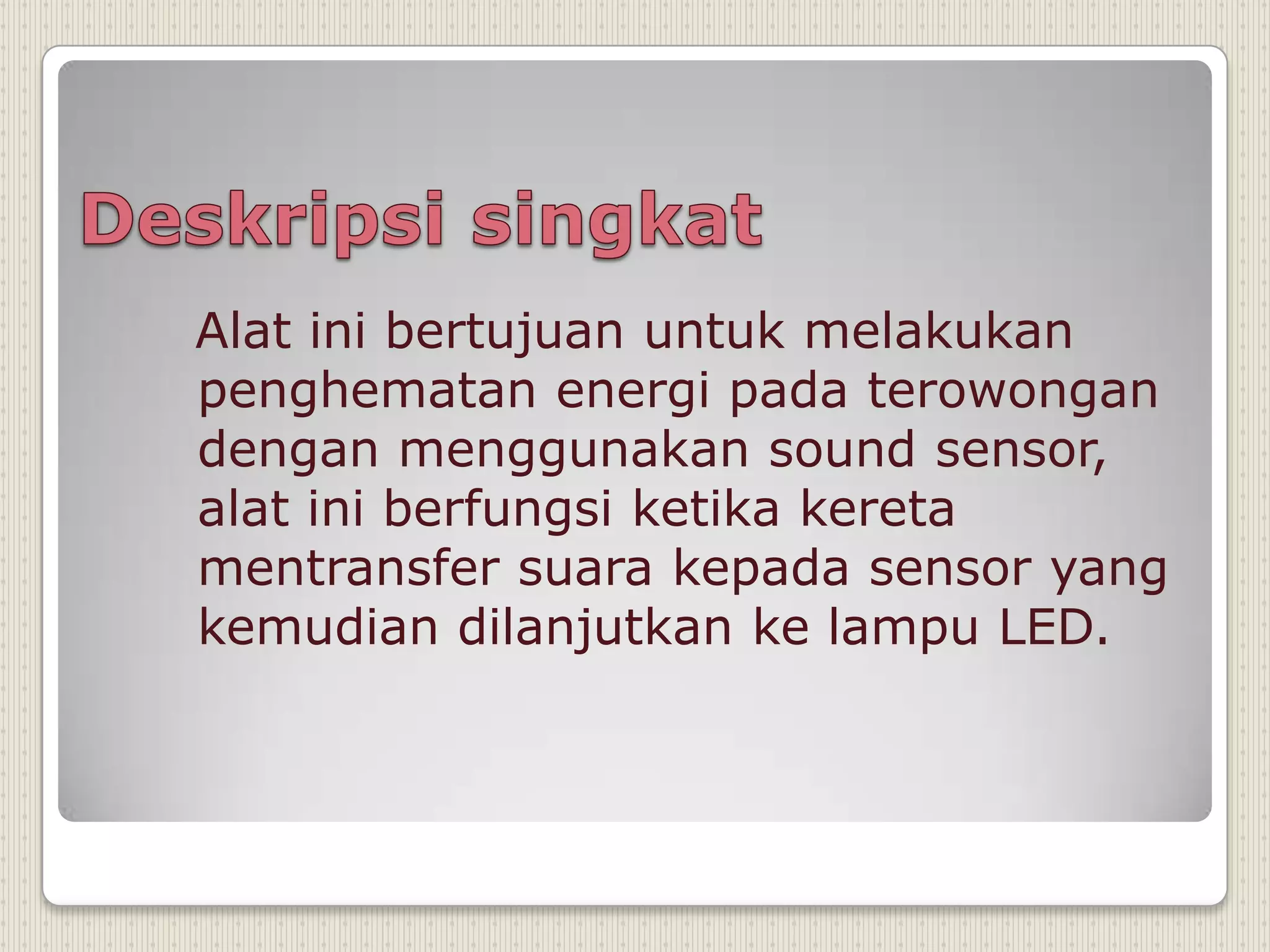

- 2. Alat ini bertujuanuntuk melakukan penghematan energi pada terowongan dengan menggunakan sound sensor, alat ini berfungsi ketika kereta mentransfer suara kepada sensor yang kemudian dilanjutkan ke lampu LED.

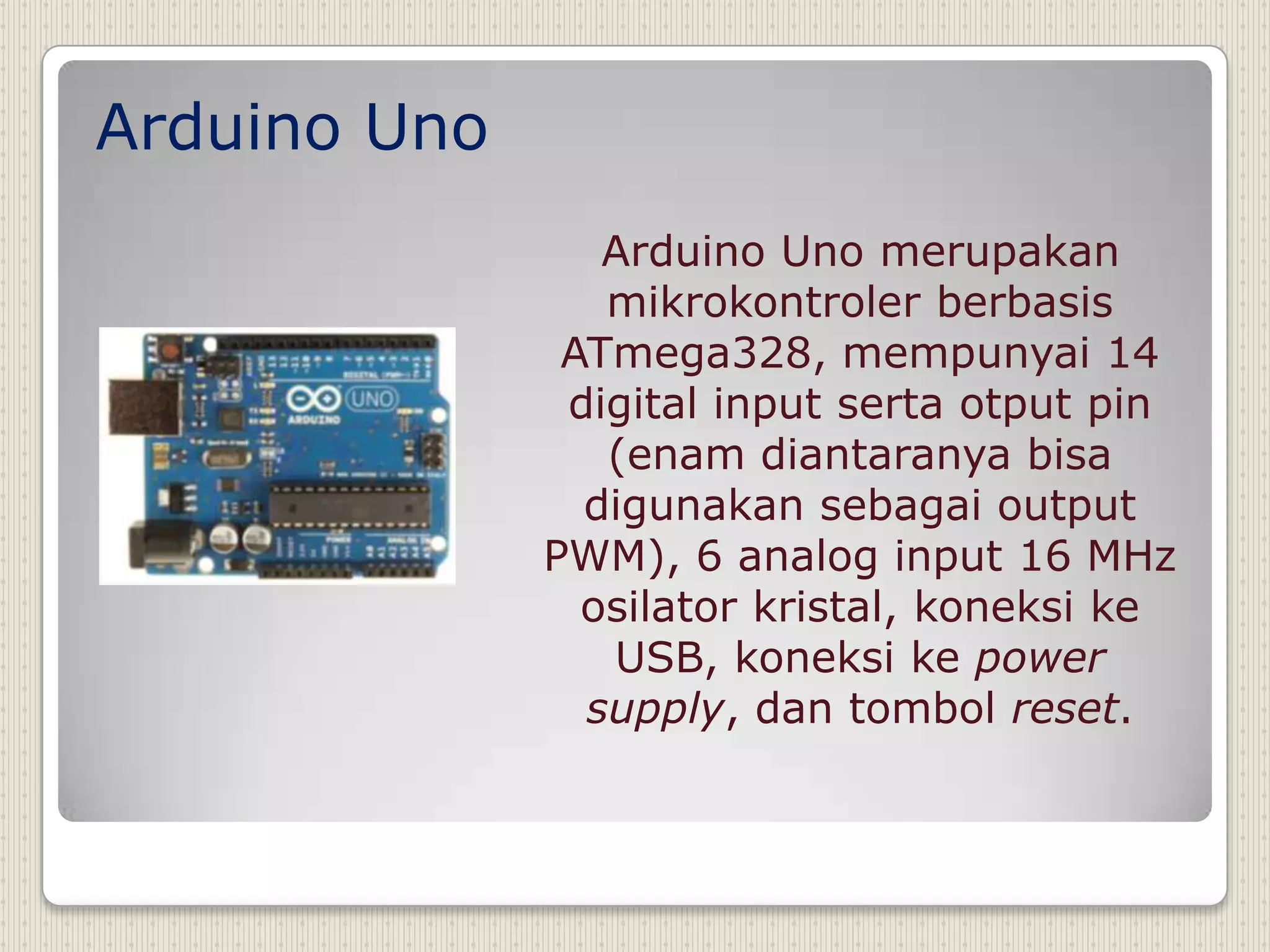

- 4. Arduino Uno Arduino Unomerupakan mikrokontroler berbasis ATmega328, mempunyai 14 digital input serta otput pin (enam diantaranya bisa digunakan sebagai output PWM), 6 analog input 16 MHz osilator kristal, koneksi ke USB, koneksi ke power supply, dan tombol reset.
- 5. Sensor suara DFR 0034 -Dimensi : 17(l) x 34(p) - Catu daya : 5VDC - Chip LM393 - Menggunakan sensor electret microphone. - Terintegrasi dengan op-amp untuk menguatkan sinyal suara sampai dengan 100x - Memiliki output data berupa tegangan analog, sehingga dapat dengan mudah terhubung ke ADC ataupun mikrokontroler yang memiliki internal ADC.

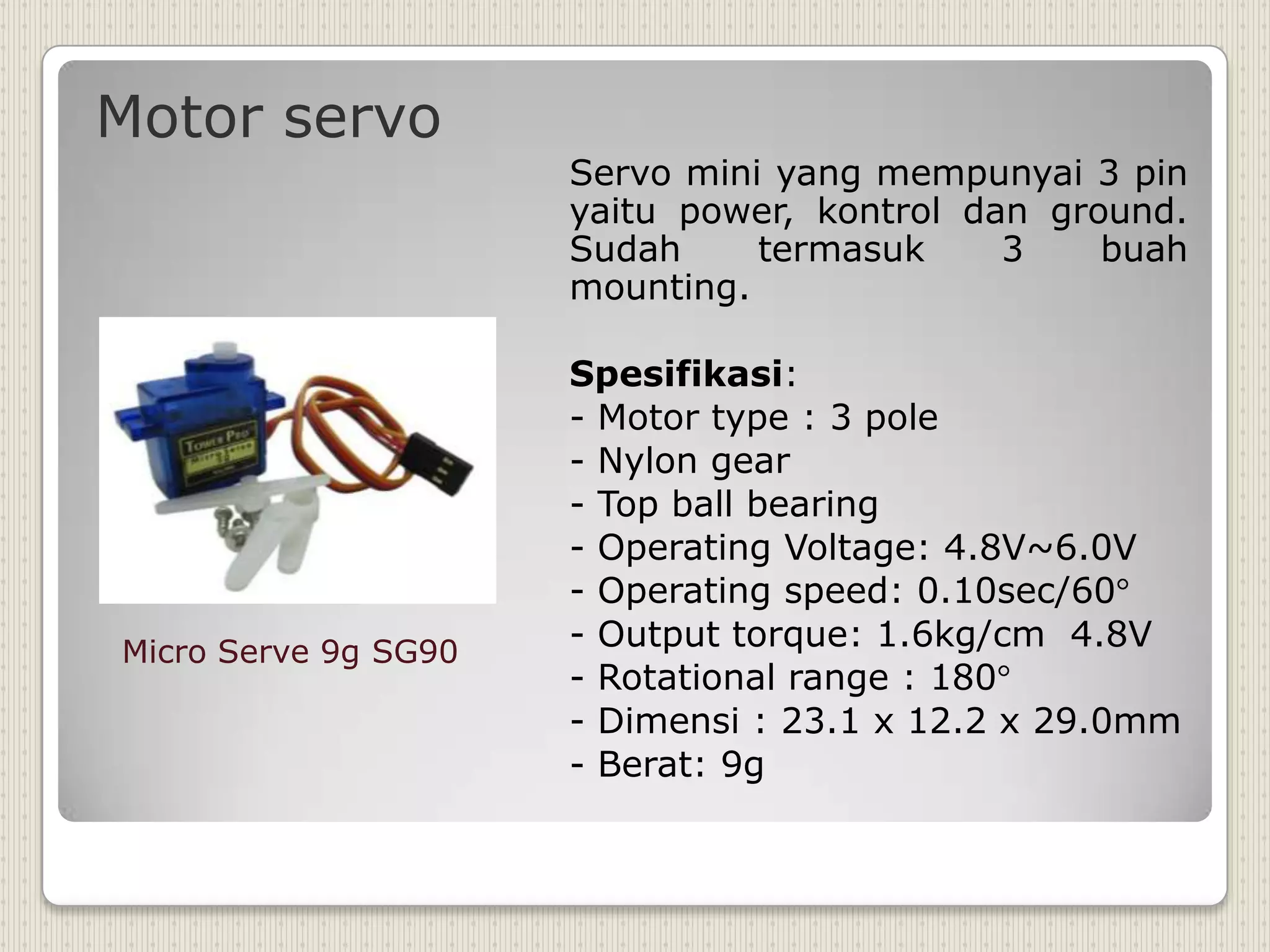

- 6. Motor servo Servo miniyang mempunyai 3 pin yaitu power, kontrol dan ground. Sudah termasuk 3 buah mounting. Micro Serve 9g SG90 Spesifikasi: - Motor type : 3 pole - Nylon gear - Top ball bearing - Operating Voltage: 4.8V~6.0V - Operating speed: 0.10sec/60 - Output torque: 1.6kg/cm 4.8V - Rotational range : 180 - Dimensi : 23.1 x 12.2 x 29.0mm - Berat: 9g
- 7.

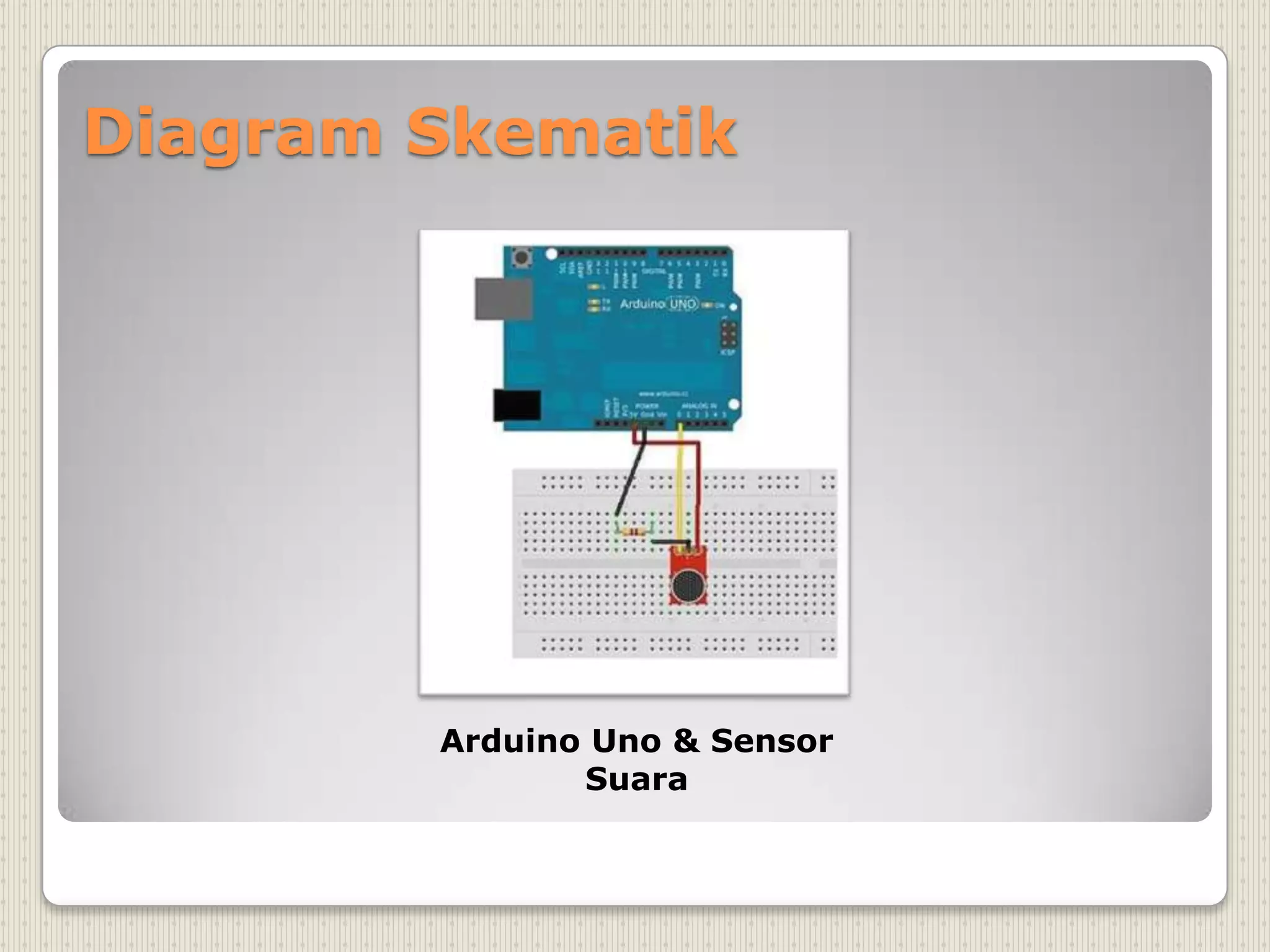

- 8. Diagram Skematik Arduino Uno& Sensor Suara

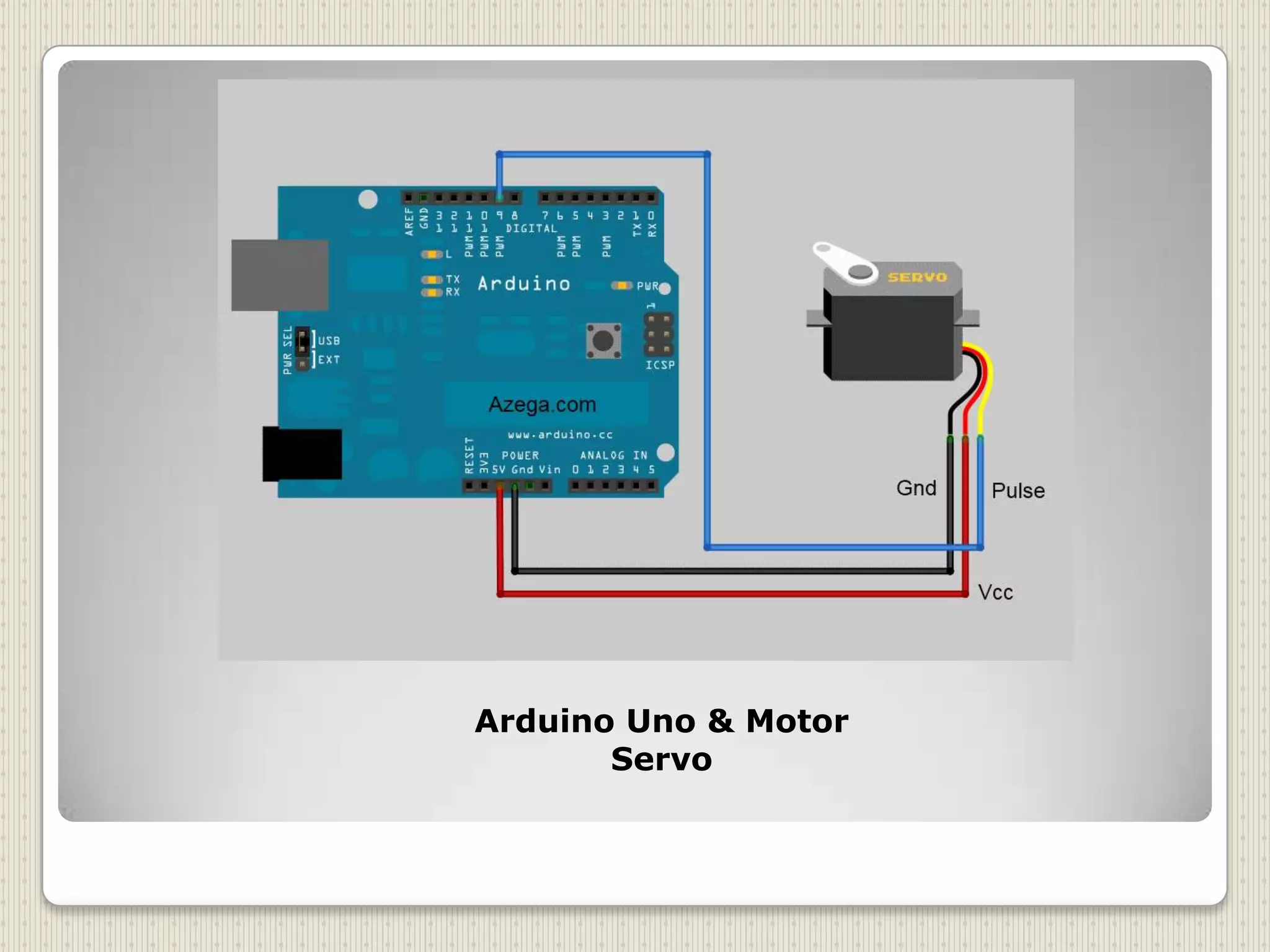

- 9. Arduino Uno &Motor Servo

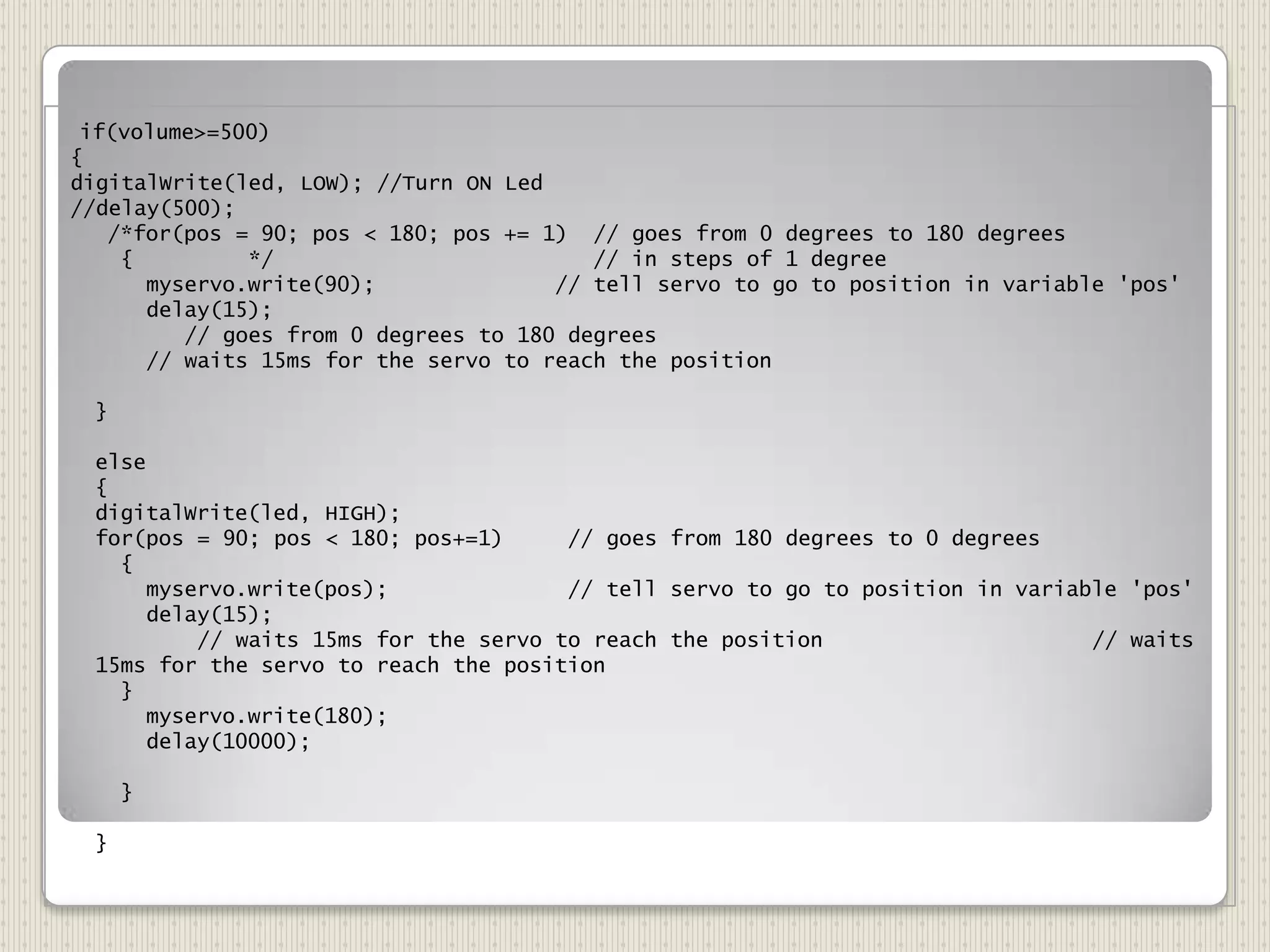

- 10. Servo myservo; // createservo object to control a servo // a maximum of eight servo objects can be created int pos ; // variable to store the servo position int led = 13; int volume; void setup() { // Serial.begin(9600); For debugging pinMode(led, OUTPUT); myservo.attach(9); // attaches the servo on pin 9 to the servo object } void loop() { volume = analogRead(A4); // Reads the value from the Analog PIN A0 /* //Debug mode Serial.println(volume); delay(10); */
- 11. if(volume>=500) { digitalWrite(led, LOW); //TurnON Led //delay(500); /*for(pos = 90; pos < 180; pos += 1) // goes from 0 degrees to 180 degrees { */ // in steps of 1 degree myservo.write(90); // tell servo to go to position in variable 'pos' delay(15); // goes from 0 degrees to 180 degrees // waits 15ms for the servo to reach the position } else { digitalWrite(led, HIGH); for(pos = 90; pos < 180; pos+=1) // goes from 180 degrees to 0 degrees { myservo.write(pos); // tell servo to go to position in variable 'pos' delay(15); // waits 15ms for the servo to reach the position // waits 15ms for the servo to reach the position } myservo.write(180); delay(10000); } }

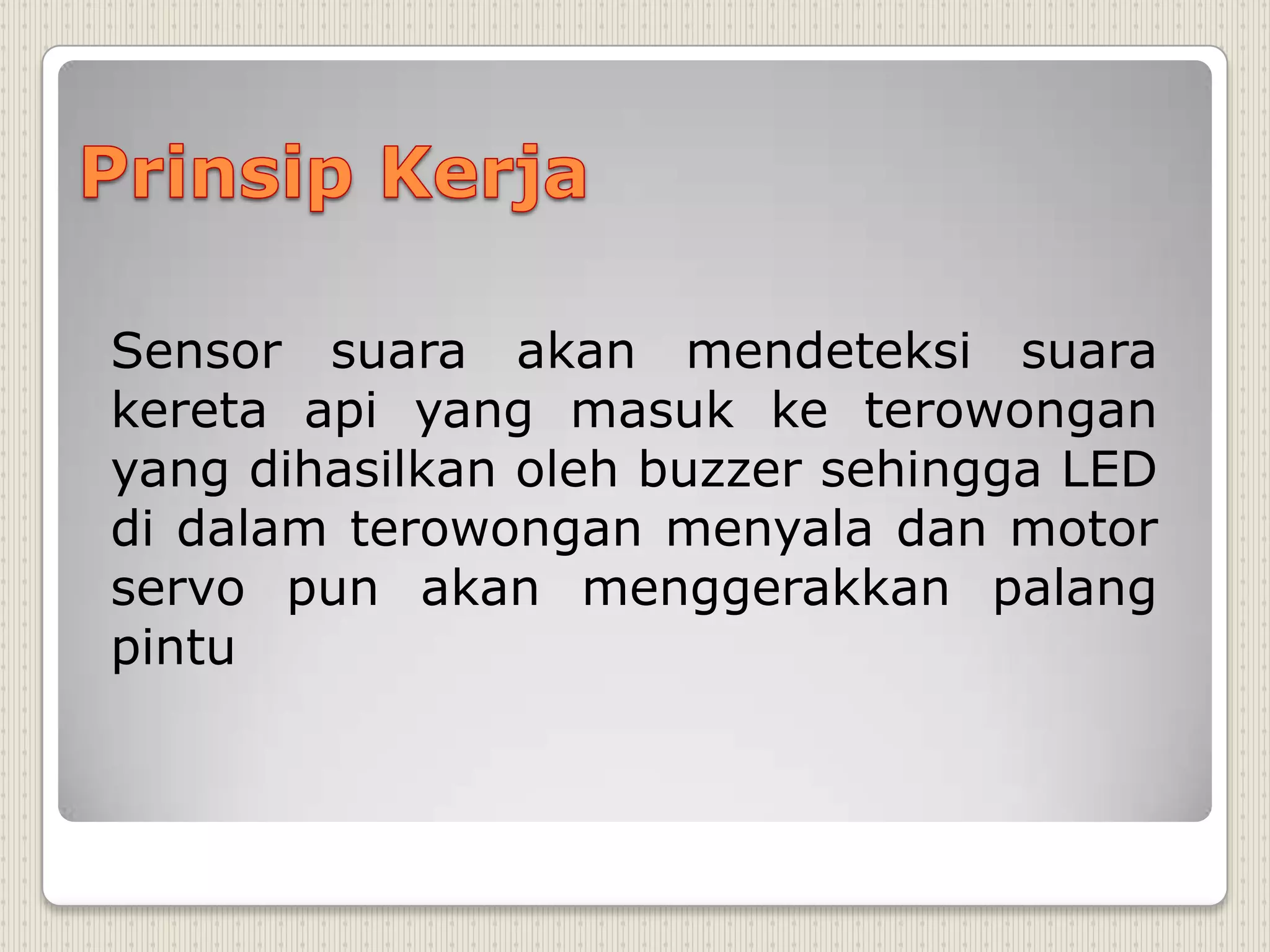

- 12. Sensor suara akanmendeteksi suara kereta api yang masuk ke terowongan yang dihasilkan oleh buzzer sehingga LED di dalam terowongan menyala dan motor servo pun akan menggerakkan palang pintu
