Contoh Soal AC to DC Converter
Dokumen tersebut membahas dua konverter AC ke DC yaitu single phase half controlled bridge converter dan single phase fully controlled rectifier. Kedua konverter tersebut digunakan untuk memasok daya ke motor DC 220V 1500rpm 20A dari pasokan AC 230V 50Hz. Dokumen tersebut memberikan soal dan jawaban mengenai mode operasi, torsi, dan kecepatan motor untuk kedua konverter tersebut dengan berbagai kondisi seperti sudut penyulutan dan beban.
More Related Content
Contoh Soal AC to DC Converter
- 1. Contoh Soal AC toDC Converters Rohmat Khoirul Sidiq 111910201039
- 2. Single Phase HalfControlled Bridge Converter Sebuah fase tunggal setengah terkontrol memasok 220V, 1500rpm, 20A motor dc dari 230V 50HZ pasokan fase tunggal. Motor ini memiliki resistansi armature dari 1.0Ω dan induktansi dari 50mH. Apa yang akan menjadi mode operasi dan torsi untuk α = 30 °, dan kecepatan 1400 RPM?
- 3.

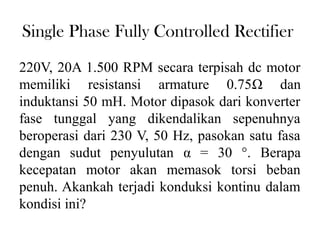

- 4. Single Phase FullyControlled Rectifier 220V, 20A 1.500 RPM secara terpisah dc motor memiliki resistansi armature 0.75Ω dan induktansi 50 mH. Motor dipasok dari konverter fase tunggal yang dikendalikan sepenuhnya beroperasi dari 230 V, 50 Hz, pasokan satu fasa dengan sudut penyulutan α = 30 °. Berapa kecepatan motor akan memasok torsi beban penuh. Akankah terjadi konduksi kontinu dalam kondisi ini?
- 5.
- 6.
Editor's Notes
- #5 A 220V, 20A 1500 RPM separately excited dc motor has an armature resistance of 0.75Ω and inductance of 50 mH. The motor is supplied from a single phase fully controlled converter operating from a 230 V, 50 Hz, single phase supply with a firing angle of α = 30°. At what speed the motor will supply full load torque. Will the conduction be continuous under this condition?
