Port komunikasi komputer berfungsi untuk menghubungkan komputer dengan perangkat luar. Ada beberapa jenis port seperti port serial untuk menghubungkan mouse dan modem, port paralel untuk printer, port USB untuk berbagai perangkat, port SCSI untuk pengiriman data cepat, dan port PS/2 untuk keyboard dan mouse.

1. PORT
KOMUNIKASI
KOMPUTER
Disusun oleh:
Tsania Nuriyatul Badriyah
4.31.18.0.21
Dosen Pengampu :
Sidiq S. H.,S.T.,M.T.,DR.Eng.

2. Welcome!!
Fungsi dan Jenis-jenis
Port Komunikasi Komputer

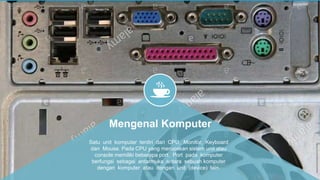

3. Mengenal Komputer
Satu unit komputer terdiri dari CPU, Monitor, Keyboard
dan Mouse. Pada CPU yang merupakan sistem unit atau
console memiliki beberapa port. Port pada komputer
berfungsi sebagai antarmuka antara sebuah komputer
dengan komputer atau dengan unit (device) lain.

4. Fungsi dan
Jenis Port
pada Komputer
Port merupakan colokan yang
terpasang di bagian belakang
case yang berfungsi sebagai
penghubung antara komponen di
dalam unit sistem dengan piranti
diluar. Umumnya, port
digunakan untuk
menghubungkan monitor,
keyboard, mouse, modem dan
periferal lainnya.
Pengertian
Fungsi
Contoh

5. Fungsi dan Jenis-jenis Port Komputer
Port Komunikasi Komputer
Menghubungkan komputer
dengan berbagai piranti
4. Port USB
Mengoneksikan antar piranti
dalam bentuk sambung
menyambung
5. Port SCSI
Mendukung hubungna tanpa
kabel.
6. Port InfraMerah
Untukpengiriman data dengan
cepat atas dasar 8 bit perwaktu
2. Port Parallel
Menghubungkan keyboard dan
mouse
3. PS/2
Untuk transmisi data dengan
pengiriman satuan bit per waktu
1. Port Serial

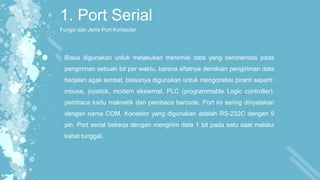

6. 1. Port Serial
Fungsi dan Jenis Port Komputer
Biasa digunakan untuk melakukan transmisi data yang berorientasi pada
pengiriman sebuah bit per waktu, karena sifatnya demikian pengiriman data
berjalan agak lambat, biasanya digunakan untuk mengoneksi piranti seperti :
mouse, joystick, modem eksternal, PLC (programmable Logic controller),
pembaca kartu maknetik dan pembaca barcode. Port ini sering dinyatakan
dengan nama COM. Konektor yang digunakan adalah RS-232C dengan 9
pin. Port serial bekerja dengan mengirim data 1 bit pada satu saat melalui
kabel tunggal.

7. Gambar dan tabel
konfigurasi pin
konektor serial DB9
Port Serial
No. pin Nama Sinyal Direction Keterangan
1 DCD In
Data Carrier Detect/ Received Line
Signal Detect
2 RXD In Receive Data
3 TXD Out Transmit Data
4 DTR Out Data Terminal Ready
5 GND - Ground
6 DSR In Data Set Ready
7 RTS Out Request To Send
8 CTS In Clear To Send
9 RI In Ring Indicator

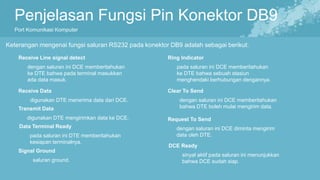

8. Penjelasan Fungsi Pin Konektor DB9
Port Komunikasi Komputer
Receive Line signal detect
dengan saluran ini DCE memberitahukan
ke DTE bahwa pada terminal masukkan
ada data masuk.
Receive Data
digunakan DTE menerima data dari DCE.
Transmit Data
digunakan DTE mengirimkan data ke DCE.
Data Terminal Ready
pada saluran ini DTE memberitahukan
kesiapan terminalnya.
Signal Ground
saluran ground.
Keterangan mengenai fungsi saluran RS232 pada konektor DB9 adalah sebagai berikut:
Ring Indicator
pada saluran ini DCE memberitahukan
ke DTE bahwa sebuah stasiun
menghendaki berhubungan dengannya.
Clear To Send
dengan saluran ini DCE memberitahukan
bahwa DTE boleh mulai mengirim data.
Request To Send
dengan saluran ini DCE diminta mengirim
data oleh DTE.
DCE Ready
sinyal aktif pada saluran ini menunjukkan
bahwa DCE sudah siap.

9. 2.Port Parallel
port ini digunakan untuk
menghubungkan CPU
dengan printer dan modem
eksternal serta periferal
lainnya yang memiliki kabel
untuk port parallel. Port
paralel bekerja dengan
mengirim dan menerima
beberapa bit pada satu saat
melalui satu set kabel.
Termasuk dalam port paralel
adalah port penghubung
printer, modem, dan port
penghubung disk drive
Fungsi Port Parallel
Port Parallel atau sering disebut port
LPT bekerja atas dasar 8 bit perwaktu,
cocok untuk pengiriman data dengan
cepat, tetapi dengan kabel yang
pendek (tidak lebih dari 15 kaki).

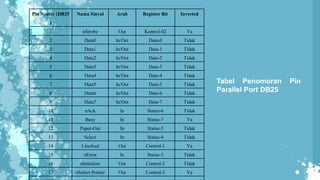

10. Pin Nomer (DB25
)
Nama Sinyal Arah Register Bit Inverted
1 nStrobe Out Kontrol-02 Ya
2 Data0 In/Out Data-0 Tidak
3 Data1 In/Out Data-1 Tidak
4 Data2 In/Out Data-2 Tidak
5 Data3 In/Out Data-3 Tidak
6 Data4 In/Out Data-4 Tidak
7 Data5 In/Out Data-5 Tidak
8 Data6 In/Out Data-6 Tidak
9 Data7 In/Out Data-7 Tidak
10 nAck In Status-6 Tidak
11 Busy In Status-7 Ya
12 Paper-Out In Status-5 Tidak
13 Select In Status-4 Tidak
14 Linefeed Out Control-1 Ya
15 nError In Status-3 Tidak
16 nInitialize Out Control-2 Tidak
17 nSelect-Printer Out Control-3 Ya
Tabel Penomoran Pin
Parallel Port DB25

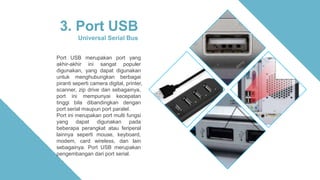

11. 3. Port USB
Universal Serial Bus
Port USB merupakan port yang
akhir-akhir ini sangat populer
digunakan, yang dapat digunakan
untuk menghubungkan berbagai
piranti seperti camera digital, printer,
scanner, zip drive dan sebagainya,
port ini mempunyai kecepatan
tinggi bila dibandingkan dengan
port serial maupun port paralel.
Port ini merupakan port multi fungsi
yang dapat digunakan pada
beberapa perangkat atau feriperal
lainnya seperti mouse, keyboard,
modem, card wireless, dan lain
sebagainya. Port USB merupakan
pengembangan dari port serial.

12. Port USB
Port Komunikasi Komputer
Kelebihan dari port USB adalah kemudahannya
dalam melakukan koneksi device ke komputer,
sehingga banyak alat dapat dipasang secara plug
and play. USB ini dirancang tidak tergantung pada
ekspansion slot, dan USB yang dipasang tidak perlu
melakukan booting ulang komputer. Selain itu, USB
juga mendukung arsitektur daisy-chain ganda, yaitu
penggunaan USB hub. Sebuah USB hub dapat
menampung banyak device USB. Jumlah tingkat
atau level USB hub yang tersusun maksimal 5 tingkat,
sedangkan jumlah USB device yang dapat terkoneksi
ke sebuah kontroler USB maksimal 127 buah.
Kaki Fungsi
1 VBUS (4.75 v – 5.25 v)
2 D-
3 D+
4 Gnd

13. 4. Port SCSI (Small Compter System Interface)
Port Komunikasi Komputer
Bit Rate
Port mempunyai
kecepatan tinggi,
dengan kecepatan
tranfernya 32 bit per
waktu
Kegunaan
untuk menghubungkan
hard drive, scanner, printer
dan tape drive, konektor
yang digunakan adalah
DB-25 dan 50 pin
Centronics SCSI.
Merupakan jenis port yang memungkinkan koneksi antar piranti dalam bentuk sambung
menyambung.
Untuk mentransmisikan data secara cepat bahkan dapat dipakai untuk 7 alat sekaligus atau “daisy chain“. Contoh
daisy chain : dari SCSI kontroller kemudian disambungkan ke perangkat hardisk drive eksternal, dari HDD eksternal
disambungkan secara seri ke perangkat yang lain seperti tape drive, kemudian dari tape drive tsb bisa juga
disambungkan ke CD/DVD drive dan seterusnya.

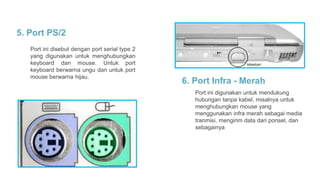

14. 5. Port PS/2
Port ini disebut dengan port serial type 2
yang digunakan untuk menghubungkan
keyboard dan mouse. Untuk port
keyboard berwarna ungu dan untuk port
mouse berwarna hijau.
6. Port Infra - Merah
Port ini digunakan untuk mendukung
hubungan tanpa kabel, misalnya untuk
menghubungkan mouse yang
menggunakan infra merah sebagai media
tranmisi, mengirim data dari ponsel, dan
sebagainya
