1. Komunikasi Data
Presentasi: Natalina.S
Kelas: TE-2A

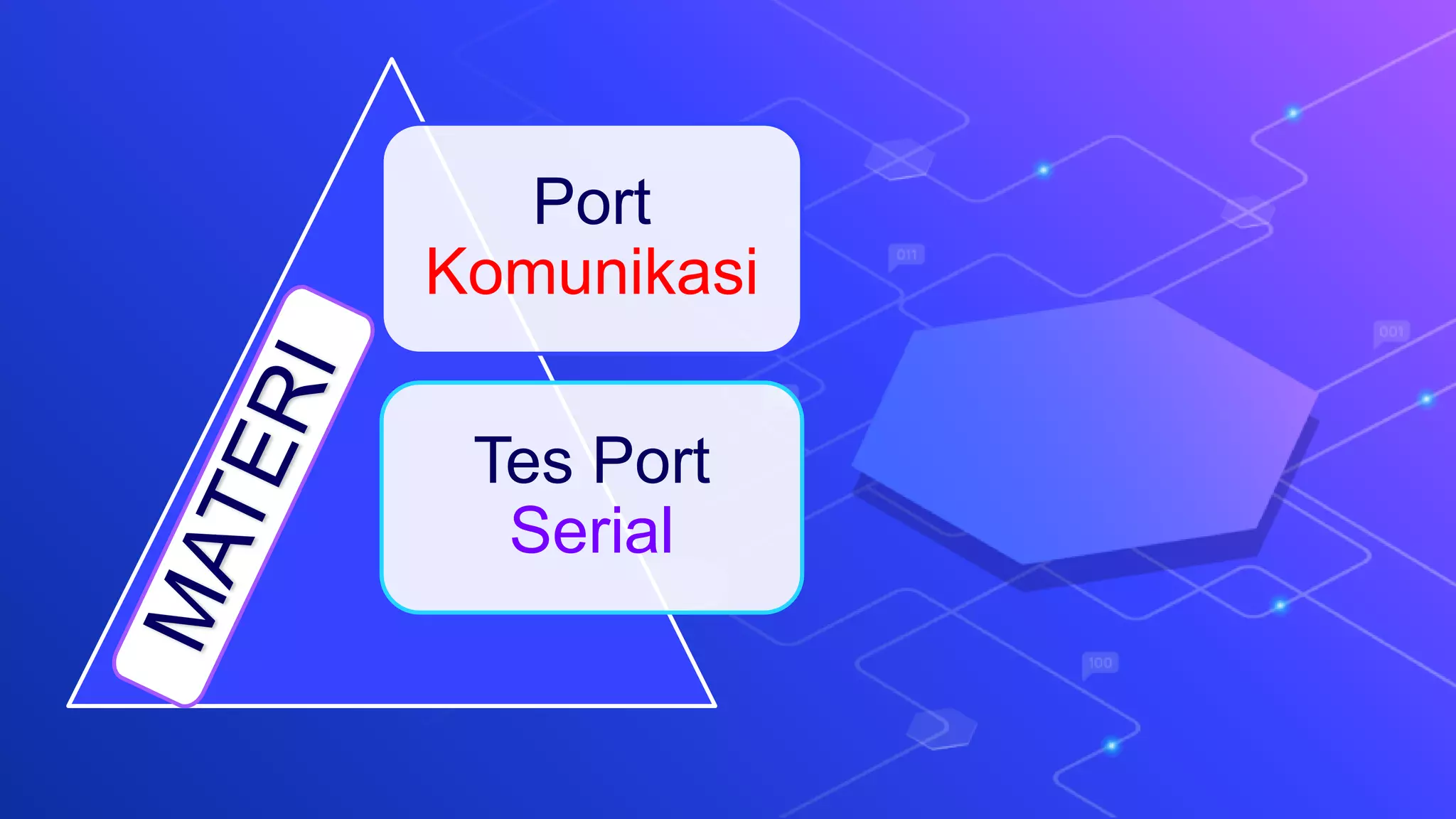

2. Port
Komunikasi
Tes Port
Serial

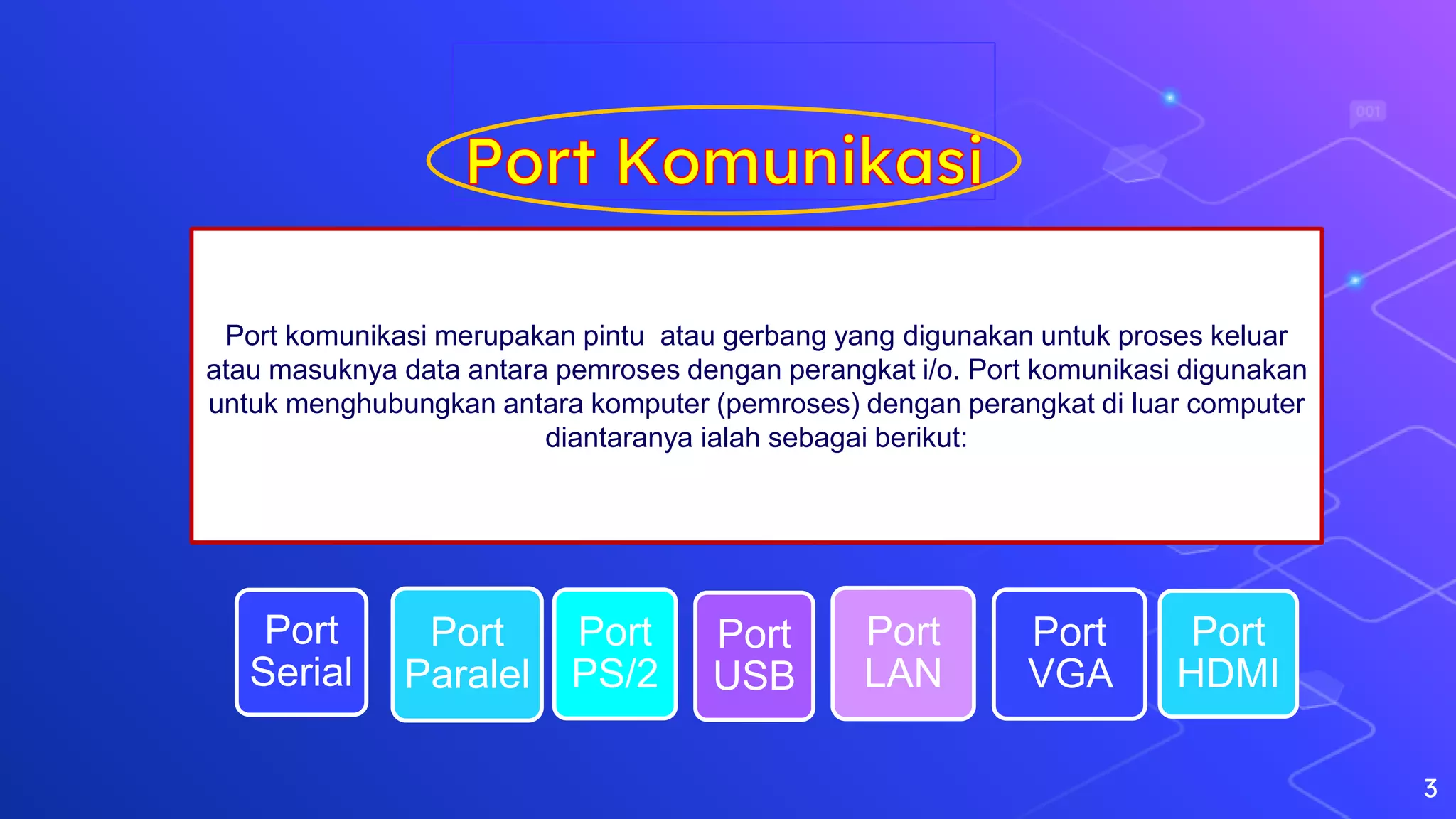

3. Port
Serial
Port
Paralel
Port
PS/2
Port
USB
Port
LAN
Port
VGA
Port
HDMI
3
Port komunikasi merupakan pintu atau gerbang yang digunakan untuk proses keluar
atau masuknya data antara pemroses dengan perangkat i/o. Port komunikasi digunakan
untuk menghubungkan antara komputer (pemroses) dengan perangkat di luar computer
diantaranya ialah sebagai berikut:

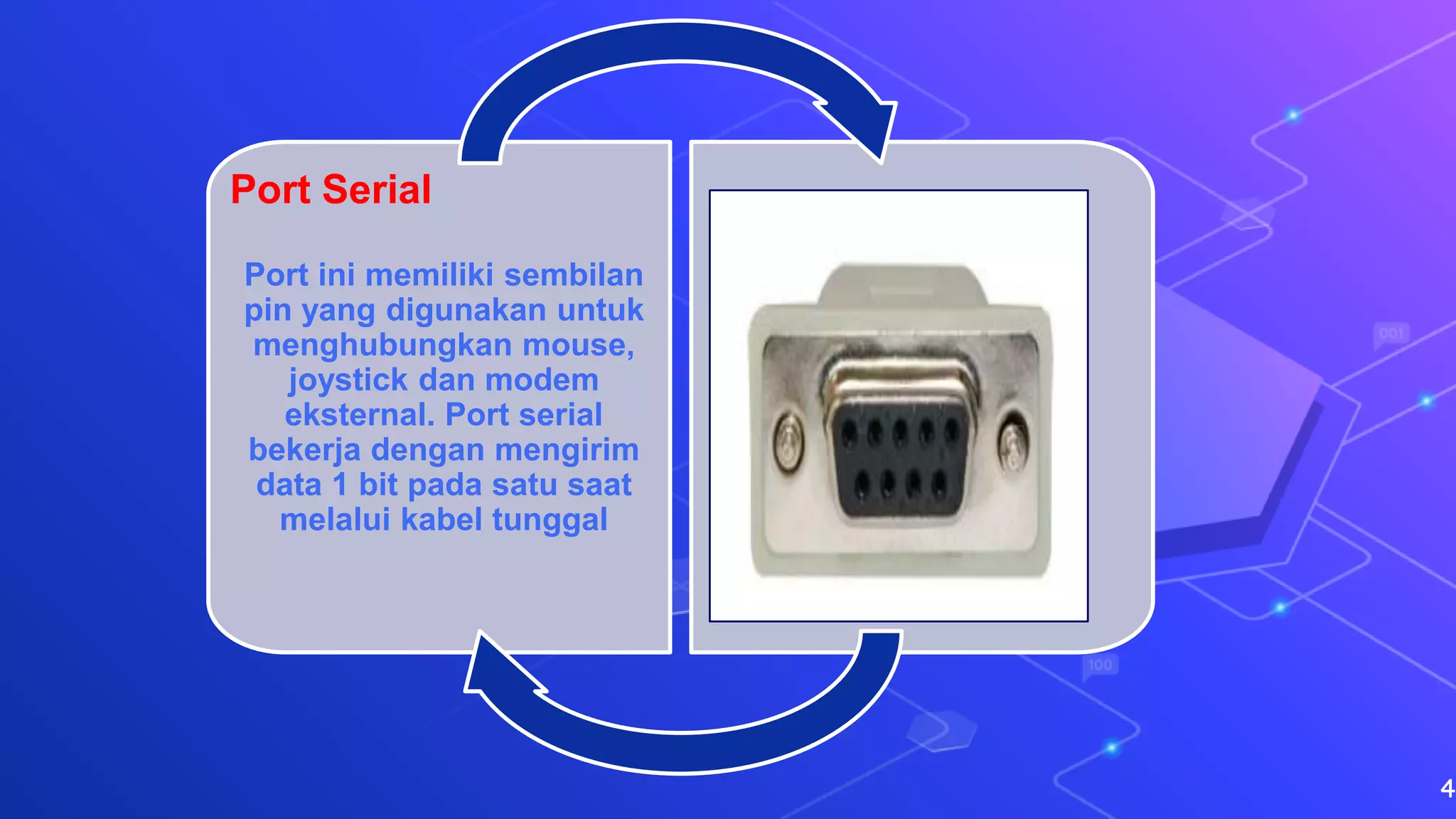

4. Port Serial
Port ini memiliki sembilan
pin yang digunakan untuk
menghubungkan mouse,
joystick dan modem
eksternal. Port serial
bekerja dengan mengirim
data 1 bit pada satu saat
melalui kabel tunggal
4

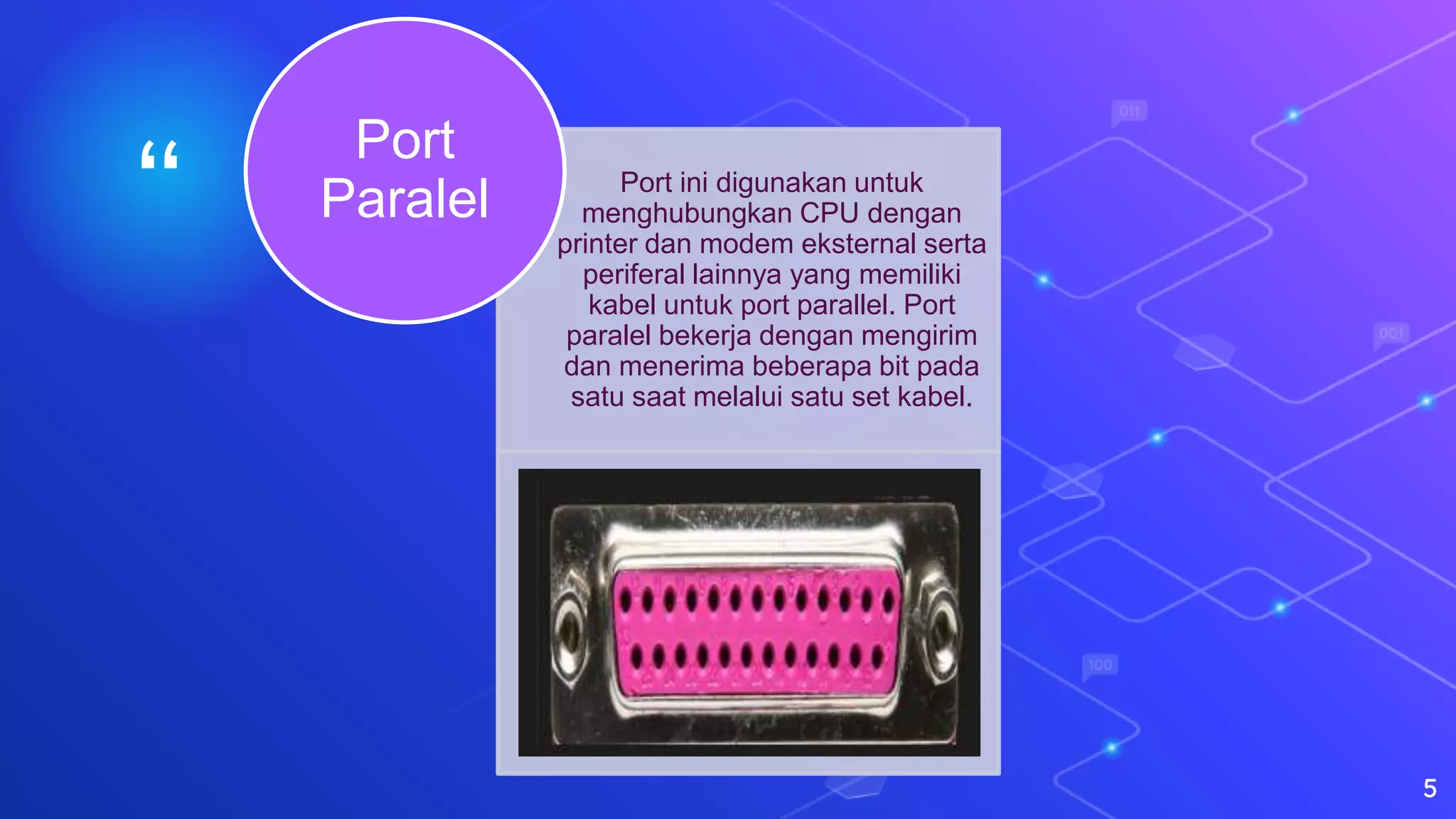

5. “ Port ini digunakan untuk
menghubungkan CPU dengan
printer dan modem eksternal serta
periferal lainnya yang memiliki
kabel untuk port parallel. Port
paralel bekerja dengan mengirim
dan menerima beberapa bit pada
satu saat melalui satu set kabel.
Port
Paralel
5

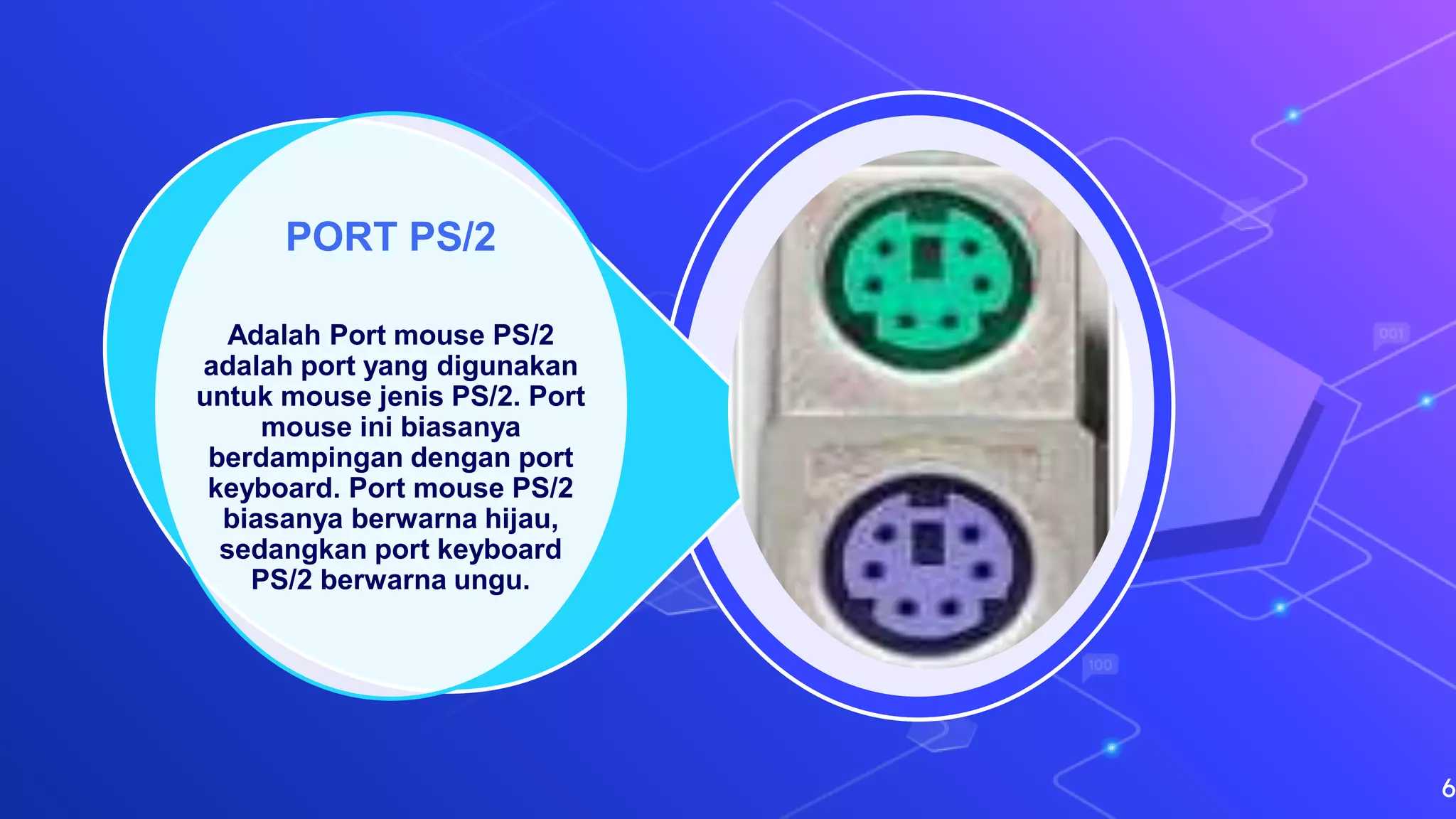

6. PORT PS/2
Adalah Port mouse PS/2
adalah port yang digunakan
untuk mouse jenis PS/2. Port
mouse ini biasanya
berdampingan dengan port
keyboard. Port mouse PS/2
biasanya berwarna hijau,
sedangkan port keyboard
PS/2 berwarna ungu.
6

7. Port USB
Port USB merupakan suatu teknologi yang
memungkinkan kita untuk menghubungkan alat
eksternal (peripheral) seperti scenner, printer,
mouse, papan ketik (keyboard), alat penyimpan
data (zip drive), flash disk, kamera digital atau
perangkat lainnya ke komputer kita.
7

8. Port LAN (Network) RJ45
Fungsi :
Port ini digunakan untuk menghubungkan
komputer satu dengan komputer lainnya
(jaringan LAN)
Juga berfungsi menghubungkan CPU
dengan jaringan komputer.
Port ini juga biasa digunakan untuk
menyambungkan komputer dengan
internet

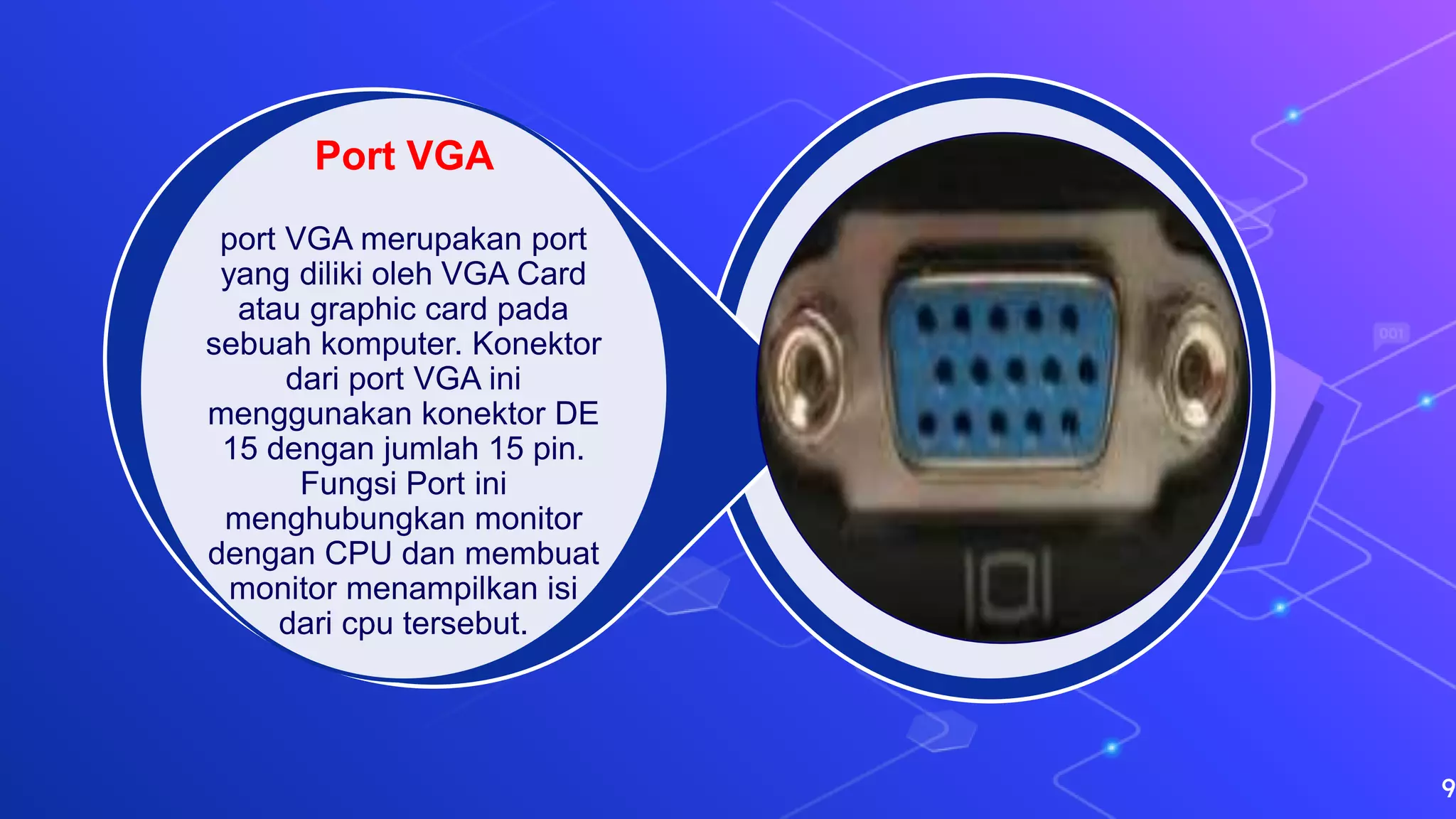

9. Port VGA
port VGA merupakan port
yang diliki oleh VGA Card
atau graphic card pada
sebuah komputer. Konektor
dari port VGA ini
menggunakan konektor DE
15 dengan jumlah 15 pin.
Fungsi Port ini
menghubungkan monitor
dengan CPU dan membuat
monitor menampilkan isi
dari cpu tersebut.
9

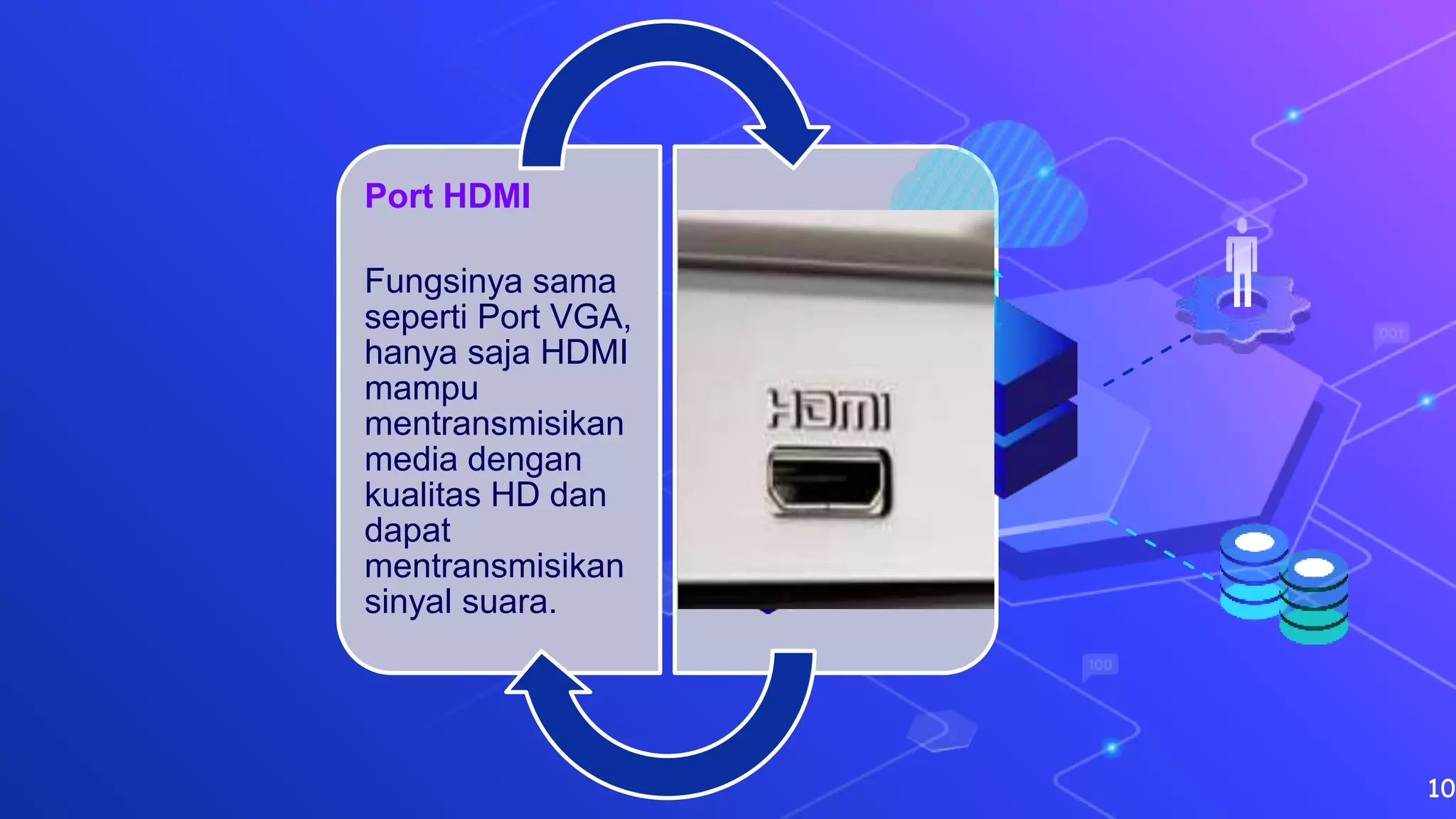

10. Port HDMI
Fungsinya sama
seperti Port VGA,
hanya saja HDMI
mampu
mentransmisikan
media dengan
kualitas HD dan
dapat
mentransmisikan
sinyal suara.
10

11.  Transmisi data serial biasa digunakan
untuk melakukan transmisi data yang
berorientasi pada pengiriman data bit (bit
stream) melalui kabel tunggal.
 Port ini sering dinyatakan dengan nama
COM. Konektor yang digunakan adalah
RS-232C dengan 9 pin.
11

12. 12

13. 13

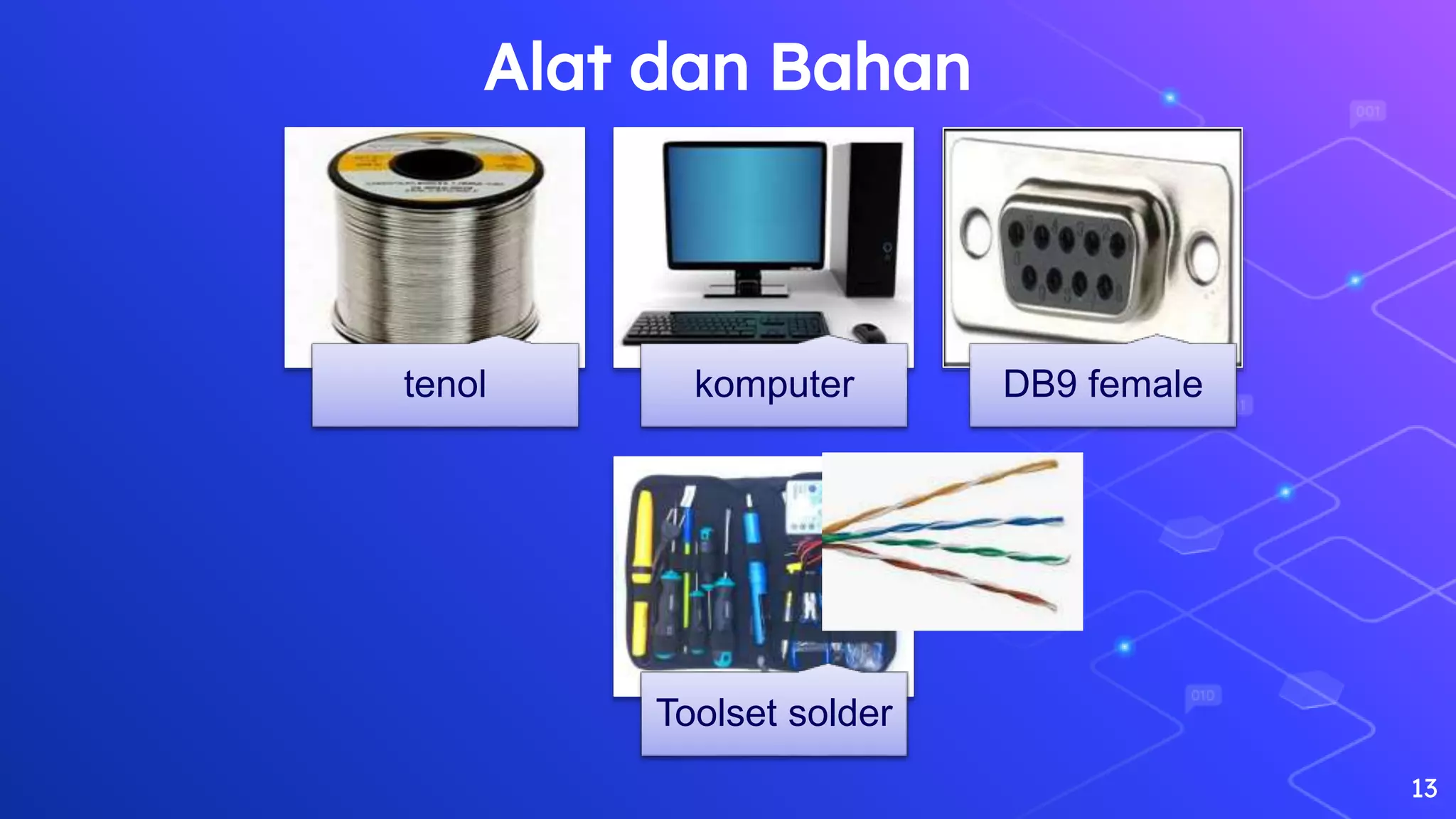

Alat dan Bahan
tenol komputer DB9 female
Toolset solder

14. 14

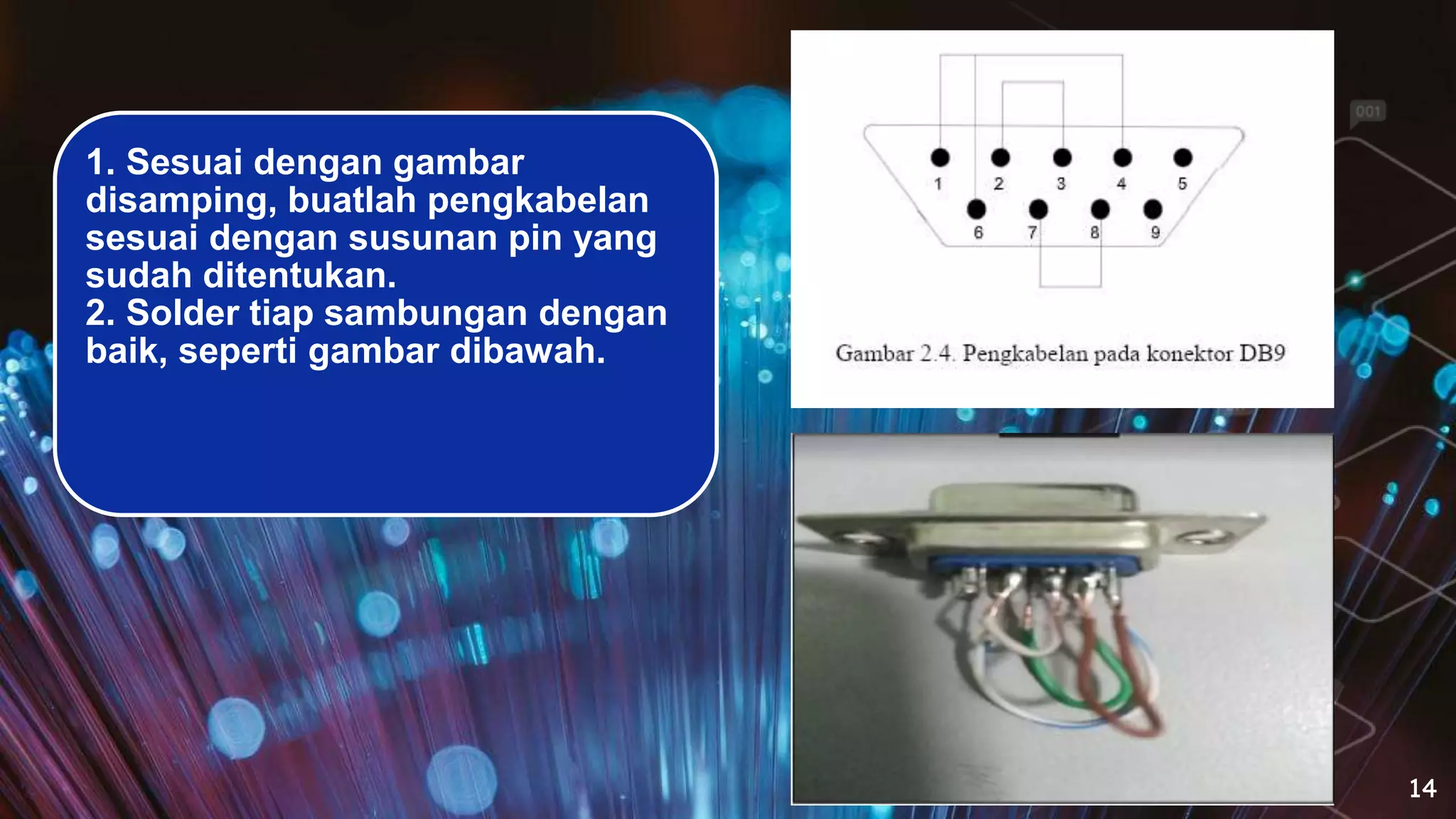

1. Sesuai dengan gambar
disamping, buatlah pengkabelan
sesuai dengan susunan pin yang
sudah ditentukan.
2. Solder tiap sambungan dengan
baik, seperti gambar dibawah.

15. Pengujian Port Serial
Pasangkan
konektor DB9
female ke port
COM pada
komputer.
Hidupkan
komputer
Lakukan Loop
back plug test
dengan tools FX.
15

16. o Klik Ignore
o Klik Diagnotics
o Klik Serial Port
Loop Back Test

17. Hasil tes port serial
17

18. 18
Terimakasih
