Τα βασικά στοιχεία της γραμμικής προοπτικής, Perspective elements

1. βασικά στοιχεία της γραµµικής
προοπτικής
Ανάλυση στοιχείων γραµµικής
προοπτικής
Σύστηµα προβολής
Yannis Zogakis
http://users.sch.gr/izogakis /
http:// users.sch.gr/izogakis/

2. βασικά στοιχεία της γραµµικής
προοπτικής
Σηµείο όρασης ( Ο )

3. βασικά στοιχεία της γραµµικής
προοπτικής
ΕΓ
ΕΓ
Με κόκκινο είναι σηµειωµένο το Επίπεδο
Το κάτω µέρος του επιπέδου, εκεί που τέµνει το έδαφος, το λέµε γραµµή
επιπέδου, έδαφος,
εδάφους ( ΓΕ )

4. βασικά στοιχεία της γραµµικής
προοπτικής
ΕΓ
ΕΓ

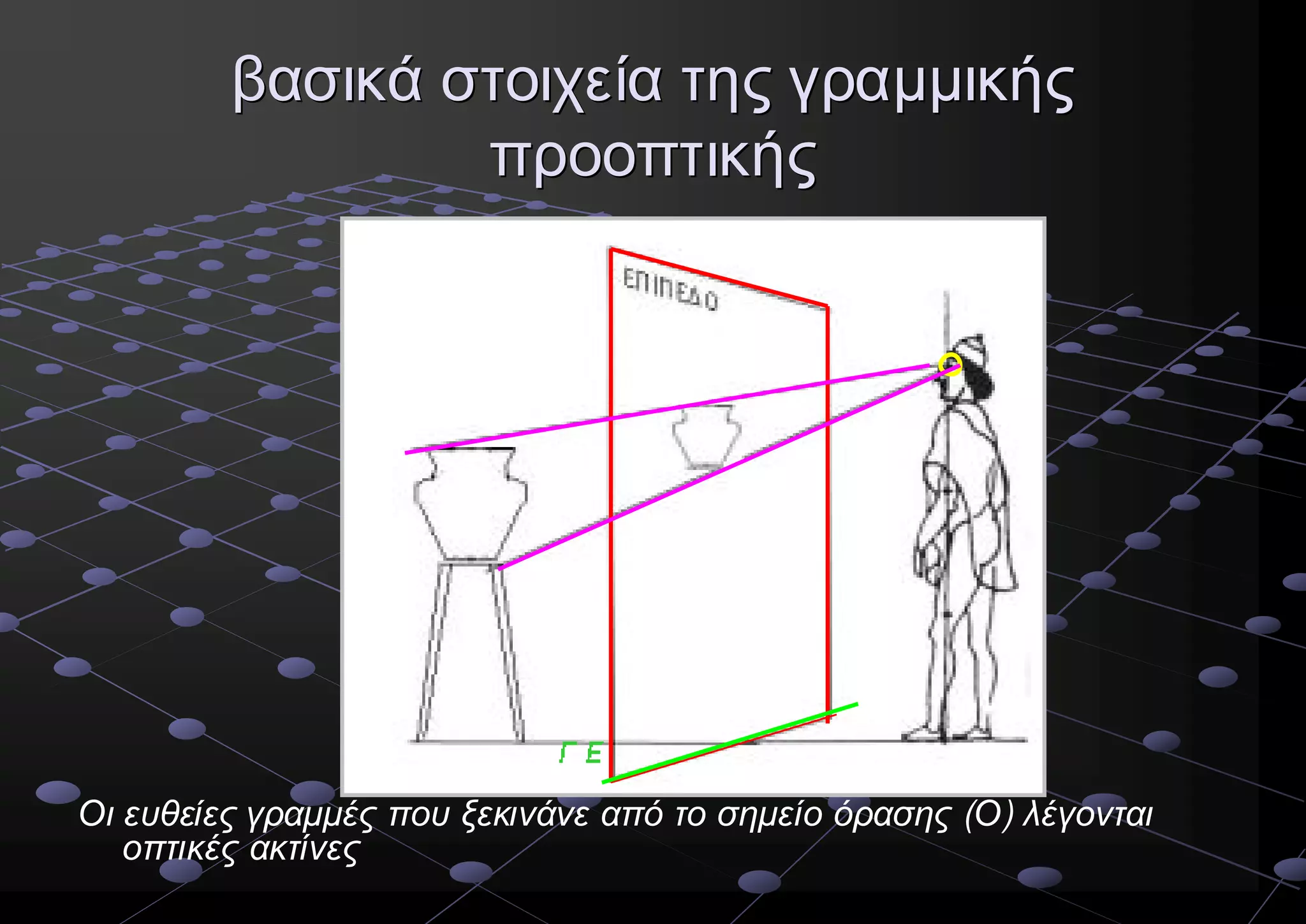

Οι ευθείες γραµµές που ξεκινάνε από το σηµείο όρασης (Ο) λέγονται
οπτικές ακτίνες

5. βασικά στοιχεία της γραµµικής
προοπτικής
ΟΓ
ΟΓ .
.
ΕΓ
ΕΓ
Απέναντι από το σηµείο όρασης και παράλληλα µε τη γραµµή εδάφους βρίσκεται η
Γραµµή Ορίζοντα ( Γ.Ο.). Η Γραµµή Ορίζοντα (ΓΟ) απέχει από τη Γραµµή Εδάφους
ΓΟ)
(ΓΕ) τόσο όσο είναι η απόσταση από το έδαφος µέχρι το σηµείο όρασης Ο
ΓΕ)

6. βασικά στοιχεία της γραµµικής
προοπτικής
ΟΓ
ΟΓ .
.
ΕΓ
ΕΓ
Η Γραµµή Ορίζοντα (ΓΟ) είναι καθοριστική για τη θέση και το ύψος των
ΓΟ)
αντικειµένων στο χώρο.
χώρο.
