4. mengembang & melelas(penghawa dingin)
Dokumen tersebut membahas tentang cara-cara mengembang dan menyambung tiub kuprum. Terdapat dua jenis penyambungan yaitu pengembangan dan swaging. Pengembangan dilakukan dengan alat pengembang untuk melebarkan ujung tiub sementara swaging menyambung dua tiub dengan melebarkan salah satu ujungnya untuk dimasukkan ke tiub lain. Dokumen ini juga menjelaskan peralatan dan prosedur yang diperluk
4. mengembang & melelas(penghawa dingin)
- 2. PELAJAR-PELAJAR MESTI BOLEH : NYATAKANCARA-CARA UNTUK MENGEMBANG TIUB KUPRUM. NYATAKAN JENIS-JENIS MENGEMBANG TIUB KUPRUM NYATAKAN PERALATAN PENGEMBANG
- 3. Pengembangan tiub kuprum Pengembanganialah proses pengembangkan hujung tiub kuprum untuk tujuan penyambungan dengan menggunakan nat kembang.
- 4.
- 5. PERALATAN UNTUK MEMBUAT PENGEMBANGANTIUB KUPRUM : SET ALAT PENGEMBANG.
- 7.

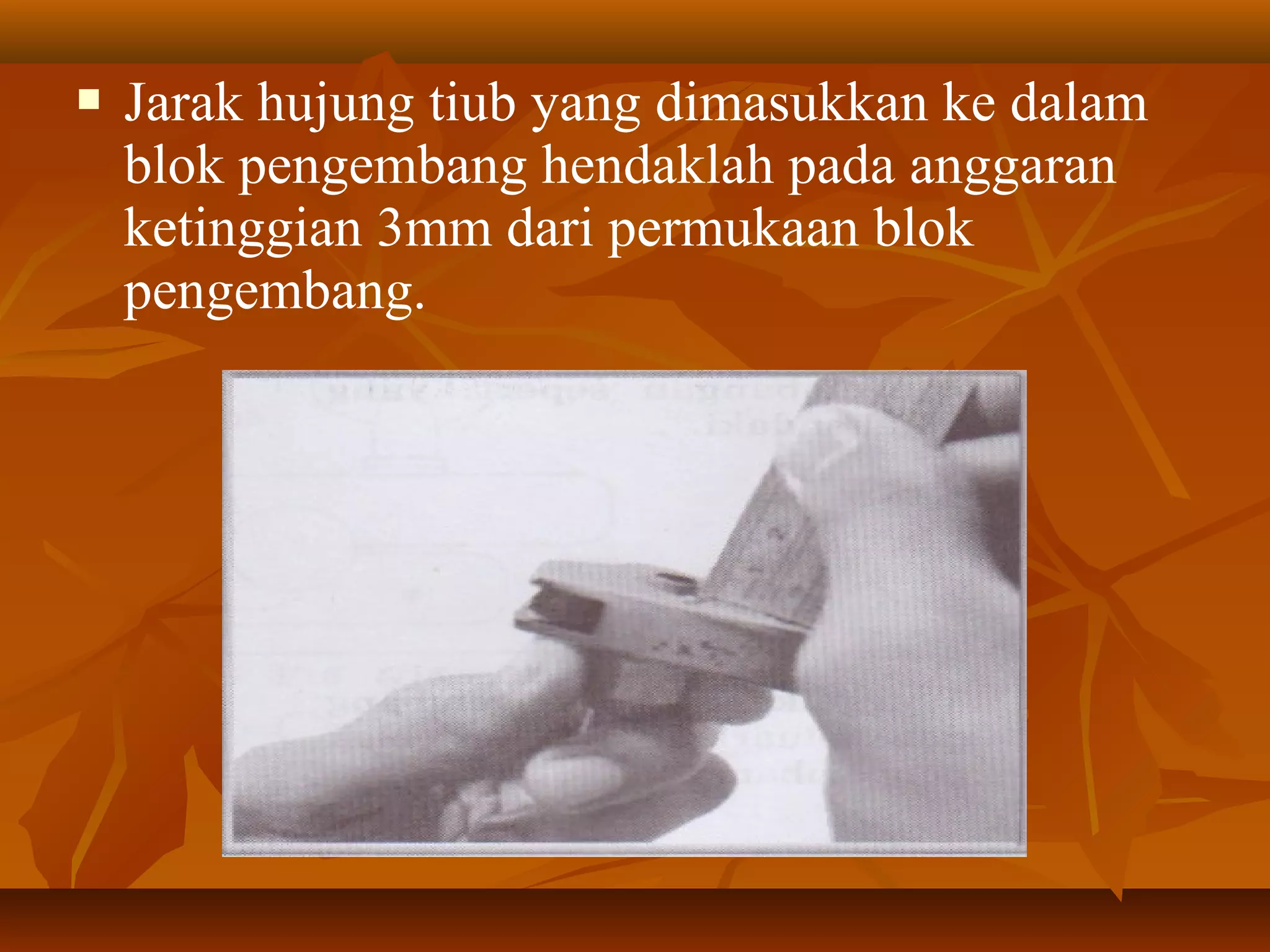

- 8. Jarak hujung tiubyang dimasukkan ke dalam blok pengembang hendaklah pada anggaran ketinggian 3mm dari permukaan blok pengembang.
- 9. Ketatkan kedua-dua natpengetat pada blok pengembang.
- 10. Masukkan alat pengembangke dalam blok pengembang dan putarkan bar pengembang supaya kon pengembang terletak kemas pada hujung tiub.
- 11. Ketatkan kon sehinggatiub kuprum membentuk pengembangan seperti yang dikehendaki
- 12. Tanggalkan alat pengembangdan keluarkan tiub dari blok pengembang.
- 13. Masukkan nat pengembanguntuk memastikan pengembangan tiub tersebut sesuai digunakan.
- 14. Membuat Swaging tiubkuprum Swaging ialah proses penyambungan dua tiub kuprum yang sama saiz.Dalam proses ini satu tiub akan dibesarkan dan satu lagi akan di masukkan kedalam hujung tiub yang sudah dibesarkan tadi. Terdapat dua cara membuat swaging iaitu dengan penanda swaging dan bar swaging.
- 15. Peralatan untuk membuatswaging
- 16. Prosedur membuat Swaging Masukkantiub kuprum kedalam blok swaging mengikut saiz yang di kehendaki.
- 17. Pastikan ketinggian hujungtiub yang dimasukkan ke dalam blok swaging dalam anggaran 10mm dari permukaan blok swaging bergantung pada saiz tiub.
- 18. Ketatkan kedua-dua natpengetat pada blok swaging.
- 19. Masukkan bar swagingkedalam blok swaging dan putarkan bar swaging supaya terletak pada hujung tiub.
- 20. Ketatkan bar swagingsehingga hujung tiub kuprum membentuk swaging.
- 21. Tanggalkan bar swagingdan keluarkan tiub dari blok swaging. Masukkan tiub kuprum lain yang tidak di swaging untuk memastikan swaging tersebut kemas.
- 22. Kaedah membuat swagingmenggunakan block pengembang dan alat swaging jenis penanda
- 25.
