Teks tersebut merangkum berbagai komponen jaringan komputer mulai dari kabel, konektor, hub, switch, repeater, router, modem, LAN card, hingga server dan bridge. Kabel yang dijelaskan meliputi kabel twisted pair, kabel koaksial, dan kabel serat optik. Perangkat pendukung lainnya seperti hub, switch, repeater, dan router membantu menghubungkan dan mengelola lalu lintas data di jaringan.

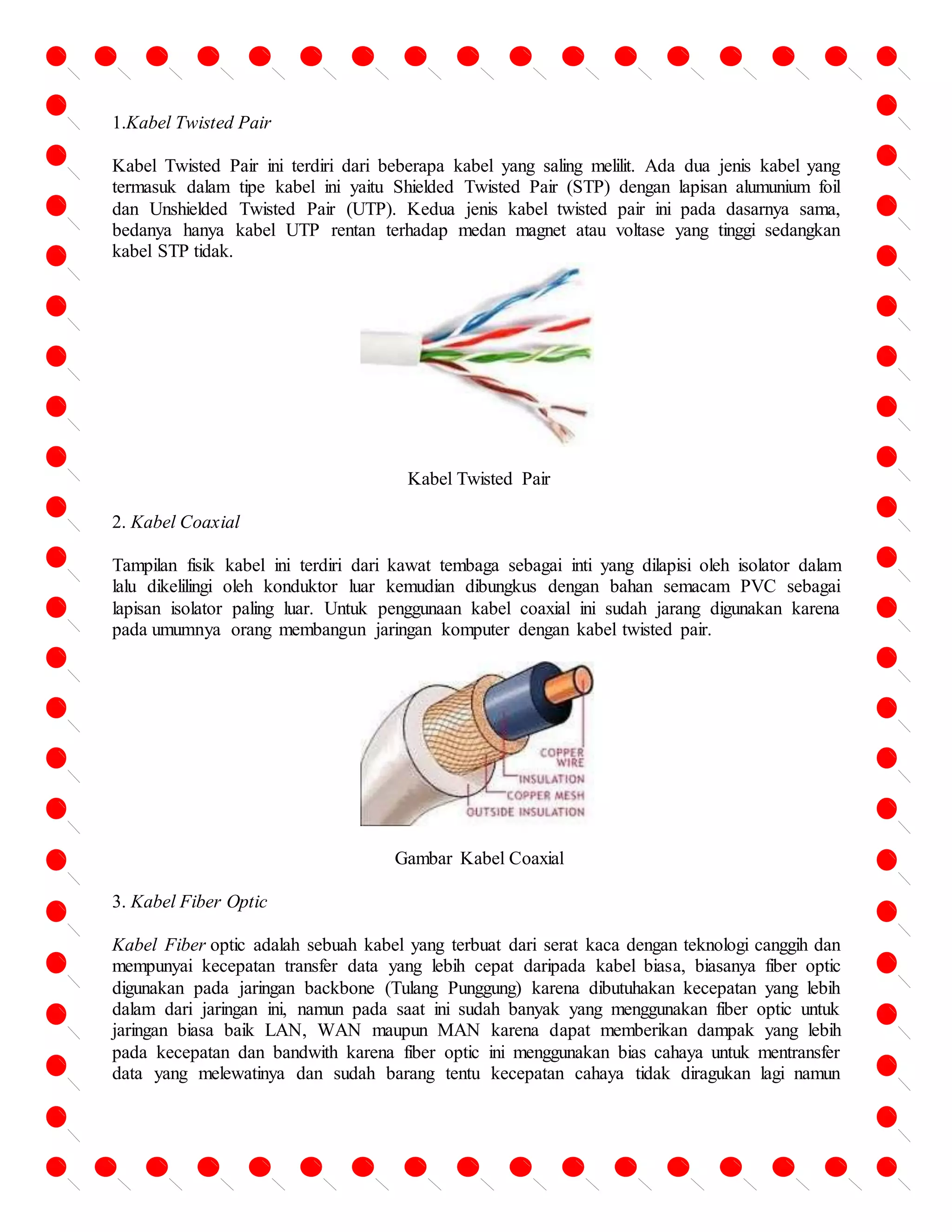

1. 1.Kabel Twisted Pair
Kabel Twisted Pair ini terdiri dari beberapa kabel yang saling melilit. Ada dua jenis kabel yang
termasuk dalam tipe kabel ini yaitu Shielded Twisted Pair (STP) dengan lapisan alumunium foil
dan Unshielded Twisted Pair (UTP). Kedua jenis kabel twisted pair ini pada dasarnya sama,
bedanya hanya kabel UTP rentan terhadap medan magnet atau voltase yang tinggi sedangkan
kabel STP tidak.
Kabel Twisted Pair
2. Kabel Coaxial
Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai inti yang dilapisi oleh isolator dalam
lalu dikelilingi oleh konduktor luar kemudian dibungkus dengan bahan semacam PVC sebagai
lapisan isolator paling luar. Untuk penggunaan kabel coaxial ini sudah jarang digunakan karena
pada umumnya orang membangun jaringan komputer dengan kabel twisted pair.
Gambar Kabel Coaxial
3. Kabel Fiber Optic
Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan teknologi canggih dan
mempunyai kecepatan transfer data yang lebih cepat daripada kabel biasa, biasanya fiber optic
digunakan pada jaringan backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih
dalam dari jaringan ini, namun pada saat ini sudah banyak yang menggunakan fiber optic untuk
jaringan biasa baik LAN, WAN maupun MAN karena dapat memberikan dampak yang lebih
pada kecepatan dan bandwith karena fiber optic ini menggunakan bias cahaya untuk mentransfer
data yang melewatinya dan sudah barang tentu kecepatan cahaya tidak diragukan lagi namun

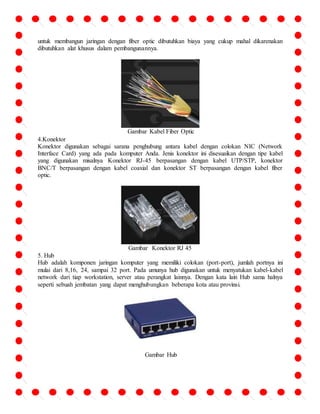

2. untuk membangun jaringan dengan fiber optic dibutuhkan biaya yang cukup mahal dikarenakan
dibutuhkan alat khusus dalam pembangunannya.
Gambar Kabel Fiber Optic
4.Konektor
Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan NIC (Network
Interface Card) yang ada pada komputer Anda. Jenis konektor ini disesuaikan dengan tipe kabel
yang digunakan misalnya Konektor RJ-45 berpasangan dengan kabel UTP/STP, konektor
BNC/T berpasangan dengan kabel coaxial dan konektor ST berpasangan dengan kabel fiber
optic.
Gambar Konektor RJ 45
5. Hub
Hub adalah komponen jaringan komputer yang memiliki colokan (port-port), jumlah portnya ini
mulai dari 8,16, 24, sampai 32 port. Pada umunya hub digunakan untuk menyatukan kabel-kabel
network dari tiap workstation, server atau perangkat lainnya. Dengan kata lain Hub sama halnya
seperti sebuah jembatan yang dapat menghubungkan beberapa kota atau provinsi.
Gambar Hub

3. 6. Switch
Switch pada prinsipnya sama dengan hub bedanya switch lebih pintar daripada hub karena
mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ke tujuan. Selain itu
switch juga memiliki kecepatan transfer data dari server ke workstation atau sebaliknya.
Gambar Swicth
7. Repeater
Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal yang diterima dari
satu segmen kabel LAN ke segmen LAN berikutnya akan dipancarkan kembali dengan kekuatan
sinyal asli pada segmen LAN pertama sehingga dengan adanya repeater ini, jarak antara dua
jaringan komputer dapat diperluas.
Gambar Repeater
8.Router
Router memiliki kemampuan untuk menyaring atau menfilter data yang lalu lalang di jaringan
berdasarkan aturan atau protocol tertentu. Sama seperti hub/switch, router juga dapat digunakan
untuk menghubungkan beberapa jaringan seperti jaringan model LAN, MAN, bahkan WAN.
Gambar Rooter

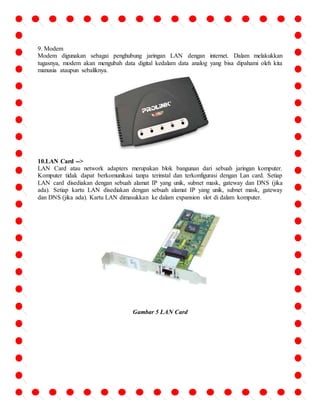

4. 9. Modem
Modem digunakan sebagai penghubung jaringan LAN dengan internet. Dalam melakukkan
tugasnya, modem akan mengubah data digital kedalam data analog yang bisa dipahami oleh kita
manusia ataupun sebaliknya.
10.LAN Card -->
LAN Card atau network adapters merupakan blok bangunan dari sebuah jaringan komputer.
Komputer tidak dapat berkomunikasi tanpa terinstal dan terkonfigurasi dengan Lan card. Setiap
LAN card disediakan dengan sebuah alamat IP yang unik, subnet mask, gateway dan DNS (jika
ada). Setiap kartu LAN disediakan dengan sebuah alamat IP yang unik, subnet mask, gateway
dan DNS (jika ada). Kartu LAN dimasukkan ke dalam expansion slot di dalam komputer.
Gambar 5 LAN Card

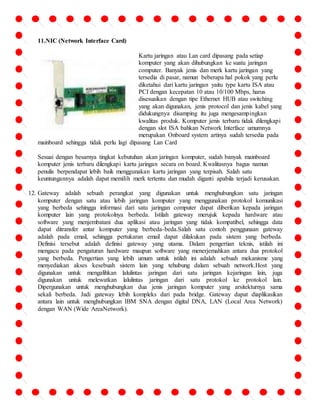

5. 11.NIC (Network Interface Card)
Kartu jaringan atau Lan card dipasang pada setiap
komputer yang akan dihubungkan ke suatu jaringan
computer. Banyak jenis dan merk kartu jaringan yang
tersedia di pasar, namun beberapa hal pokok yang perlu
diketahui dari kartu jaringan yaitu type kartu ISA atau
PCI dengan kecepatan 10 atau 10/100 Mbps, harus
disesuaikan dengan tipe Ethernet HUB atau switching
yang akan digunakan, jenis protocol dan jenis kabel yang
didukungnya disamping itu juga mengesampingkan
kwalitas produk. Komputer jenis terbaru tidak dilengkapi
dengan slot ISA bahkan Network Interface umumnya
merupakan Onboard system artinya sudah tersedia pada
mainboard sehingga tidak perlu lagi dipasang Lan Card
Sesuai dengan besarnya tingkat kebutuhan akan jaringan komputer, sudah banyak mainboard
komputer jenis terbaru dilengkapi kartu jaringan secara on board. Kwalitasnya bagus namun
penulis berpendapat lebih baik menggunakan kartu jaringan yang terpisah. Salah satu
keuntungannya adalah dapat memilih merk tertentu dan mudah diganti apabila terjadi kerusakan.
12. Gateway adalah sebuah perangkat yang digunakan untuk menghubungkan satu jaringan
komputer dengan satu atau lebih jaringan komputer yang menggunakan protokol komunikasi
yang berbeda sehingga informasi dari satu jaringan computer dapat diberikan kepada jaringan
komputer lain yang protokolnya berbeda. Istilah gateway merujuk kepada hardware atau
software yang menjembatani dua aplikasi atau jaringan yang tidak kompatibel, sehingga data
dapat ditransfer antar komputer yang berbeda-beda.Salah satu contoh penggunaan gateway
adalah pada email, sehingga pertukaran email dapat dilakukan pada sistem yang berbeda.
Definisi tersebut adalah definisi gateway yang utama. Dalam pengertian teknis, istilah ini
mengacu pada pengaturan hardware maupun software yang menerjemahkan antara dua protokol
yang berbeda. Pengertian yang lebih umum untuk istilah ini adalah sebuah mekanisme yang
menyediakan akses kesebuah sistem lain yang tehubung dalam sebuah network.Host yang
digunakan untuk mengalihkan lalulintas jaringan dari satu jaringan kejaringan lain, juga
digunakan untuk melewatkan lalulintas jaringan dari satu protokol ke protokol lain.
Dipergunakan untuk menghubungkan dua jenis jaringan komputer yang arsitekturnya sama
sekali berbeda. Jadi gateway lebih kompleks dari pada bridge. Gateway dapat diaplikasikan
antara lain untuk menghubungkan IBM SNA dengan digital DNA, LAN (Local Area Network)
dengan WAN (Wide AreaNetwork).

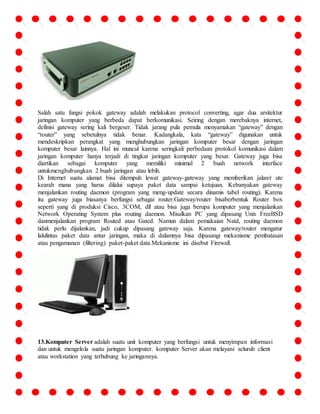

6. Salah satu fungsi pokok gateway adalah melakukan protocol converting, agar dua arsitektur
jaringan komputer yang berbeda dapat berkomunikasi. Seiring dengan merebaknya internet,
definisi gateway sering kali bergeser. Tidak jarang pula pemula menyamakan “gateway” dengan
“router” yang sebetulnya tidak benar. Kadangkala, kata “gateway” digunakan untuk
mendeskripkan perangkat yang menghubungkan jaringan komputer besar dengan jaringan
komputer besar lainnya. Hal ini muncul karena seringkali perbedaan protokol komunikasi dalam
jaringan komputer hanya terjadi di tingkat jaringan komputer yang besar. Gateway juga bisa
diartikan sebagai komputer yang memiliki minimal 2 buah network interface
untukmenghubungkan 2 buah jaringan atau lebih.
Di Internet suatu alamat bisa ditempuh lewat gateway-gateway yang memberikan jalan/r ute
kearah mana yang harus dilalui supaya paket data sampai ketujuan. Kebanyakan gateway
menjalankan routing daemon (program yang meng-update secara dinamis tabel routing). Karena
itu gateway juga biasanya berfungsi sebagai router.Gateway/router bisaberbentuk Router box
seperti yang di produksi Cisco, 3COM, dll atau bisa juga berupa komputer yang menjalankan
Network Operating System plus routing daemon. Misalkan PC yang dipasang Unix FreeBSD
danmenjalankan program Routed atau Gated. Namun dalam pemakaian Natd, routing daemon
tidak perlu dijalankan, jadi cukup dipasang gateway saja. Karena gateway/router mengatur
lalulintas paket data antar jaringan, maka di dalamnya bisa dipasangi mekanisme pembatasan
atau pengamanan (filtering) paket-paket data.Mekanisme ini disebut Firewall.
13.Komputer Server adalah suatu unit komputer yang berfungsi untuk menyimpan informasi
dan untuk mengelola suatu jaringan komputer. komputer Server akan melayani seluruh client
atau workstation yang terhubung ke jaringannya.

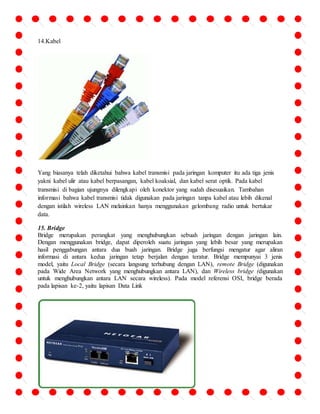

7. 14.Kabel
Yang biasanya telah diketahui bahwa kabel transmisi pada jaringan komputer itu ada tiga jenis
yakni kabel ulir atau kabel berpasangan, kabel koaksial, dan kabel serat optik. Pada kabel
transmisi di bagian ujungnya dilengkapi oleh konektor yang sudah disesuaikan. Tambahan
informasi bahwa kabel transmisi tidak digunakan pada jaringan tanpa kabel atau lebih dikenal
dengan istilah wireless LAN melainkan hanya menggunakan gelombang radio untuk bertukar
data.
15. Bridge
Bridge merupakan perangkat yang menghubungkan sebuah jaringan dengan jaringan lain.
Dengan menggunakan bridge, dapat diperoleh suatu jaringan yang lebih besar yang merupakan
hasil penggabungan antara dua buah jaringan. Bridge juga berfungsi mengatur agar aliran
informasi di antara kedua jaringan tetap berjalan dengan teratur. Bridge mempunyai 3 jenis
model, yaitu Local Bridge (secara langsung terhubung dengan LAN), remote Bridge (digunakan
pada Wide Area Network yang menghubungkan antara LAN), dan Wireless bridge (digunakan
untuk menghubungkan antara LAN secara wireless). Pada model referensi OSI, bridge berada
pada lapisan ke-2, yaitu lapisan Data Link
