Dokumen tersebut merangkum berbagai jenis perangkat keras jaringan komputer seperti ethernet card, hub, switch, repeater, bridge, router, modem, dan kabel serta konektornya yang digunakan untuk membangun jaringan komputer.

1. KELOMPOK 1
SAVERINA RAHMANINGRUM
MIRNA ANJANI
OKNI EVIRAMAYANTI BR M
XII TKJ A
SMK KRISMA

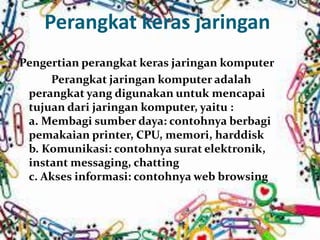

2. Perangkat keras jaringan
Pengertian perangkat keras jaringan komputer
Perangkat jaringan komputer adalah
perangkat yang digunakan untuk mencapai
tujuan dari jaringan komputer, yaitu :
a. Membagi sumber daya: contohnya berbagi
pemakaian printer, CPU, memori, harddisk
b. Komunikasi: contohnya surat elektronik,
instant messaging, chatting
c. Akses informasi: contohnyaweb browsing

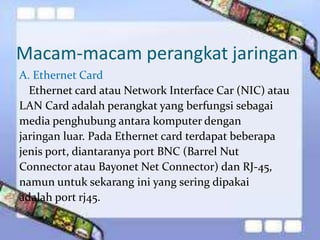

3. Macam-macam perangkat jaringan
A. Ethernet Card
Ethernet card atau Network Interface Car (NIC) atau
LAN Card adalah perangkat yang berfungsi sebagai
media penghubung antara komputer dengan
jaringan luar. Pada Ethernet card terdapat beberapa
jenis port, diantaranya port BNC (Barrel Nut
Connector atau Bayonet Net Connector) dan RJ-45,
namun untuk sekarang ini yang sering dipakai
adalah port rj45.

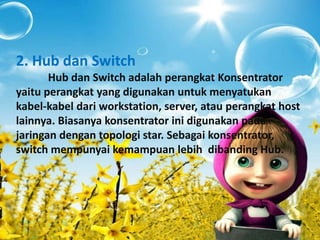

4. 2. Hub dan Switch
Hub dan Switch adalah perangkat Konsentrator
yaitu perangkat yang digunakan untuk menyatukan
kabel-kabel dari workstation, server, atau perangkat host
lainnya. Biasanya konsentrator ini digunakan pada
jaringan dengan topologi star. Sebagai konsentrator,
switch mempunyai kemampuan lebih dibanding Hub.

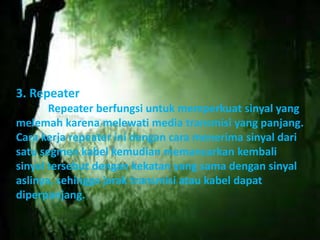

5. 3. Repeater
Repeater berfungsi untuk memperkuat sinyal yang
melemah karena melewati media transmisi yang panjang.
Cara kerja repeater ini dengan cara menerima sinyal dari
satu segmen kabel kemudian memancarkan kembali
sinyal tersebut dengan kekatan yang sama dengan sinyal
aslinya, sehingga jarak transmisi atau kabel dapat
diperpanjang.

6. 4. Bridge
Fungsi dari bridge hampir sama dengan repeater,
tetapi bridge mampu menghubungkan antar jaringan yang
menggunakan transmisi berbeda. Misalnya, jaringan
ethernet baseband denagn ethernet broadband. Bridge
dapat pula menghubungkan jaringan yang menggunakan
tipe kabel berbeda ataupun topologi yang berbeda. Bridge
dapat mengetahui alamat ip setiap komputer pada tiap-tiap
jaringan.

7. 5. Router
Router merupakan perangkat khusus yang
digunakan untuk menangani kenektivitas antara dua
jarinagn atau lebih yang terhubung melalui paket
switching. Cara kerja router dengan melihat alamat asal
dan alamat tujuan dari paket yang melewatinya
kemudian router memutuskan rute yang akan dilewati
paket tersebut untuk sampai ke tujuan. Router
mengetahui alamat masing-masing komputer
dilingkungan jaringan lokalnya, mengetahui alamat
bridge, dan router lainnya.

8. 6. Modem
Modem atau modulator-demodulator merupakan
perangkat yang berfungsi merubah sinyal analog menjadi
sinyal digital. Secara umum digunakan untuk memperoleh
koneksi internet baik menggunakan kabel telepon maupun
sinyal mobile.

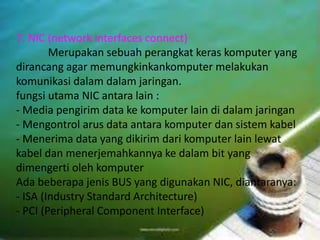

9. 7. NIC (network interfaces connect)
Merupakan sebuah perangkat keras komputer yang
dirancang agar memungkinkankomputer melakukan
komunikasi dalam dalam jaringan.
fungsi utama NIC antara lain :
- Media pengirim data ke komputer lain di dalam jaringan
- Mengontrol arus data antara komputer dan sistem kabel
- Menerima data yang dikirim dari komputer lain lewat
kabel dan menerjemahkannya ke dalam bit yang
dimengerti oleh komputer
Ada beberapa jenis BUS yang digunakan NIC, diantaranya:
- ISA (Industry Standard Architecture)
- PCI (Peripheral Component Interface)

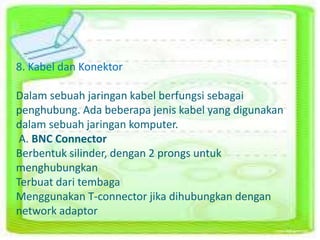

10. 8. Kabel dan Konektor
Dalam sebuah jaringan kabel berfungsi sebagai
penghubung. Ada beberapa jenis kabel yang digunakan
dalam sebuah jaringan komputer.
A. BNC Connector
Berbentuk silinder, dengan 2 prongs untuk
menghubungkan
Terbuat dari tembaga
Menggunakan T-connector jika dihubungkan dengan
network adaptor

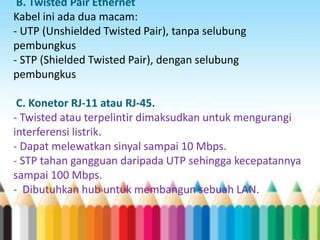

11. B. Twisted Pair Ethernet
Kabel ini ada dua macam:
- UTP (Unshielded Twisted Pair), tanpa selubung
pembungkus
- STP (Shielded Twisted Pair), dengan selubung
pembungkus
C. Konetor RJ-11 atau RJ-45.
- Twisted atau terpelintir dimaksudkan untuk mengurangi
interferensi listrik.
- Dapat melewatkan sinyal sampai 10 Mbps.
- STP tahan gangguan daripada UTP sehingga kecepatannya
sampai 100 Mbps.
- Dibutuhkan hub untuk membangun sebuah LAN.

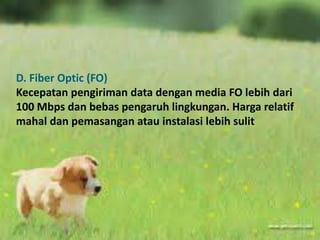

12. D. Fiber Optic (FO)
Kecepatan pengiriman data dengan media FO lebih dari
100 Mbps dan bebas pengaruh lingkungan. Harga relatif
mahal dan pemasangan atau instalasi lebih sulit
