1. Bandung 2009, by Hery dwi Y

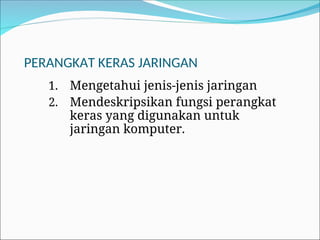

2. PERANGKAT KERAS JARINGAN
1. Mengetahui jenis-jenis jaringan
2. Mendeskripsikan fungsi perangkat
keras yang digunakan untuk
jaringan komputer.

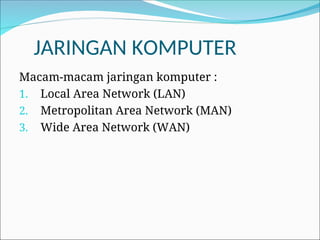

3. JARINGAN KOMPUTER
Macam-macam jaringan komputer :
1. Local Area Network (LAN)
2. Metropolitan Area Network (MAN)
3. Wide Area Network (WAN)

4. INTERNET WORKING (LAN,MAN,WAN)

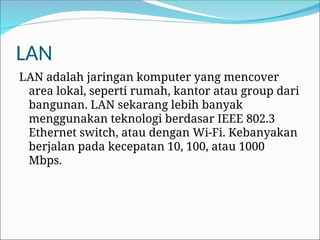

5. LAN
LAN adalah jaringan komputer yang mencover
area lokal, seperti rumah, kantor atau group dari
bangunan. LAN sekarang lebih banyak
menggunakan teknologi berdasar IEEE 802.3
Ethernet switch, atau dengan Wi-Fi. Kebanyakan
berjalan pada kecepatan 10, 100, atau 1000
Mbps.

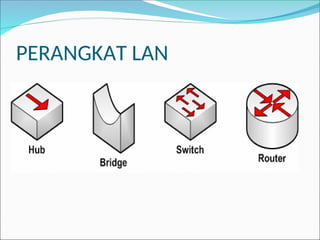

6. PERANGKAT LAN

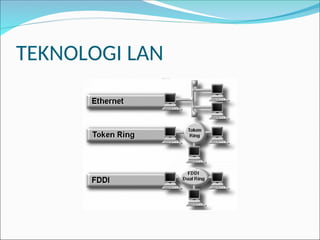

7. TEKNOLOGI LAN

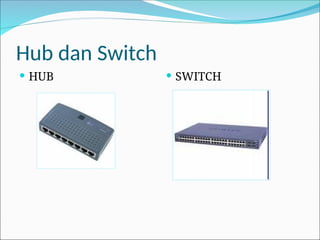

8. Hub dan Switch
 HUB  SWITCH

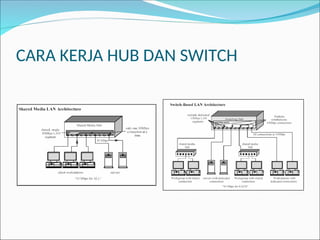

9. CARA KERJA HUB DAN SWITCH

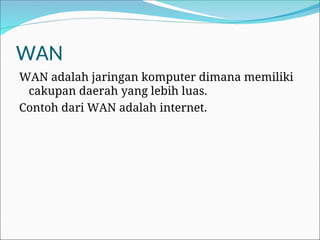

10. WAN
WAN adalah jaringan komputer dimana memiliki
cakupan daerah yang lebih luas.
Contoh dari WAN adalah internet.

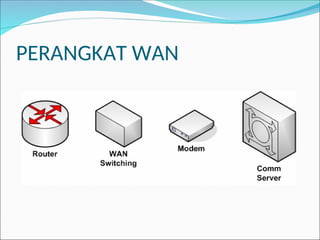

11. PERANGKAT WAN

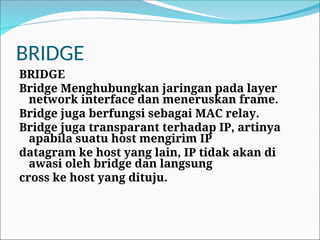

12. BRIDGE
BRIDGE
Bridge Menghubungkan jaringan pada layer
network interface dan meneruskan frame.
Bridge juga berfungsi sebagai MAC relay.
Bridge juga transparant terhadap IP, artinya
apabila suatu host mengirim IP
datagram ke host yang lain, IP tidak akan di
awasi oleh bridge dan langsung
cross ke host yang dituju.

13. ROUTER
ROUTER
Router Menghubungkan
jaringa pada layer
internetwork dan
mengarahkan jalur paket
data.
Router mampu memilih jalur
yang terbaik untuk
pengiriman data, karena
memiliki routing.
Dikarenakan router tidak
transparant terhadap IP,
maka router akan
meneruskan
paket berdasarkan alamat IP
dari data.

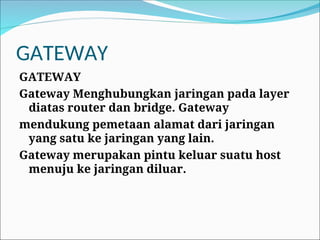

14. GATEWAY
GATEWAY
Gateway Menghubungkan jaringan pada layer
diatas router dan bridge. Gateway
mendukung pemetaan alamat dari jaringan
yang satu ke jaringan yang lain.
Gateway merupakan pintu keluar suatu host
menuju ke jaringan diluar.

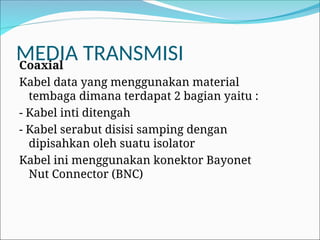

15. MEDIA TRANSMISI
Coaxial
Kabel data yang menggunakan material
tembaga dimana terdapat 2 bagian yaitu :
- Kabel inti ditengah
- Kabel serabut disisi samping dengan
dipisahkan oleh suatu isolator
Kabel ini menggunakan konektor Bayonet
Nut Connector (BNC)

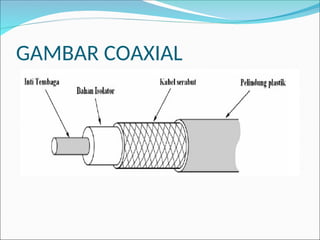

16. GAMBAR COAXIAL

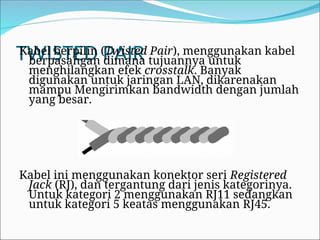

17. TWISTED PAIR
Kabel berpilin (Twisted Pair), menggunakan kabel
berpasangan dimana tujuannya untuk
menghilangkan efek crosstalk. Banyak
digunakan untuk jaringan LAN, dikarenakan
mampu Mengirimkan bandwidth dengan jumlah
yang besar.
Kabel ini menggunakan konektor seri Registered
Jack (RJ), dan tergantung dari jenis kategorinya.
Untuk kategori 2 menggunakan RJ11 sedangkan
untuk kategori 5 keatas menggunakan RJ45.

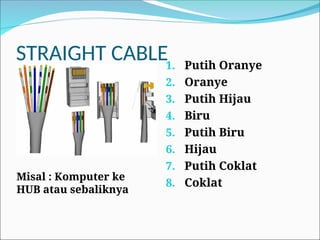

18. STRAIGHT CABLE1. Putih Oranye
2. Oranye
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat
Misal : Komputer ke
HUB atau sebaliknya

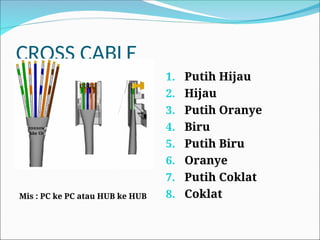

19. CROSS CABLE
1. Putih Hijau
2. Hijau
3. Putih Oranye
4. Biru
5. Putih Biru
6. Oranye
7. Putih Coklat
8. Coklat
Mis : PC ke PC atau HUB ke HUB
