Sistem pembuluh darah dan limfatik terdiri atas jaringan dan organ yang mengalirkan darah dan cairan limfe di seluruh tubuh. Pembuluh darah terdiri atas arteri, vena, dan kapiler yang mengalirkan darah, sementara sistem limfatik terdiri atas organ limfatik, pembuluh limfa, dan lymphonodus. Kedua sistem berperan penting dalam sirkulasi cairan di seluruh tubuh.

1. SISTEMSISTEM PEMBULUHPEMBULUH
((AngiologiAngiologiaa))
Oleh:Oleh:
Gracia Angelina Hendarti, MSi,Gracia Angelina Hendarti, MSi,
DrhDrh

2. Sistem PembuluhSistem Pembuluh
(Angiologia)(Angiologia)
 Sistem kardiovaskuler :
 jantung
 pembuluh darah
 Sistem lymphatika :
 organ lymfatik
 lymphonodus
 pembuluh lympa

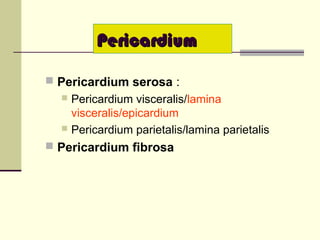

3.  Pericardium serosa :
 Pericardium visceralis/lamina
visceralis/epicardium
 Pericardium parietalis/lamina parietalis
 Pericardium fibrosa
PericardiumPericardium

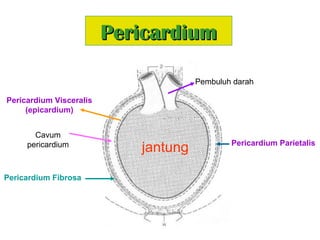

4. PericardiumPericardium
Pericardium Visceralis
(epicardium)
Pembuluh darah
jantung
Cavum
pericardium Pericardium Parietalis
Pericardium Fibrosa

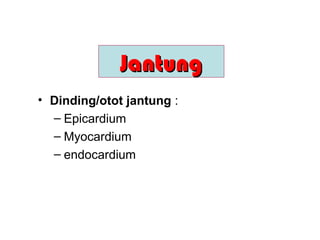

5. • Dinding/otot jantung :
– Epicardium
– Myocardium
– endocardium
JJantungantung

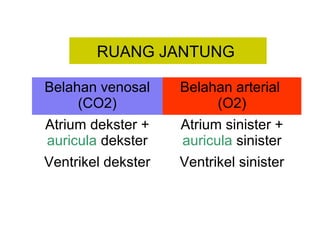

6. RUANG JANTUNG
Belahan venosal
(CO2)
Belahan arterial
(O2)
Atrium dekster +
auricula dekster
Atrium sinister +
auricula sinister
Ventrikel dekster Ventrikel sinister

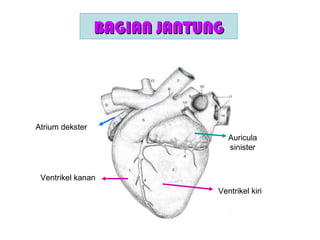

7. BAGIAN JANTUNGBAGIAN JANTUNG
Ventrikel kiri
Ventrikel kanan
Auricula
sinister
Atrium dekster

8. Bagian jantungBagian jantung
ventrikel
Ventrikel
kiri
Pembuluh darah
atrium
atrium
Septum interventrikularis
Pembuluh
Katub mitralisKatub tricuspidalis
LR
auricula

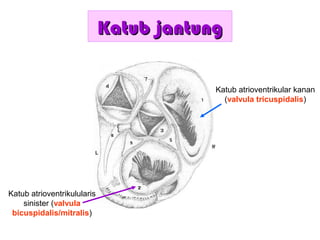

9. Katub jantungKatub jantung
Katub atrioventrikular kanan
(valvula tricuspidalis)
Katub atrioventrikulularis
sinister (valvula
bicuspidalis/mitralis)

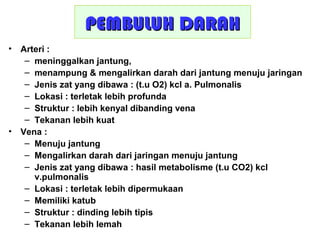

10. PEMBULUH DARAHPEMBULUH DARAH
• Arteri :
– meninggalkan jantung,
– menampung & mengalirkan darah dari jantung menuju jaringan
– Jenis zat yang dibawa : (t.u O2) kcl a. Pulmonalis
– Lokasi : terletak lebih profunda
– Struktur : lebih kenyal dibanding vena
– Tekanan lebih kuat
• Vena :
– Menuju jantung
– Mengalirkan darah dari jaringan menuju jantung
– Jenis zat yang dibawa : hasil metabolisme (t.u CO2) kcl
v.pulmonalis
– Lokasi : terletak lebih dipermukaan
– Memiliki katub
– Struktur : dinding lebih tipis
– Tekanan lebih lemah

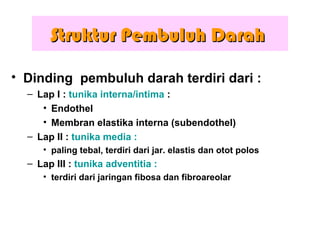

11. • Dinding pembuluh darah terdiri dari :
– Lap I : tunika interna/intima :
• Endothel
• Membran elastika interna (subendothel)
– Lap II : tunika media :
• paling tebal, terdiri dari jar. elastis dan otot polos
– Lap III : tunika adventitia :
• terdiri dari jaringan fibosa dan fibroareolar
Struktur Pembuluh DarahStruktur Pembuluh Darah

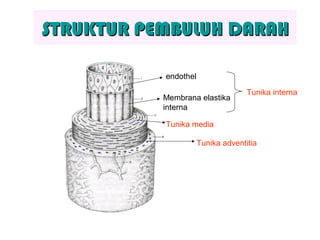

12. STRUKTUR PEMBULUH DARAHSTRUKTUR PEMBULUH DARAH
endothel
Membrana elastika
interna
Tunika interna
Tunika media
Tunika adventitia

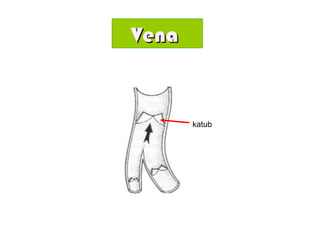

13. VenaVena
katub

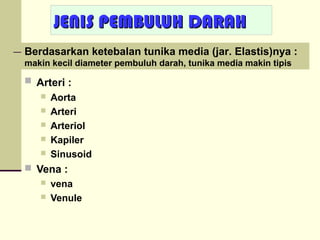

14. JENISJENIS PEMBULUH DARAHPEMBULUH DARAH
 Arteri :
 Aorta
 Arteri
 Arteriol
 Kapiler
 Sinusoid
 Vena :
 vena
 Venule
Berdasarkan ketebalan tunika media (jar. Elastis)nya :
makin kecil diameter pembuluh darah, tunika media makin tipis

15.  Arteri :
– Aorta : diameter paling besar, keluar dari jantung,
– Arteri : cabang dari aorta
– Arteriol : diameter kecil, sedikit lebih lebar dari kapiler,
berfungsi memompa darah perifer
– Kapiler :
 tempat cairan darah masuk ke jaringan intertitial
Pada organ tertentu, endothel kapiler yang masuk
kedalam organ didapatkan pori-pori.
Ex : pada vili-vili usus dan glomerulus

16. Kapiler :
Jumlah kapiler beragam bergantung aktivitas
organ.
Contoh :
– organ yang mempunyai jumlah kapiler yang
banyak  kelenjar endokrin, substansia kelabu
sistem syaraf pusat, ginjal, jantung, otot kulit
dan jaringan lemak
– organ yang sedikit mengandung kapiler 
tendo, fascia, ligamen dan tulang

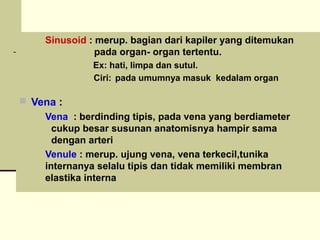

17.  Sinusoid : merup. bagian dari kapiler yang ditemukan
pada organ- organ tertentu.
 Ex: hati, limpa dan sutul.
 Ciri: pada umumnya masuk kedalam organ
 Vena :
 Vena : berdinding tipis, pada vena yang berdiameter
cukup besar susunan anatomisnya hampir sama
dengan arteri
 Venule : merup. ujung vena, vena terkecil,tunika
internanya selalu tipis dan tidak memiliki membran
elastika interna

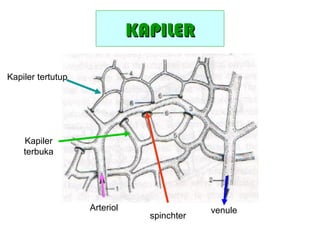

18. KAPILERKAPILER
Arteriol venule
Kapiler
terbuka
spinchter
Kapiler tertutup

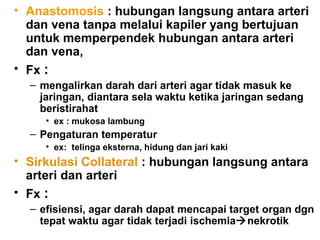

19. • Anastomosis : hubungan langsung antara arteri
dan vena tanpa melalui kapiler yang bertujuan
untuk memperpendek hubungan antara arteri
dan vena,
• Fx :
– mengalirkan darah dari arteri agar tidak masuk ke
jaringan, diantara sela waktu ketika jaringan sedang
beristirahat
• ex : mukosa lambung
– Pengaturan temperatur
• ex: telinga eksterna, hidung dan jari kaki
• Sirkulasi Collateral : hubungan langsung antara
arteri dan arteri
• Fx :
– efisiensi, agar darah dapat mencapai target organ dgn
tepat waktu agar tidak terjadi ischemianekrotik

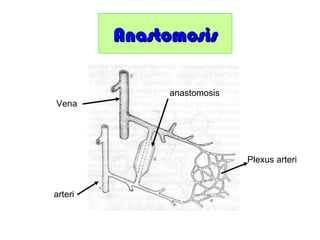

20. AnastomosisAnastomosis
Vena
arteri
anastomosis
Plexus arteri

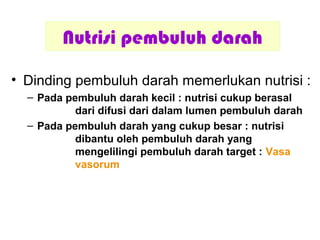

21. Nutrisi pembuluh darah
• Dinding pembuluh darah memerlukan nutrisi :
– Pada pembuluh darah kecil : nutrisi cukup berasal
dari difusi dari dalam lumen pembuluh darah
– Pada pembuluh darah yang cukup besar : nutrisi
dibantu oleh pembuluh darah yang
mengelilingi pembuluh darah target : Vasa
vasorum

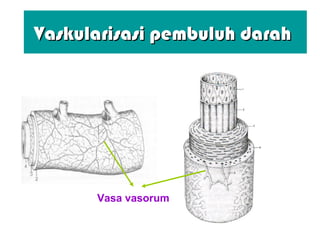

22. Vaskularisasi pembuluh darahVaskularisasi pembuluh darah
Vasa vasorum

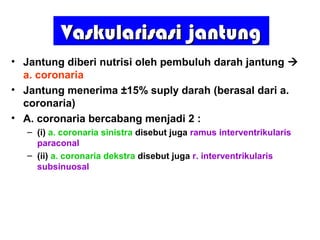

23. Vaskularisasi jantungVaskularisasi jantung
• Jantung diberi nutrisi oleh pembuluh darah jantung 
a. coronaria
• Jantung menerima ±15% suply darah (berasal dari a.
coronaria)
• A. coronaria bercabang menjadi 2 :
– (i) a. coronaria sinistra disebut juga ramus interventrikularis
paraconal
– (ii) a. coronaria dekstra disebut juga r. interventrikularis
subsinuosal

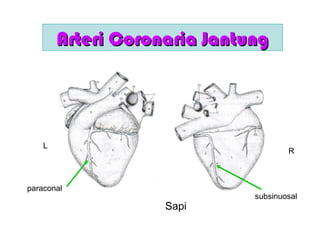

24. Arteri Coronaria JantungArteri Coronaria Jantung
Sapi
L
R
paraconal
subsinuosal

25. • Arteri dan vena mendapat innervasi dari syaraf
motorik dan juga sensorik
• Syaraf motorik berguna untuk mengontrol
pelebaran dan penyempitan lumen pembuluh
darah
• Syaraf sensorik, akhiran syarafnya berfungsi
untuk merespon terhadap perubahan tekanan
O2-CO2 dan konsentrasi ion Hidrogen (H+)
dalam aliran darah
IInnervasi pembuluh darahnnervasi pembuluh darah

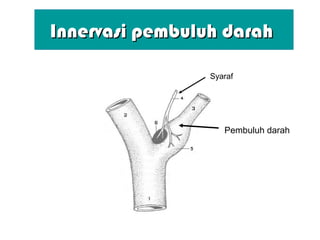

26. IInnervasi pembuluh darahnnervasi pembuluh darah
Pembuluh darah
Syaraf

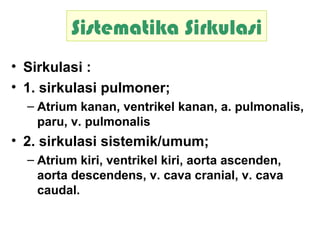

27. Sistematika Sirkulasi
• Sirkulasi :
• 1. sirkulasi pulmoner;
– Atrium kanan, ventrikel kanan, a. pulmonalis,
paru, v. pulmonalis
• 2. sirkulasi sistemik/umum;
– Atrium kiri, ventrikel kiri, aorta ascenden,
aorta descendens, v. cava cranial, v. cava
caudal.

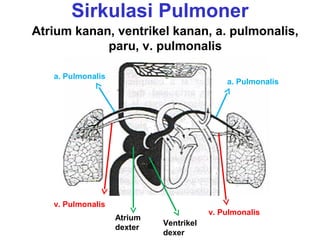

28. Sirkulasi Pulmoner
Atrium kanan, ventrikel kanan, a. pulmonalis,
paru, v. pulmonalis
a. Pulmonalis
a. Pulmonalis
v. Pulmonalis
v. Pulmonalis
Atrium
dexter
Ventrikel
dexer

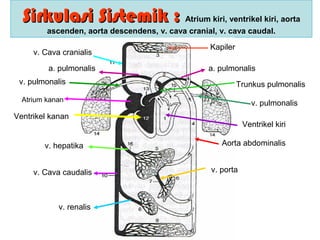

29. Sirkulasi SistemikSirkulasi Sistemik :: Atrium kiri, ventrikel kiri, aorta
ascenden, aorta descendens, v. cava cranial, v. cava caudal.
Ventrikel kiri
Trunkus pulmonalis
Kapiler
Aorta abdominalisv. hepatika
v. porta
v. renalis
v. Cava caudalis
Atrium kanan
v. Cava cranialis
Ventrikel kanan
v. pulmonalis
a. pulmonalisa. pulmonalis
v. pulmonalis

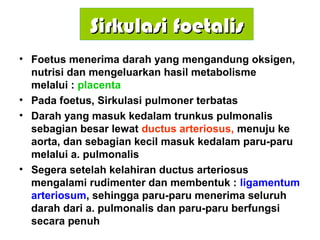

30. Sirkulasi foetalisSirkulasi foetalis
• Foetus menerima darah yang mengandung oksigen,
nutrisi dan mengeluarkan hasil metabolisme
melalui : placenta
• Pada foetus, Sirkulasi pulmoner terbatas
• Darah yang masuk kedalam trunkus pulmonalis
sebagian besar lewat ductus arteriosus, menuju ke
aorta, dan sebagian kecil masuk kedalam paru-paru
melalui a. pulmonalis
• Segera setelah kelahiran ductus arteriosus
mengalami rudimenter dan membentuk : ligamentum
arteriosum, sehingga paru-paru menerima seluruh
darah dari a. pulmonalis dan paru-paru berfungsi
secara penuh

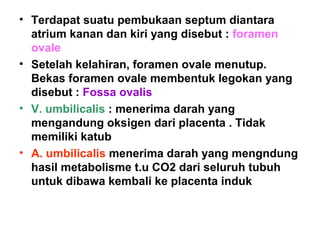

31. • Terdapat suatu pembukaan septum diantara
atrium kanan dan kiri yang disebut : foramen
ovale
• Setelah kelahiran, foramen ovale menutup.
Bekas foramen ovale membentuk legokan yang
disebut : Fossa ovalis
• V. umbilicalis : menerima darah yang
mengandung oksigen dari placenta . Tidak
memiliki katub
• A. umbilicalis menerima darah yang mengndung
hasil metabolisme t.u CO2 dari seluruh tubuh
untuk dibawa kembali ke placenta induk

32. Sirkulasi foetalisSirkulasi foetalis
Ductus arteriosus
v. umbilicalis
Ductus venosus
Foramen ovale
a. umbilicalis
PLASENTA

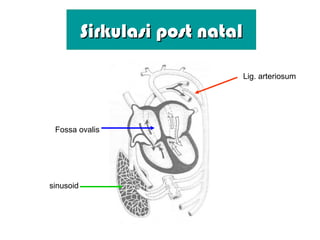

33. SirkulasiSirkulasi post natalpost natal
Lig. arteriosum
sinusoid
Fossa ovalis

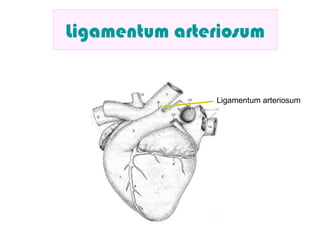

34. Ligamentum arteriosum
Ligamentum arteriosum

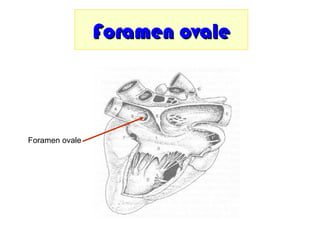

35. Foramen ovaleForamen ovale
Foramen ovale

36. Beberapa pembuluh darah yangBeberapa pembuluh darah yang
perlu diketahuiperlu diketahui
• Trunkus brachiocephalicus (untuk kepala-kaki depan):
– A. carotis communis : untuk wilayah kepala-leher
– A. axillaris : untuk wilayah kaki depan
• Aorta abdominalis : untuk wilayah perut kearah caudal
• A. iliaca eksterna : untuk wilayah kaki belakang
• A. iliaca interna : untuk wilayah urogenital
Arteri
• V. Jugularis
• V. cava caudalis
Vena :

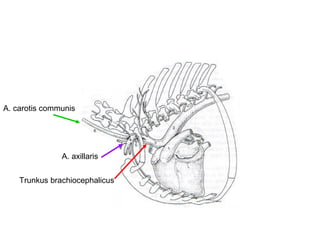

37. Trunkus brachiocephalicus
A. carotis communis
A. axillaris

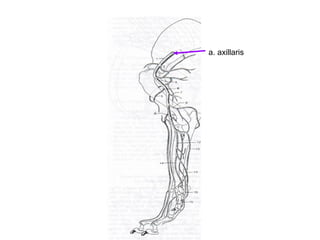

38. a. axillaris

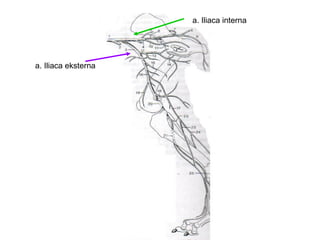

39. a. Iliaca eksterna
a. Iliaca interna

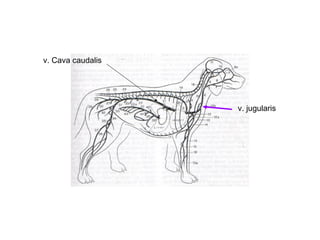

40. v. jugularis
v. Cava caudalis

41. ANGIOLOGIANGIOLOGI
SISTEM LIMFATIKSISTEM LIMFATIK

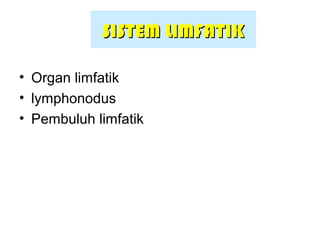

42. SISTEM LIMFATIKSISTEM LIMFATIK
• Organ limfatik
• lymphonodus
• Pembuluh limfatik

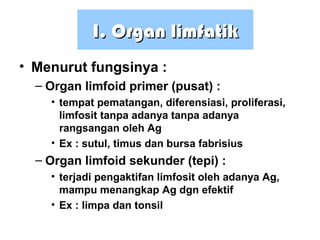

43. I. OrganI. Organ limfatiklimfatik
• Menurut fungsinya :
– Organ limfoid primer (pusat) :
• tempat pematangan, diferensiasi, proliferasi,
limfosit tanpa adanya tanpa adanya
rangsangan oleh Ag
• Ex : sutul, timus dan bursa fabrisius
– Organ limfoid sekunder (tepi) :
• terjadi pengaktifan limfosit oleh adanya Ag,
mampu menangkap Ag dgn efektif
• Ex : limpa dan tonsil

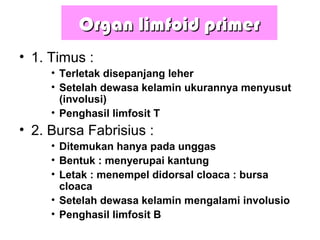

44. Organ limfoid primerOrgan limfoid primer
• 1. Timus :
• Terletak disepanjang leher
• Setelah dewasa kelamin ukurannya menyusut
(involusi)
• Penghasil limfosit T
• 2. Bursa Fabrisius :
• Ditemukan hanya pada unggas
• Bentuk : menyerupai kantung
• Letak : menempel didorsal cloaca : bursa
cloaca
• Setelah dewasa kelamin mengalami involusio
• Penghasil limfosit B

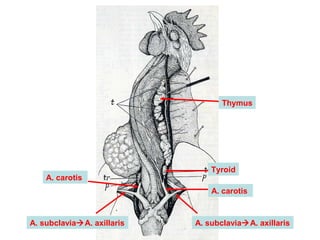

45. A. carotis
A. subclaviaA. axillarisA. subclaviaA. axillaris
A. carotis
Thymus
Tyroid

46. Gumboro (Infeksius Bursal Dieseas)
• Causa : virus Birnaviridae
• PA :
– kebengkakan pada bursa dengan masa keju
didalamnya
– Bercak perdarahan pada otot dada dan paha

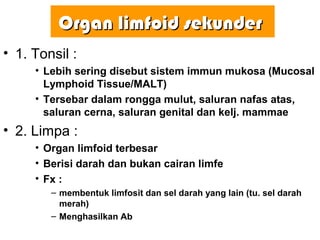

47. OrganOrgan limfoid sekunderlimfoid sekunder
• 1. Tonsil :
• Lebih sering disebut sistem immun mukosa (Mucosal
Lymphoid Tissue/MALT)
• Tersebar dalam rongga mulut, saluran nafas atas,
saluran cerna, saluran genital dan kelj. mammae
• 2. Limpa :
• Organ limfoid terbesar
• Berisi darah dan bukan cairan limfe
• Fx :
– membentuk limfosit dan sel darah yang lain (tu. sel darah
merah)
– Menghasilkan Ab

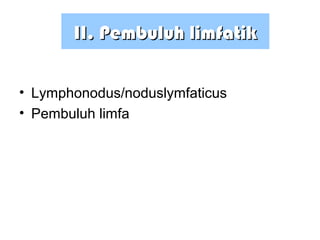

48. II. Pembuluh limfatikII. Pembuluh limfatik
• Lymphonodus/noduslymfaticus
• Pembuluh limfa

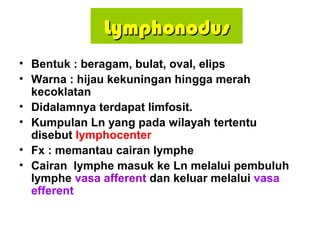

49. LymphonodusLymphonodus
• Bentuk : beragam, bulat, oval, elips
• Warna : hijau kekuningan hingga merah
kecoklatan
• Didalamnya terdapat limfosit.
• Kumpulan Ln yang pada wilayah tertentu
disebut lymphocenter
• Fx : memantau cairan lymphe
• Cairan lymphe masuk ke Ln melalui pembuluh
lymphe vasa afferent dan keluar melalui vasa
efferent

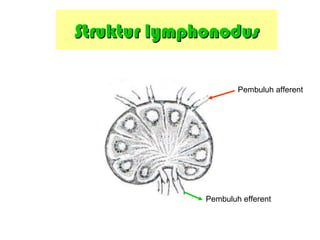

50. Struktur lymphonodusStruktur lymphonodus
Pembuluh afferent
Pembuluh efferent

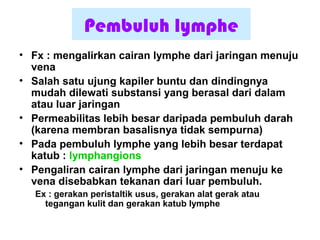

51. Pembuluh lymphe
• Fx : mengalirkan cairan lymphe dari jaringan menuju
vena
• Salah satu ujung kapiler buntu dan dindingnya
mudah dilewati substansi yang berasal dari dalam
atau luar jaringan
• Permeabilitas lebih besar daripada pembuluh darah
(karena membran basalisnya tidak sempurna)
• Pada pembuluh lymphe yang lebih besar terdapat
katub : lymphangions
• Pengaliran cairan lymphe dari jaringan menuju ke
vena disebabkan tekanan dari luar pembuluh.
Ex : gerakan peristaltik usus, gerakan alat gerak atau
tegangan kulit dan gerakan katub lymphe

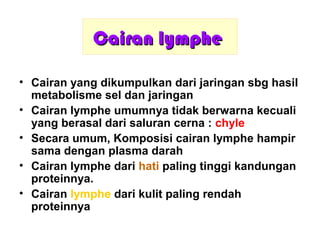

52. Cairan lympheCairan lymphe
• Cairan yang dikumpulkan dari jaringan sbg hasil
metabolisme sel dan jaringan
• Cairan lymphe umumnya tidak berwarna kecuali
yang berasal dari saluran cerna : chyle
• Secara umum, Komposisi cairan lymphe hampir
sama dengan plasma darah
• Cairan lymphe dari hati paling tinggi kandungan
proteinnya.
• Cairan lymphe dari kulit paling rendah
proteinnya

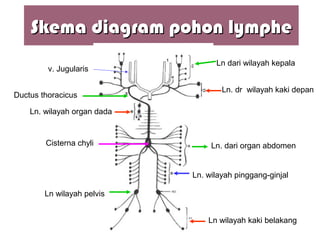

53. Skema diagram pohon lympheSkema diagram pohon lymphe
v. Jugularis
Ln dari wilayah kepala
Ln. dr wilayah kaki depan
Ln. wilayah organ dada
Ductus thoracicus
Cisterna chyli Ln. dari organ abdomen
Ln. wilayah pinggang-ginjal
Ln wilayah pelvis
Ln wilayah kaki belakang

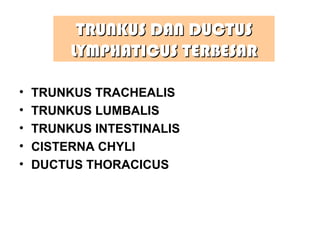

54. TRUNKUS DAN DUCTUSTRUNKUS DAN DUCTUS
LYMPHATICUS TERBESARLYMPHATICUS TERBESAR
• TRUNKUS TRACHEALIS
• TRUNKUS LUMBALIS
• TRUNKUS INTESTINALIS
• CISTERNA CHYLI
• DUCTUS THORACICUS

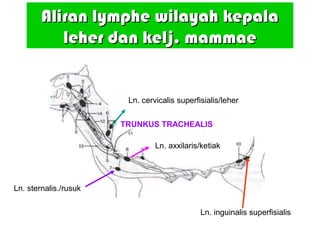

55. Aliran lymphe wilayah kepalaAliran lymphe wilayah kepala
lleher dan kelj. mammaeeher dan kelj. mammae
Ln. inguinalis superfisialis
Ln. sternalis./rusuk
Ln. axxilaris/ketiak
Ln. cervicalis superfisialis/leher
TRUNKUS TRACHEALIS

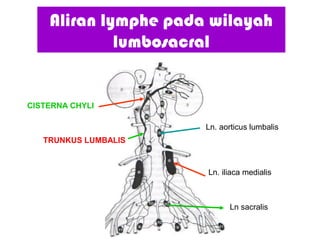

56. Aliran lymphe pada wilayah
lumbosacral
Ln. iliaca medialis
Ln. aorticus lumbalis
Ln sacralis
CISTERNA CHYLI
TRUNKUS LUMBALIS

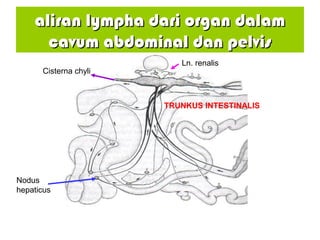

57. aliran lympha dari organ dalaliran lympha dari organ dalaamm
cavum abdominal dan pelviscavum abdominal dan pelvis
Cisterna chyli
Ln. renalis
Nodus
hepaticus
TRUNKUS INTESTINALIS

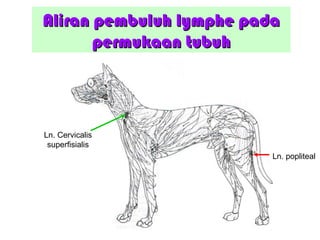

58. Aliran pembuluh lymphe padaAliran pembuluh lymphe pada
permukaan tubuhpermukaan tubuh
Ln. Cervicalis
superfisialis
Ln. popliteal

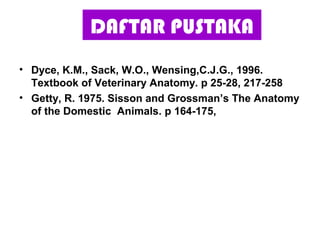

59. DAFTAR PUSTAKA
• Dyce, K.M., Sack, W.O., Wensing,C.J.G., 1996.
Textbook of Veterinary Anatomy. p 25-28, 217-258
• Getty, R. 1975. Sisson and Grossman’s The Anatomy
of the Domestic Animals. p 164-175,

60. I have to work hard
for examination !
Good luck …
