1. Desain dan Pemrograman Jaringan
Pemrograman Socket
Ali Sofyan

2. Pemrograman Socket
 Sejarah Socket
 Jenis Socket
 Port dan Winsock
 Socket Programming
 Client Server

3. Sejarah Socket
 Socket adalah mekanisme komunikasi yang
memungkinkan terjadinya pertukaran data antar
program atau proses baik dalam satu mesin maupun
antar mesin
 Socket adalah interface pada jaringan yang menjadi
titik komunikasi antarmesin pada Internet Protocol,
tanpa komunikasi ini, tidak akan ada pertukaran data
dan informasi jaringan

4.  Socket pertama kali diperkenalkan di sistem Unix
BSD versi 4.2 tahun 1983 sebagai kelanjutan dari
implementasi protokol TCP/IP yang muncul pertama
kali pada sistem Unix BSD 4.1 pada akhir 1981.
 Pada lingkungan Unix, socket memberikan
keleluasaan pemrograman gaya Unix yang terkenal
dengan ideologinya, Semua di Unix/Linux adalah file

5.  Keunggulan dari penggunaan socket
 Dapat melakukan komunikasi antar proses / program
melalui jaringan yang berbasis TCP/IP, juga dengan
program lain yang berjalan pada platform non-unix
seperti Microsoft Windows, sepanjang program tersebut
berbicara dalam protokol transfer yang sama.
 Mampu menangani banyak klien sekaligus (multiple
clients).

6.  Socket terdiri dari elemen-elemen utama sebagai
berikut:
 Protokol,
 Local IP,
 Local Port,
 Remote IP,
 Remote Port.

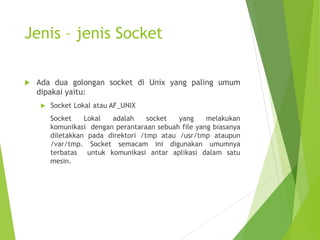

7. Jenis – jenis Socket
 Ada dua golongan socket di Unix yang paling umum
dipakai yaitu:
 Socket Lokal atau AF_UNIX
Socket Lokal adalah socket yang melakukan
komunikasi dengan perantaraan sebuah file yang biasanya
diletakkan pada direktori /tmp atau /usr/tmp ataupun
/var/tmp. Socket semacam ini digunakan umumnya
terbatas untuk komunikasi antar aplikasi dalam satu
mesin.

8. Jenis – jenis Socket
 Socket Networking atau AF_INET
Socket Networking ditujukan untuk komunikasi antar
aplikasi antar mesin dalam lingkungan jaringan TCP/IP.
Identifikasi socket dilakukan dengan sebuah service
identifier yaitu berupa nomor port TCP/IP yang dapat
di sambung oleh client.

9.  Socket Networking memiliki beberapa jenis, yang
paling umum digunakan yaitu:
 Socket Stream atau SOCK_STREAM
 Socket Stream adalah socket komunikasi full-duplex
berbasis aliran (stream) data
 Protokol yang digunakan TCP
 Connection oriented
 Contoh :
 aplikasi chat,
 transfer fille,
 ataupun transaksi-transaksi penting

10.  Socket Datagram atau SOCK_DGRAM
 Socket Datagram berkomunikasi dengan cara tidak
membutuhkan koneksi yang tersambung dengan benar untuk
mengirimkan dan menerima data
 Protokol yang digunakan UDP
 Connectionless oriented
 Contoh :
 aplikasi monitoring jaringan,
 game online, dan
 aplikasi-aplikasi broadcast.

11. Port dan Winsock
 Port merupakan sebuah koneksi data virtual yang
digunakan aplikasi untuk bertukar data secara langsung
 Terdapat banyak port di dalam sebuah sistem komputer
dengan fungsinya masing-masing.
 Contoh:
 Service SMTP  Port 25
 service POP3  Port 110
 HTTP  Port 80
 HTTPS  Port 443

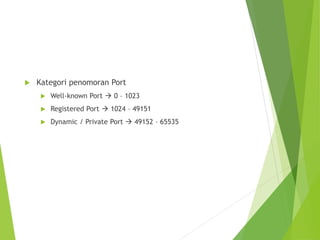

12.  Kategori penomoran Port
 Well-known Port  0 – 1023
 Registered Port  1024 – 49151
 Dynamic / Private Port  49152 – 65535

13.  Untuk pemrograman aplikasi socket berbasis
Windows, maka komponen API yang sering digunakan
adalah Winsock (Windows Socket API) yang
mendukung interface standar TCP/IP, yang
merupakan protokol jaringan paling popular saat ini
 windows socket adalah perpaduan IP Address dan port
number

14.  (contoh protokol jaringan yang lain adalah NetBIOS, IPX
dari Novell, AppleTalk dari Apple, dan sebagainya)

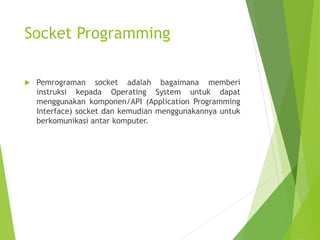

15. Socket Programming
 Pemrograman socket adalah bagaimana memberi
instruksi kepada Operating System untuk dapat
menggunakan komponen/API (Application Programming
Interface) socket dan kemudian menggunakannya untuk
berkomunikasi antar komputer.

16. Socket Programming
 Antarmuka socket dan file adalah mirip, jika pada file
kita membukanya dengan open (), sedangkan pada
socket kita menggunakan socket()
 Pada file deskriptor yang menjadi tujuan adalah sebuah
file, sedangkan pada socket adalah komputer atau
node lain.

17. Client Server
 Penggunaan socket programming memungkinkan
adanya komunikasi antara client dan server
 Untuk membuat aplikasi socket yang sederhana
diperlukan dua aplikasi.
 Aplikasi server yang akan menerima data,
 Aplikasi client yang mengirimkan data pada server.
 Baik aplikasi server dan aplikasi client
mendefinisikan port yang sama sebagai jalur
komunikasi.

18.  Secara garis besar langkah – langkah yang dilakukan
pada client dan server adalah sebagai berikut :
 Langkah – langkah dasar di server :
 Membuat socket dengan perintah Winsock.Localport
 Menyiapkan socket untuk menerima koneksi yang masuk
dengan perintah Winsock.Listen
 Menerima koneksi yang masuk ke server dengan perintah
Winsock_ConnectionRequest

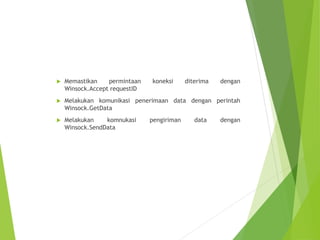

19.  Memastikan permintaan koneksi diterima dengan
Winsock.Accept requestID
 Melakukan komunikasi penerimaan data dengan perintah
Winsock.GetData
 Melakukan komnukasi pengiriman data dengan
Winsock.SendData

20.  Langkah – langkah dasar di client :
 Meminta koneksi client ke server, yang di dalamnya adalah
:
 Melakukan pengalamatan ke server dengan perintah
Winsock.RemoteHost atau Winsock.HostIp.
 Melakukan koneksi port dengan perintah Winsock.RemotePort.
 Menghubungi server dengan Winsock.connect
 Melakukan komunikasi penerimaan data dengan perintah
Winsock.GetData
 Melakukan komnukasi pengiriman data dengan
Winsock.SendData

21.  Fungsi-fungsi pemrograman jaringan dalam visual basic
antara lain :
 Winsock.Listen, fungsi ini membuat winsock berstatus
menunggu status dari local port.
 Winsock.LocalPort, fungsi ini mengunakan lokal port pada
komputer yang bersangkutan untuk jalur komunikasi data,
termasuk permintaan sambungan/ koneksi.
 Winsock.Connect [RemoteHost/HostIP],[RemotePort],
fungsi ini digunakan untuk koneksi melalui HostIP
(penggunaan IP Address) sebagai koneksi ke Host, beserta
remoteport computer yang bersangkutan, dimana
komputer server dalam model status listen atau siap untuk
dikoneksi.

22.  Winsock.Accept [requestID],fungsi ini digunakan untuk
menerima koneksi dari client dalam fungsi
Winsock_ConnectionRequest. Dan perintah berikutnya
permintaan diterima harus dilaksanakan dengan perintah
Winsock.Accept requestID.
 Winsock.SendData [Data],fungsi ini digunakan untuk
mengirim. Data yang dikirim dapat berbentuk string atau
byt e array, tapi disarankan dalam bentuk string.
 Winsock.GetData [Data],[Type],[MaxLen], fungsi ini
digunakan untuk menerimakiriman data dari Winsock
control, dimana Data dapat berbentuk variable, and Type =
vbString,vbInteger etc. MaxLen bersifat opsional.
 Winsock.RemoteHostIP [IPAddress], fungsi ini digunakan
untuk cara koneksi ke server dengan mengunakan metode
IP address.
