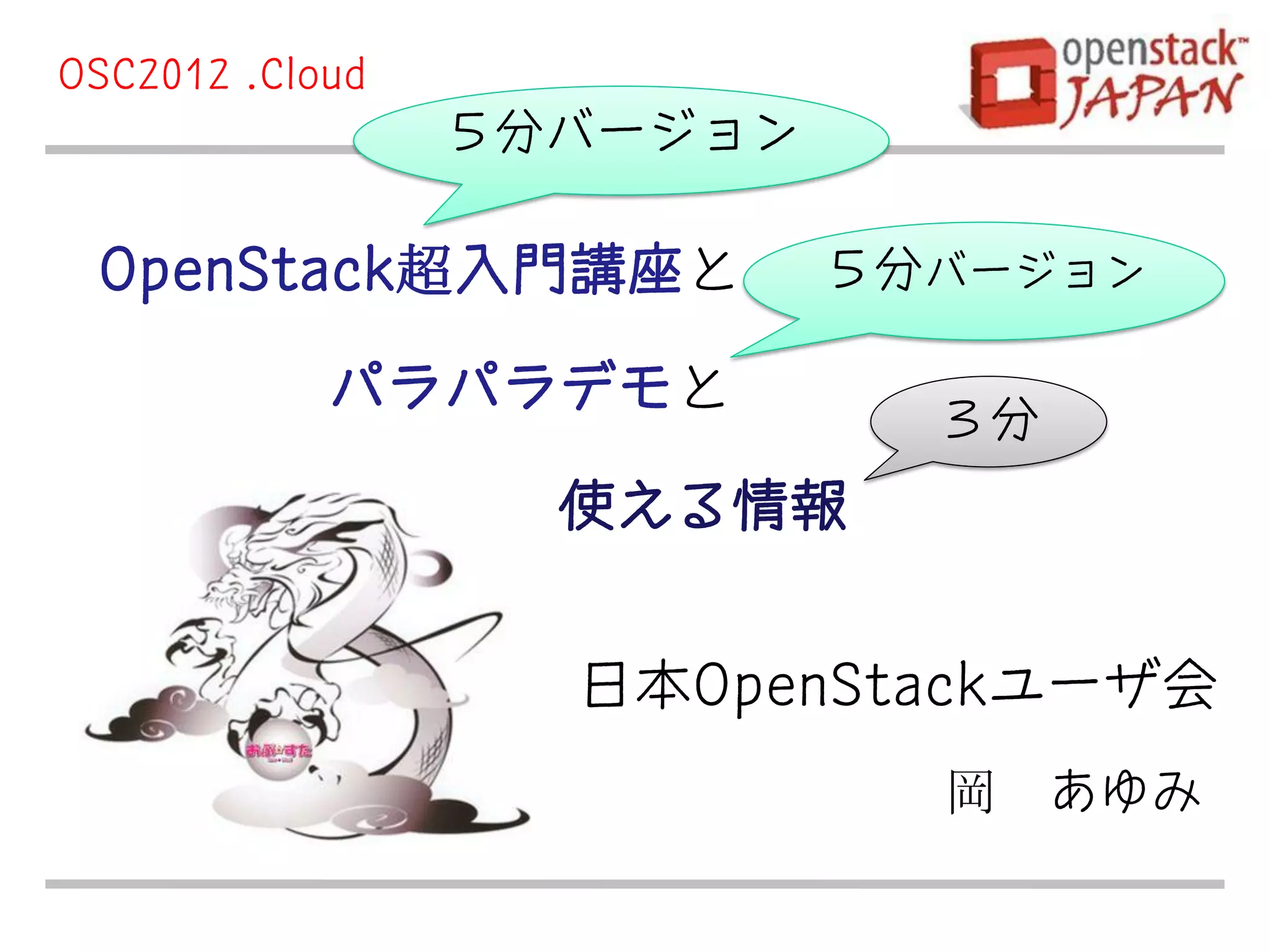

1. OSC2012 .Cloud
５分バージョン
OpenStack超入門講座と ５分バージョン
パラパラデモと
３分
使える情報
日本OpenStackユーザ会
岡 あゆみ

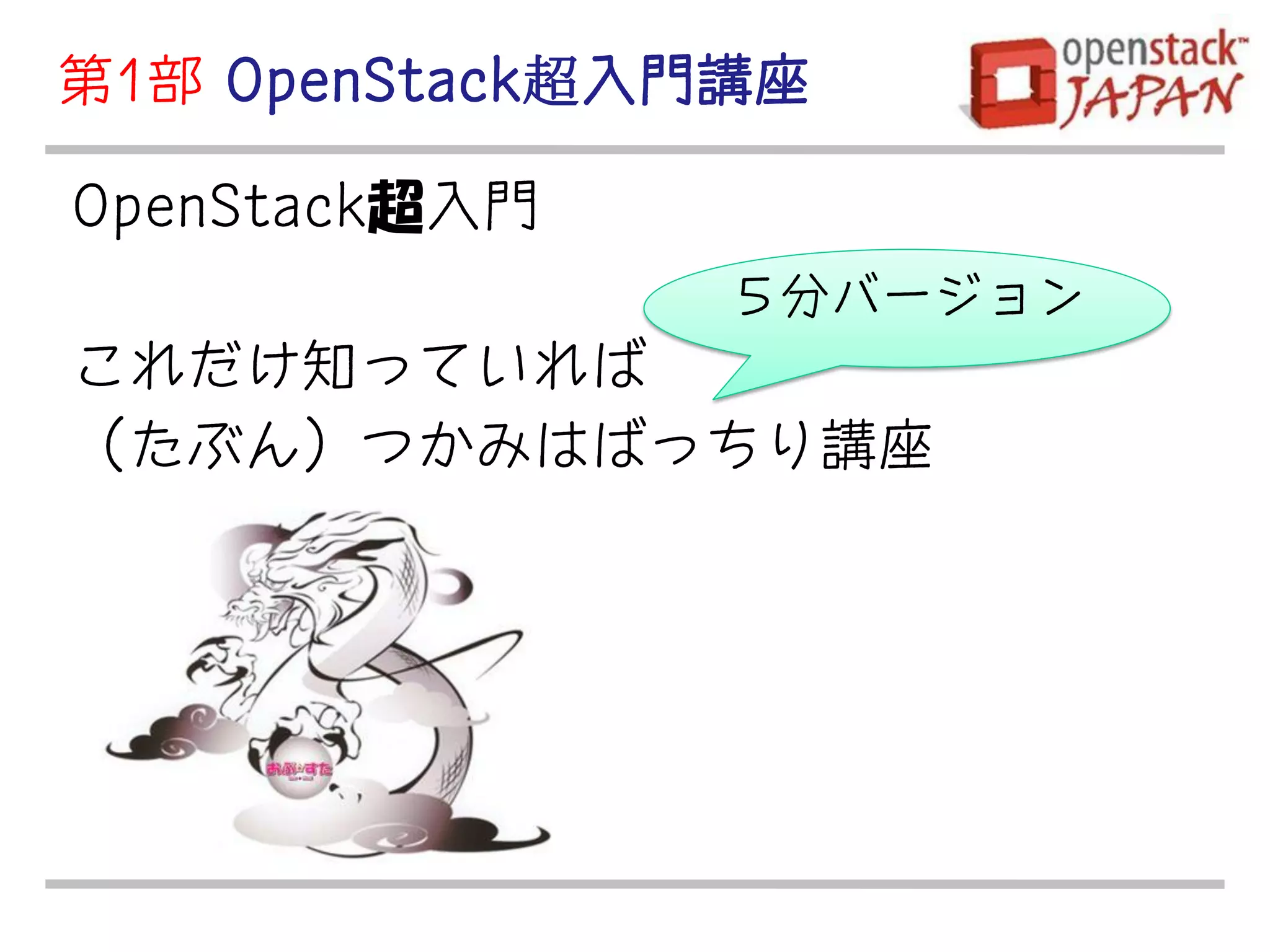

2. 第1部 OpenStack超入門講座
OpenStack超入門
５分バージョン
これだけ知っていれば
（たぶん）つかみはばっちり講座

3. ５分間にお話すること
OpenStack これだけ知っていれば
（たぶん）つかみはばっちり講座
(1) OpenStackとは
(2) バージョンの話
(3) モジュールの話
3

4. ではさっそく、
(1) OpenStackとは
4

5. (1) OpenStackとは
 一言でいうと
OSSのクラウド基盤ソフトウェア
サーバ
ください
探しているのは
金のサーバか？
銀のサーバか？
ユーザが欲しいときに
欲しいスペックで
仮想マシンを払いだしてくれる
5

6. (1) OpenStackとは
ドラゴン呼出
ボタン
6

7. (1) OpenStackとは
探しているのは
金のサーバか？
銀のサーバか？
7

8. Amazonと何が違う？
Amazonは遠くにある
8

9. Amazonと何が違う？
OpenStackは手元における これ重要！
9

10. 育てすぎに注意？
10

11. あと４分？
(2) バージョンの話
11

12. (2)バージョンの話
質問
今のOpenStackの最新バージョンは何でしょう？
答え
Folsom
OpenStackのバージョンは 地名
12

13. (2)バージョンの話
2013.春
2012.9.27
2012.4.5
Grizzly
2011.9.29 Folsom
Essex
2011.4.15 Diablo
Cactus
2011.2.3
2010.10.22
Bexar 投票
Austin できまる
頭文字が A～順に並んでいる
13

14. (2)バージョンの話
2013.春
2012.9.27
2012.4.5
Grizzly
2011.9.29
Folsom
Essex
2011.4.15 Diablo
Cactus
2011.2.3
Bexar
2010.10.22
Austin
ところで、「Folsom 」を
検索したことありますか？
14

15. (2)バージョンの話
ぐぐっても OpenStackにヒットしません・・・
Folsom Street Fairは
世界的に有名なXXとXXのお祭り
Openであるがゆえ？
やっちゃった感満載
15

16. (2)バージョンの話
OpenStackは、
2012.9.27
2012.4.6(日本時間予定)
みんなの意見をきいてくれる
2012.4.5
Grizzly
2011.9.29 Folsom
Essex
2011.4.15 Diablo
2011.2.3
Cactus これ重要！
Bexar
2010.10.22
Austin OpenStackは
オープンにこだわったPJ
16

17. あと２分
(３) モジュールの話
17

18. (3) モジュールの話
OpenStackはいくつかのモジュールから
なりたっています。
クラウド
PaaS、SaaS PaaS・ SaaS層
マネジメント
Horizon
(ダッシュボード(WebUI))
API IaaS層
Keystone(認証)
OpenStack
Nova, Glance Cinder Swift Quantum
(コンピュート) (volume) (オブジェク (ネットワーク)
トストレー
ジ)
ハイパ CPU ブロック オブジェ ス ル
アーキテ ストレー クトスト チイ ー FW
バイザ ジ レージ ッ 仮想化層
クチャ タ
サーバ ストレージ ネットワーク ハード層

19. (3) モジュールの話
OpenStackはいくつかのモジュールから
なりたっています。 最初は２つだった
nova Horizon
(Clound Compute) (Dashboard)
swift keystone
(Cloud Storage) (Identity)
glance Quantum(folsomから)
(Image delivery and
registration) Cinder(folsomから)
19

20. (3) モジュールの話
nova ユーザが欲しいときに
(Clound Compute) 欲しいスペックで
仮想マシンを
払いだしてくれる
サーバ
ください
探しているのは
金のサーバか？
銀のサーバか？
1Core, 2Gメモリで
20

21. (3) モジュールの話
swift ユーザが欲しいときに
(Cloud Storage) 欲しいだけ
ストレージを
払いだしてくれる
ストレージ
ください
探しているのは
金のストレージか？
銀のストレージか？
30G…
21

22. (3) モジュールの話
ここで問題発生
nova は NASA がつくった
swift は Rackspaceがつくった
疎結合どころか、
そもそもつながってなかった
22

23. (3) モジュールの話
glance keystone
(Image delivery and (Identity)
registration)
novaとswift
をつないで
ください
繋ぎたいのは
手か？
足か？
データとID…
23

24. (3) モジュールの話
Horizon
(Dashboard)
直感的に
操作させて
ください
直感とは
超能力のことか？
GUI

25. (3) モジュールの話
Quantum
（Virtual NW Service)
(folsomから CorePJ）
VMのNWを制御
させてください
制御したいのは
政治か？
思想か？
L2...

26. (3) モジュールの話
Cinder
（nova-volume後継）
(folsomから CorePJ）
VMのVolumeを
扱いやすくして
ください
ボリュームの呪文は
野菜ましまし
にんにくましまし…
...

27. (3) モジュールの話
NOW HERE!!
Austin Bexar Cactus Diablo Essex Folsom Grizzly
コンピュート Nova
ダッシュボード
Horizon
ネットワーク Qantum
ブロックストレージ Cinder
連携
データ Glance
ID Keystone
オブジェクト Swift
ストレージ
初期は追加、最近は分割の傾向

28. (3) モジュールの話
今日の
キーワード！
ほしい機能は
Blueprintで提案 自分で 提案
自分で育てる
もっといろいろ
自分で
つくったら？
OK！
28

29. 第1部 まとめ
OpenStackは、いつでもオープン
つくりたいのは
金の機能か？
銀の機能か？
日本OpenStack
ユーザ会に参加して
OpenStackを
そだてよう！
29

30. 第2部 Horizonパラパラデモ
OpenStackを使った気になれる
ぱらぱらデモ
つかってみた？
どっぷり
はまれるかもね

31. Horizon操作デモのストーリー
1. admin/一般ユーザでログイン
2. 管理タブ
3. プロジェクトタブ
4. VM起動の準備
5. VM起動
6. 起動したVMの確認
7. FloatingIP割り当て (nova-networkの場合)
8. VMにSSHでログイン確認
9. 仮想マシン削除
Horizonの操作デモ

32. (0) Horizonの入り口

33. (1) ログイン(一般ユーザ)
プロジェク
トタグしか
ない

34. (1) ログイン(admin)
adminには
管理タグが
ある
admin権限の有無で「管理タグ」
の表示がかわる

35. (2) 管理タグ
管理タグでは、 OpenStack全体を
俯瞰した状況の確認や操作をおこなう

36. (2) 管理タグ(ユーザ)
権限(ロール)は
ユーザに紐づいています

37. (2) 管理タグ(ユーザ作成)
ロールで
admin権限
付与
ユーザ作成時にロールを確定
Horizonでは、後からのロール変更は不可

38. (2) 管理タグ→プロジェクト

39. (3) プロジェクトタグ
プロジェクト
＝テナント
と考えてOK
プロジェクトタグで、自分が操作する
プロジェクト(テナント)を選択する

40. (4) VMの起動の準備
プロジェクトタグでは、
VMの制御（起動・停止など）をおこなう

41. (4) VMの起動の準備
キーペアは、公開鍵・秘密鍵のセット
VMに接続するときに使います

42. (4) VMの起動の準備
キーペアの作成は、キーペア名を入力して
キーペア作成ボタンを押すだけ

43. (4) VMの起動の準備
キーペアの秘密鍵は、ローカルに
ダウンロードして大切に保管します

44. (4) VMの起動の準備
キーペアの公開鍵は、OpenStackがVMを
起動するときにVMに仕込まれます

45. (4) VMの起動の準備
セキュリティグループのルール編集で
VMへの接続制御を行います

46. (4) VMの起動の準備
デモ機でよく使う設定
SSH許可 TCP 22 22 CIDR 0.0.0.0/0
Ping許可 ICMP -1 -1 CIDR 0.0.0.0/0

47. (4) VMの起動の準備

48. (5) VMの起動
Devstackでインストールした場合、
Ubuntuのイメージが１つ登録されています

49. (5) VMの起動
どのイメージからどのサイズ(リソース)で
どんな名前で、何個起動するかを指定

50. (5) VMの起動
どのキーペアで接続するかと
接続方法（セキュリティグループ）を指定

51. (5) VMの起動
起動中画面

52. (5) VMの起動
起動状態が Running になれば起動完了

53. (6) 起動したVMの確認
起動したVMの概要・起動ログの確認や
VNC接続（ブラウザが端末に）が可能

54. (7) Floating IPの割り当て
Floating IPは、OpenStackの外から
接続するためのIP (Publicなもの)

55. (8) VMにsshで接続
Floating IPをもつVMへ、
ダウンロードした秘密鍵を使って
SSHで接続できることを確認

56. (9) VMの削除
VMの停止は、再開可能
VMを削除は、再開不可

57. 第2部 Horizon操作デモまとめ
・ユーザロールの違いで、見えるタブが異なる
admin権限があると、管理タブがみえる
・管理タグでは、 OpenStack全体を俯瞰した確
認・操作をする
・プロジェクトタグでは、プロジェクト(テナン
ト)毎のVM操作を行う
・作ったVMに、外からアクセスするためには、
キーペア、セキュリティグループ、NWなどの
準備がいる

58. 第3部 使える情報
ヒエログリフ
聖刻文字、神聖文字
「OpenStack」
と書いているらしい

59. 謝辞
以下、日本OpenStackユーザ会 吉山さんの資料
事例・OpenStackの情報源のページを
ほぼそのまま使わせていただいています。
http://www.slideshare.net/yosshy/openstack-14884004

60. 事例
HP

61. 事例
Rackspace

62. 事例
Dreamhost

63. 事例
NASA

64. 事例
Canonical (Ubuntu)

65. 事例
X.Commerce(eBay/PayPal)

66. 事例
GMO お名前.com
www.slideshare.net/chroum/2012-osc-kyoto-openstack-vps-kvm

67. 事例
dodaiフレームワーク
物理マシンに分散システムをデプロイするための
オーケストレーションシステム
OpenStack
Hadoop
国立情報学研究所
15:15～の講演を参考にしてください

68. 事例
MercadoLibre,Inc.

69. 事例
Sina.com

70. 事例
NeCTAR

71. 事例
San Diego Supercomputer Center

72. その他の事例
Cyberport Telvent
Mirantis Aptira
Choopa.com University of Melbourne
eNovance University of Bedfordshire
Deutsche Telekom Radio Free Asia
Cybera Purdue University
Intel Information Sciences Institute
Memset
Internap

73. その他の事例
Instituto de Fisica de Cantabria (IFCA)
Gjovik University College
CC-IN2P3
Brookhaven National Laboratory, US Department of Energy
Argonne National Laboratory, US Department of Energy
Dualtec
Industrial Technology Research Institute (ITRI), CCMA
RightScale
Mercurial
ACENS Technologies
Fidelity Investments
VexxHost
iSuperGrid
AT&T

74. 役立つ情報：事例
事例は
www.openstack.org/user-stories/

75. 役立つ情報：本家サイト
www.openstack.org
英語

76. 役立つ情報：日本ユーザ会
openstack.jp
ほとんどの情報はここからたどれます

77. 役立つ情報：ソース
本家ソースは Github.comで公開管理

78. 役立つ情報：提案・開発状況
提案受付や開発状況は、
launchpad.net で管理

79. 役立つ情報：devstack
とりあえず導入してみるには
devstack.org

80. 役立つ情報：ドキュメント
ドキュメントは 本家サイトで公開
docs.openstack.org でも英語

81. 役立つ情報：ドキュメント(2)
wiki.openstack.org
も英語

82. 役立つ情報：ドキュメント(3)
・OpenStack インストール手順のようなもの(Essex版) folsomは
http://2done.org/openstack/essex/index.html まだ？
・オープンソースに関するドキュメント
http://oss.fulltrust.co.jp/doc/
・OSSはアルミニウムの翼で飛ぶ
http://aikotobaha.blogspot.jp/search/label/OpenStack
・めもめも
http://d.hatena.ne.jp/enakai00/
・日本仮想化技術株式会社公開情報
http://virtualtech.jp/handout/
日本だって負けてない！
本家より正確だったりする！

83. 役立つ情報：ML
OpenStack ML
openstack@lists.launchpad.net
https://launchpad.net/~openstack
日本OpenStackユーザ会ML
openstack-ja@googlegroups.com
https://groups.google.com/group/openstack-ja
https://groups.google.com/forum/
?fromgroups#!forum/openstack-ja

84. 第３部 おわり
ご清聴ありがとうございました
つかってみた？

85. このあとの講演
本日のOpenStack関連講演
10:00@RoomC&D オープンソースで作るプライベートクラウド環境
11:00@RoomC&D OSSクラウド基盤ソフトウェア OpenStackの紹介 ←ｲﾏｺｺ
12:00＠RoomA OpenStackで始めるクラウド環境構築入門
13:00@RoomC&D OpenStack 1歩踏み込んだ技術の話
13:00@RoomB OpenStack Folsom を使ったクラウド環境構築実践
15:15@RoomC&D OpenStackやHadoop環境を手軽に作れて手軽に捨てられる
「dodai project」
85
