API Meetup Osakaでのパナソニック郷原さんの講演資料です。ご本人から許可をいただいて掲載しています。

1. 1
DIGA向けサービスを実現するAPIと
新たなサービス活性化構想
2015年 5月22日
パナソニック株式会社 AVCネットワークス社
ソフト・サービスプラットフォーム開発部
郷原 邦男

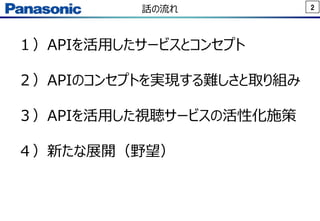

2. 2話の流れ
１）APIを活用したサービスとコンセプト
２）APIのコンセプトを実現する難しさと取り組み
３）APIを活用した視聴サービスの活性化施策
４）新たな展開（野望）

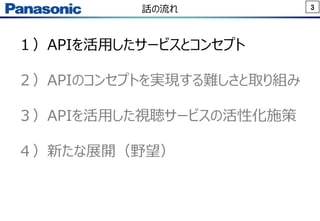

3. 3話の流れ
１）APIを活用したサービスとコンセプト
２）APIのコンセプトを実現する難しさと取り組み
３）APIを活用した視聴サービスの活性化施策
４）新たな展開（野望）

4. 4視聴形態の考え方
“「見たいときに」「見たいコンテンツ」を見る” を解決すると共に、
テレビでしっかり見る文化を追求
リモート予約・視聴
(外出先でライブ・録画視聴)
テレビ
（主にライブ視聴、高画質）
■当社のソリューション
キッチン・お風呂テレビ
(自宅でライブ・録画視聴)
録画機
(主に録画視聴)

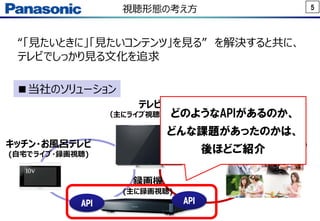

5. 5視聴形態の考え方
“「見たいときに」「見たいコンテンツ」を見る” を解決すると共に、
テレビでしっかり見る文化を追求
リモート予約・視聴
(外出先でライブ・録画視聴)
テレビ
（主にライブ視聴、高画質）
■当社のソリューション
キッチン・お風呂テレビ
(自宅でライブ・録画視聴)
録画機
(主に録画視聴)
API API
どのようなAPIがあるのか、
どんな課題があったのかは、
後ほどご紹介

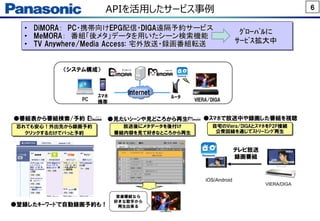

6. 6APIを活用したサービス事例
●番組表から番組検索/予約
●登録したｷｰﾜｰﾄﾞで自動録画予約も！
●見たいｼｰﾝや見どころから再生
〈システム構成〉
Internet
VIERA/DIGA
ﾙｰﾀｽﾏﾎ
携帯
PC
忘れても安心！外出先から録画予約
クリックするだけでパっと予約
放送後にメタデータを後付け
番組内容を見て好きなところから再生
音楽番組なら
好きな歌手から
再生出来る
• DiMORA： PC・携帯向けEPG配信・DIGA遠隔予約サービス
• MeMORA： 番組「後メタ」データを用いたシーン検索機能
• TV Anywhere/Media Access: 宅外放送・録画番組転送
●ｽﾏﾎで放送中や録画した番組を視聴
自宅のViera/DIGAとｽﾏﾎをP2P接続
公衆回線を通じてｽﾄﾘｰﾐﾝｸﾞ再生
iOS/Android
テレビ放送
録画番組
VIERA/DIGA
ｸﾞﾛｰﾊﾞﾙに
ｻｰﾋﾞｽ拡大中

7. 7サーバ連携による番組おすすめ
放送データ、番組メタデータ、ユーザーの利用履歴をサーバで収集・分析
お客様の見たい番組・話題の番組がすぐに楽しめる
ユーザーの録画予約ランキング
再生履歴・録画履歴から番組おすすめ
再生している番組の内容に
似ている番組をおすすめ
番組メタデータ
-番組内容
-出演者
-商品・お店情報
放送局提供
番組データ
(EPGデータ)
全国のディモーラ・ミモーラユーザー
番組録画予約データ
利用履歴データ
インターネットに接続することでお客様の見たい番組がすぐに楽しめる
情報集計・分析

8. 8Twitterのつぶやきから番組再生
生放送や録画した番組を他のユーザーのコメント(Twitterのつぶやき)と楽しむ
録画番組は時系列の盛上りグラフで、話題になったシーンから簡単再生
録画した番組を楽しむ
「録画番組モード」
放送中の番組と楽しむ
「生放送モード」
盛上り(Tweet数)
でグラフが上下
タップするとその
シーンから再生
決め台詞
名シーン ホームラン
話題になったシーンをコメントと一緒に楽しめる放送中の話題の番組を見逃さない
放送局別の
Tweetを表示
タップすると
CH変更
嵐が出てきた？
見なきゃ！

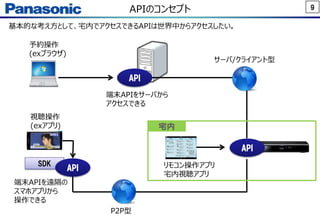

9. 9APIのコンセプト
API
API
リモコン操作アプリ
宅内視聴アプリ
SDK
API
視聴操作
(exアプリ)
予約操作
(exブラウザ)
P2P型
サーバ/クライアント型
端末APIをサーバから
アクセスできる
端末APIを遠隔の
スマホアプリから
操作できる
宅内
基本的な考え方として、宅内でアクセスできるAPIは世界中からアクセスしたい。

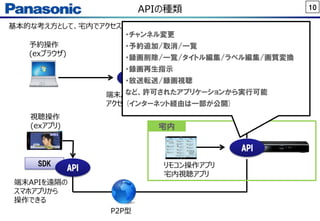

10. 10
基本的な考え方として、宅内でアクセスできるAPIは世界中からアクセスしたい。
APIの種類
API
API
リモコン操作アプリ
宅内視聴アプリ
SDK
API
視聴操作
(exアプリ)
予約操作
(exブラウザ)
P2P型
サーバ/クライアント型
端末APIをサーバから
アクセスできる
端末APIを遠隔の
スマホアプリから
操作できる
宅内
・チャンネル変更
・予約追加/取消/一覧
・録画削除/一覧/タイトル編集/ラベル編集/画質変換
・録画再生指示
・放送転送/録画視聴
など、許可されたアプリケーションから実行可能
(インターネット経由は一部が公開)

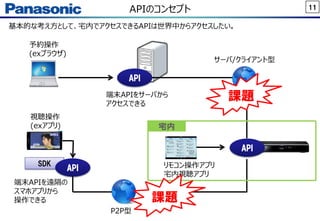

11. 11APIのコンセプト
API
API
リモコン操作アプリ
宅内視聴アプリ
SDK
API
視聴操作
(exアプリ)
予約操作
(exブラウザ)
P2P型
サーバ/クライアント型
端末APIをサーバから
アクセスできる
端末APIを遠隔の
スマホアプリから
操作できる
宅内
基本的な考え方として、宅内でアクセスできるAPIは世界中からアクセスしたい。
課題
課題

12. 12話の流れ
１）APIを活用したサービスとコンセプト
２）APIのコンセプトを実現する難しさと取り組み
３）APIを活用した視聴サービスの活性化施策
４）新たな展開（野望）

13. 13NAT越え問題
API
視聴操作
(exアプリ)
予約操作
(exブラウザ)
サーバ/クライアント型
宅内
家庭には通常ルータのファイアウォール機能がありインターネットから自由に機器をアクセスできない
×
ルータ
宅内
×
ルータWiFiルータ
×
P2P型
特にP2P型は送信側ルータ、受信側ルータの２つのルータを越えなければならない

14. 14NAT越え問題の取組み(初代製品)
ＥＰＧで予約 予約確認もできる
ＤＶカムコーダー
ＰＣ
ビデオへの予約設定
カメラでの簡易監視
自宅の生映像を
静止画で確認
ネットカメラ
◆特長：①外出先から携帯電話（又はＰＣ）で、ＤＶＤレコーダーを予約できる
②外出先から携帯電話（又はＰＣ）で、家の様子を静止画でチェックできる
○商品名 ： ＩＴアダプタ- VW-NET１
○発売時期： 2002年6月
○価格： ３９８００円(税別)＊ITアダプタ1号機ﾃﾞｻﾞｲﾝ
or
ＨＤＤ内蔵ＤＶＤレコーダー
ルーター
予
約
カ
メ
ラ
ＰＣからも可能
携帯電話
ITアダプター
RS232C
Ethernet
RS232C
利家とまつ

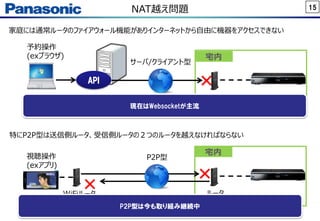

15. 15NAT越え問題
API
視聴操作
(exアプリ)
予約操作
(exブラウザ)
サーバ/クライアント型
宅内
家庭には通常ルータのファイアウォール機能がありインターネットから自由に機器をアクセスできない
×
ルータ
宅内
×
ルータWiFiルータ
×
P2P型
特にP2P型は送信側ルータ、受信側ルータの２つのルータを越えなければならない
現在はWebsocketが主流
P2P型は今も取り組み継続中

16. 16NAT越え問題の取組み
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014
技
術
進
化
商
品
・サ
ー
ビ
ス
リアルタイム制御
技術商用開発
拡張
2004年8月～
祝10周年
ﾌﾞﾛｰﾄﾞﾊﾞﾝﾄﾞ
ﾚｼｰﾊﾞｰ
(宅外予約ﾕﾆｯﾄ)
DMR-E200H
宅外予約
内蔵1号機
P2P接続
技術開発
世界一のP2P接続成功率を誇るNAT越え技術を目指し、
AV機器のﾘﾓｰﾄ制御、P2P動画転送に広く展開
海外DIGAの
宅外予約対応
VIERAの
宅外予約対応
CATV-STBの
宅外予約対応
CATV事業者

17. 172003年時点のOur Goal
 NATの裏側にいる端末同士が、
 自分たちだけで共有可能な伝送路を必要に応じて
作成し、
 端末同士が必要とする情報の交換を自在に行え
ること。
 これらの伝送路の作成に人間による設定がいらな
いこと（Zero Configuration）

18. 18P2P-NAT越え技術について
■P2P接続を実現するには3つの方式が存在する
①UPnP方式(サーバ維持が安い)
②UDP方式(サーバ維持が安い)
③サーバリレー方式(サーバ維持が高額)
この３つの方式を適切に実装すればP2Pの接続率は100%となる

19. 19多段NAT問題
①穴あけ
家庭ルータキャリアルータ
or WiFiルータ
②通信可能
①穴あけ
家庭ルータ
例)WiFiルータ等
キャリアルータ
or WiFiルータ
②通信不可
家庭ルータ
×
×ただし、家庭ルータが多段構成だと接続できない
○当社方式はUPnP方式とUDP方式を駆使し、多段も対応

20. 20NAT組み合わせ問題
■UDP方式とは
「スマホと端末がUDPを送信し合い通信を確立する」方式
家庭ルータキャリアルータ
or WiFiルータ
①UDP送信
② ①で空いたAを
UDPで狙って送信
A
※組み合わせはルータを大きく分類すると13種類x13種類=169通り
【既存技術(STUN)】81通りに対応
【当社方式】主要な組み合わせは、ほぼ対応

21. 21NAT越え問題の取組み
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014
技
術
進
化
商
品
・サ
ー
ビ
ス
リアルタイム制御
技術商用開発
拡張
2004年8月～
祝10周年
ﾌﾞﾛｰﾄﾞﾊﾞﾝﾄﾞ
ﾚｼｰﾊﾞｰ
(宅外予約ﾕﾆｯﾄ)
DMR-E200H
宅外予約
内蔵1号機
P2P接続
技術開発
世界一のP2P接続成功率を誇るNAT越え技術を目指し、
AV機器のﾘﾓｰﾄ制御、P2P動画転送に広く展開
海外DIGAの
宅外予約対応
VIERAの
宅外予約対応
CATV-STBの
宅外予約対応
CATV事業者
拡張
ﾊﾝﾄﾞｵｰﾊﾞｰ技術
要素開発
DIGA個人ｺﾝﾃﾝﾂ
宅外視聴(ELUGAで視聴)
ﾑｰﾋﾞｰ見守りｻｰﾋﾞｽ
（ｽﾏﾎでﾗｲﾌﾞ視聴）
海外VIERA宅外視聴
(44ヶ国展開)
P2P接続技術
商用開発
iOS/Android
ﾏｰｹｯﾄ対応
商用化
宅外視聴携帯電話
P2P型IP電話
など検討するも
発売にいたらず
ネット家電
暗黒時代
WiMAXとｶｰﾅﾋﾞで
実証実験

22. 22NextTVフォーラム改定
(2014/3/25 itmediaより)

23. 23移動体での課題
■LTEとWi-Fiの切り替え（勝手に「山手線問題」と命名）
昨今、駅プラットフォームでキャリアのWi-Fiが普及してきた。そのため、電車が駅に到着すると自
動的にスマートフォンがLTEからWi-Fiへ接続切り替えが行われる。(Wi-Fi ON設定時)
「LTEとWi-Fiが切り替わったとき、リモート接続がきれてしまう」
これは、スマートフォン側のIPアドレスが変更になり、スマートフォンと端末(VIERA/DIGA)で接
続しているP2Pが切断されるため。
特に、山手線などの駅間が短い場合、駅の到着・発車が数分ごとに起こり、LTE/Wi-Fi切り替
えが頻繁に発生し、リモート視聴に支障をきたしてしまう。

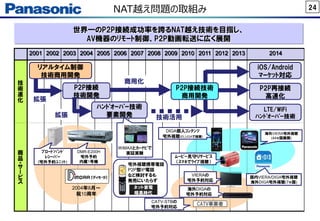

24. 24NAT越え問題の取組み
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014
技
術
進
化
商
品
・サ
ー
ビ
ス
リアルタイム制御
技術商用開発
拡張
2004年8月～
祝10周年
ﾌﾞﾛｰﾄﾞﾊﾞﾝﾄﾞ
ﾚｼｰﾊﾞｰ
(宅外予約ﾕﾆｯﾄ)
DMR-E200H
宅外予約
内蔵1号機
P2P接続
技術開発
世界一のP2P接続成功率を誇るNAT越え技術を目指し、
AV機器のﾘﾓｰﾄ制御、P2P動画転送に広く展開
海外DIGAの
宅外予約対応
VIERAの
宅外予約対応
CATV-STBの
宅外予約対応
CATV事業者
拡張
DIGA個人ｺﾝﾃﾝﾂ
宅外視聴(ELUGAで視聴)
ﾑｰﾋﾞｰ見守りｻｰﾋﾞｽ
（ｽﾏﾎでﾗｲﾌﾞ視聴）
海外VIERA宅外視聴
(44ヶ国展開)
国内VIERA/DIGA宅外視聴
海外DIGA宅外視聴(7ヶ国)
P2P接続技術
商用開発
P2P再接続
高速化
LTE/WiFi
ﾊﾝﾄﾞｵｰﾊﾞｰ技術技術活用
iOS/Android
ﾏｰｹｯﾄ対応
商用化
ﾊﾝﾄﾞｵｰﾊﾞｰ技術
要素開発
宅外視聴携帯電話
P2P型IP電話
など検討するも
発売にいたらず
ネット家電
暗黒時代
WiMAXとｶｰﾅﾋﾞで
実証実験

25. 25話の流れ
１）APIを活用したサービスとコンセプト
２）APIのコンセプトを実現する難しさと取り組み
３）APIを活用した視聴サービスの活性化施策
４）新たな展開（野望）

26. 26視聴サービスの活性化
これまではDIGAの所有者が自分のために、リモート予約やリモート視聴を行っている。
これからは、みんなで活性化した方が楽しいのではないか？
ガラポンTVサイト
投稿・発見・再生
【目指す姿】
全録を使って過去のテレビ
視聴番組をみんなで楽しむ
今回連携

27. 27ガラポン連携
■ランキング連携（話題の番組） ■番組コメント連携
Panasonic Media Accessの画面

28. 28どこにAPIが使われているのか？
実はガラポンコメントから特定シーンからリモート視聴を再生する操作にAPIが使われている
ガラポンTVサイト
MediaAccess引き込み時に
VIERA/DIGAでリモート再生できる
APIに変換
ガラポンコメントは、ユーザが特定のシーンから
再生できるリンクが付与できる
Panasonic Media Access

29. 29どこにAPIが使われているのか？
実はガラポンコメントから特定シーンからリモート視聴を再生する操作にAPIが使われている
ガラポンTVサイト
MediaAccess引き込み時に
VIERA/DIGAでリモート再生できる
APIに変換
ガラポンコメントは、ユーザが特定のシーンから
再生できるリンクが付与できる
Panasonic Media Access
ここのAPIを呼び出す

30. 30話の流れ
１）APIを活用したサービスとコンセプト
２）APIのコンセプトを実現する難しさと取り組み
３）APIを活用した視聴サービスの活性化施策
４）新たな展開（野望）

31. 31野望
これまで、テレビ番組との連携（リモート予約、リモート視聴）を
行ってきましたが、メーカー王道のサービス展開でちょっとマジメかな
と・・・
APIを活用すれば、リモート予約やリモート視聴から離れたサービス
活性化ができるのではないか？

32. 32野望
これまで、テレビ番組との連携（リモート予約、リモート視聴）を
行ってきましたが、メーカー王道のサービス展開でちょっとマジメかな
と・・・
APIを活用すれば、リモート予約やリモート視聴から離れたサービス
活性化ができるのではないか？
DIGA x スマホゲーム

33. 33ゲーム連携
録画一覧APIを使えば、何を録画したか？何を再生したか？が
わかるので・・・

34. 34ゲーム連携
録画一覧APIを使えば、何を録画したか？何を再生したか？が
わかるので・・・
育成ゲームが作れますよね！

35. 35ゲーム連携
当然バトル要素があっても良いわけで・・・
VS

36. 36ゲーム連携
当然バトル要素があっても良いわけで・・・
VS 敗北 録画削除API
負けたら録画が消されちゃうわけです。

37. 37ゲーム連携
当然バトル要素があっても良いわけで・・・
VS 敗北 録画削除API
負けたら録画が消されちゃうわけです。
でも、5分以内に盾(アプリ内課金300円)を購入すれば、
消されずに済むので安心です。
・・・など

38. 38ゲーム連携
協業募集中
