OLC 온라인 강좌 중 DevStack에 대한 첫 번째 자료입니다. ( URL: http://olc.kr/course/course_online_view.jsp?id=480&cid=523 ) DevStack은 OpenStack을 실제 구성하는 대신, 개발 및 테스트 용도로 쉽게 설치 가능한 스크립트입니다. 1부에서는 All-in-one 모드 설치 과정을 설명하며, Icehouse Release 기반의 실습 내용을 포함하였습니다.

1. OpenStack Korea Community
DevStack (1): All-in-one
2014-06-21

2. OpenStack Korea Community

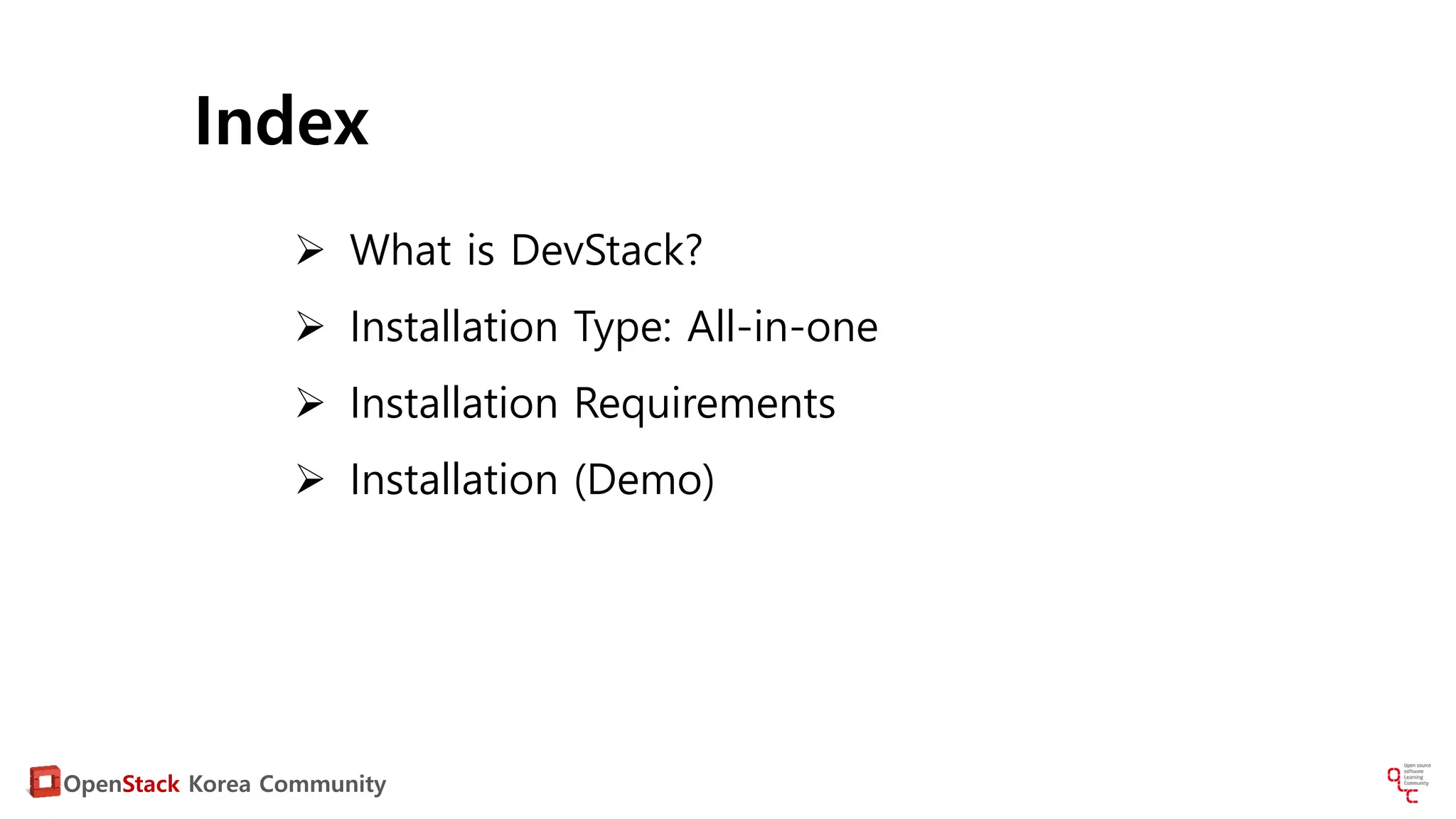

Index
 What is DevStack?
 Installation Type: All-in-one
 Installation Requirements
 Installation (Demo)

3. OpenStack Korea Community
What is DevStack? – (1)
• OpenStack을 사용하고 싶을 때?
 OpenStack이 무엇인지 알아보고,
 어떤 구성 요소들이 있는지 확인하고,
(Nova, Glance, Keystone, Horizon, Neutron, …)
 설치 및 구성을 합니다: 실행, 테스트, 배포, …
설치 및 구성은.. 어떻게?!

4. OpenStack Korea Community
What is DevStack? – (2)
… OTL …
DevStack

5. OpenStack Korea Community
What is DevStack? – (3)
• OpenStack 개발 환경을 구성하기 위한 스크립트
• Linux에서 실행하여 OpenStack 환경을 손쉽게 구성
• 개발 환경 뿐 아니라, OpenStack 구성 확인 및 테스트 용도 사용 가능
• 홈페이지: http://www.devstack.org

6. OpenStack Korea Community
What is DevStack? – (4)
• DevStack 이점
 가상 머신 환경에 설치 가능
 OpenStack 실제 구성 및 배포보다 쉬운 설치
 최신 업데이트된 OpenStack 환경 테스트
 OpenStack 관련 개발
 다양한 구성 방식 테스트 용이 (데모, PoC, ..)
• 유의 사항
 Linux 재시작시 모든 구성 초기화
(이유: 개발 환경 테스트 목적으로 등장)

7. OpenStack Korea Community
DevStack Installation Type – (1)
• All-in-one (Single-node)
 리눅스 서버 1대에 OpenStack 모든 구성 요소
들을 설치
 장점: Multi-node보다 손쉬운 설치 과정
 단점: OpenStack 각 구성 요소에 대한 구조 파
악의 어려움
• Multi-nodes
 리눅스 서버 여러 대에 OpenStack 구성 요소들
을 나누어 설치
 장점: 여러 대에 설치하여 기능 분산,
OpenStack 구성 요소에 대한 구조 이해 용이
 단점: All-in-one보다 복잡한 설치 과정

8. OpenStack Korea Community
DevStack Installation Type – (2)
• All-in-one (Single-node)
Compute
API request
Nova API
Other
components
• Multi-nodes
Compute
API request
Nova API
Other
components
Compute
Compute
…

9. OpenStack Korea Community
Installation Requirements – (1)
• VirtualBox
 PC에서 가상 머신으로 Linux 설치 가능
 오픈 소스 (무료!!!)
 데모 사용 버전: 4.3.12
 다운로드: http://www.virtualbox.org

10. OpenStack Korea Community
Installation Requirements – (2)
• 리눅스 배포판 이미지
 가상 머신에 설치할 리눅스 필요
 DevStack 호환 리눅스: Fedora, Ubuntu
 데모 사용 버전: Ubuntu 14.04 LTS Desktop
 다운로드: http://www.ubuntu.com/download/desktop

11. OpenStack Korea Community
Installation Requirements – (3)
• 그 외
 충분한 시간 (다운로드 및 설치: 약 30분 이상 소요)
 리눅스 사용 관련 지식이 도움이 됨
 네트워크 관련 지식
 ...
百聞不如一見! 실제로 설치해 봅시다~~

12. OpenStack Korea Community
Installation – (1)
• 데모: 설치 환경
 가상 환경: VirtualBox 4.3.12 in Windows 8
 Linux: Ubuntu 14.04 LTS Desktop
 OpenStack Release 버전: Icehouse
 DevStack 설치 방식: All-in-one
 설치 구성 요소: Nova, Glance, Keystone, Horizon,
Neutron
Compute
API request
Nova API
Other
components

13. OpenStack Korea Community
Compute
API request
Nova API
Other
components
(가상 머신)(OS)
(VirtualBox)
[로컬 영역 연결1]
(인터넷 연결)
[로컬 영역 연결2]
호스트 네트워크
192.168.56.1
[eth1]
호스트 네트워크
192.168.56.101
[eth0]
(인터넷 연결)
VM VM VM
(인터넷)
Installation – (2)
(참고: 는 NAT 입니다.)

14. OpenStack Korea Community
Installation – (3)
• 설치 과정
1) VirtualBox 및 Linux 설치
2) Linux 기본 환경 설정 (업데이트 포함)
3) DevStack을 다운로드하기 위한 ‘git’ 설치
4) DevStack 스크립트 다운로드
5) 설치 구성 설정
6) DevStack 설치 실행
7) (네트워크 관련 설정: NAT 등)
8) 테스트

15. OpenStack Korea Community
Installation – (3)
• 설치 과정
1) VirtualBox 및 Linux 설치
2) Linux 기본 환경 설정 (업데이트 포함)
3) DevStack을 다운로드하기 위한 ‘git’ 설치
4) DevStack 스크립트 다운로드
5) 설치 구성 설정
6) DevStack 설치 실행
7) (네트워크 관련 설정: NAT 등)
8) 테스트
$ sudo apt-get update
$ sudo apt-get upgrade
$ sudo apt-get dist-upgrade
업데이트
게스트 확장 설치

16. OpenStack Korea Community
Installation – (3)
• 설치 과정
1) VirtualBox 및 Linux 설치
2) Linux 기본 환경 설정 (업데이트 포함)
3) DevStack을 다운로드하기 위한 ‘git’ 설치
4) DevStack 스크립트 다운로드
5) 설치 구성 설정
6) DevStack 설치 실행
7) (네트워크 관련 설정: NAT 등)
8) 테스트
$ sudo apt-get install git
$ git clone –b stable/icehouse git://github.com/openstack-
dev/devstack.git
Git 설치
DevStack 스크립트 소스 다운로드
$ wget –O localrc http://goo.gl/Y6OTR2
설치 구성 파일 다운로드

17. OpenStack Korea Community
Installation – (3)
• 설치 과정
1) VirtualBox 및 Linux 설치
2) Linux 기본 환경 설정 (업데이트 포함)
3) DevStack을 다운로드하기 위한 ‘git’ 설치
4) DevStack 스크립트 다운로드
5) 설치 구성 설정
6) DevStack 설치 실행
7) (네트워크 관련 설정: NAT 등)
8) 테스트
HOST_IP=192.168.56.101
PUBLIC_INTERFACE=eth0
# Logging
DEST=/opt/stack
LOGFILE=$DEST/logs/stack.sh.log
SCREEN_LOGDIR=$DEST/logs/screen
# Credentials
ADMIN_PASSWORD=openstack
MYSQL_PASSWORD=openstack
RABBIT_PASSWORD=openstack
SERVICE_PASSWORD=openstack
SERVICE_TOKEN=tokentoken
# Neutron - Networking Service
DISABLED_SERVICES=n-net
ENABLED_SERVICES+=,q-svc,q-agt,q-dhcp,q-l3,q-meta,q-metering,neutron
localrc:

18. OpenStack Korea Community
Installation – (3)
• 설치 과정
1) VirtualBox 및 Linux 설치
2) Linux 기본 환경 설정 (업데이트 포함)
3) DevStack을 다운로드하기 위한 ‘git’ 설치
4) DevStack 스크립트 다운로드
5) 설치 구성 설정
6) DevStack 설치 실행
7) (네트워크 관련 설정: NAT 등)
8) 테스트
$ ./stack.sh
$ sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
DevStack 설치 실행
네트워크 관련 설정: NAT
테스트

19. OpenStack Korea Community
DevStack Review: All-in-one
DevStack은
OpenStack을 실제 구성하는 대신, 개발 및 테스트 용도로 쉽게 설치 가능한 스크립트입니다.
DevStack은
All-in-one과 Multi-nodes 방식으로 Linux 가상 머신에 설치 가능합니다.
DevStack을
All-in-one 모드로 가상 머신에 동작하는 Linux에 같이 설치해 보았습니다.

20. OpenStack Korea Community
DevStack Review: Installation
Git
DevStack 스크립트 소스를 다운로드하기 위해 실행한 명령어입니다.
localrc
DevStack 설치 구성을 위한 환경 설정 파일입니다.
./stack.sh
DevStack 스크립트를 실행하여 OpenStack 서비스를 구동합니다.

21. OpenStack Korea Community
감사합니다.
최영락 (나임네트웍스, SDN 기술팀 매니저)
