動き検出勉強会リメイク。過去の発表のリメイク版です。動き検出のアルゴリズムとOpencvのオプションについてまとめました
- 1.
- 2.

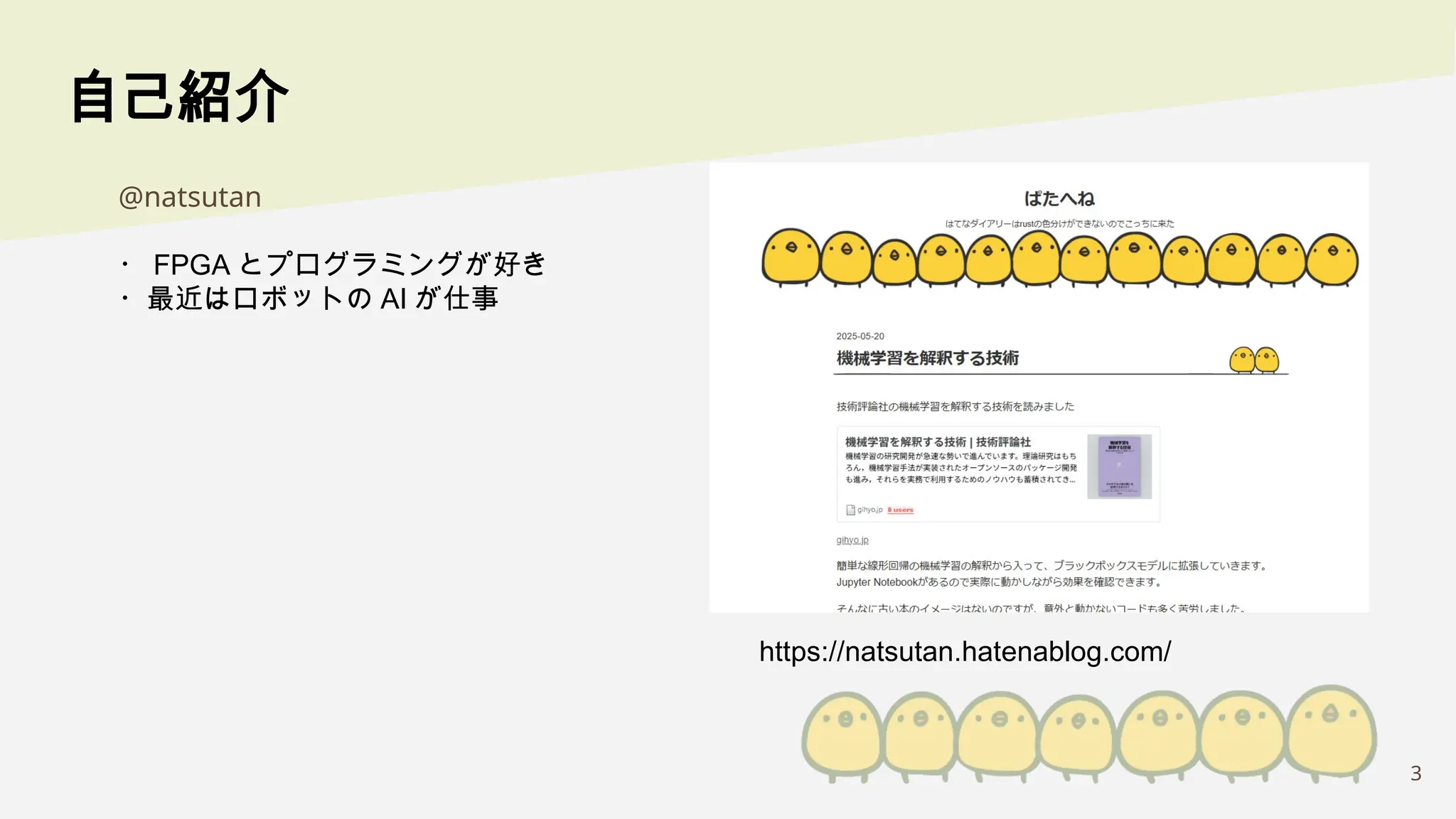

- 3. 3 @natsutan ・ FPGA とプログラミングが好き ・最近はロボットのAI が仕事 https://natsutan.hatenablog.com/ 自己紹介

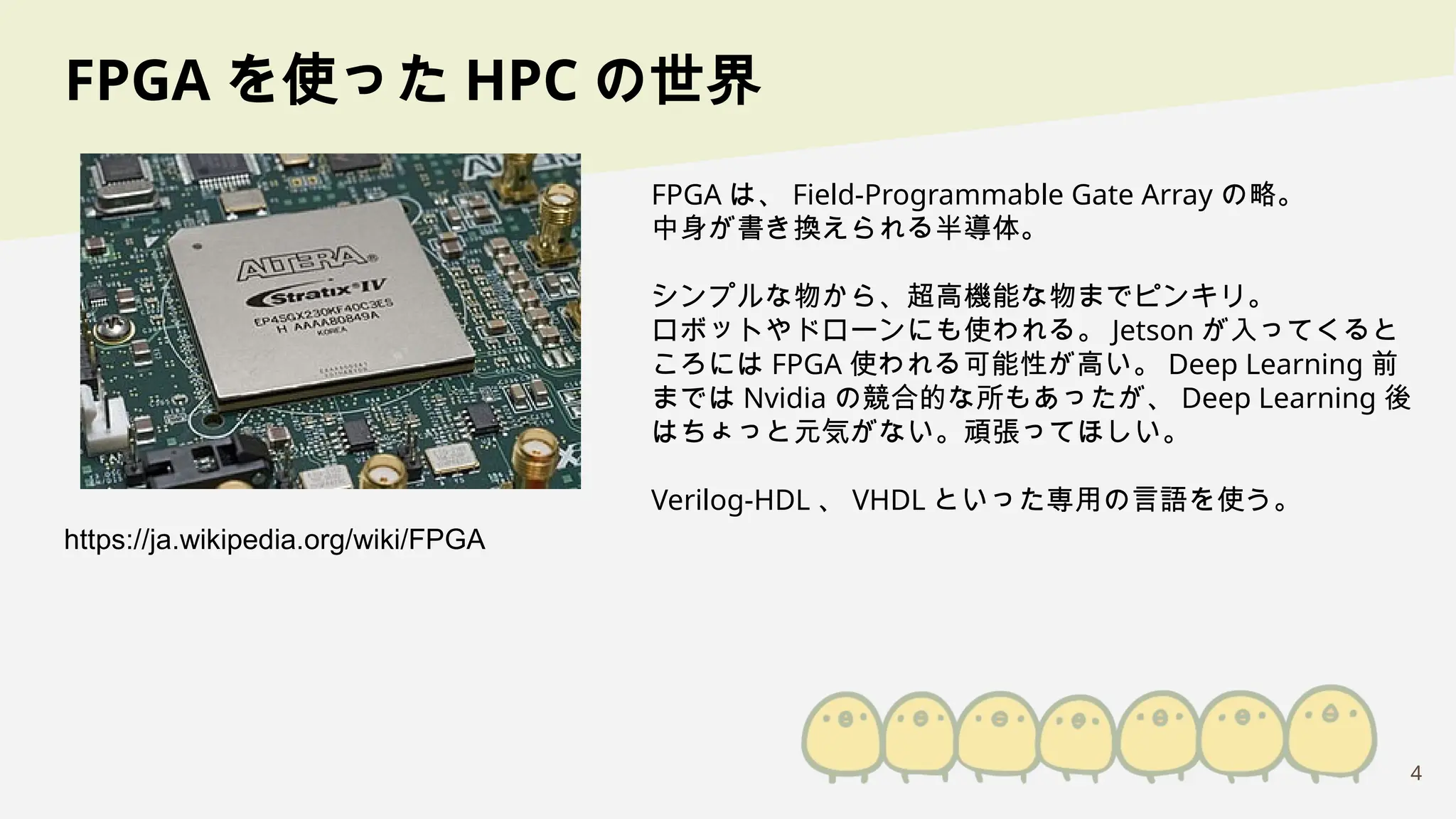

- 4. 4 FPGA を使った HPCの世界 FPGA は、 Field-Programmable Gate Array の略。 中身が書き換えられる半導体。 シンプルな物から、超高機能な物までピンキリ。 ロボットやドローンにも使われる。 Jetson が入ってくると ころには FPGA 使われる可能性が高い。 Deep Learning 前 までは Nvidia の競合的な所もあったが、 Deep Learning 後 はちょっと元気がない。頑張ってほしい。 Verilog-HDL 、 VHDL といった専用の言語を使う。 https://ja.wikipedia.org/wiki/FPGA

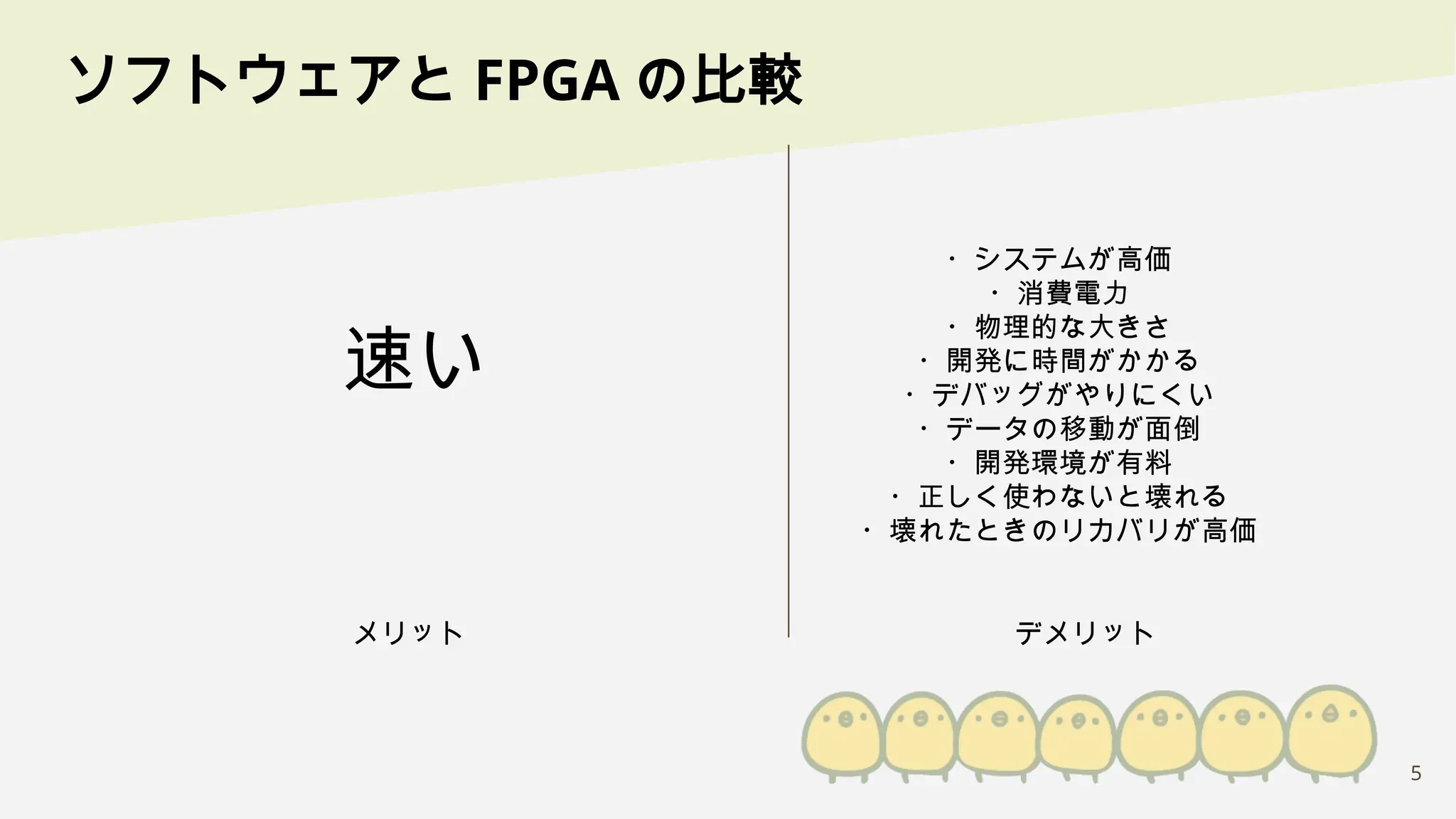

- 5. 5 ソフトウェアと FPGA の比較 メリットデメリット 速い ・システムが高価 ・消費電力 ・物理的な大きさ ・開発に時間がかかる ・デバッグがやりにくい ・データの移動が面倒 ・開発環境が有料 ・正しく使わないと壊れる ・壊れたときのリカバリが高価

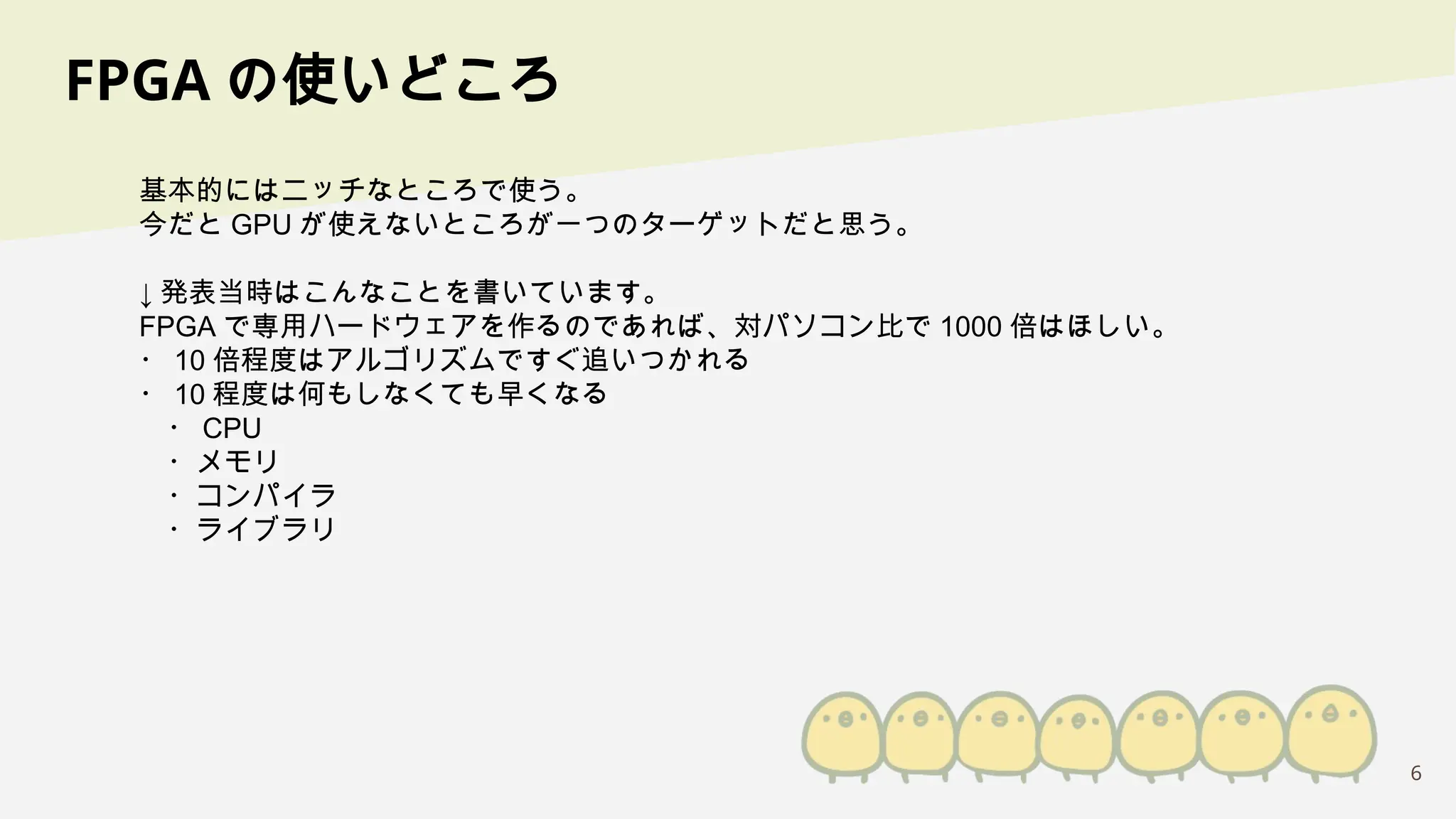

- 6. 6 FPGA の使いどころ 基本的にはニッチなところで使う。 今だと GPUが使えないところが一つのターゲットだと思う。 ↓ 発表当時はこんなことを書いています。 FPGA で専用ハードウェアを作るのであれば、対パソコン比で 1000 倍はほしい。 ・ 10 倍程度はアルゴリズムですぐ追いつかれる ・ 10 程度は何もしなくても早くなる ・ CPU ・メモリ ・コンパイラ ・ライブラリ

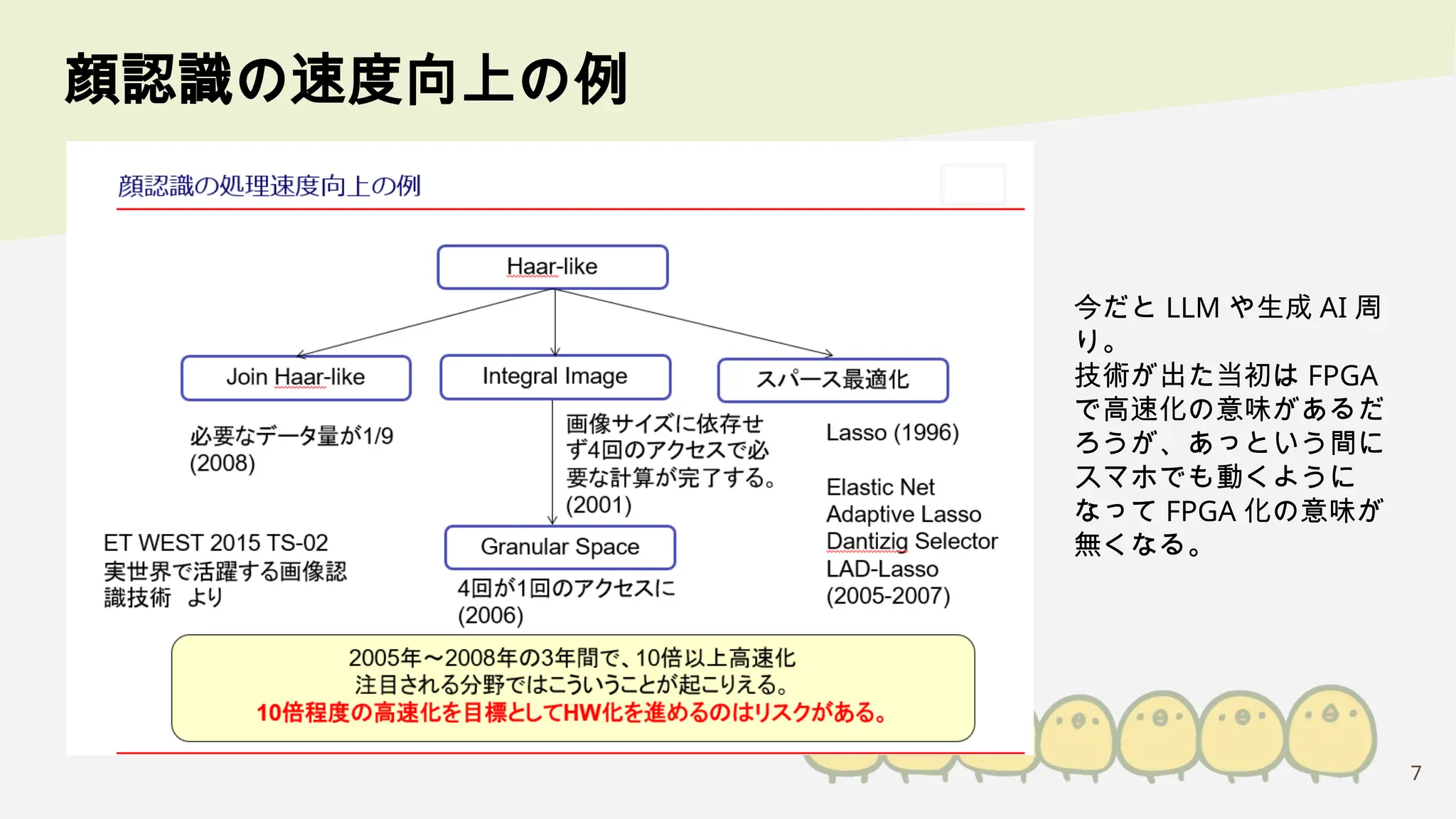

- 7. 7 顔認識の速度向上の例 今だと LLM や生成AI 周 り。 技術が出た当初は FPGA で高速化の意味があるだ ろうが、あっという間に スマホでも動くように なって FPGA 化の意味が 無くなる。
- 8.

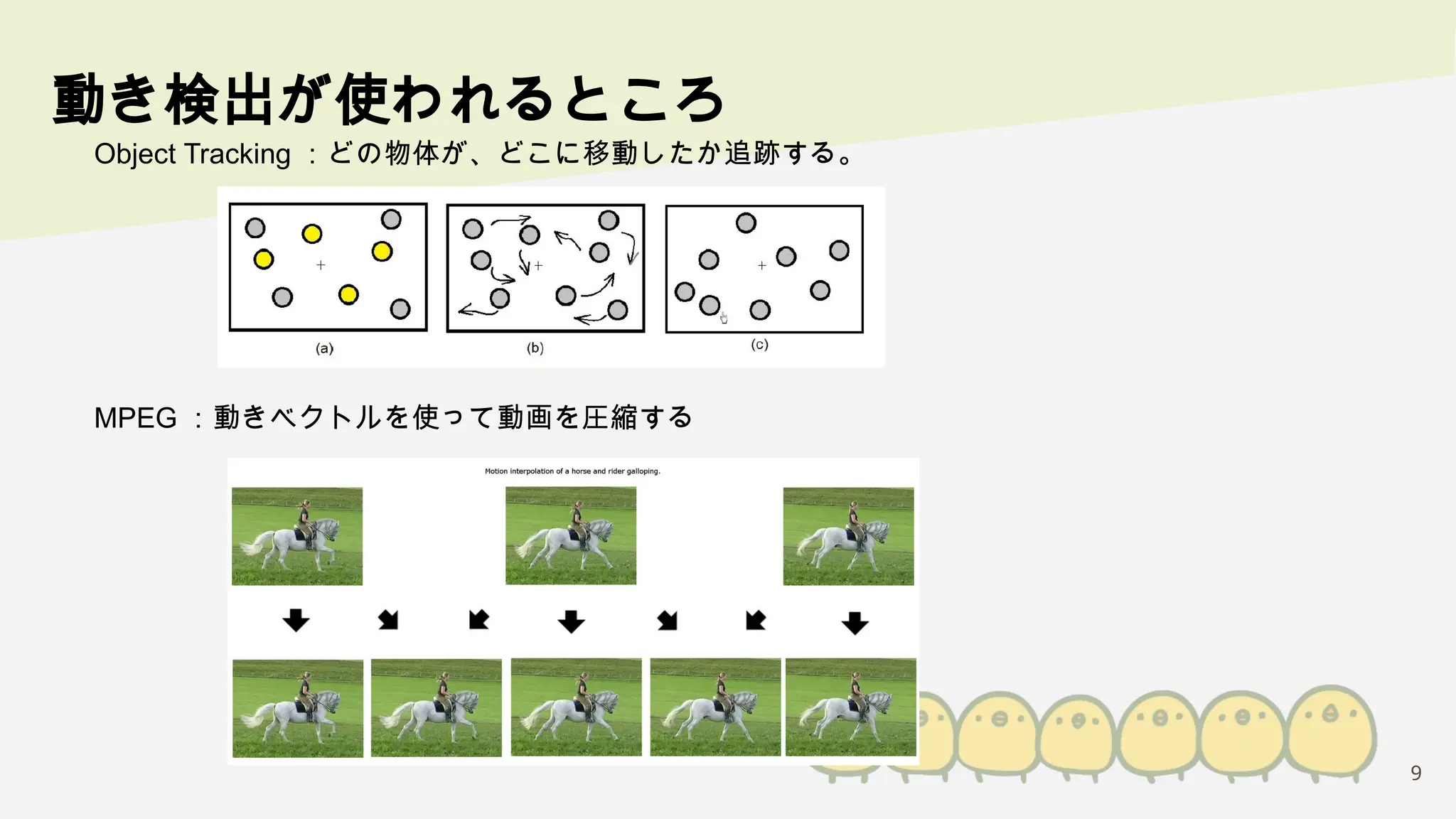

- 9. 9 動き検出が使われるところ Object Tracking ：どの物体が、どこに移動したか追跡する。 MPEG：動きベクトルを使って動画を圧縮する

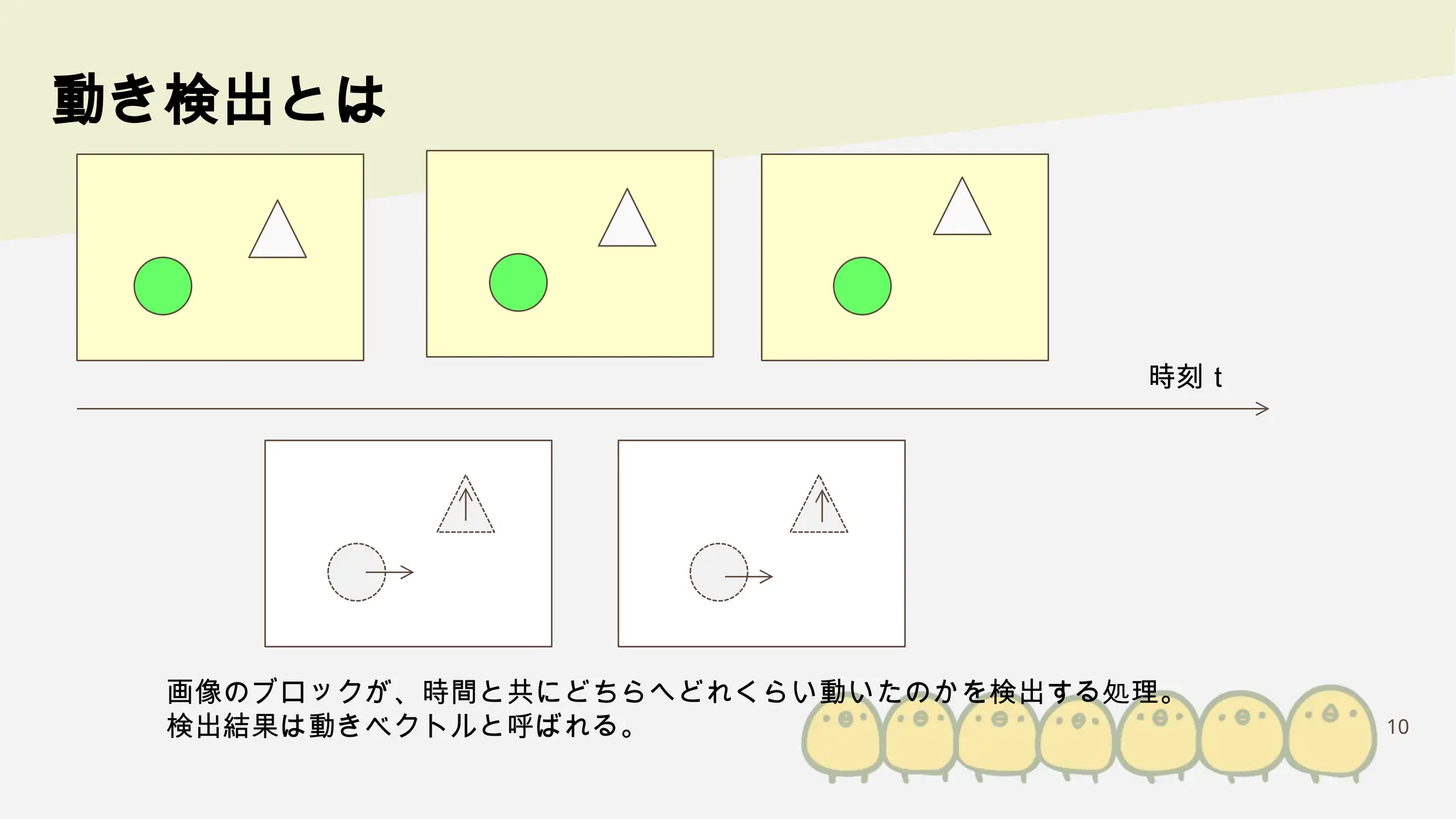

- 10.

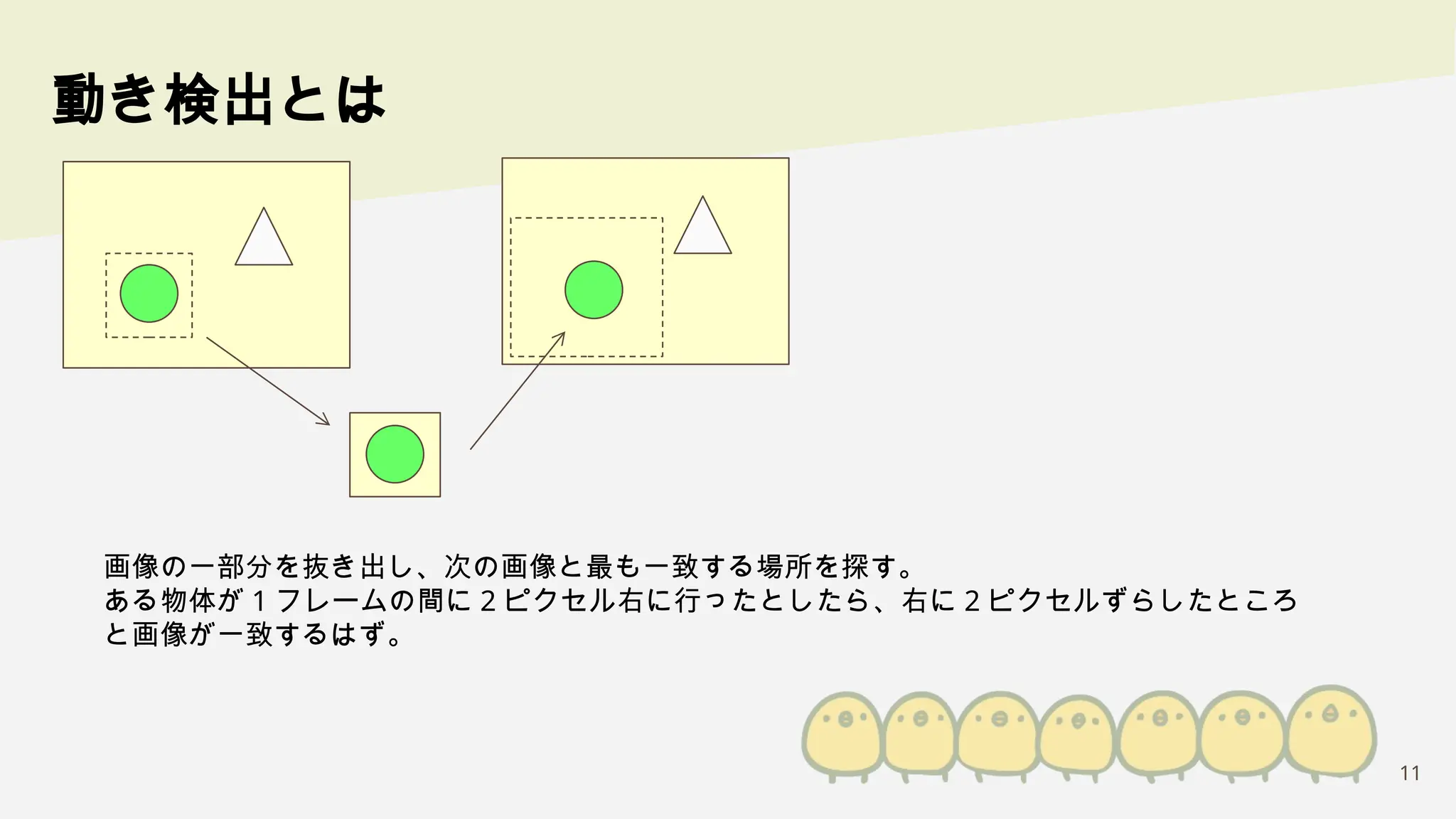

- 11. 11 動き検出とは 画像の一部分を抜き出し、次の画像と最も一致する場所を探す。 ある物体が 1 フレームの間に2 ピクセル右に行ったとしたら、右に 2 ピクセルずらしたところ と画像が一致するはず。
- 12. 12 動き検出の評価関数 評価関数として SAD 、SSD が使われる。どちらも 0 なら画像は完全に一致している。 画像の一部を重ねた状態で、画素の差分を取る。 SAD(Sum of Absolute Difference ）：各画素の差分の絶対値の和。 SSD(Sum of Squared Difference ）：各画素の差分の二乗和 動き検出という点ではあまり精度に差がないこと、計算量が少ないことより SAD が使われる ことが多い。統計学的には SSD の方が最小二乗和を求めているので SSD が好まれるときもあ る。 E(𝑤)= 1 2 ∑‖𝑑𝑛 − 𝑦(𝑥)‖ 2 Deep learning の誤差関数 と同じ

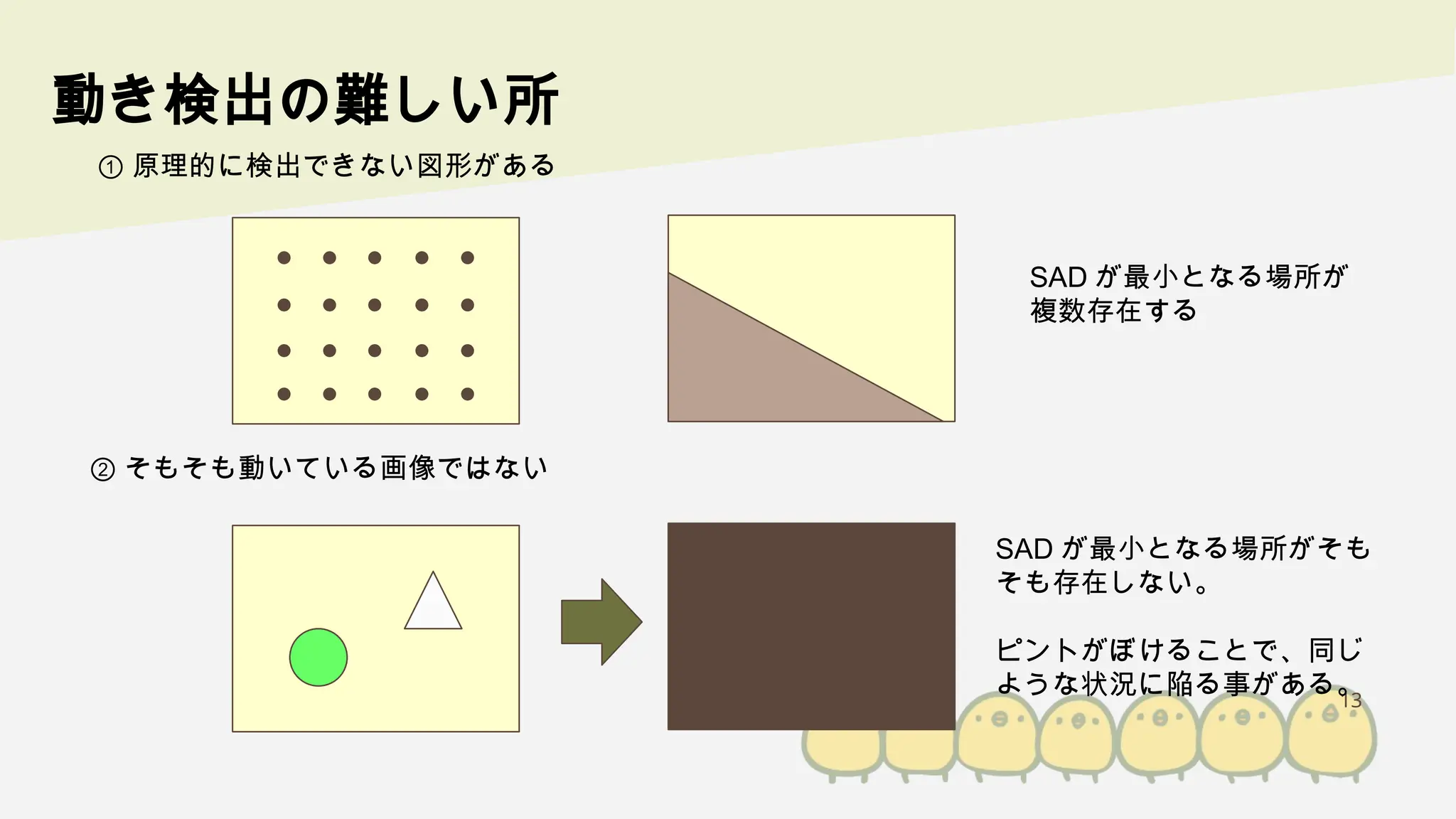

- 13. 13 動き検出の難しい所 ① 原理的に検出できない図形がある ② そもそも動いている画像ではない SADが最小となる場所が 複数存在する SAD が最小となる場所がそも そも存在しない。 ピントがぼけることで、同じ ような状況に陥る事がある。
- 14.

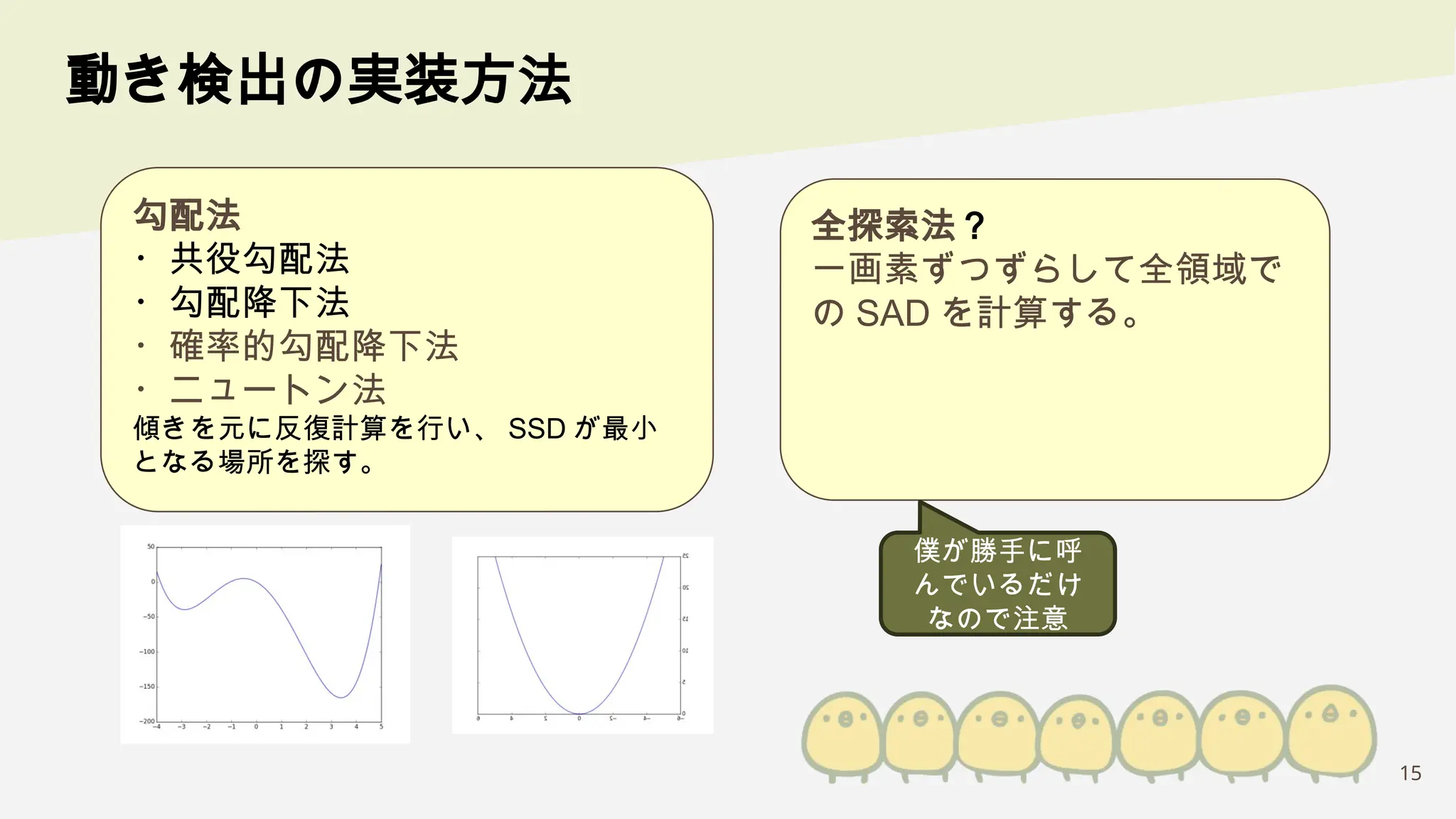

- 15. 15 動き検出の実装方法 勾配法 ・共役勾配法 ・勾配降下法 ・確率的勾配降下法 ・ニュートン法 傾きを元に反復計算を行い、 SSD が最小 となる場所を探す。 全探索法？ 一画素ずつずらして全領域で のSAD を計算する。 僕が勝手に呼 んでいるだけ なので注意
- 16. 16 動き検出の実装方法 ソフトウェア実 装 ハードウェア 実装 ② 荒い検索 ① 勾配法③ 全探索法 （ピクセル単位） ④ サブピクセル計算 Layer1 Layer2 Layer3

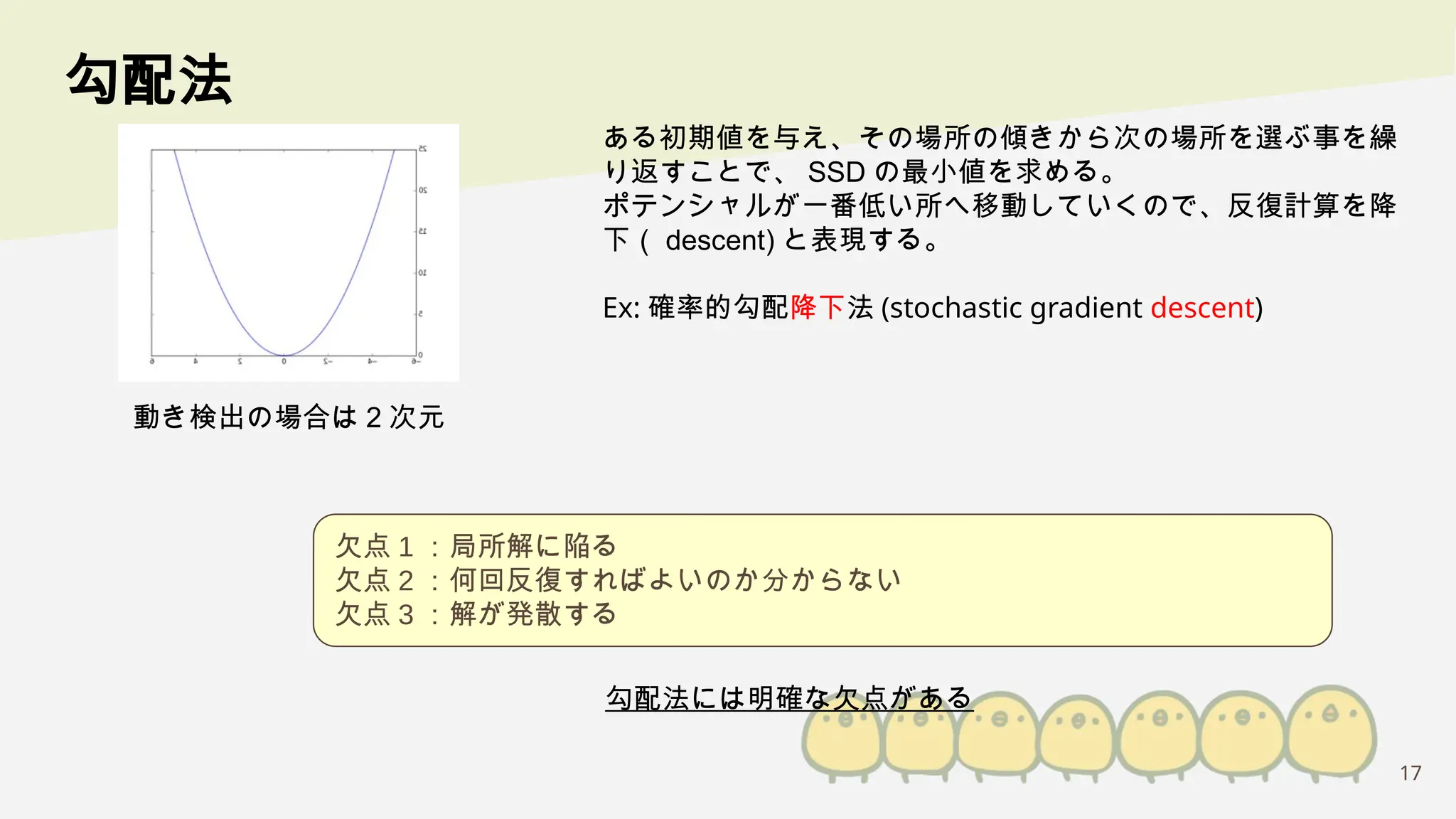

- 17. 17 勾配法 ある初期値を与え、その場所の傾きから次の場所を選ぶ事を繰 り返すことで、 SSD の最小値を求める。 ポテンシャルが一番低い所へ移動していくので、反復計算を降 下（descent) と表現する。 Ex: 確率的勾配降下法 (stochastic gradient descent) 動き検出の場合は 2 次元 勾配法には明確な欠点がある 欠点 1 ：局所解に陥る 欠点 2 ：何回反復すればよいのか分からない 欠点 3 ：解が発散する
- 18. 18 勾配法 欠点１： 初期値を間違えると、局所解を求めてしまう。 1 回の試行では局所解に陥ったかどうかが判定できな い。 初期値が大事。 初期値が良ければ 2～ 3 回で収束するケースが多い。 良い初期値を得るために、「荒い検索」を利用する。 （後で） ここを最小値 と判定 本当はこっちが最小値 初期値を変えると上手く行く 局所解に陥っているかどうか が判断できない
- 19. 19 勾配法 欠点 2 ： 反復回数の計算が読めない。 運が良いと3 回、運がわるいと数十回の反復が必要。 入力データと初期値に依存し、汎用的な終了の判定方法 が無い。 回数を増やしたり、初期値を変 えると上手く行くときがある。 動き検出の特性として、そも そも最適な解が存在しない可 能性がある
- 20. 20 勾配法 欠点 3 ： 解が発散する。 検索範囲の端に向かって全力で移動してしまう。 →検出は簡単にできるので、局所解よりは扱いがらく 初期値を変えると上手く行くと きがある。 動き検出の特性として、そも そも最適な解が存在しない可 能性がある
- 21. 21 動き検出の実装方法 ソフトウェア実 装 ハードウェア 実装 ② 荒い検索 ① 勾配法③ 全探索法 （ピクセル単位） ④ サブピクセル計算 Layer1 Layer2 Layer3 初期値が全て！
- 22. 22 荒い検索 ・縮小画像での動き検出 Coarse-to-fine search 、画像ピラミッド ・前回の動き検出の結果を使う ・周辺の信頼できる動きベクトルを使 う 動き検出できる 動き検出できない 動き検出できる 荒い検索を使っておおまかな動きベクトルを先に計算しておく ・SW 実装（勾配法）の場合は、その値が初期値の候補になる ・ HW 実装（全探索）の場合はそのまま検索範囲の原点とする実装が多い → HW 実装の場合、特定の領域を取り出すのが面倒
- 23. 23 画像ピラミッド ¼ にした画像で動 き検出を行う その結果を初期値にし て 1/2にした画像で動 き検出を行う 最後に元の解像度で動 き検出を行う https://ja.wikipedia.org/wiki/%E3%83%94%E3%83%A9%E3%83%9F%E3%83%83%E3%83%89 画像を積んだ状態がピラミッド に見えるから画像ピラミッド。 動き検出は上から下へ処理して いくが、 Deep Learning は下か ら上に処理してい く。 Conv→Maxpool
- 24. 24 動き検出の実装方法 ソフトウェア実 装 ハードウェア 実装 ② 荒い検索 ① 勾配法③ 全探索法 （ピクセル単位） ④ サブピクセル計算 Layer1 Layer2 Layer3

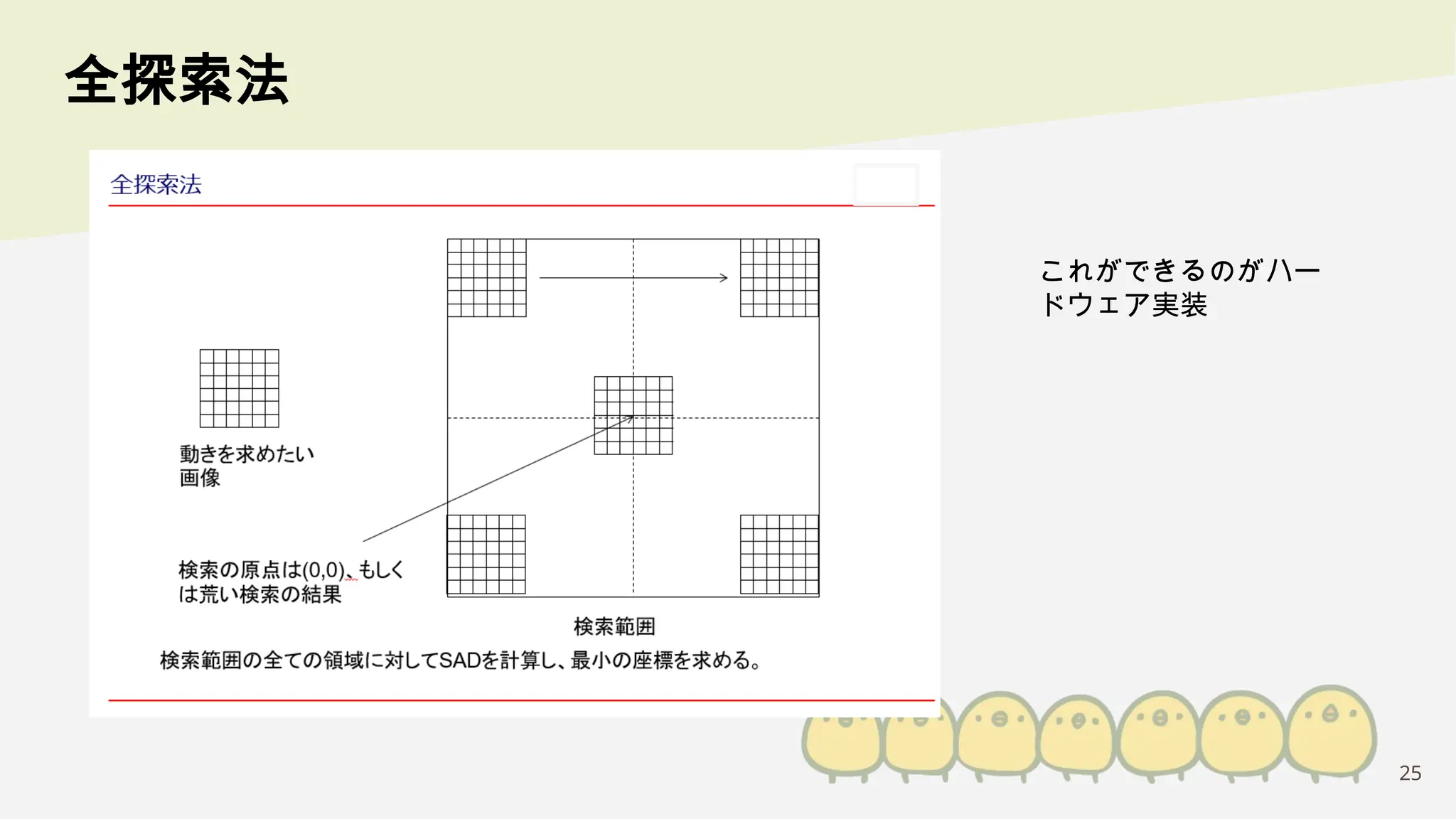

- 25.

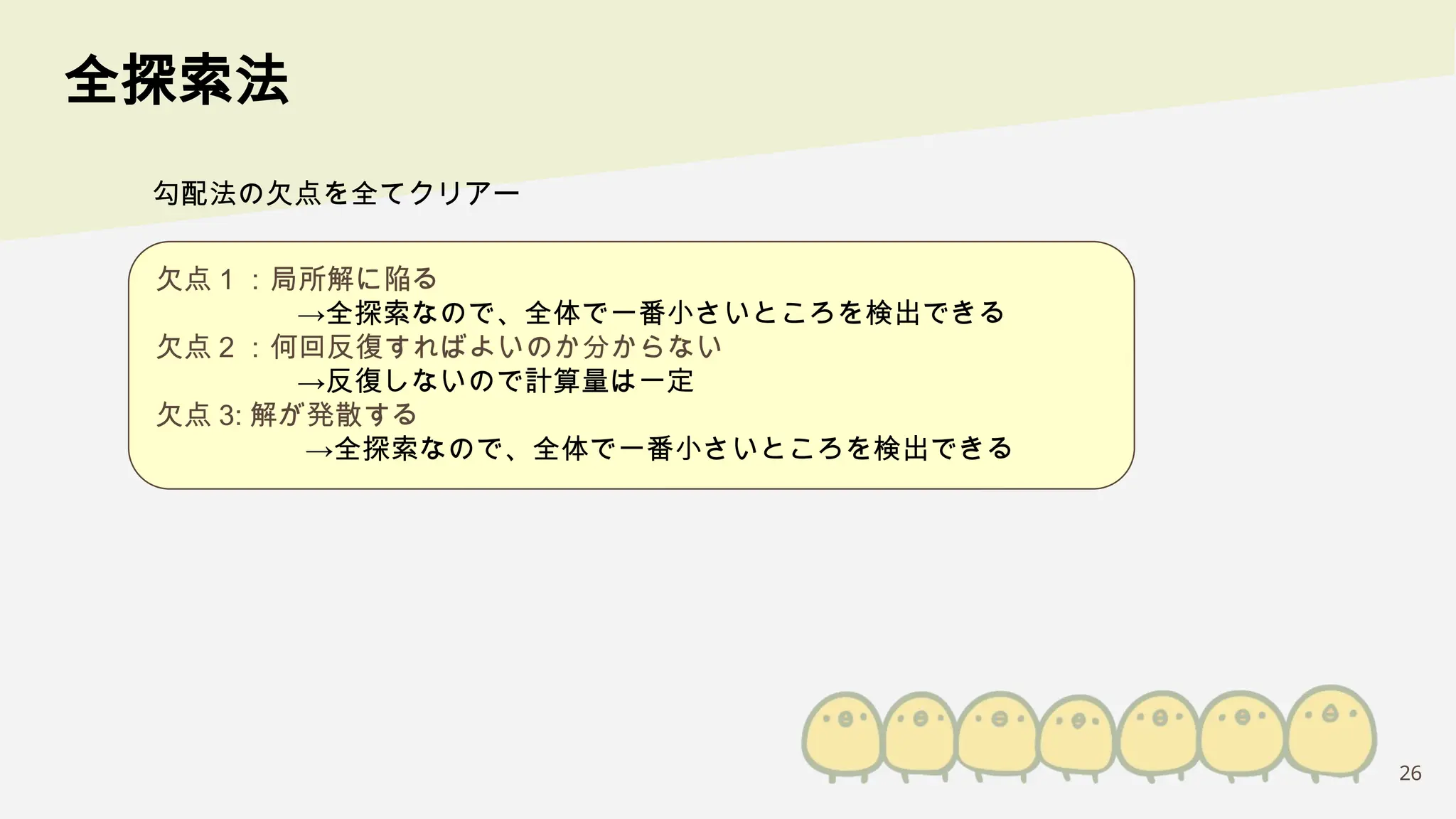

- 26. 26 全探索法 欠点 1 ：局所解に陥る →全探索なので、全体で一番小さいところを検出できる 欠点2 ：何回反復すればよいのか分からない →反復しないので計算量は一定 欠点 3: 解が発散する →全探索なので、全体で一番小さいところを検出できる 勾配法の欠点を全てクリアー
- 27.
- 28. 28 動き検出の実装方法 ソフトウェア実 装 ハードウェア 実装 ② 荒い検索 ① 勾配法③ 全探索法 （ピクセル単位） ④ サブピクセル計算 Layer1 Layer2 Layer3

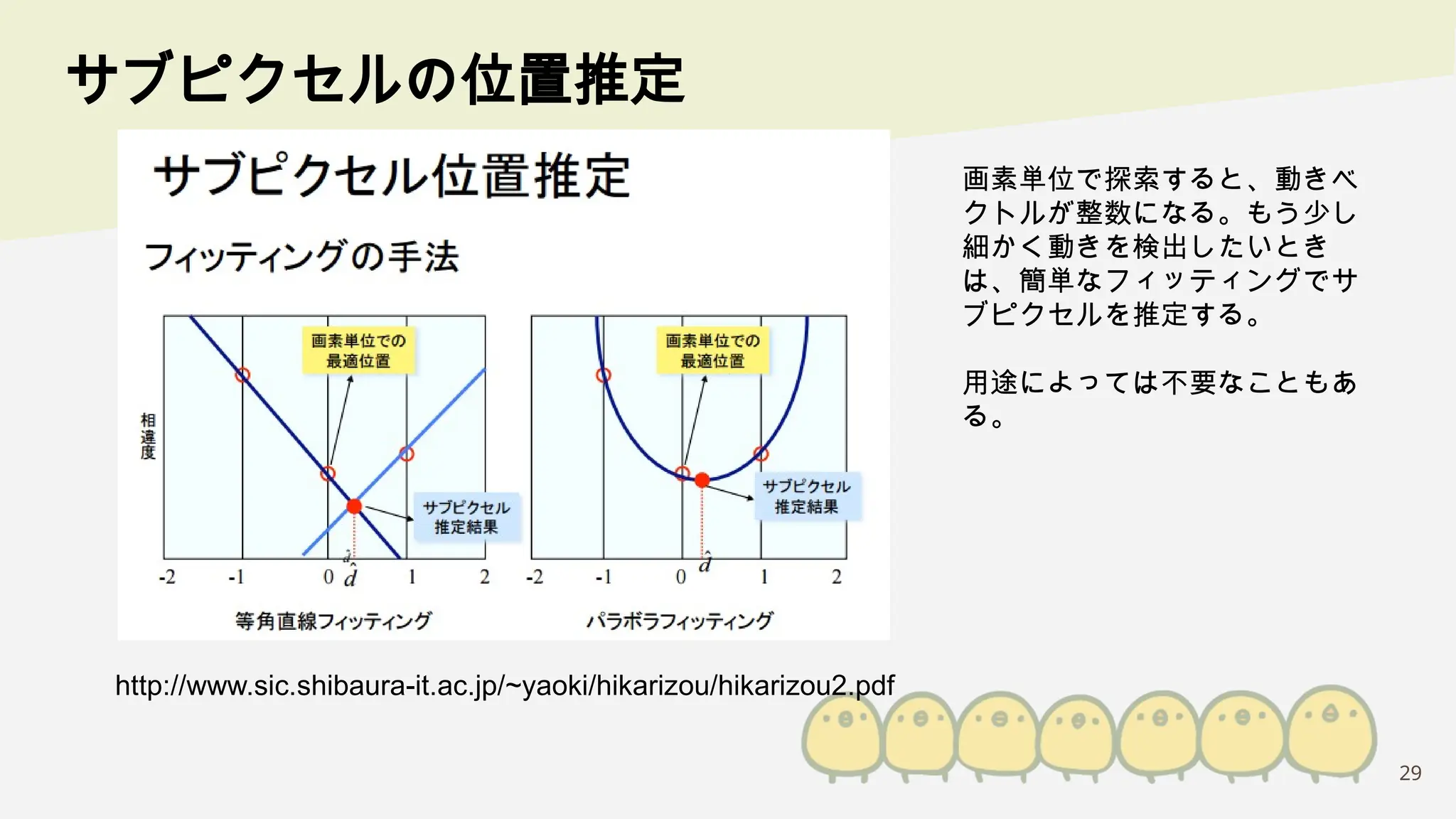

- 29.
- 30. 30 OpenCV で動き検出使って見よう cv2.optflow.createOptFlow_DualTVL1 cv2.optflow が 動き検出 アルゴリズム 何もしなくてもCUDA や OpenCL を使ってくれるときもある が、明示的に指定することもできる。 OpenCV のコンパイル オプションとか環境（ jetson とか）によっても違う。 ヘッダーファイルも修正必要 #include <opencv2/ocl/ocl.hpp> //opencl #include <opencv2/gpu/gpu.hpp> //cuda
- 31. 31 OpenCV で動き検出を早くするオプション cv2.optflow.createOptFlow_DualTVL1 // パラメータ調整（速度優先） optical_flow->setTau(0.25); optical_flow->setLambda(0.10); optical_flow->setTheta(0.2); optical_flow->setScalesNumber(3);// デフォルトは 5 optical_flow->setWarpingsNumber(1); // デフォルトは 5 optical_flow->setIterations(10); // デフォルトは 30 optical_flow->setEpsilon(0.03); // デフォルトは 0.01 optical_flow->setScaleStep(0.5); ScalesNumber が初期値を決 めるためのピラミッドの段 数。小さい方が計算量少ない Iterations 勾配法の反復の最大数 小さいとワーストが減る Epsilon ループの終了条件。大きい方 が早く終わる。

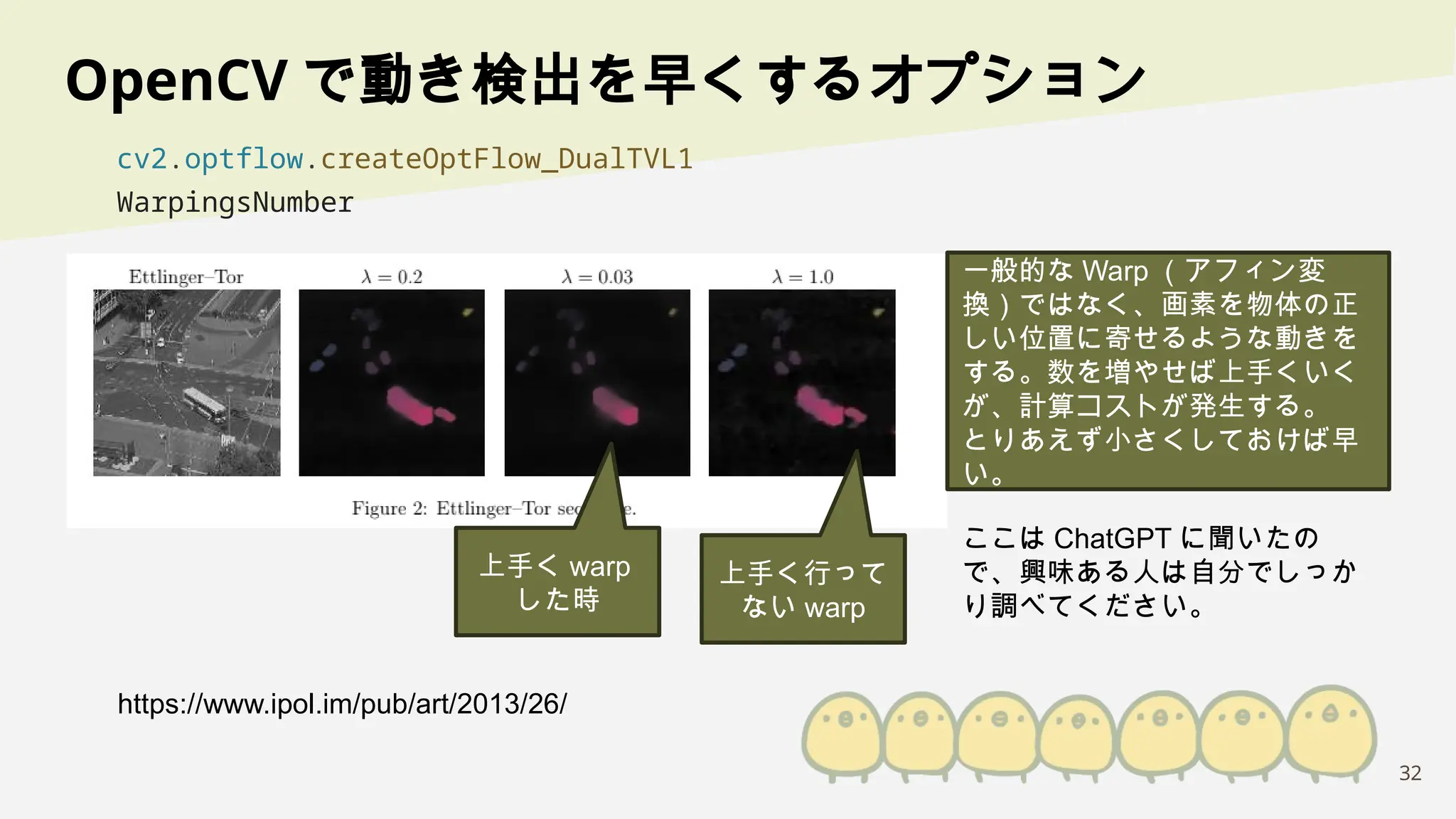

- 32. 32 OpenCV で動き検出を早くするオプション cv2.optflow.createOptFlow_DualTVL1 WarpingsNumber https://www.ipol.im/pub/art/2013/26/ 上手く warp した時 上手く行って ないwarp 一般的な Warp （アフィン変 換）ではなく、画素を物体の正 しい位置に寄せるような動きを する。数を増やせば上手くいく が、計算コストが発生する。 とりあえず小さくしておけば早 い。 ここは ChatGPT に聞いたの で、興味ある人は自分でしっか り調べてください。
