Android が巨大すぎてお困りのあなたへ～組み込み Windows の今と、これから～
2012-03-22 の EMS-JP 北海道支部営業ミーティングでのプレゼン資料。
More Related Content
Similar to Android が巨大すぎてお困りのあなたへ～組み込み Windows の今と、これから～
Android が巨大すぎてお困りのあなたへ～組み込み Windows の今と、これから～
- 1.
- 2.
- 4.

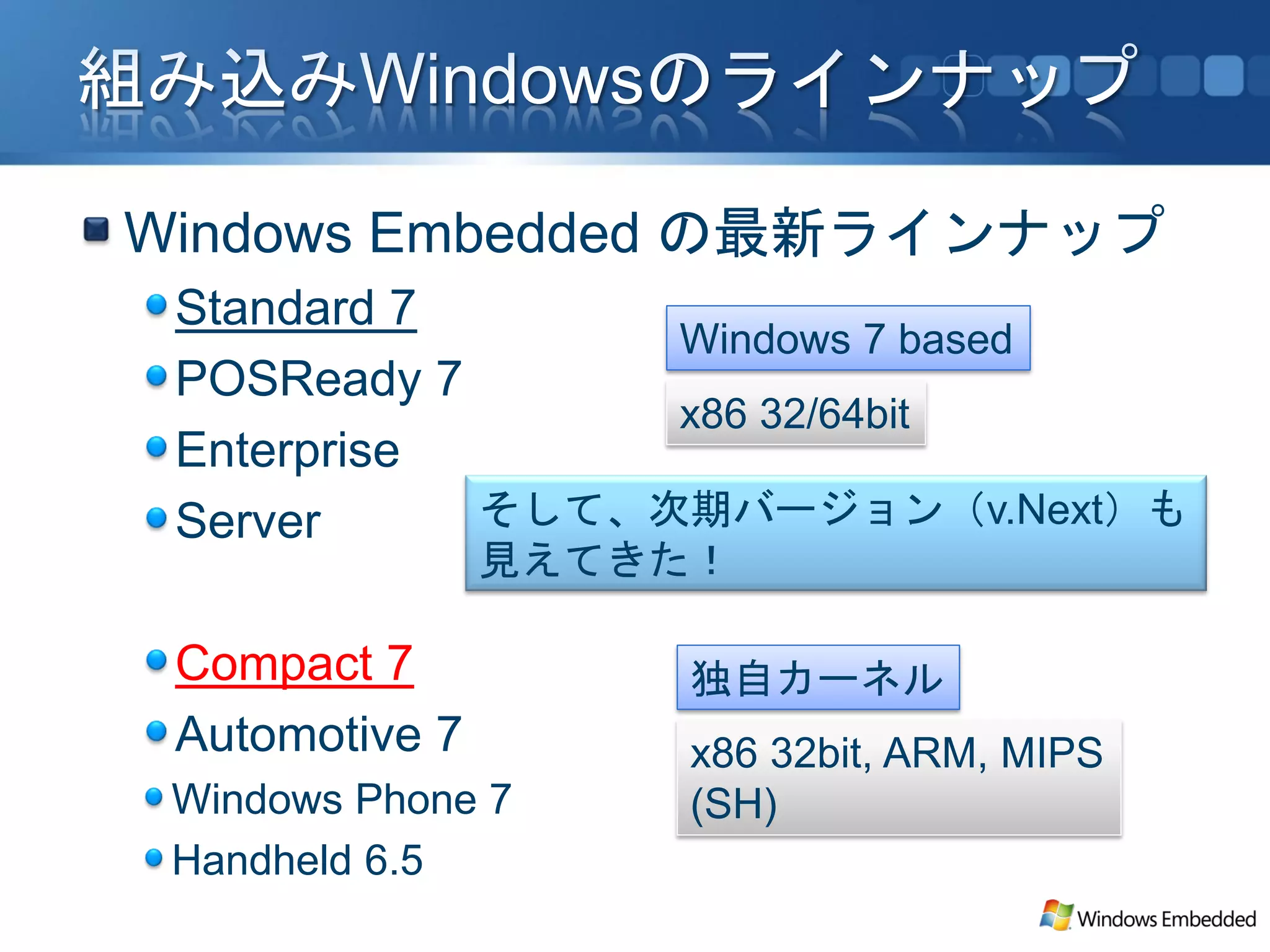

- 5. Windows Embedded の最新ラインナップ Standard 7 Windows 7 based POSReady 7 x86 32/64bit Enterprise Server そして、次期バージョン（v.Next）も 見えてきた！ Compact 7 独自カーネル Automotive 7 x86 32bit, ARM, MIPS Windows Phone 7 (SH) Handheld 6.5

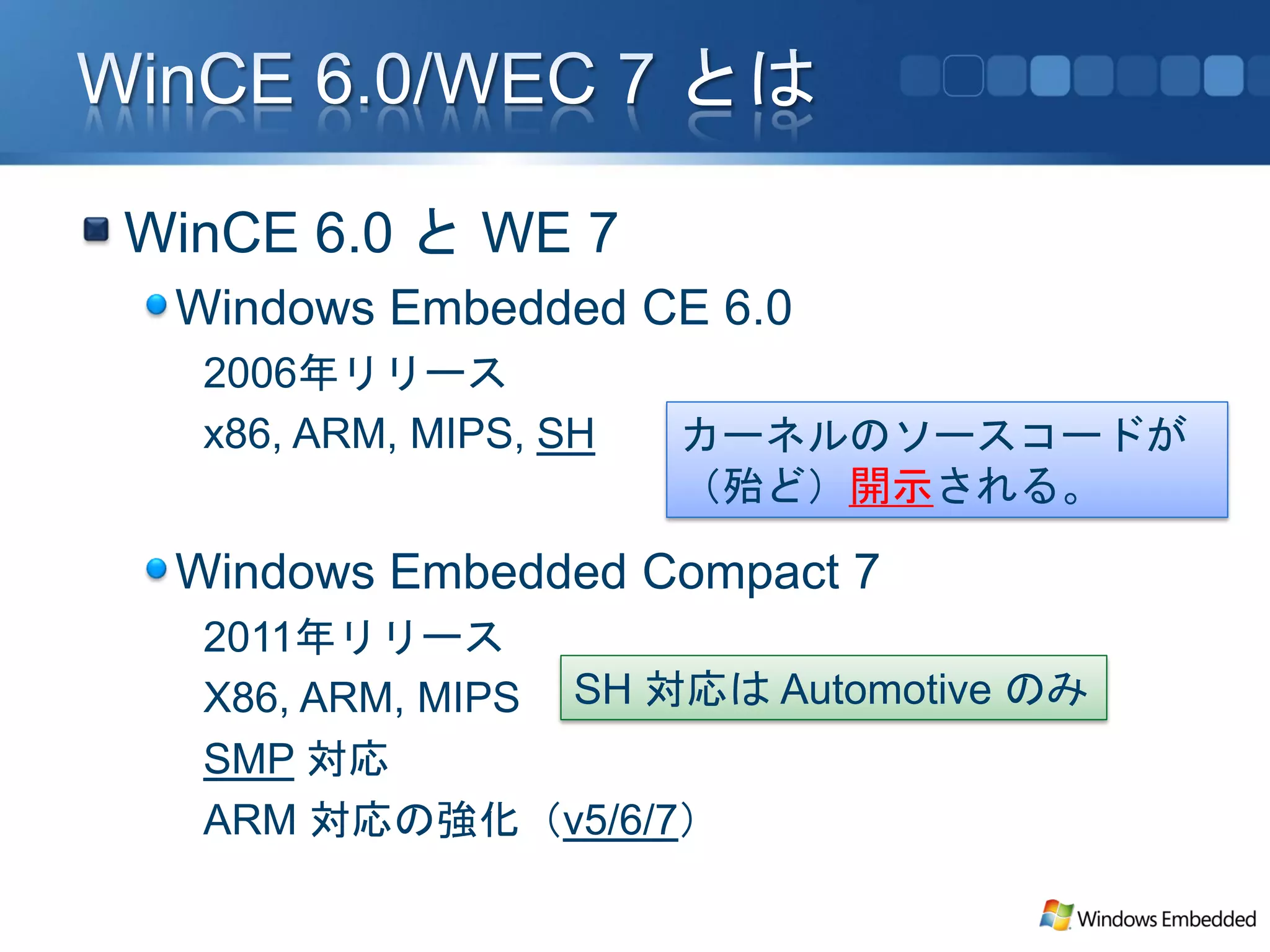

- 7. WinCE 6.0 とWE 7 Windows Embedded CE 6.0 2006年リリース x86, ARM, MIPS, SH カーネルのソースコードが （殆ど）開示される。 Windows Embedded Compact 7 2011年リリース X86, ARM, MIPS SH 対応は Automotive のみ SMP 対応 ARM 対応の強化（v5/6/7）

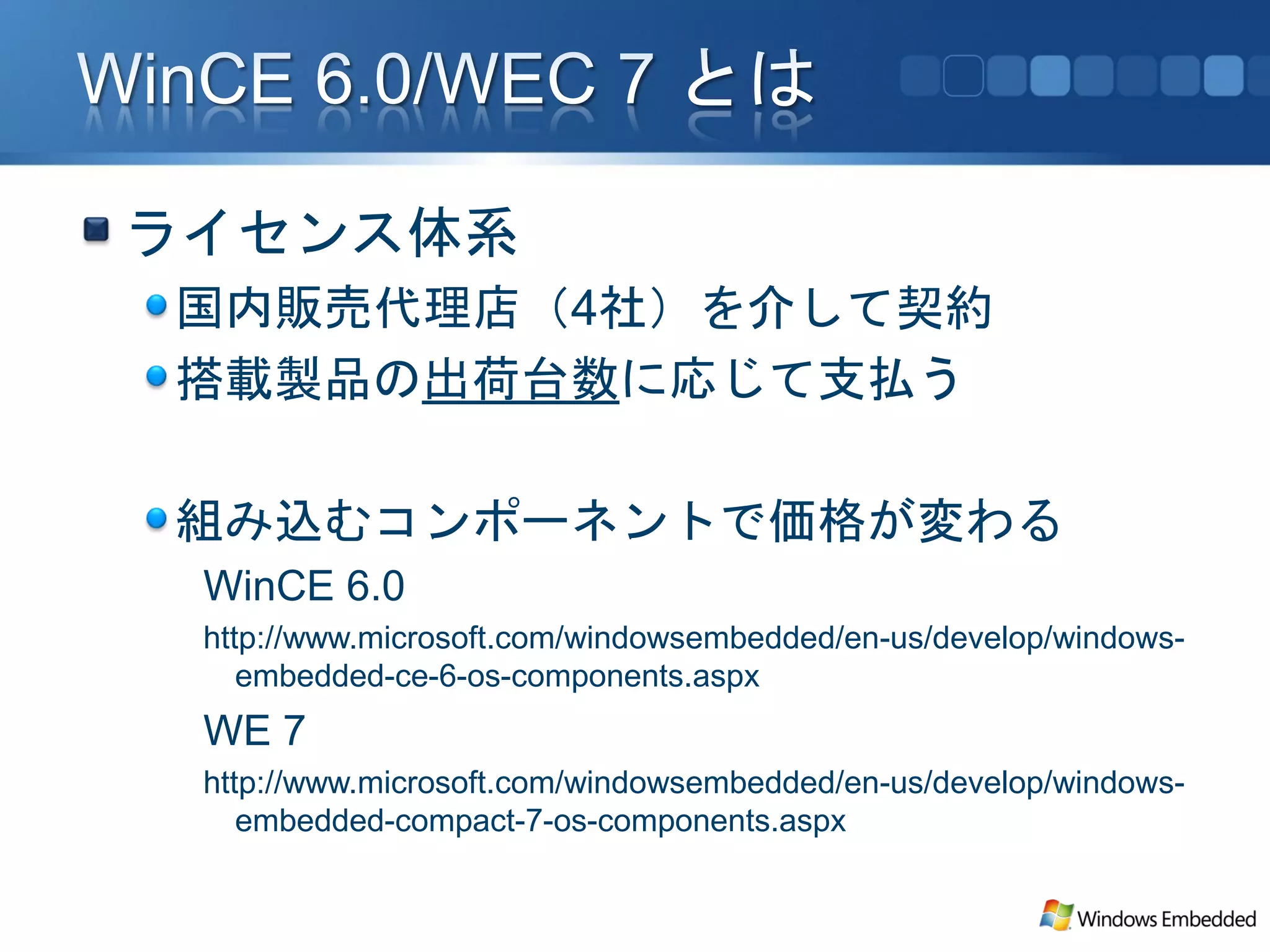

- 8. ライセンス体系 国内販売代理店（4社）を介して契約 搭載製品の出荷台数に応じて支払う 組み込むコンポーネントで価格が変わる WinCE 6.0 http://www.microsoft.com/windowsembedded/en-us/develop/windows- embedded-ce-6-os-components.aspx WE 7 http://www.microsoft.com/windowsembedded/en-us/develop/windows- embedded-compact-7-os-components.aspx

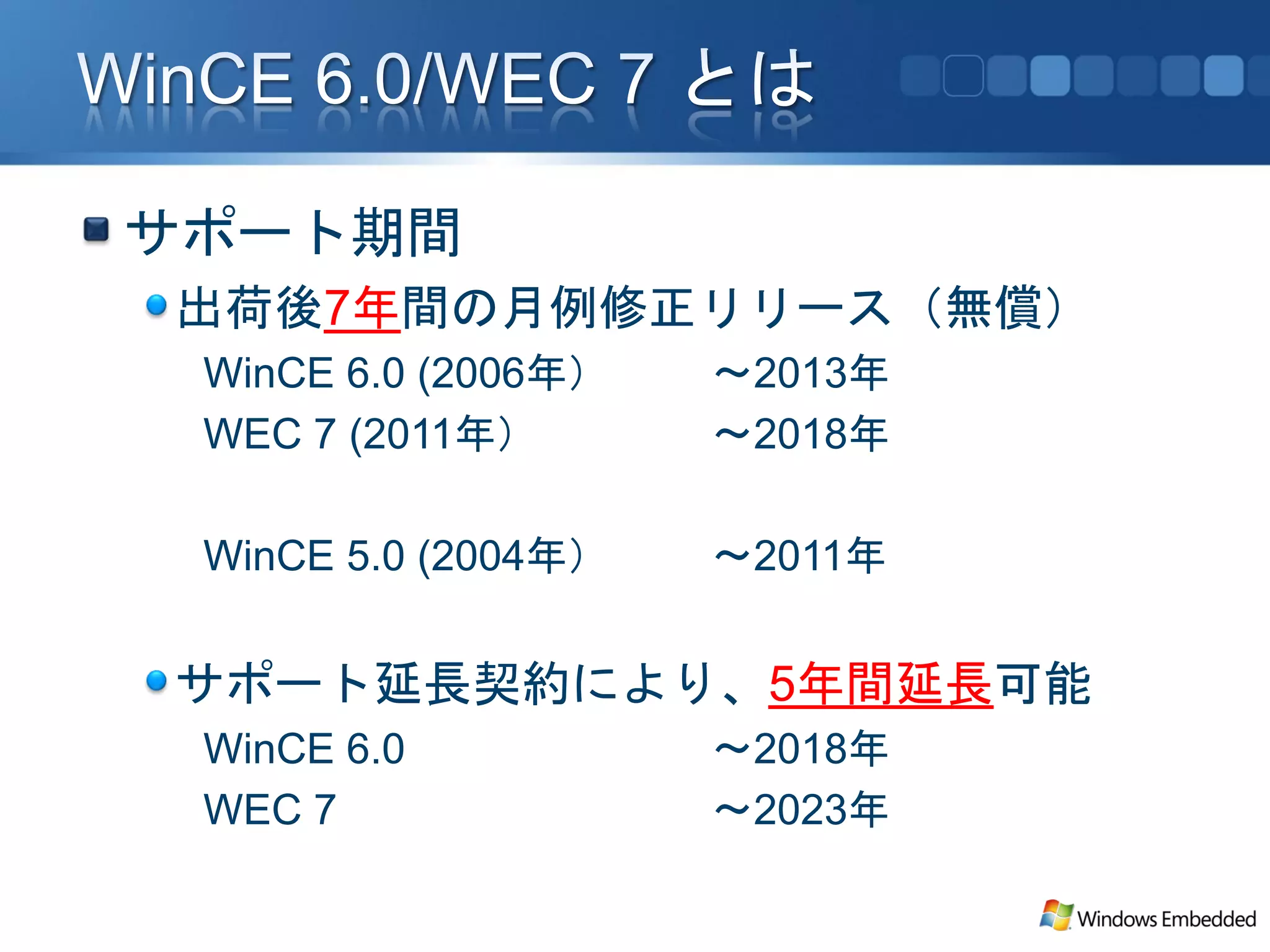

- 9. サポート期間 出荷後7年間の月例修正リリース（無償） WinCE 6.0(2006年） ～2013年 WEC 7 (2011年） ～2018年 WinCE 5.0 (2004年） ～2011年 サポート延長契約により、5年間延長可能 WinCE 6.0 ～2018年 WEC 7 ～2023年
- 10.

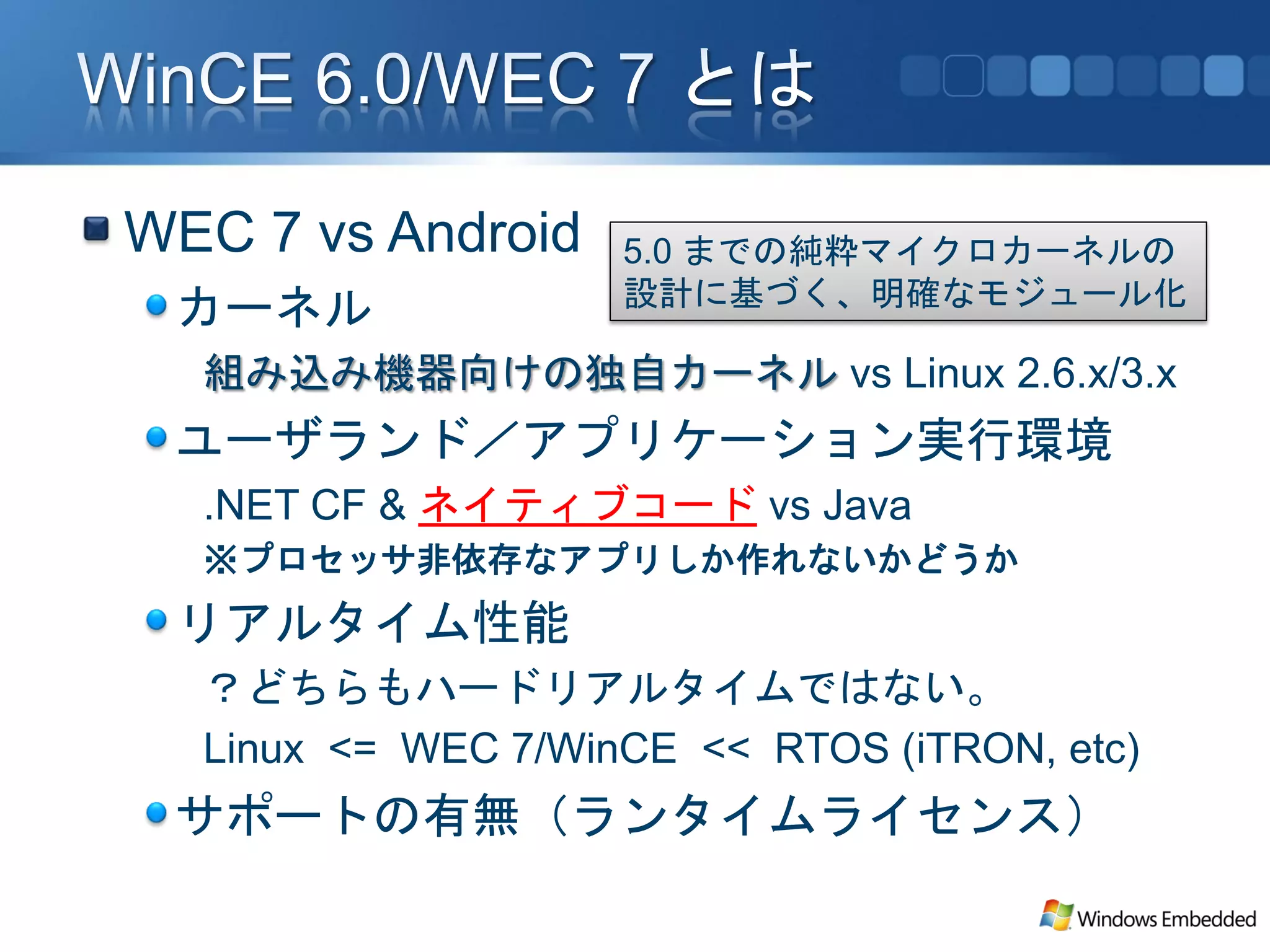

- 11. WEC 7 vsAndroid 5.0 までの純粋マイクロカーネルの 設計に基づく、明確なモジュール化 カーネル 組み込み機器向けの独自カーネル vs Linux 2.6.x/3.x ユーザランド／アプリケーション実行環境 .NET CF & ネイティブコード vs Java ※プロセッサ非依存なアプリしか作れないかどうか リアルタイム性能 ？どちらもハードリアルタイムではない。 Linux <= WEC 7/WinCE << RTOS (iTRON, etc) サポートの有無（ランタイムライセンス）

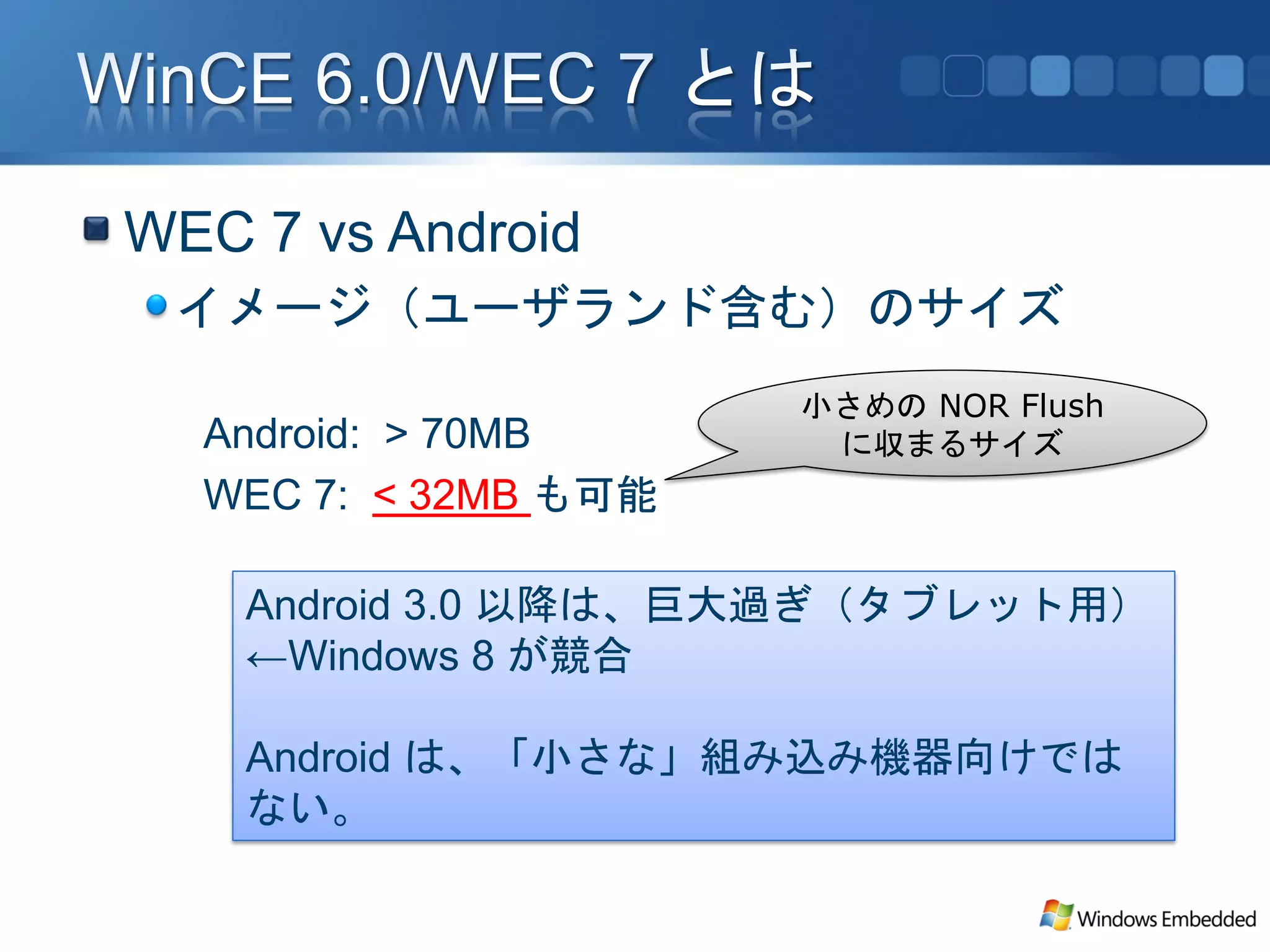

- 12. WEC 7 vsAndroid イメージ（ユーザランド含む）のサイズ 小さめの NOR Flush Android: > 70MB に収まるサイズ WEC 7: < 32MB も可能 Android 3.0 以降は、巨大過ぎ（タブレット用） ←Windows 8 が競合 Android は、「小さな」組み込み機器向けでは ない。

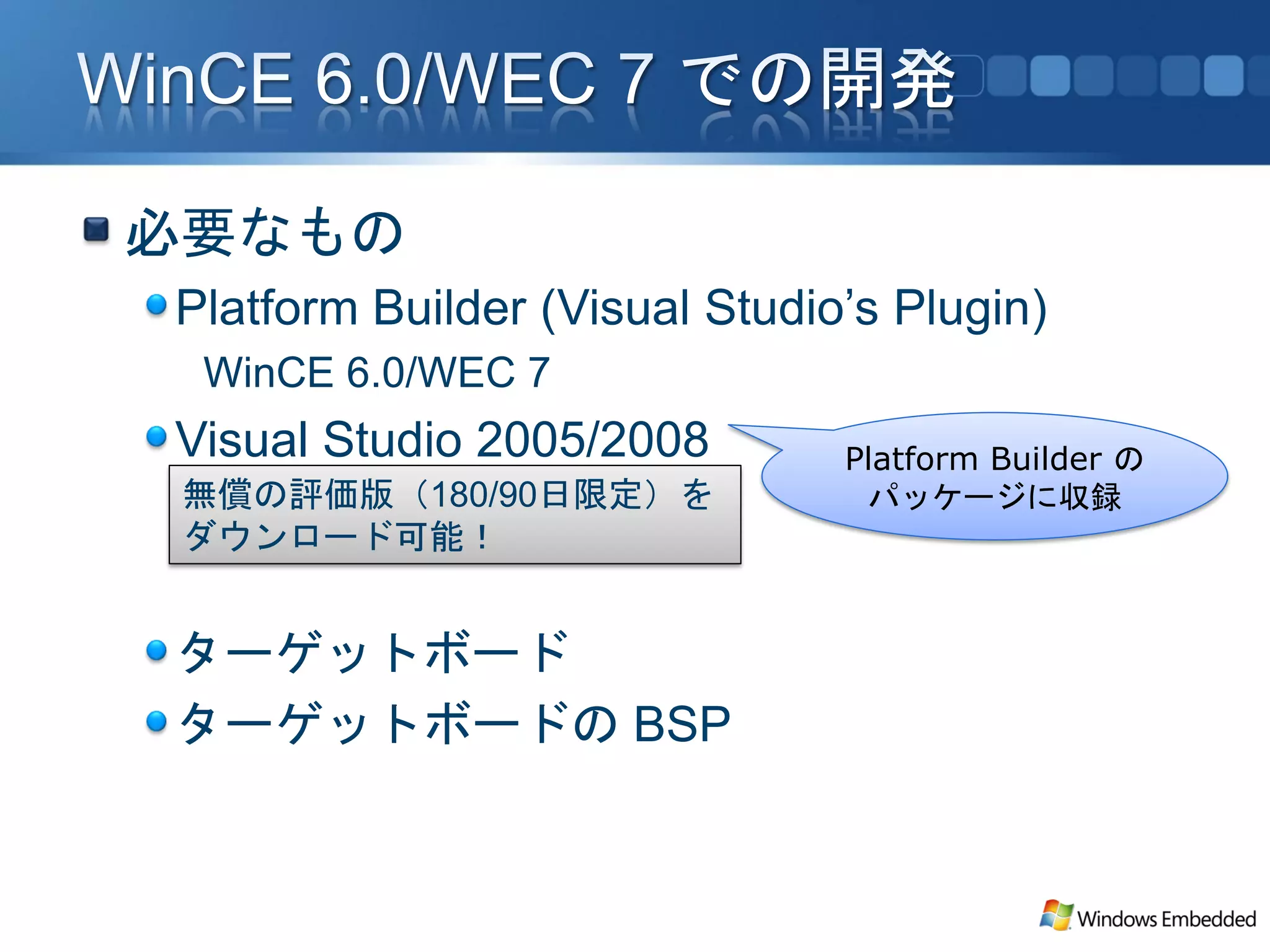

- 13. 必要なもの Platform Builder (VisualStudio’s Plugin) WinCE 6.0/WEC 7 Visual Studio 2005/2008 Platform Builder の 無償の評価版（180/90日限定）を パッケージに収録 ダウンロード可能！ ターゲットボード ターゲットボードの BSP

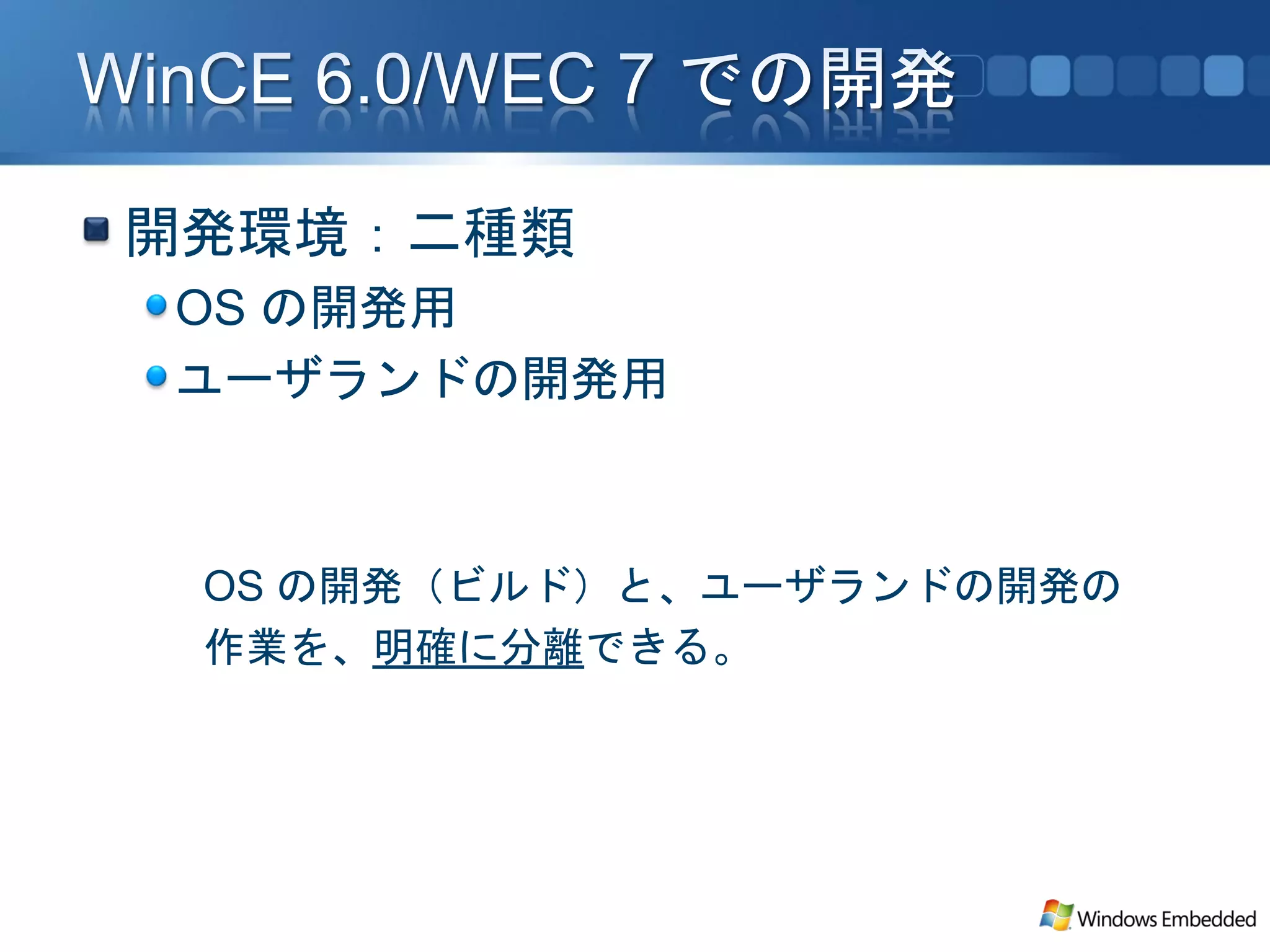

- 14. 開発環境：二種類 OS の開発用 ユーザランドの開発用 OSの開発（ビルド）と、ユーザランドの開発の 作業を、明確に分離できる。

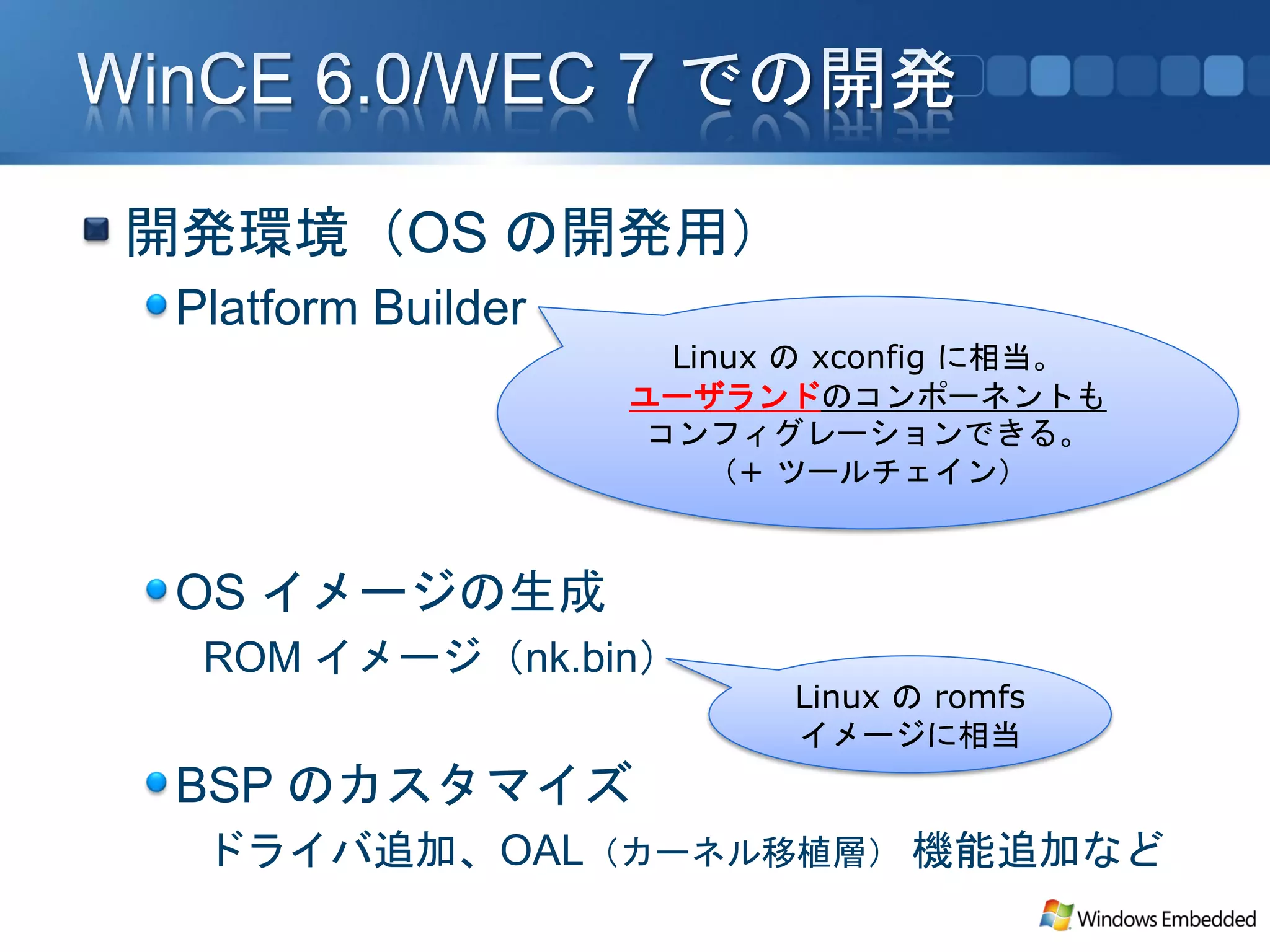

- 15. 開発環境（OS の開発用） PlatformBuilder Linux の xconfig に相当。 ユーザランドのコンポーネントも コンフィグレーションできる。 （+ ツールチェイン） OS イメージの生成 ROM イメージ（nk.bin） Linux の romfs イメージに相当 BSP のカスタマイズ ドライバ追加、OAL（カーネル移植層） 機能追加など

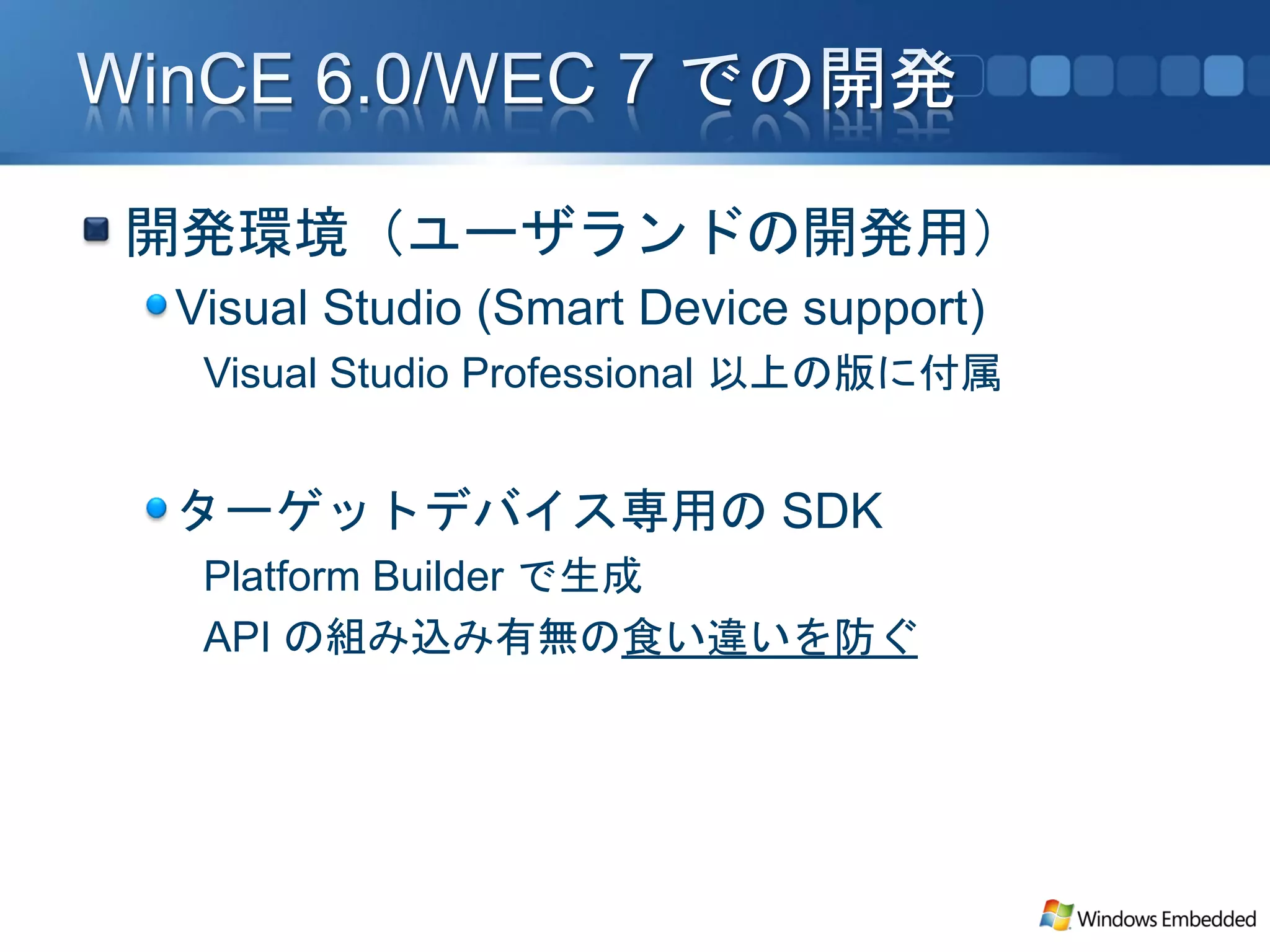

- 16. 開発環境（ユーザランドの開発用） Visual Studio (SmartDevice support) Visual Studio Professional 以上の版に付属 ターゲットデバイス専用の SDK Platform Builder で生成 API の組み込み有無の食い違いを防ぐ

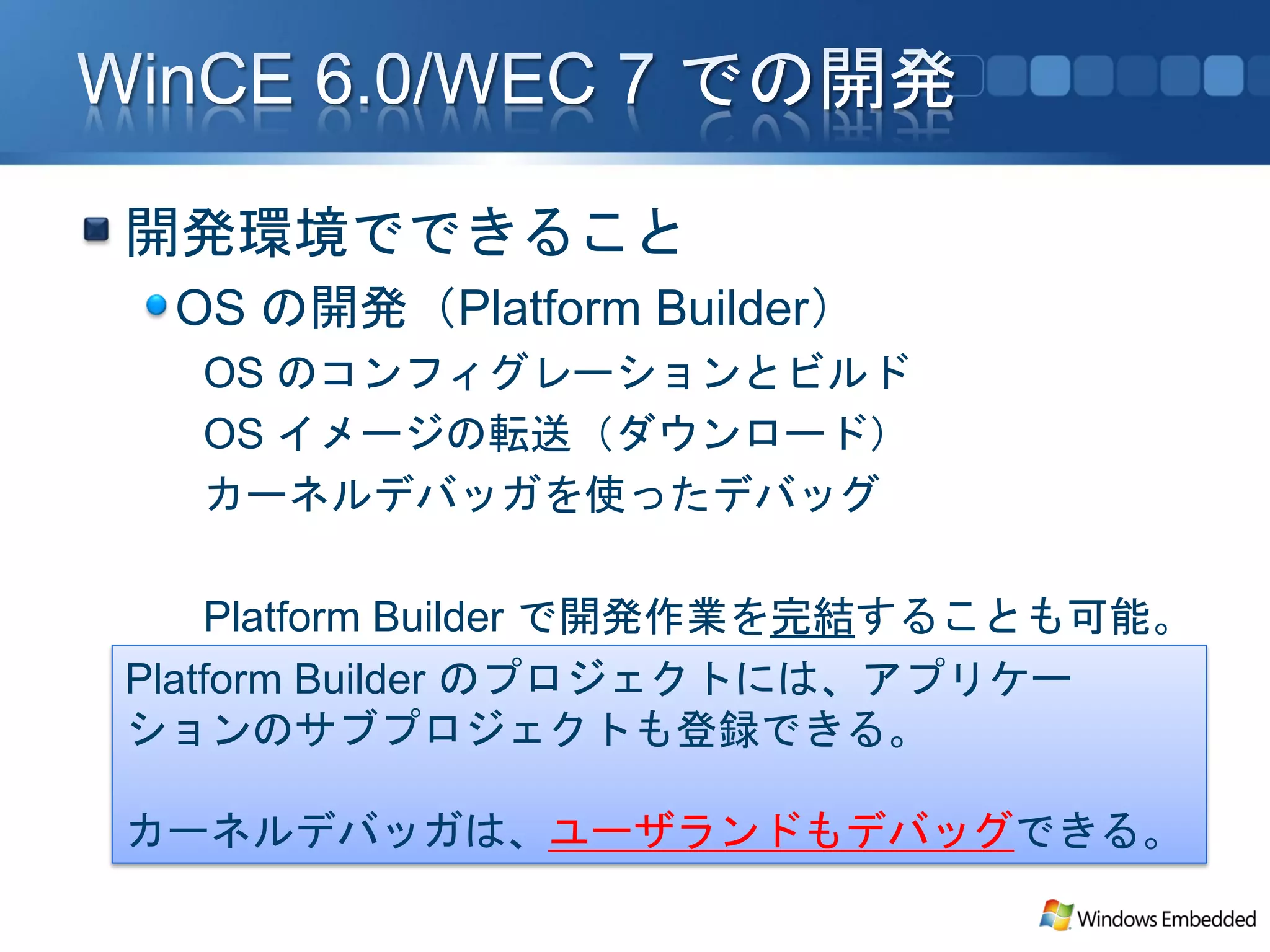

- 17. 開発環境でできること OS の開発（PlatformBuilder） OS のコンフィグレーションとビルド OS イメージの転送（ダウンロード） カーネルデバッガを使ったデバッグ Platform Builder で開発作業を完結することも可能。 Platform Builder のプロジェクトには、アプリケー ションのサブプロジェクトも登録できる。 カーネルデバッガは、ユーザランドもデバッグできる。

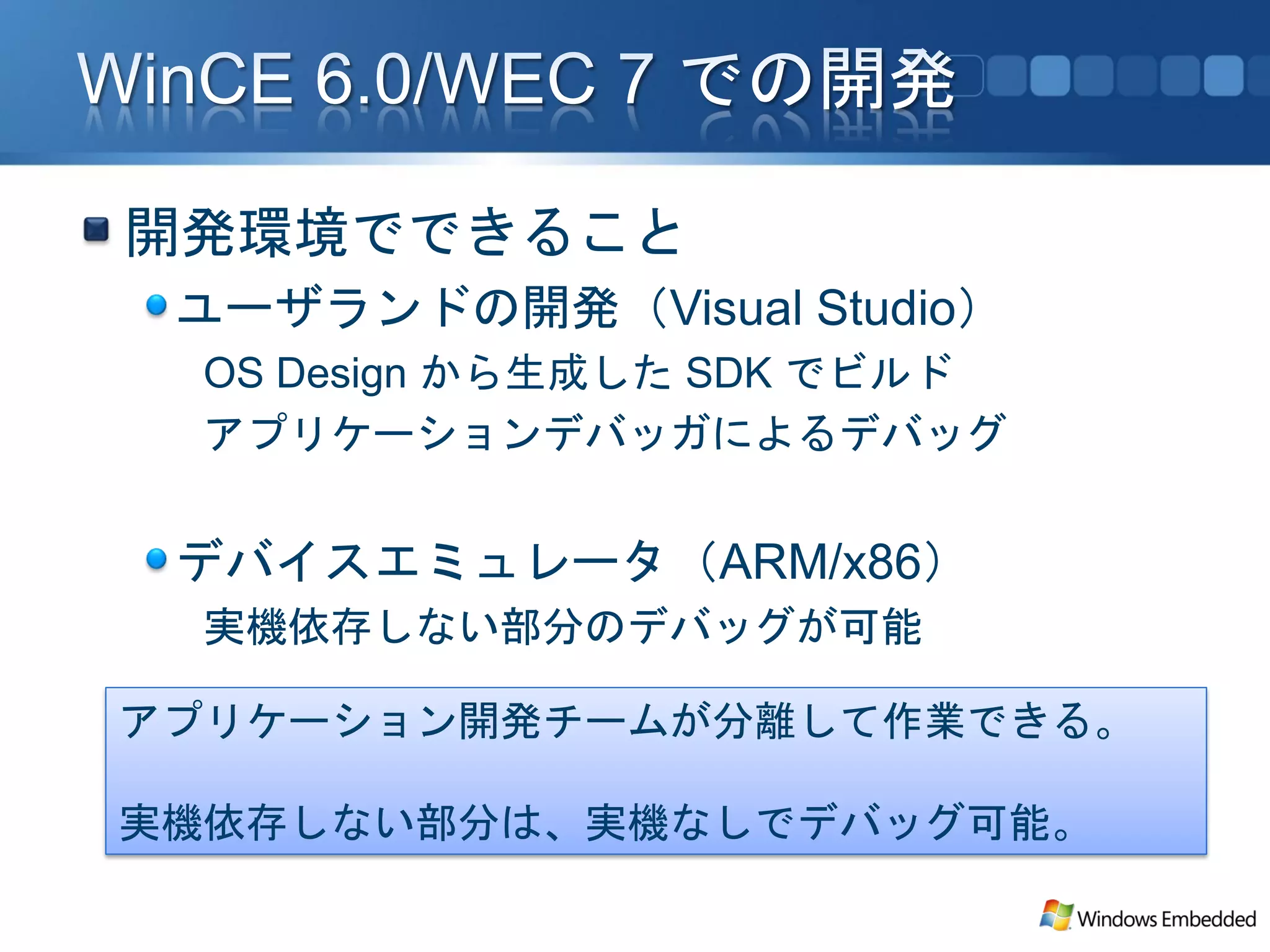

- 18. 開発環境でできること ユーザランドの開発（Visual Studio） OS Design から生成した SDK でビルド アプリケーションデバッガによるデバッグ デバイスエミュレータ（ARM/x86） 実機依存しない部分のデバッグが可能 アプリケーション開発チームが分離して作業できる。 実機依存しない部分は、実機なしでデバッグ可能。

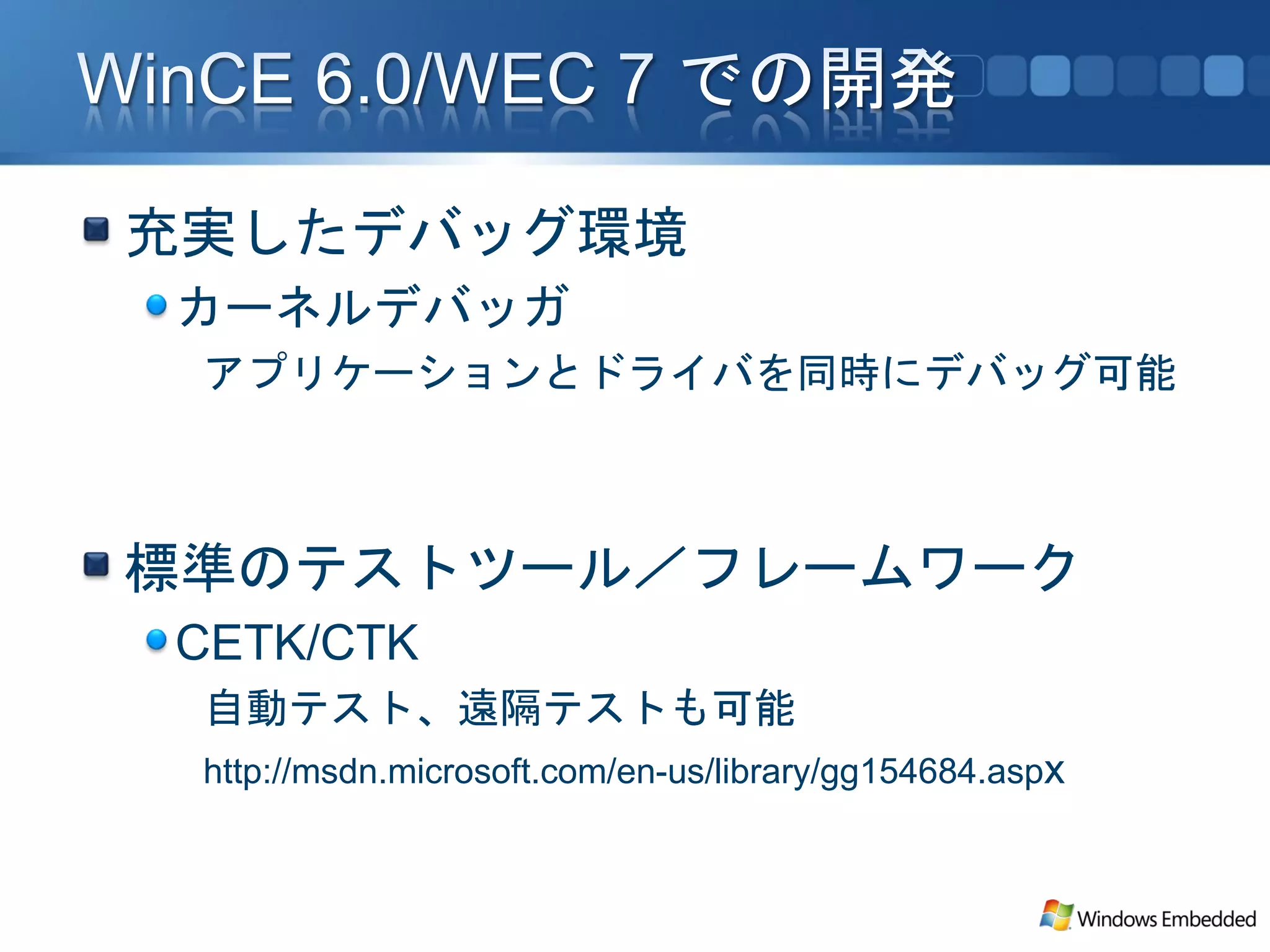

- 19. 充実したデバッグ環境 カーネルデバッガ アプリケーションとドライバを同時にデバッグ可能 標準のテストツール／フレームワーク CETK/CTK 自動テスト、遠隔テストも可能 http://msdn.microsoft.com/en-us/library/gg154684.aspx

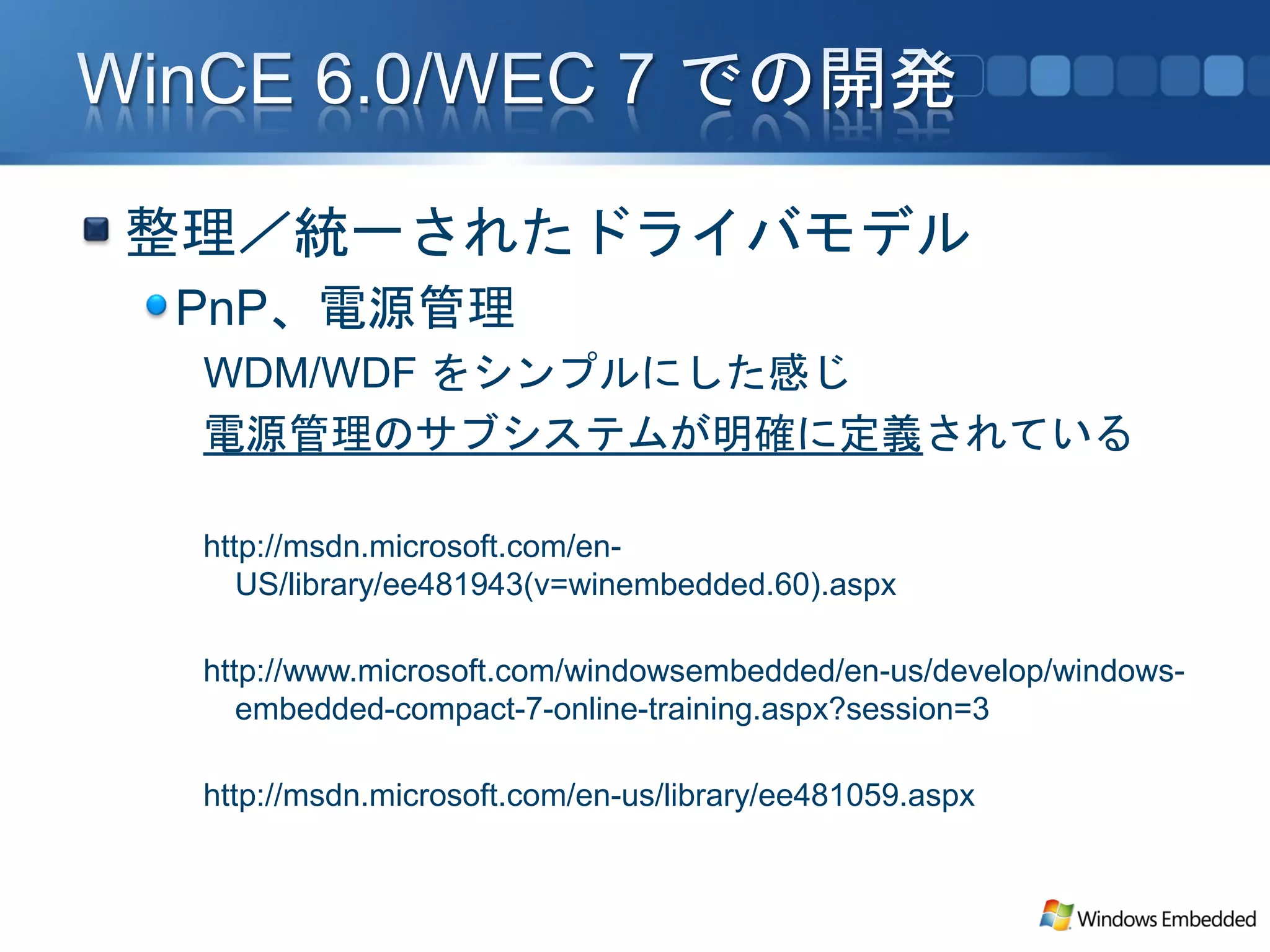

- 20. 整理／統一されたドライバモデル PnP、電源管理 WDM/WDF をシンプルにした感じ 電源管理のサブシステムが明確に定義されている http://msdn.microsoft.com/en- US/library/ee481943(v=winembedded.60).aspx http://www.microsoft.com/windowsembedded/en-us/develop/windows- embedded-compact-7-online-training.aspx?session=3 http://msdn.microsoft.com/en-us/library/ee481059.aspx

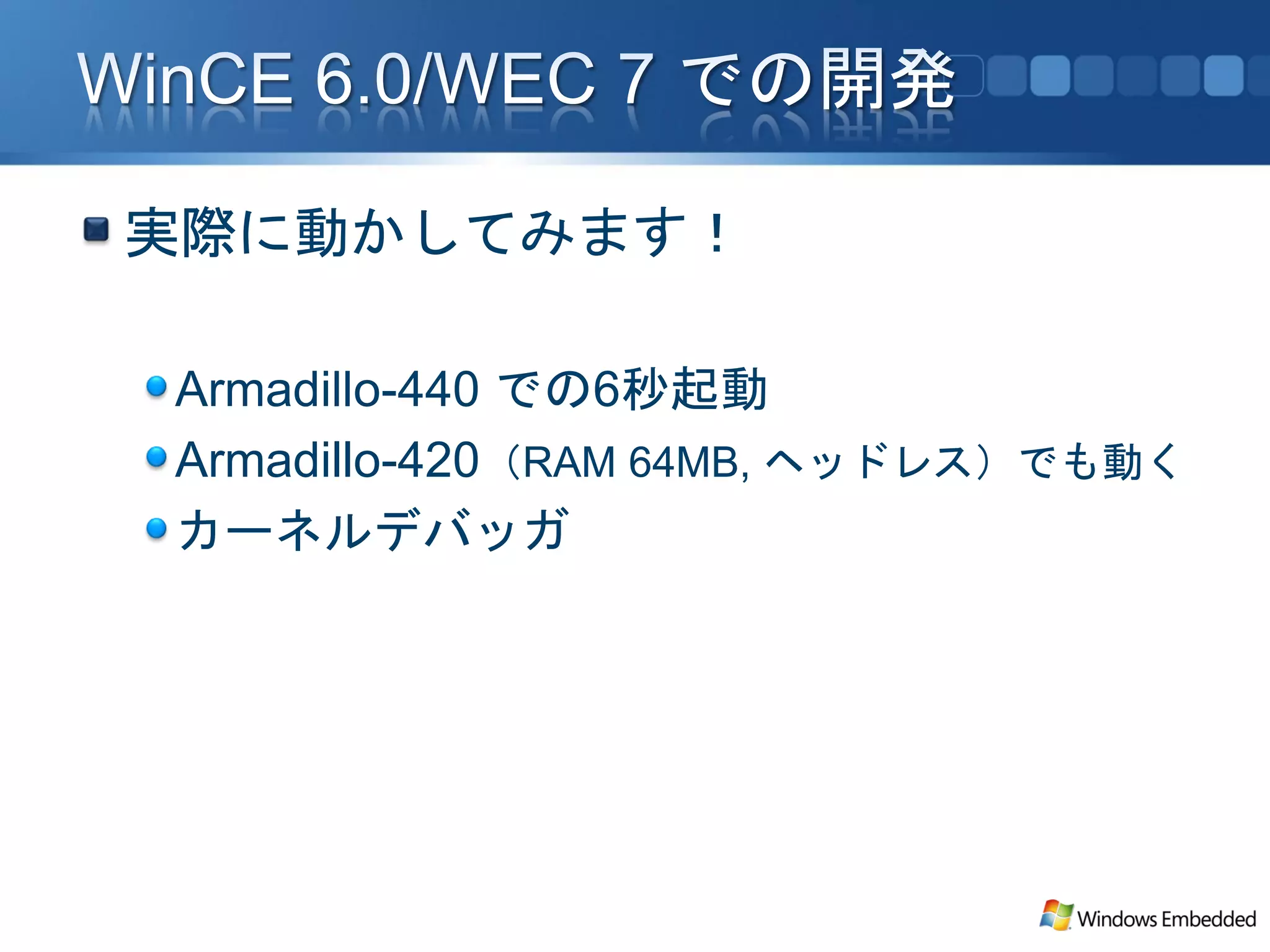

- 21. 実際に動かしてみます！ Armadillo-440 での6秒起動 Armadillo-420（RAM 64MB,ヘッドレス）でも動く カーネルデバッガ

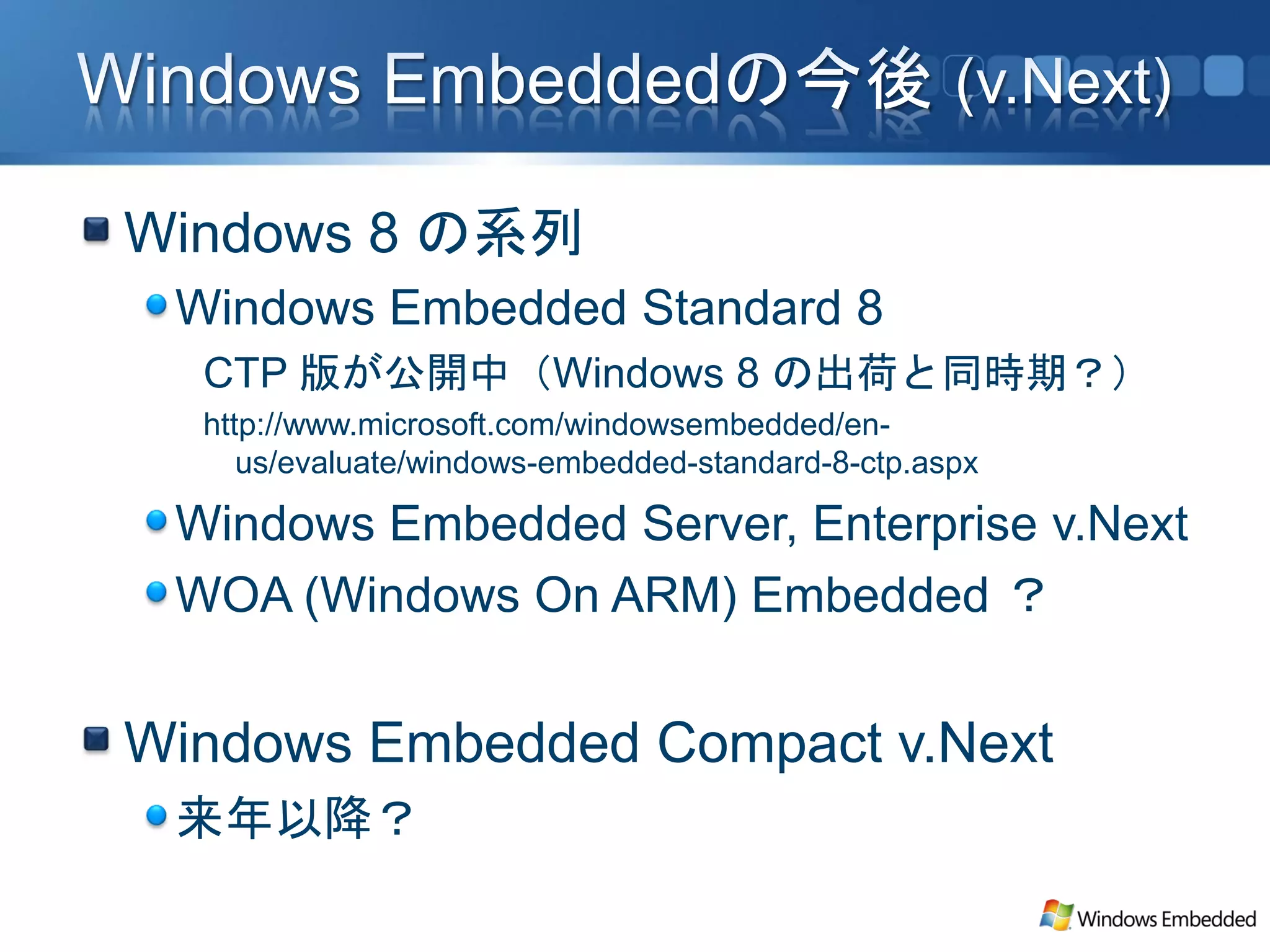

- 23. Windows 8 の系列 Windows Embedded Standard 8 CTP 版が公開中（Windows 8 の出荷と同時期？） http://www.microsoft.com/windowsembedded/en- us/evaluate/windows-embedded-standard-8-ctp.aspx Windows Embedded Server, Enterprise v.Next WOA (Windows On ARM) Embedded ？ Windows Embedded Compact v.Next 来年以降？

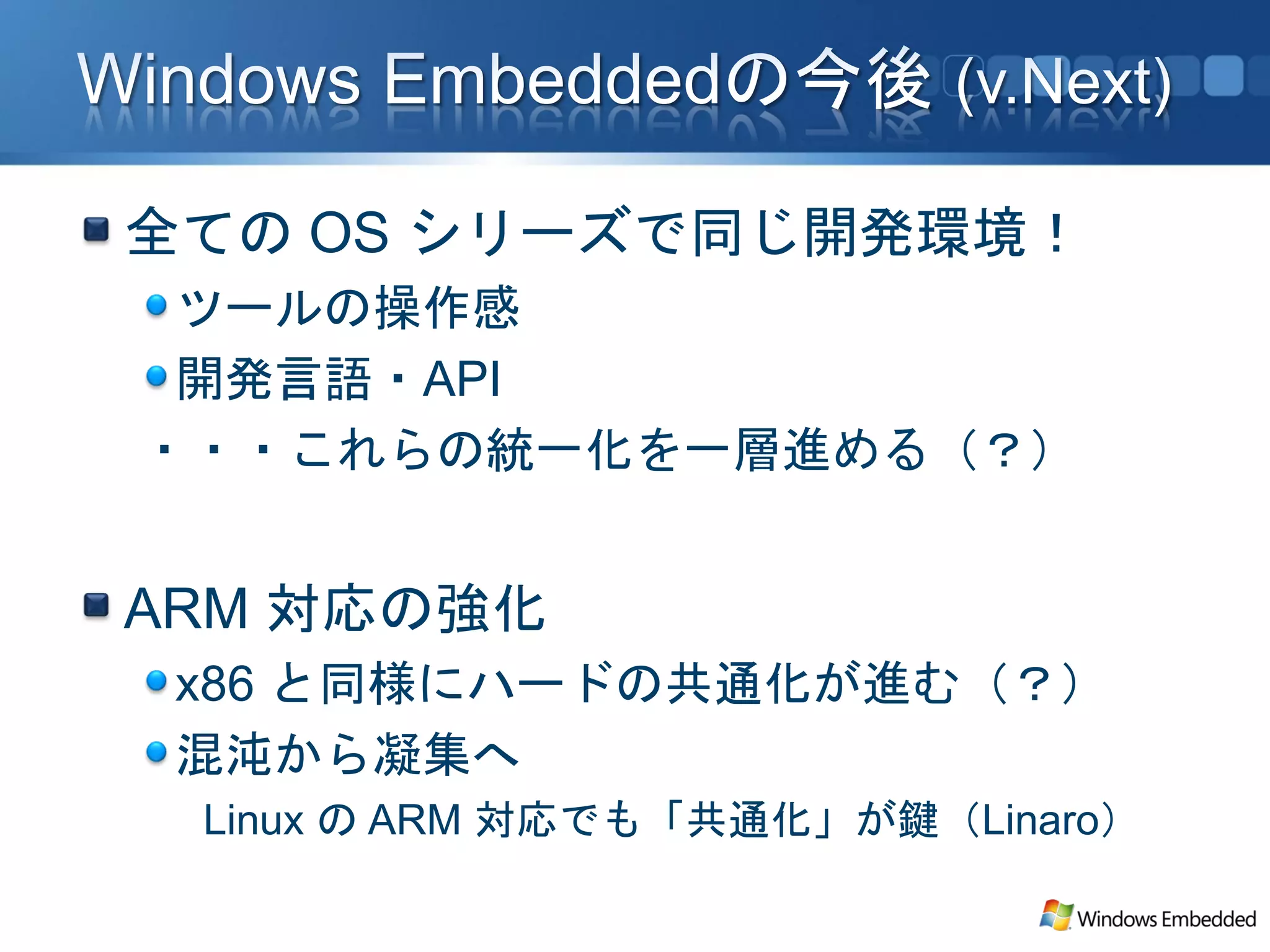

- 24. 全ての OS シリーズで同じ開発環境！ ツールの操作感 開発言語・API ・・・これらの統一化を一層進める（？） ARM 対応の強化 x86 と同様にハードの共通化が進む（？） 混沌から凝集へ Linux の ARM 対応でも「共通化」が鍵（Linaro）

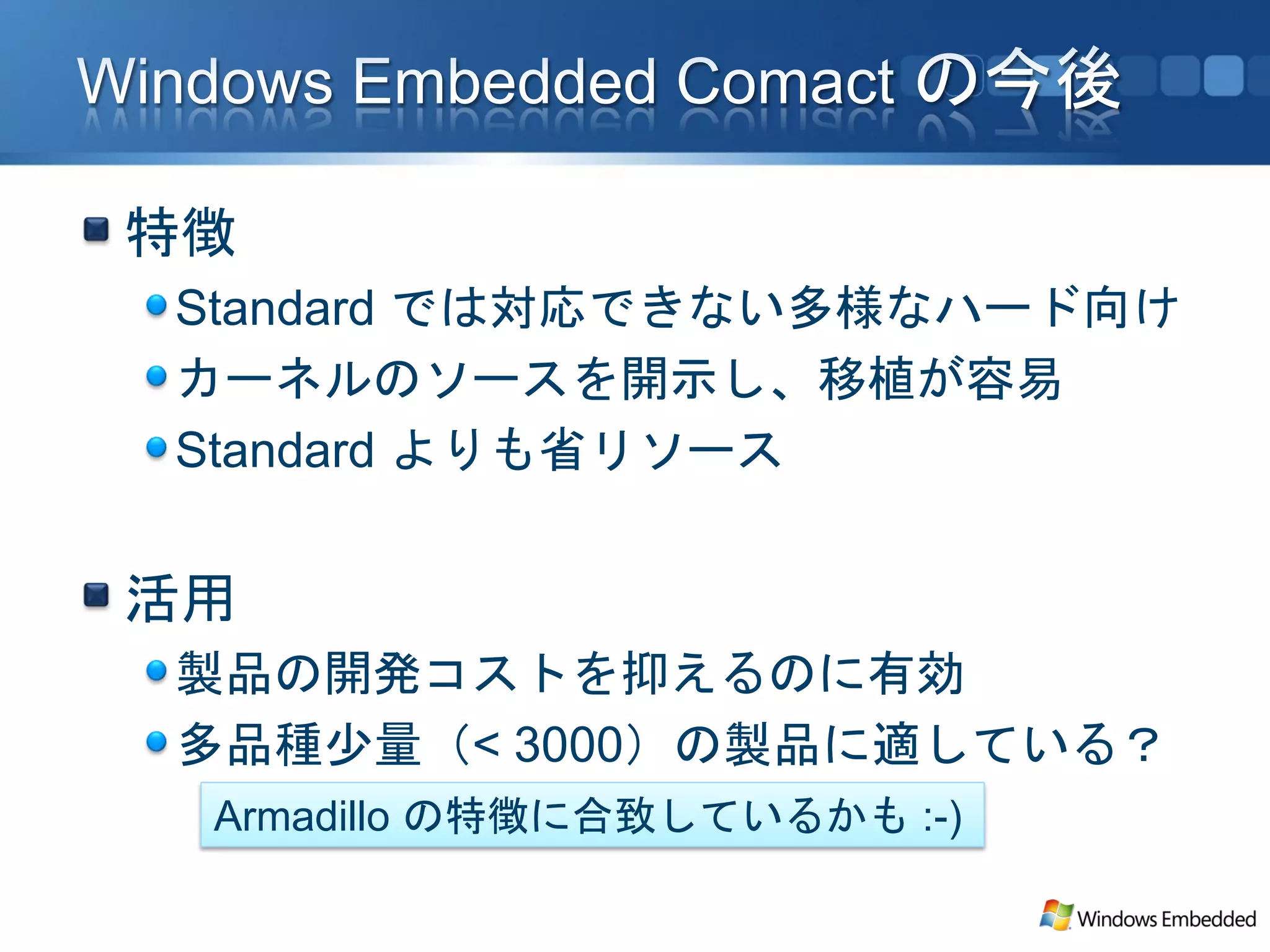

- 25. 特徴 Standard では対応できない多様なハード向け カーネルのソースを開示し、移植が容易 Standard よりも省リソース 活用 製品の開発コストを抑えるのに有効 多品種少量（<3000）の製品に適している？ Armadillo の特徴に合致しているかも :-)

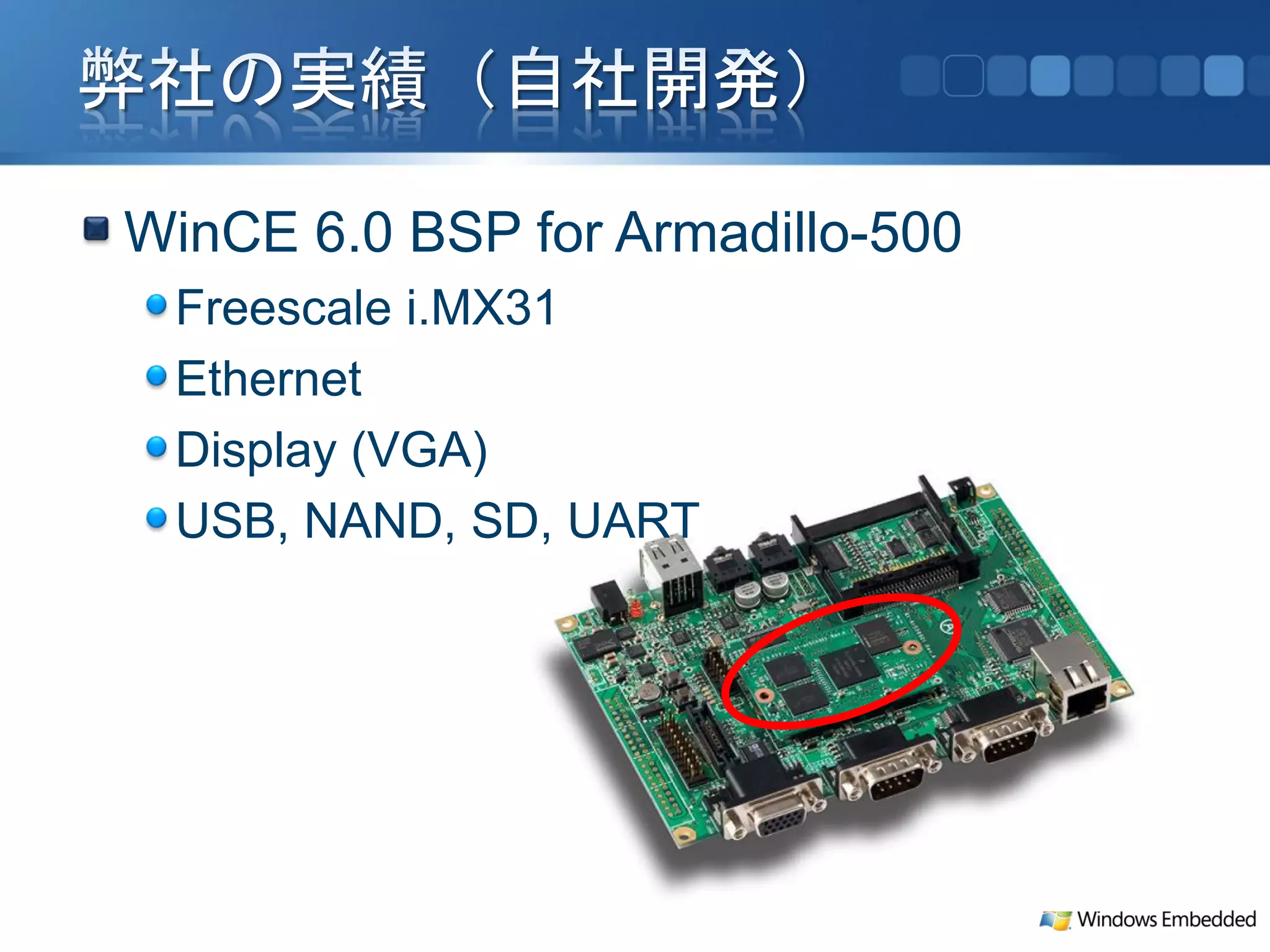

- 27. WinCE 6.0 BSPfor Armadillo-500 Freescale i.MX31 Ethernet Display (VGA) USB, NAND, SD, UART

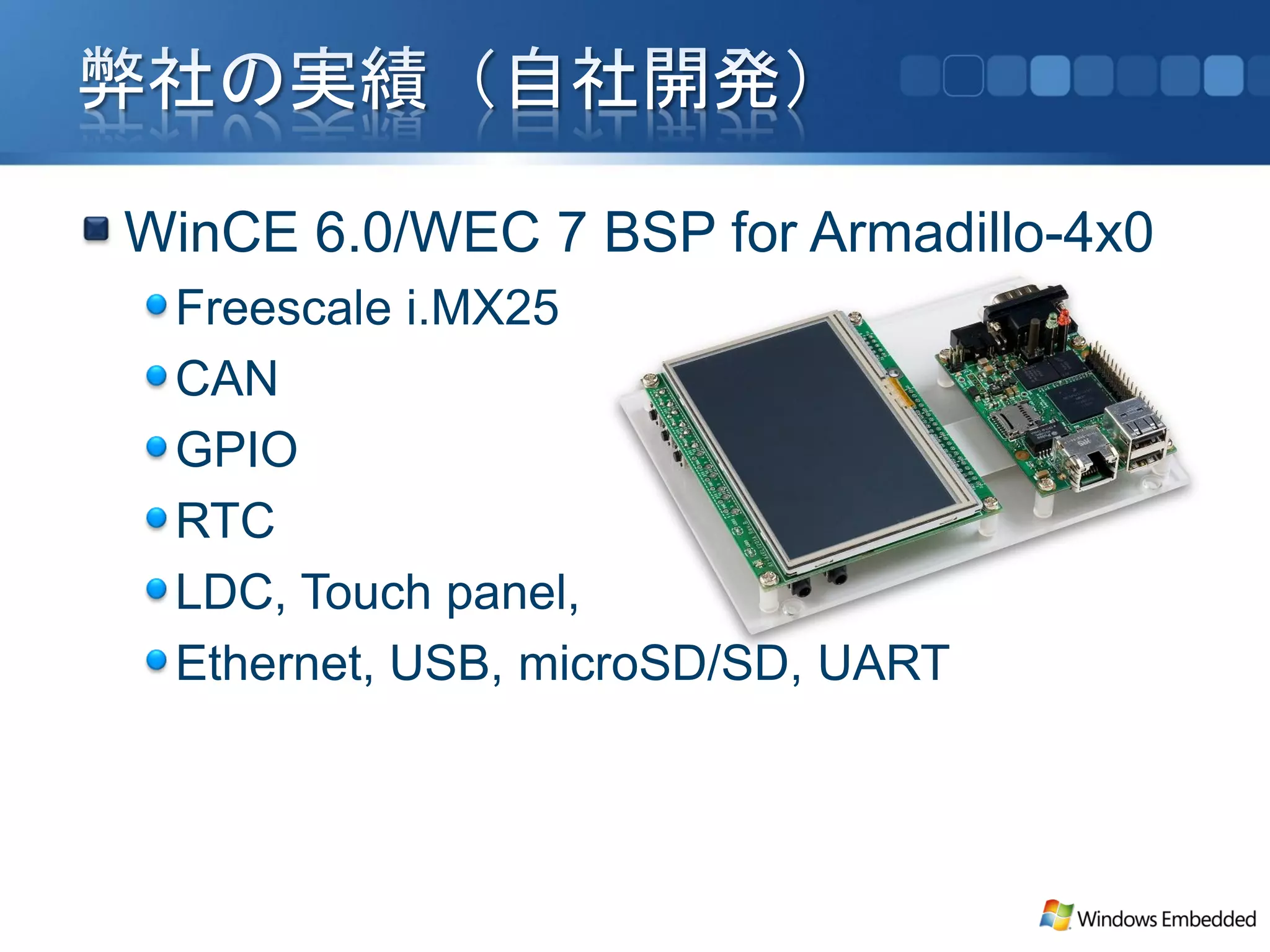

- 28. WinCE 6.0/WEC 7BSP for Armadillo-4x0 Freescale i.MX25 CAN GPIO RTC LDC, Touch panel, Ethernet, USB, microSD/SD, UART

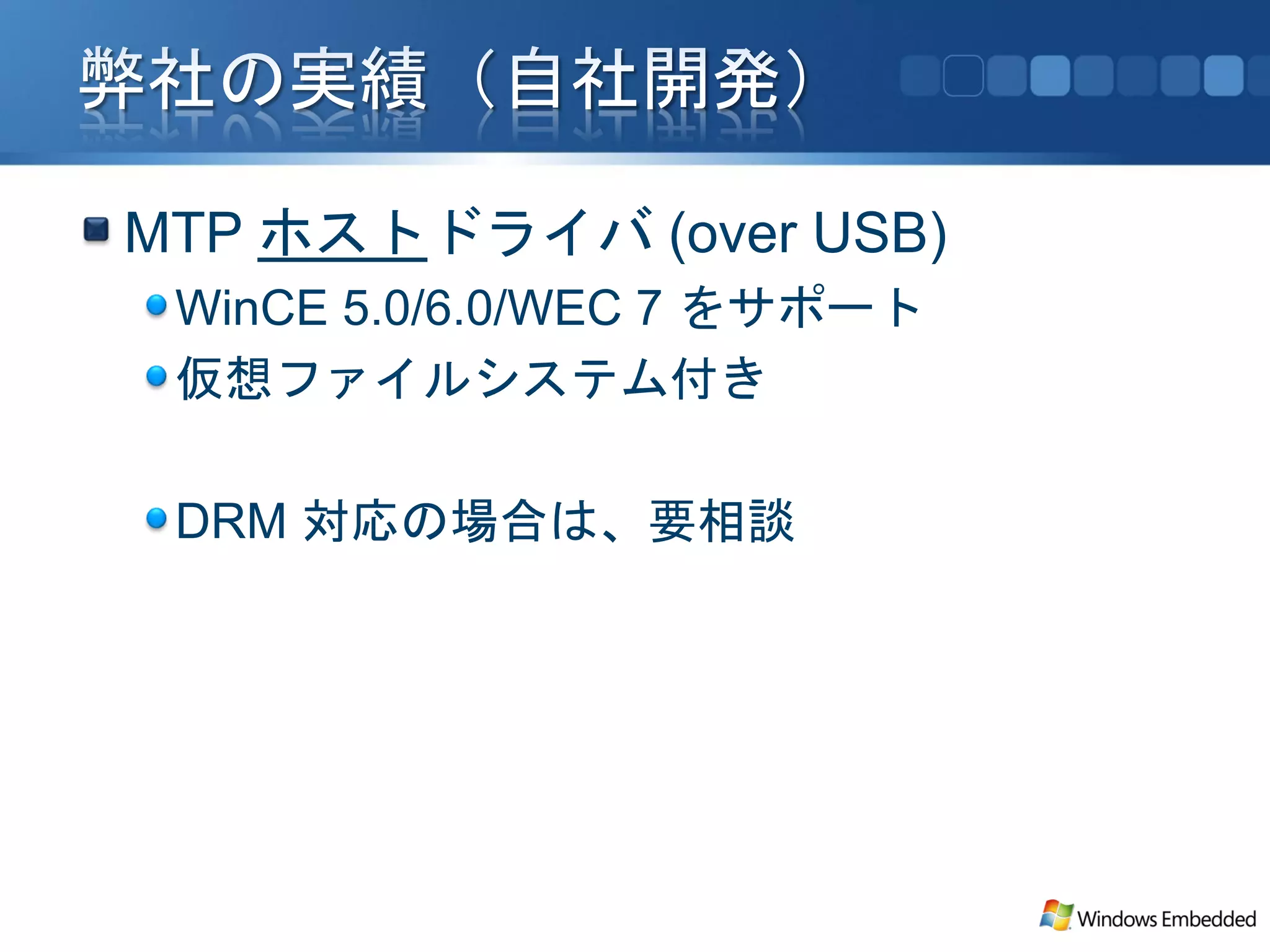

- 29. MTP ホストドライバ (overUSB) WinCE 5.0/6.0/WEC 7 をサポート 仮想ファイルシステム付き DRM 対応の場合は、要相談

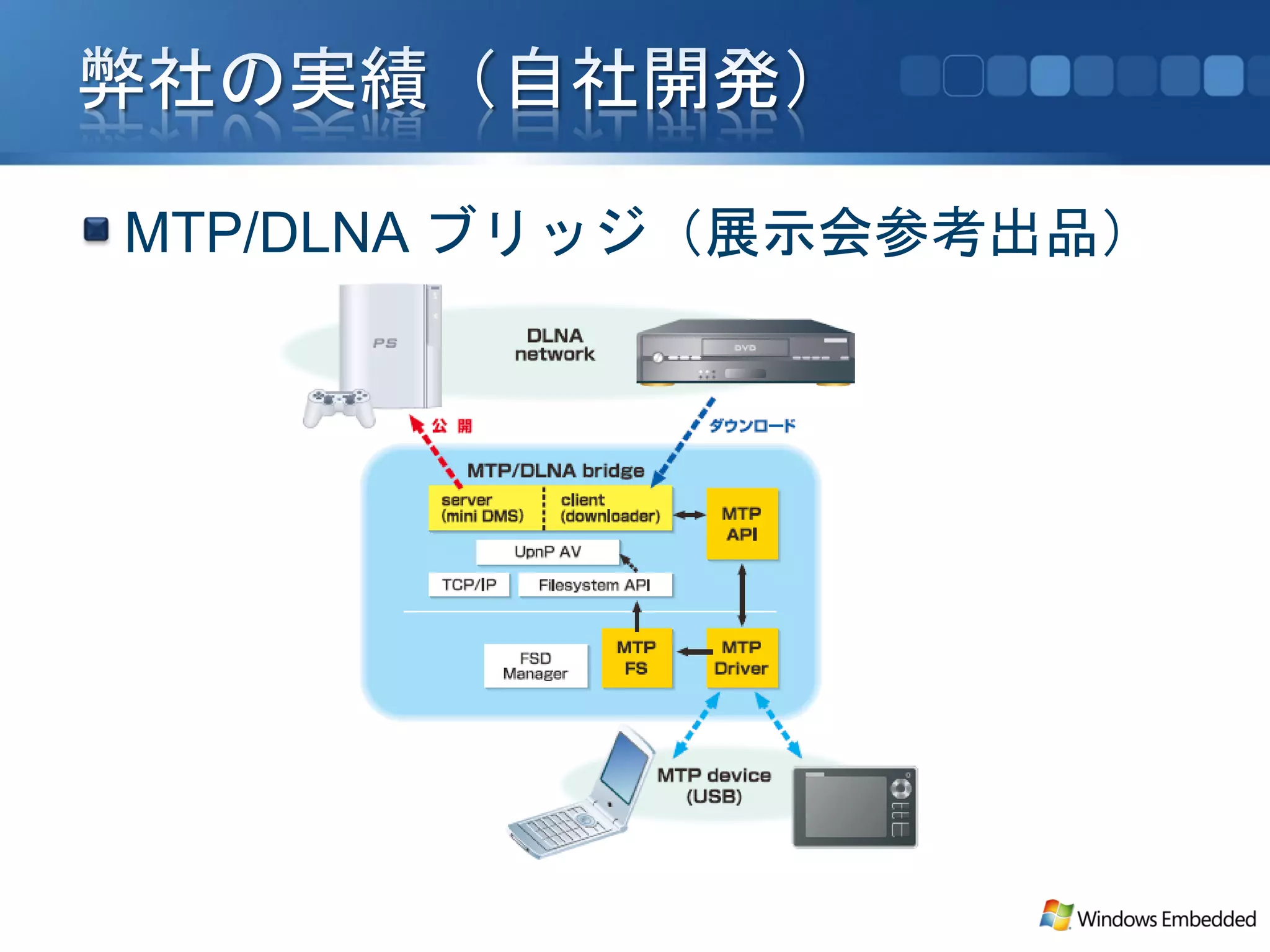

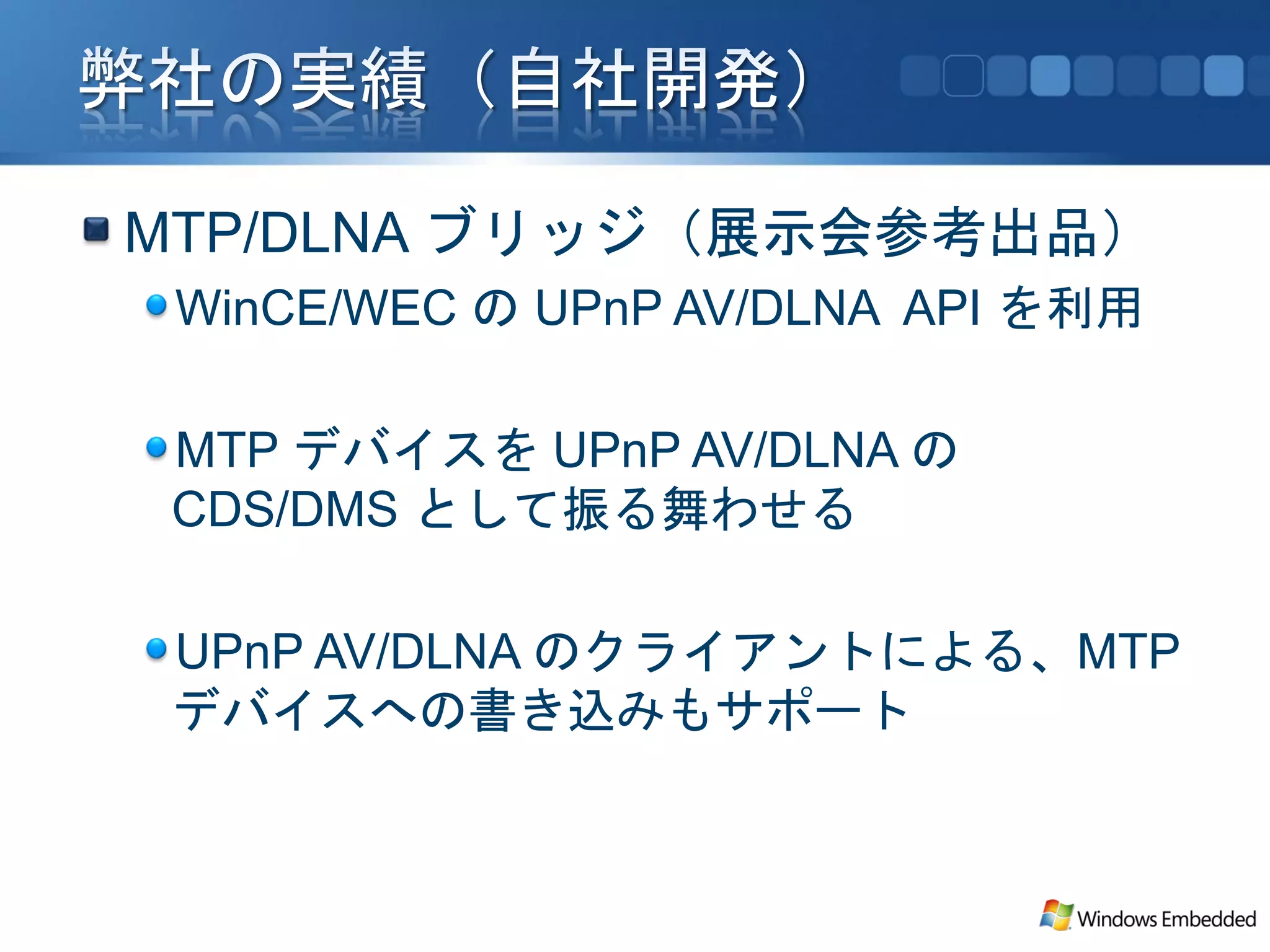

- 30. MTP/DLNA ブリッジ（展示会参考出品） WinCE/WECの UPnP AV/DLNA API を利用 MTP デバイスを UPnP AV/DLNA の CDS/DMS として振る舞わせる UPnP AV/DLNA のクライアントによる、MTP デバイスへの書き込みもサポート
- 31.
- 33. © 2006 MicrosoftCorporation. All rights reserved. This presentation is for informational purposes only. Microsoft makes no warranties, express or implied, in this summary.
