1. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
28 WEST LANDS GLEN WAVERLY Picture # 2
1:1
SITE ANALYSIS
TOTAL SITE AREA: 651.37 M² 70.11Sq
BUILDING AREA: 242.79 M² 26.13 Sq
SITE COVERAGE: 37.27%
PERMEABILITY AREA: 62.73%
Harsh Sachdeva
WD.00 WD A1
1:1 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150

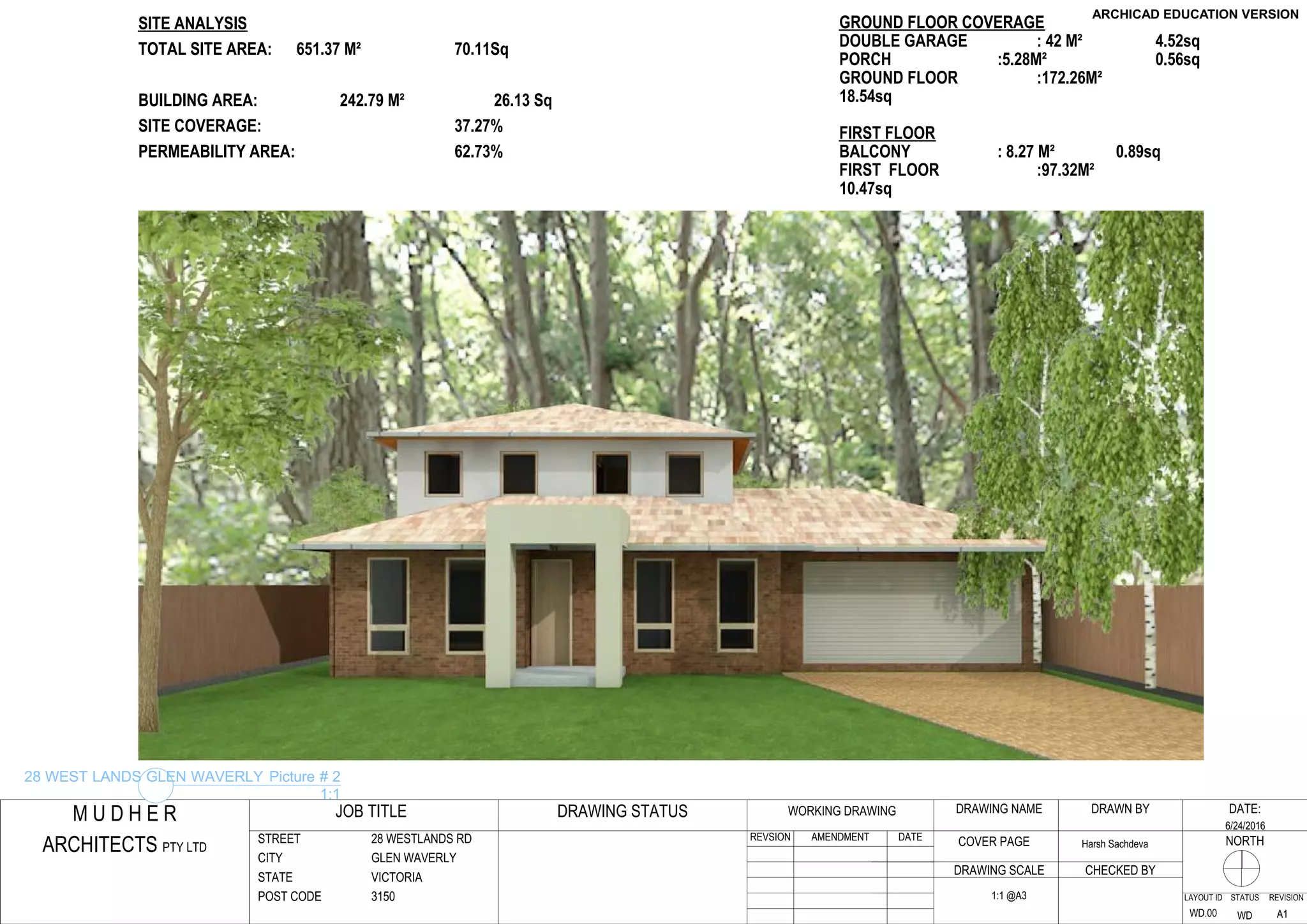

COVER PAGE
6/24/2016
WORKING DRAWING
GROUND FLOOR COVERAGE
DOUBLE GARAGE : 42 M² 4.52sq
PORCH :5.28M² 0.56sq
GROUND FLOOR :172.26M²
18.54sq
FIRST FLOOR
BALCONY : 8.27 M² 0.89sq
FIRST FLOOR :97.32M²
10.47sq
2. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
36,410
17,890
WESTLANDSRD
CHATSWOOD CL
P O S
DRIVEEWAY
SINGLE STOREY BRICK
WORK DWELLING WITH
TILED ROOF
P O S
ROOF @
ROOF@
ROOF@
ROOF@
POS
SINGLE STOREY BRICK
WORK DWELLING WITH
TILED ROOF
1.8M H PAILINGS BOUNDARY
1.8MHPAILINGSBOUNDARY
1.8M H PAILINGS BOUNDARY
WESTLANDSRD
LINE OF GROUND STOREY ROOF ABOVE
FLAT ROOF COLORBOND @
LINE OF FIRST FLOOR ROOF ABOVE
LINE OF FIRST FLOOR ROOF ABOVE
LINE OF FIRST FLOOR ROOF ABOVE
LINE OF FIRST FLOOR ROOF ABOVE
LINE OF GROUND STOREY ROOF ABOVE
LINE OF GROUND STOREY ROOF ABOVE
1.

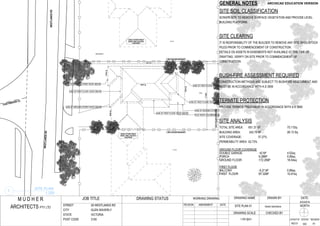

SITE PLAN
1:200
Harsh Sachdeva
WD.01 WD A1
1:200 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
SITE PLAN 01
6/23/2016
WORKING DRAWING
GENERAL NOTES
SITE SOIL CLASSIFICATION
SCRAPE SITE TO REMOVE SURFACE VEGETATION AND PROVIDE LEVEL
BUILDING PLATFORM.
SITE CLEARING
IT IS RESPONSIBILITY OF THE BUILDER TO REMOVE ANY SITE SPOIL/STOCK
PILES PRIOR TO COMMENCEMENT OF CONSTRUCTION.
DETAILS OS ASSETS IN EASEMENTS NOT AVAILABLE AT THE TIME OF
DRAFTING. VERIFY ON SITE PRIOR TO COMMENCEMENT OF
CONSTRUCTION.
BUSH-FIRE ASSESSMENT REQUIRED
CONSTRUCTION METHODS ARE SUBJECT TO BUSHFIRE ASSESSMENT AND
MUST BE IN ACCORDANCE WITH A.S 3959
TERMITE PROTECTION
PROVIDE TERMITE TREATMENT IN ACCORDANCE WITH A.S 3660
SITE ANALYSIS
TOTAL SITE AREA: 651.37 M² 70.11Sq
BUILDING AREA: 242.79 M² 26.13 Sq
SITE COVERAGE: 37.27%
PERMEABILITY AREA: 62.73%
GROUND FLOOR COVERAGE
DOUBLE GARAGE : 42 M² 4.52sq
PORCH :5.28M² 0.56sq
GROUND FLOOR :172.26M² 18.54sq
FIRST FLOOR
BALCONY : 8.27 M² 0.89sq
FIRST FLOOR :97.32M² 10.47sq
3. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
15.82 m2
9.17 m2
5.89 m2
1.36 m2
86.36 m2
15.81 m2
11.44 m2
5.89 m2
42.00 m2
FF
16x194=3,100
1
2
3
4
5
DRW
MH
6,240
2401602,500
2,340
3,340
2406,000
17,890
16,006
6,2405,5864,180
2406,0002403,7001101,5362403,700240
2,600
2403655,050
2,340
5852403,700110624820
2,340
92
2403,700240
19,812
240 3,700 100 475 110 2,500 110 2,027 110 6,200 240 4,000
4,515 110 650 1,200
1,020
650 110 2,027 110 800 1,000
1,800
2,600 1,000
1,800
800 240 4,000
240 2,850 820
2,340
30
110
465
110
1,590 820
2,340
90
110
959
110
94
770
2,340
94
110 6,200 240 80 3,600
2,340
80 240
2404,8002404,240240
9,760
2406,000240
275
900
2,100
950900
2,100
675
110
1,666
110
560900
2,100
780900
2,100
560240
2,100
5,2804,480
2404,8002403203,600
2,340
320240
2406,000240700600
1,800
2,200600
1,800
7002404,240240
11,357
240 3,700 110
463
110 3,100 110 1,000
110
1,600 110 8,453 240
240 3,700 110
463
110 2,106 770
2,340
224
110
1,000
110
1,600 110 8,453 240
240 3,700 110
463
110 3,100 110
200
600
1,000
200
110
145
1,200
600
255
110
678 3,500
600
4,275 240
7,480
3,425 820
2,340
27
110 3,100 110
52
820
128
110
1,600
110
532
17,890
#DrgID
#LayID
#DrgID
#LayID
#DrgI
#LayI
#DrgID
#LayID
5.28 m2
2.60 m2
17.92 m2
MASTER
BEDROOM
3700X3700
BIR
ENSUITE
2500X3700
STORE
STAIRS
LIVING
6200X5500
MEALS
4000X4800
PANTRY
1600X3700
KITCHEN
4500X3795
WC
1000X2600
L'DRY
3100X3700
STUDY/BED
3700X3700
BIR
PORCH
2100X2600
DOUBLE
GARAGE
7000X6000
ALFRESCO
4000X4480
SD
SD
SITE ANALYSIS
DOUBLE GARAGE : 42 M² 4.52sq
PORCH :5.28M² 0.56sq
GROUND FLOOR :172.26M² 18.54sq
D1
D2
D3
D5
D4
D6
D7
D8D9D10
D11
D12
W1
W2
W21 W3 W4
W5
W6
W7W8W9
W10
W11
WC KITCHEN
D21
E-1
E-2
E-4
E-3
1.

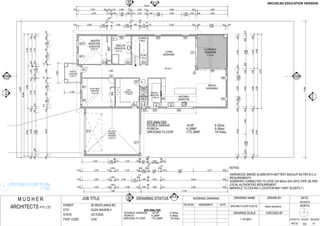

GROUND FLOOR PLAN
1:100
NOTES:
HARDWOOD SMOKE ALARM WITH BATTERY BACKUP AS PER B.C.A
REQUIREMENTS
DOWNPIPE CONNECTED TO LPOD VIA 90mm DIA UPVC PIPE AS PER
LOCAL AUTHORTIES REQUIREMENT
MANHOLE TO CEILING ( LOCATION MAY VARY SLIGHTLY )
SITE ANALYSIS
DOUBLE GARAGE : 42 M² 4.52sq
PORCH :5.28M² 0.56sq
GROUND FLOOR :172.26M² 18.54sq
Harsh Sachdeva
6/23/2016
WD.02 WD A1
1:100 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
GROUND FLOOR PLAN 02
WORKING DRAWING
4. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
13.32 m2
22.47 m2
16.31 m2
5.40 m2
8.27 m2
5.40 m29.21 m2
13.32 m2
1.48 m2
1.48 m2
0.66 m2
#DrgID
#LayID
#DrgID
#LayID
#DrgI
#LayI
#DrgID
#LayID
12,522
116 3,700 110 2,055 110 2,604 110 3,600 116
116 3,700 110
286
1,500
1,140
270
110
552 1,500
1,140
552 110 3,600 116
7,981
1161,5001104,5291101,500116
1161,500
110
4653,600
2,340
465
110
1,500116
4,862 7,660
116 3,700 110 820 116 3,834 110 3,600 116
116 3,700 110
110
600
1,000
109
116 3,040 600
1,000
194
110
1,493 600
1,000
1,507
116
1,753
8,750
1163,600110494
110
4951103,600116
1166481,000
1,200
9021,000
1,200
50
110
1,208
50
1,000
1,200
9581,000
1,200
591116
116 3,700 110
286
1,500
1,140
270
110
552 1,500
1,140
552 110 3,600 116
E-1
E-2
E-4
E-3
BED 2
3700X3600
STAIRS
RETREAT
4770X5840
ENSUITE
3600X1500
BATH
4770X1800
BALCONY
1800X4550
SITE ANALYSIS
BALCONY : 8.27 M² 0.89sq
FIRST FLOOR :97.32M² 10.47sq
BIR
BIR
BED 3
3700X3600
BED 1
3600X4550
WIR
3600X1500
L
D13
D14
D15
D16
D17
D18
D19
D20
W12 W13
W14W15
W16
W17
W18
W19
W20

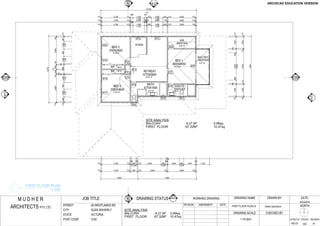

FIRST FLOOR PLAN
1:100
Harsh Sachdeva
6/23/2016
WD.03 WD A1
1:100 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
FIRST FLOOR PLAN 03
SITE ANALYSIS
BALCONY : 8.27 M² 0.89sq
FIRST FLOOR :97.32M² 10.47sq
WORKING DRAWING
5. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
#DrgID
#LayID
#DrgID
#LayID
#DrgID
#LayID
E-1
E-4
WD04
ROOF PLAN
1:100
Harsh Sachdeva
6/23/2016
WD.04 WD A1
1:100 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
ROOF PLAN 03
WORKING DRAWING
6. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
±0
0 AHD
±0
0 AHD
+200
1 GF
+200
1 GF
+3,300
2 FF
+3,300
2 FF
+6,000
3 RF
+6,000
3 RF
C.L
+2700
BOUNDARYLINE
W17W18W19W20
D1
D12
W1 W2W10 W11
SELECTED CLEAR GLASS BALUSTRADE INSTALLED IN
ACCORDANCE WITH BUILDING SURVEYOR REQUIREMENTS
SELECTED FACIA AND EAVES GUTTER INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED DOWN PIPE AND SPREADER PIPE INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
RFS1
RFS1
RFS1 RFS1
REN1 REN1
REN2
R2
R1
+2700
C.L
BOUNDARYLINE
BR1 BR1 BR1
±0
0 AHD
±0
0 AHD
+200
1 GF
+200
1 GF
+3,300
2 FF
+3,300
2 FF
+6,000
3 RF
+6,000
3 RF
C.L
+2700
BOUNDARYLINE
BOUNDARYLINE
D7D11
W5 W6
FINISHES LEGEND
ROOF SHEETING AS SELECTED IN ACCORDANCE WITH
MANUFACTURERS RECOMMENDATIONS.
ROOF AT 23° PITCH OR AS PER BUILDERS SELECTION.
8mm RENDER ON SELECTED FOAM CLADDING INSTALLED
IN ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED 230X110X75 mm FACE BRICK IN ACCORDANCE
WITH MANUFACTURERS RECOMMENDATIONS, COLORS AS
SELECTED.
8mm RENDER SELECTED 230X110X75 FACE BRICK IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS, COLORS AS SELECTED.
SELECTED CLEAR GLASS BALUSTRADE INSTALLED IN
ACCORDANCE WITH BUILDING SURVEYOR REQUIREMENTS
SELECTED FACIA AND EAVES GUTTER INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED DOWN PIPE AND SPREADER PIPE INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
RFS1RFS1
RFS1
REN1 REN1
BR1 BR1
REN2
REN2
GL1 GL1
R2
R1
E-1

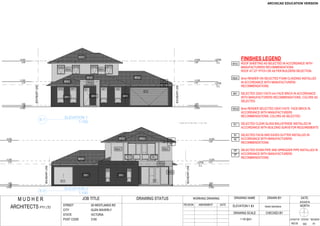

ELEVATION 1
1:100
E-3
ELEVATION 3
1:100
Harsh Sachdeva
WD.05 WD A1
1:100 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
ELEVATION-1 &3
6/23/2016
WORKING DRAWING
FINISHES LEGEND
ROOF SHEETING AS SELECTED IN ACCORDANCE WITH
MANUFACTURERS RECOMMENDATIONS.
ROOF AT 23° PITCH OR AS PER BUILDERS SELECTION.
8mm RENDER ON SELECTED FOAM CLADDING INSTALLED
IN ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED 230X110X75 mm FACE BRICK IN ACCORDANCE
WITH MANUFACTURERS RECOMMENDATIONS, COLORS AS
SELECTED.
8mm RENDER SELECTED 230X110X75 FACE BRICK IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS, COLORS AS SELECTED.
SELECTED CLEAR GLASS BALUSTRADE INSTALLED IN
ACCORDANCE WITH BUILDING SURVEYOR REQUIREMENTS
SELECTED FACIA AND EAVES GUTTER INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED DOWN PIPE AND SPREADER PIPE INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
REN1
BR1
REN2
GL1
R1
R2
DP
SP
RFS1
7. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
±0
AHD
±0
0 AHD
200
GF
+200
1 GF
300
2 FF
+3,300
2 FF
000
RF
+6,000
3 RF
2,7002,700
TILED ROOF @ 23° PITCH
TYPICAL UNLESS
OTHERWISE NOTED
FACE BRICK
FACE RENDERED
FACE RENDERED
RFS1
RFS1
RFS1
RFS1
REN1 REN1 REN1
BR1 BR1BR1
RFS1
REN2
GL1
R1
R2
C.L
+2700
C.L
+2700
C.L
+2700
BOUNDARYLINE
BOUNDARYLINE
W2
W3 W4
W14W15W16
E-2
ELEVATION 2
1:100
Harsh Sachdeva
WD.06 WD A1
1:100 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
ELEVATION-2
6/23/2016
WORKING DRAWING
FINISHES LEGEND
ROOF SHEETING AS SELECTED IN ACCORDANCE WITH
MANUFACTURERS RECOMMENDATIONS.
ROOF AT 23° PITCH OR AS PER BUILDERS SELECTION.
8mm RENDER ON SELECTED FOAM CLADDING INSTALLED
IN ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED 230X110X75 mm FACE BRICK IN ACCORDANCE
WITH MANUFACTURERS RECOMMENDATIONS, COLORS AS
SELECTED.
8mm RENDER SELECTED 230X110X75 FACE BRICK IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS, COLORS AS SELECTED.
SELECTED CLEAR GLASS BALUSTRADE INSTALLED IN
ACCORDANCE WITH BUILDING SURVEYOR REQUIREMENTS
SELECTED FACIA AND EAVES GUTTER INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED DOWN PIPE AND SPREADER PIPE INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
REN1
BR1
REN2
GL1
R1
R2
DP
SP
RFS1
8. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
±0
0 AHD
±0
0 AHD
+200
1 GF
+200
1 GF
+3,300
2 FF
+3,300
2 FF
+6,000
3 RF
+6,000
3 RF
D6
W7 W8 W9
W12W13
C.L
+2700
BOUNDARYLINE
FINISHES LEGEND
ROOF SHEETING AS SELECTED IN ACCORDANCE WITH
MANUFACTURERS RECOMMENDATIONS.
ROOF AT 23° PITCH OR AS PER BUILDERS SELECTION.
8mm RENDER ON SELECTED FOAM CLADDING INSTALLED
IN ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED 230X110X75 mm FACE BRICK IN ACCORDANCE
WITH MANUFACTURERS RECOMMENDATIONS, COLORS AS
SELECTED.
8mm RENDER SELECTED 230X110X75 FACE BRICK IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS, COLORS AS SELECTED.
SELECTED CLEAR GLASS BALUSTRADE INSTALLED IN
ACCORDANCE WITH BUILDING SURVEYOR REQUIREMENTS
SELECTED FACIA AND EAVES GUTTER INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED DOWN PIPE AND SPREADER PIPE INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
BOUNDARYLINE
C.L
+2700
RFS1
RFS1
RFS1
REN1 REN1
BR1 BR1 BR1
REN2
REN2
GL1
R2
R1
C.L
+2700
C.L
+2700
E-4
ELEVATION 4
1:100
Harsh Sachdeva
WD.07 WD A1
1:100 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
ELEVATION-4
6/23/2016
WORKING DRAWING
FINISHES LEGEND
ROOF SHEETING AS SELECTED IN ACCORDANCE WITH
MANUFACTURERS RECOMMENDATIONS.
ROOF AT 23° PITCH OR AS PER BUILDERS SELECTION.
8mm RENDER ON SELECTED FOAM CLADDING INSTALLED
IN ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED 230X110X75 mm FACE BRICK IN ACCORDANCE
WITH MANUFACTURERS RECOMMENDATIONS, COLORS AS
SELECTED.
8mm RENDER SELECTED 230X110X75 FACE BRICK IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS, COLORS AS SELECTED.
SELECTED CLEAR GLASS BALUSTRADE INSTALLED IN
ACCORDANCE WITH BUILDING SURVEYOR REQUIREMENTS
SELECTED FACIA AND EAVES GUTTER INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
SELECTED DOWN PIPE AND SPREADER PIPE INSTALLED IN
ACCORDANCE WITH MANUFACTURERS
RECOMMENDATIONS.
REN1
BR1
REN2
GL1
R1
R2
DP
SP
RFS1
9. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
NAME Door 19 Door 19 Door 19 Door 19 Door 19 Door 19 Door 19 Door 19 Door 19 Door 19
ID D-1 D-2 D-3 D-4 D-5 D-8 D-9 D-10 D-13 D-15
W x H 820x2,340 820x2,340 820x2,340 770x2,340 820x2,340 770x2,340 820x2,340 820x2,340 820x2,340 820x2,340
COMMENTS GROUND FLOOR GROUND FLOOR GROUND FLOOR GROUND FLOOR GROUND FLOOR GROUND FLOOR GROUND FLOOR GROUND FLOOR FIRST FLOOR FIRST FLOOR
DOOR SCHEDULE
Door 19 Door 19 Door 19 Door 19 Double Door 19 Pocket Door 19 Sliding Door 19 Sliding Door with 2 Side... Sliding Door with 2 Side... Sliding Door with 2 Side... Tilt Garage Door 19 Vertical Sliding Garage ...
D-16 D-17 D-18 D-20 D-14 D-21 BIR D-6 D-7 D-19 D-12 D-11
820x2,340 820x2,340 820x2,340 820x2,340 970x2,100 770x2,340 2,380x2,340 3,600x2,340 3,600x2,340 3,600x2,340 5,050x2,340 2,500x2,340
FIRST FLOOR FIRST FLOOR FIRST FLOOR FIRST FLOOR FIRST FLOOR GROUND FLOOR 2 GF, 2 FF GROUND FLOOR GROUND FLOOR FIRST FLOOR
1.
DOOR LIST
1:1
1.
DOOR LIST
1:1
Harsh Sachdeva
6/23/2016
WD.17 WD A1
1:1 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
DOOR SCHEDULE
WORKING DRAWING

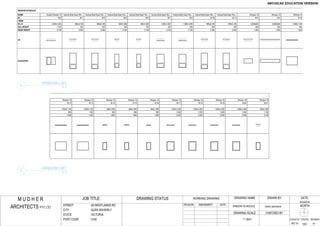

10. GSEducationalVersion
ARCHITECTS PTY LTD
M U D H E R JOB TITLE DRAWING STATUS DRAWN BY
CHECKED BY
REVSION AMENDMENT DATE
DATE:
DRAWING SCALE
LAYOUT ID STATUS REVISION
NORTH
DRAWING NAME
NAME Double Window 19 Vertical Multi-Sash Win... Vertical Multi-Sash Win... Vertical Multi-Sash Win... Vertical Multi-Sash Win... Vertical Multi-Sash Win... Vertical Multi-Sash Win... Vertical Multi-Sash Win... Vertical Multi-Sash Win... Window 19 Window 19 Window 19
ID W-9 W-1 W-2 W-5 W-6 W-7 W-8 W-10 W-11 W-3 W-4 W-12
FROM
W x H 1,200x1,020 900x2,100 900x2,100 600x1,800 600x1,800 1,000x1,800 1,000x1,800 900x2,100 900x2,100 1,200x600 3,500x600 1,500x1,140
SILL HEIGHT 1,100 300 300 300 300 300 300 300 300 900 900 800
HEAD HEIGHT 2,120 2,400 2,400 2,100 2,100 2,100 2,100 2,400 2,400 1,500 1,500 1,940
2D
ELEVATION
WINDOW SCHEDULE
Window 19 Window 19 Window 19 Window 19 Window 19 Window 19 Window 19 Window 19 Window 19 Window 19
W-12 W-13 W-14 W-15 W-16 W-17 W-18 W-19 W-20 W-21
1,500x1,140 1,500x1,140 600x1,000 600x1,000 600x1,000 1,000x1,200 1,000x1,200 1,000x1,200 1,000x1,200 600x1,000
800 800 900 900 900 1,000 1,000 1,000 1,000 1,100
1,940 1,940 1,900 1,900 1,900 2,200 2,200 2,200 2,200 2,100
2.
WINDOW LIST
1:1
2.
WINDOW LIST
1:1
Harsh Sachdeva
6/23/2016
WD.16 WD A1
1:1 @A3
STREET
CITY
STATE
POST CODE
28 WESTLANDS RD
GLEN WAVERLY
VICTORIA
3150
WINDOW SCHEDULE
WORKING DRAWING
