1. Memory Corruption - Heap 아꿈사 (http://cafe.naver.com/architect1.cafe) Codevania (http://codevania.textcube.com)

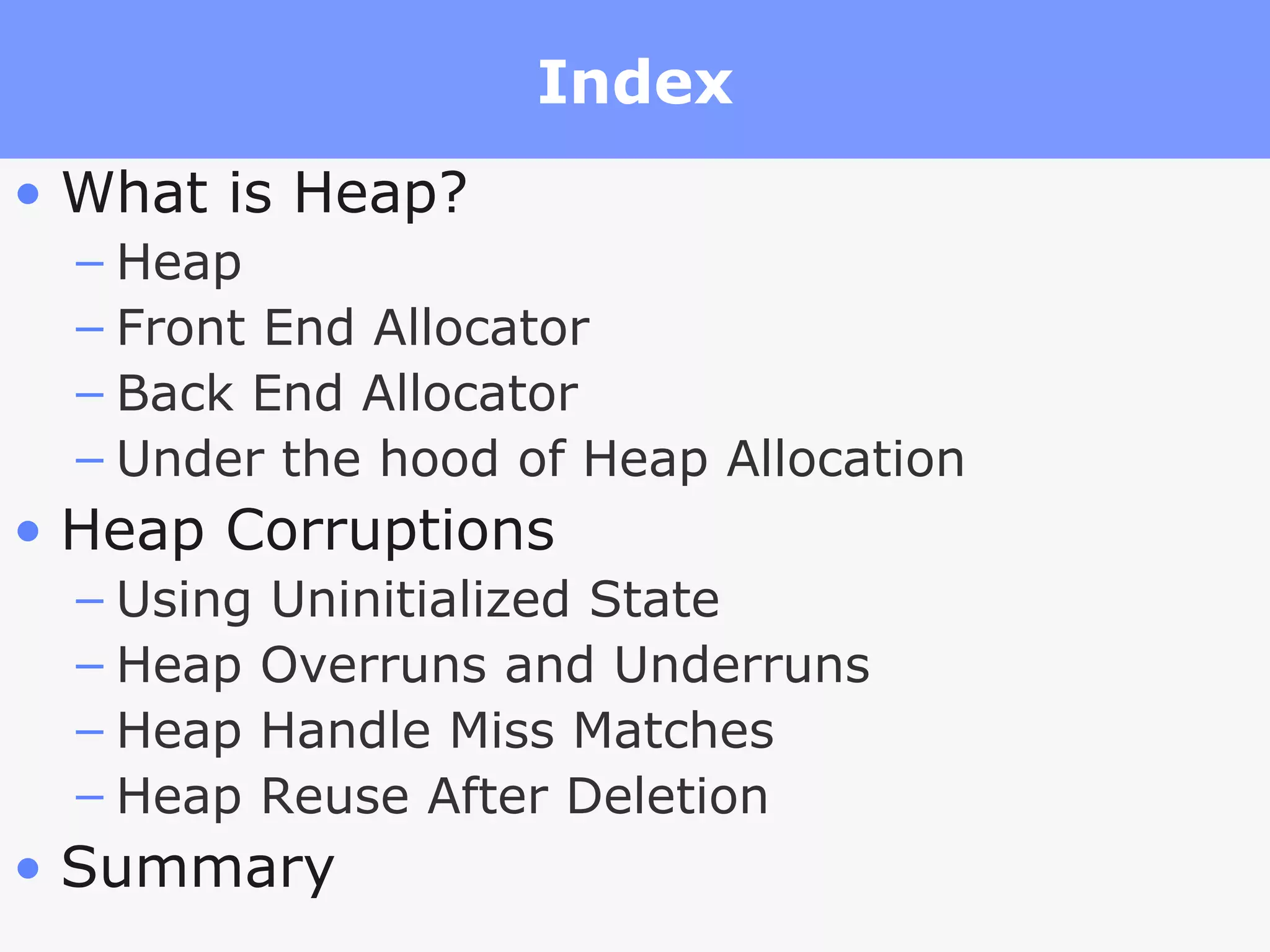

2. Index What is Heap? Heap Front End Allocator Back End Allocator Under the hood of Heap Allocation Heap Corruptions Using Uninitialized State Heap Overruns and Underruns Heap Handle Miss Matches Heap Reuse After Deletion Summary

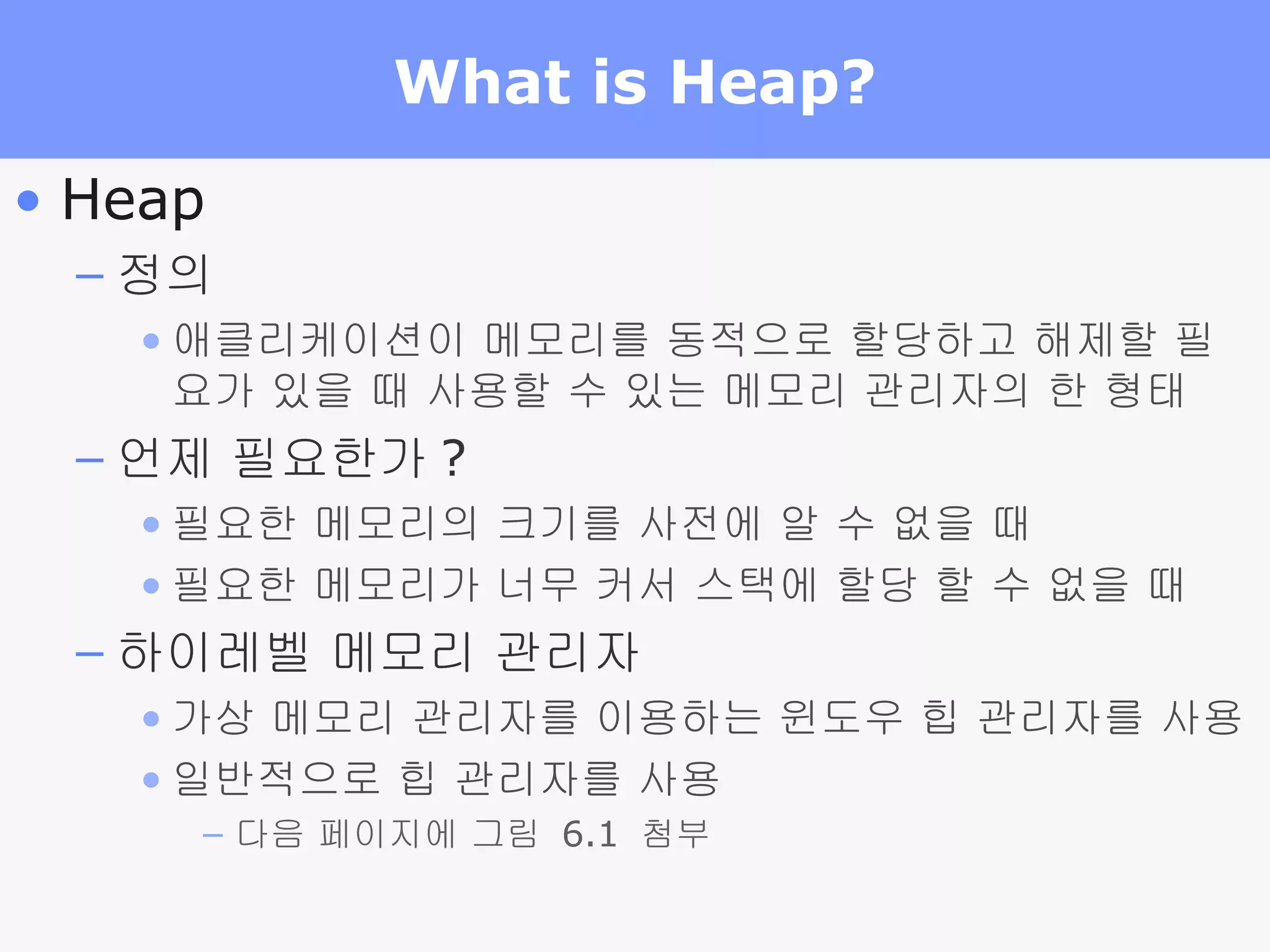

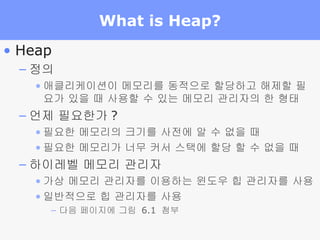

3. What is Heap? Heap 정의 애클리케이션이 메모리를 동적으로 할당하고 해제할 필요가 있을 때 사용할 수 있는 메모리 관리자의 한 형태 언제 필요한가 ? 필요한 메모리의 크기를 사전에 알 수 없을 때 필요한 메모리가 너무 커서 스택에 할당 할 수 없을 때 하이레벨 메모리 관리자 가상 메모리 관리자를 이용하는 윈도우 힙 관리자를 사용 일반적으로 힙 관리자를 사용 다음 페이지에 그림 6.1 첨부

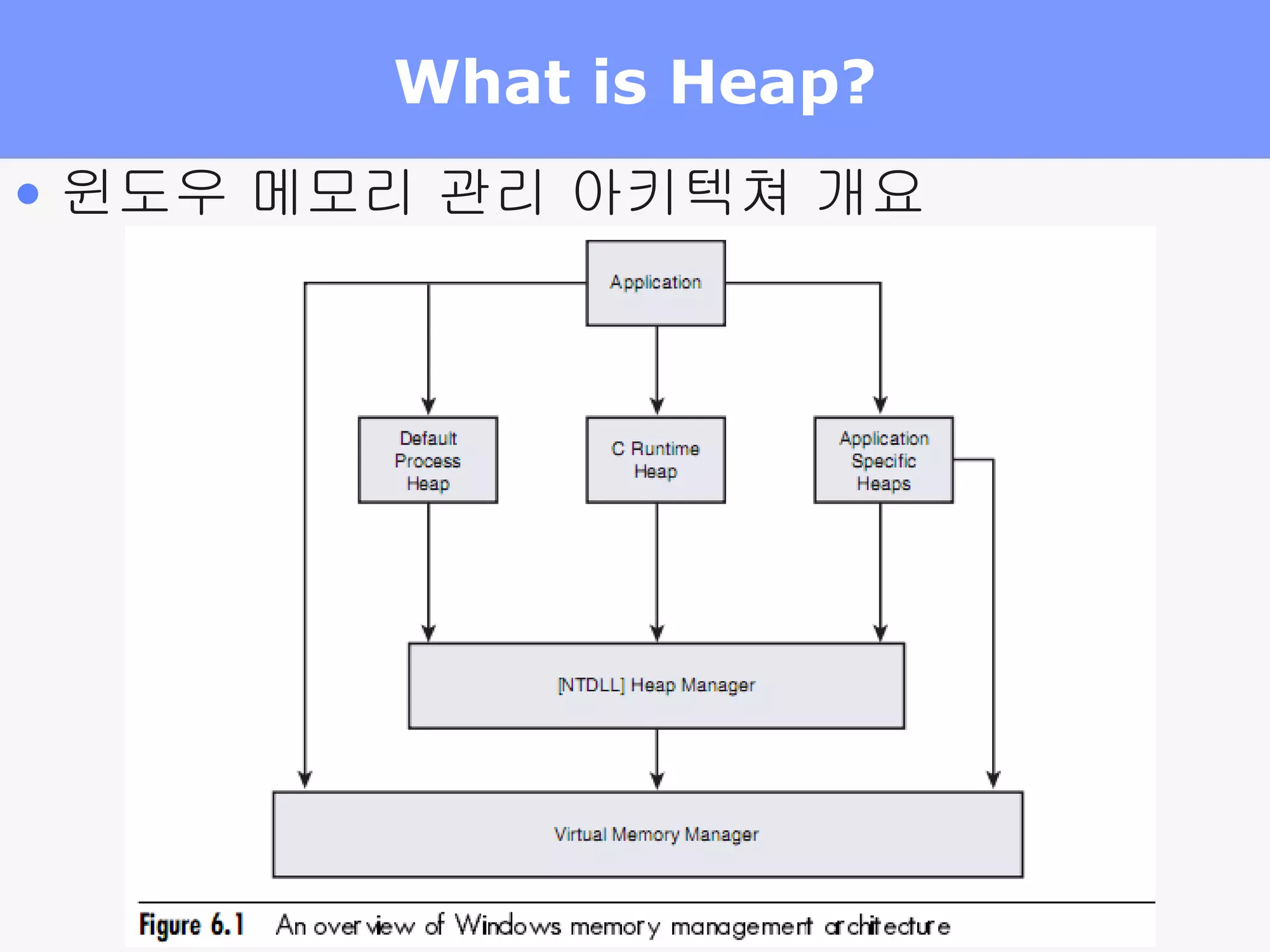

4. What is Heap? 윈도우 메모리 관리 아키텍쳐 개요

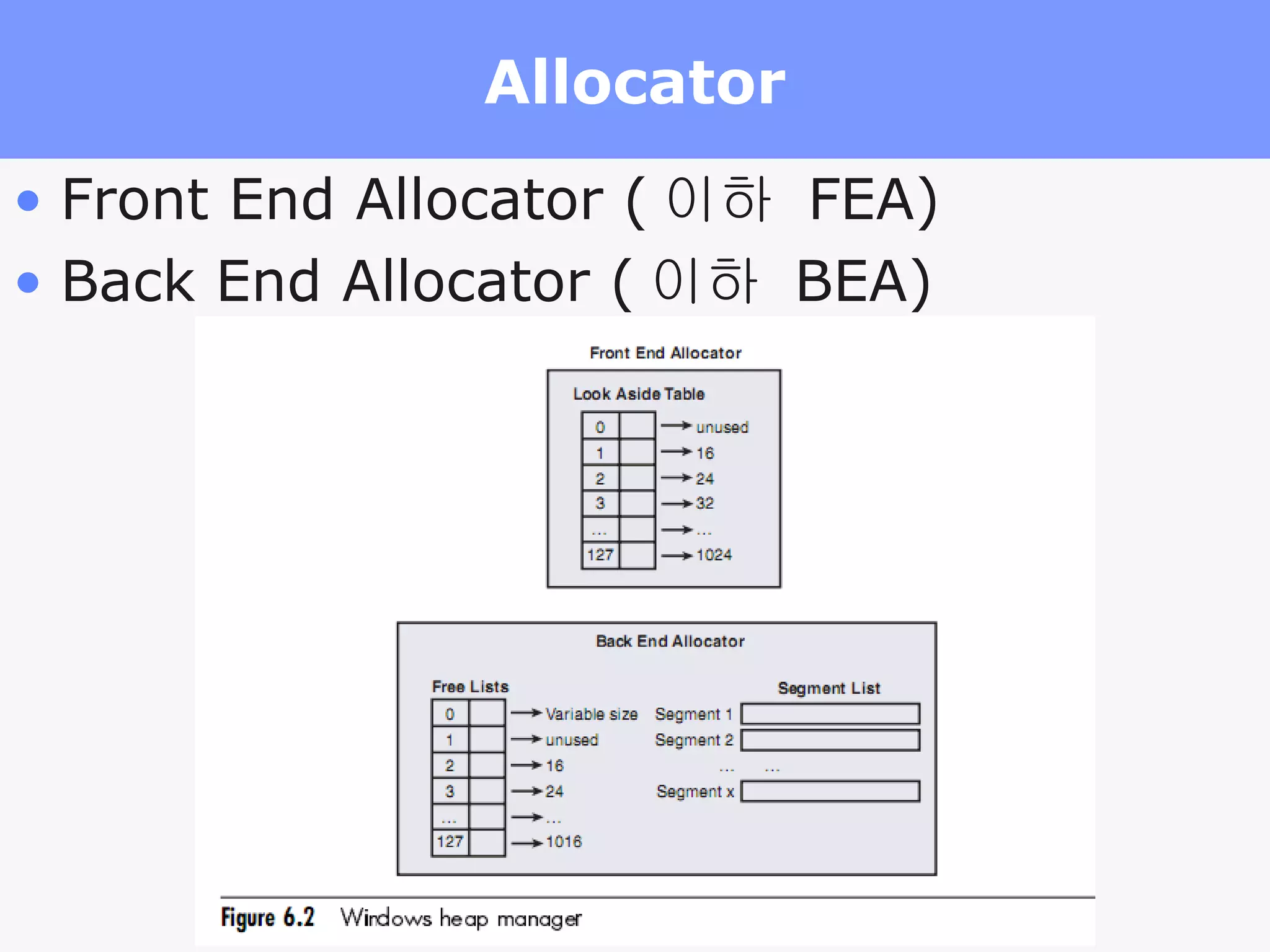

5. Allocator Front End Allocator ( 이하 FEA) Back End Allocator ( 이하 BEA)

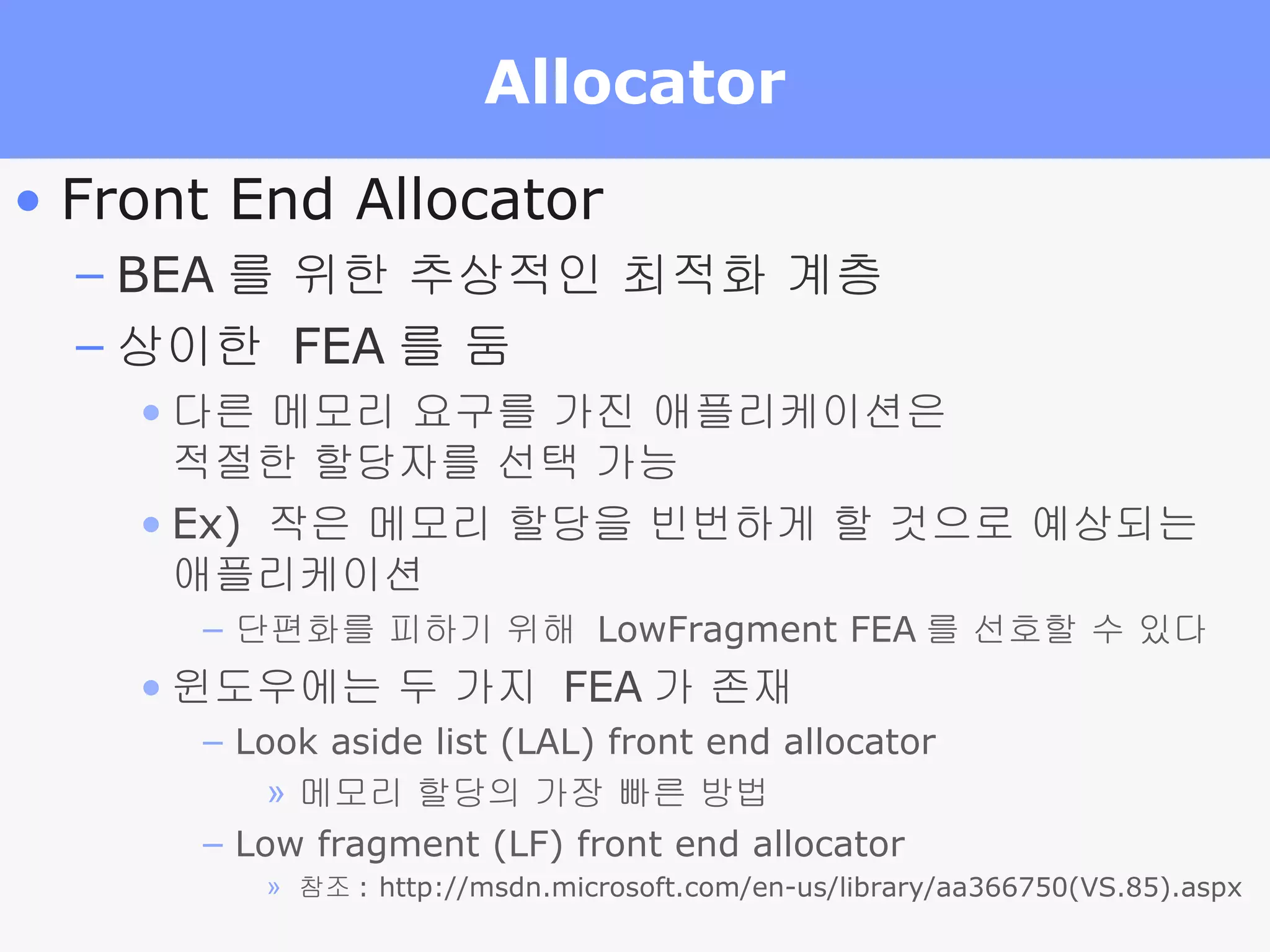

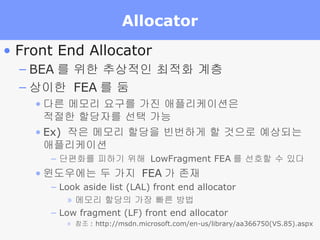

6. Allocator Front End Allocator BEA 를 위한 추상적인 최적화 계층 상이한 FEA 를 둠 다른 메모리 요구를 가진 애플리케이션은 적절한 할당자를 선택 가능 Ex) 작은 메모리 할당을 빈번하게 할 것으로 예상되는 애플리케이션 단편화를 피하기 위해 LowFragment FEA 를 선호할 수 있다 윈도우에는 두 가지 FEA 가 존재 Look aside list (LAL) front end allocator 메모리 할당의 가장 빠른 방법 Low fragment (LF) front end allocator 참조 : http://msdn.microsoft.com/en-us/library/aa366750(VS.85).aspx

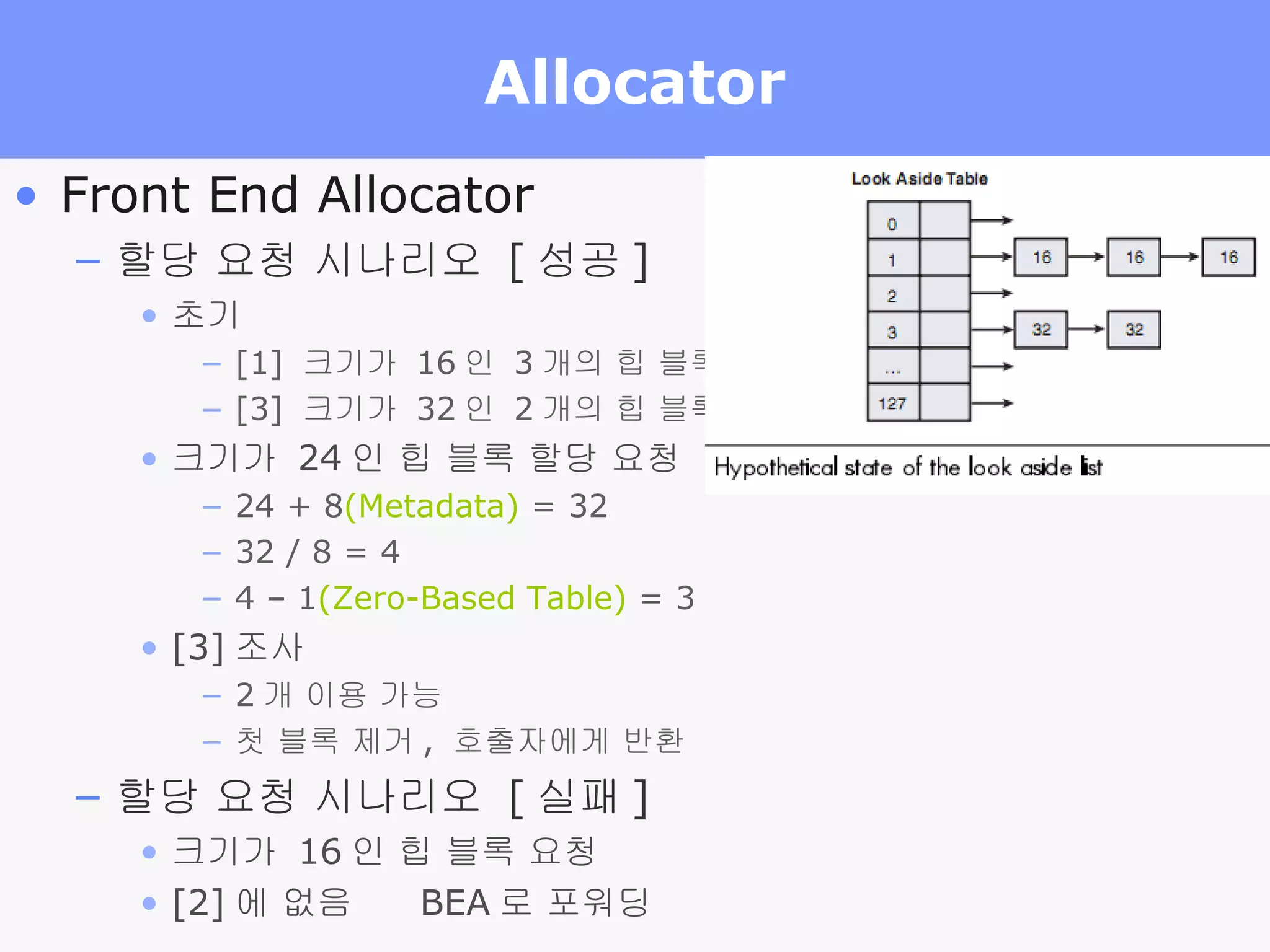

7. Allocator Front End Allocator 할당 요청 시나리오 [ 성공 ] 초기 [1] 크기가 16 인 3 개의 힙 블록 [3] 크기가 32 인 2 개의 힙 블록 크기가 24 인 힙 블록 할당 요청 24 + 8 (Metadata) = 32 32 / 8 = 4 4 – 1 (Zero-Based Table) = 3 [3] 조사 2 개 이용 가능 첫 블록 제거 , 호출자에게 반환 할당 요청 시나리오 [ 실패 ] 크기가 16 인 힙 블록 요청 [2] 에 없음  BEA 로 포워딩

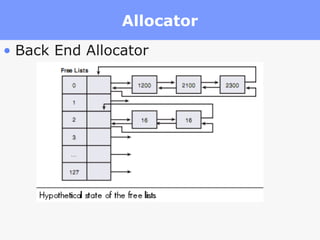

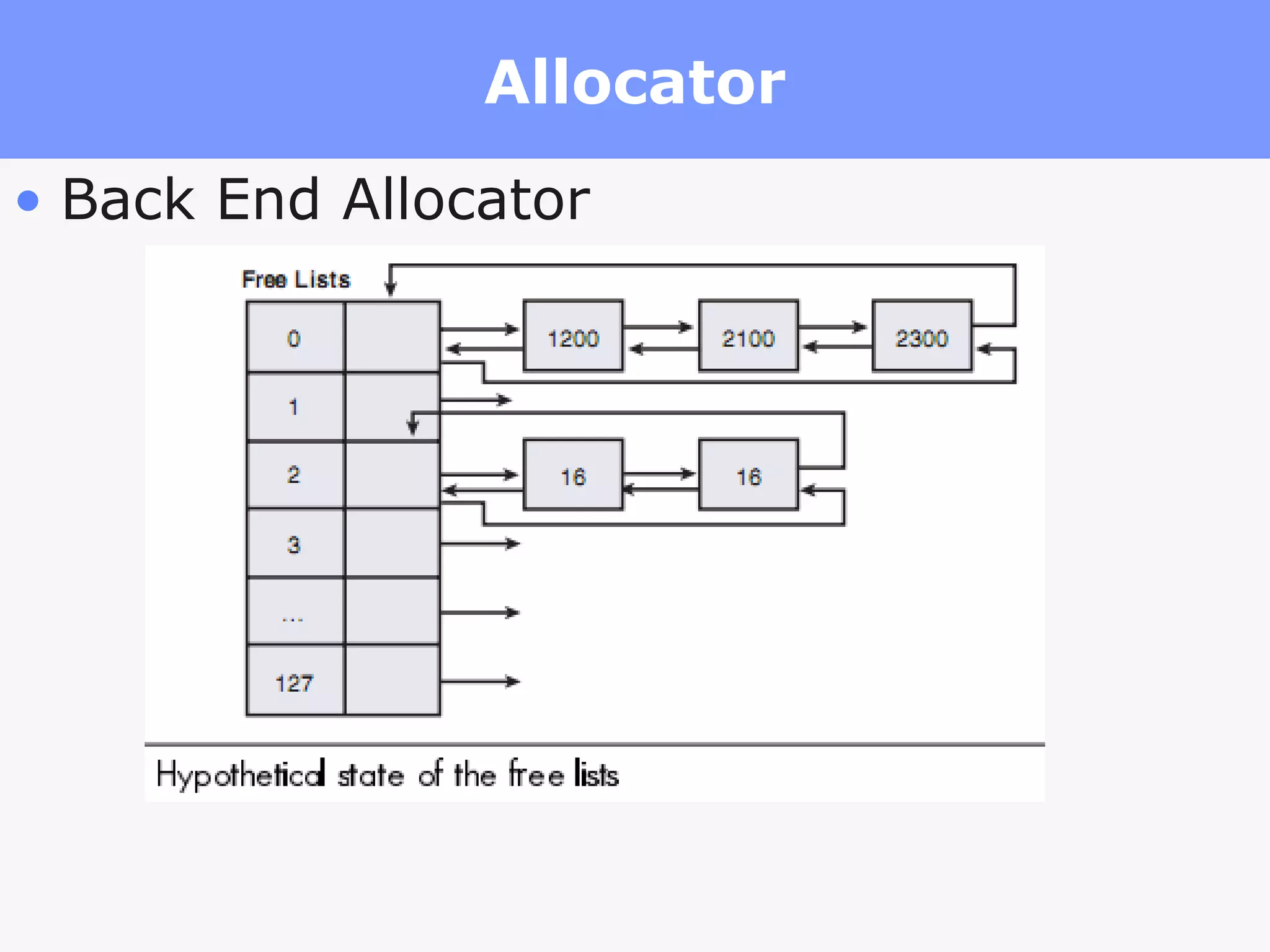

8. Allocator Back End Allocator

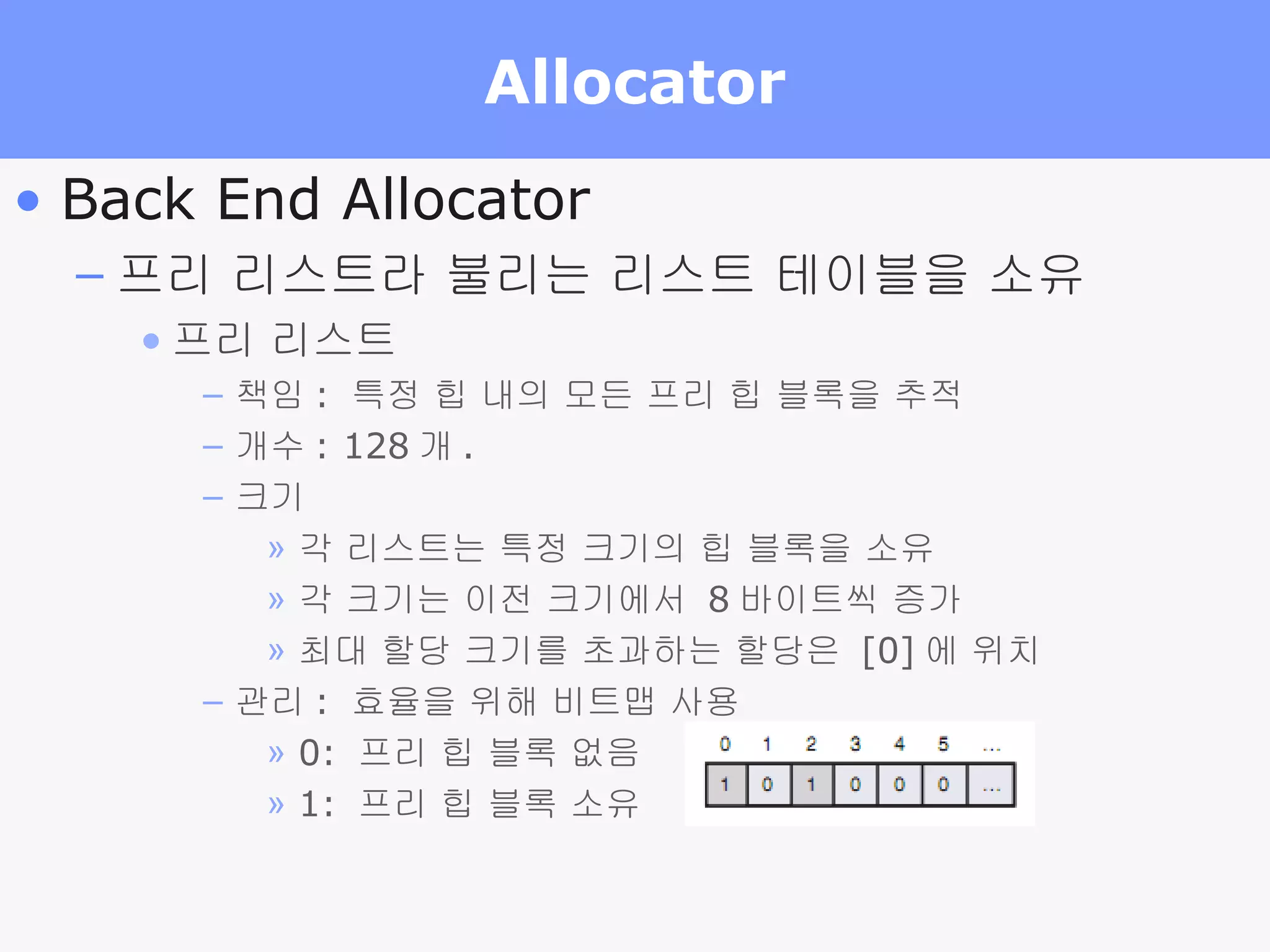

9. Allocator Back End Allocator 프리 리스트라 불리는 리스트 테이블을 소유 프리 리스트 책임 : 특정 힙 내의 모든 프리 힙 블록을 추적 개수 : 128 개 . 크기 각 리스트는 특정 크기의 힙 블록을 소유 각 크기는 이전 크기에서 8 바이트씩 증가 최대 할당 크기를 초과하는 할당은 [0] 에 위치 관리 : 효율을 위해 비트맵 사용 0: 프리 힙 블록 없음 1: 프리 힙 블록 소유

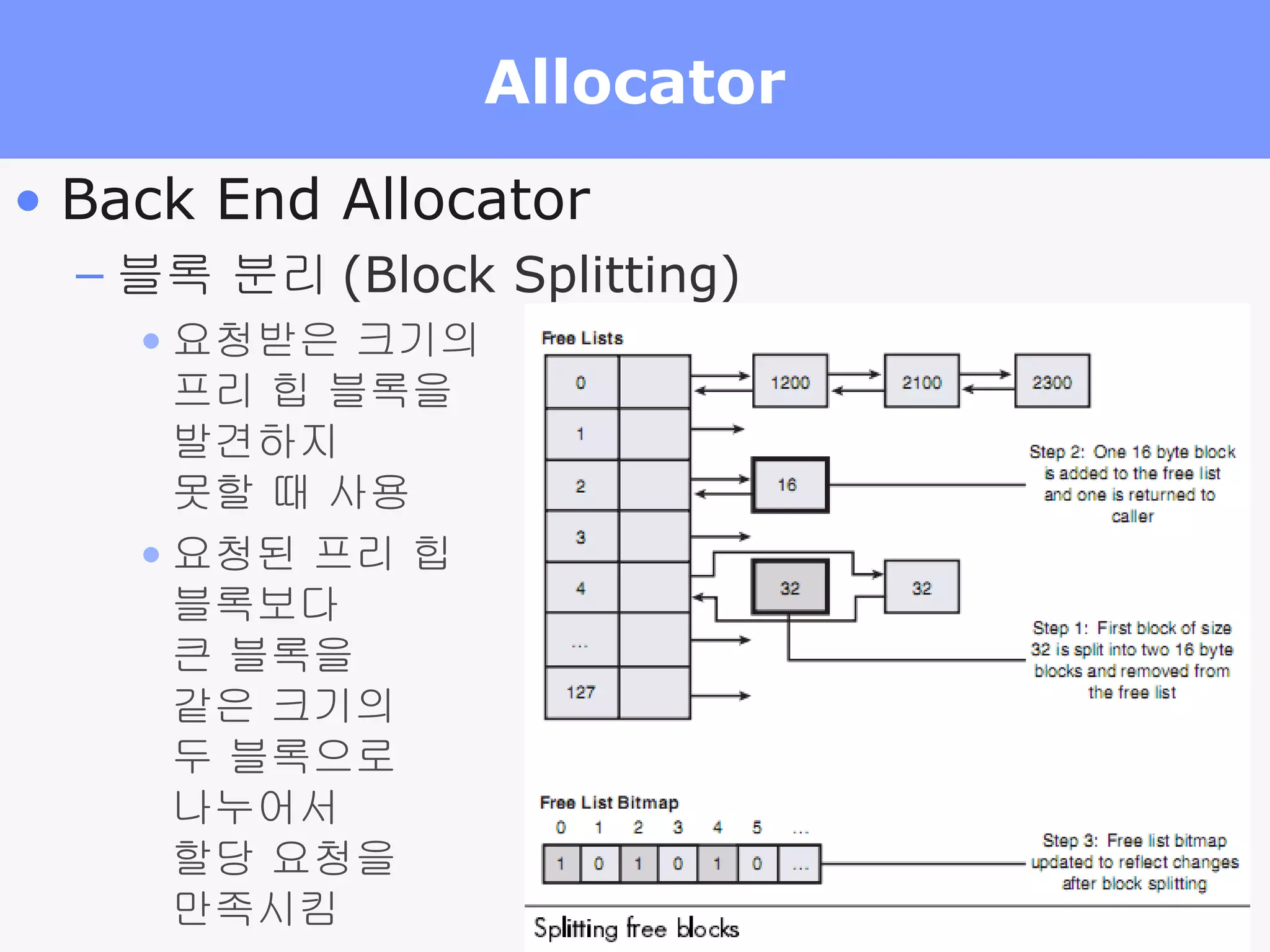

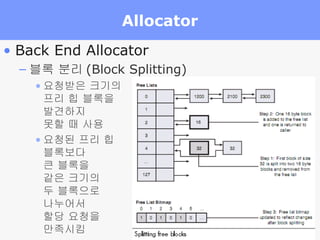

10. Allocator Back End Allocator 블록 분리 (Block Splitting) 요청받은 크기의 프리 힙 블록을 발견하지 못할 때 사용 요청된 프리 힙 블록보다 큰 블록을 같은 크기의 두 블록으로 나누어서 할당 요청을 만족시킴

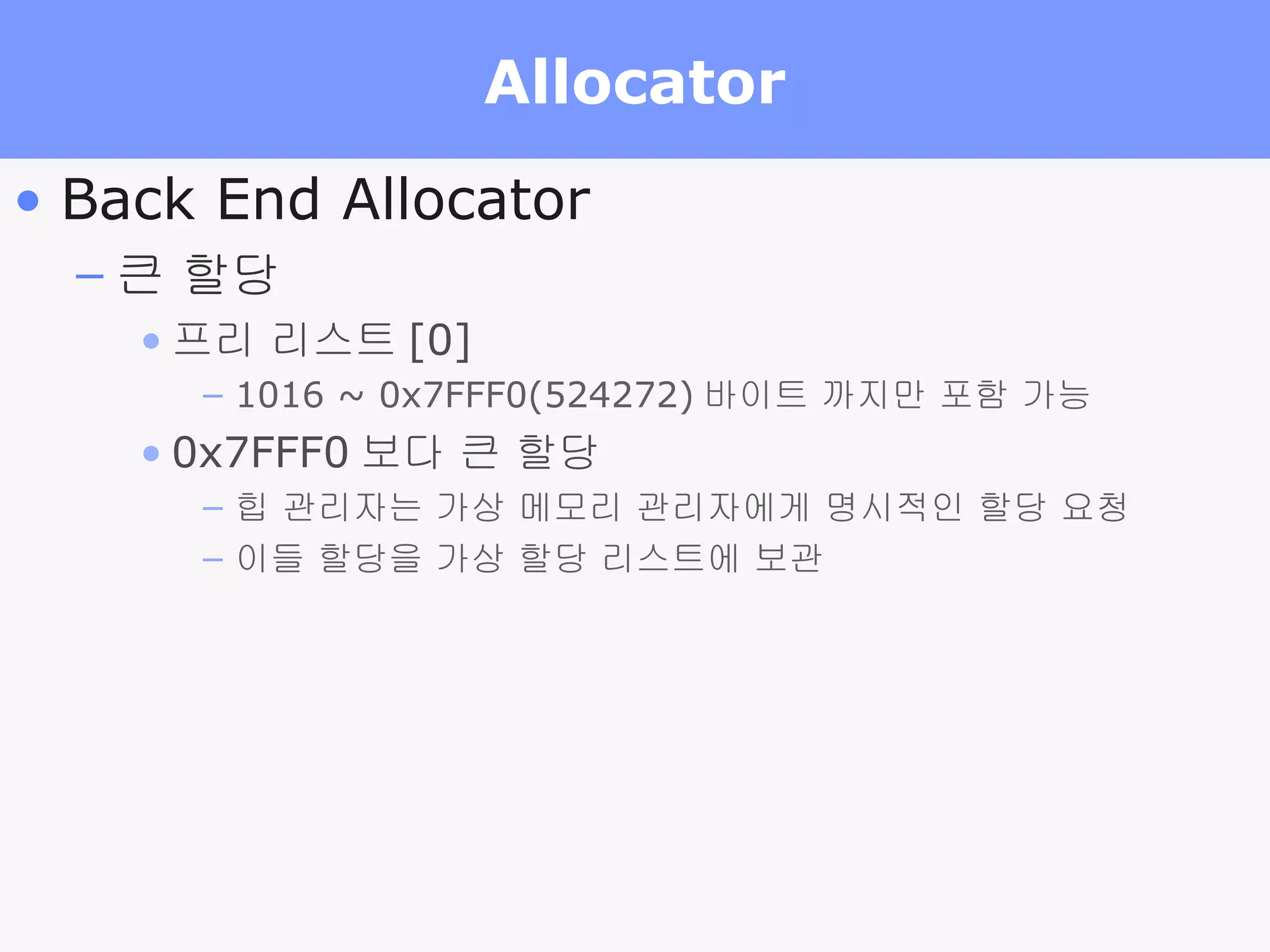

11. Allocator Back End Allocator 큰 할당 프리 리스트 [0] 1016 ~ 0x7FFF0(524272) 바이트 까지만 포함 가능 0x7FFF0 보다 큰 할당 힙 관리자는 가상 메모리 관리자에게 명시적인 할당 요청 이들 할당을 가상 할당 리스트에 보관

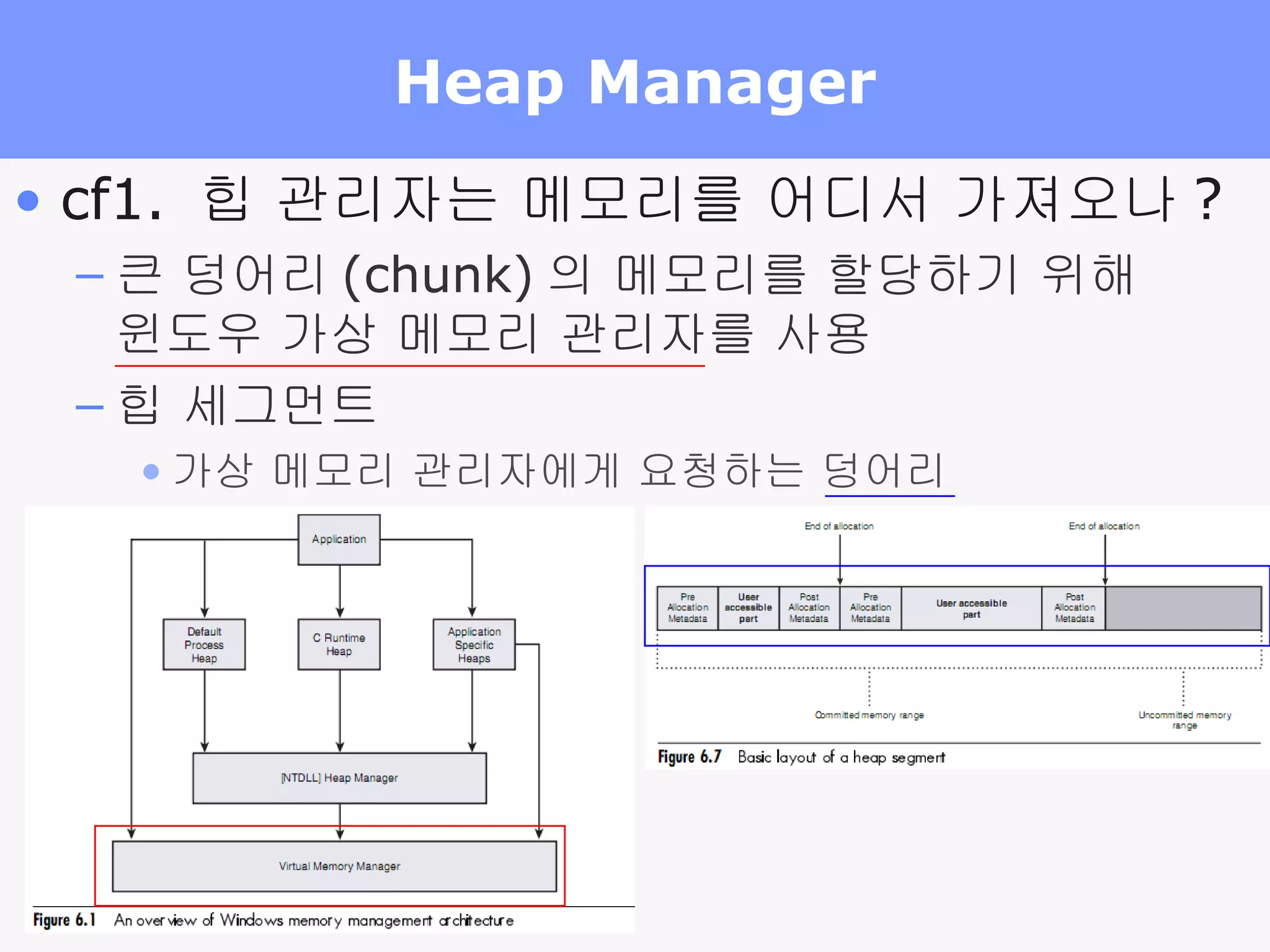

12. Heap Manager cf1. 힙 관리자는 메모리를 어디서 가져오나 ? 큰 덩어리 (chunk) 의 메모리를 할당하기 위해 윈도우 가상 메모리 관리자를 사용 힙 세그먼트 가상 메모리 관리자에게 요청하는 덩어리

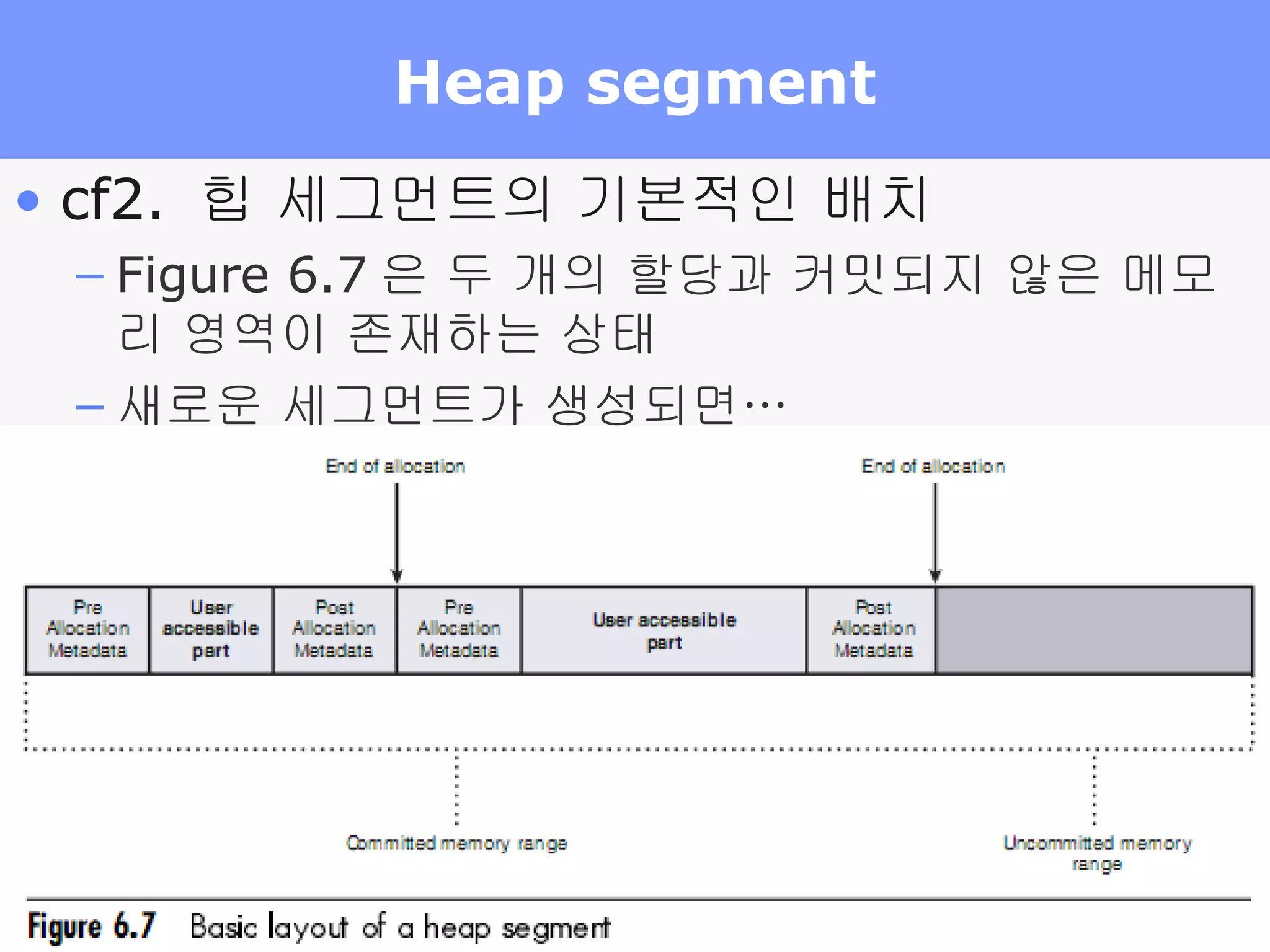

13. Heap segment cf2. 힙 세그먼트의 기본적인 배치 Figure 6.7 은 두 개의 할당과 커밋되지 않은 메모리 영역이 존재하는 상태 새로운 세그먼트가 생성되면…  힙 관리자는 새롭게 생성된 세그먼트를 추적 리스트에 추가

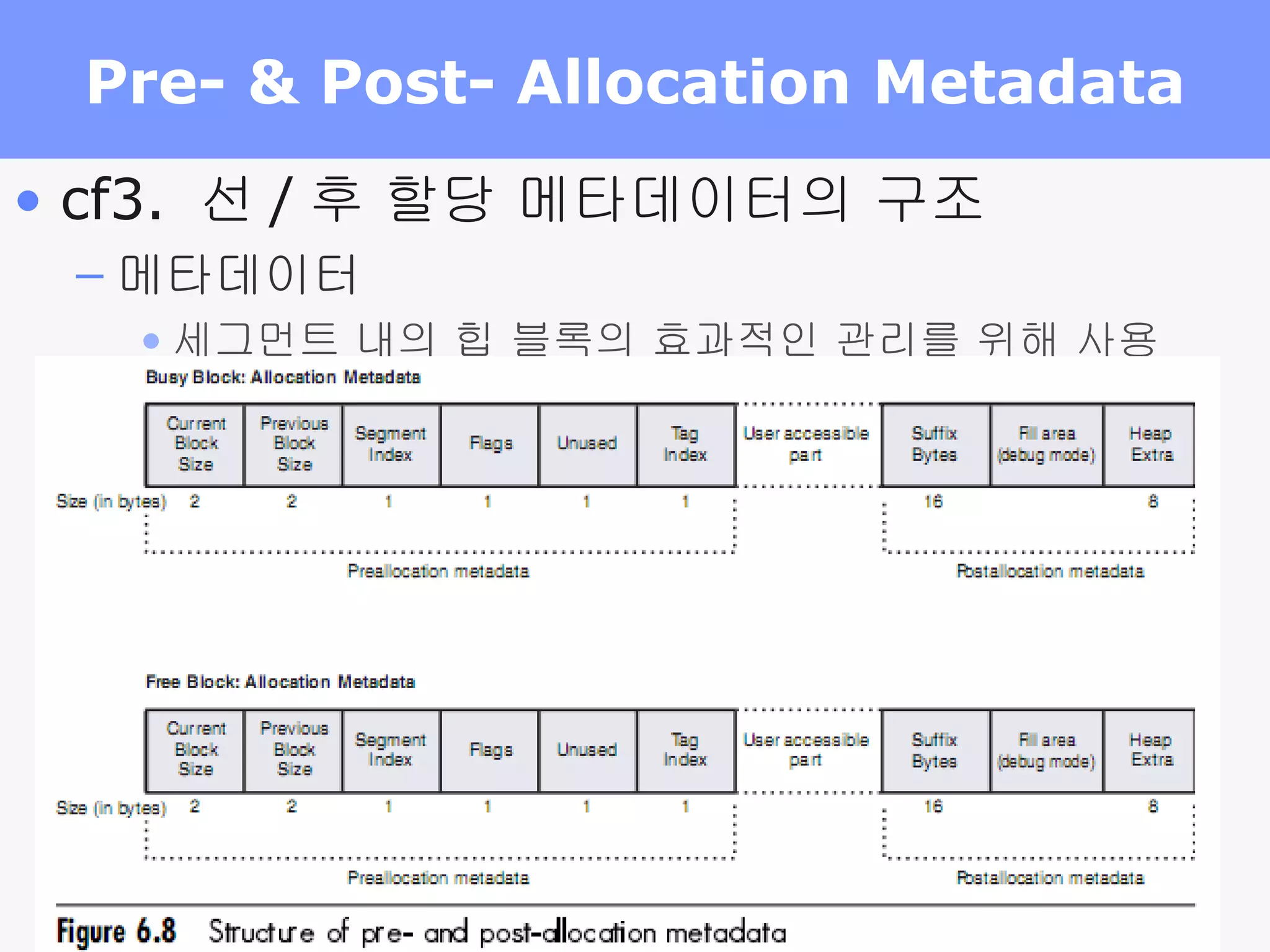

14. Pre- & Post- Allocation Metadata cf3. 선 / 후 할당 메타데이터의 구조 메타데이터 세그먼트 내의 힙 블록의 효과적인 관리를 위해 사용

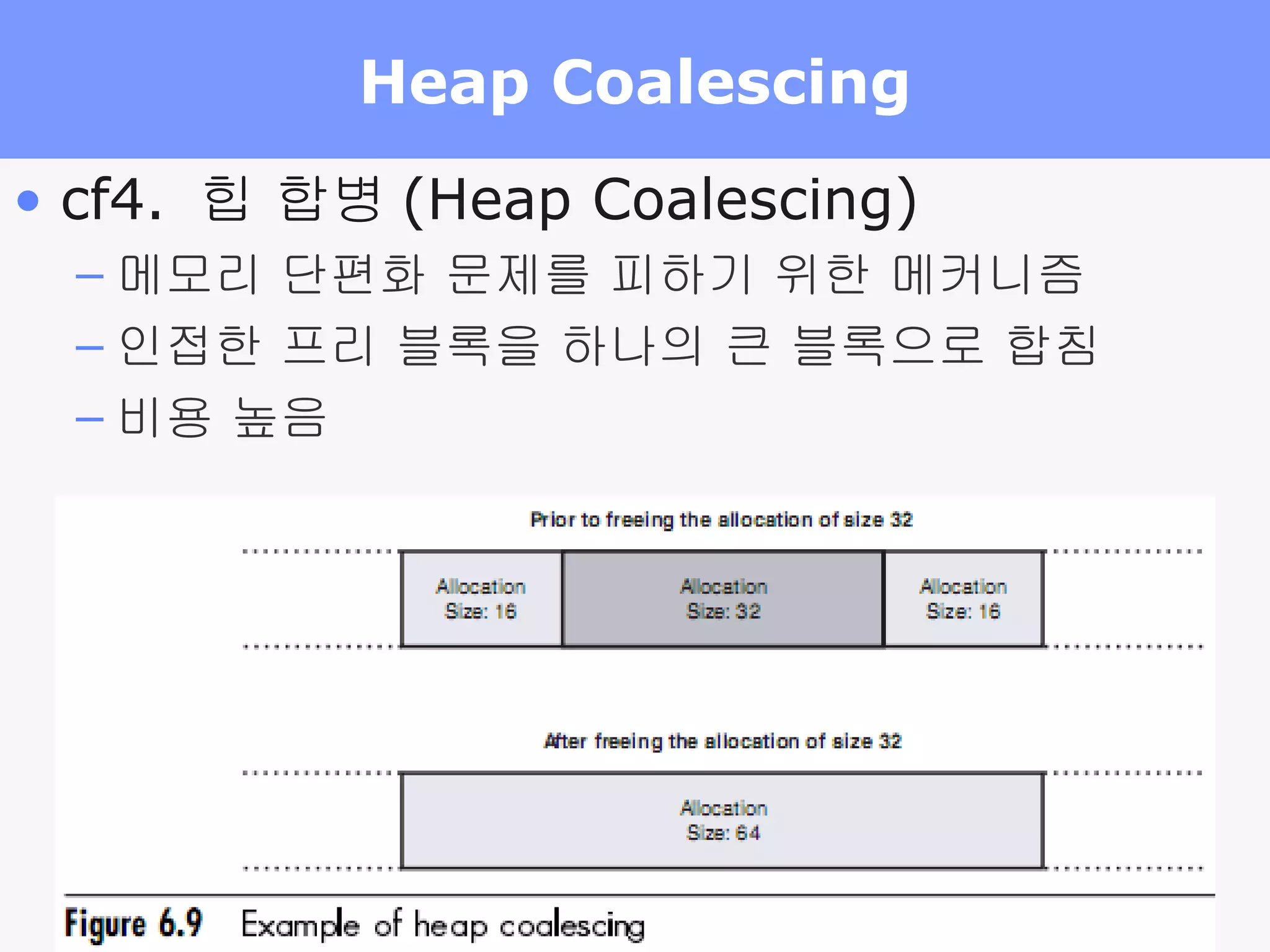

15. Heap Coalescing cf4. 힙 합병 (Heap Coalescing) 메모리 단편화 문제를 피하기 위한 메커니즘 인접한 프리 블록을 하나의 큰 블록으로 합침 비용 높음

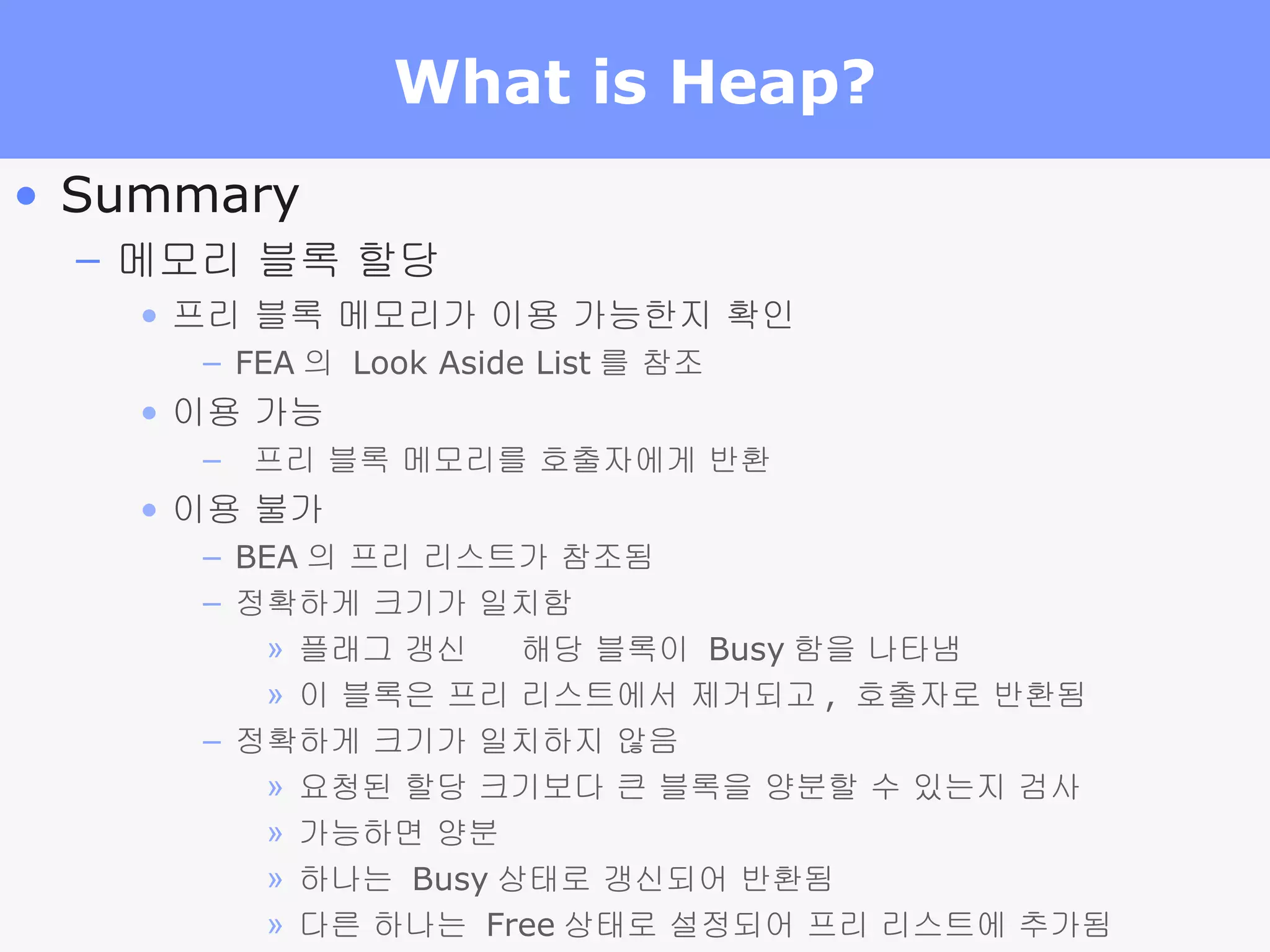

16. What is Heap? Summary 메모리 블록 할당 프리 블록 메모리가 이용 가능한지 확인 FEA 의 Look Aside List 를 참조 이용 가능 프리 블록 메모리를 호출자에게 반환 이용 불가 BEA 의 프리 리스트가 참조됨 정확하게 크기가 일치함 플래그 갱신  해당 블록이 Busy 함을 나타냄 이 블록은 프리 리스트에서 제거되고 , 호출자로 반환됨 정확하게 크기가 일치하지 않음 요청된 할당 크기보다 큰 블록을 양분할 수 있는지 검사 가능하면 양분 하나는 Busy 상태로 갱신되어 반환됨 다른 하나는 Free 상태로 설정되어 프리 리스트에 추가됨

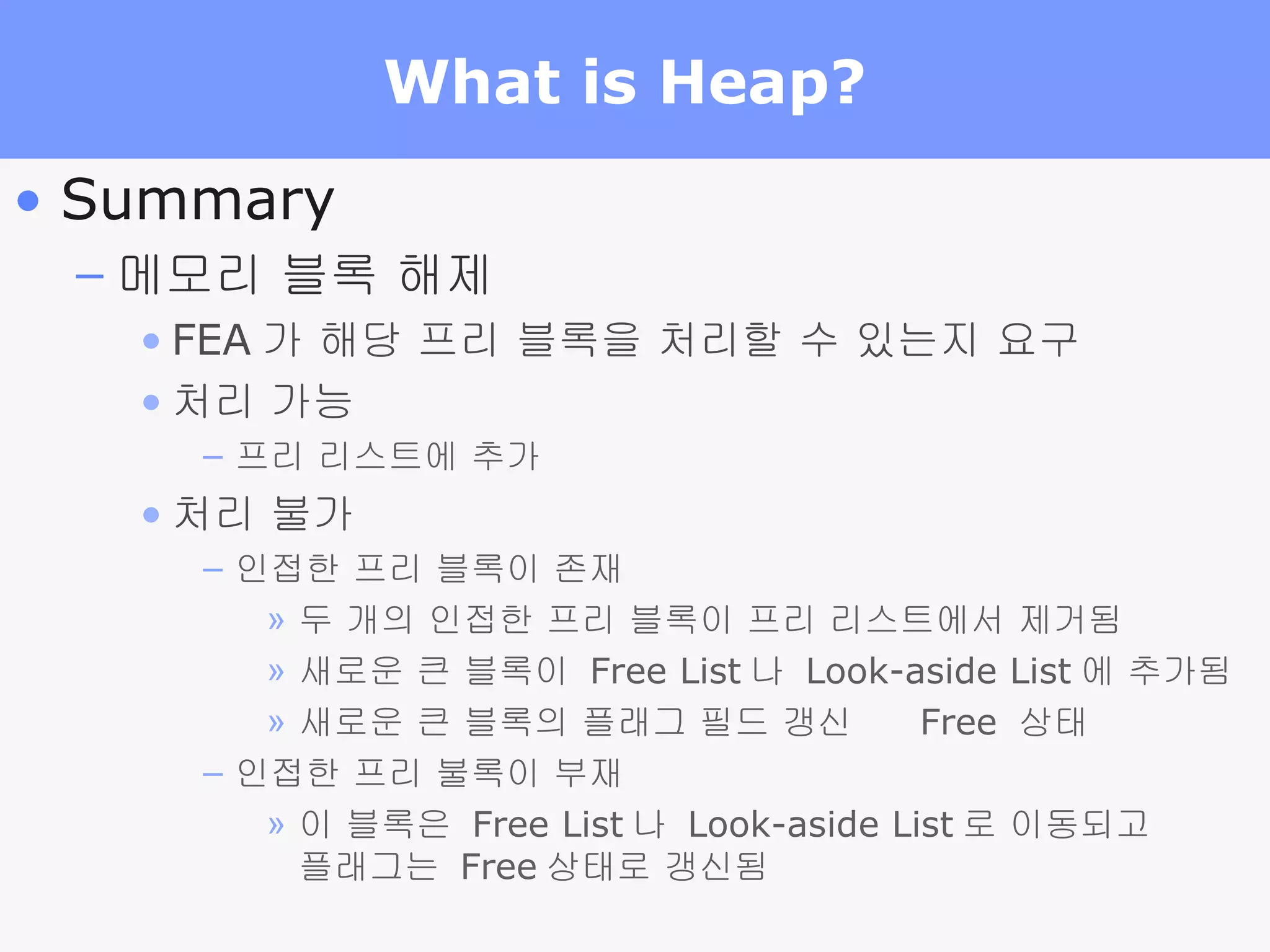

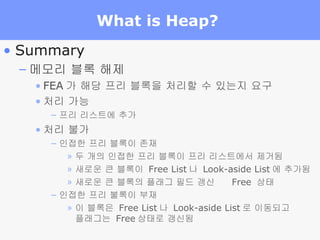

17. What is Heap? Summary 메모리 블록 해제 FEA 가 해당 프리 블록을 처리할 수 있는지 요구 처리 가능 프리 리스트에 추가 처리 불가 인접한 프리 블록이 존재 두 개의 인접한 프리 블록이 프리 리스트에서 제거됨 새로운 큰 블록이 Free List 나 Look-aside List 에 추가됨 새로운 큰 블록의 플래그 필드 갱신  Free 상태 인접한 프리 불록이 부재 이 블록은 Free List 나 Look-aside List 로 이동되고 플래그는 Free 상태로 갱신됨

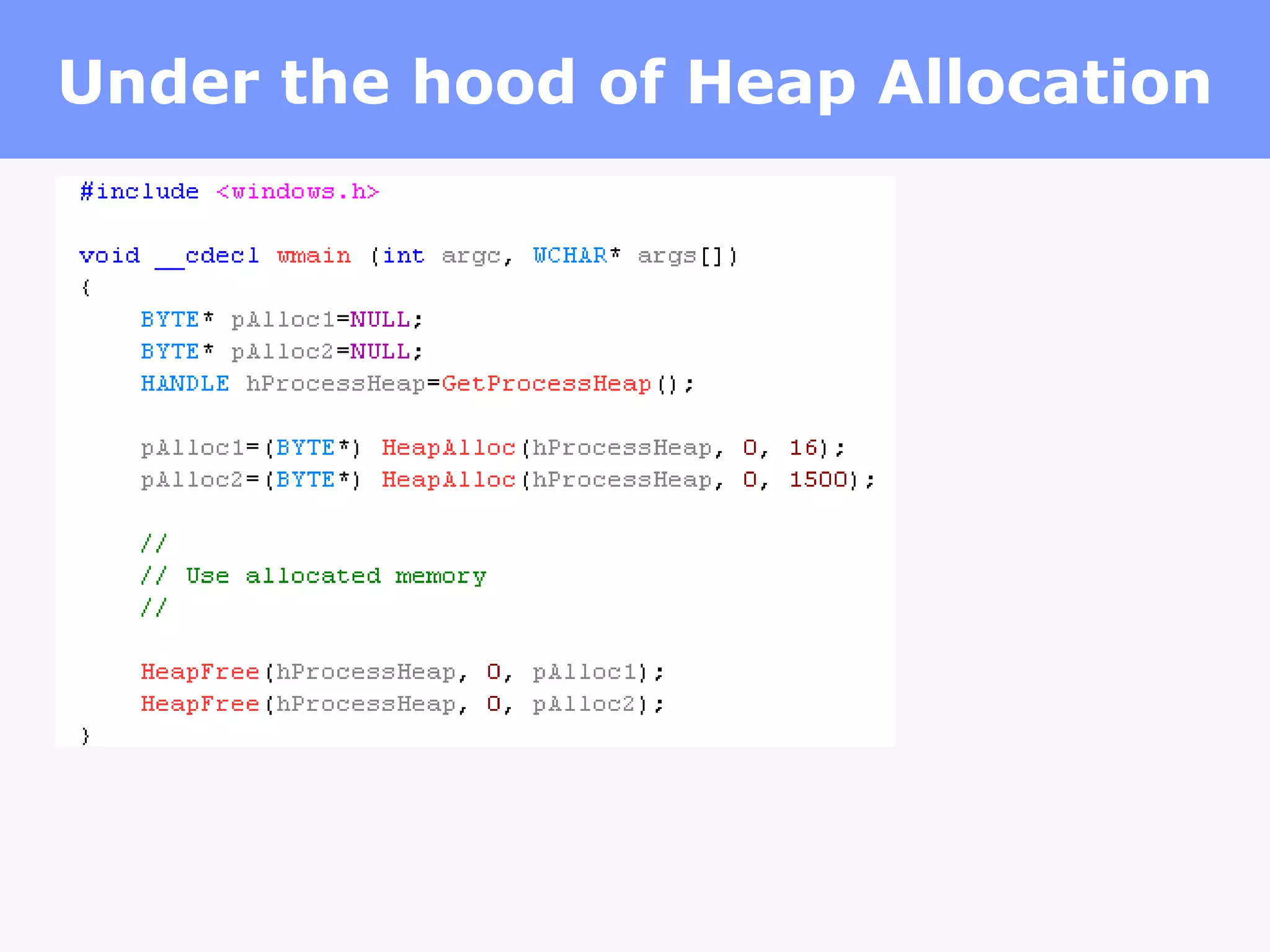

18. Under the hood of Heap Allocation

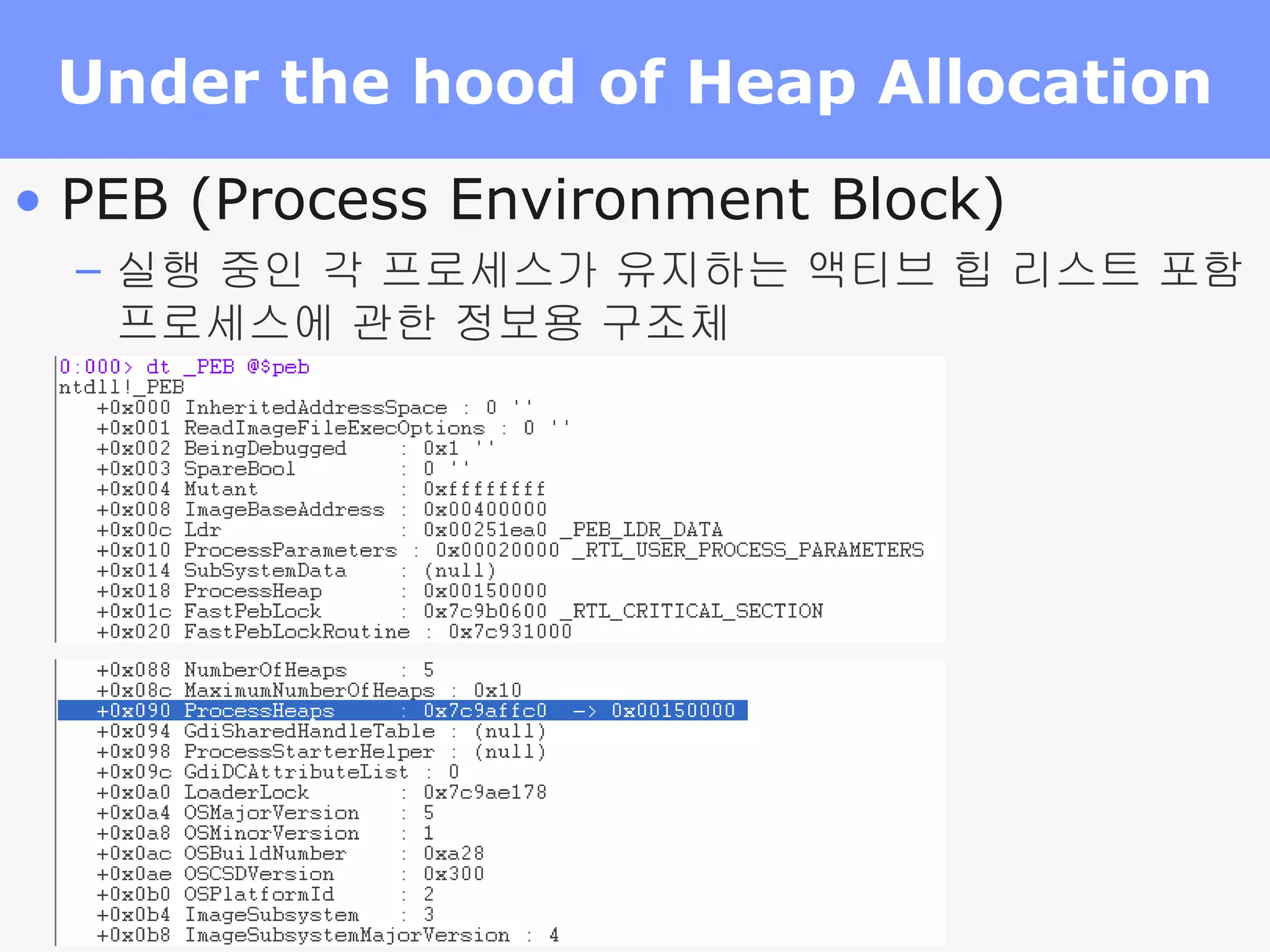

19. Under the hood of Heap Allocation PEB (Process Environment Block) 실행 중인 각 프로세스가 유지하는 액티브 힙 리스트 포함프로세스에 관한 정보용 구조체

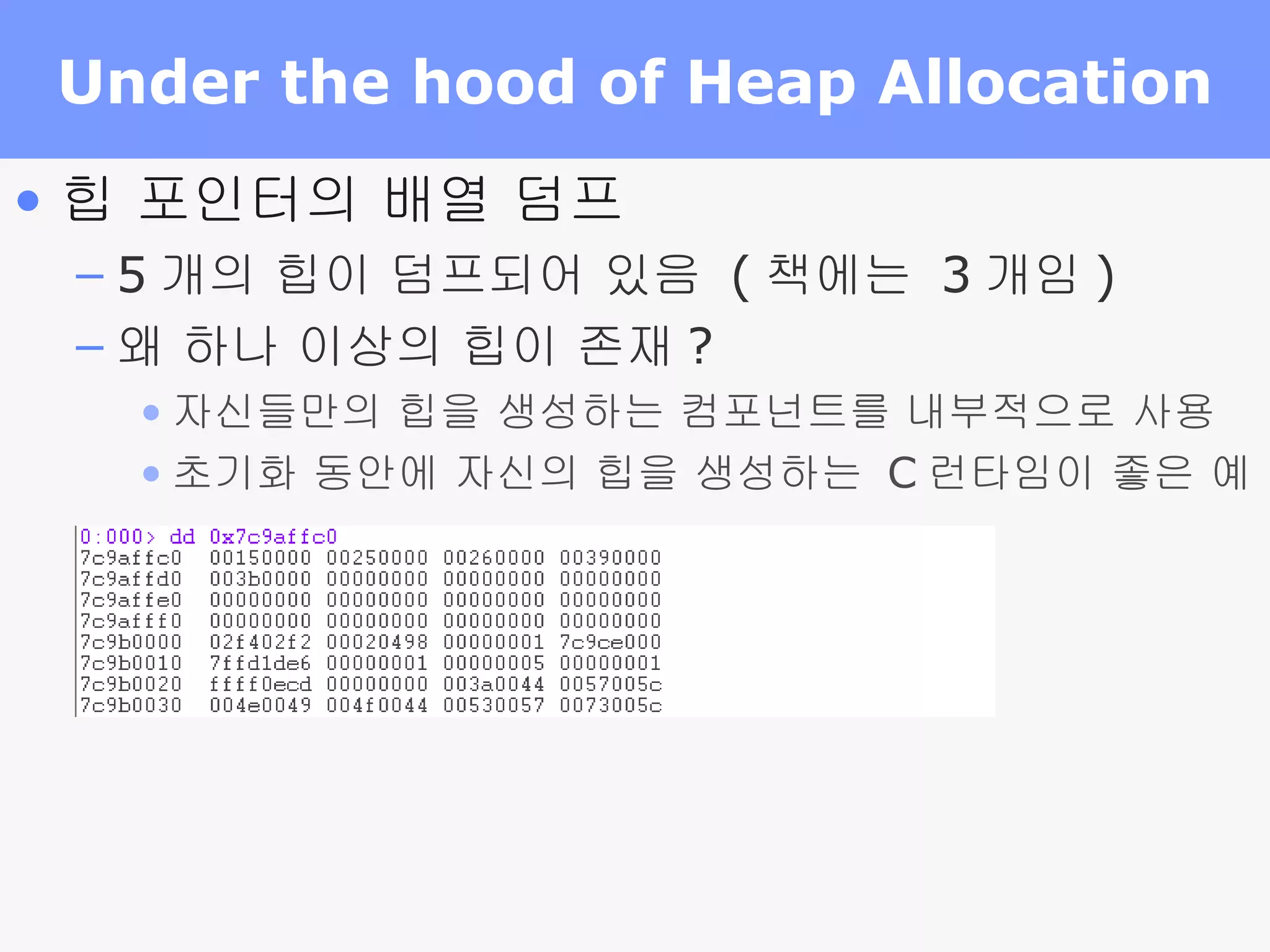

20. Under the hood of Heap Allocation 힙 포인터의 배열 덤프 5 개의 힙이 덤프되어 있음 ( 책에는 3 개임 ) 왜 하나 이상의 힙이 존재 ? 자신들만의 힙을 생성하는 컴포넌트를 내부적으로 사용 초기화 동안에 자신의 힙을 생성하는 C 런타임이 좋은 예

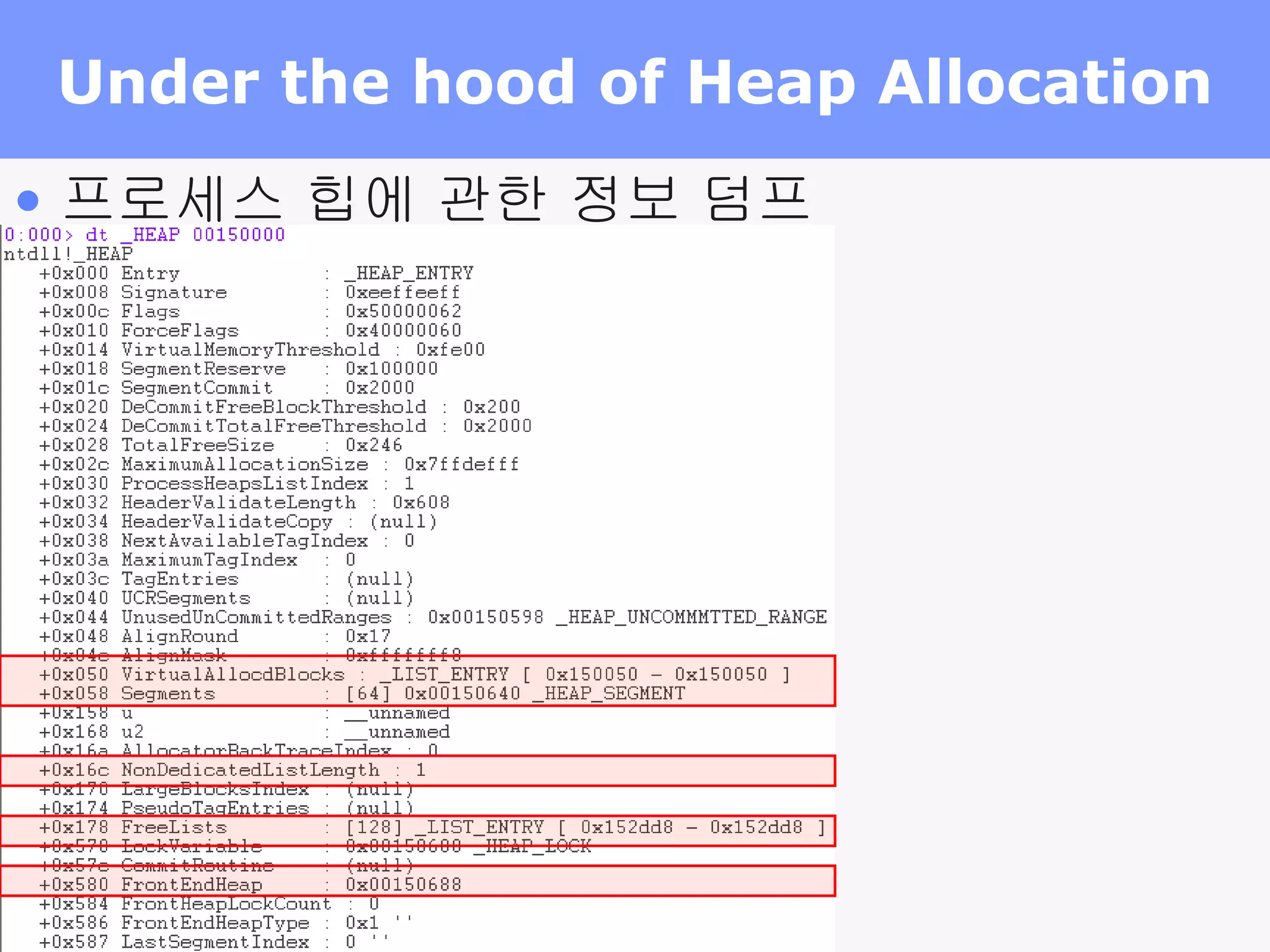

21. Under the hood of Heap Allocation 프로세스 힙에 관한 정보 덤프

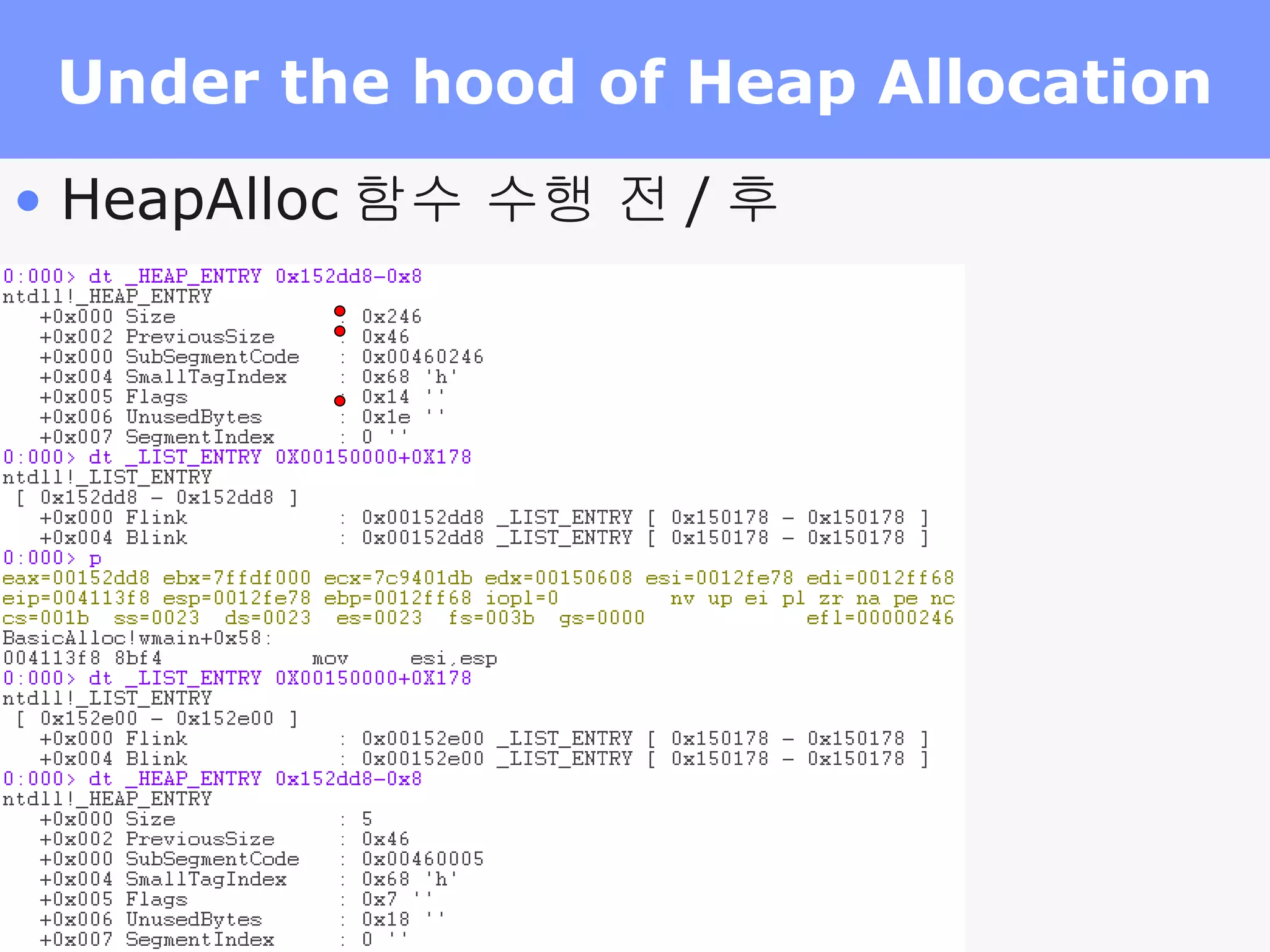

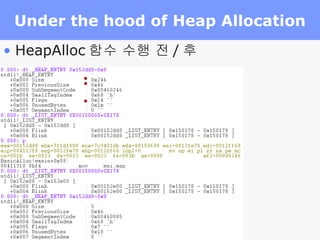

22. Under the hood of Heap Allocation HeapAlloc 함수 수행 전 / 후

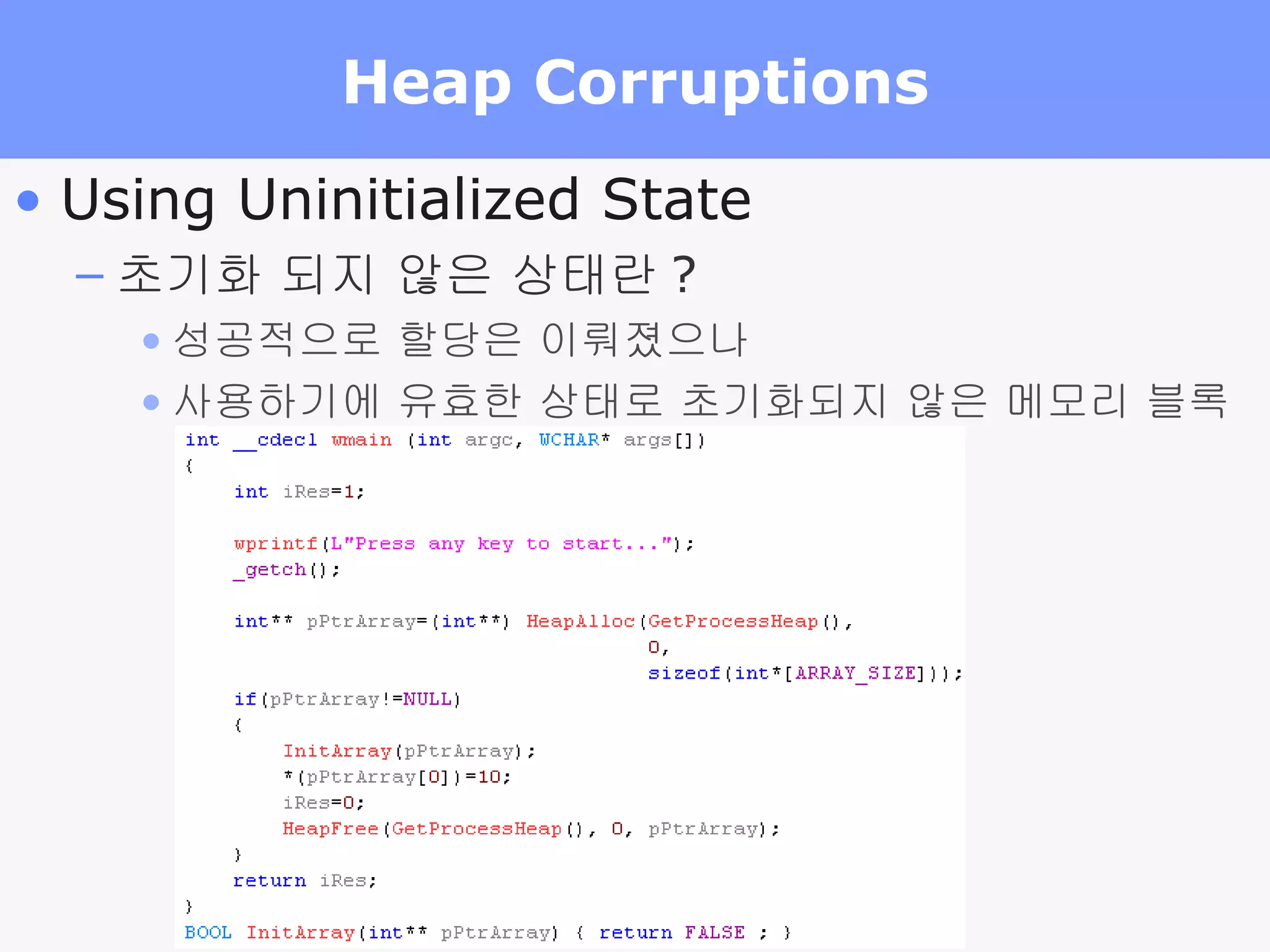

23. Heap Corruptions Using Uninitialized State 초기화 되지 않은 상태란 ? 성공적으로 할당은 이뤄졌으나 사용하기에 유효한 상태로 초기화되지 않은 메모리 블록

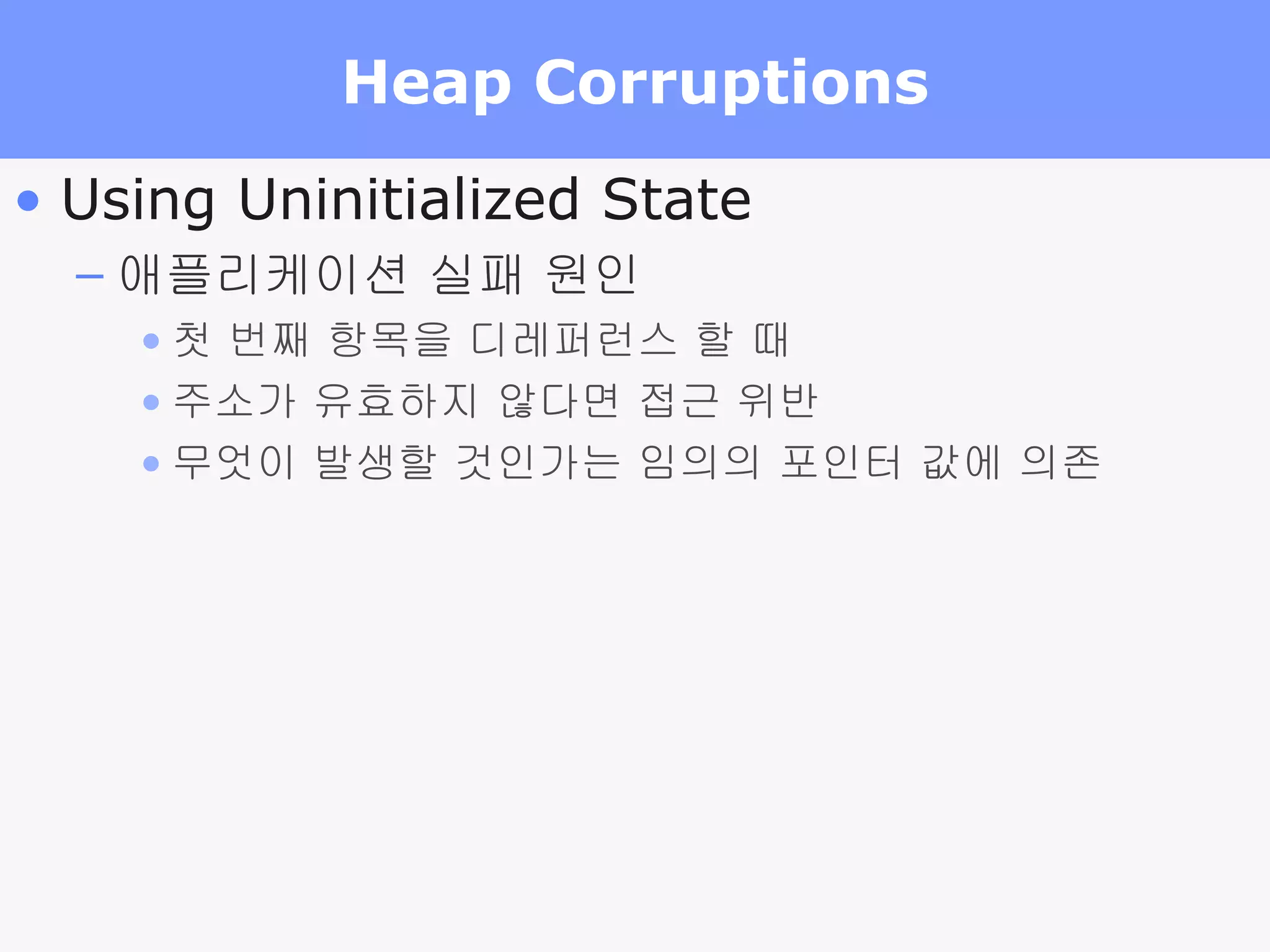

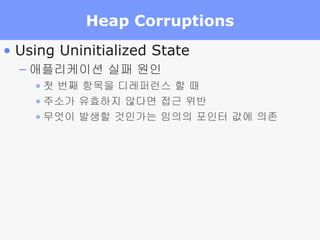

24. Heap Corruptions Using Uninitialized State 애플리케이션 실패 원인 첫 번째 항목을 디레퍼런스 할 때 주소가 유효하지 않다면 접근 위반 무엇이 발생할 것인가는 임의의 포인터 값에 의존

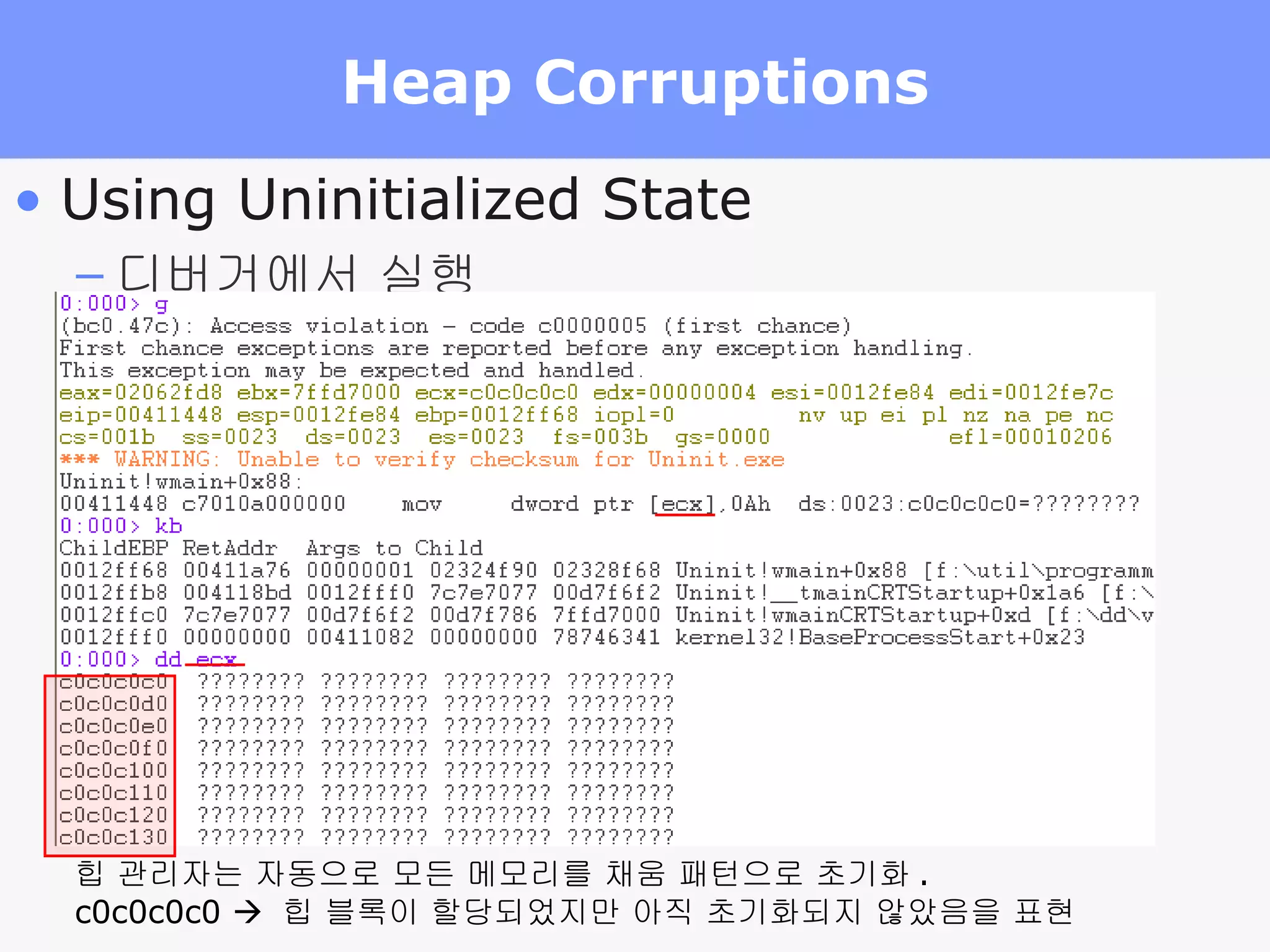

25. Heap Corruptions Using Uninitialized State 디버거에서 실행 힙 관리자는 자동으로 모든 메모리를 채움 패턴으로 초기화 . c0c0c0c0  힙 블록이 할당되었지만 아직 초기화되지 않았음을 표현

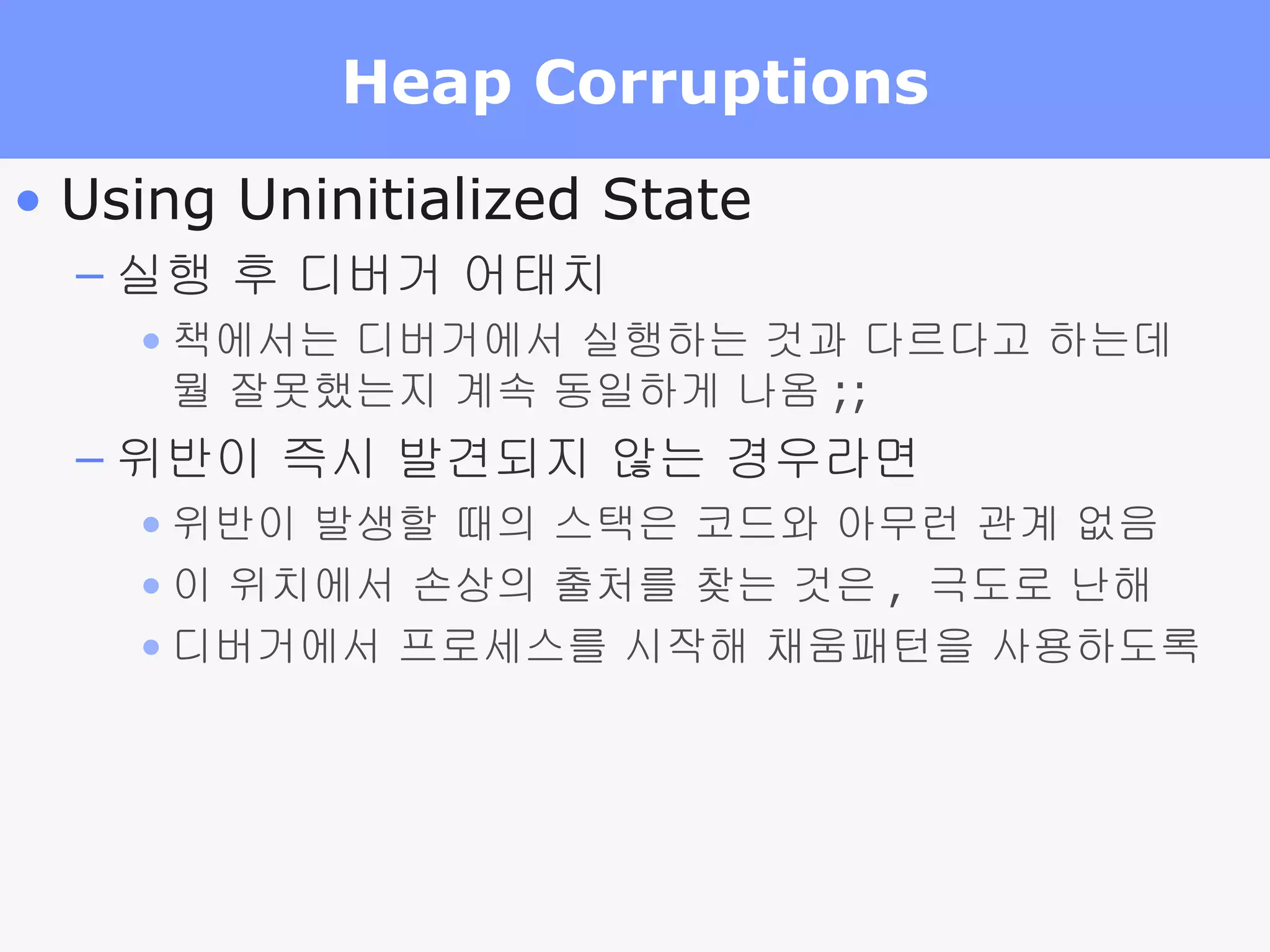

26. Heap Corruptions Using Uninitialized State 실행 후 디버거 어태치 책에서는 디버거에서 실행하는 것과 다르다고 하는데 뭘 잘못했는지 계속 동일하게 나옴 ;; 위반이 즉시 발견되지 않는 경우라면 위반이 발생할 때의 스택은 코드와 아무런 관계 없음 이 위치에서 손상의 출처를 찾는 것은 , 극도로 난해 디버거에서 프로세스를 시작해 채움패턴을 사용하도록

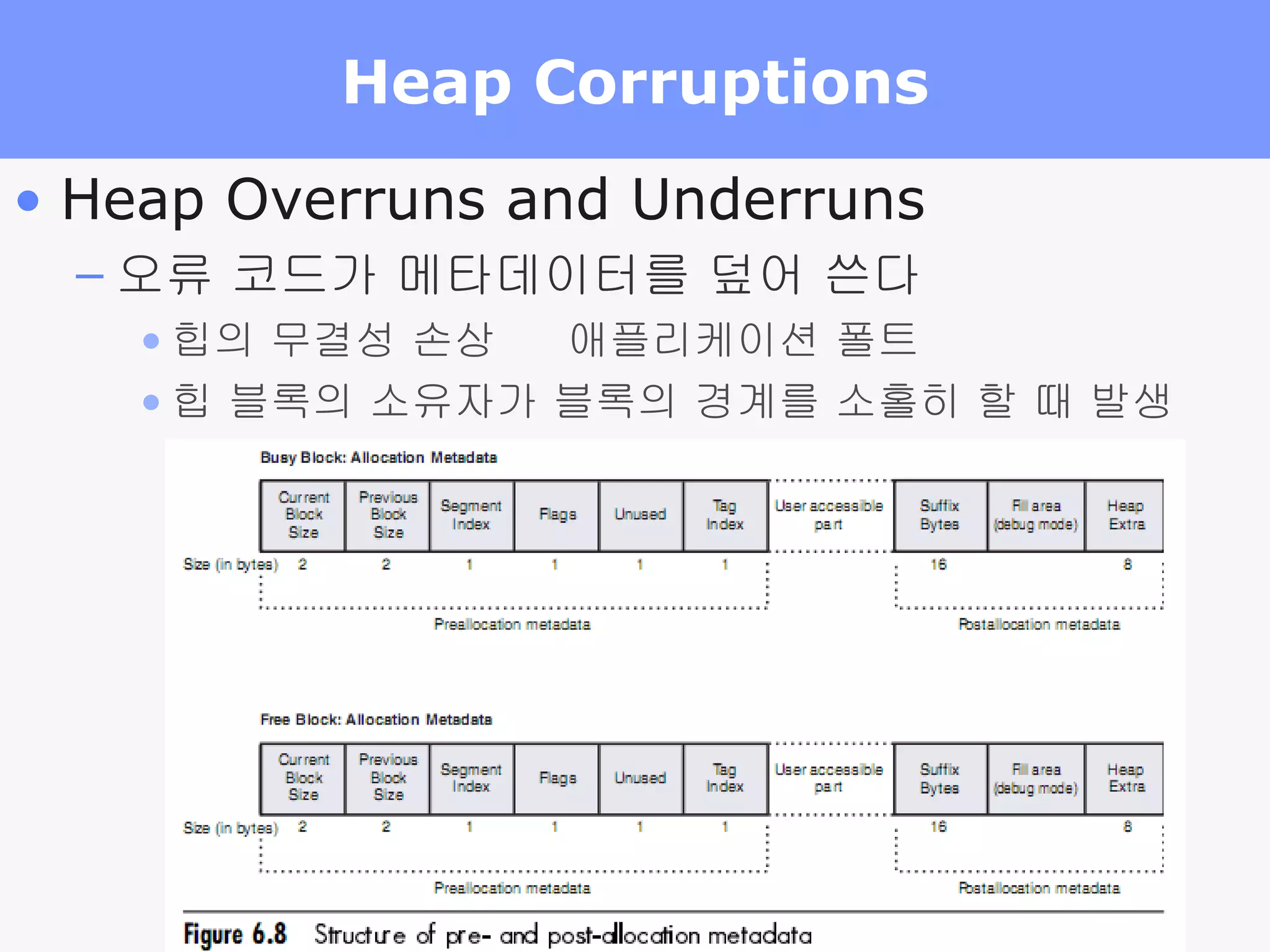

27. Heap Corruptions Heap Overruns and Underruns 오류 코드가 메타데이터를 덮어 쓴다 힙의 무결성 손상  애플리케이션 폴트 힙 블록의 소유자가 블록의 경계를 소홀히 할 때 발생

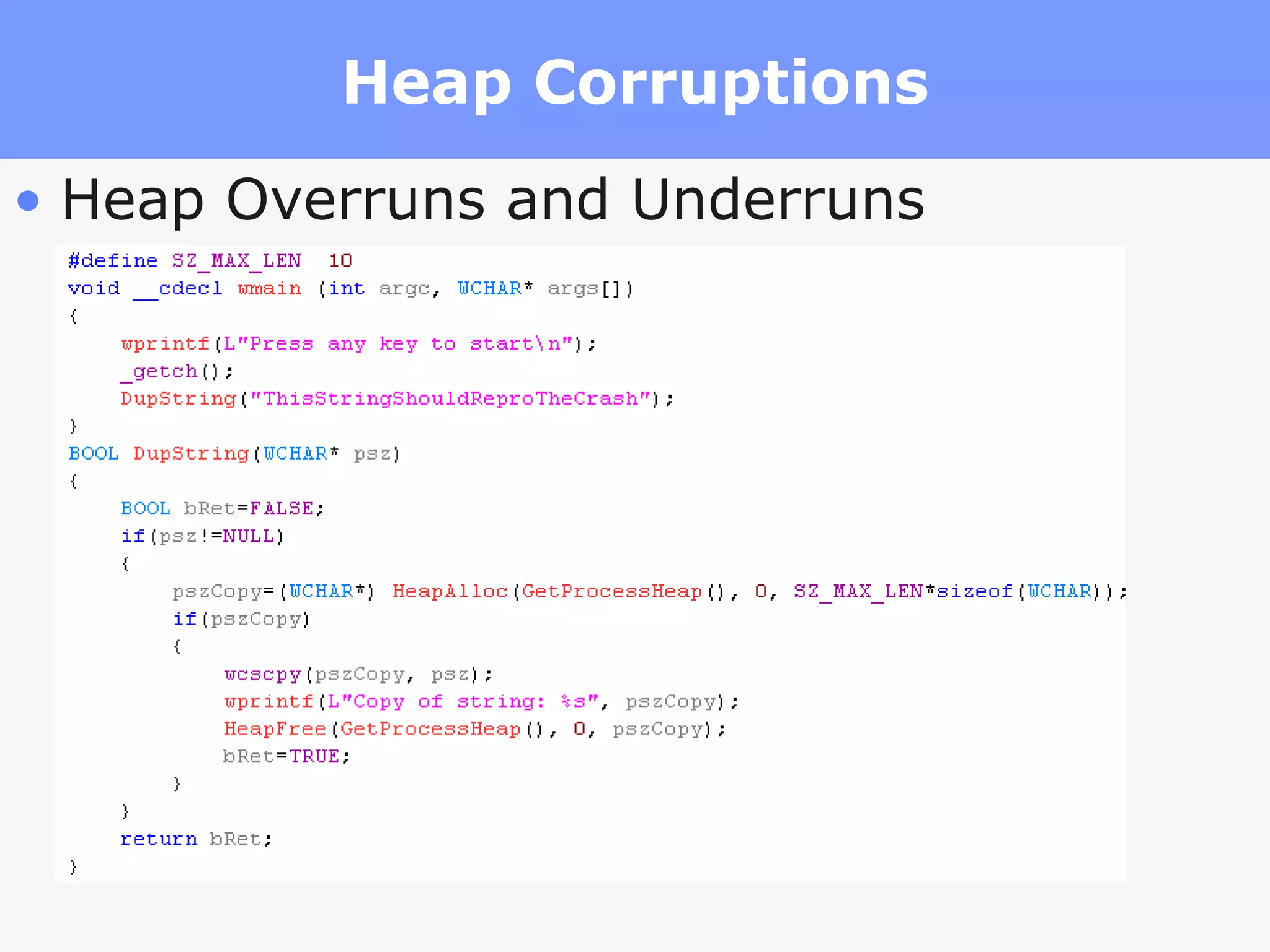

28. Heap Corruptions Heap Overruns and Underruns

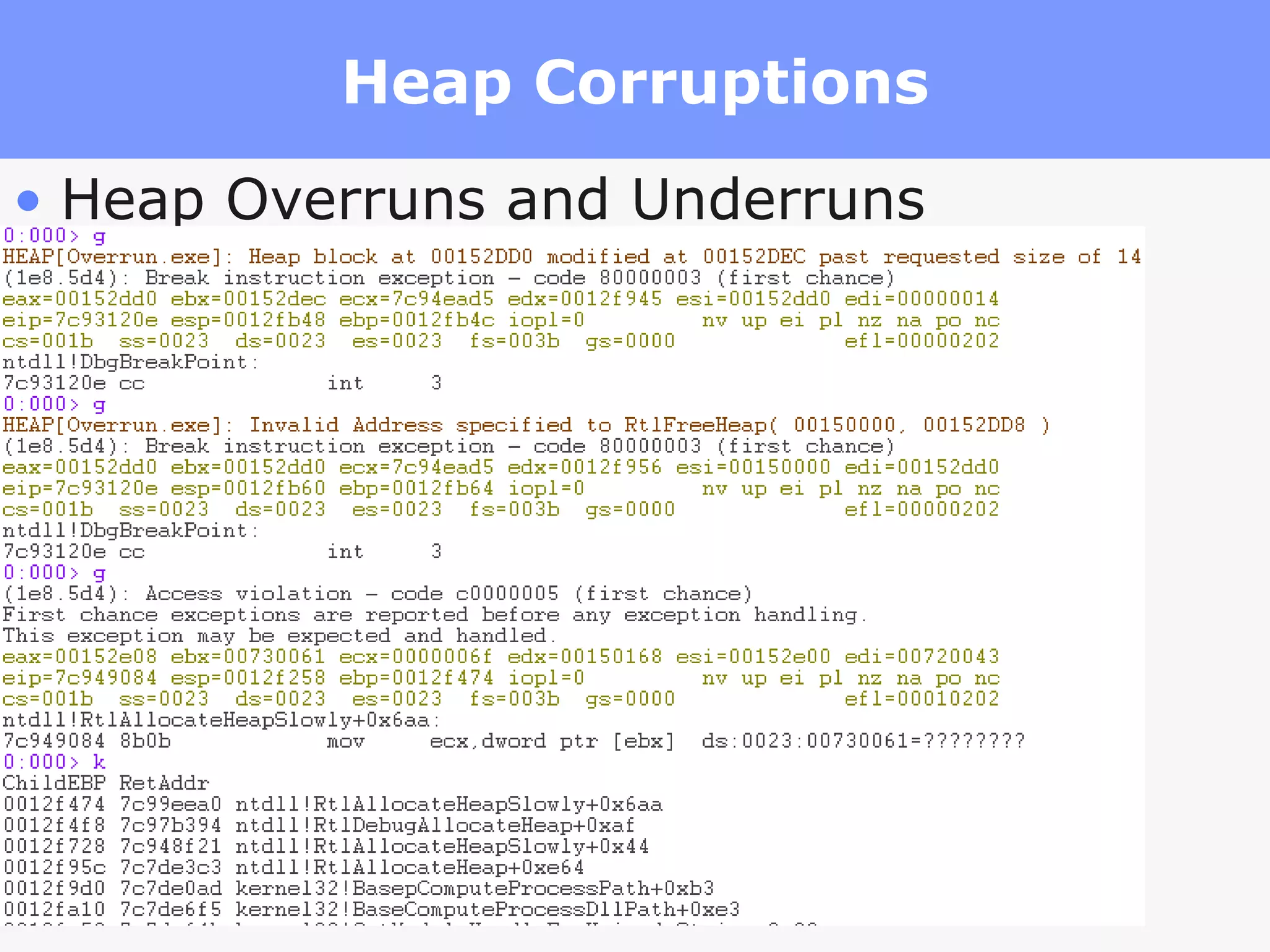

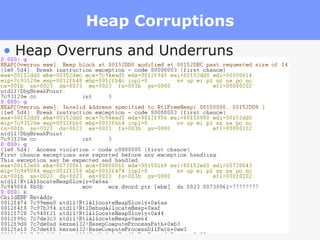

29. Heap Corruptions Heap Overruns and Underruns

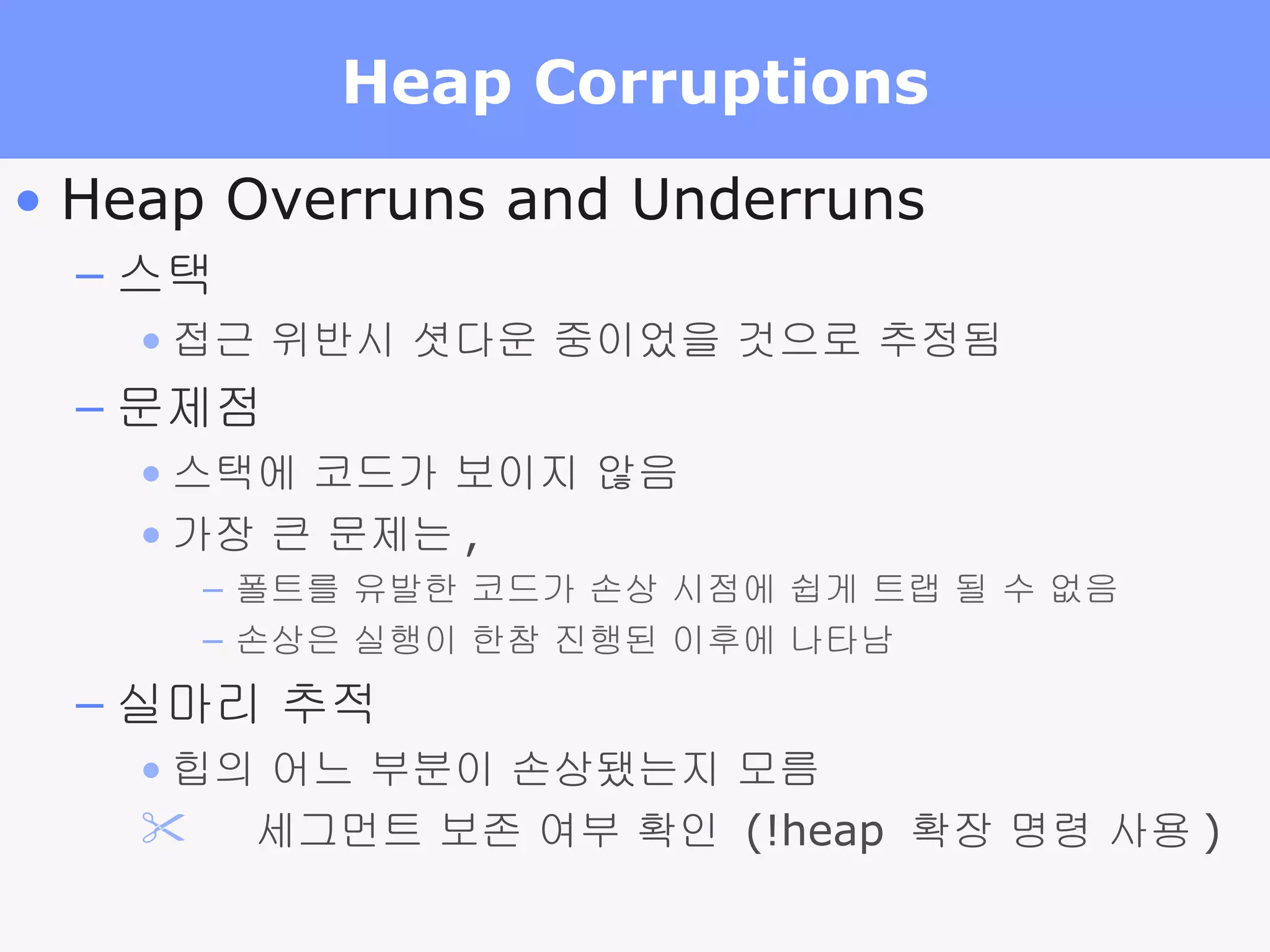

30. Heap Corruptions Heap Overruns and Underruns 스택 접근 위반시 셧다운 중이었을 것으로 추정됨 문제점 스택에 코드가 보이지 않음 가장 큰 문제는 , 폴트를 유발한 코드가 손상 시점에 쉽게 트랩 될 수 없음 손상은 실행이 한참 진행된 이후에 나타남 실마리 추적 힙의 어느 부분이 손상됐는지 모름  세그먼트 보존 여부 확인 (!heap 확장 명령 사용 )

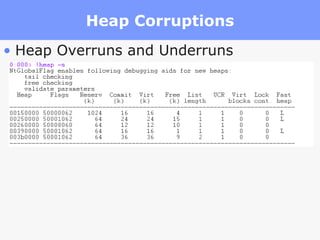

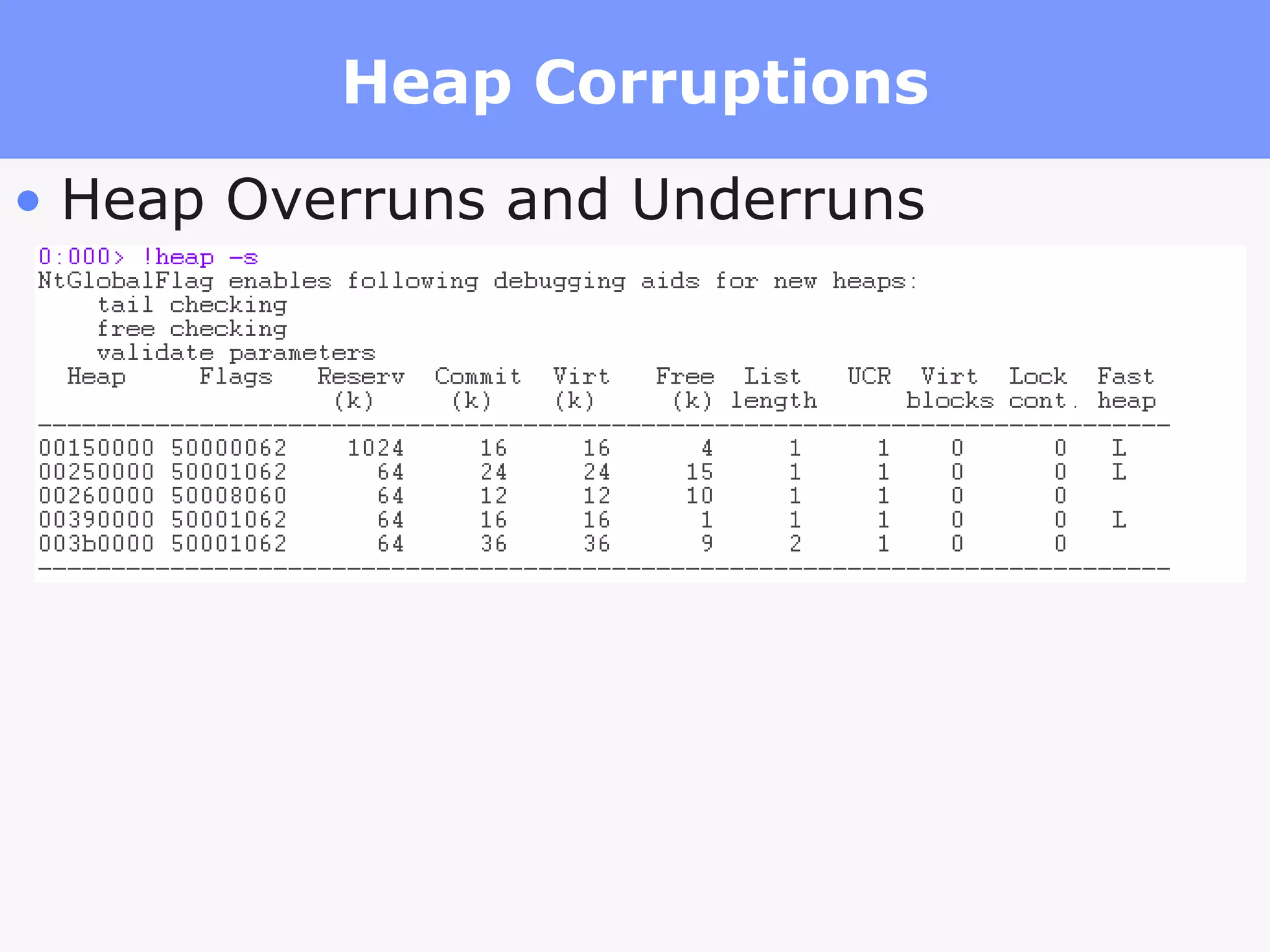

31. Heap Corruptions Heap Overruns and Underruns

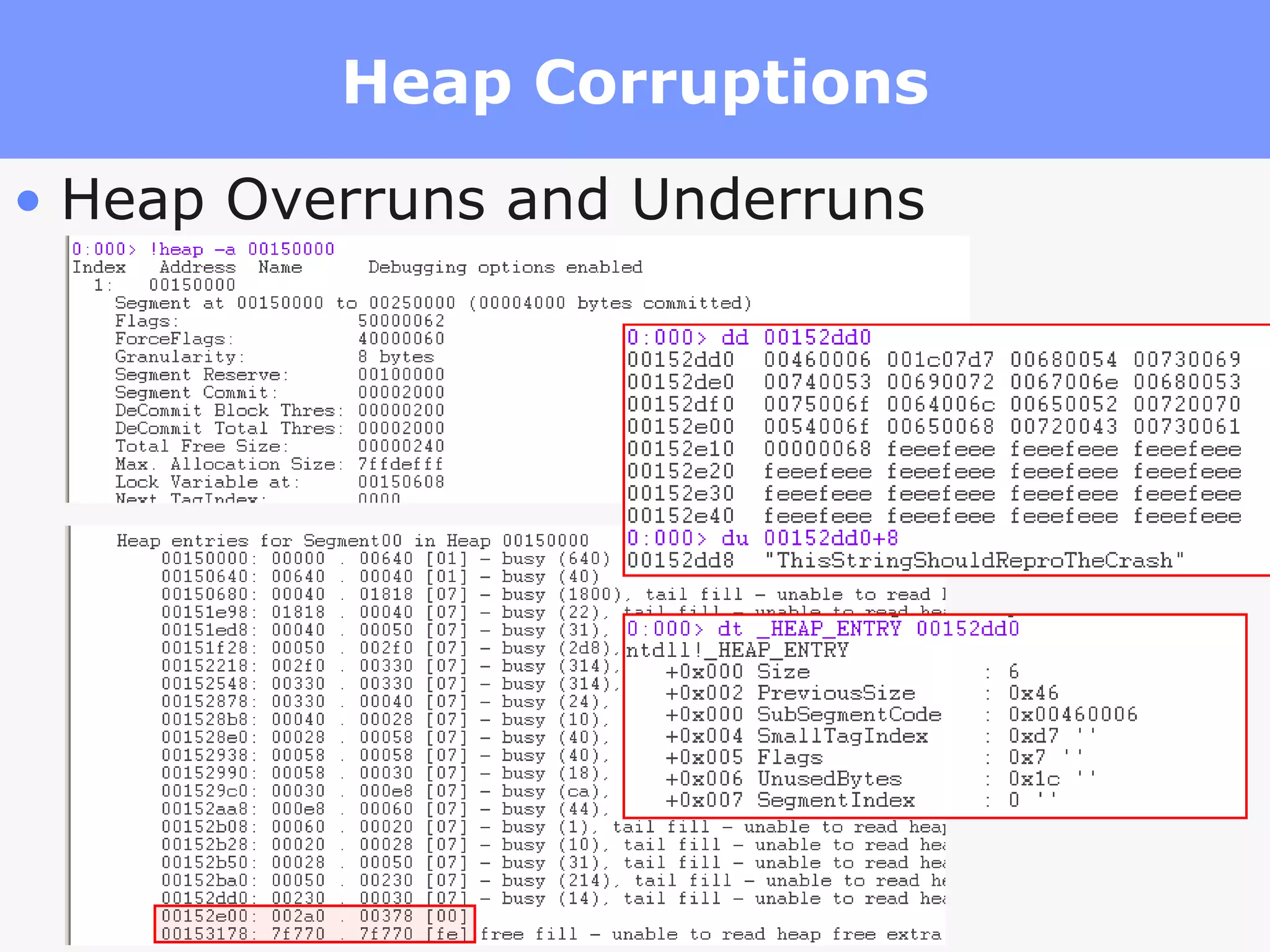

32. Heap Corruptions Heap Overruns and Underruns

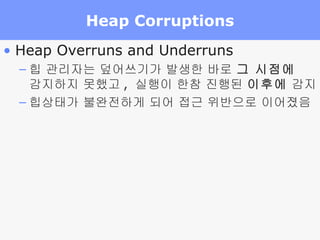

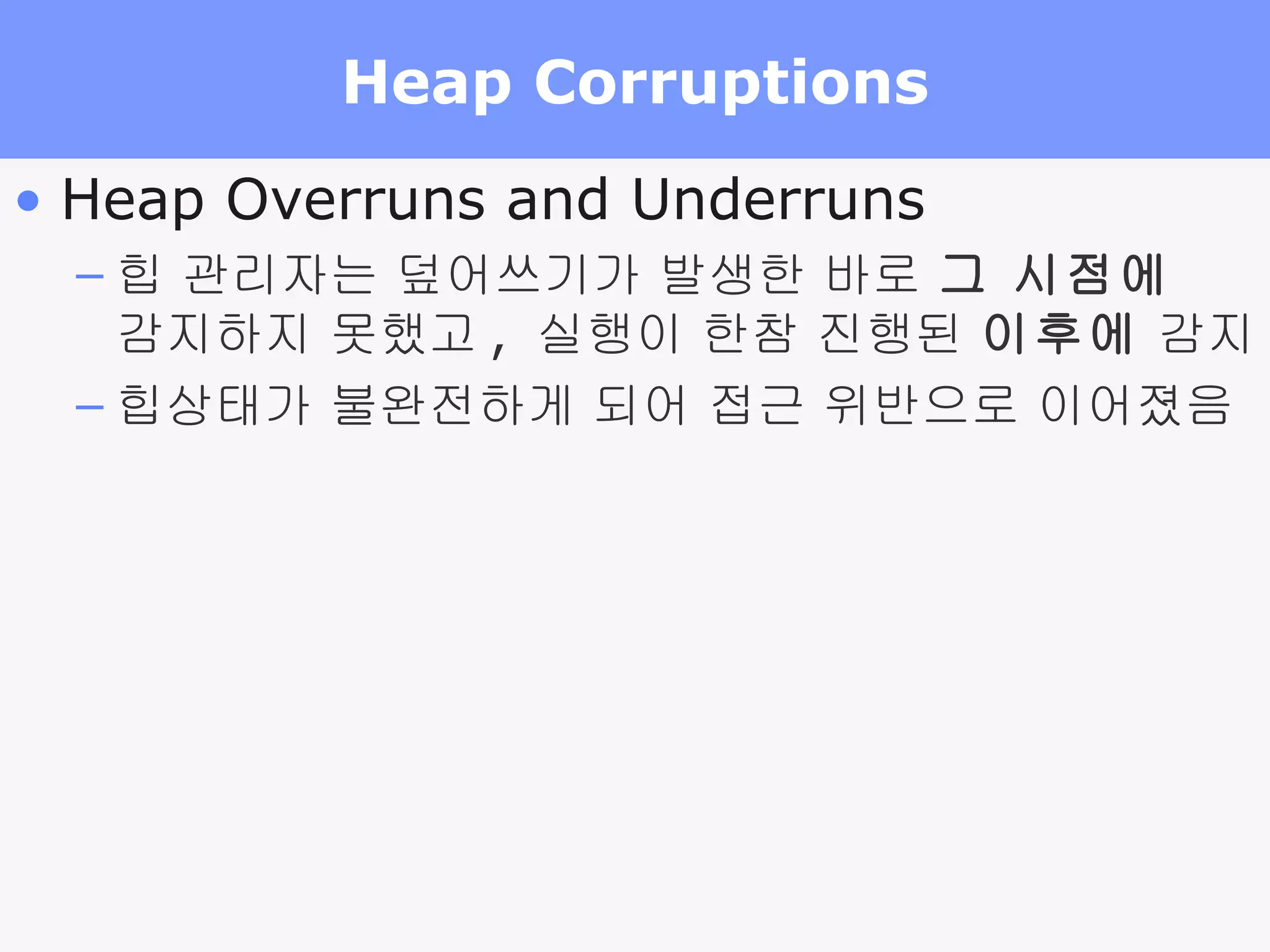

33. Heap Corruptions Heap Overruns and Underruns 힙 관리자는 덮어쓰기가 발생한 바로 그 시점에 감지하지 못했고 , 실행이 한참 진행된 이후에 감지 힙상태가 불완전하게 되어 접근 위반으로 이어졌음

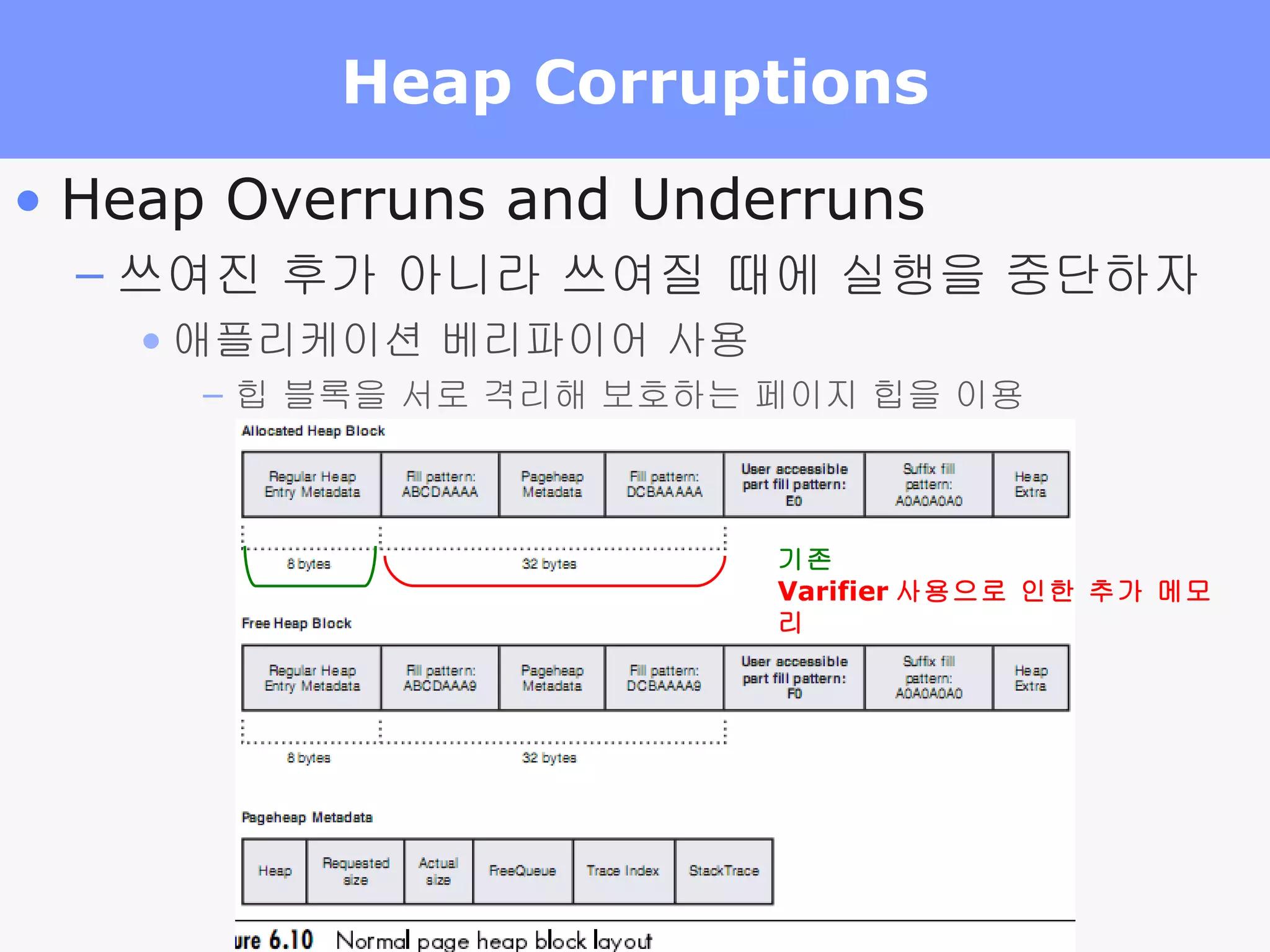

34. Heap Corruptions Heap Overruns and Underruns 쓰여진 후가 아니라 쓰여질 때에 실행을 중단하자 애플리케이션 베리파이어 사용 힙 블록을 서로 격리해 보호하는 페이지 힙을 이용 기존 Varifier 사용으로 인한 추가 메모리

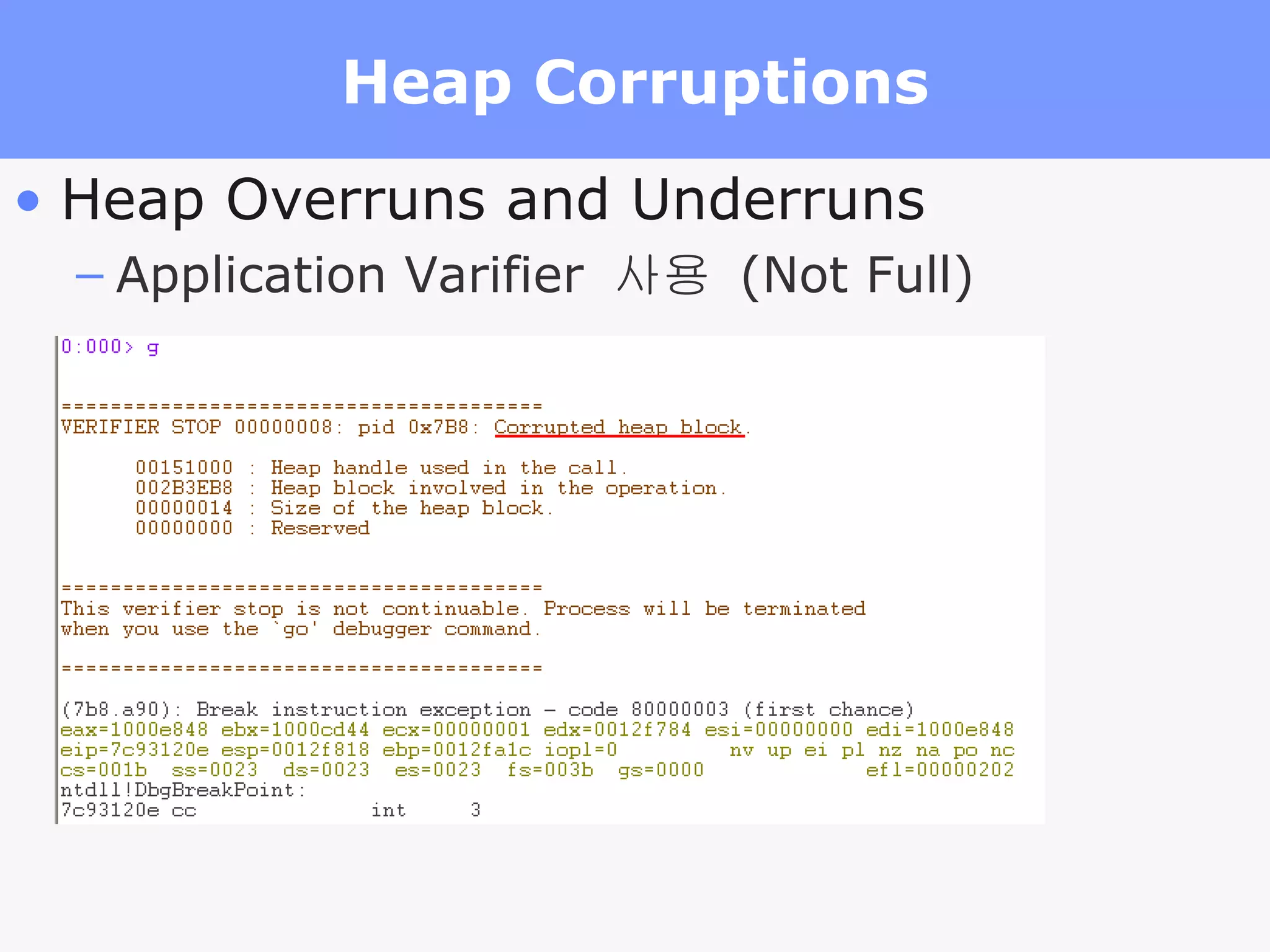

35. Heap Corruptions Heap Overruns and Underruns Application Varifier 사용 (Not Full)

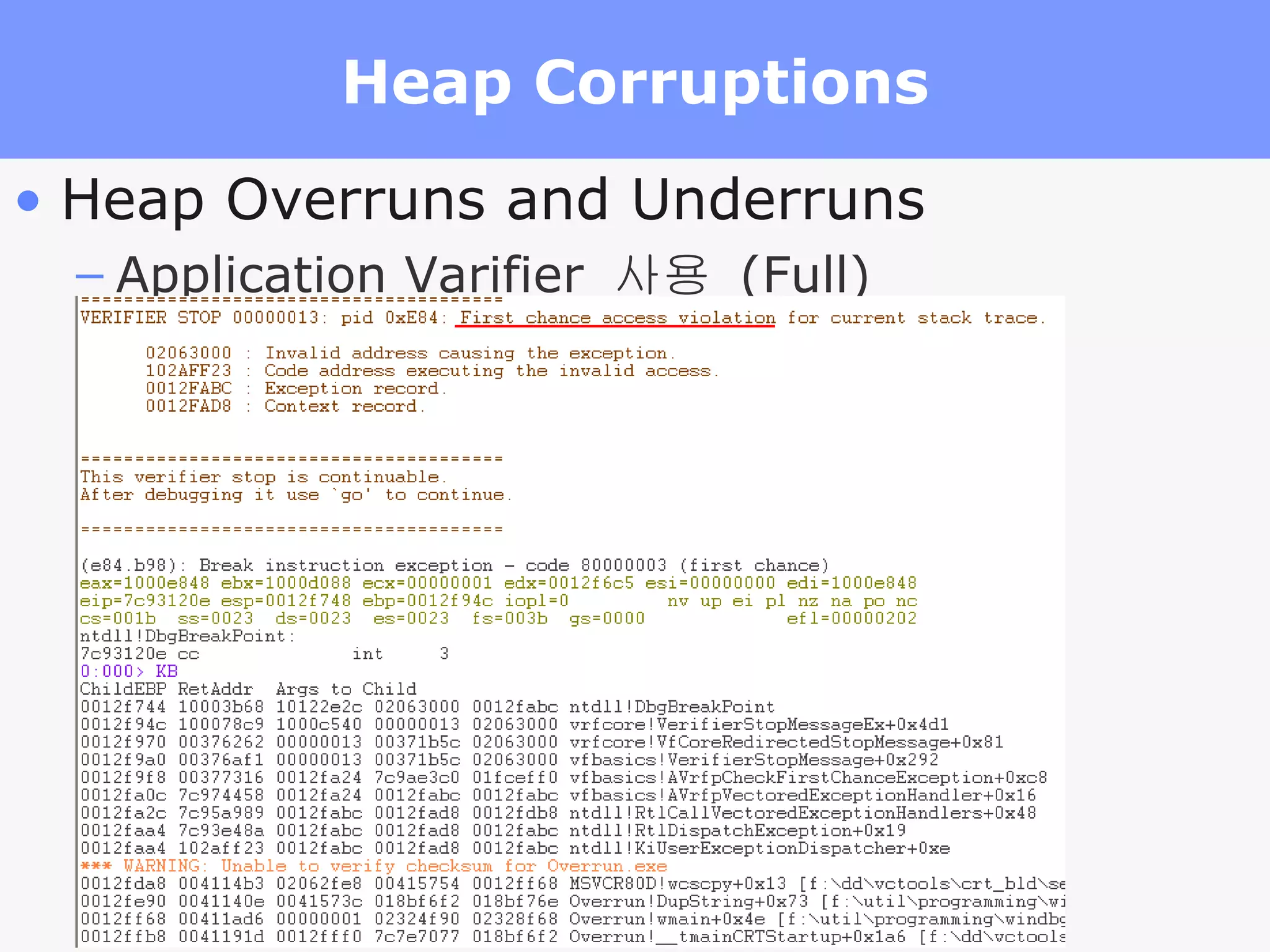

36. Heap Corruptions Heap Overruns and Underruns Application Varifier 사용 (Full)

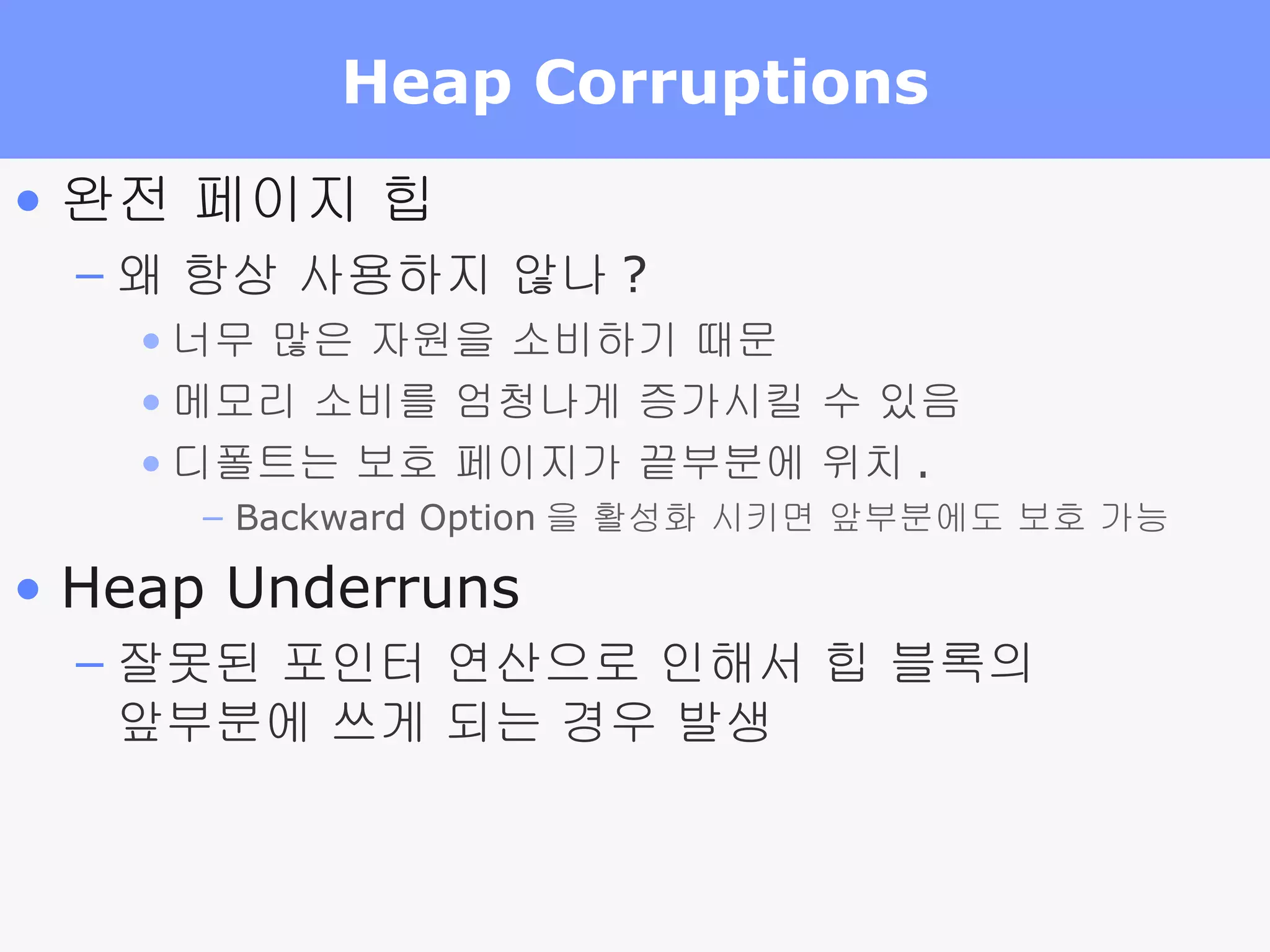

37. Heap Corruptions 완전 페이지 힙 왜 항상 사용하지 않나 ? 너무 많은 자원을 소비하기 때문 메모리 소비를 엄청나게 증가시킬 수 있음 디폴트는 보호 페이지가 끝부분에 위치 . Backward Option 을 활성화 시키면 앞부분에도 보호 가능 Heap Underruns 잘못된 포인터 연산으로 인해서 힙 블록의 앞부분에 쓰게 되는 경우 발생

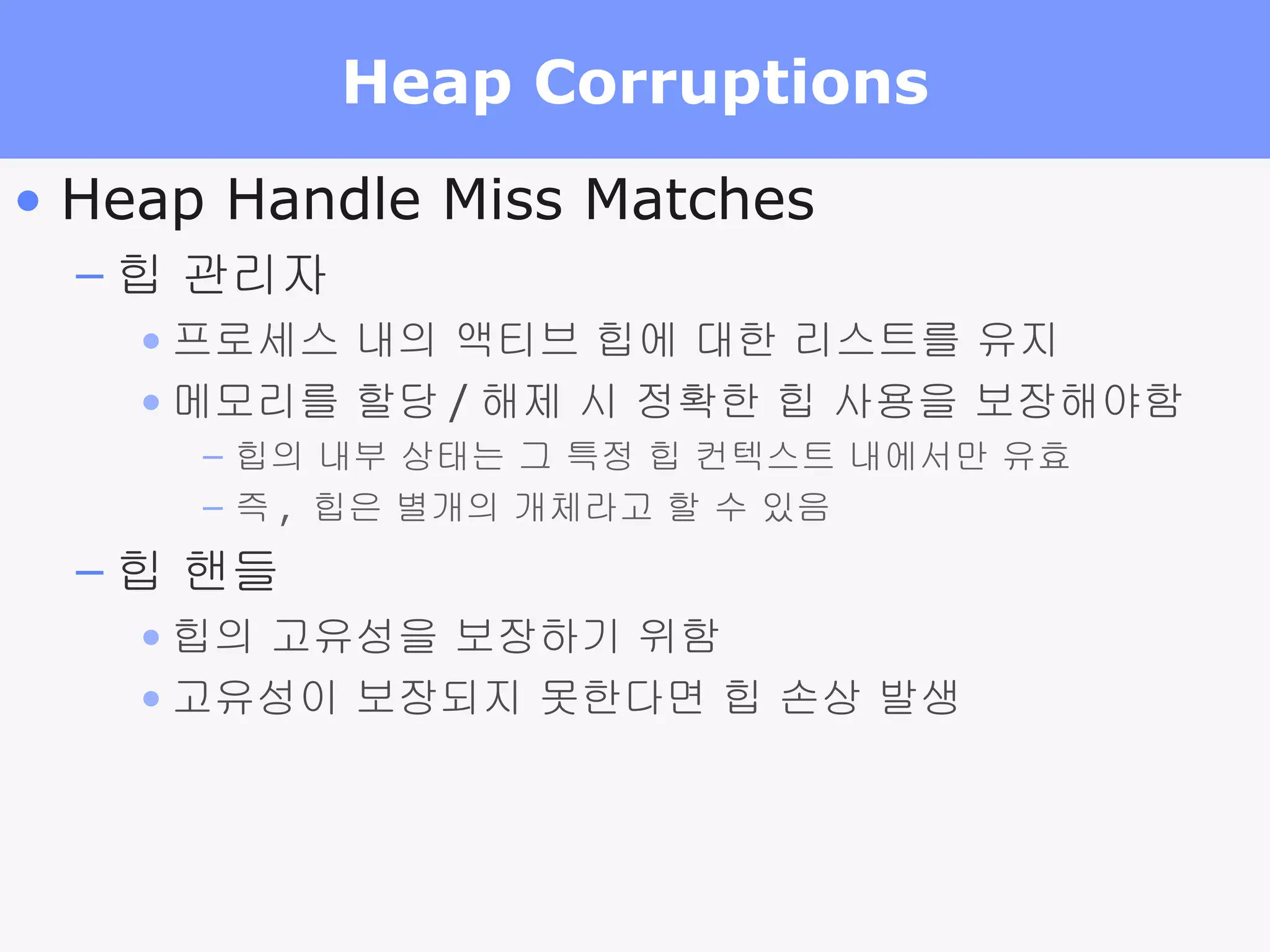

38. Heap Corruptions Heap Handle Miss Matches 힙 관리자 프로세스 내의 액티브 힙에 대한 리스트를 유지 메모리를 할당 / 해제 시 정확한 힙 사용을 보장해야함 힙의 내부 상태는 그 특정 힙 컨텍스트 내에서만 유효 즉 , 힙은 별개의 개체라고 할 수 있음 힙 핸들 힙의 고유성을 보장하기 위함 고유성이 보장되지 못한다면 힙 손상 발생

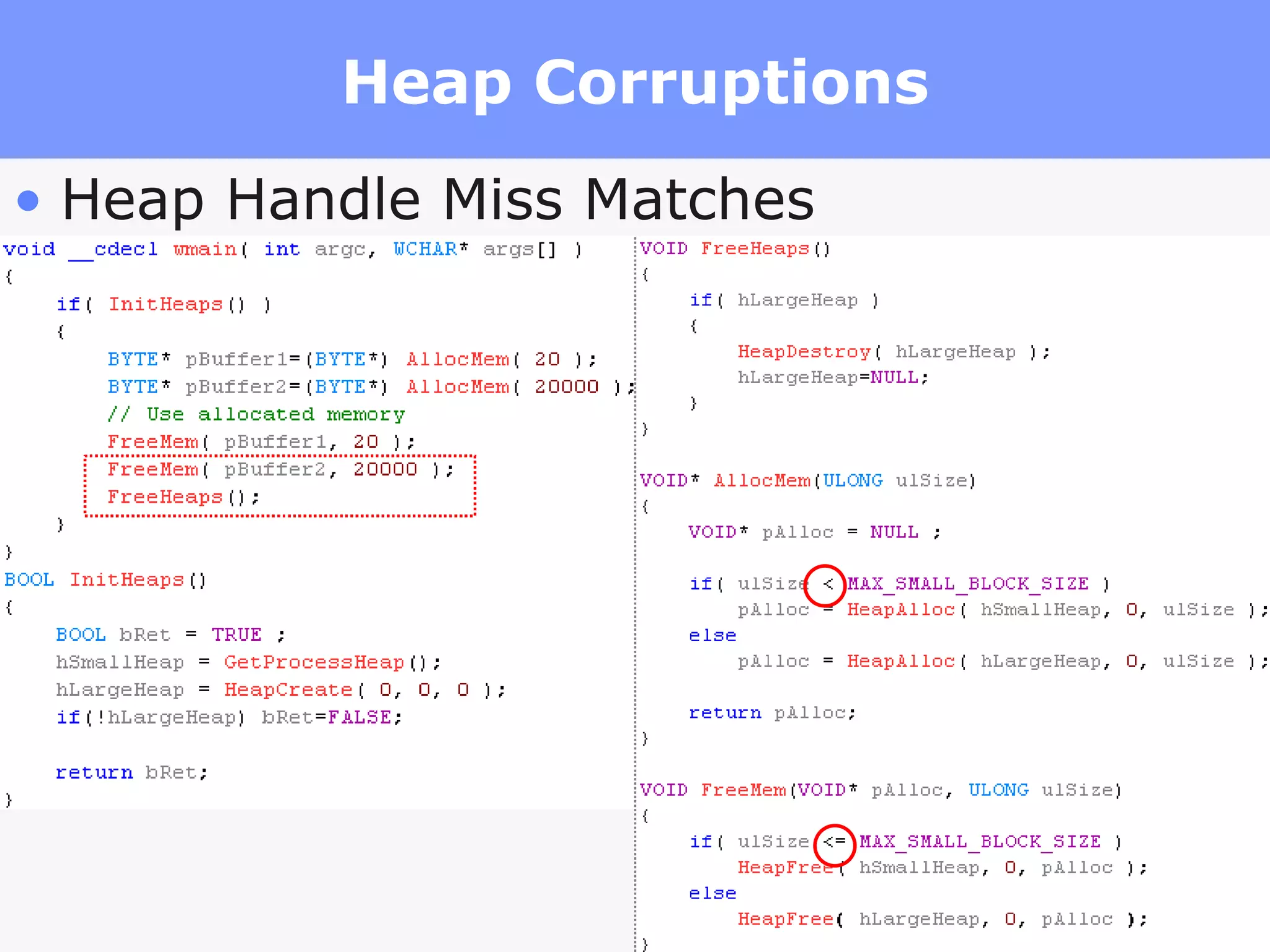

39. Heap Corruptions Heap Handle Miss Matches

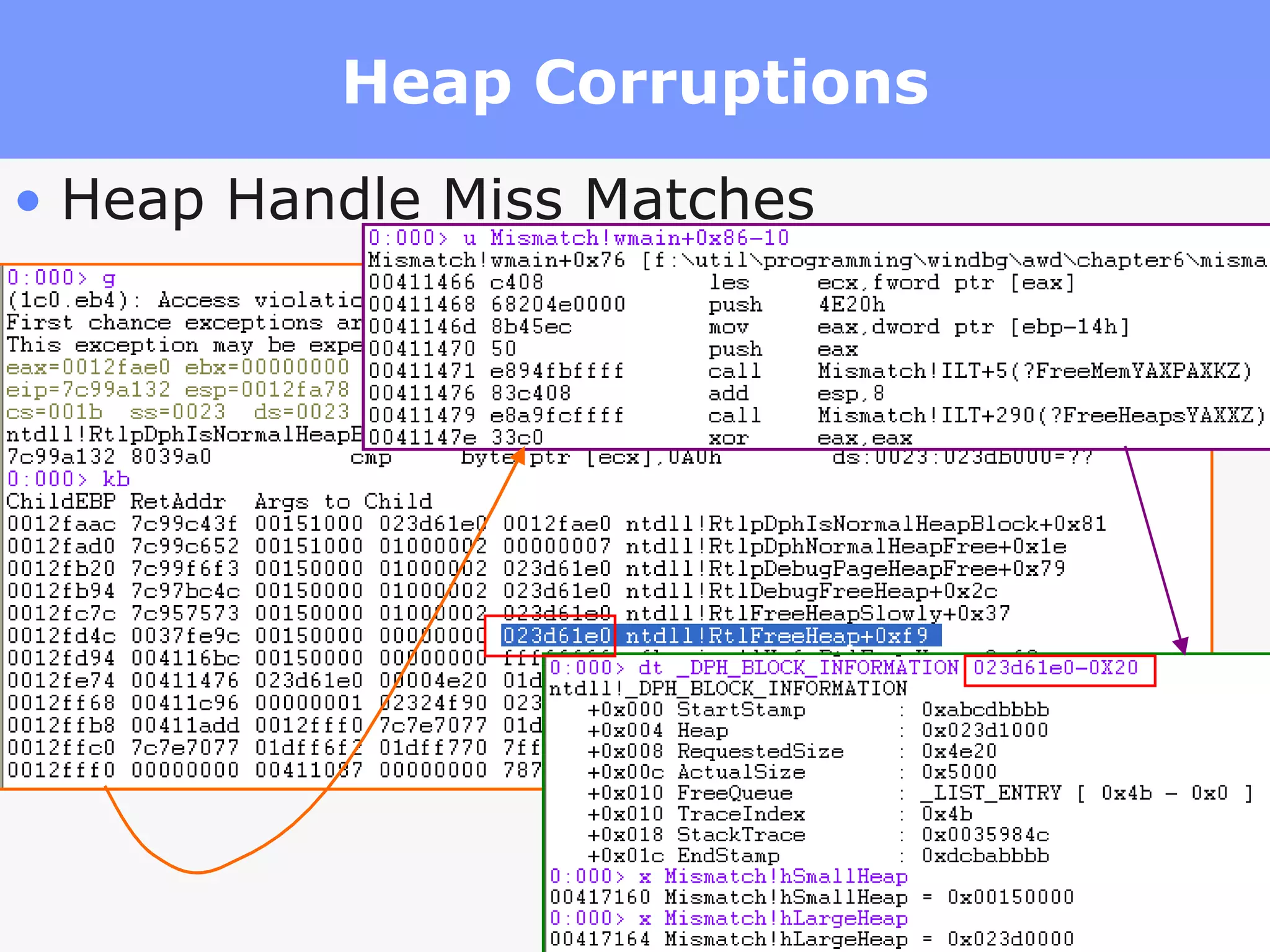

40. Heap Corruptions Heap Handle Miss Matches

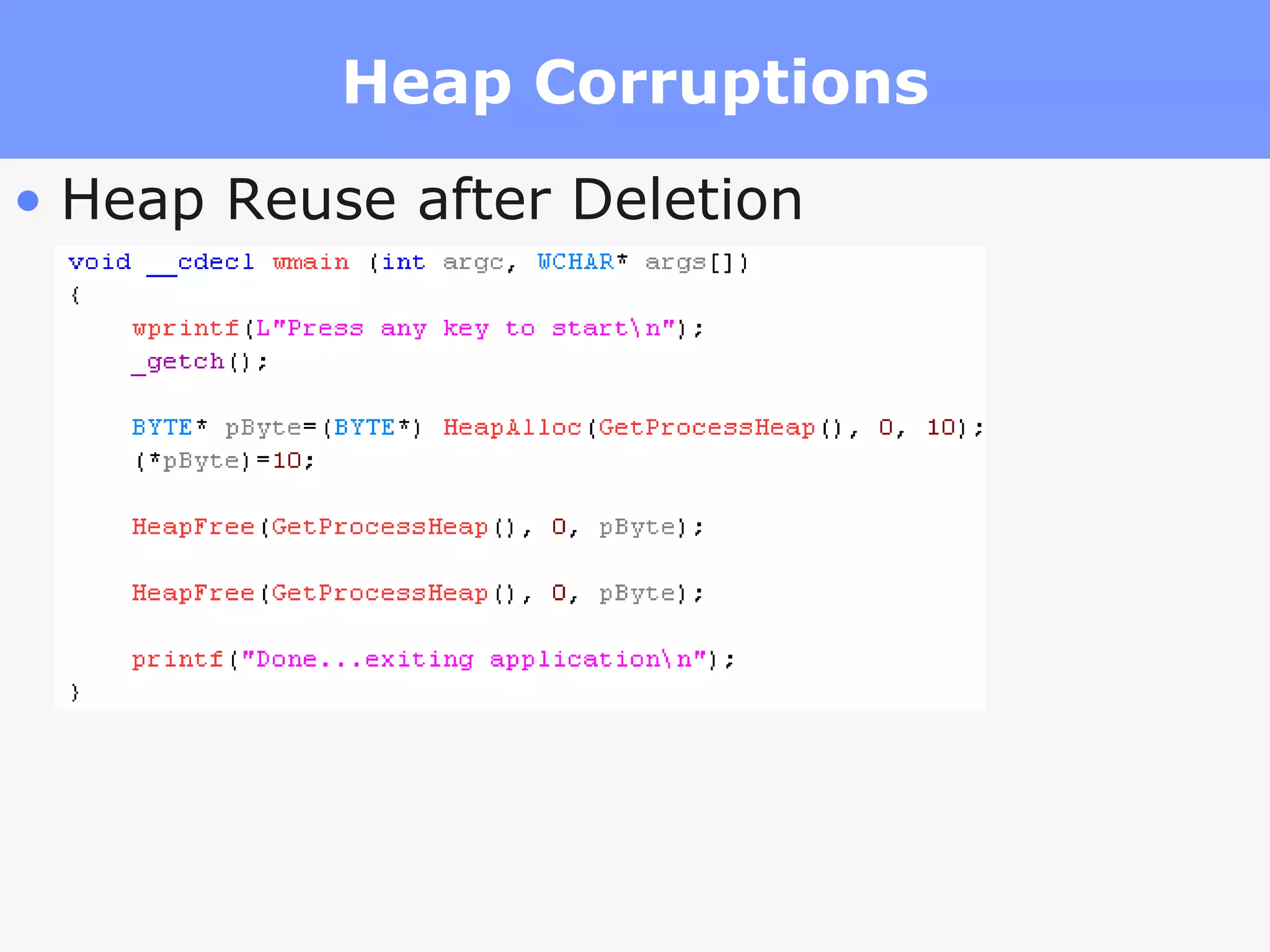

41. Heap Corruptions Heap Reuse after Deletion

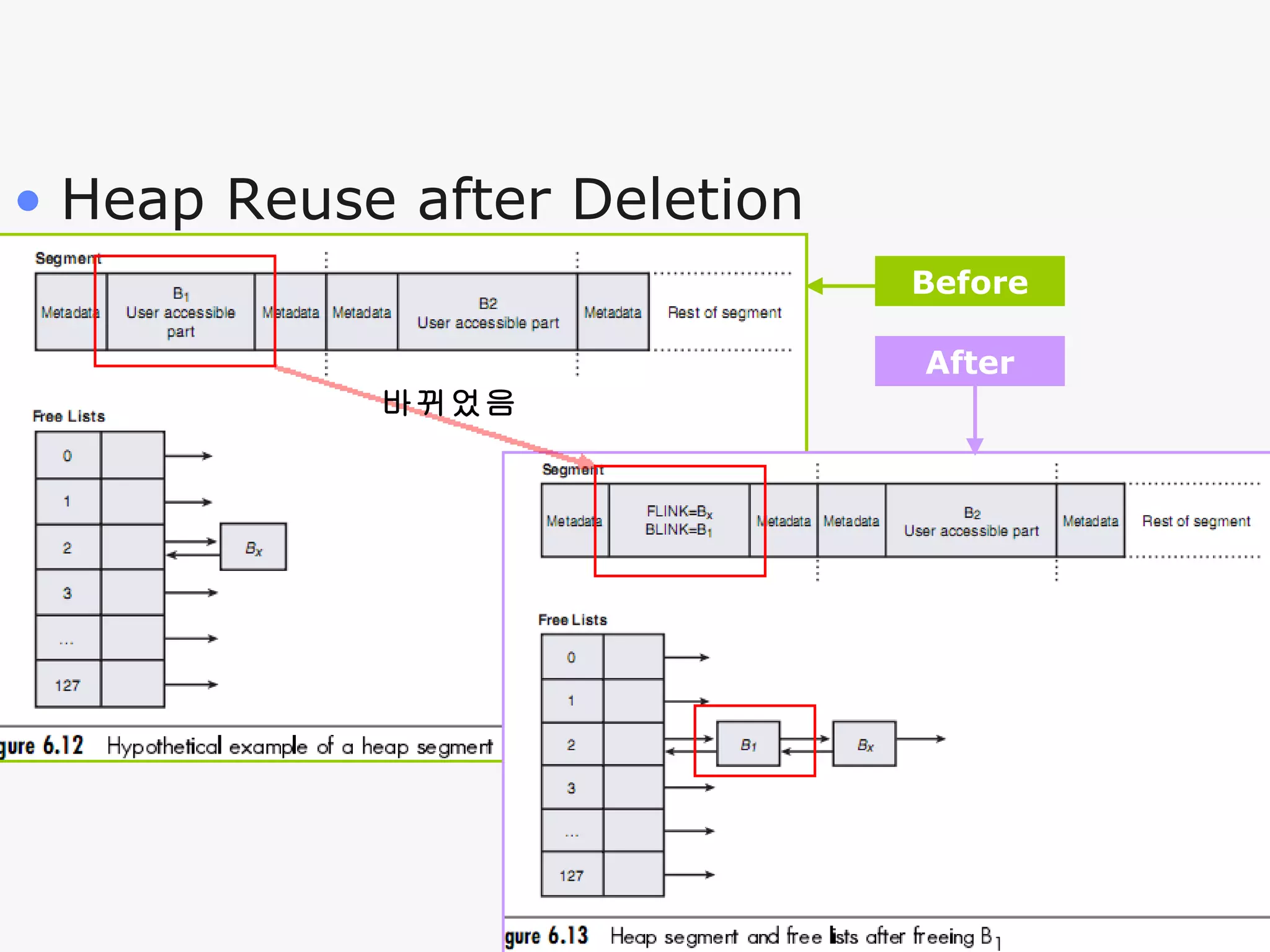

42. Heap Reuse after Deletion Before After 바뀌었음

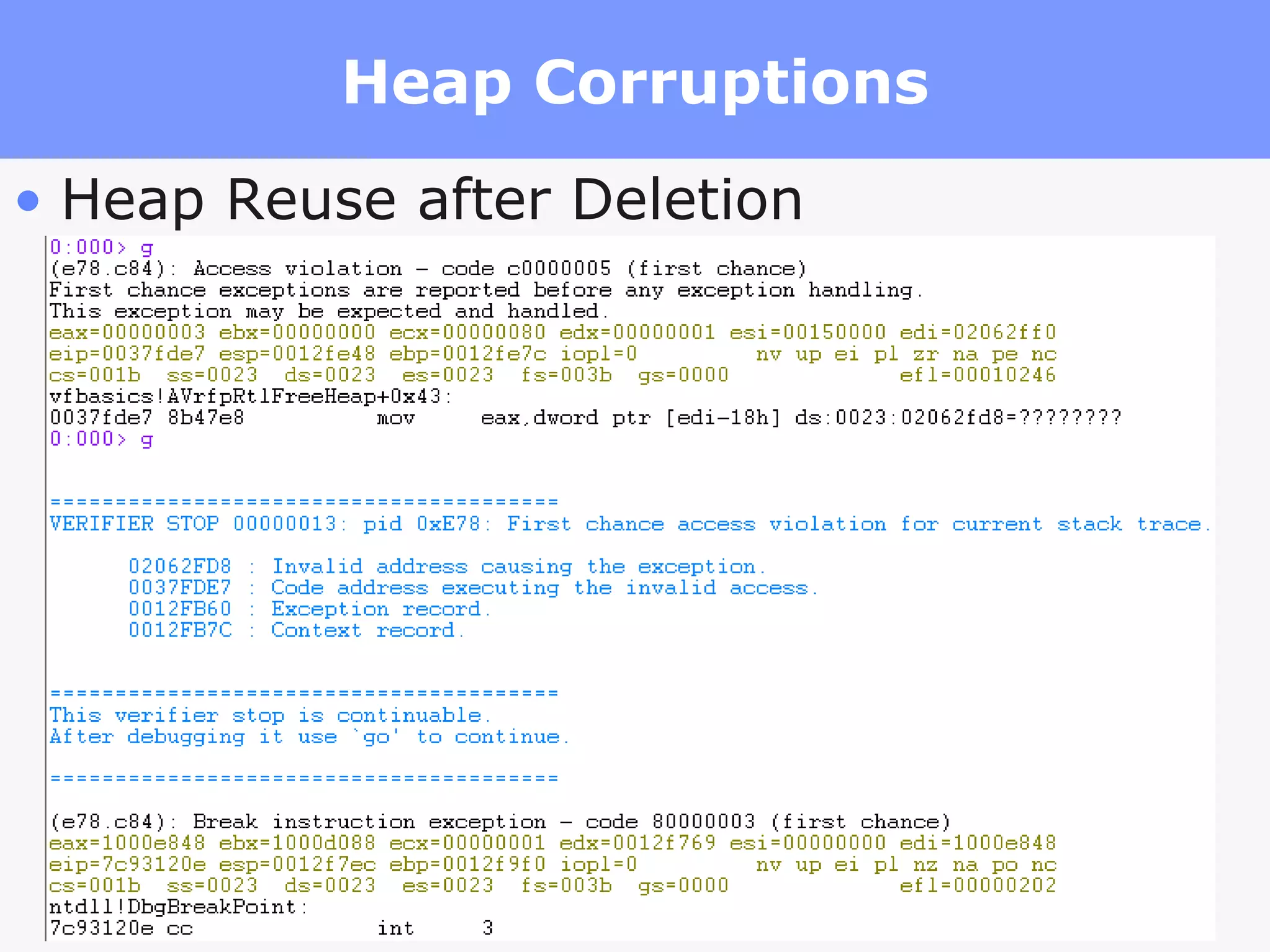

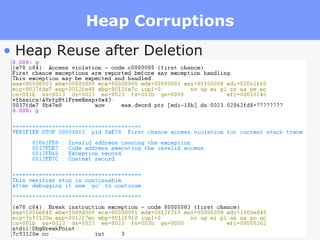

43. Heap Corruptions Heap Reuse after Deletion

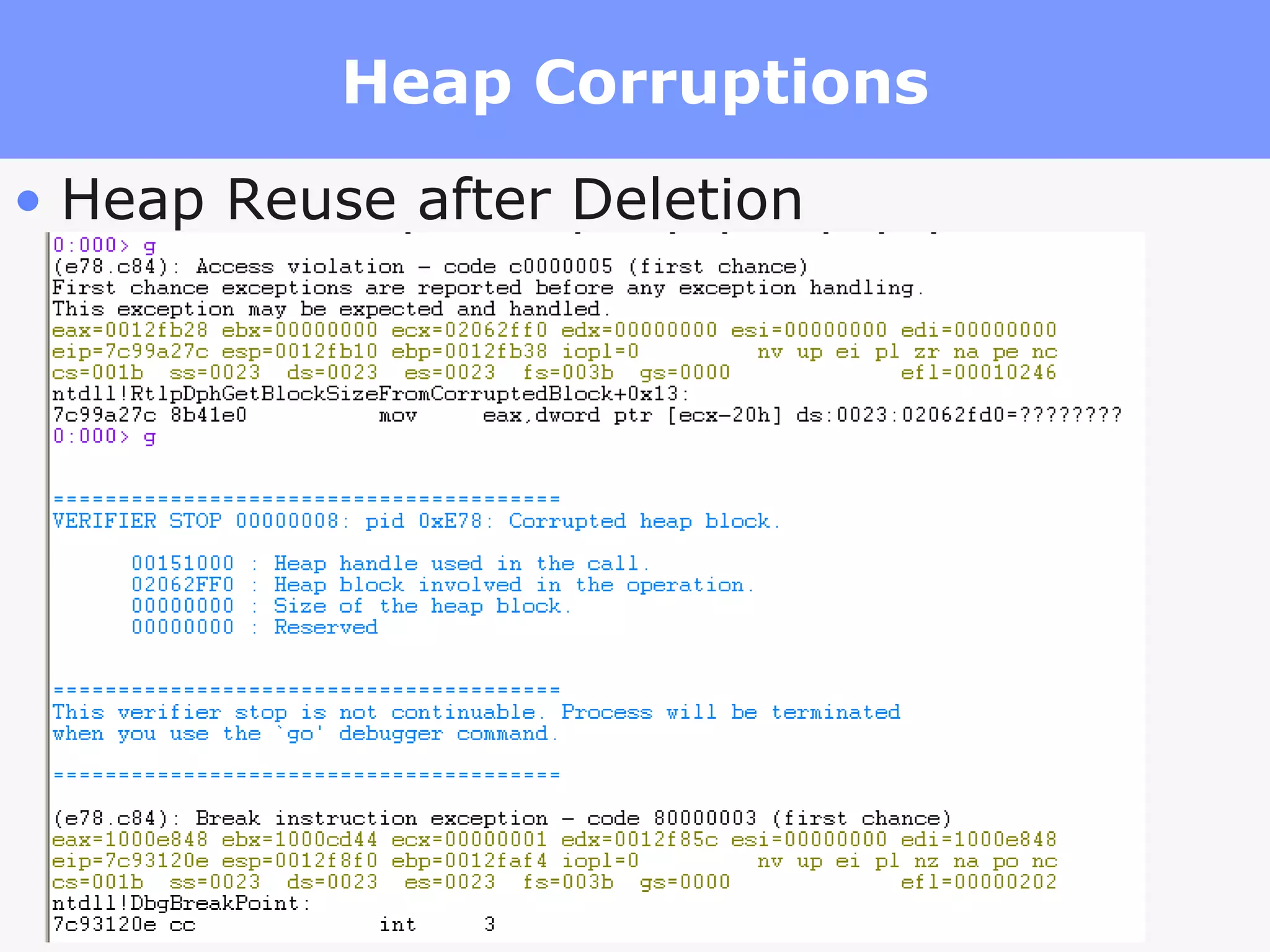

44. Heap Corruptions Heap Reuse after Deletion

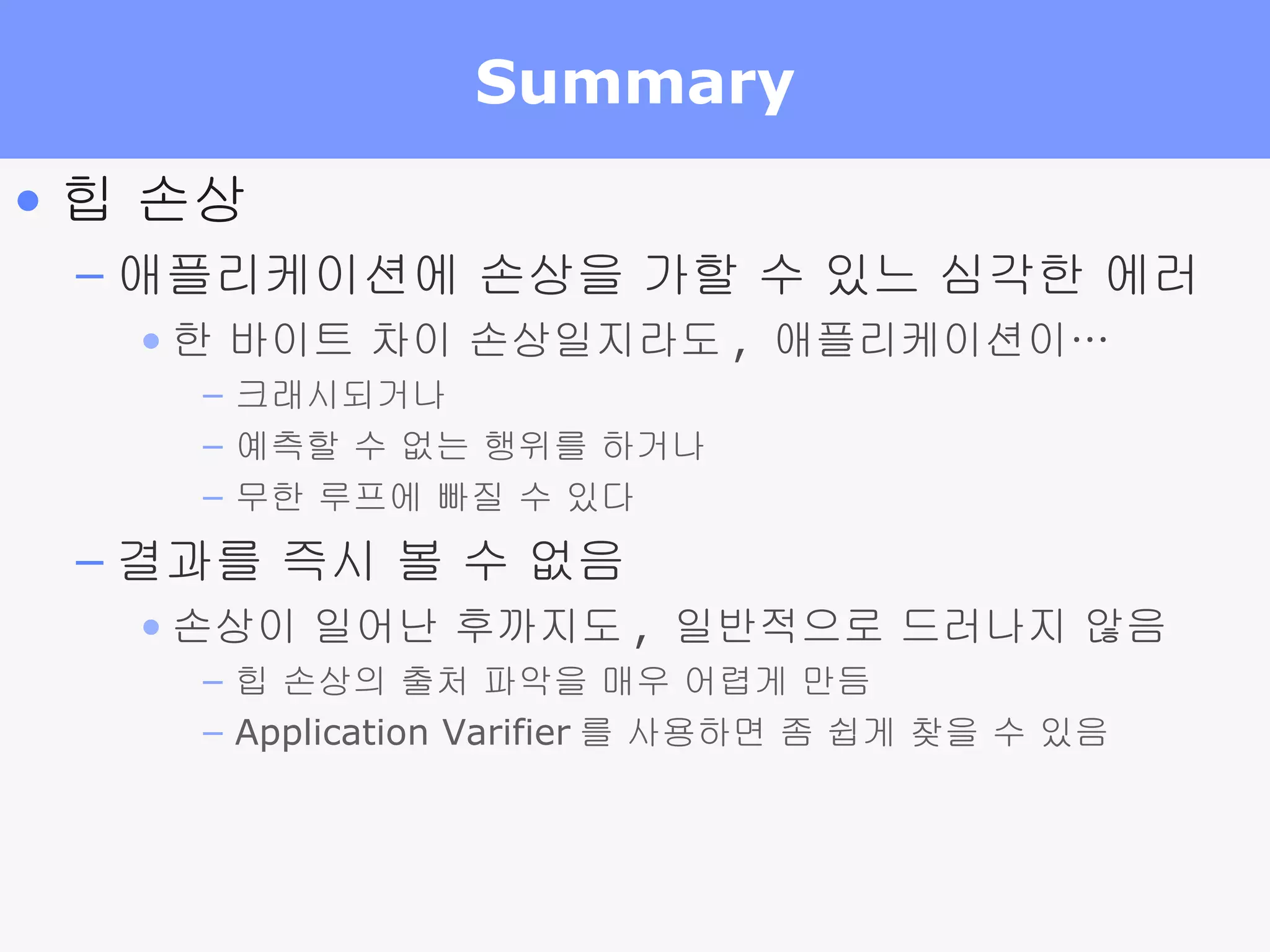

45. Summary 힙 손상 애플리케이션에 손상을 가할 수 있느 심각한 에러 한 바이트 차이 손상일지라도 , 애플리케이션이… 크래시되거나 예측할 수 없는 행위를 하거나 무한 루프에 빠질 수 있다 결과를 즉시 볼 수 없음 손상이 일어난 후까지도 , 일반적으로 드러나지 않음 힙 손상의 출처 파악을 매우 어렵게 만듬 Application Varifier 를 사용하면 좀 쉽게 찾을 수 있음
