2013 CodeEngn Conference 08 Exploit으로 인한 보안 위협은 어제 오늘만의 문제가 아니다. 그에 따라서, Windows Version이 Update 되면서 다양한 Memory Protection 기능으로 Exploiting 으로 인한 공격을 방어하게 되었다. Exploiting Technique에 대한 History를 살펴 보며, Windows 8에서 Memory 관리 하는 방법 및 Memory Protection 방법에 대해서 살펴 볼 것이다. 이러한 변화로 인해 Exploiting 공격에 있어 어떤 방법으로 접근해야 될 지 알아보도록 하자. http://codeengn.com/conference/08

1. Windows8
Exploit
Windows8
Exploit
2013. 07.13
서만기연구원
www.CodeEngn.com
2013 CodeEngn Conference 08

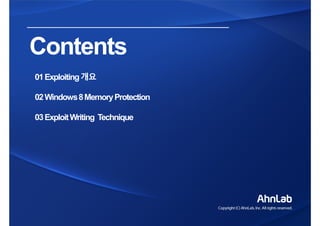

2. ContentsContents
01Exploiting개요
02Windows8MemoryProtection
03ExploitWriting Technique

3. 01Exploiting개요01Exploiting개요

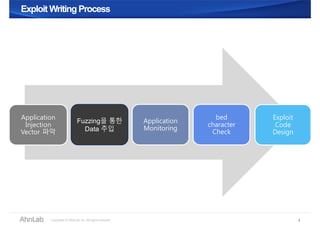

4. Exploit Writing ProcessExploit Writing Process
Application
Injection
Vector 파악
Application
Monitoring
bed
character
Check
Exploit
Code
Design
Fuzzing을 통한
Data 주입
4

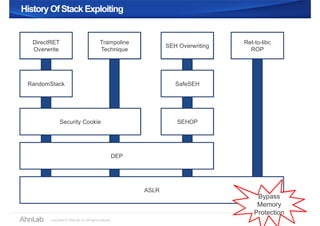

5. History OfStack ExploitingHistory OfStack Exploiting
DirectRET
Overwrite
Trampoline
Technique
SEH Overwriting
RandomStack
Security Cookie
SafeSEH
SEHOP
DEP
Ret-to-libc
ROP
ASLR
Bypass
Memory
Protection

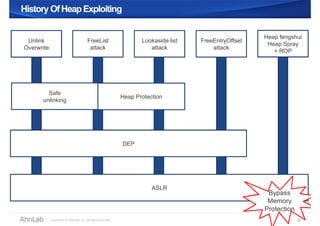

6. History OfHeapExploitingHistory OfHeapExploiting
6
Unlink
Overwrite
FreeList
attack
Lookaside list
attack
FreeEntryOffset
attack
Heap fengshui
Heap Spray
+ ROP
Safe
unlinking
Heap Protection
DEP
ASLR
Bypass
Memory
Protection

7. 02Windows8MemoryProtection02Windows8MemoryProtection

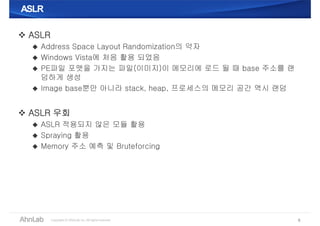

8. ASLRASLR
 ASLR
 Address Space Layout Randomization의 약자
 Windows Vista에 처음 활용 되었음
 PE파일 포맷을 가지는 파일(이미지)이 메모리에 로드 될 때 base 주소를 랜
덤하게 생성
 Image base뿐만 아니라 stack, heap, 프로세스의 메모리 공간 역시 랜덤
 ASLR 우회
 ASLR 적용되지 않은 모듈 활용
 Spraying 활용
 Memory 주소 예측 및 Bruteforcing
8

9. Improvement ASLRImprovement ASLR
 Force ASLR
 Exploit Code가 Non-ASLR Module을 활용한다는 점에서 착안
 Non-ASLR images를 강제로 Randomized하게 변경
 ImageBase값을 사용하지 못하는 것 처럼 동작함
 Bottom-up Randomization
 Bottom-up & top-down
Address space
Top-down allocations
(PEBs, TEBs, …)
Bottom-up allocations
(stacks, heaps, mapped files, virtualAlloc)
9

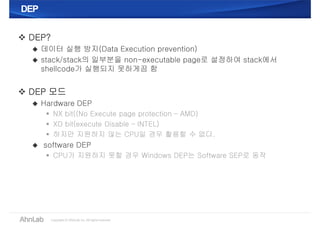

10. DEPDEP
 DEP?
 데이터 실행 방지(Data Execution prevention)
 stack/stack의 일부분을 non-executable page로 설정하여 stack에서
shellcode가 실행되지 못하게끔 함
 DEP 모드
 Hardware DEP
 NX bit((No Execute page protection – AMD)
 XD bit(execute Disable – INTEL)
 하지만 지원하지 않는 CPU일 경우 활용할 수 없다.
 software DEP
 CPU가 지원하지 못할 경우 Windows DEP는 Software SEP로 동작

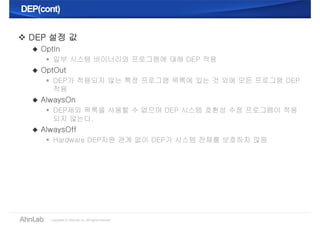

11. DEP(cont)DEP(cont)
 DEP 설정 값
 OptIn
 일부 시스템 바이너리와 프로그램에 대해 DEP 적용
 OptOut
 DEP가 적용되지 않는 특정 프로그램 목록에 있는 것 외에 모든 프로그램 DEP
적용
 AlwaysOn
 DEP제외 목록을 사용할 수 없으며 DEP 시스템 호환성 수정 프로그램이 적용
되지 않는다.
 AlwaysOff
 Hardware DEP지원 관계 없이 DEP가 시스템 전체를 보호하지 않음

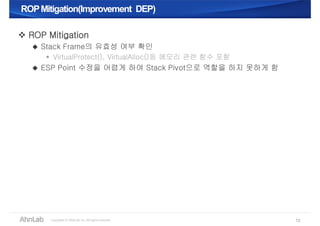

12. ROPMitigation(Improvement DEP)ROPMitigation(Improvement DEP)
 ROP Mitigation
 Stack Frame의 유효성 여부 확인
 VirtualProtect(), VirtualAlloc()등 메모리 관련 함수 포함
 ESP Point 수정을 어렵게 하여 Stack Pivot으로 역할을 하지 못하게 함
12

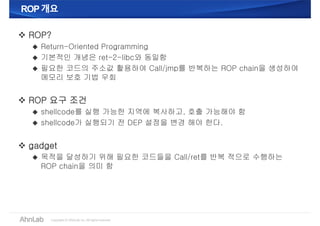

13. ROP개요ROP개요
 ROP?
 Return-Oriented Programming
 기본적인 개념은 ret-2-libc와 동일함
 필요한 코드의 주소값 활용하여 Call/jmp를 반복하는 ROP chain을 생성하여
메모리 보호 기법 우회
 ROP 요구 조건
 shellcode를 실행 가능한 지역에 복사하고, 호출 가능해야 함
 shellcode가 실행되기 전 DEP 설정을 변경 해야 한다.
 gadget
 목적을 달성하기 위해 필요한 코드들을 Call/ret를 반복 적으로 수행하는
ROP chain을 의미 함

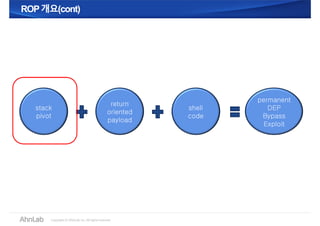

14. ROP개요(cont)ROP개요(cont)
stack
pivot
return
oriented
payload
shell
code
permanent
DEP
Bypass
Exploit

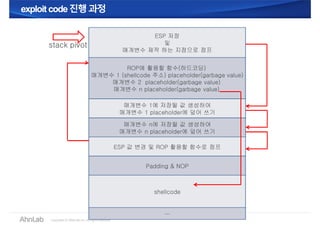

15. exploit code진행과정exploit code진행과정
ESP 저장
및
매개변수 제작 하는 지점으로 점프
ROP에 활용할 함수(하드코딩)
매개변수 1 (shellcode 주소) placeholder(garbage value)
매개변수 2 placeholder(garbage value)
매개변수 n placeholder(garbage value)
매개변수 1에 저장될 값 생성하여
매개변수 1 placeholder에 덮어 쓰기
매개변수 n에 저장될 값 생성하여
매개변수 n placeholder에 덮어 쓰기
ESP 값 변경 및 ROP 활용할 함수로 점프
Padding & NOP
shellcode
…
stack pivot

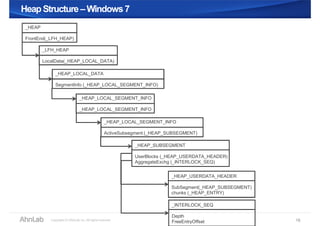

16. Heap Structure –Windows7Heap Structure –Windows7
16
_HEAP
FrontEnd(_LFH_HEAP)
_LFH_HEAP
LocalData(_HEAP_LOCAL_DATA)
_HEAP_LOCAL_DATA
SegmentInfo (_HEAP_LOCAL_SEGMENT_INFO)
_HEAP_LOCAL_SEGMENT_INFO
_HEAP_LOCAL_SEGMENT_INFO
_HEAP_LOCAL_SEGMENT_INFO
ActiveSubsegment (_HEAP_SUBSEGMENT)
_HEAP_SUBSEGMENT
UserBlocks (_HEAP_USERDATA_HEADER)
AggregateExchg (_INTERLOCK_SEQ)
_HEAP_USERDATA_HEADER
SubSegment(_HEAP_SUBSEGMENT)
chunks (_HEAP_ENTRY)
_INTERLOCK_SEQ
Depth
FreeEntryOffset

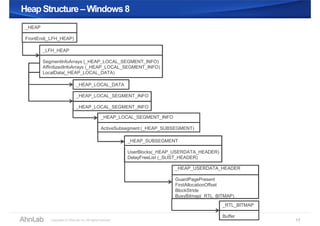

17. Heap Structure –Windows8Heap Structure –Windows8
17
_HEAP
FrontEnd(_LFH_HEAP)
_HEAP_LOCAL_DATA
_HEAP_LOCAL_SEGMENT_INFO
_HEAP_LOCAL_SEGMENT_INFO
_HEAP_LOCAL_SEGMENT_INFO
ActiveSubsegment (_HEAP_SUBSEGMENT)
_LFH_HEAP
SegmentInfoArrays (_HEAP_LOCAL_SEGMENT_INFO)
AffinitizedInfoArrays (_HEAP_LOCAL_SEGMENT_INFO)
LocalData(_HEAP_LOCAL_DATA)
_HEAP_USERDATA_HEADER
GuardPagePresent
FirstAllocationOffset
BlockStride
BusyBitmap(_RTL_BITMAP)
_RTL_BITMAP
Buffer
_HEAP_SUBSEGMENT
UserBlocks(_HEAP_USERDATA_HEADER)
DelayFreeList (_SLIST_HEADER)

18. Heap ManagementHeap Management
 Front End Manager
 Memory 할당 요청을 효율적으로 처리하기 위해 활용
 Free Heap블록을 사이즈 별로 관리
 Look-aside Lists(활용되지 않음)와 Low-Fragmentation Heap으로 나눔
 사용자의 요청을 처리하지 못할 경우 Back End에서 관리함
18

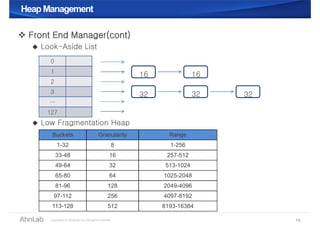

19. Heap ManagementHeap Management
 Front End Manager(cont)
 Look-Aside List
 Low Fragmentation Heap
19
0
1
2
3
…
127
16 16
32 32 32
Buckets Granularity Range
1-32 8 1-256
33-48 16 257-512
49-64 32 513-1024
65-80 64 1025-2048
81-96 128 2049-4096
97-112 256 4097-8192
113-128 512 8193-16384

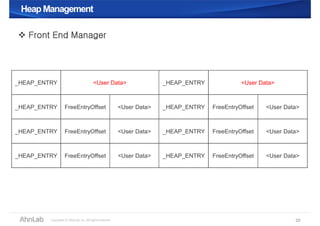

20. Heap ManagementHeap Management
 Front End Manager
20
_HEAP_ENTRY <User Data>
_HEAP_ENTRY FreeEntryOffset <User Data>
_HEAP_ENTRY FreeEntryOffset <User Data>
_HEAP_ENTRY FreeEntryOffset <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY FreeEntryOffset <User Data>
_HEAP_ENTRY FreeEntryOffset <User Data>
_HEAP_ENTRY FreeEntryOffset <User Data>

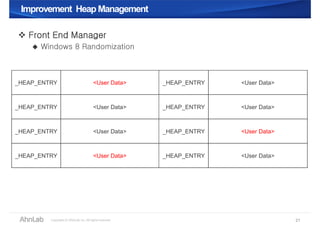

21. Improvement Heap ManagementImprovement Heap Management
 Front End Manager
 Windows 8 Randomization
21
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>
_HEAP_ENTRY <User Data>

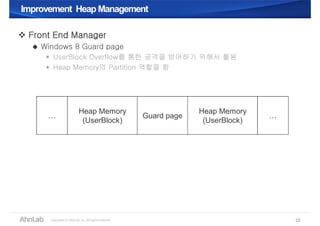

22. Improvement Heap ManagementImprovement Heap Management
 Front End Manager
 Windows 8 Guard page
 UserBlock Overflow를 통한 공격을 방어하기 위해서 활용
 Heap Memory의 Partition 역할을 함
22
…
Heap Memory
(UserBlock)
Guard page
Heap Memory
(UserBlock)
…

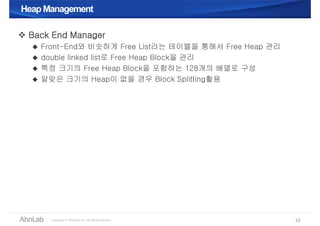

23. Heap ManagementHeap Management
 Back End Manager
 Front-End와 비슷하게 Free List라는 테이블을 통해서 Free Heap 관리
 double linked list로 Free Heap Block을 관리
 특정 크기의 Free Heap Block을 포함하는 128개의 배열로 구성
 알맞은 크기의 Heap이 없을 경우 Block Splitting활용
23

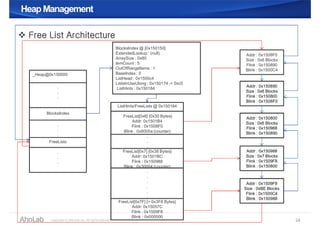

24. Heap ManagementHeap Management
 Free List Architecture
24
.
.
.
_Heap@0x150000
.
.
.
FreeLists
BlocksIndex
.
.
.
BlocksIndex @ [0x150150]
ExtendedLookup : (null)
ArraySize : 0x80
temCount : 5
OutOfRangeItems : 1
BaseIndex : 0
ListHead : 0x1500c4
ListsInUseUlong : 0x150174 -> 0xc0
ListHints : 0x150184
Addr : 0x1508F0
Size : 0x6 Blocks
Flink : 0x150890
Blink : 0x1500C4
Addr : 0x150890
Size : 0x6 Blocks
Flink : 0x150800
Blink : 0x1508F0
Addr : 0x150800
Size : 0x6 Blocks
Flink : 0x150988
Blink : 0x150890
Addr : 0x150988
Size : 0x7 Blocks
Flink : 0x1509F8
Blink : 0x150800
Addr : 0x1509F8
Size : 0xBE Blocks
Flink : 0x1500C4
Blink : 0x150988
ListHints/FreeLists @ 0x150184
FreeList[0x6] {0x30 Bytes}
Addr: 0x1501B4
Flink : 0x1508F0
Blink : 0x8000a (counter)
.
.
.
FreeList[0x7] {0x38 Bytes}
Addr: 0x1501BC
Flink : 0x150988
Blink : 0x30004 (counter)
.
.
.
.
.
.
FreeList[0x7F] {> 0x3F8 Bytes}
Addr: 0x15057C
Flink : 0x1509F8
Blink : 0x000000

25. Improvement Heap ManagementImprovement Heap Management
 Free List Architecture
25
.
.
.
_Heap@0x150000
.
.
.
FreeLists
BlocksIndex
.
.
.
BlocksIndex @ [0x150150]
ExtendedLookup : (null)
ArraySize : 0x80
temCount : 5
OutOfRangeItems : 1
BaseIndex : 0
ListHead : 0x1500c4
ListsInUseUlong : 0x150174 -> 0xc0
ListHints : 0x150184
Addr : 0x1508F0
Size : 0x6 Blocks
Flink : 0x150890
Blink : 0x1500C4
Addr : 0x150890
Size : 0x6 Blocks
Flink : 0x150800
Blink : 0x1508F0
Addr : 0x150800
Size : 0x6 Blocks
Flink : 0x150988
Blink : 0x150890
Addr : 0x150988
Size : 0x7 Blocks
Flink : 0x1509F8
Blink : 0x150800
Addr : 0x1509F8
Size : 0xBE Blocks
Flink : 0x1500C4
Blink : 0x150988
ListHints/FreeLists @ 0x150184
FreeList[0x6] {0x30 Bytes}
Addr: 0x1501B4
Flink : 0x1508F0
Blink : NULL
.
.
.
FreeList[0x7] {0x38 Bytes}
Addr: 0x1501BC
Flink : 0x150988
Blink : NULL
.
.
.
.
.
.
FreeList[0x7F] {> 0x3F8 Bytes}
Addr: 0x15057C
Flink : 0x1509F8
Blink : NULL

26. MemoryAllocation & Free
Demo
MemoryAllocation & Free
Demo

27. 03ExploitWritingTechnique03ExploitWritingTechnique

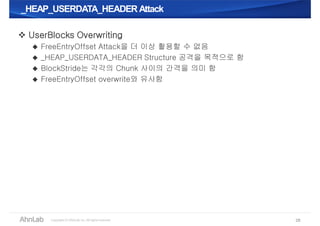

28. _HEAP_USERDATA_HEADER Attack_HEAP_USERDATA_HEADER Attack
28
 UserBlocks Overwriting
 FreeEntryOffset Attack을 더 이상 활용할 수 없음
 _HEAP_USERDATA_HEADER Structure 공격을 목적으로 함
 BlockStride는 각각의 Chunk 사이의 간격을 의미 함
 FreeEntryOffset overwrite와 유사함

29. _HEAP_USERDATA_HEADER Attack_HEAP_USERDATA_HEADER Attack
29
 UserBlocks Overwriting
_HEAP_USERDATA_HEADER
_HEAP_ENTRY _HEAP_ENTRY
_HEAP_ENTRY _HEAP_ENTRY
_HEAP_USERDATA_HEADER
_HEAP_ENTRY _HEAP_ENTRY
_HEAP_ENTRY _HEAP_ENTRY

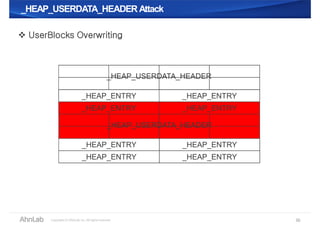

30. _HEAP_USERDATA_HEADER Attack_HEAP_USERDATA_HEADER Attack
30
 UserBlocks Overwriting
_HEAP_USERDATA_HEADER
_HEAP_ENTRY _HEAP_ENTRY
_HEAP_ENTRY _HEAP_ENTRY
_HEAP_USERDATA_HEADER
_HEAP_ENTRY _HEAP_ENTRY
_HEAP_ENTRY _HEAP_ENTRY

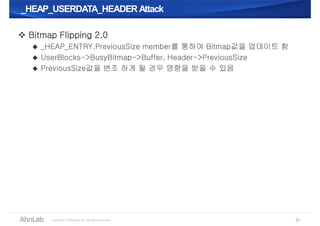

31. _HEAP_USERDATA_HEADER Attack_HEAP_USERDATA_HEADER Attack
31
 Bitmap Flipping 2.0
 _HEAP_ENTRY.PreviousSize member를 통하여 Bitmap값을 업데이트 함
 UserBlocks->BusyBitmap->Buffer, Header->PreviousSize
 PreviousSize값을 변조 하게 될 경우 영향을 받을 수 있음

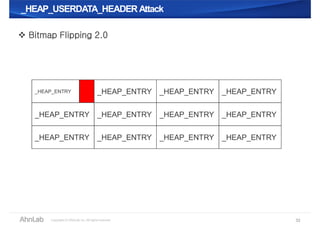

32. _HEAP_USERDATA_HEADER Attack_HEAP_USERDATA_HEADER Attack
32
 Bitmap Flipping 2.0
_HEAP_ENTRY _HEAP_ENTRY _HEAP_ENTRY _HEAP_ENTRY
_HEAP_ENTRY _HEAP_ENTRY _HEAP_ENTRY _HEAP_ENTRY
_HEAP_ENTRY _HEAP_ENTRY _HEAP_ENTRY _HEAP_ENTRY

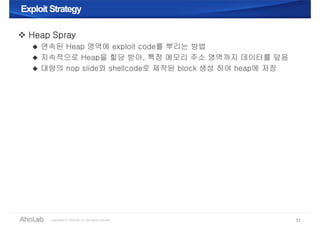

33. Exploit StrategyExploit Strategy
33
 Heap Spray
 연속된 Heap 영역에 exploit code를 뿌리는 방법
 지속적으로 Heap을 할당 받아, 특정 메모리 주소 영역까지 데이터를 덮음
 대량의 nop slide와 shellcode로 제작된 block 생성 하여 heap에 저장

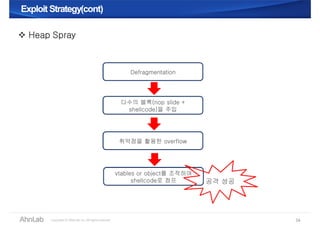

34. Exploit Strategy(cont)Exploit Strategy(cont)
34
 Heap Spray
Defragmentation
다수의 블록(nop slide +
shellcode)을 주입
취약점을 활용한 overflow
vtables or object를 조작하여
shellcode로 점프 공격 성공

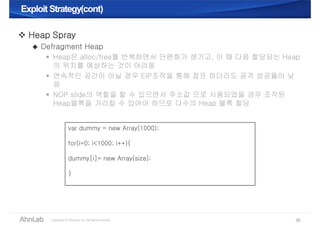

35. Exploit Strategy(cont)Exploit Strategy(cont)
35
 Heap Spray
 Defragment Heap
 Heap은 alloc/free를 반복하면서 단편화가 생기고, 이 때 다음 할당되는 Heap
의 위치를 예상하는 것이 어려움
 연속적인 공간이 아닐 경우 EIP조작을 통해 점프 하더라도 공격 성공율이 낮
음
 NOP slide의 역할을 할 수 있으면서 주소값 으로 사용되었을 경우 조작된
Heap블록을 가리킬 수 있어야 하므로 다수의 Heap 블록 할당
var dummy = new Array(1000);
for(i=0; i<1000; i++){
dummy[i]= new Array(size);
}

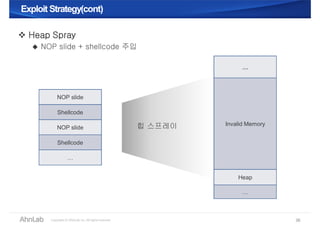

36. Exploit Strategy(cont)Exploit Strategy(cont)
36
 Heap Spray
 NOP slide + shellcode 주입
…
Invalid Memory
Heap
…
NOP slide
Shellcode
NOP slide
Shellcode
…
힙 스프레이

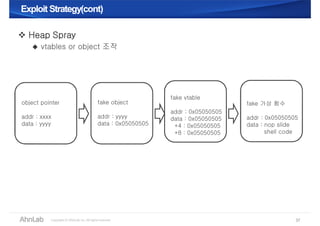

37. Exploit Strategy(cont)Exploit Strategy(cont)
37
 Heap Spray
 vtables or object 조작
object pointer
addr : xxxx
data : yyyy
fake object
addr : yyyy
data : 0x05050505
fake vtable
addr : 0x05050505
data : 0x05050505
+4 : 0x05050505
+8 : 0x05050505
fake 가상 함수
addr : 0x05050505
data : nop slide
shell code

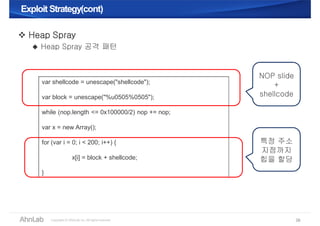

38. Exploit Strategy(cont)Exploit Strategy(cont)
38
 Heap Spray
 Heap Spray 공격 패턴
var shellcode = unescape("shellcode");
var block = unescape("%u0505%0505");
while (nop.length <= 0x100000/2) nop += nop;
var x = new Array();
for (var i = 0; i < 200; i++) {
x[i] = block + shellcode;
}
NOP slide
+
shellcode
특정 주소
지점까지
힙을 할당

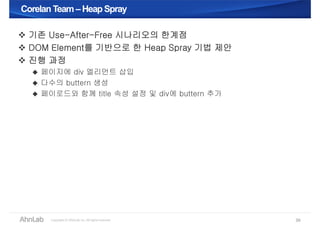

39. Corelan Team –Heap SprayCorelan Team –Heap Spray
39
 기존 Use-After-Free 시나리오의 한계점
 DOM Element를 기반으로 한 Heap Spray 기법 제안
 진행 과정
 페이지에 div 엘리먼트 삽입
 다수의 buttern 생성
 페이로드와 함께 title 속성 설정 및 div에 buttern 추가

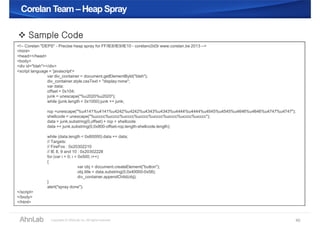

40. Corelan Team –Heap SprayCorelan Team –Heap Spray
40
 Sample Code
<!-- Corelan "DEPS" - Precise heap spray for FF/IE8/IE9/IE10 - corelanc0d3r www.corelan.be 2013 -->
<html>
<head></head>
<body>
<div id="blah"></div>
<script language = 'javascript'>
var div_container = document.getElementById("blah");
div_container.style.cssText = "display:none";
var data;
offset = 0x104;
junk = unescape("%u2020%u2020");
while (junk.length < 0x1000) junk += junk;
rop =unescape("%u4141%u4141%u4242%u4242%u4343%u4343%u4444%u4444%u4545%u4545%u4646%u4646%u4747%u4747");
shellcode = unescape("%ucccc%ucccc%ucccc%ucccc%ucccc%ucccc%ucccc%ucccc");
data = junk.substring(0,offset) + rop + shellcode
data += junk.substring(0,0x800-offset-rop.length-shellcode.length);
while (data.length < 0x80000) data += data;
// Targets:
// FireFox : 0x20302210
// IE 8, 9 and 10 : 0x20302228
for (var i = 0; i < 0x500; i++)
{
var obj = document.createElement("button");
obj.title = data.substring(0,0x40000-0x58);
div_container.appendChild(obj);
}
alert("spray done");
</script>
</body>
</html>

41. Heap Spray In Windows 8
Demo
Heap Spray In Windows 8
Demo

42. ??

43. thank you.thank you.
www.CodeEngn.com
2013 CodeEngn Conference 08
