How2Heap
Buffer overflow in heap

2. 2

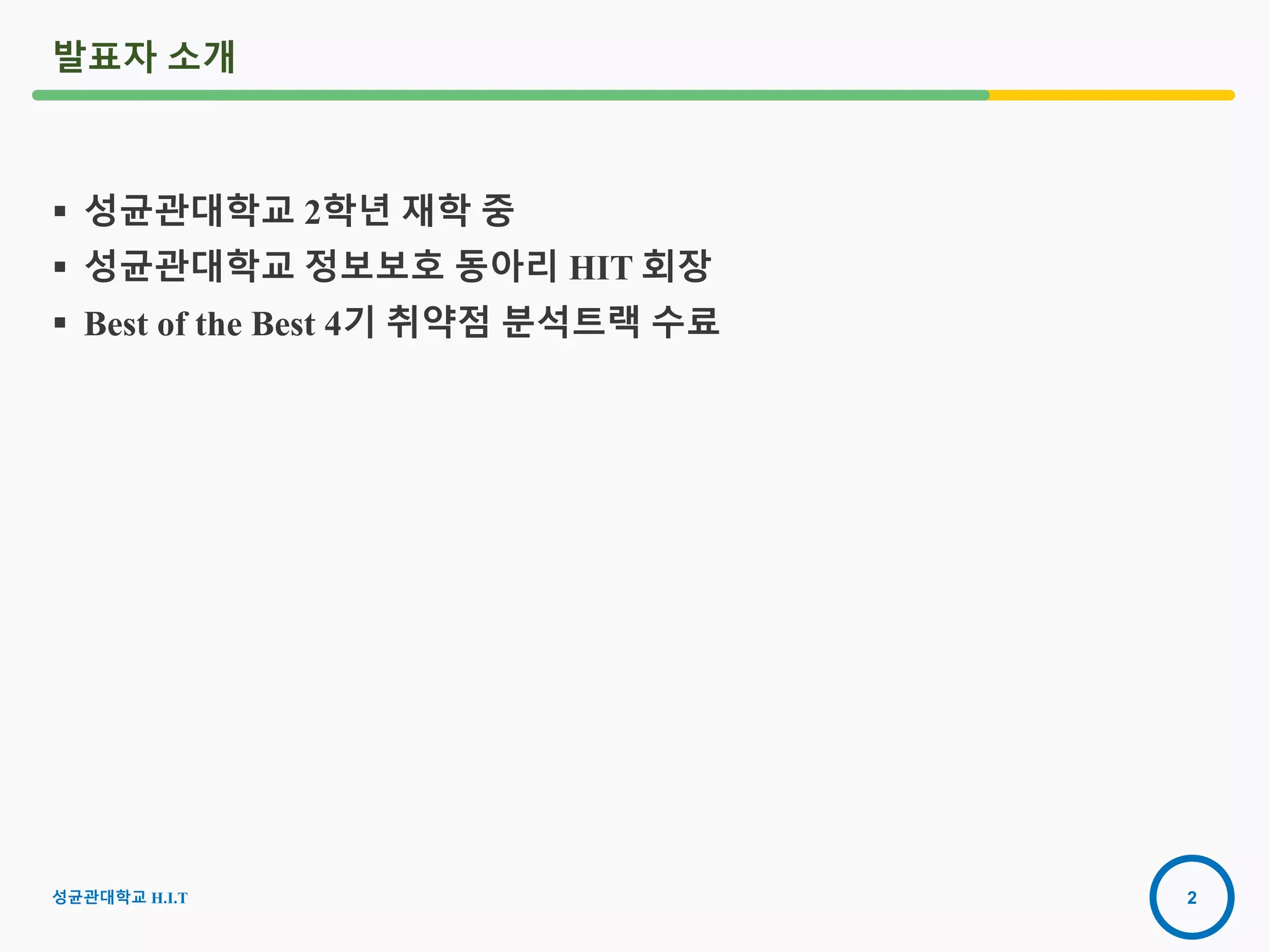

발표자 소개
 성균관대학교 2학년 재학 중
 성균관대학교 정보보호 동아리 HIT 회장
 Best of the Best 4기 취약점 분석트랙 수료
2016-08-
15
성균관대학교 H.I.T

3. 3
목차
 What is Heap?
 Why Heap?
 Who Controls Heap?
 How2heap?
 정리
2016-08-
15
성균관대학교 H.I.T

4. 4

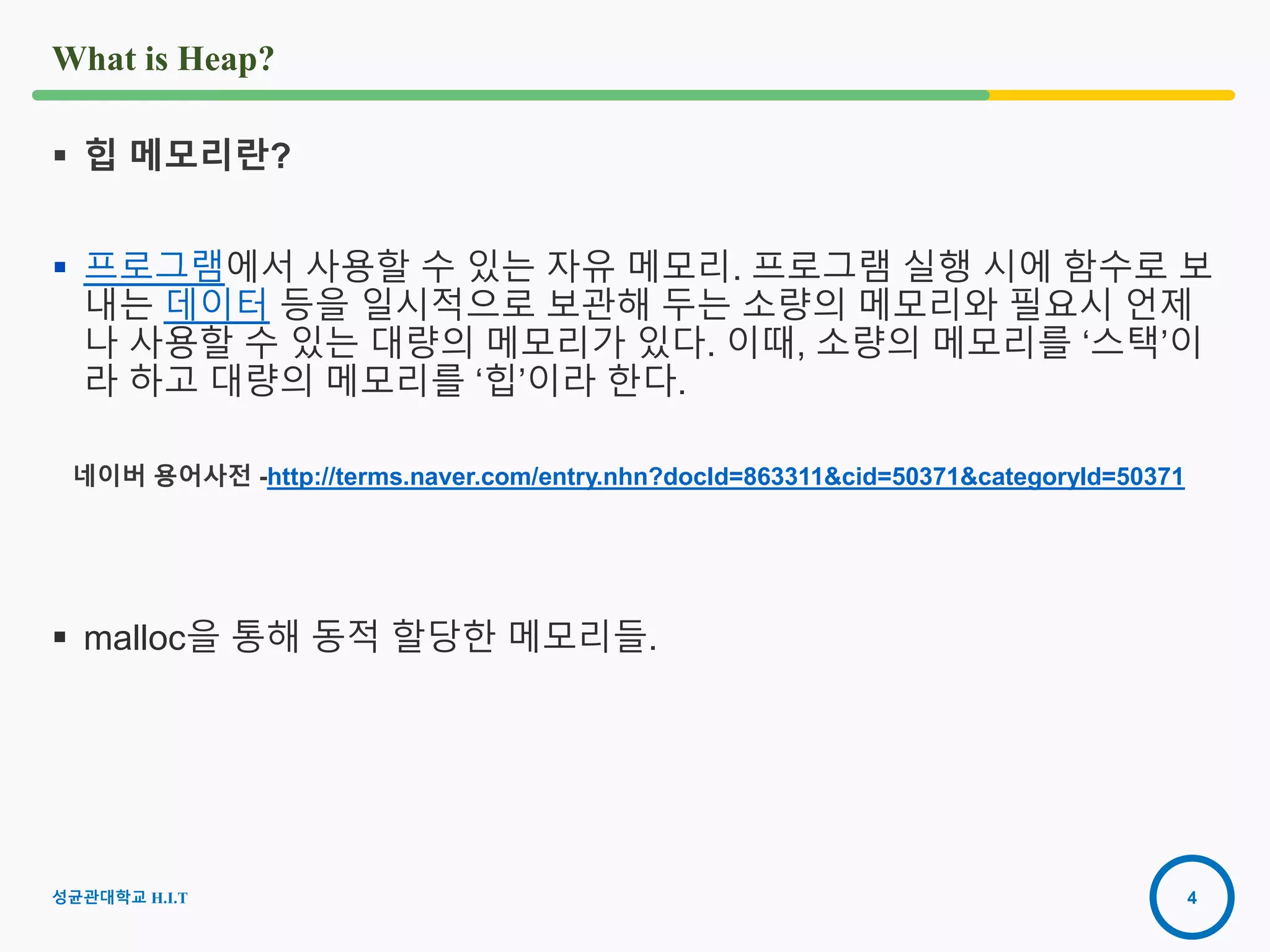

What is Heap?
 힙 메모리란?
 프로그램에서 사용할 수 있는 자유 메모리. 프로그램 실행 시에 함수로 보
내는 데이터 등을 일시적으로 보관해 두는 소량의 메모리와 필요시 언제
나 사용할 수 있는 대량의 메모리가 있다. 이때, 소량의 메모리를 ‘스택’이
라 하고 대량의 메모리를 ‘힙’이라 한다.
네이버 용어사전 -http://terms.naver.com/entry.nhn?docId=863311&cid=50371&categoryId=50371
 malloc을 통해 동적 할당한 메모리들.
성균관대학교 H.I.T

5. 5

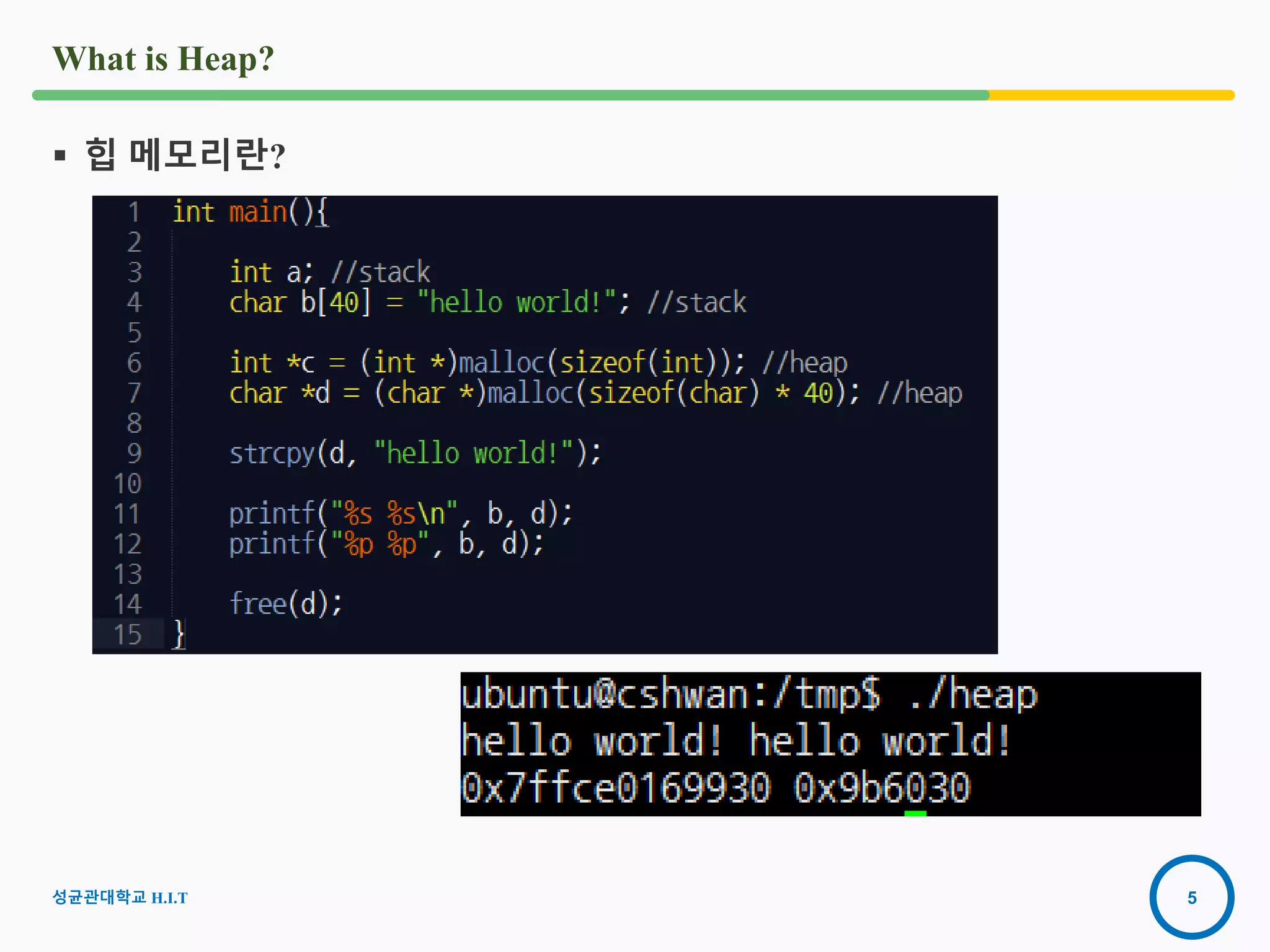

What is Heap?
 힙 메모리란?
성균관대학교 H.I.T

6. 6
Why Heap?
성균관대학교 H.I.T
Stack Overflow는 점점 줄다가 2014년에 발견되지 않음.
2014년 80%가 넘는 취약점이 Heap 관련 취약점 ( UAF, Heap corruption )

7. 7

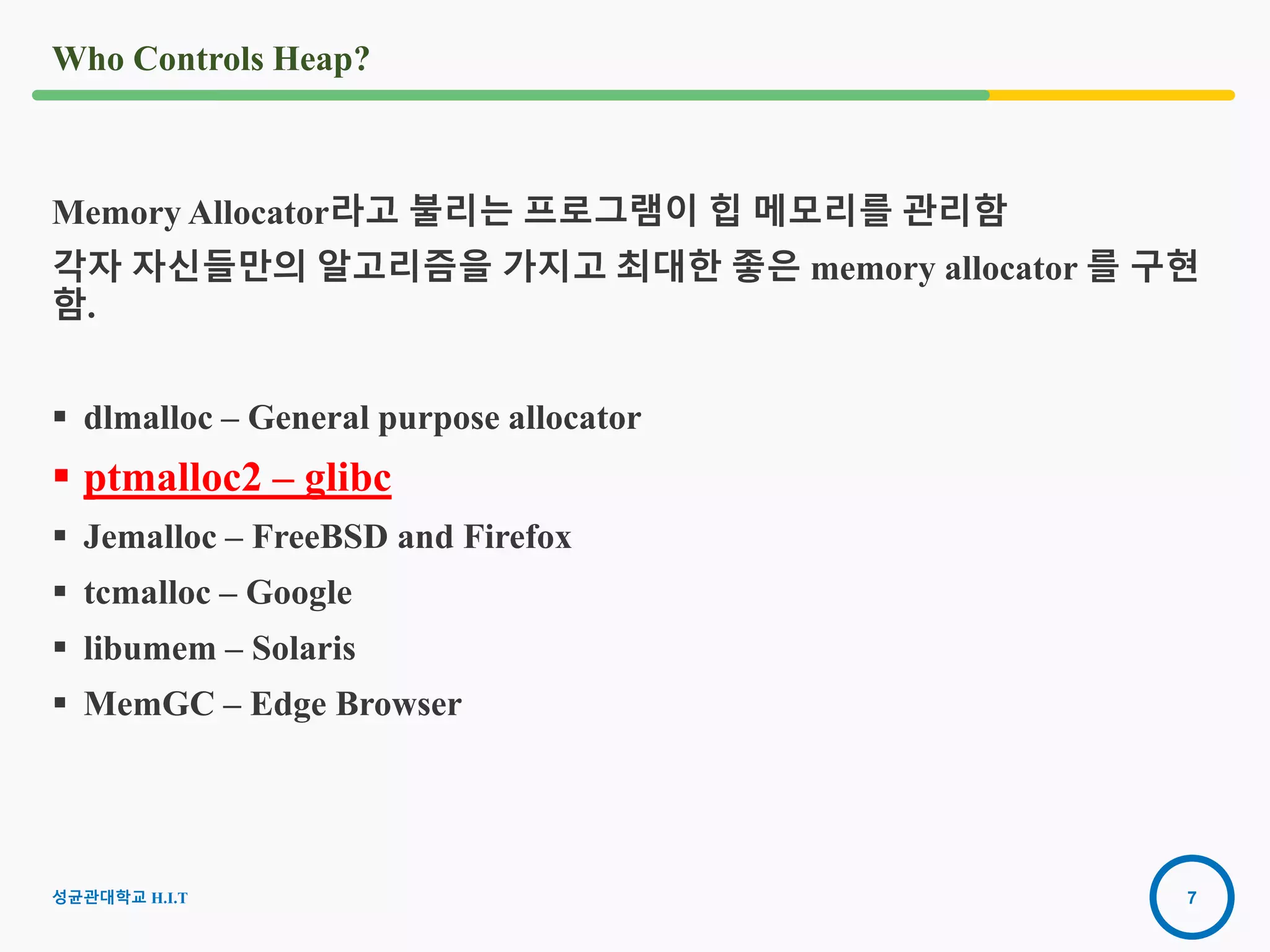

Who Controls Heap?
Memory Allocator라고 불리는 프로그램이 힙 메모리를 관리함
각자 자신들만의 알고리즘을 가지고 최대한 좋은 memory allocator 를 구현
함.
 dlmalloc – General purpose allocator
 ptmalloc2 – glibc
 Jemalloc – FreeBSD and Firefox
 tcmalloc – Google
 libumem – Solaris
 MemGC – Edge Browser
2016-08-
15
성균관대학교 H.I.T

8. 8

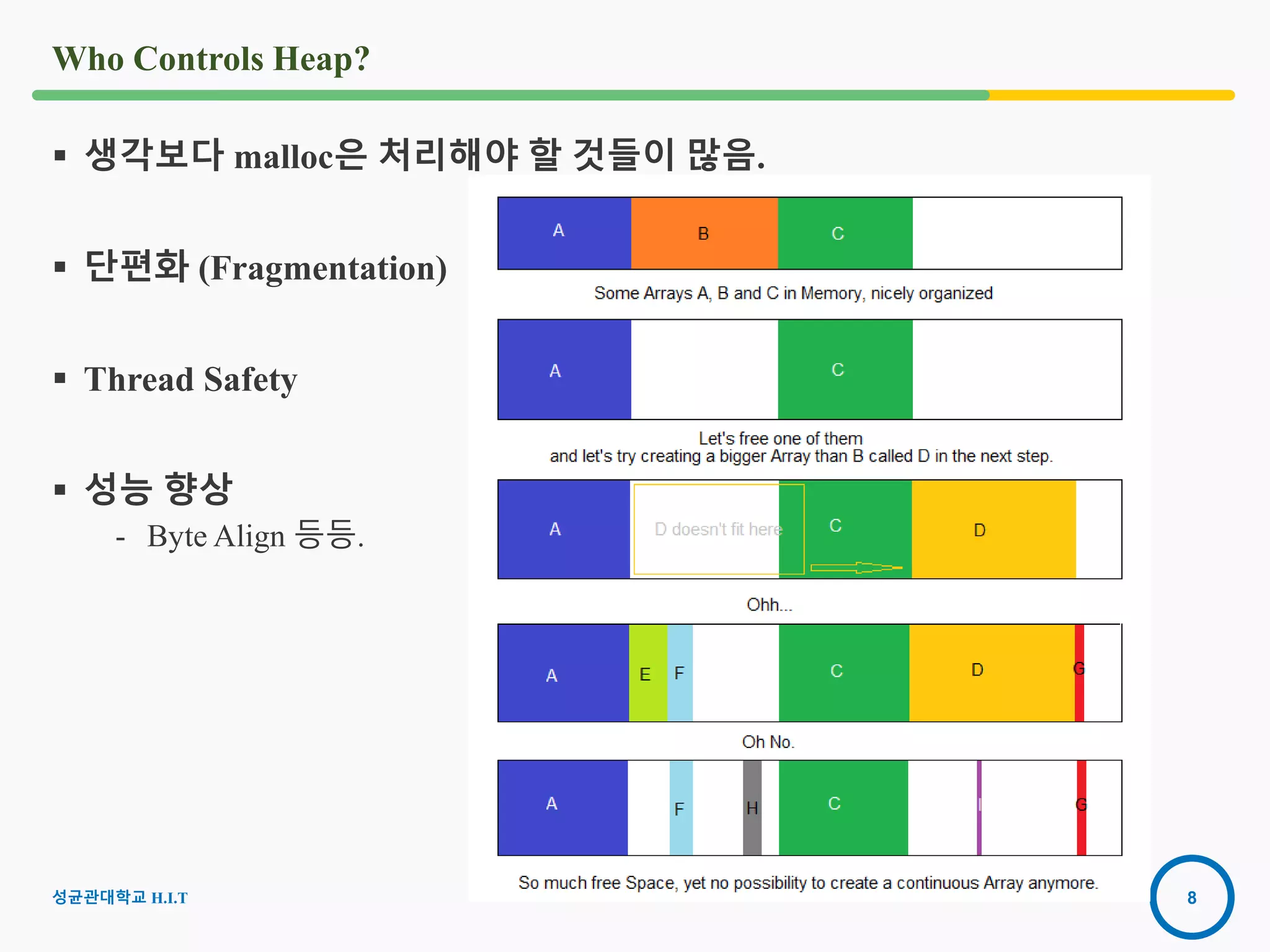

Who Controls Heap?
 생각보다 malloc은 처리해야 할 것들이 많음.
 단편화 (Fragmentation)
 Thread Safety
 성능 향상
- Byte Align 등등.
2016-08-
15
성균관대학교 H.I.T

9. 9
Who Controls Heap?

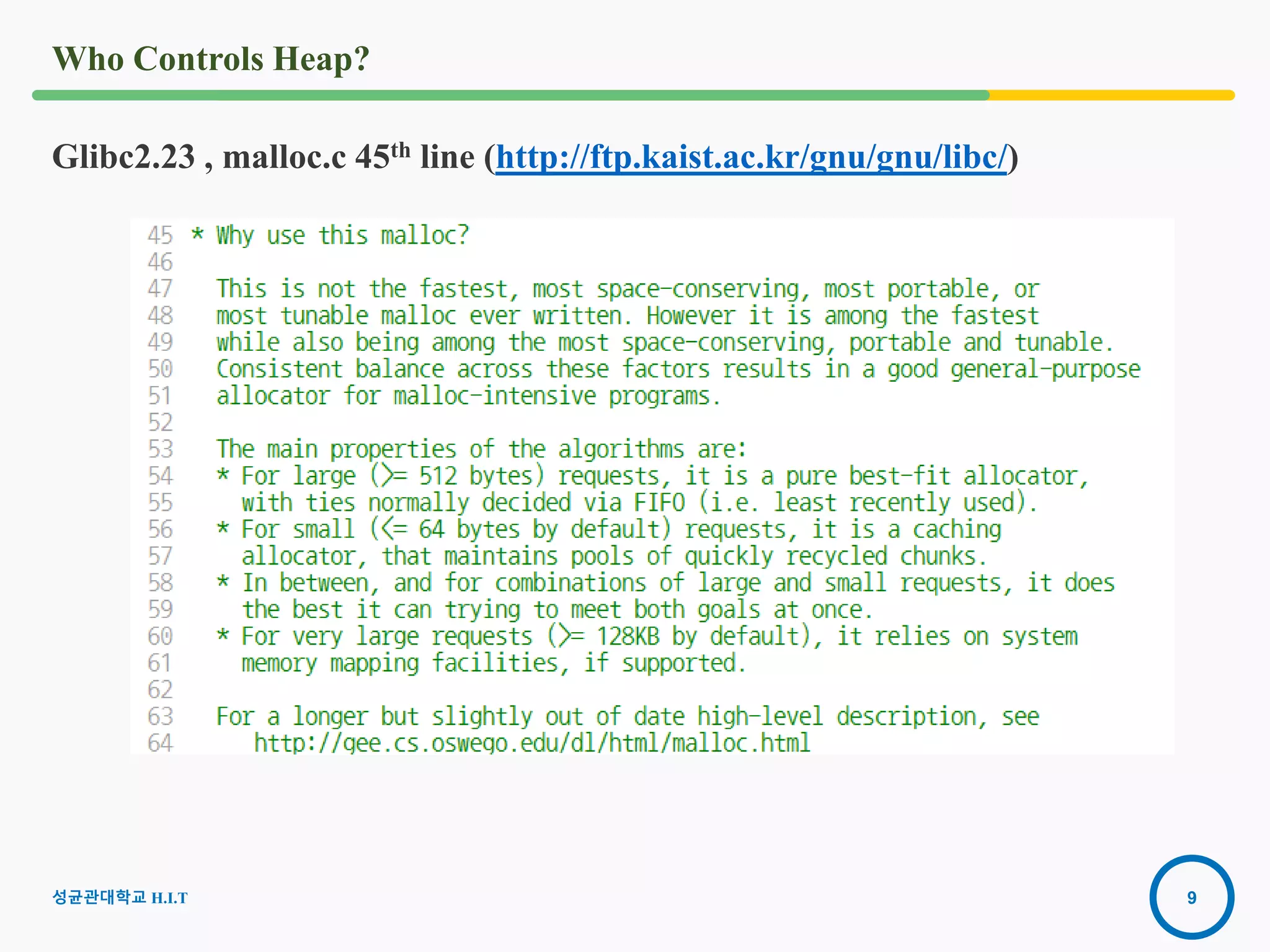

Glibc2.23 , malloc.c 45th line (http://ftp.kaist.ac.kr/gnu/gnu/libc/)
2016-08-
15
성균관대학교 H.I.T

10. 10

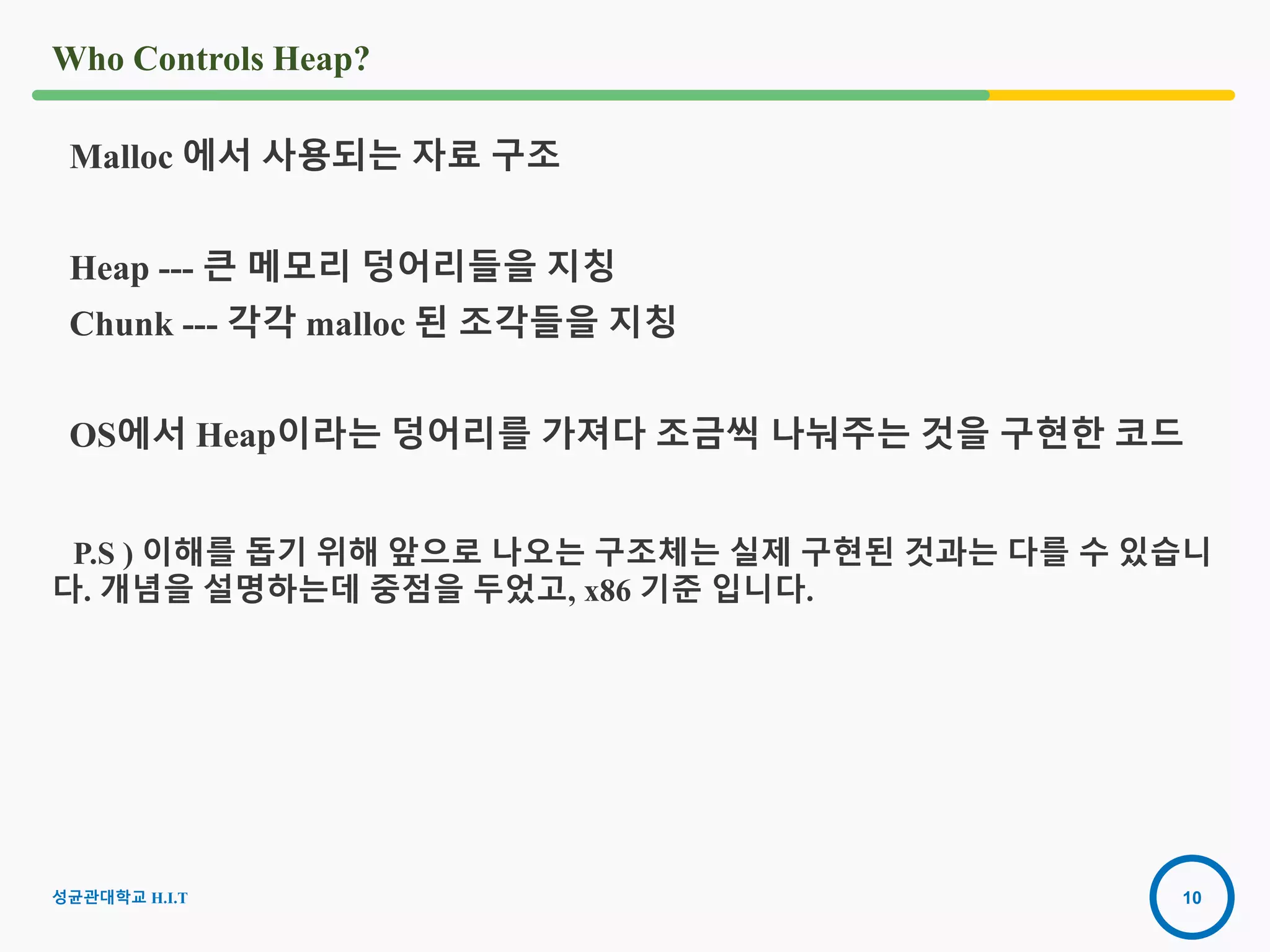

Who Controls Heap?
Malloc 에서 사용되는 자료 구조
Heap --- 큰 메모리 덩어리들을 지칭
Chunk --- 각각 malloc 된 조각들을 지칭
OS에서 Heap이라는 덩어리를 가져다 조금씩 나눠주는 것을 구현한 코드
P.S ) 이해를 돕기 위해 앞으로 나오는 구조체는 실제 구현된 것과는 다를 수 있습니
다. 개념을 설명하는데 중점을 두었고, x86 기준 입니다.
2016-08-
15
성균관대학교 H.I.T

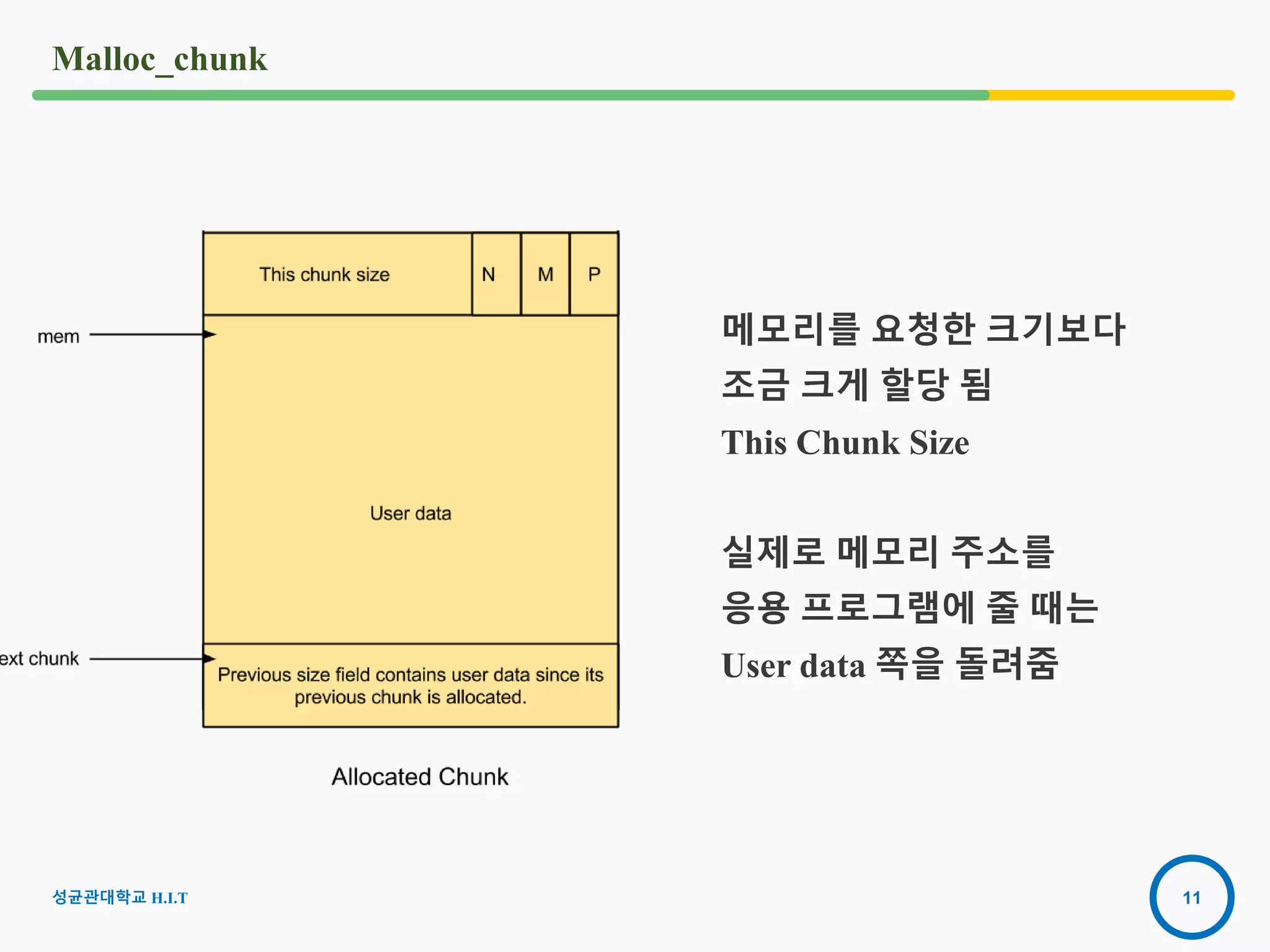

11. 11
Malloc_chunk
성균관대학교 H.I.T
메모리를 요청한 크기보다
조금 크게 할당 됨
This Chunk Size
실제로 메모리 주소를
응용 프로그램에 줄 때는
User data 쪽을 돌려줌

12. 12

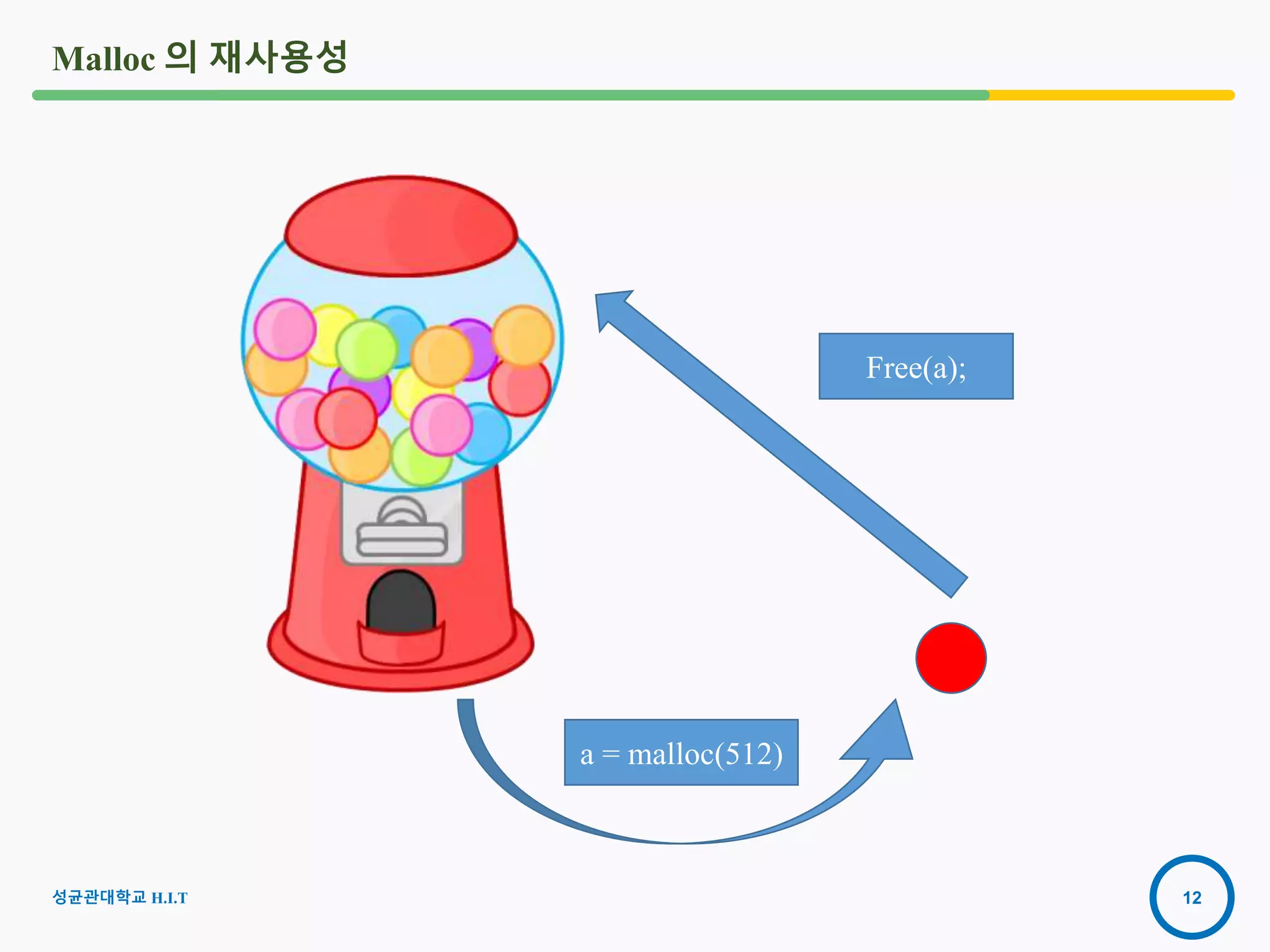

Malloc 의 재사용성
a = malloc(512)
Free(a);
성균관대학교 H.I.T

13. 13

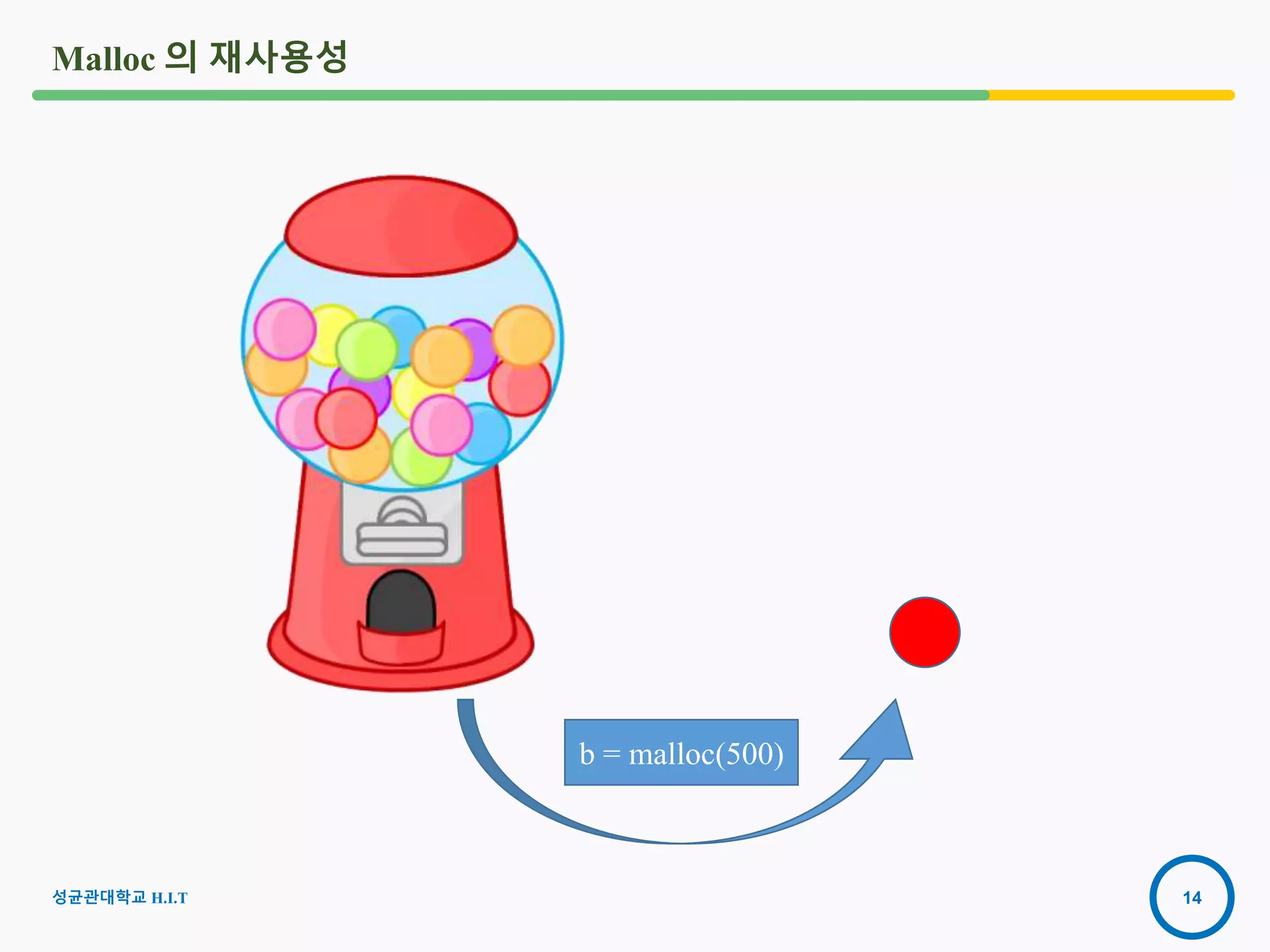

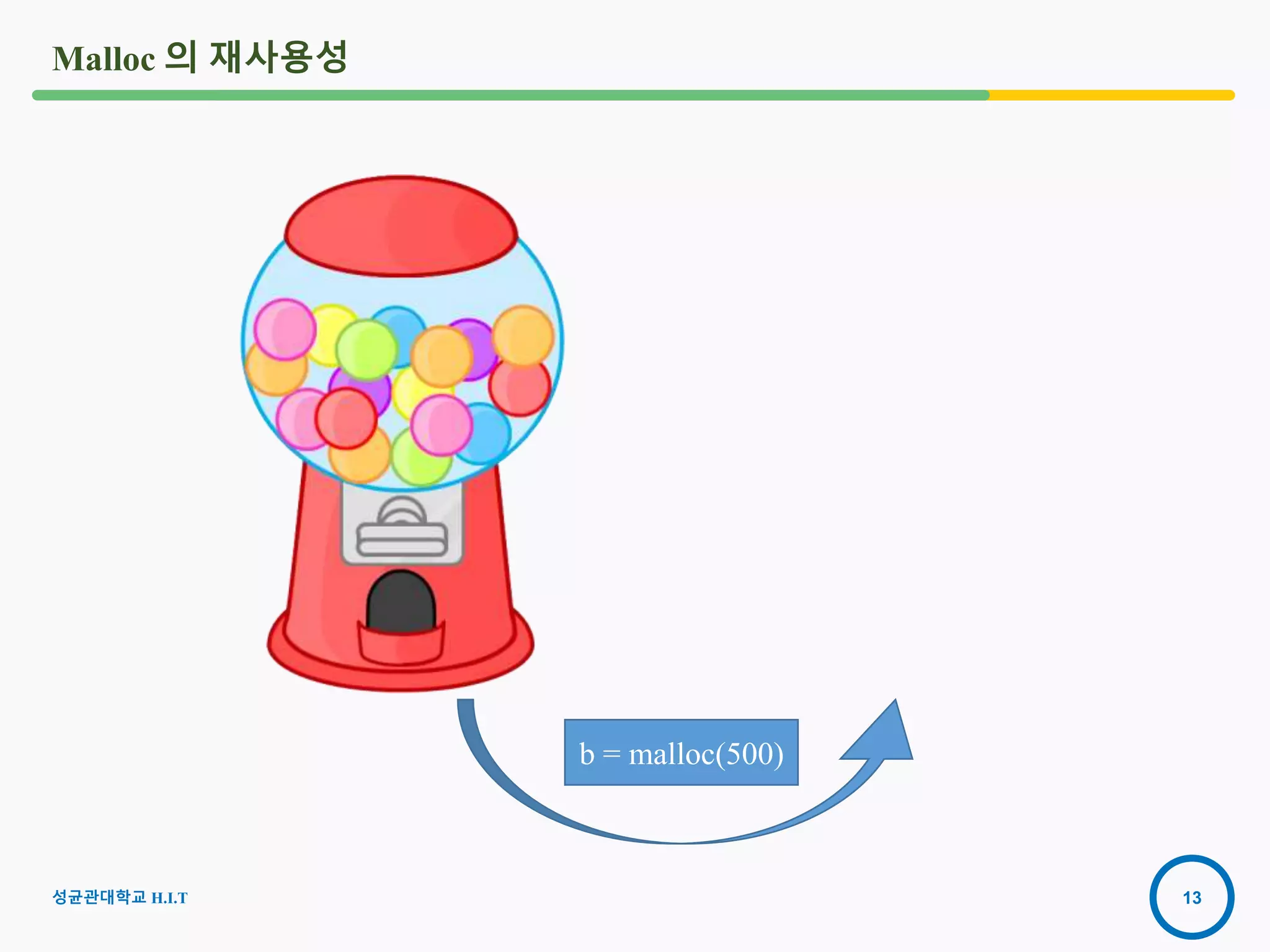

Malloc 의 재사용성
b = malloc(500)
성균관대학교 H.I.T

14. 14
Malloc 의 재사용성
b = malloc(500)
성균관대학교 H.I.T

15. 15

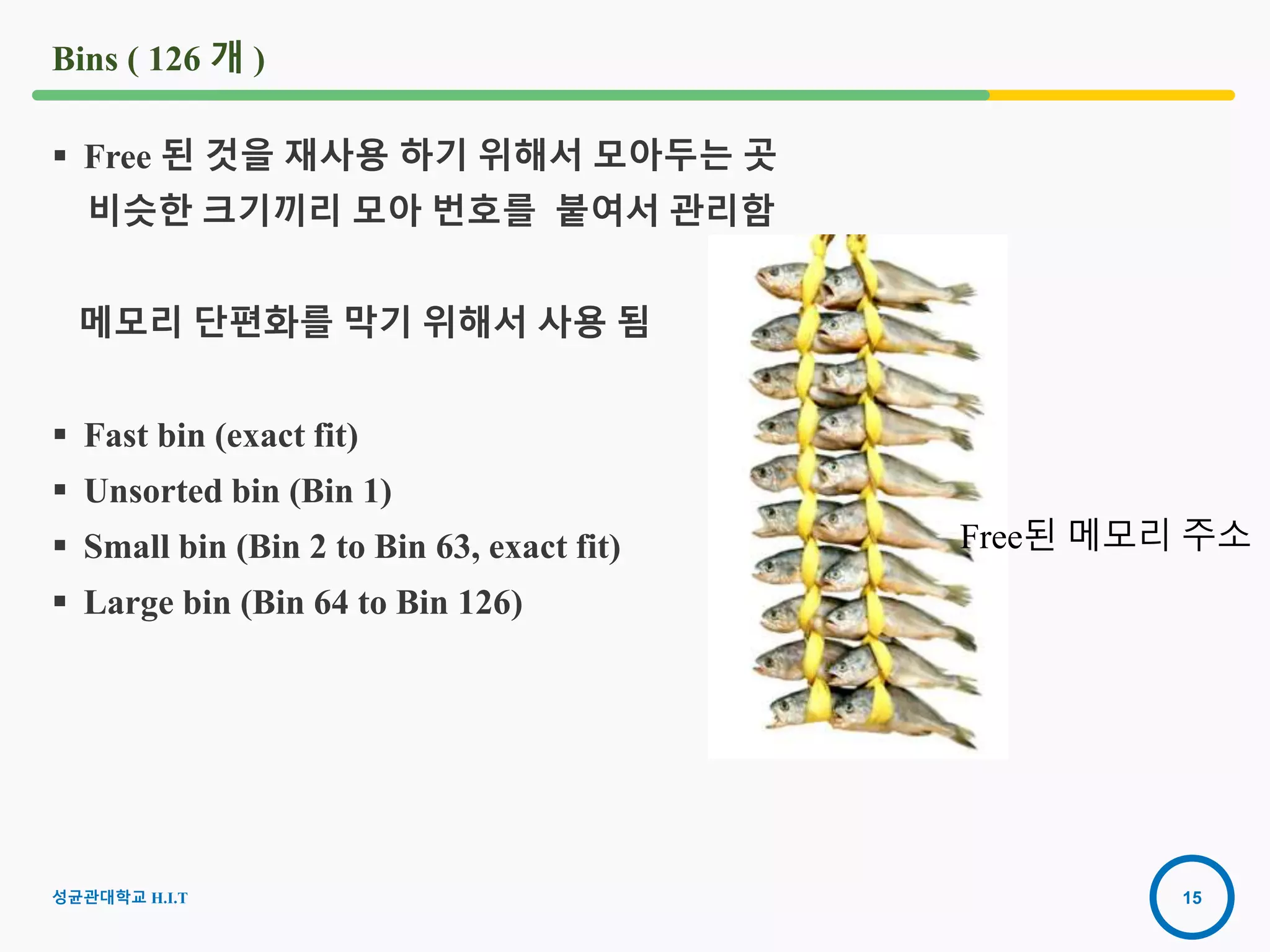

Bins ( 126 개 )
 Free 된 것을 재사용 하기 위해서 모아두는 곳
비슷한 크기끼리 모아 번호를 붙여서 관리함
메모리 단편화를 막기 위해서 사용 됨
 Fast bin (exact fit)
 Unsorted bin (Bin 1)
 Small bin (Bin 2 to Bin 63, exact fit)
 Large bin (Bin 64 to Bin 126)
Free된 메모리 주소
성균관대학교 H.I.T

16. 16

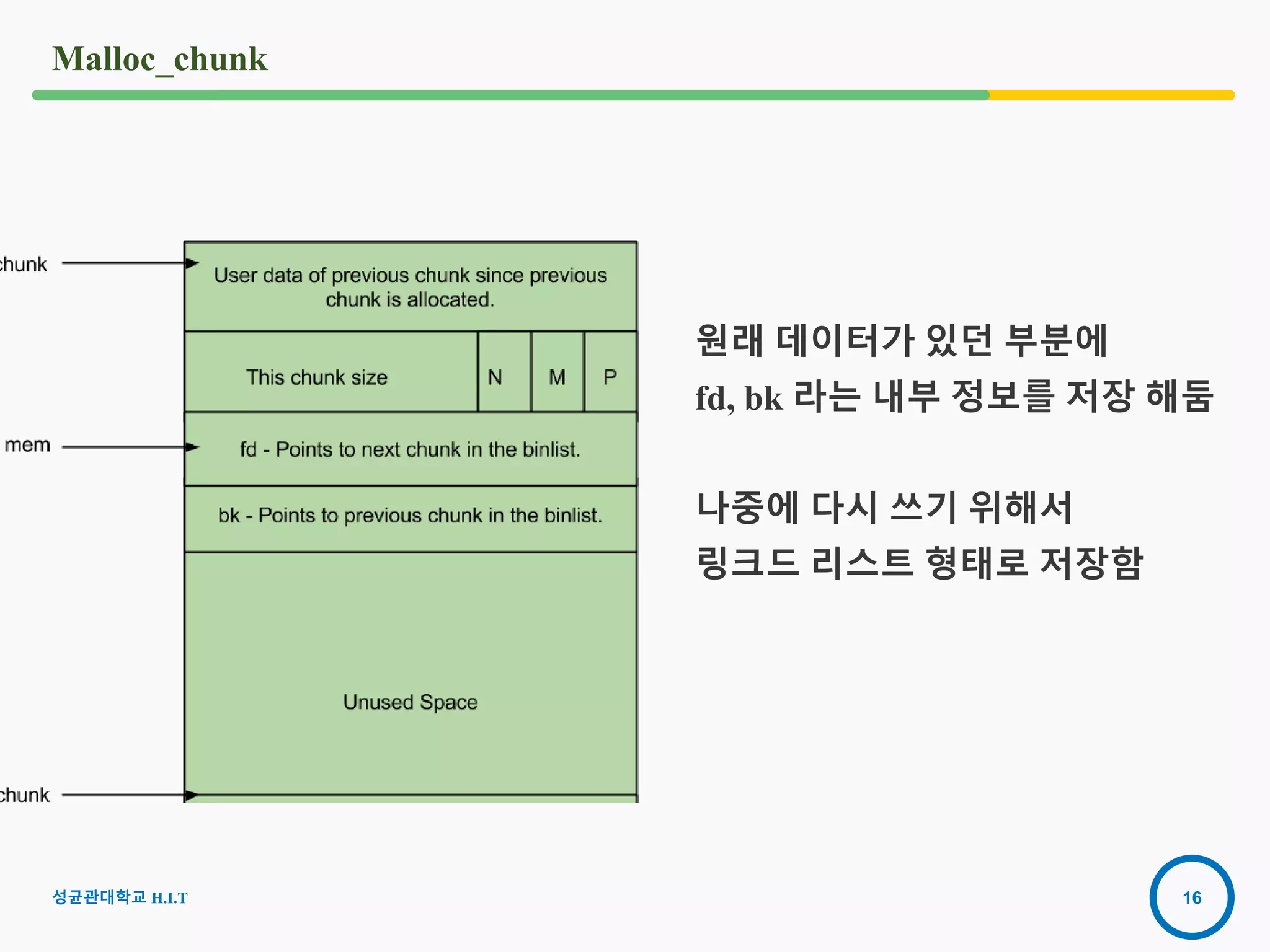

Malloc_chunk
성균관대학교 H.I.T
원래 데이터가 있던 부분에
fd, bk 라는 내부 정보를 저장 해둠
나중에 다시 쓰기 위해서
링크드 리스트 형태로 저장함

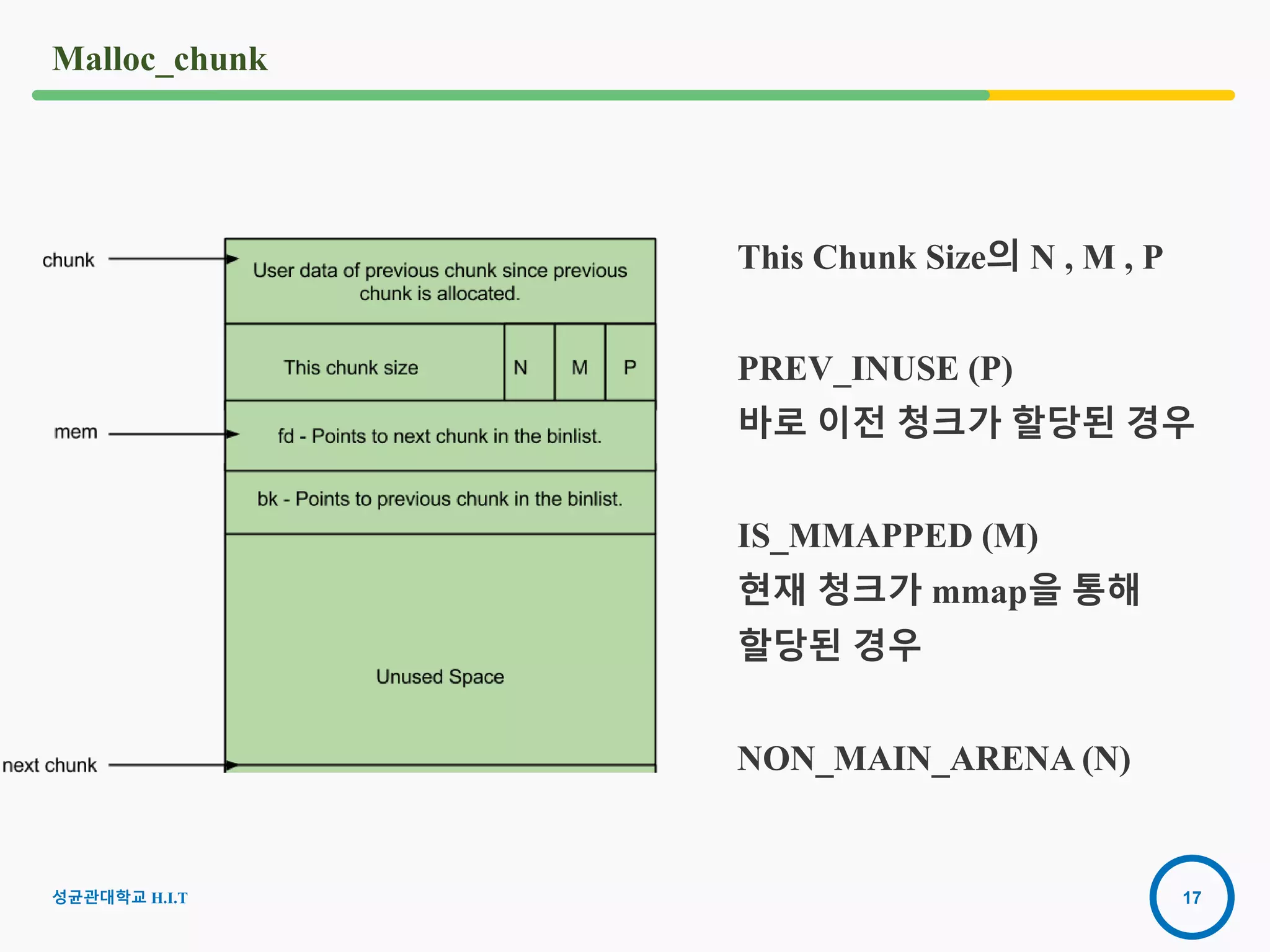

17. 17
Malloc_chunk
성균관대학교 H.I.T

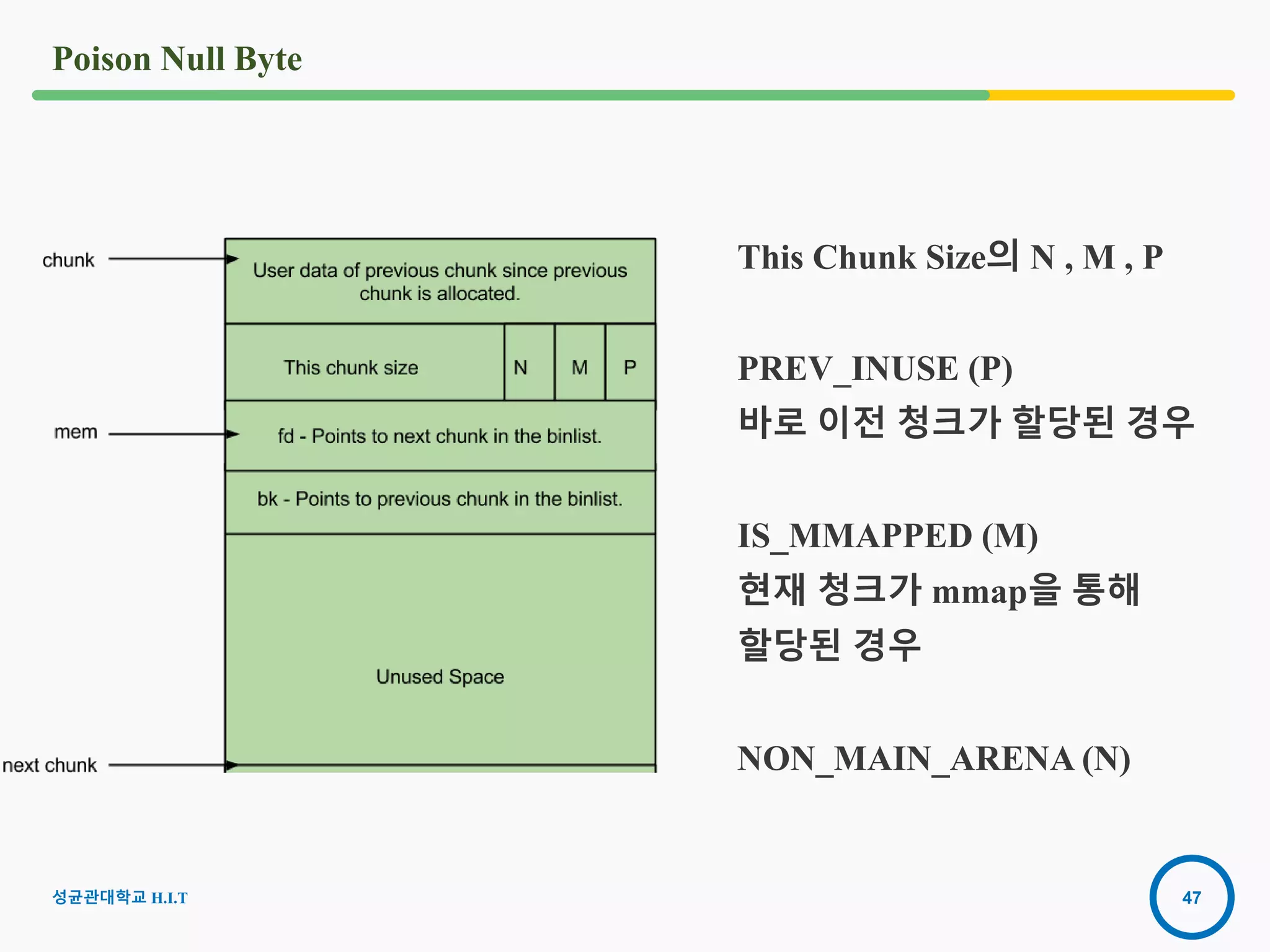

This Chunk Size의 N , M , P
PREV_INUSE (P)
바로 이전 청크가 할당된 경우
IS_MMAPPED (M)
현재 청크가 mmap을 통해
할당된 경우
NON_MAIN_ARENA (N)

18. 18
Malloc_chunk
성균관대학교 H.I.T
Prev_size:
바로 직전의 청크의 사이즈를 저장
( P = 0, 즉 이전 청크가 해제 되었을
때에만 유용함 )

19. 19

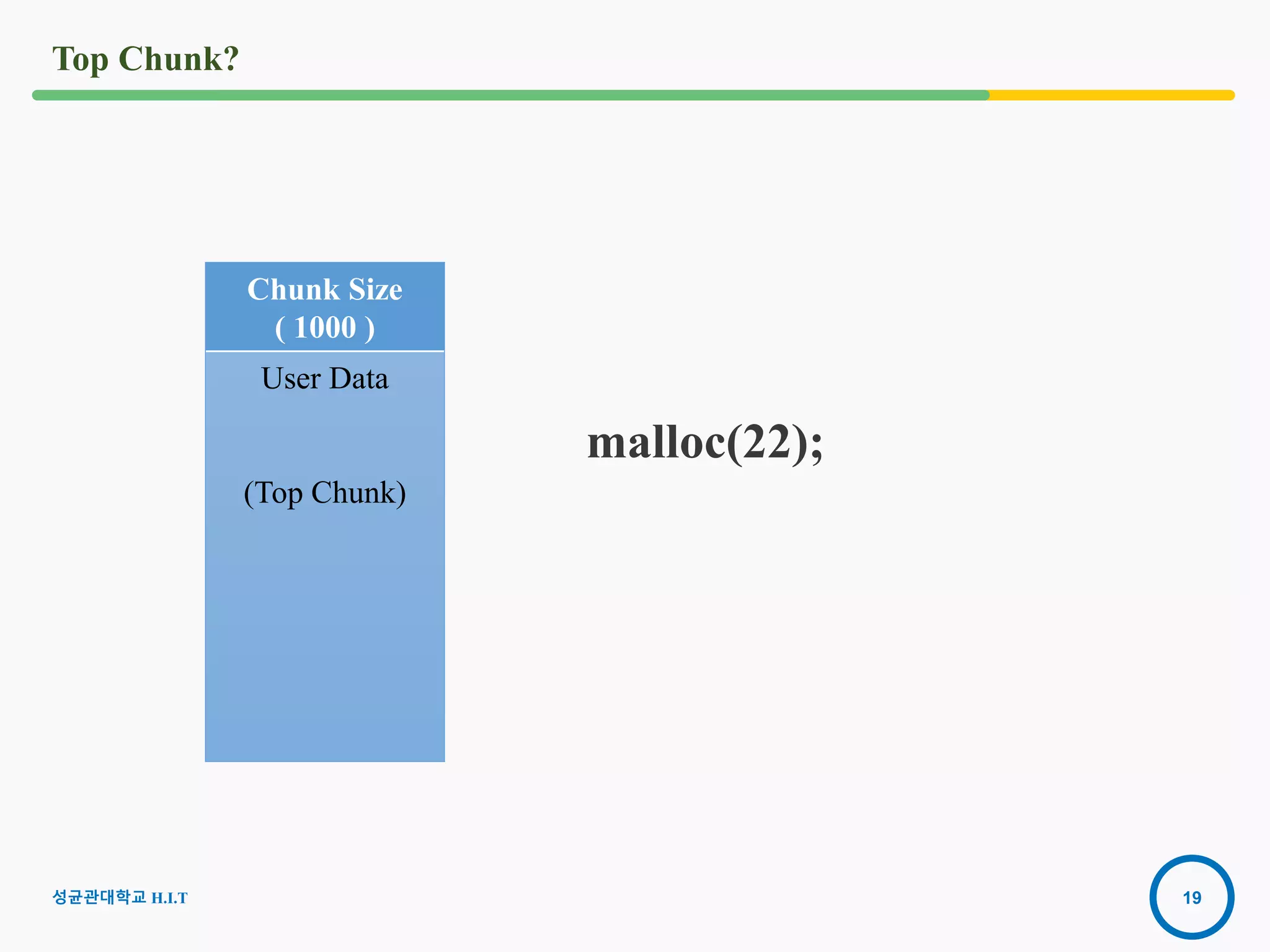

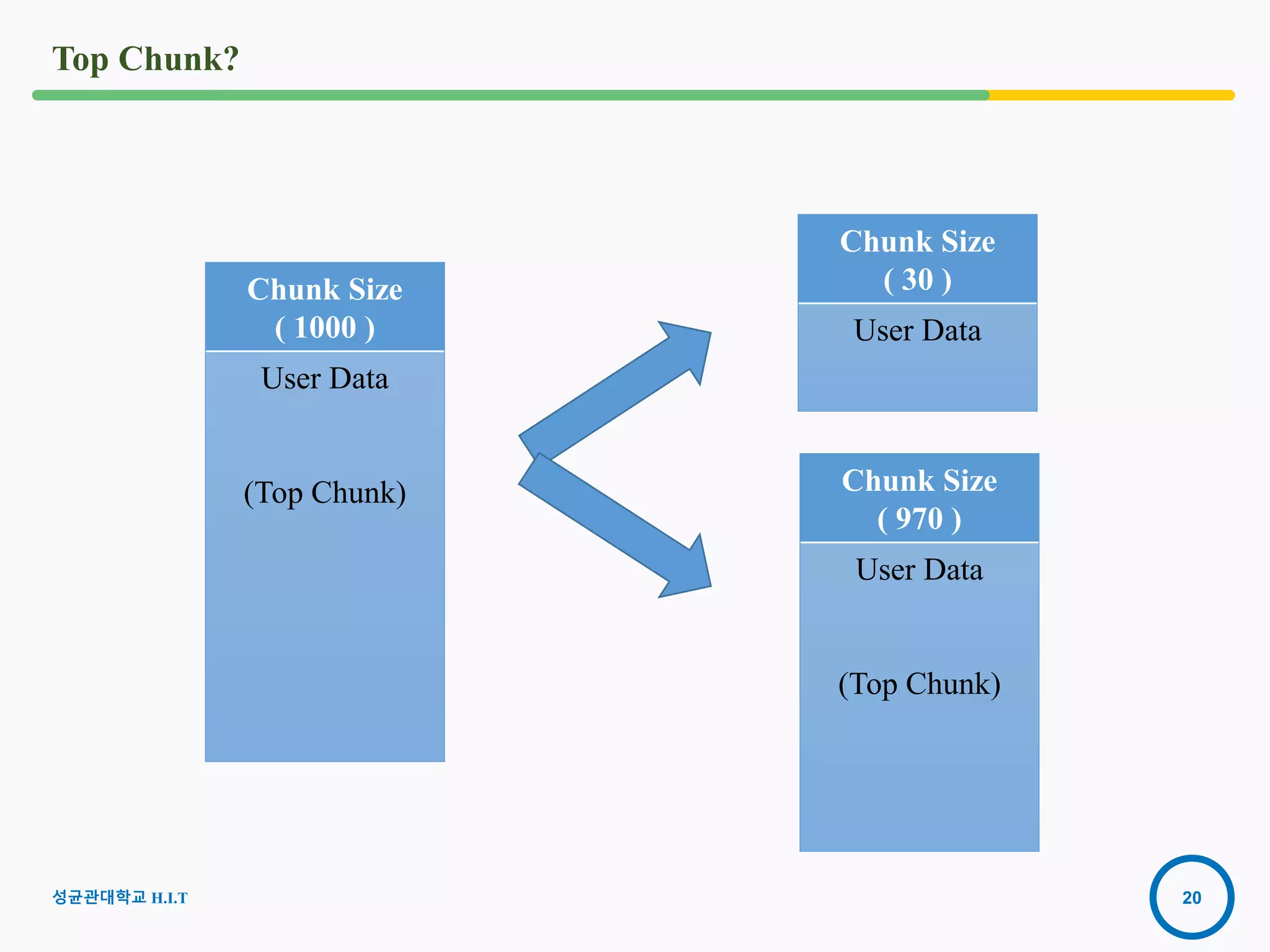

Top Chunk?
Chunk Size
( 1000 )
User Data
(Top Chunk)
성균관대학교 H.I.T
malloc(22);

20. 20
Top Chunk?
Chunk Size
( 1000 )
User Data
(Top Chunk)
Chunk Size
( 30 )
User Data
Chunk Size
( 970 )
User Data
(Top Chunk)
성균관대학교 H.I.T

21. 21

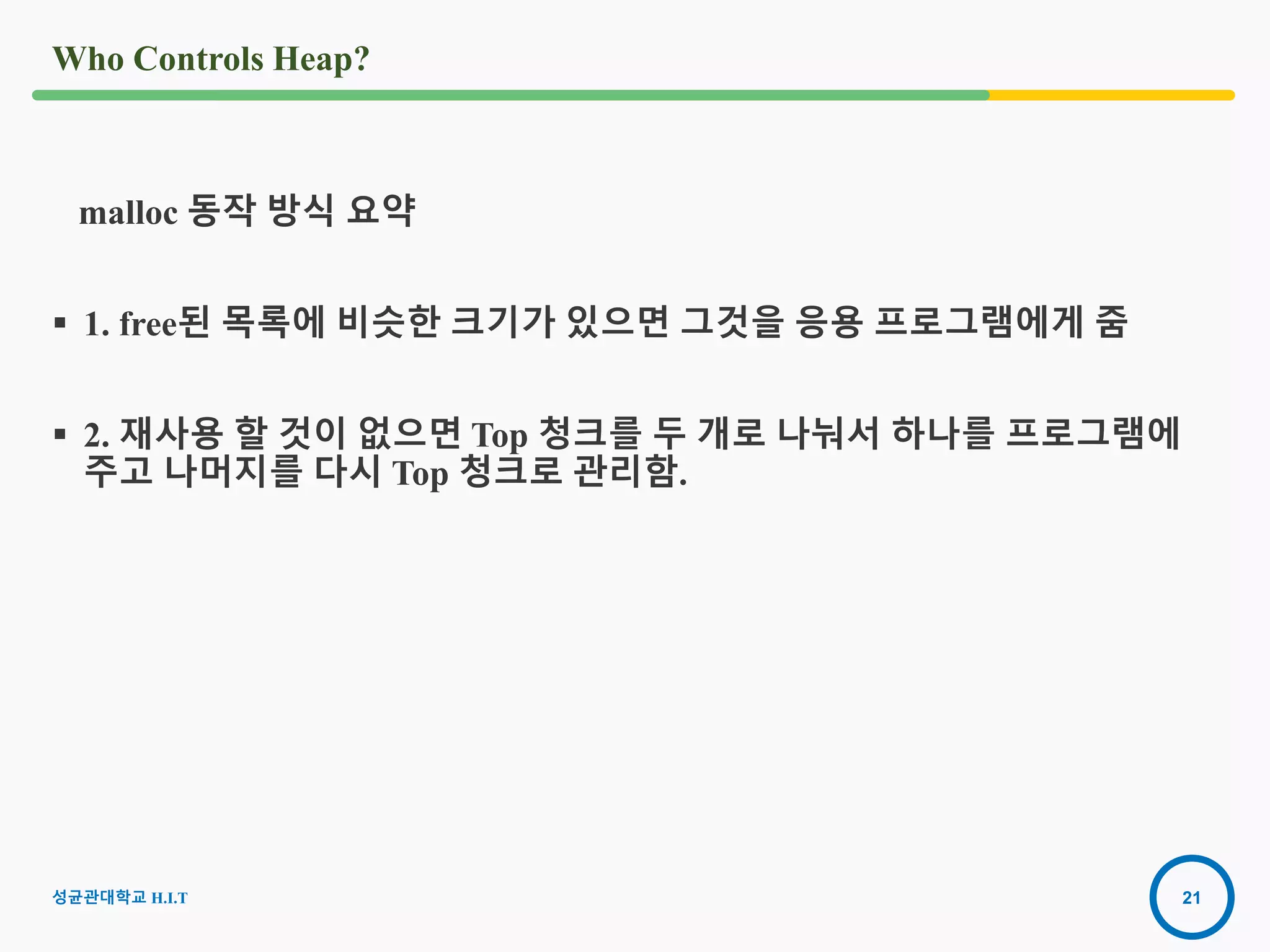

Who Controls Heap?
malloc 동작 방식 요약
 1. free된 목록에 비슷한 크기가 있으면 그것을 응용 프로그램에게 줌
 2. 재사용 할 것이 없으면 Top 청크를 두 개로 나눠서 하나를 프로그램에
주고 나머지를 다시 Top 청크로 관리함.
성균관대학교 H.I.T

22. 22

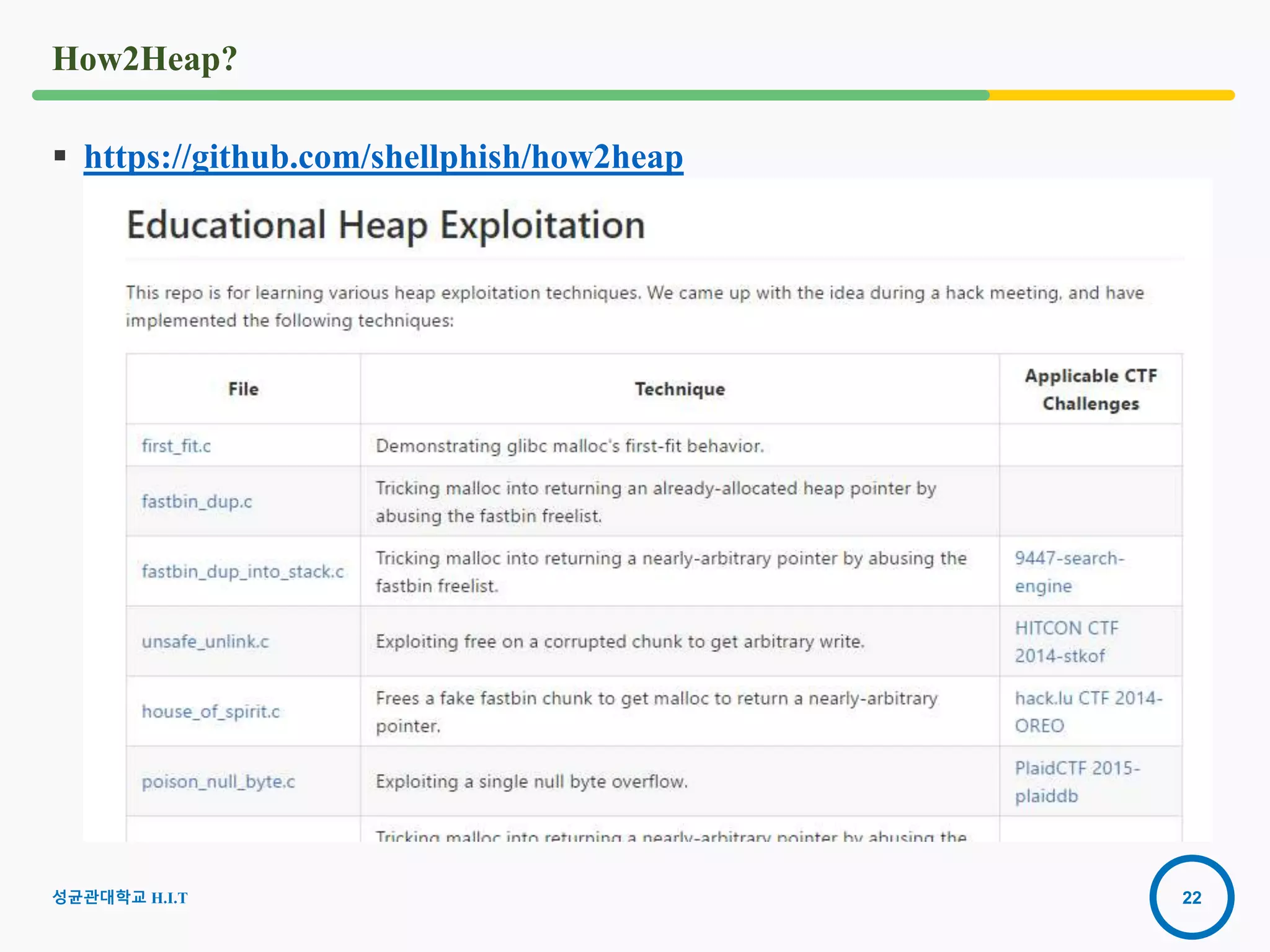

How2Heap?
 https://github.com/shellphish/how2heap
2016-08-
15
성균관대학교 H.I.T

23. 23

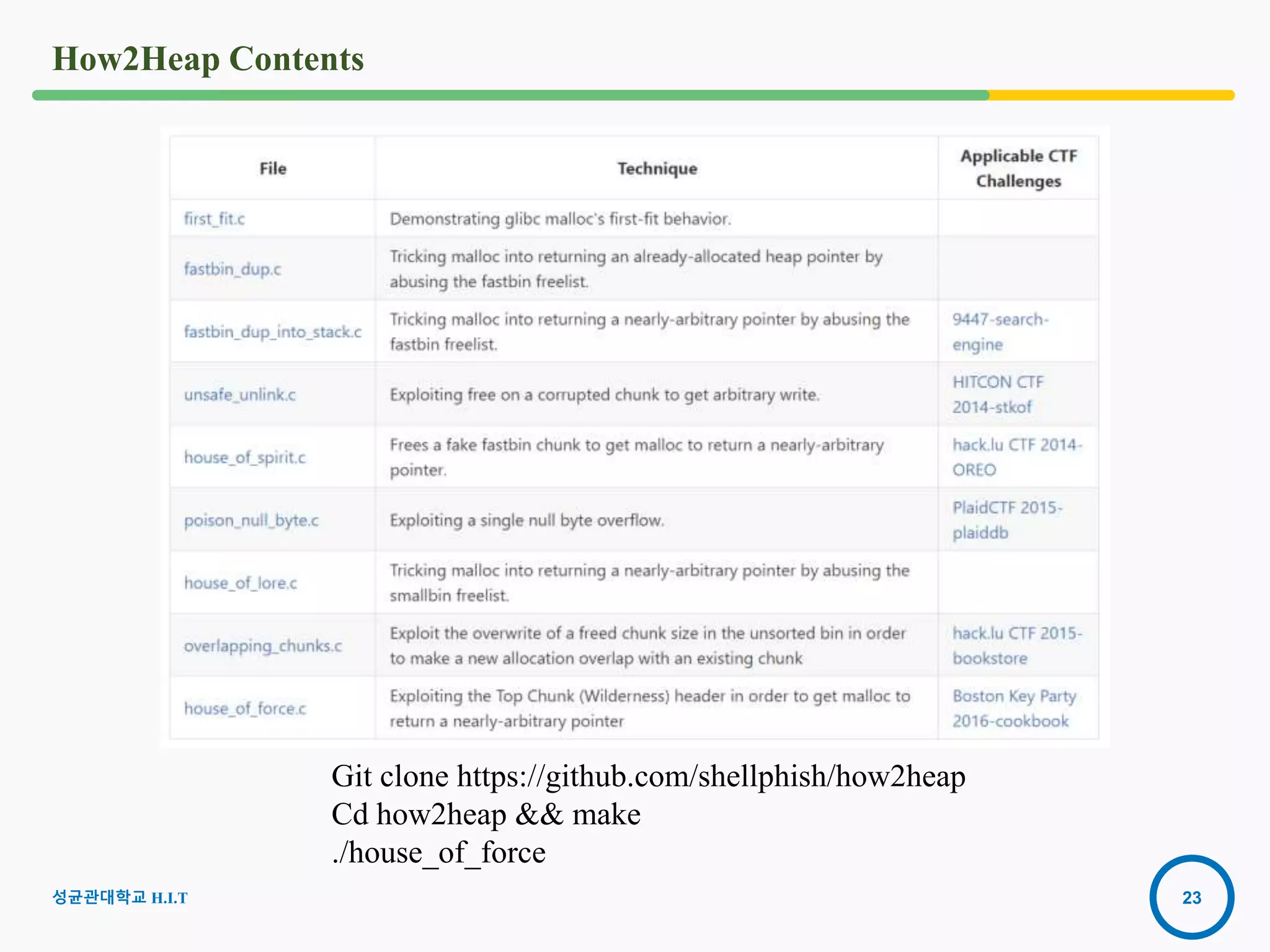

How2Heap Contents
Git clone https://github.com/shellphish/how2heap
Cd how2heap && make
./house_of_force
성균관대학교 H.I.T

24. 24

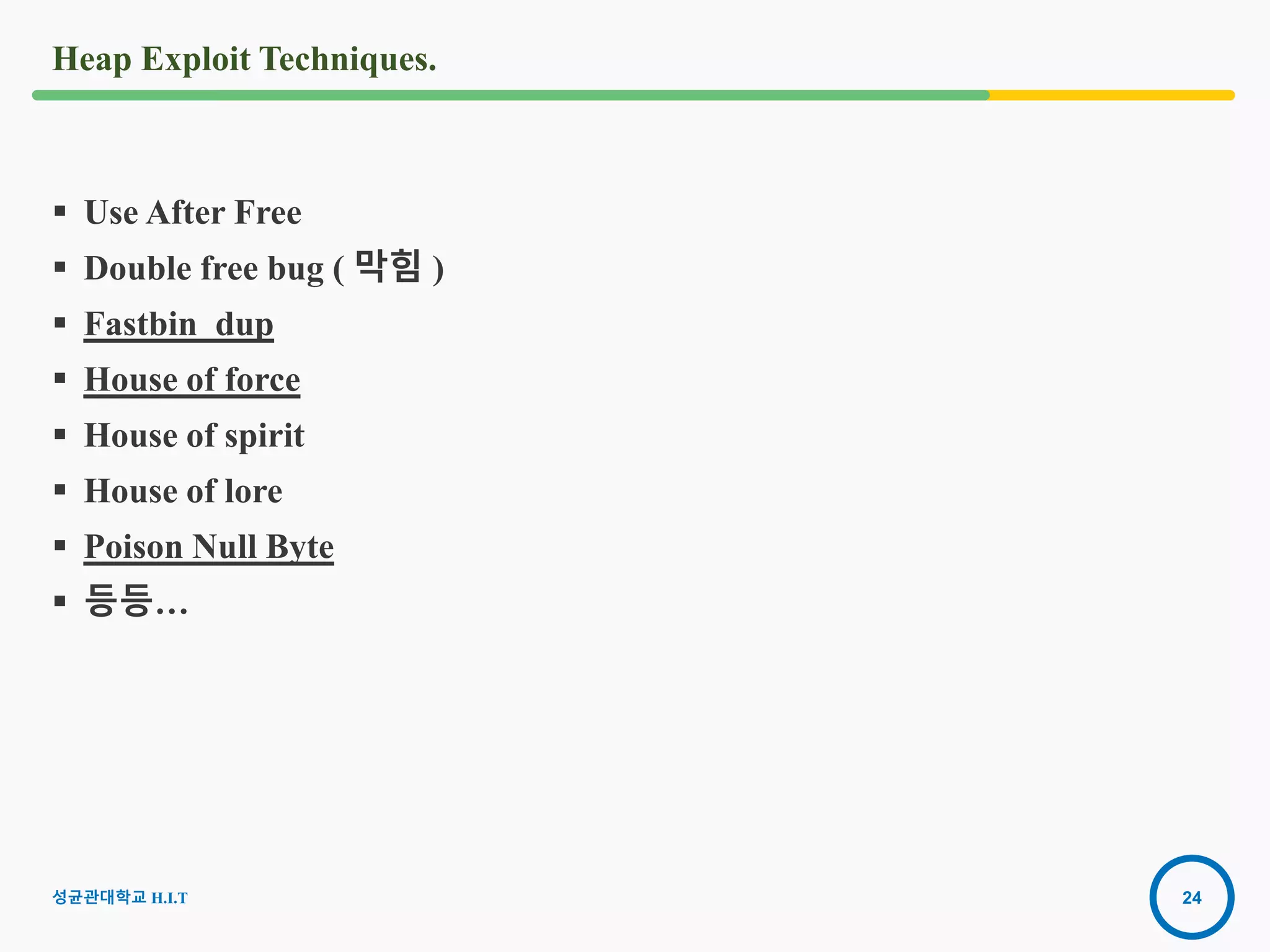

Heap Exploit Techniques.
 Use After Free
 Double free bug ( 막힘 )
 Fastbin_dup
 House of force
 House of spirit
 House of lore
 Poison Null Byte
 등등…
성균관대학교 H.I.T

25. 25

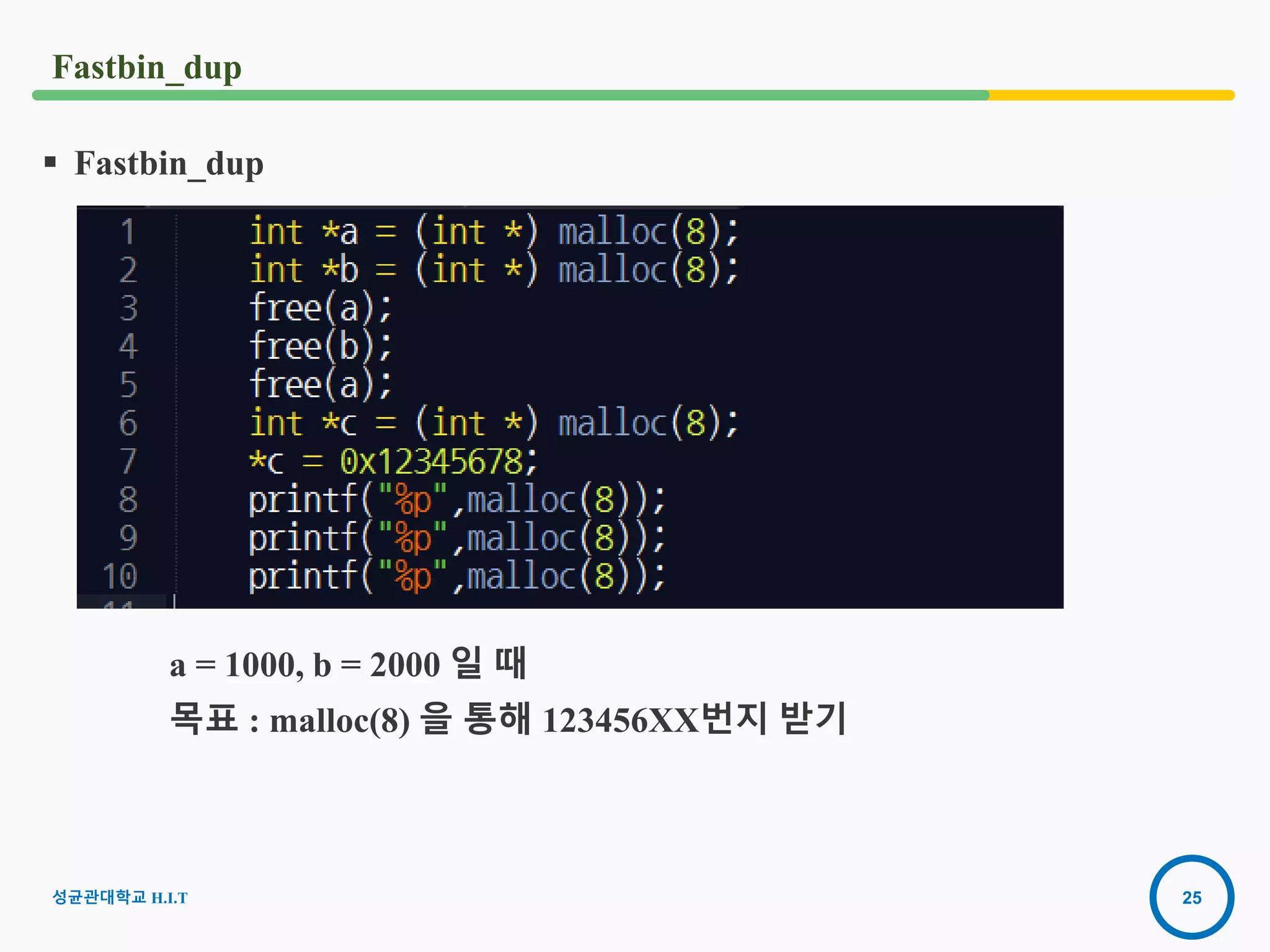

 Fastbin_dup
a = 1000, b = 2000 일 때
목표 : malloc(8) 을 통해 123456XX번지 받기
Fastbin_dup
성균관대학교 H.I.T

26. 26

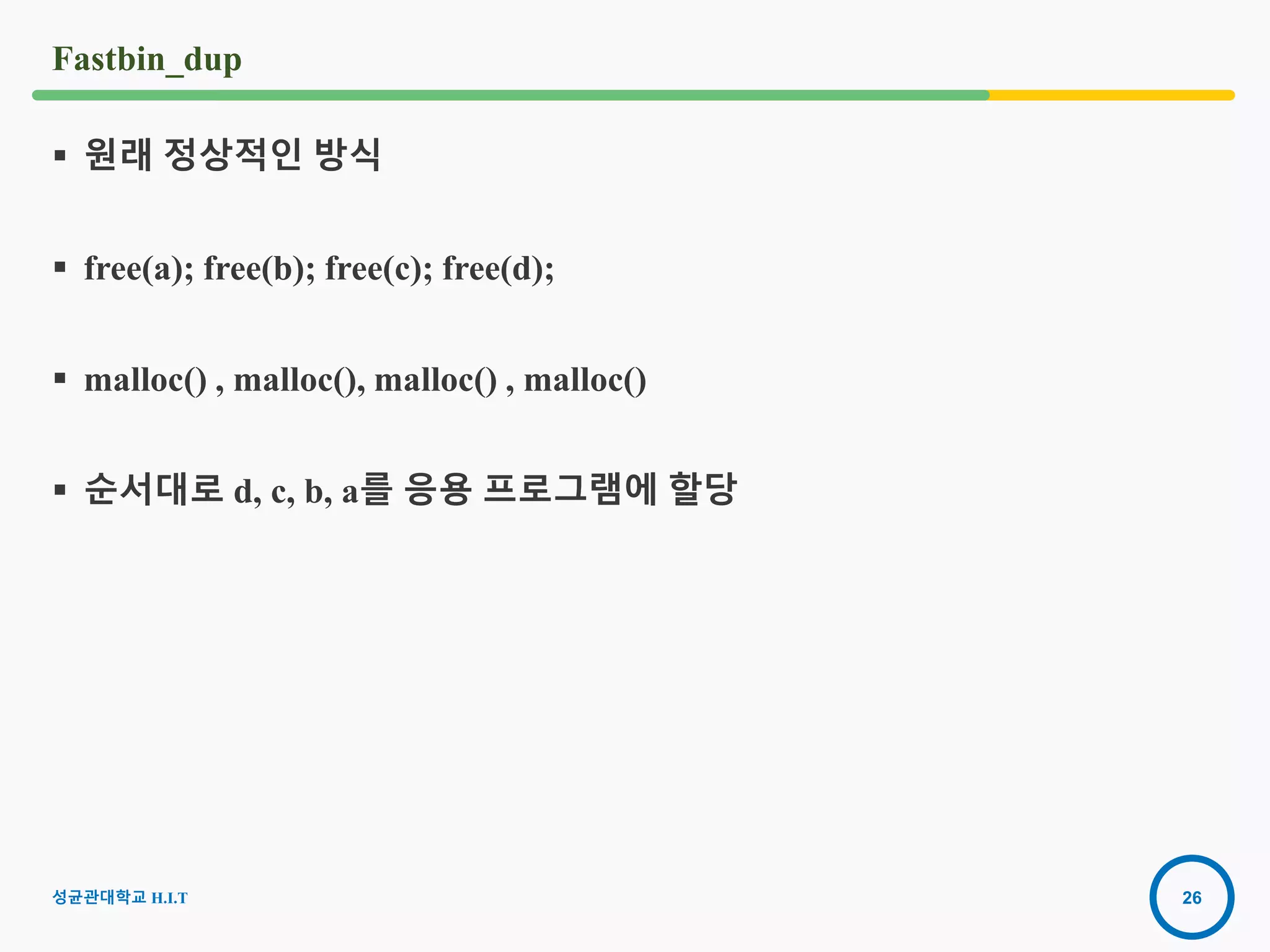

Fastbin_dup
 원래 정상적인 방식
 free(a); free(b); free(c); free(d);
 malloc() , malloc(), malloc() , malloc()
 순서대로 d, c, b, a를 응용 프로그램에 할당
성균관대학교 H.I.T

27. 27

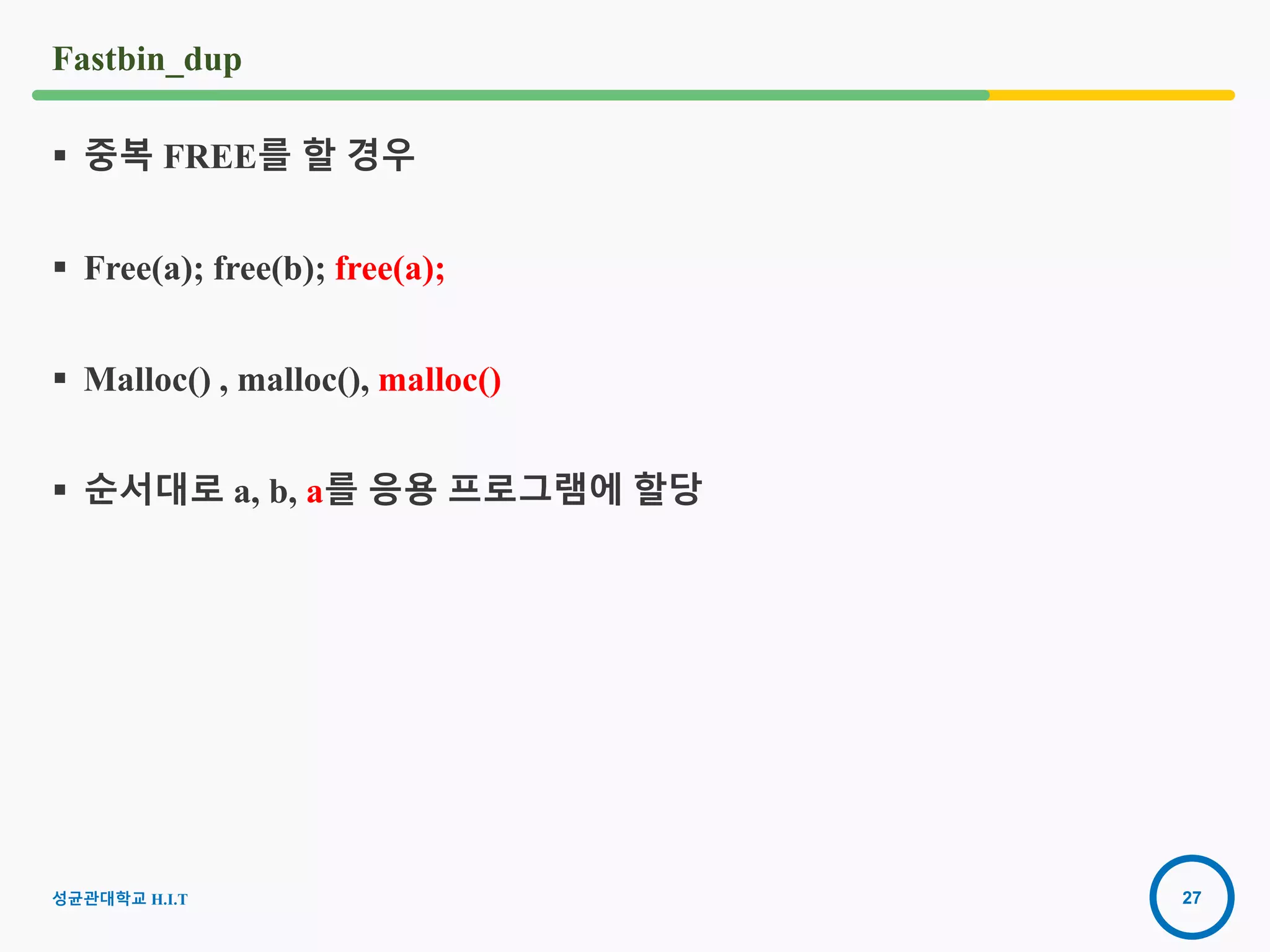

Fastbin_dup
 중복 FREE를 할 경우
 Free(a); free(b); free(a);
 Malloc() , malloc(), malloc()
 순서대로 a, b, a를 응용 프로그램에 할당
성균관대학교 H.I.T

28. 28

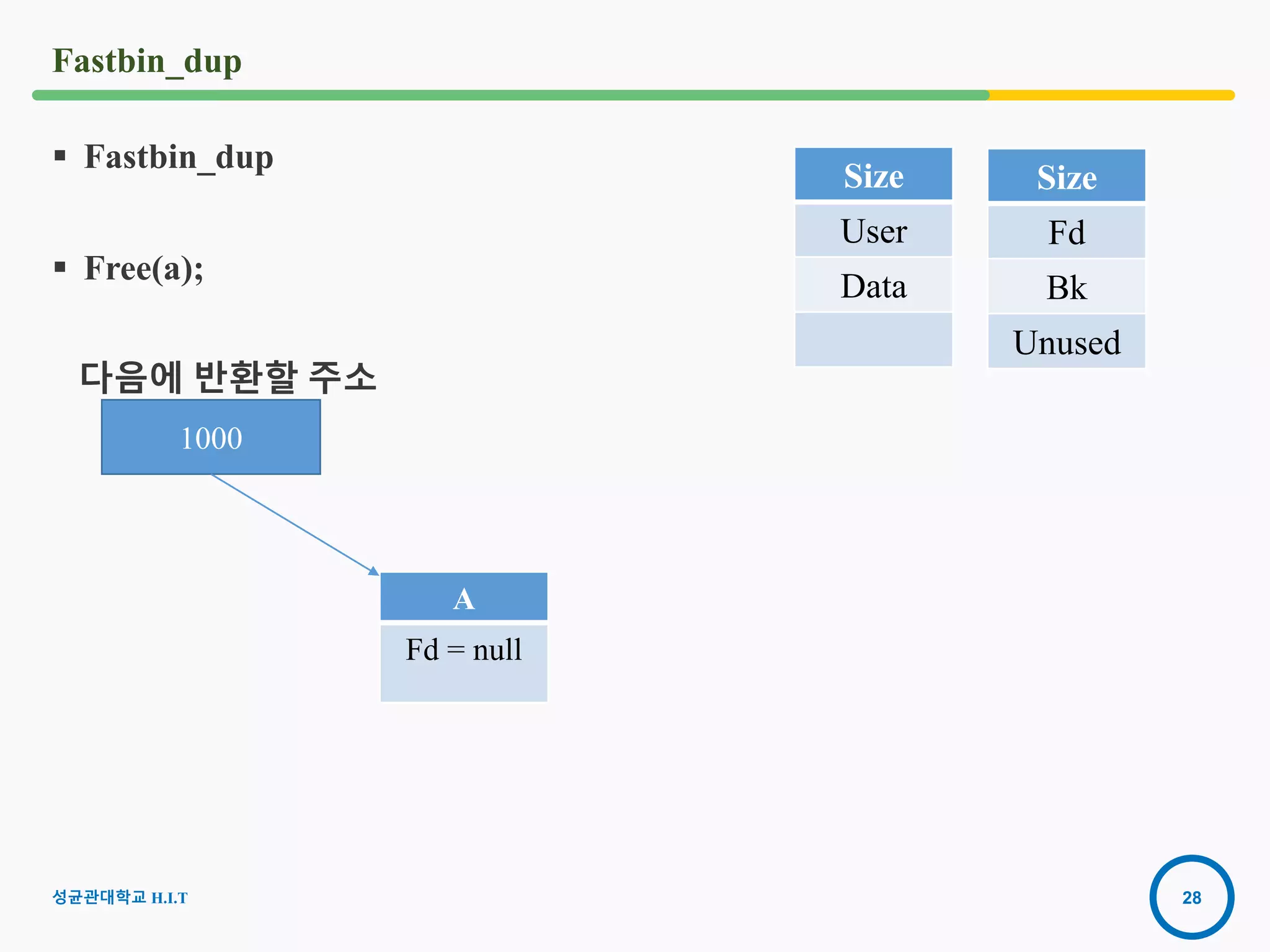

Fastbin_dup
 Fastbin_dup
 Free(a);
다음에 반환할 주소
A
Fd = null
1000
Size
Fd
Bk
Unused
Size
User
Data
성균관대학교 H.I.T

29. 29

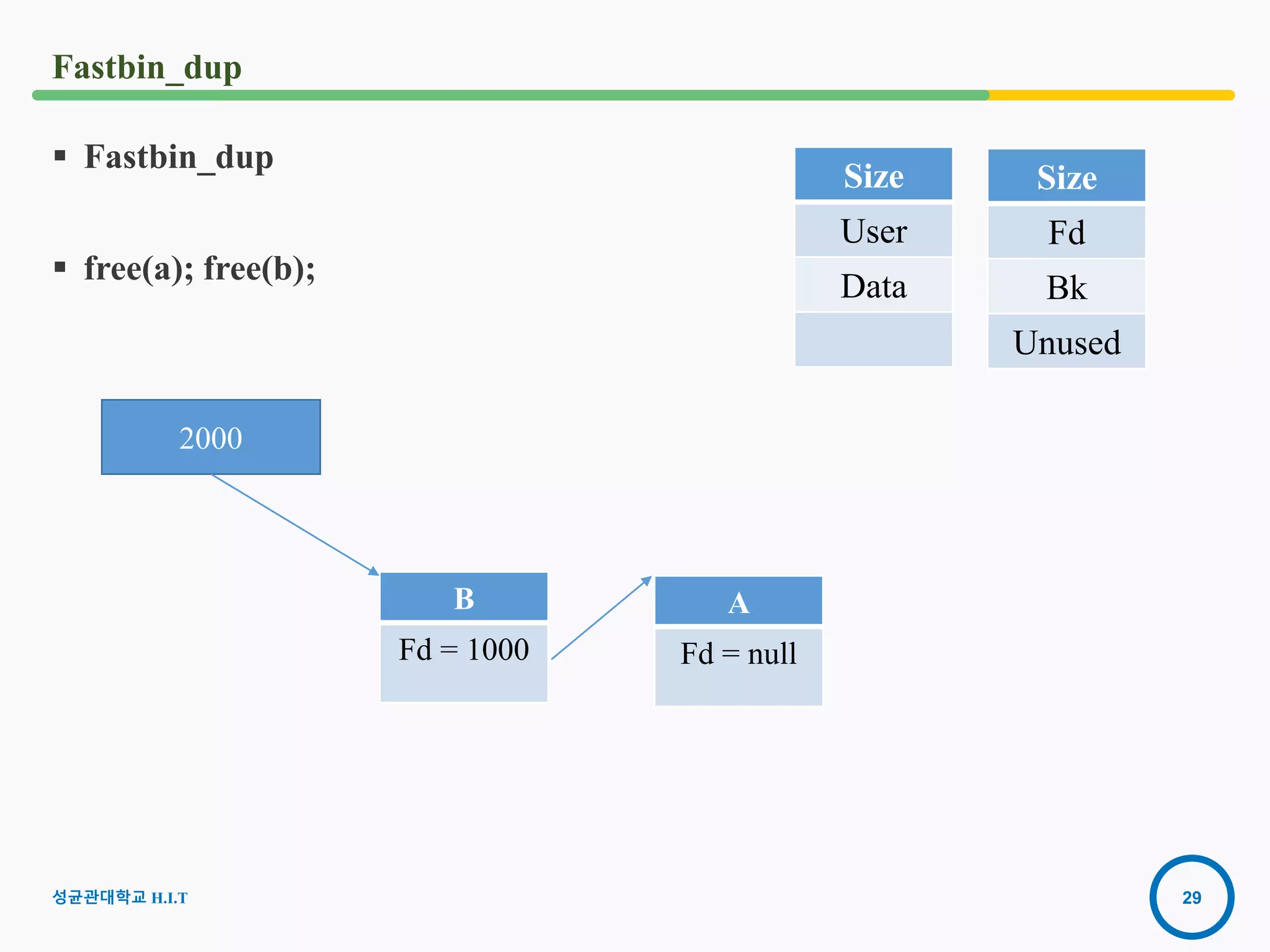

Fastbin_dup
 Fastbin_dup
 free(a); free(b);
B
Fd = 1000
2000
Size
Fd
Bk
Unused
Size
User
Data
A
Fd = null
성균관대학교 H.I.T

30. 30

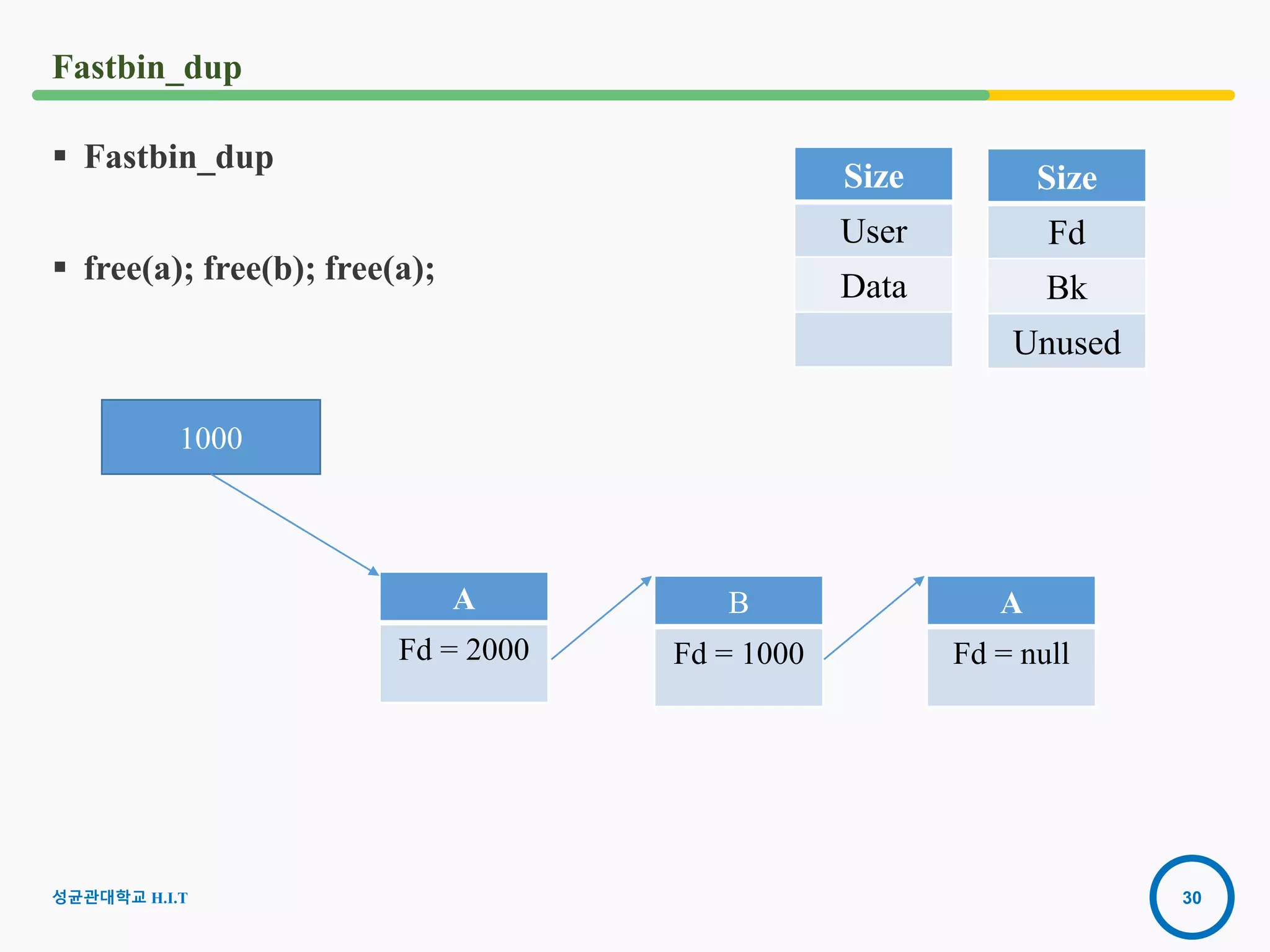

Fastbin_dup
 Fastbin_dup
 free(a); free(b); free(a);
A
Fd = 2000
1000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A
Fd = null
성균관대학교 H.I.T

31. 31
Fastbin_dup
 Fastbin_dup
 free(a); free(b); free(a);
A
Fd = 2000
1000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A
Fd = 2000
성균관대학교 H.I.T

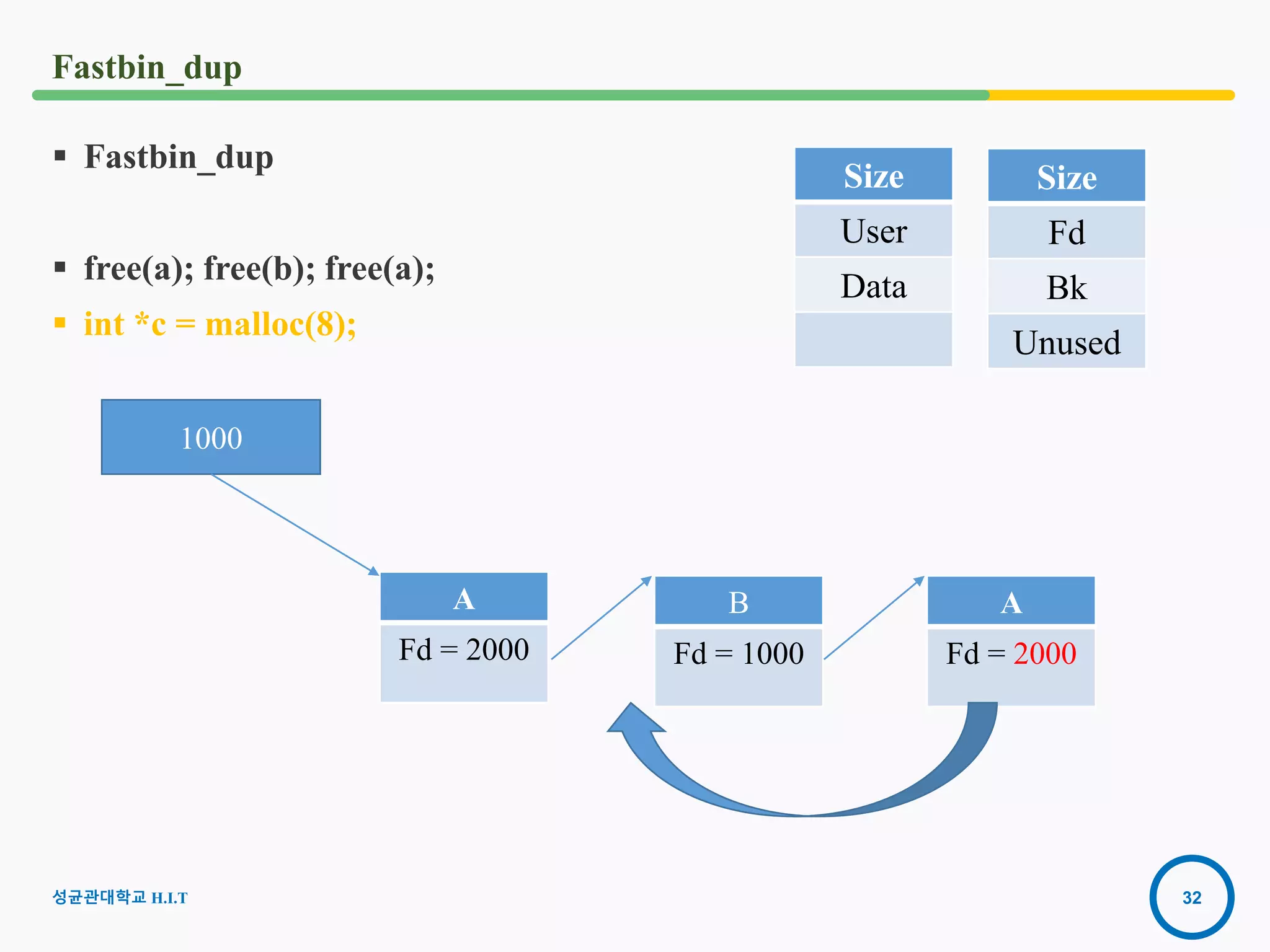

32. 32
Fastbin_dup
 Fastbin_dup
 free(a); free(b); free(a);
 int *c = malloc(8);
A
Fd = 2000
1000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A
Fd = 2000
성균관대학교 H.I.T

33. 33
Fastbin_dup
 Fastbin_dup

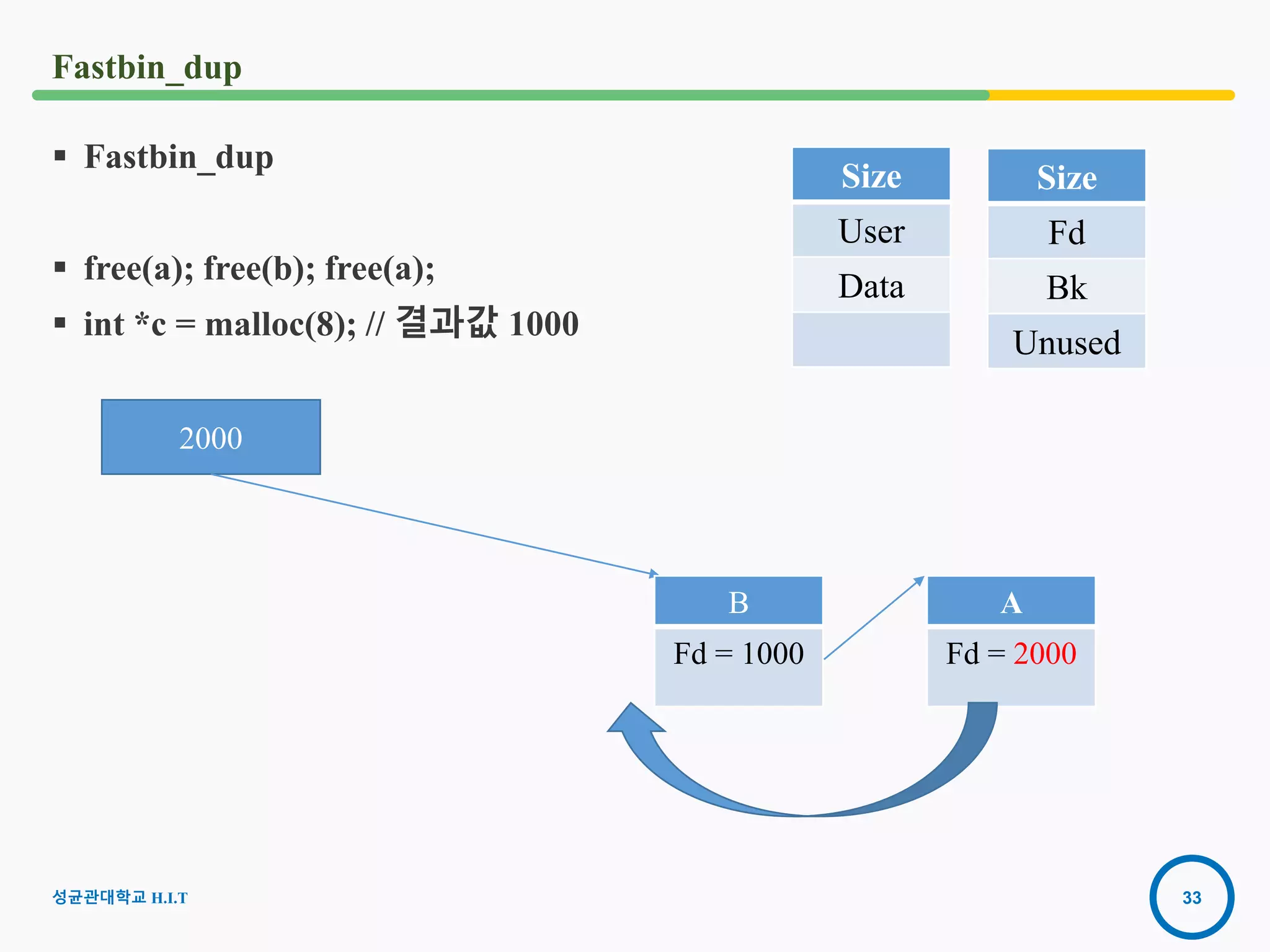

 free(a); free(b); free(a);
 int *c = malloc(8); // 결과값 1000
2000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A
Fd = 2000
성균관대학교 H.I.T

34. 34

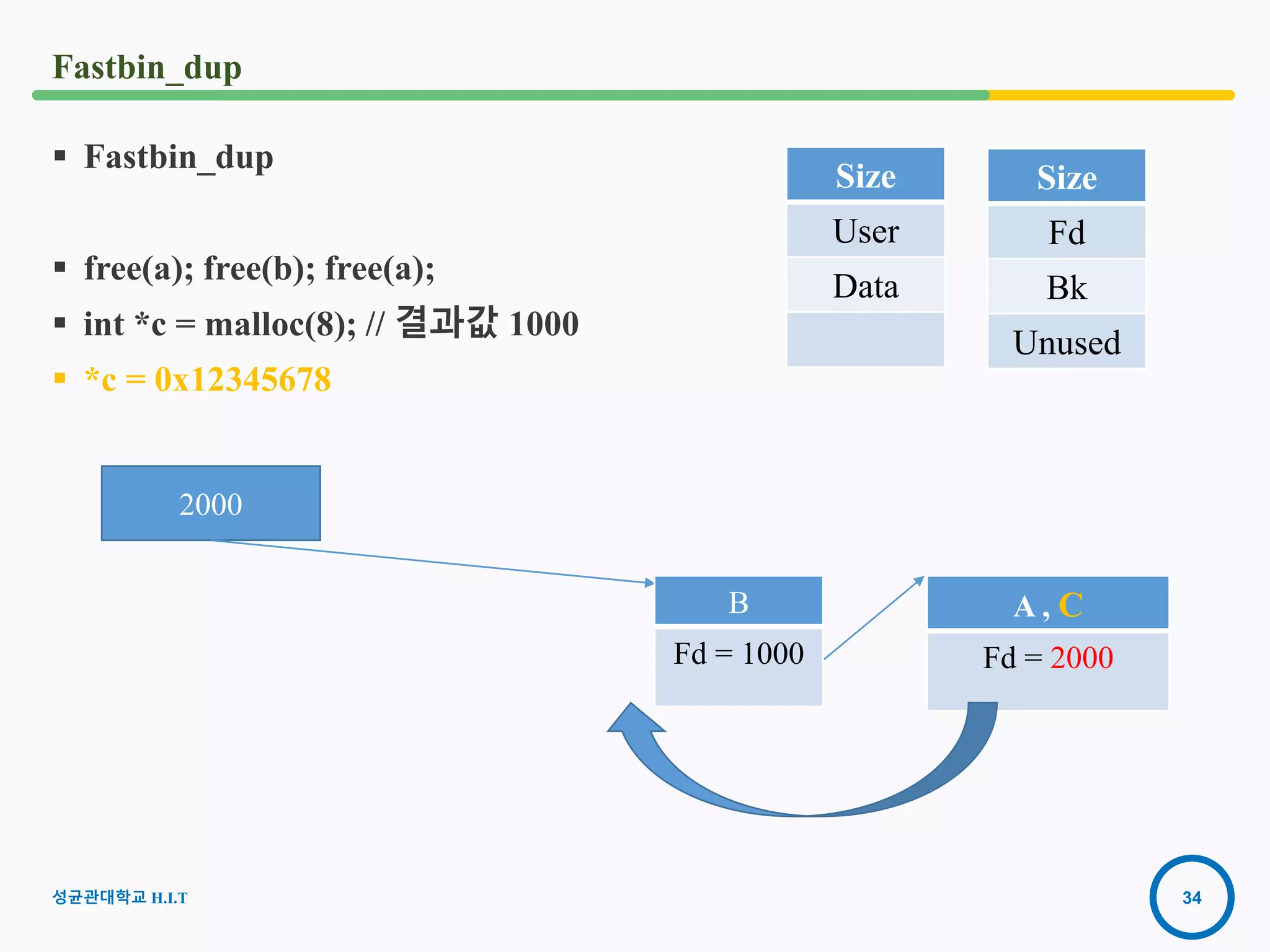

Fastbin_dup
 Fastbin_dup
 free(a); free(b); free(a);
 int *c = malloc(8); // 결과값 1000
 *c = 0x12345678
2000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A , C
Fd = 2000
성균관대학교 H.I.T

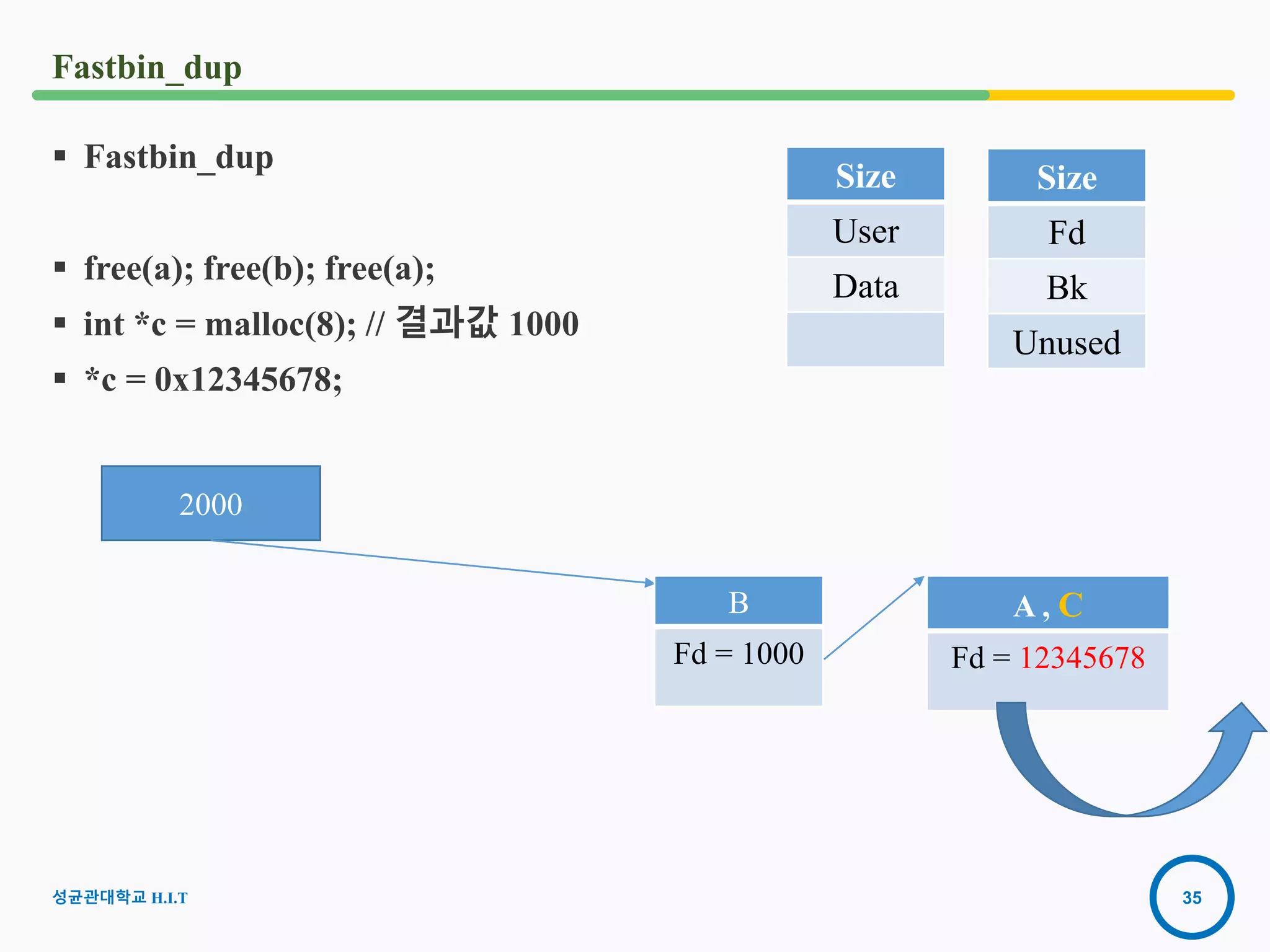

35. 35
Fastbin_dup
 Fastbin_dup
 free(a); free(b); free(a);
 int *c = malloc(8); // 결과값 1000
 *c = 0x12345678;
2000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A , C
Fd = 12345678
성균관대학교 H.I.T

36. 36

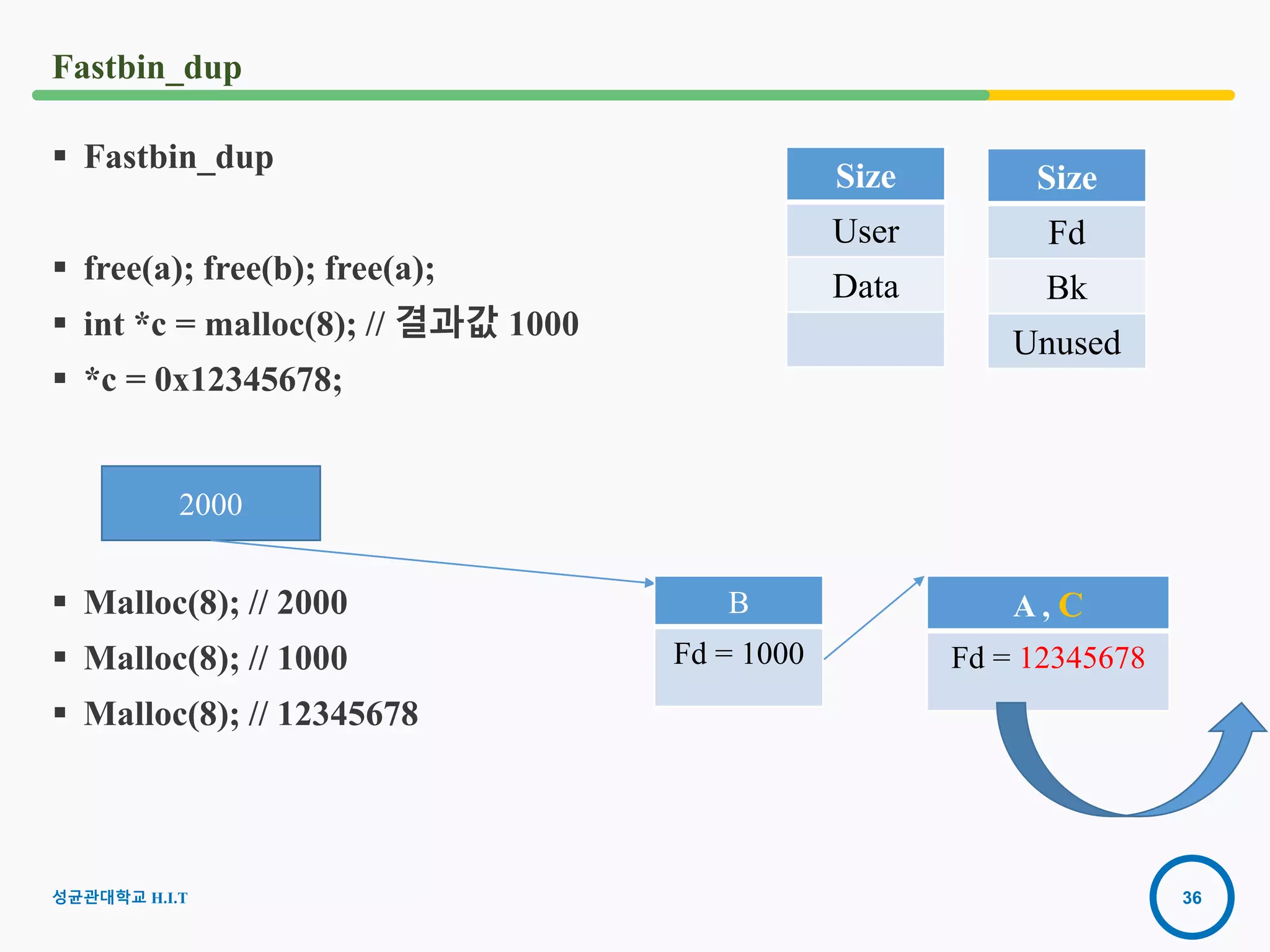

Fastbin_dup
 Fastbin_dup
 free(a); free(b); free(a);
 int *c = malloc(8); // 결과값 1000
 *c = 0x12345678;
 Malloc(8); // 2000
 Malloc(8); // 1000
 Malloc(8); // 12345678
2000
Size
Fd
Bk
Unused
Size
User
Data
B
Fd = 1000
A , C
Fd = 12345678
성균관대학교 H.I.T

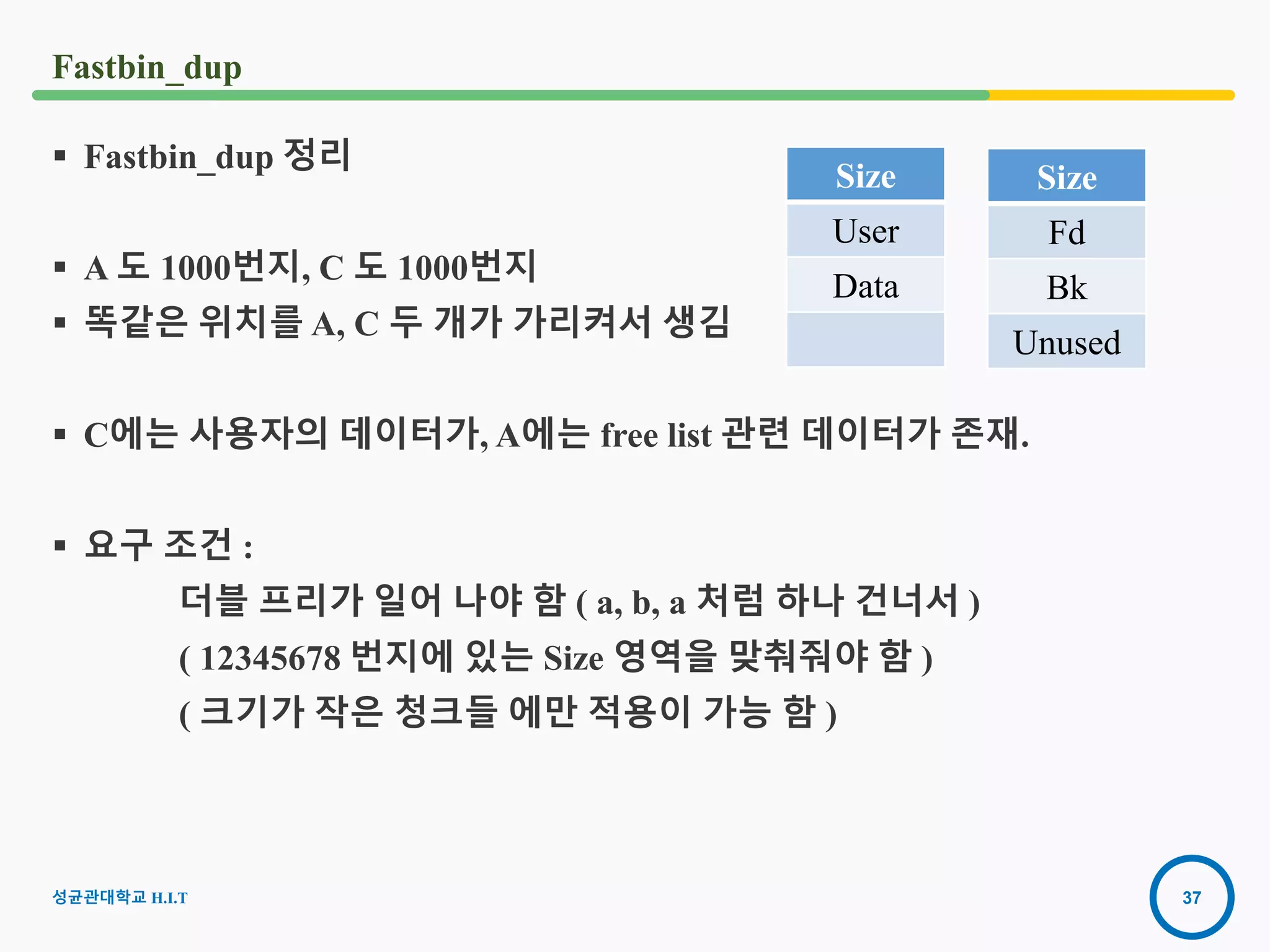

37. 37
Fastbin_dup
 Fastbin_dup 정리
 A 도 1000번지, C 도 1000번지
 똑같은 위치를 A, C 두 개가 가리켜서 생김
 C에는 사용자의 데이터가, A에는 free list 관련 데이터가 존재.
 요구 조건 :
더블 프리가 일어 나야 함 ( a, b, a 처럼 하나 건너서 )
( 12345678 번지에 있는 Size 영역을 맞춰줘야 함 )
( 크기가 작은 청크들 에만 적용이 가능 함 )
Size
Fd
Bk
Unused
Size
User
Data
성균관대학교 H.I.T

38. 38

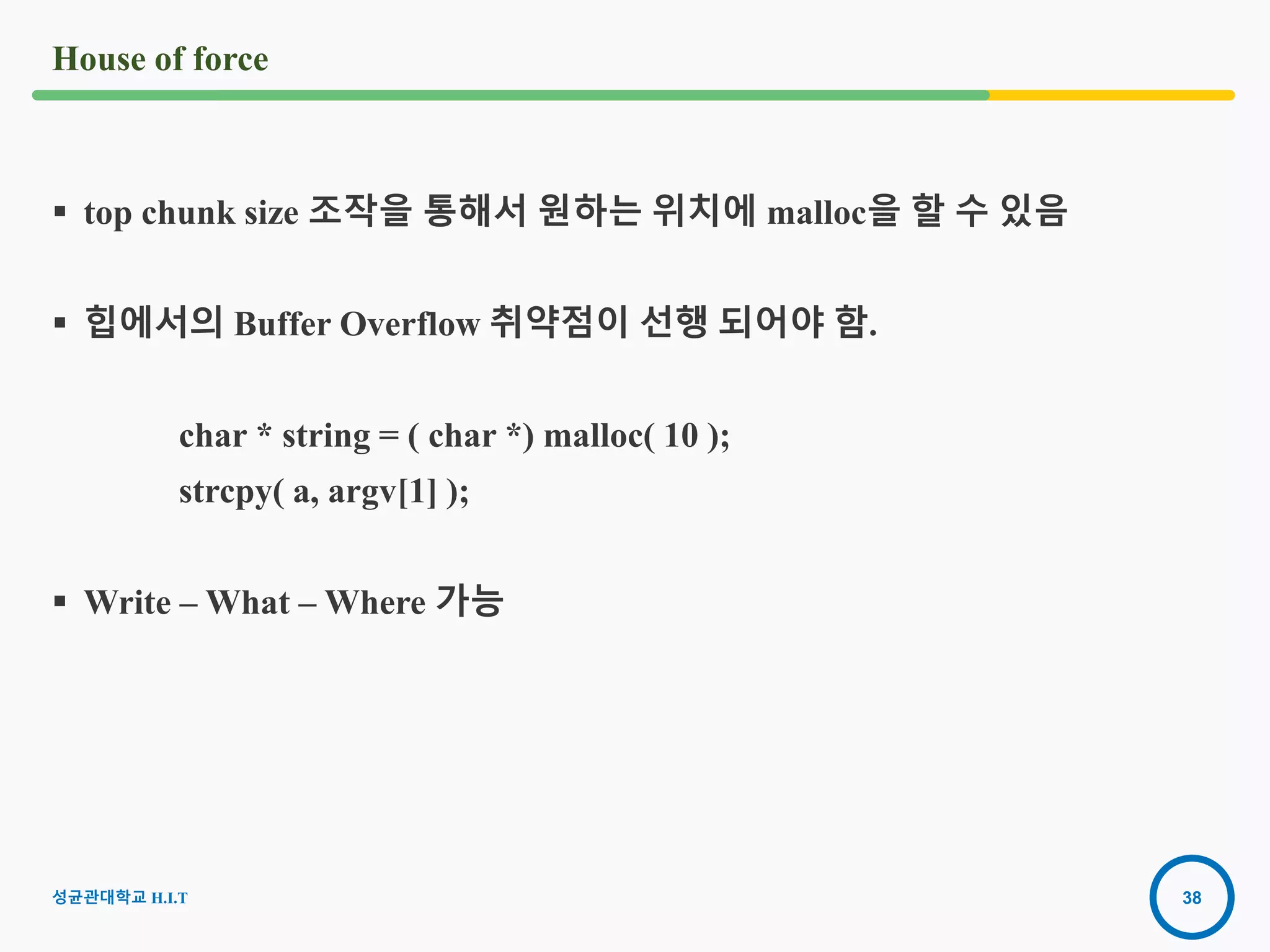

House of force
 top chunk size 조작을 통해서 원하는 위치에 malloc을 할 수 있음
 힙에서의 Buffer Overflow 취약점이 선행 되어야 함.
char * string = ( char *) malloc( 10 );
strcpy( a, argv[1] );
 Write – What – Where 가능
성균관대학교 H.I.T

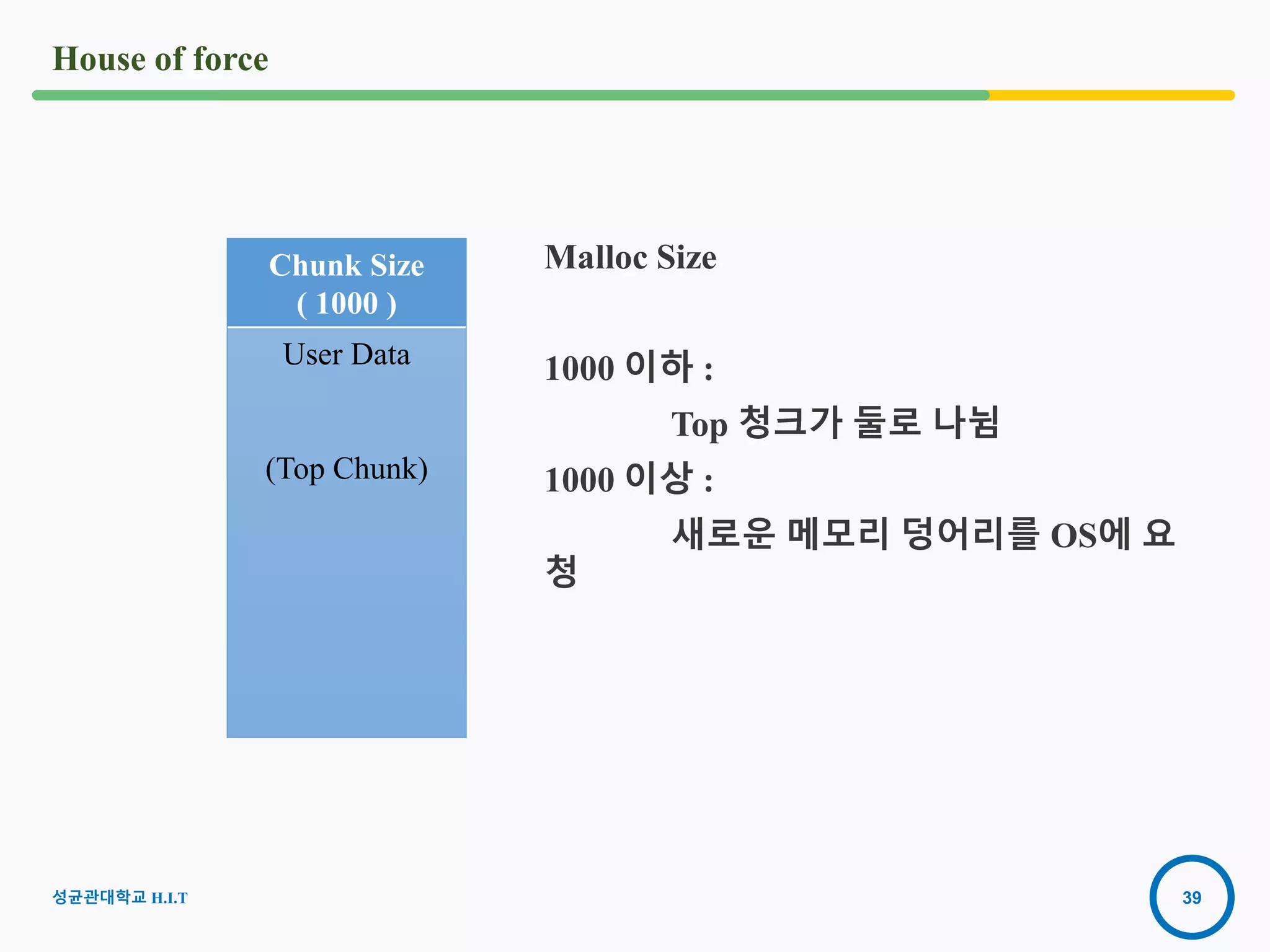

39. 39
House of force
Chunk Size
( 1000 )
User Data
(Top Chunk)
성균관대학교 H.I.T
Malloc Size
1000 이하 :
Top 청크가 둘로 나뉨
1000 이상 :
새로운 메모리 덩어리를 OS에 요
청

40. 40

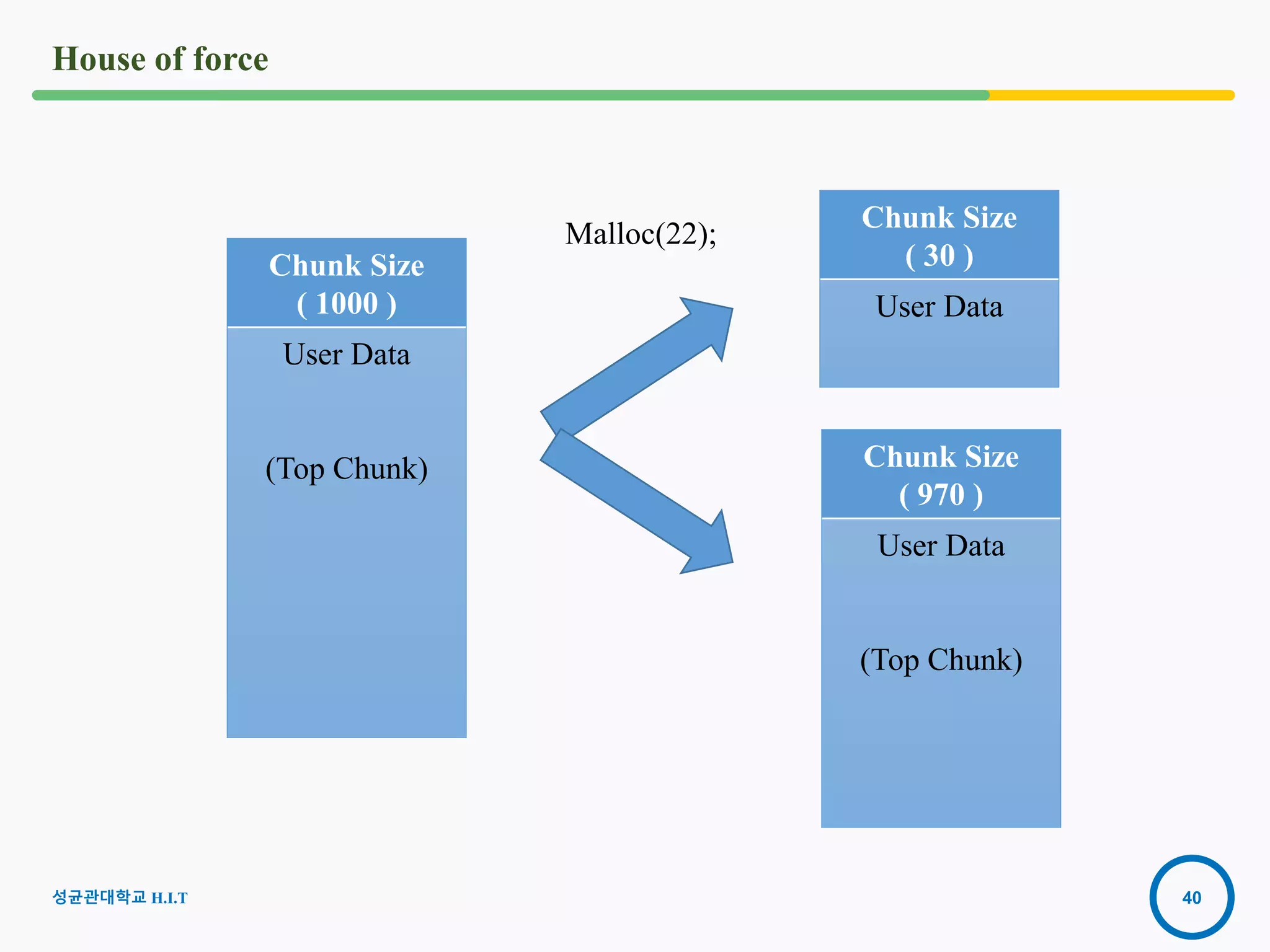

House of force
Chunk Size
( 1000 )
User Data
(Top Chunk)
Chunk Size
( 30 )
User Data
Chunk Size
( 970 )
User Data
(Top Chunk)
Malloc(22);
성균관대학교 H.I.T

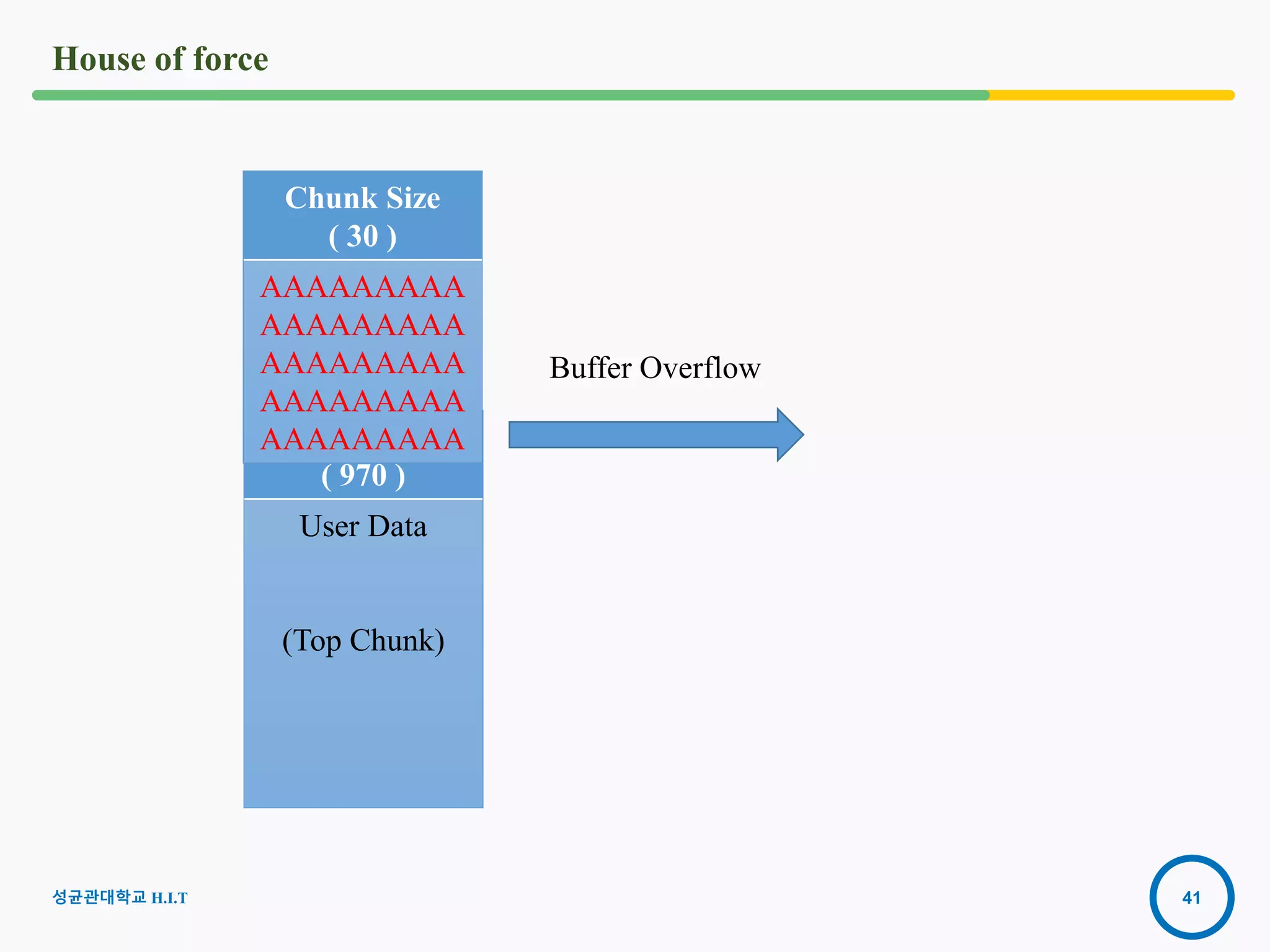

41. 41
House of force
Chunk Size
( 970 )
User Data
(Top Chunk)
Chunk Size
( 30 )
AAAAAAAAA
AAAAAAAAA
AAAAAAAAA
AAAAAAAAA
AAAAAAAAA
Buffer Overflow
성균관대학교 H.I.T

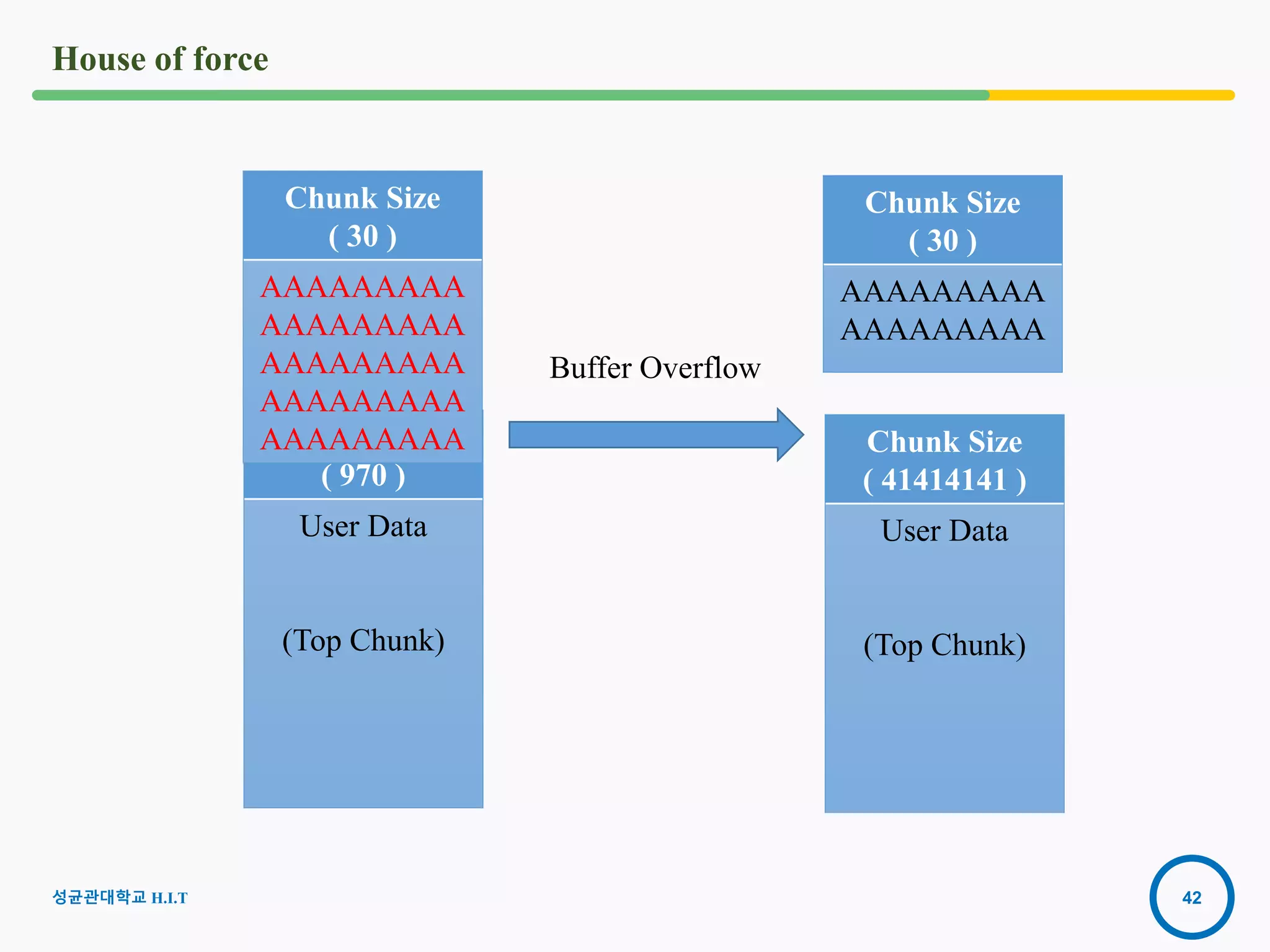

42. 42
House of force
Chunk Size
( 970 )
User Data
(Top Chunk)
Chunk Size
( 30 )
AAAAAAAAA
AAAAAAAAA
Chunk Size
( 41414141 )
User Data
(Top Chunk)
Buffer Overflow
성균관대학교 H.I.T
Chunk Size
( 30 )
AAAAAAAAA
AAAAAAAAA
AAAAAAAAA
AAAAAAAAA
AAAAAAAAA

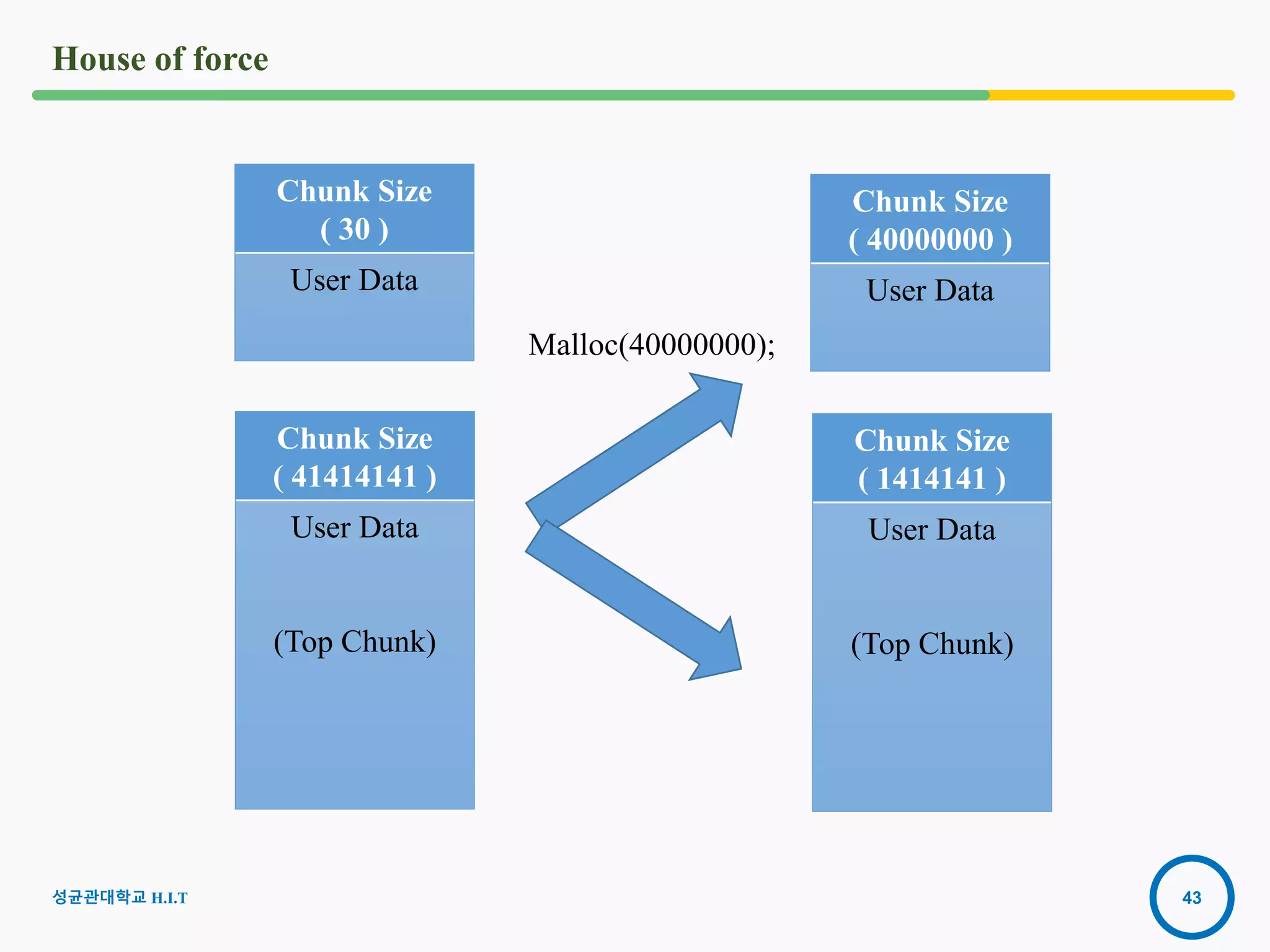

43. 43
House of force
Chunk Size
( 40000000 )
User Data
Chunk Size
( 1414141 )
User Data
(Top Chunk)
Malloc(40000000);
성균관대학교 H.I.T
Chunk Size
( 41414141 )
User Data
(Top Chunk)
Chunk Size
( 30 )
User Data

44. 44

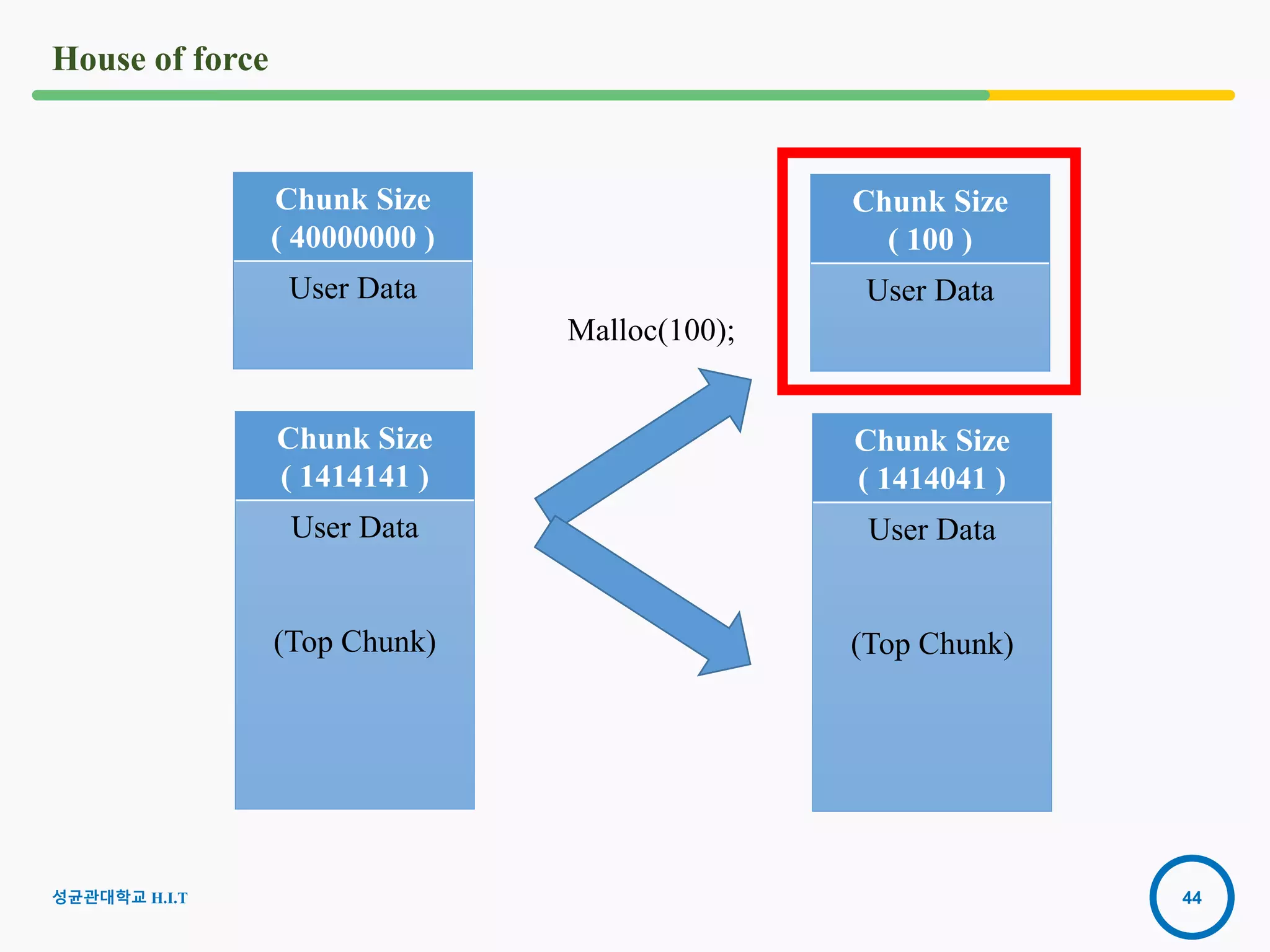

House of force
Malloc(100);
Chunk Size
( 100 )
User Data
Chunk Size
( 1414041 )
User Data
(Top Chunk)
Chunk Size
( 40000000 )
User Data
Chunk Size
( 1414141 )
User Data
(Top Chunk)
성균관대학교 H.I.T

45. 45
House of force
Chunk Size
( 100 )
User Data
성균관대학교 H.I.T

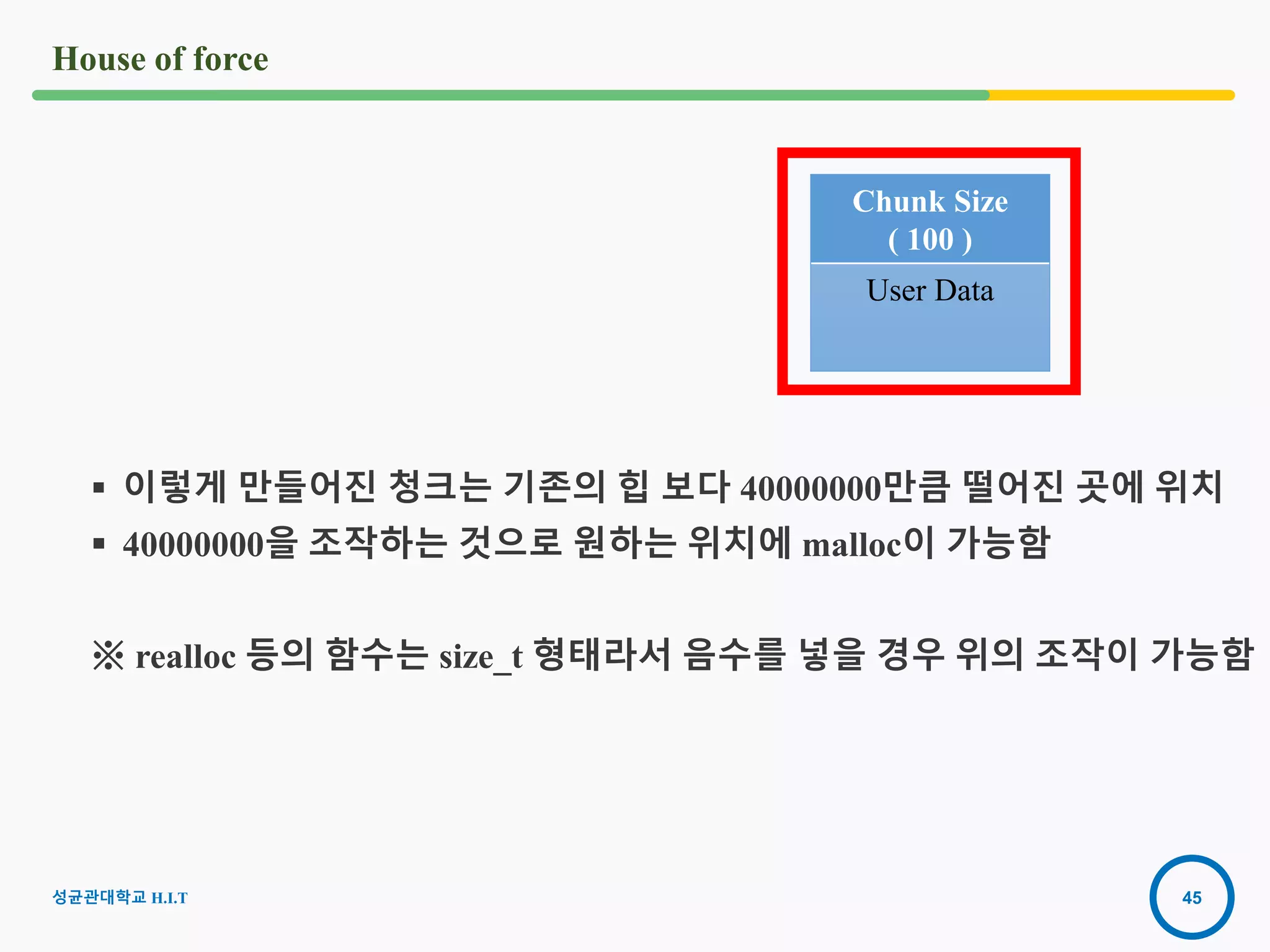

 이렇게 만들어진 청크는 기존의 힙 보다 40000000만큼 떨어진 곳에 위치
 40000000을 조작하는 것으로 원하는 위치에 malloc이 가능함
※ realloc 등의 함수는 size_t 형태라서 음수를 넣을 경우 위의 조작이 가능함

46. 46

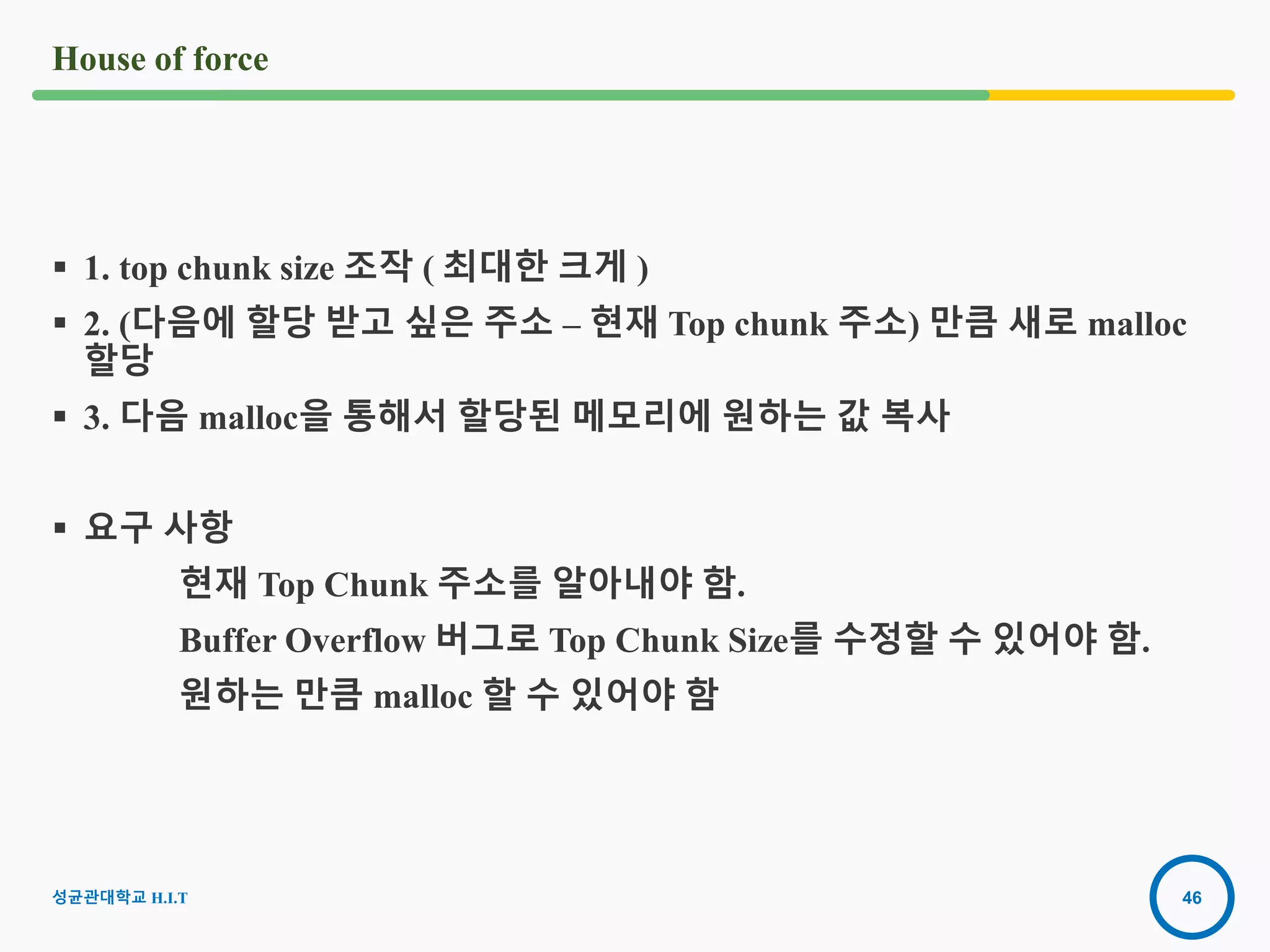

House of force
 1. top chunk size 조작 ( 최대한 크게 )
 2. (다음에 할당 받고 싶은 주소 – 현재 Top chunk 주소) 만큼 새로 malloc
할당
 3. 다음 malloc을 통해서 할당된 메모리에 원하는 값 복사
 요구 사항
현재 Top Chunk 주소를 알아내야 함.
Buffer Overflow 버그로 Top Chunk Size를 수정할 수 있어야 함.
원하는 만큼 malloc 할 수 있어야 함
성균관대학교 H.I.T

47. 47
Poison Null Byte
This Chunk Size의 N , M , P
PREV_INUSE (P)
바로 이전 청크가 할당된 경우
IS_MMAPPED (M)
현재 청크가 mmap을 통해
할당된 경우
NON_MAIN_ARENA (N)
성균관대학교 H.I.T

48. 48

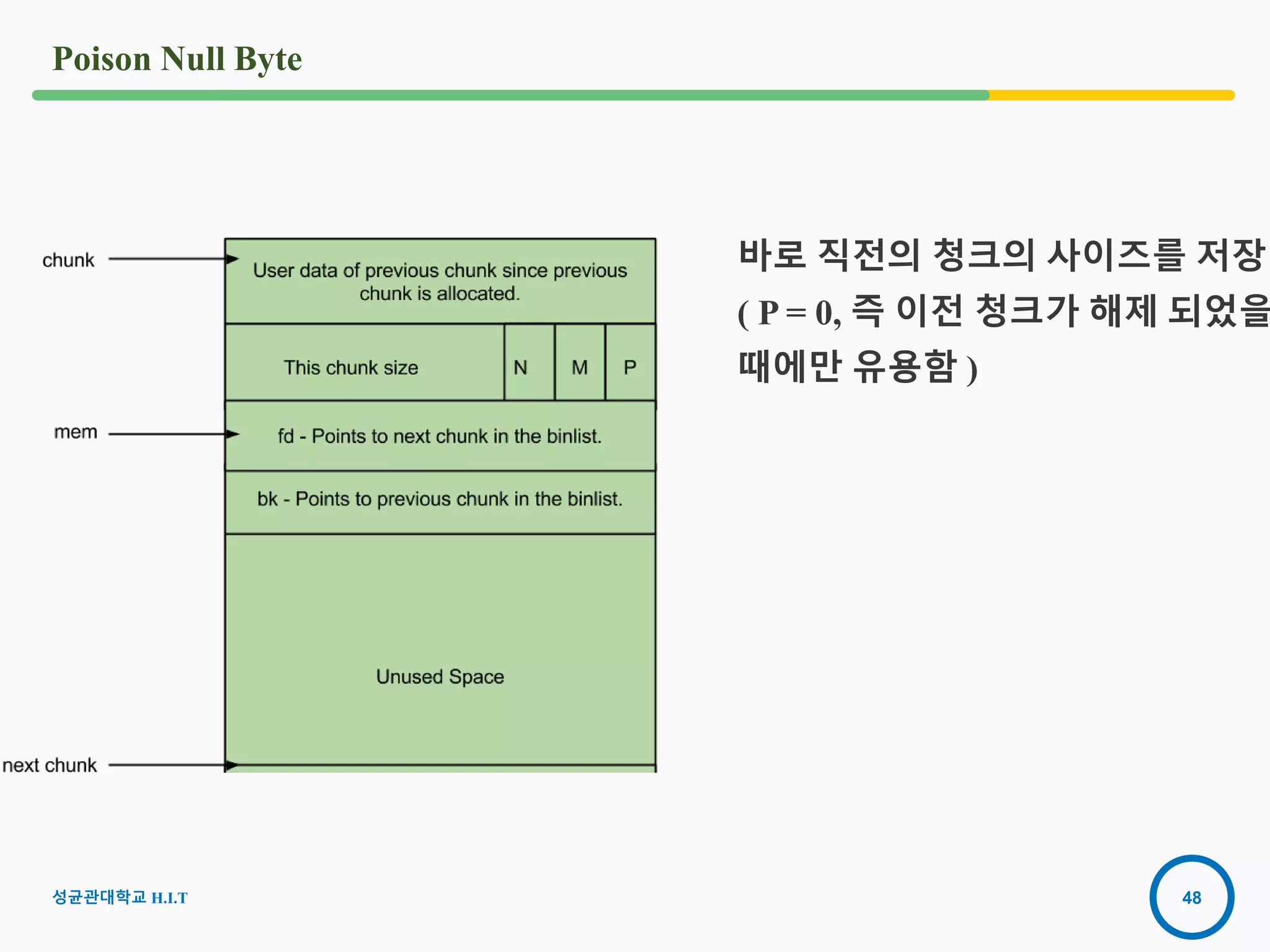

Poison Null Byte
바로 직전의 청크의 사이즈를 저장
( P = 0, 즉 이전 청크가 해제 되었을
때에만 유용함 )
성균관대학교 H.I.T

49. 49

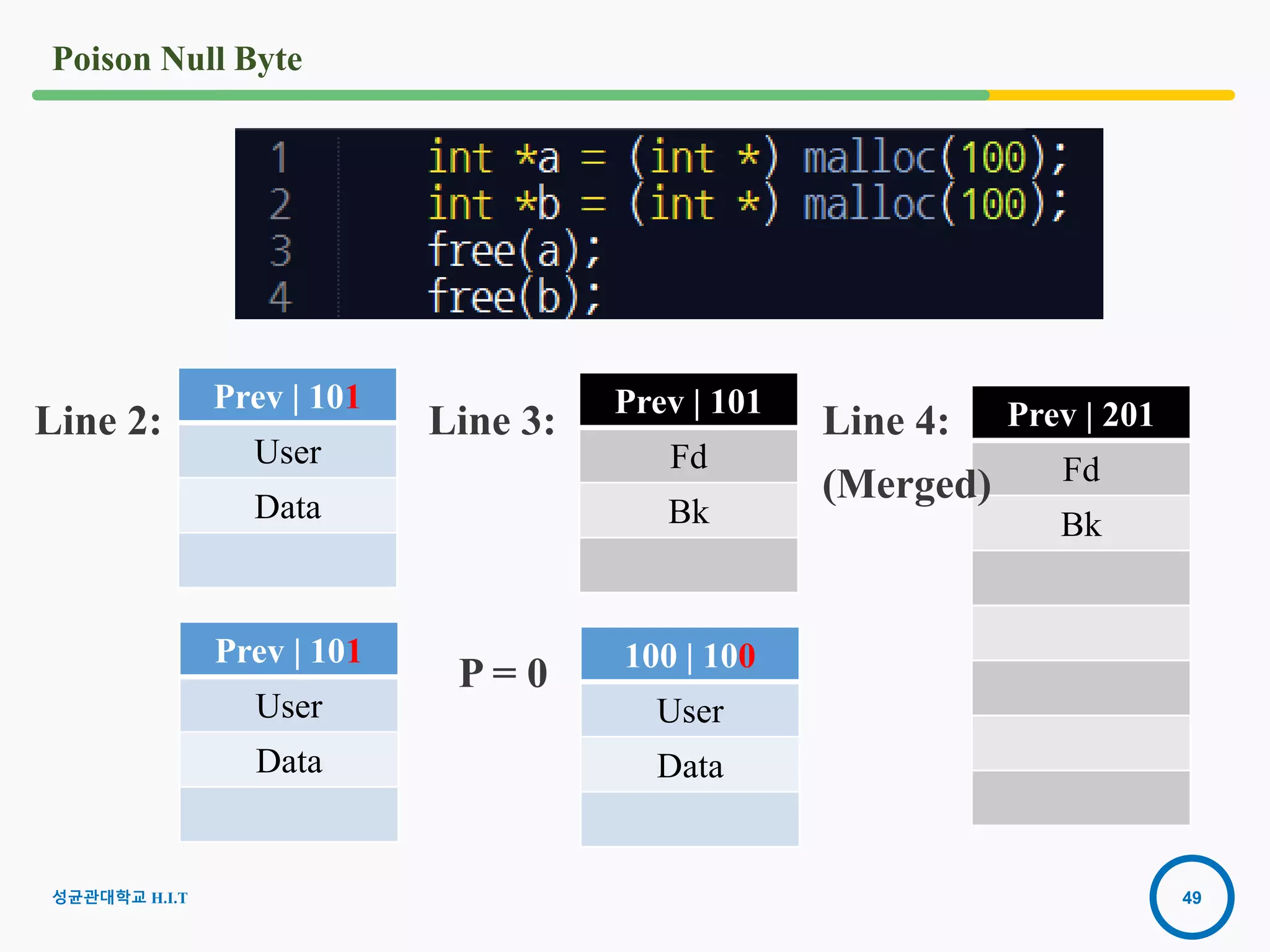

Poison Null Byte
Prev | 101
User
Data
Line 2:
P = 0
Prev | 101
User
Data
Prev | 101
Fd
Bk
100 | 100
User
Data
Prev | 201
Fd
Bk
성균관대학교 H.I.T
Line 3: Line 4:
(Merged)

50. 50
Poison Null Byte

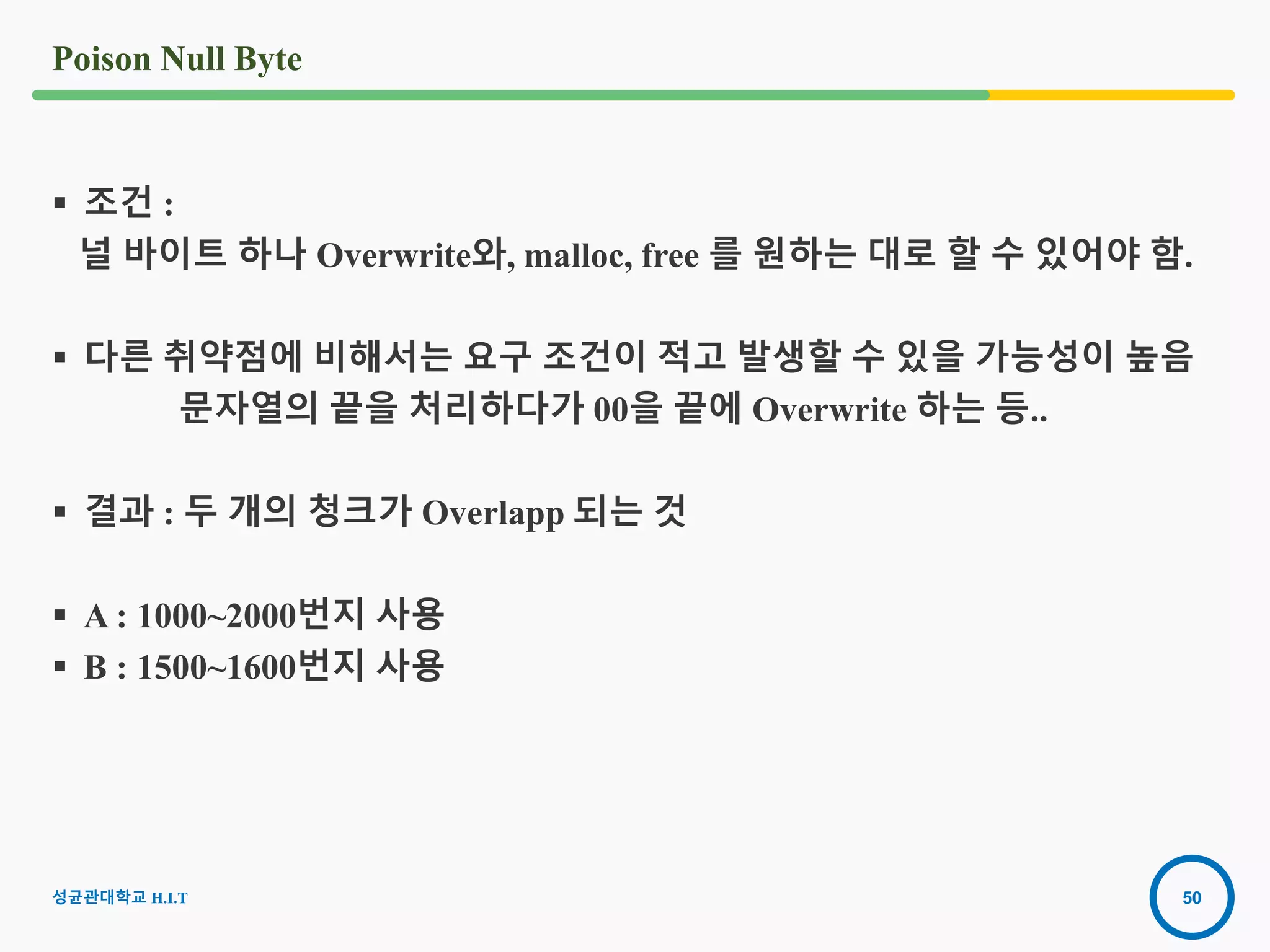

성균관대학교 H.I.T
 조건 :
널 바이트 하나 Overwrite와, malloc, free 를 원하는 대로 할 수 있어야 함.
 다른 취약점에 비해서는 요구 조건이 적고 발생할 수 있을 가능성이 높음
문자열의 끝을 처리하다가 00을 끝에 Overwrite 하는 등..
 결과 : 두 개의 청크가 Overlapp 되는 것
 A : 1000~2000번지 사용
 B : 1500~1600번지 사용

51. 51
Poison Null Byte

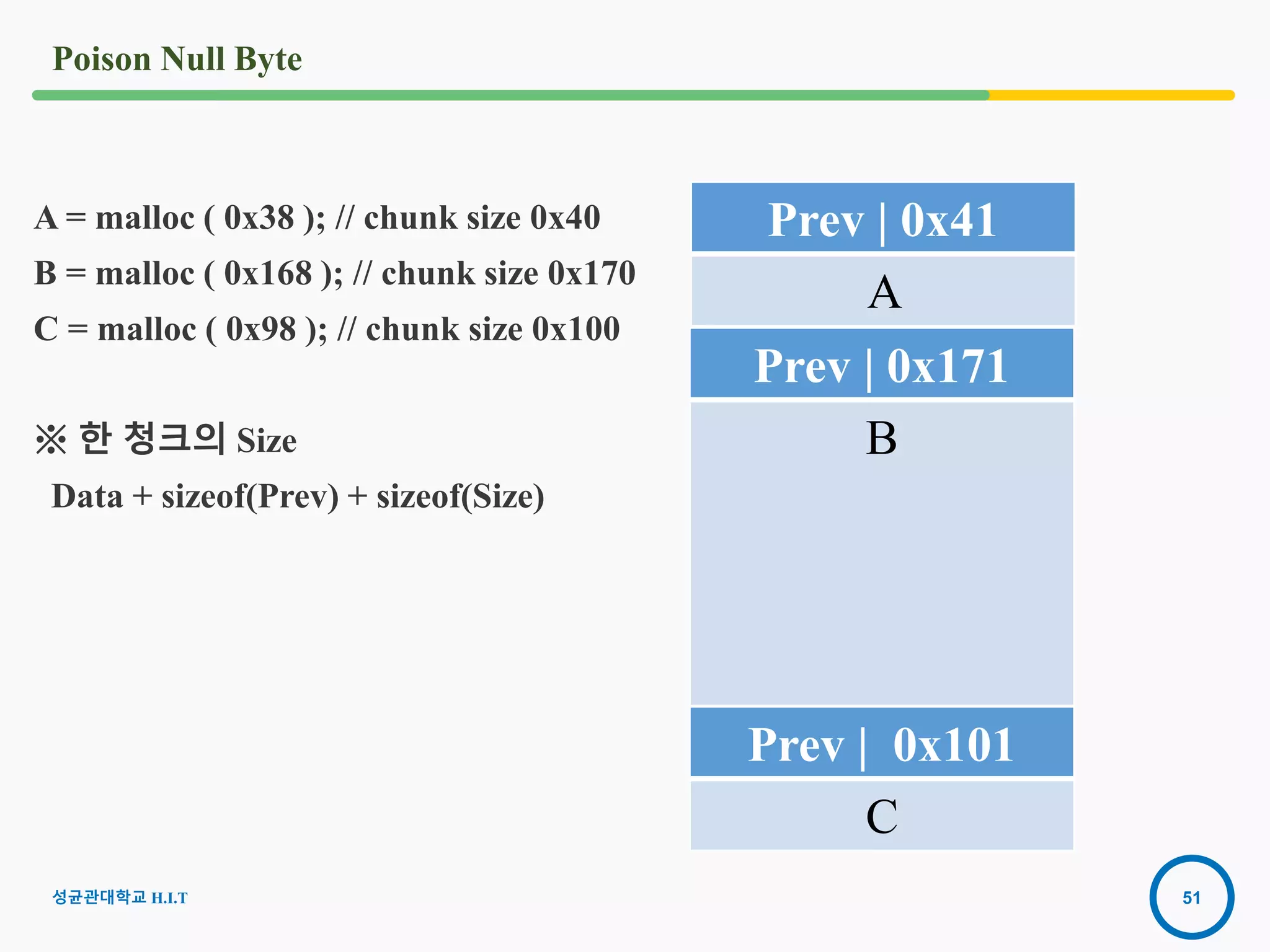

성균관대학교 H.I.T
Prev | 0x41
A
Prev | 0x171
B
Prev | 0x101
C
A = malloc ( 0x38 ); // chunk size 0x40
B = malloc ( 0x168 ); // chunk size 0x170
C = malloc ( 0x98 ); // chunk size 0x100
※ 한 청크의 Size
Data + sizeof(Prev) + sizeof(Size)

52. 52
Poison Null Byte
성균관대학교 H.I.T
Prev | 41
A
Prev | 171
B
Prev | 101
C
free(B)

53. 53
Poison Null Byte
성균관대학교 H.I.T

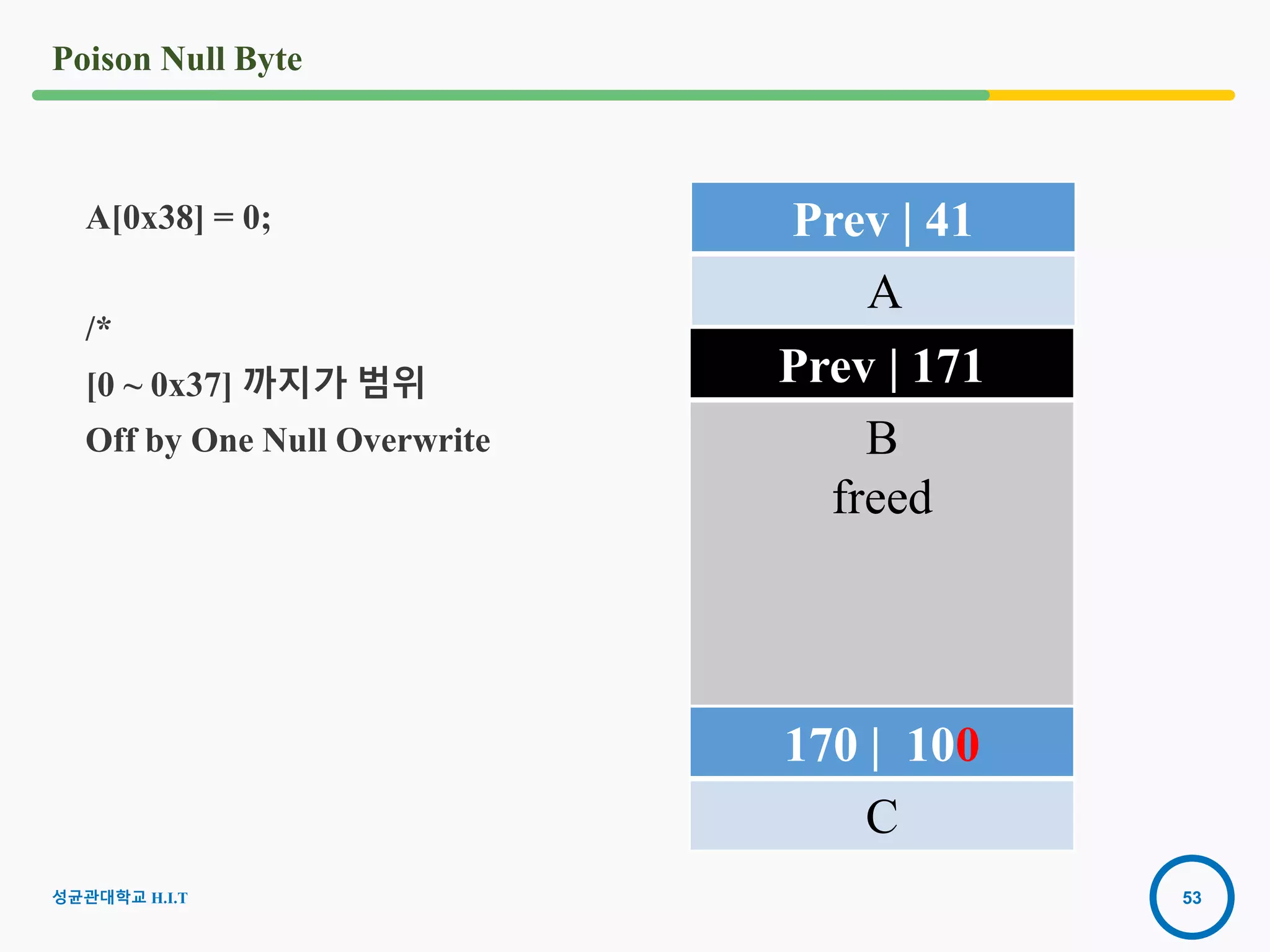

A[0x38] = 0;
/*
[0 ~ 0x37] 까지가 범위
Off by One Null Overwrite
Prev | 41
A
Prev | 171
B
freed
170 | 100
C

54. 54

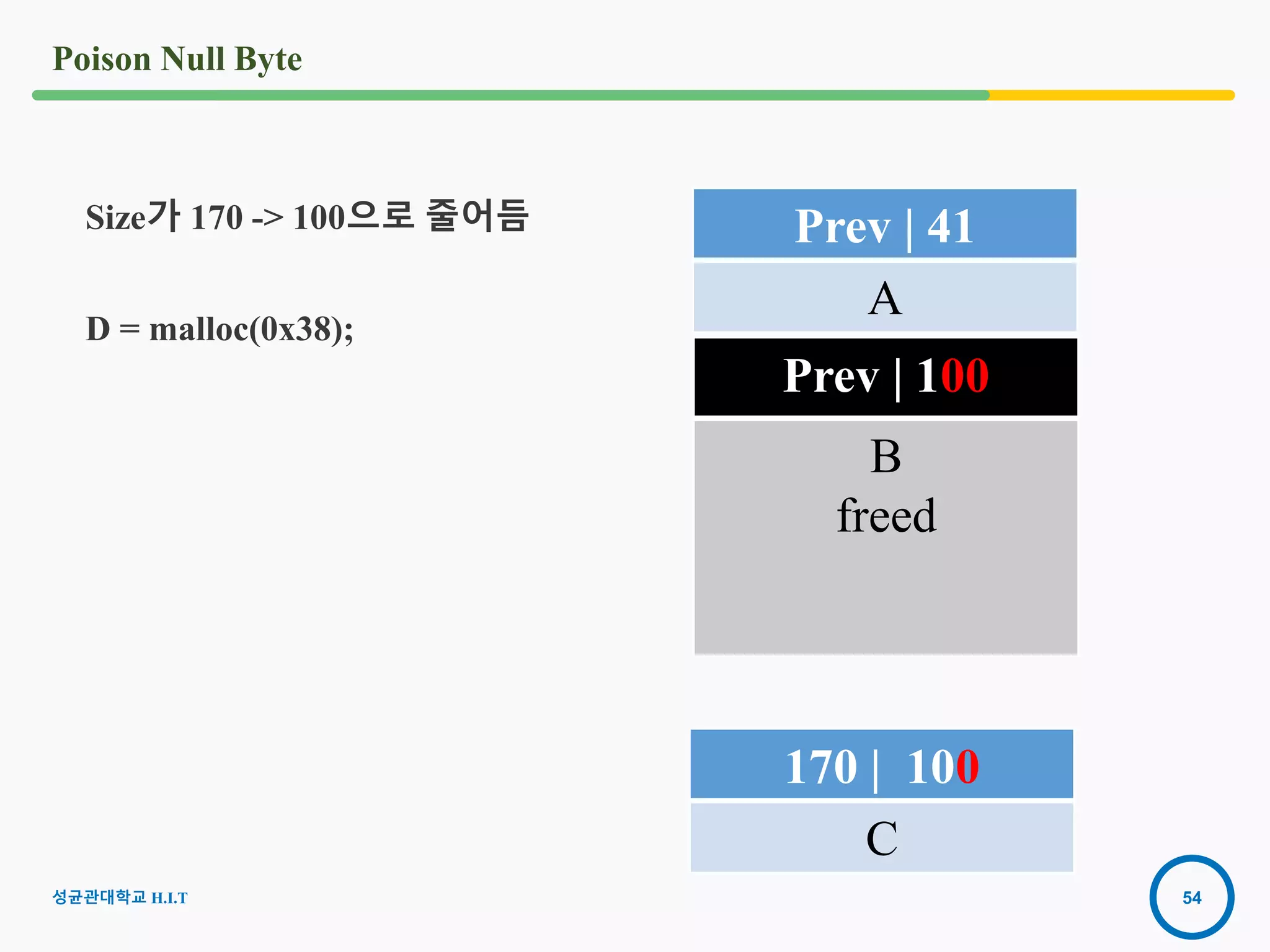

Poison Null Byte
성균관대학교 H.I.T
Size가 170 -> 100으로 줄어듬
D = malloc(0x38);
Prev | 100
B
freed
170 | 100
C
Prev | 41
A

55. 55

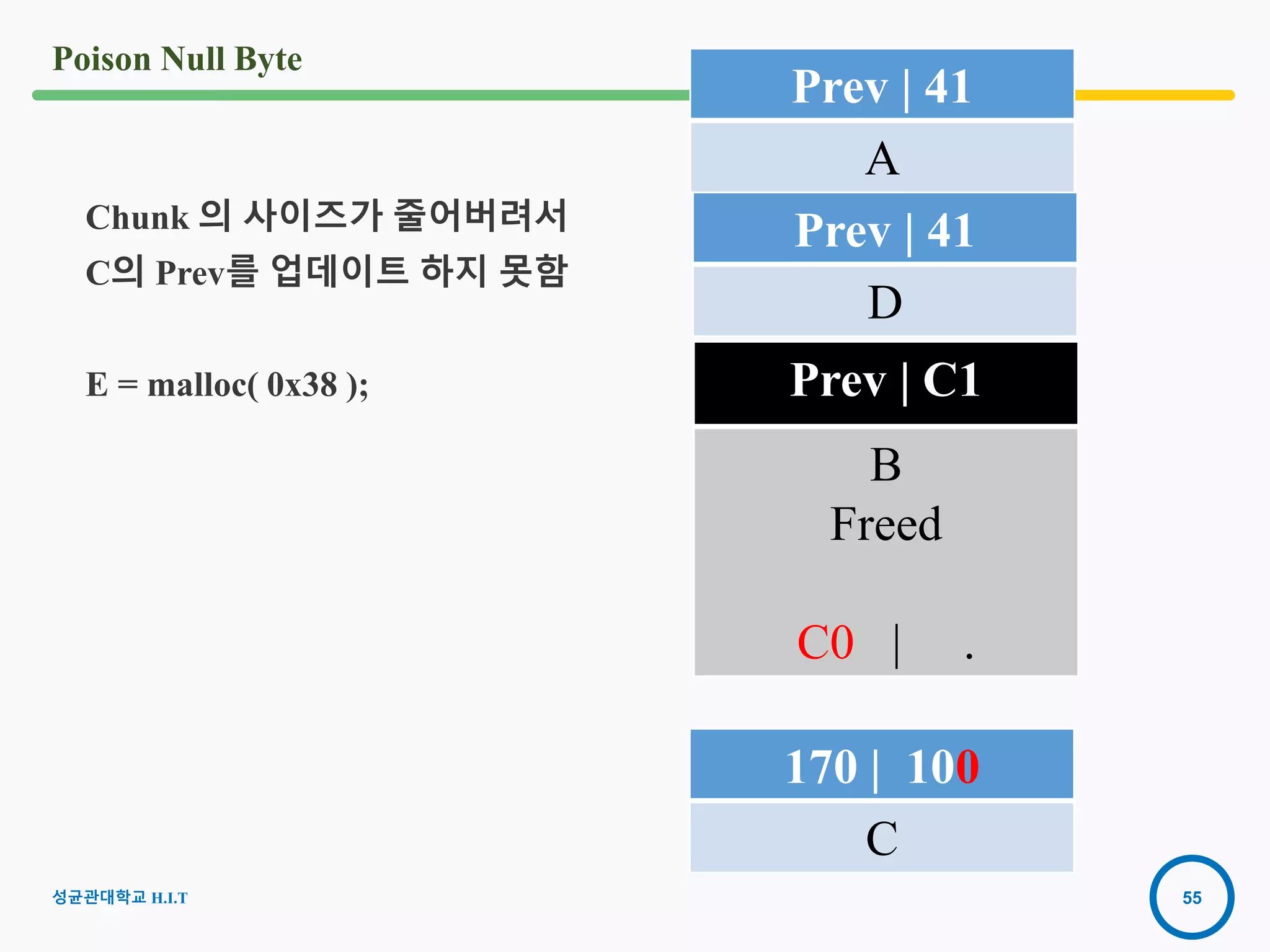

Poison Null Byte
성균관대학교 H.I.T
Prev | C1
B
Freed
C0 | .
170 | 100
C
Chunk 의 사이즈가 줄어버려서
C의 Prev를 업데이트 하지 못함
E = malloc( 0x38 );
Prev | 41
D
Prev | 41
A

56. 56

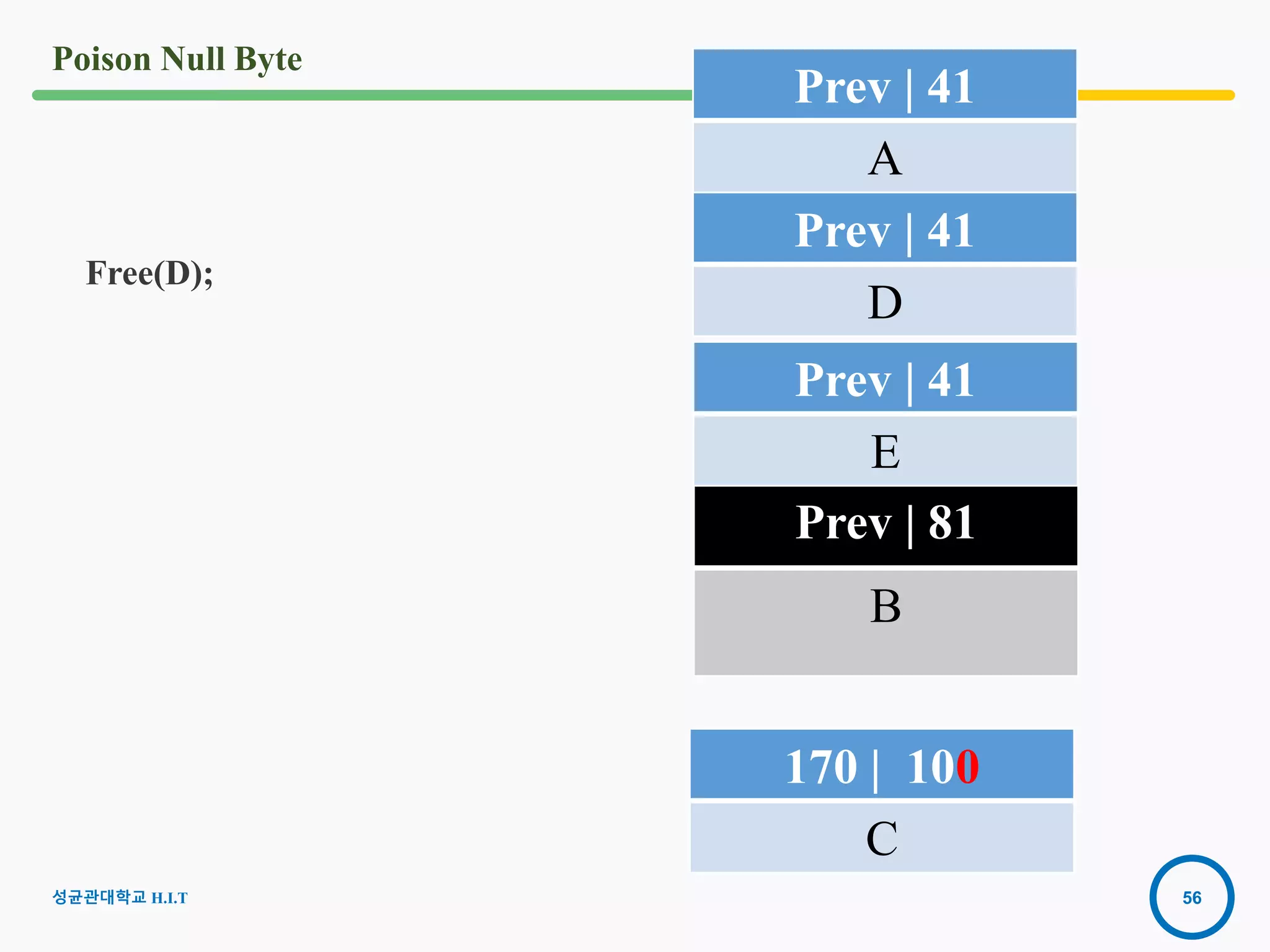

Poison Null Byte
성균관대학교 H.I.T
Prev | 81
B
170 | 100
C
Free(D);
Prev | 41
D
Prev | 41
E
Prev | 41
A

57. 57
Poison Null Byte
성균관대학교 H.I.T
Prev | 81
B
170 | 100
C

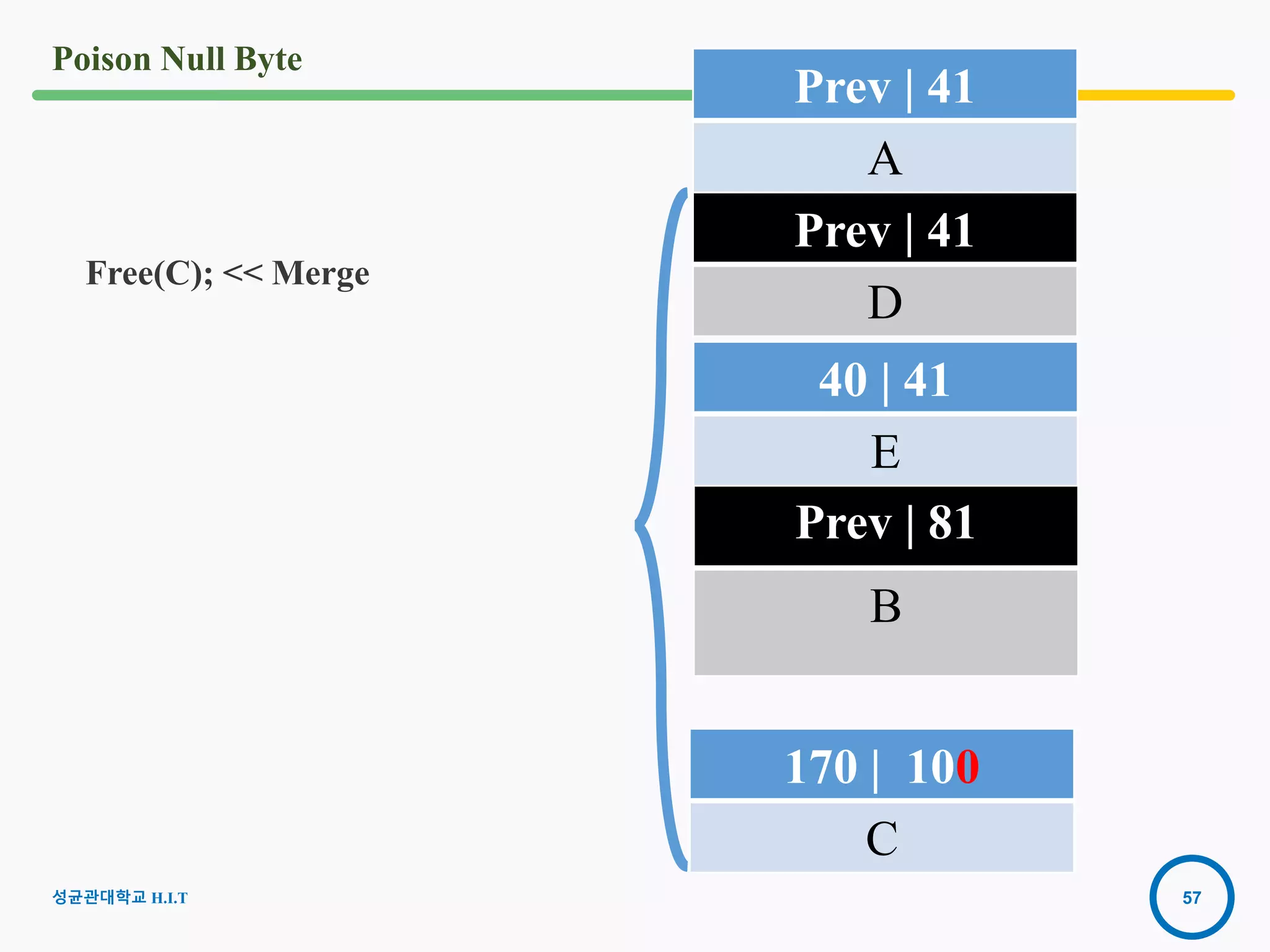

Free(C); << Merge
Prev | 41
D
40 | 41
E
Prev | 41
A

58. 58
Poison Null Byte
성균관대학교 H.I.T
Prev | 81
B
170 | 100
C

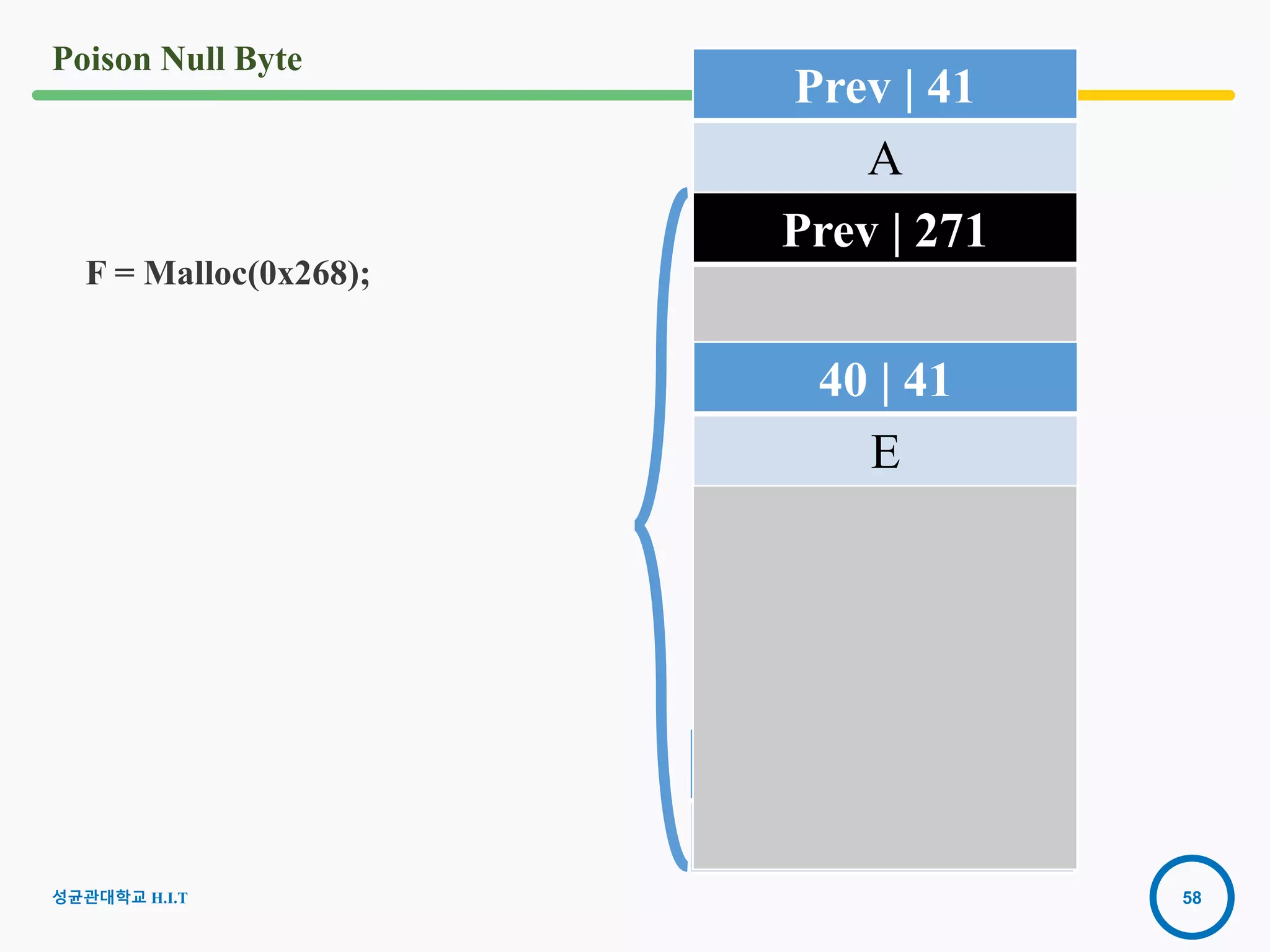

F = Malloc(0x268);
Prev | 271
40 | 41
E
Prev | 41
A

59. 59
Poison Null Byte
성균관대학교 H.I.T
Prev | 81
B
170 | 100
C

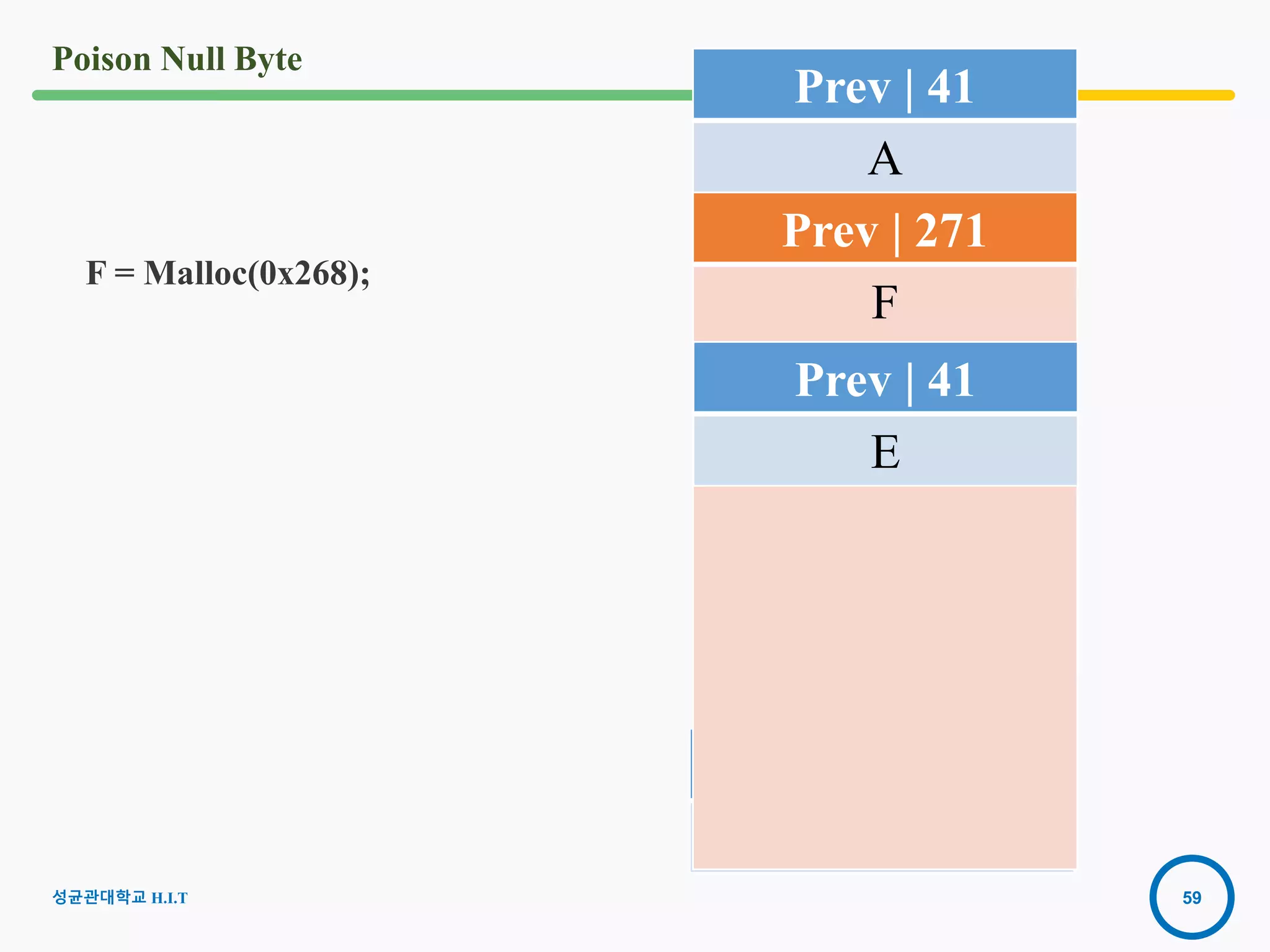

F = Malloc(0x268);
Prev | 271
F
Prev | 41
E
Prev | 41
A

60. 60
Poison Null Byte
성균관대학교 H.I.T

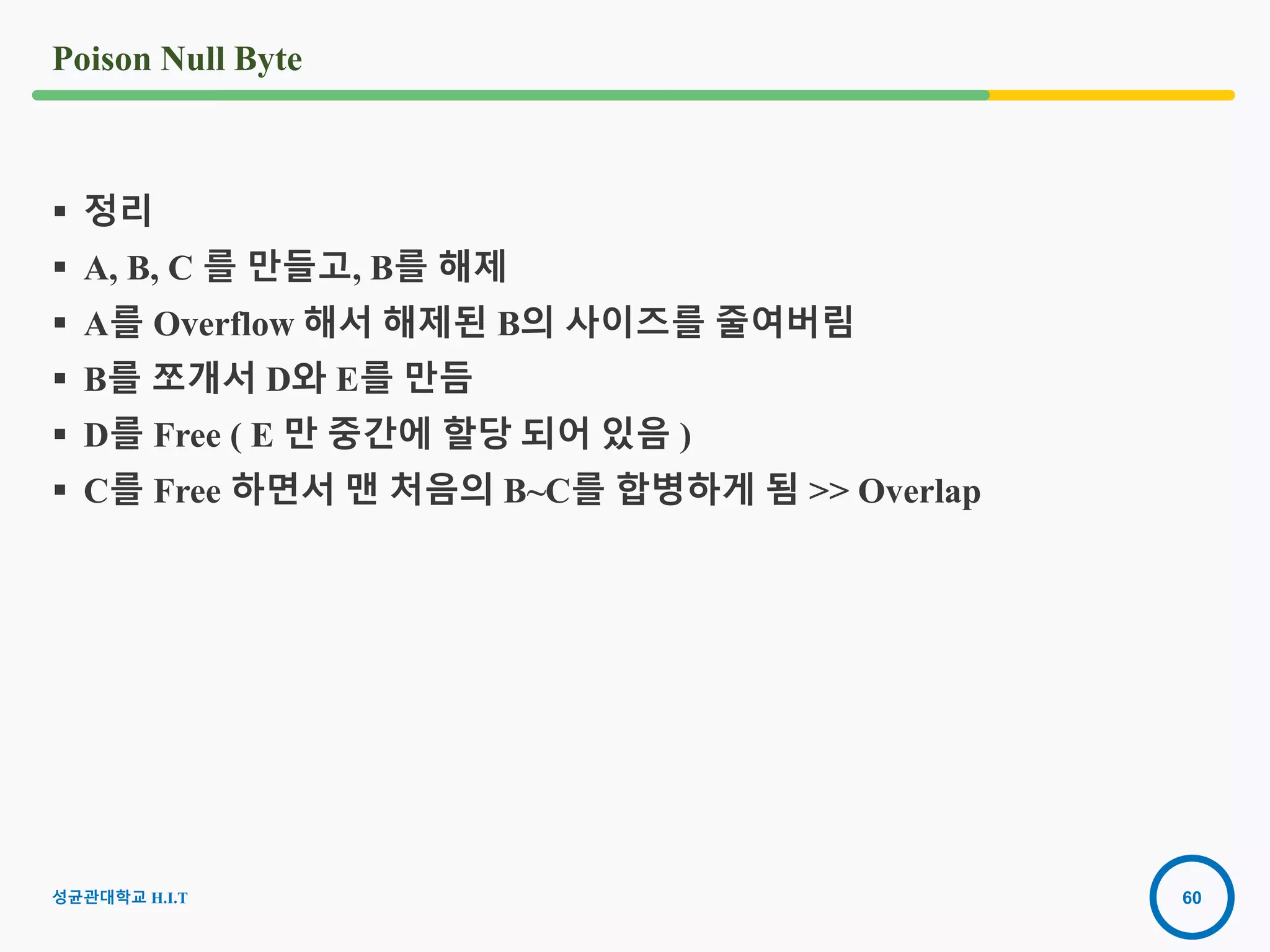

 정리
 A, B, C 를 만들고, B를 해제
 A를 Overflow 해서 해제된 B의 사이즈를 줄여버림
 B를 쪼개서 D와 E를 만듬
 D를 Free ( E 만 중간에 할당 되어 있음 )
 C를 Free 하면서 맨 처음의 B~C를 합병하게 됨 >> Overlap

61. 61

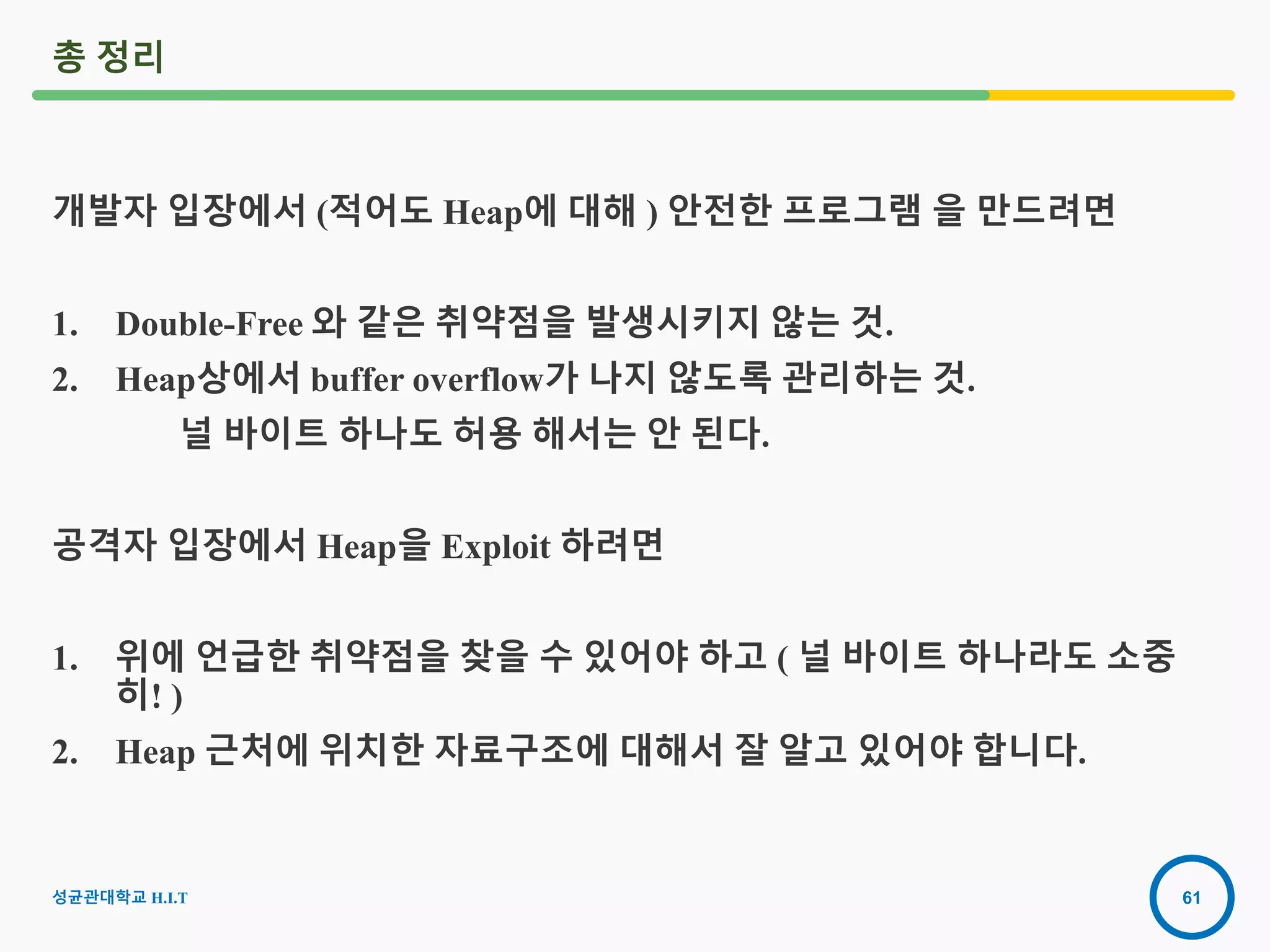

총 정리
개발자 입장에서 (적어도 Heap에 대해 ) 안전한 프로그램 을 만드려면
1. Double-Free 와 같은 취약점을 발생시키지 않는 것.
2. Heap상에서 buffer overflow가 나지 않도록 관리하는 것.
널 바이트 하나도 허용 해서는 안 된다.
공격자 입장에서 Heap을 Exploit 하려면
1. 위에 언급한 취약점을 찾을 수 있어야 하고 ( 널 바이트 하나라도 소중
히! )
2. Heap 근처에 위치한 자료구조에 대해서 잘 알고 있어야 합니다.
성균관대학교 H.I.T

62. 2016-08-15 동아리이름

63. 63

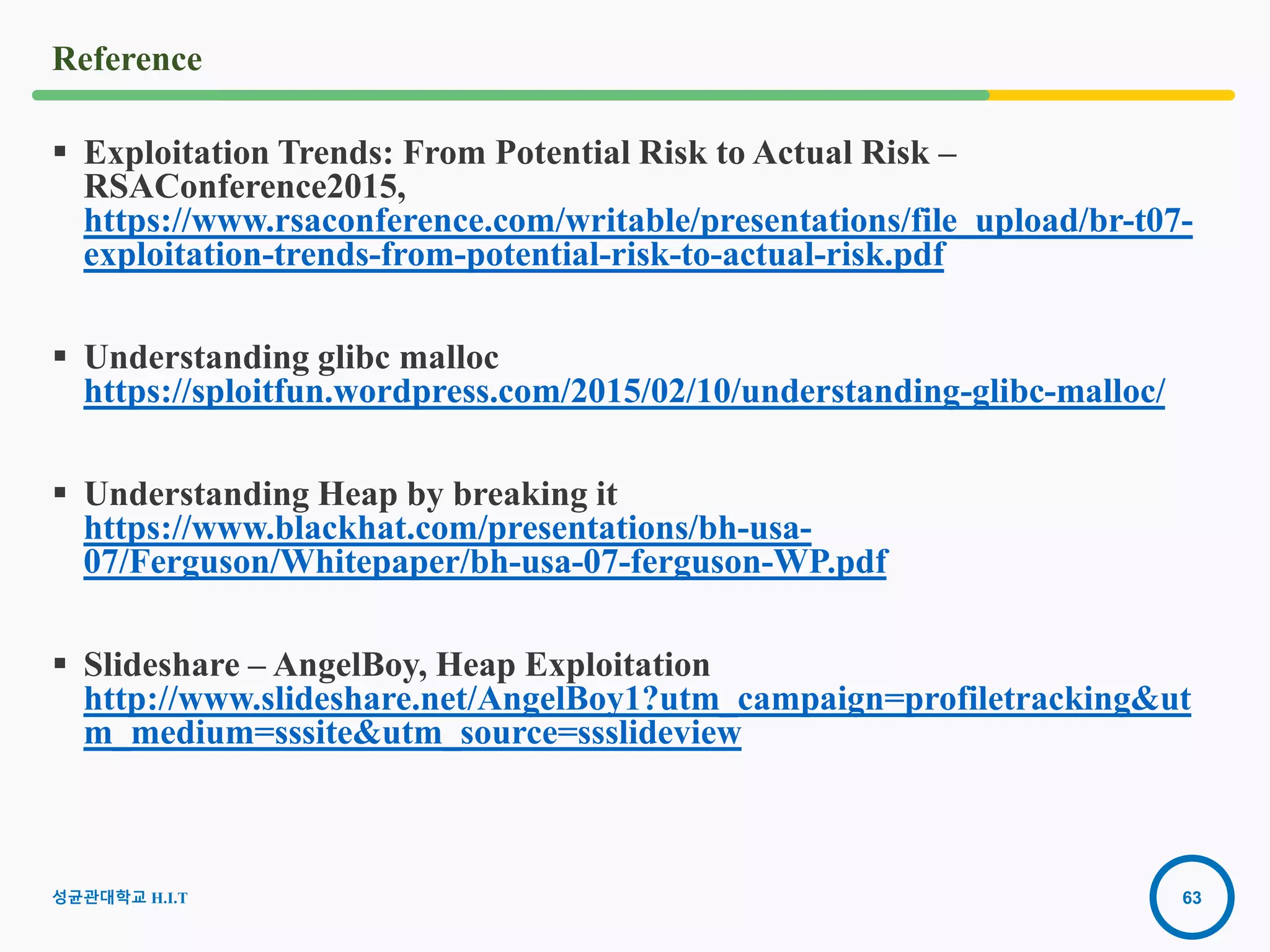

Reference
 Exploitation Trends: From Potential Risk to Actual Risk –
RSAConference2015,
https://www.rsaconference.com/writable/presentations/file_upload/br-t07-
exploitation-trends-from-potential-risk-to-actual-risk.pdf
 Understanding glibc malloc
https://sploitfun.wordpress.com/2015/02/10/understanding-glibc-malloc/
 Understanding Heap by breaking it
https://www.blackhat.com/presentations/bh-usa-
07/Ferguson/Whitepaper/bh-usa-07-ferguson-WP.pdf
 Slideshare – AngelBoy, Heap Exploitation
http://www.slideshare.net/AngelBoy1?utm_campaign=profiletracking&ut
m_medium=sssite&utm_source=ssslideview
2016-08-
15
성균관대학교 H.I.T
