1. Etiket Gambar
Mengenal Fungsi dan Bentuk Kepala Gambar
Oleh. Syaifi Abdurrahman, S.Pd

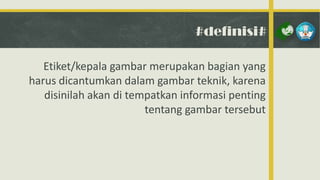

2. #definisi#
Etiket/kepala gambar merupakan bagian yang
harus dicantumkan dalam gambar teknik, karena
disinilah akan di tempatkan informasi penting
tentang gambar tersebut

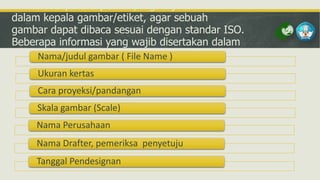

3. Ada beberapa komponen yang wajib dituliskan
dalam kepala gambar/etiket, agar sebuah
gambar dapat dibaca sesuai dengan standar ISO.
Beberapa informasi yang wajib disertakan dalam
etiketNama/judul gambar ( File Name )
adalah:
Ukuran kertas
Cara proyeksi/pandangan
Skala gambar (Scale)
Nama Perusahaan
Nama Drafter, pemeriksa penyetuju
Tanggal Pendesignan

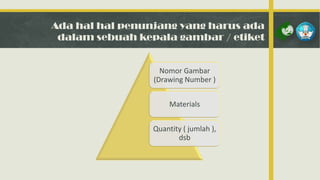

4. Ada hal hal penunjang yang harus ada
dalam sebuah kepala gambar / etiket
Nomor Gambar
(Drawing Number )
Materials
Quantity ( jumlah ),
dsb

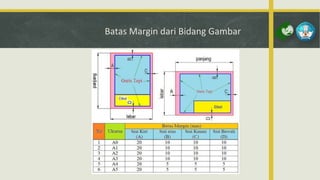

5. Batas Margin dari Bidang Gambar

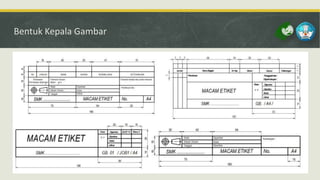

6. Bentuk Kepala Gambar
