株式会社メディアフォース 澤 田 賢 也
             Microsoft MVP for Small Business Server
             Blog:http://smbserver.spaces.live.com

2010/5/27                                              1

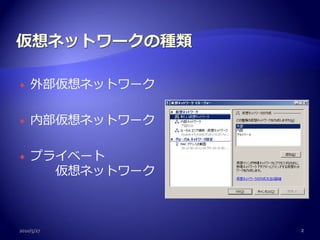

   外部仮想ネットワーク

   内部仮想ネットワーク

   プライベート
      仮想ネットワーク



2010/5/27        2
?
      仮想サーバー                サーバー




                   クライアント
2010/5/27                          3

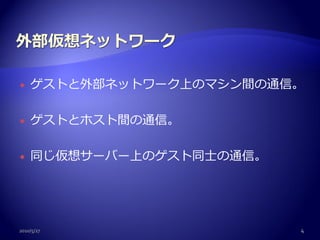

   ゲストと外部ネットワーク上のマシン間の通信。

   ゲストとホスト間の通信。

   同じ仮想サーバー上のゲスト同士の通信。




2010/5/27                 4

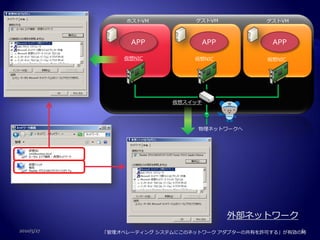

ホストVM          ゲストVM           ゲストVM



                  APP            APP             APP
                仮想NIC           仮想NIC           仮想NIC




                           仮想スイッチ
                                        ^▽^


                                 物理ネットワークへ




                                         外部ネットワーク
2010/5/27                                               5
            「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が有効の時

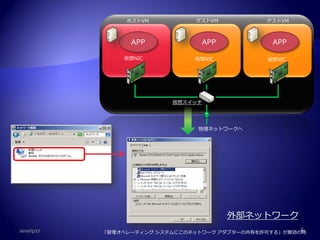

ホストVM          ゲストVM           ゲストVM



                  APP            APP             APP
                仮想NIC           仮想NIC           仮想NIC




                           仮想スイッチ




                                 物理ネットワークへ




                                        外部ネットワーク
2010/5/27                                               6
            「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が無効の時

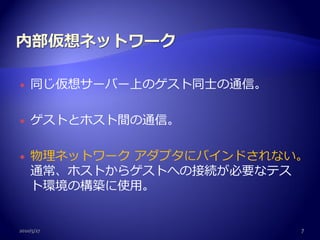

   同じ仮想サーバー上のゲスト同士の通信。

   ゲストとホスト間の通信。

   物理ネットワーク アダプタにバインドされない。
    通常、ホストからゲストへの接続が必要なテス
    ト環境の構築に使用。


2010/5/27                 7

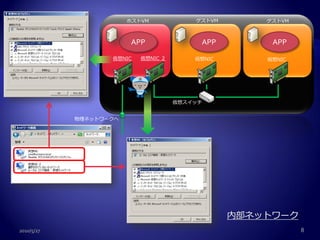

ホストVM             ゲストVM       ゲストVM



                        APP                APP         APP
                   仮想NIC    仮想NIC 2       仮想NIC       仮想NIC




                           ^▽^


                                      仮想スイッチ


            物理ネットワークへ




                                                  内部ネットワーク
2010/5/27                                                     8

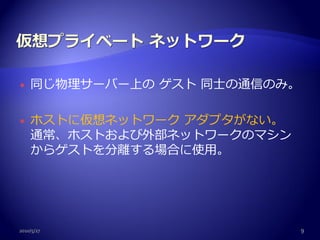

   同じ物理サーバー上の ゲスト 同士の通信のみ。

   ホストに仮想ネットワーク アダプタがない。
    通常、ホストおよび外部ネットワークのマシン
    からゲストを分離する場合に使用。




2010/5/27                     9
ホストVM         ゲストVM       ゲストVM



             APP           APP         APP
            仮想NIC         仮想NIC       仮想NIC




                    ^▽^
                             仮想スイッチ




            物理ネットワークへ




                          プライベートネットワーク
2010/5/27                                     10
?

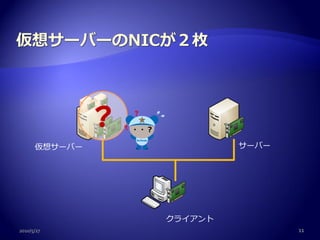

      仮想サーバー                サーバー




                   クライアント
2010/5/27                          11

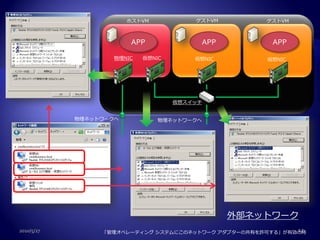

ホストVM           ゲストVM         ゲストVM



                        APP                 APP        APP
                    物理NIC   仮想NIC       仮想NIC         仮想NIC




                                    仮想スイッチ


            物理ネットワークへ           物理ネットワークへ




                                                  外部ネットワーク
2010/5/27                                                   12
                 「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が有効の時

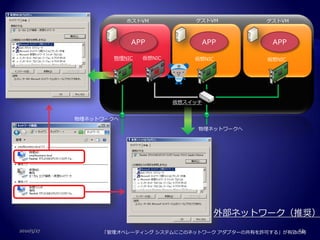

ホストVM             ゲストVM       ゲストVM



                        APP                APP         APP
                    物理NIC   仮想NIC         仮想NIC       仮想NIC


                                ×   ^▽^




                                    仮想スイッチ


            物理ネットワークへ

                                          物理ネットワークへ




                                              外部ネットワーク(推奨)
2010/5/27                                                   13
                 「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が有効の時
   3種類の仮想ネットワークを
              使いこなしましょう!




2010/5/27                  14

[Lt]hyper vの仮想ネットワーク

  • 1.
    株式会社メディアフォース 澤 田賢 也 Microsoft MVP for Small Business Server Blog:http://smbserver.spaces.live.com 2010/5/27 1
  • 2.
    外部仮想ネットワーク  内部仮想ネットワーク  プライベート 仮想ネットワーク 2010/5/27 2
  • 3.
    仮想サーバー サーバー クライアント 2010/5/27 3
  • 4.
    ゲストと外部ネットワーク上のマシン間の通信。  ゲストとホスト間の通信。  同じ仮想サーバー上のゲスト同士の通信。 2010/5/27 4
  • 5.
    ホストVM ゲストVM ゲストVM APP APP APP 仮想NIC 仮想NIC 仮想NIC 仮想スイッチ ^▽^ 物理ネットワークへ 外部ネットワーク 2010/5/27 5 「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が有効の時
  • 6.
    ホストVM ゲストVM ゲストVM APP APP APP 仮想NIC 仮想NIC 仮想NIC 仮想スイッチ 物理ネットワークへ 外部ネットワーク 2010/5/27 6 「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が無効の時
  • 7.
    同じ仮想サーバー上のゲスト同士の通信。  ゲストとホスト間の通信。  物理ネットワーク アダプタにバインドされない。 通常、ホストからゲストへの接続が必要なテス ト環境の構築に使用。 2010/5/27 7
  • 8.
    ホストVM ゲストVM ゲストVM APP APP APP 仮想NIC 仮想NIC 2 仮想NIC 仮想NIC ^▽^ 仮想スイッチ 物理ネットワークへ 内部ネットワーク 2010/5/27 8
  • 9.
    同じ物理サーバー上の ゲスト 同士の通信のみ。  ホストに仮想ネットワーク アダプタがない。 通常、ホストおよび外部ネットワークのマシン からゲストを分離する場合に使用。 2010/5/27 9
  • 10.
    ホストVM ゲストVM ゲストVM APP APP APP 仮想NIC 仮想NIC 仮想NIC ^▽^ 仮想スイッチ 物理ネットワークへ プライベートネットワーク 2010/5/27 10
  • 11.
    仮想サーバー サーバー クライアント 2010/5/27 11
  • 12.
    ホストVM ゲストVM ゲストVM APP APP APP 物理NIC 仮想NIC 仮想NIC 仮想NIC 仮想スイッチ 物理ネットワークへ 物理ネットワークへ 外部ネットワーク 2010/5/27 12 「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が有効の時
  • 13.
    ホストVM ゲストVM ゲストVM APP APP APP 物理NIC 仮想NIC 仮想NIC 仮想NIC × ^▽^ 仮想スイッチ 物理ネットワークへ 物理ネットワークへ 外部ネットワーク(推奨) 2010/5/27 13 「管理オペレーティング システムにこのネットワーク アダプターの共有を許可する」が有効の時
  • 14.
    3種類の仮想ネットワークを 使いこなしましょう! 2010/5/27 14
