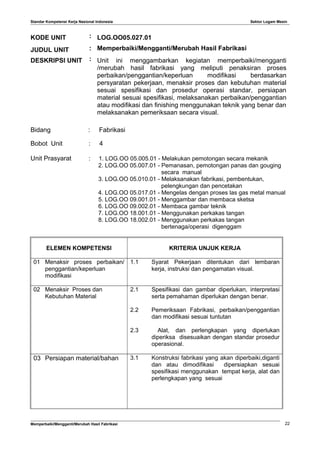

1. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
KODE UNIT : LOG.OO05.027.01
JUDUL UNIT : Memperbaiki/Mengganti/Merubah Hasil Fabrikasi
DESKRIPSI UNIT : Unit ini menggambarkan kegiatan memperbaiki/mengganti
/merubah hasil fabrikasi yang meliputi penaksiran proses
perbaikan/penggantian/keperluan modifikasi berdasarkan
persyaratan pekerjaan, menaksir proses dan kebutuhan material
sesuai spesifikasi dan prosedur operasi standar, persiapan
material sesuai spesifikasi, melaksanakan perbaikan/penggantian
atau modifikasi dan finishing menggunakan teknik yang benar dan
melaksanakan pemeriksaan secara visual.
Bidang : Fabrikasi
Bobot Unit : 4
Unit Prasyarat : 1. LOG.OO 05.005.01 - Melakukan pemotongan secara mekanik
2. LOG.OO 05.007.01 - Pemanasan, pemotongan panas dan gouging
secara manual
3. LOG.OO 05.010.01 - Melaksanakan fabrikasi, pembentukan,
pelengkungan dan pencetakan
4. LOG.OO 05.017.01 - Mengelas dengan proses las gas metal manual
5. LOG.OO 09.001.01 - Menggambar dan membaca sketsa
6. LOG.OO 09.002.01 - Membaca gambar teknik
7. LOG.OO 18.001.01 - Menggunakan perkakas tangan
8. LOG.OO 18.002.01 - Menggunakan perkakas tangan
bertenaga/operasi digenggam
ELEMEN KOMPETENSI KRITERIA UNJUK KERJA
01 Menaksir proses perbaikan/
penggantian/keperluan
modifikasi
1.1 Syarat Pekerjaan ditentukan dari lembaran
kerja, instruksi dan pengamatan visual.
02 Menaksir Proses dan
Kebutuhan Material
2.1 Spesifikasi dan gambar diperlukan, interpretasi
serta pemahaman diperlukan dengan benar.
2.2 Pemeriksaan Fabrikasi, perbaikan/penggantian
dan modifikasi sesuai tuntutan
2.3 Alat, dan perlengkapan yang diperlukan
diperiksa disesuaikan dengan standar prosedur
operasional.
03 Persiapan material/bahan 3.1 Konstruksi fabrikasi yang akan diperbaiki,diganti
dan atau dimodifikasi dipersiapkan sesuai
spesifikasi menggunakan tempat kerja, alat dan
perlengkapan yang sesuai
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 22

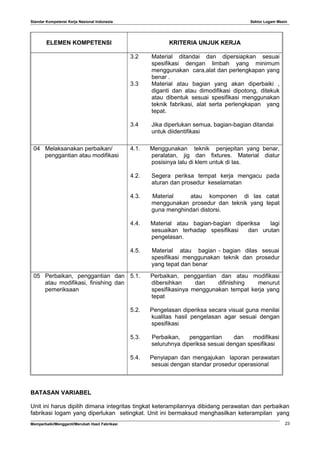

2. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
ELEMEN KOMPETENSI KRITERIA UNJUK KERJA
3.2 Material ditandai dan dipersiapkan sesuai
spesifikasi dengan limbah yang minimum
menggunakan cara,alat dan perlengkapan yang
benar .
3.3 Material atau bagian yang akan diperbaiki ,
diganti dan atau dimodifikasi dipotong, ditekuk
atau dibentuk sesuai spesifikasi menggunakan
teknik fabrikasi, alat serta perlengkapan yang
tepat.
3.4 Jika diperlukan semua, bagian-bagian ditandai
untuk diidentifikasi
04 Melaksanakan perbaikan/
penggantian atau modifikasi
4.1. Menggunakan teknik penjepitan yang benar,
peralatan, jig dan fixtures. Material diatur
posisinya lalu di klem untuk di las.
4.2. Segera periksa tempat kerja mengacu pada
aturan dan prosedur keselamatan
4.3. Material atau komponen di las catat
menggunakan prosedur dan teknik yang tepat
guna menghindari distorsi.
4.4. Material atau bagian-bagian diperiksa lagi
sesuaikan terhadap spesifikasi dan urutan
pengelasan.
4.5. Material atau bagian - bagian dilas sesuai
spesifikasi menggunakan teknik dan prosedur
yang tepat dan benar
05 Perbaikan, penggantian dan
atau modifikasi, finishing dan
pemeriksaan
5.1. Perbaikan, penggantian dan atau modifikasi
dibersihkan dan difinishing menurut
spesifikasinya menggunakan tempat kerja yang
tepat
5.2. Pengelasan diperiksa secara visual guna menilai
kualitas hasil pengelasan agar sesuai dengan
spesifikasi
5.3. Perbaikan, penggantian dan modifikasi
seluruhnya diperiksa sesuai dengan spesifikasi
5.4. Penyiapan dan mengajukan laporan perawatan
sesuai dengan standar prosedur operasional
BATASAN VARIABEL
Unit ini harus dipilih dimana integritas tingkat keterampilannya dibidang perawatan dan perbaikan
fabrikasi logam yang diperlukan setingkat. Unit ini bermaksud menghasilkan keterampilan yang
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 23

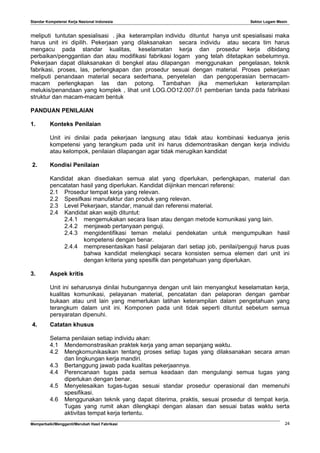

3. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
meliputi tuntutan spesialisasi . jika keterampilan individu dituntut hanya unit spesialisasi maka
harus unit ini dipilih. Pekerjaan yang dilaksanakan secara individu atau secara tim harus
mengacu pada standar kualitas, keselamatan kerja dan prosedur kerja dibidang
perbaikan/penggantian dan atau modifikasi fabrikasi logam yang telah ditetapkan sebelumnya.
Pekerjaan dapat dilaksanakan di bengkel atau dilapangan menggunakan pengelasan, teknik
fabrikasi, proses, las, perlengkapan dan prosedur sesuai dengan material. Proses pekerjaan
meliputi penandaan material secara sederhana, penyetelan dan pengoperasian bermacam-
macam perlengkapan las dan potong. Tambahan jika memerlukan keterampilan
melukis/penandaan yang komplek , lihat unit LOG.OO12.007.01 pemberian tanda pada fabrikasi
struktur dan macam-macam bentuk
PANDUAN PENILAIAN
1. Konteks Penilaian
Unit ini dinilai pada pekerjaan langsung atau tidak atau kombinasi keduanya jenis
kompetensi yang terangkum pada unit ini harus didemontrasikan dengan kerja individu
atau kelompok, penilaian dilapangan agar tidak merugikan kandidat
2. Kondisi Penilaian
Kandidat akan disediakan semua alat yang diperlukan, perlengkapan, material dan
pencatatan hasil yang diperlukan. Kandidat diijinkan mencari referensi:
2.1 Prosedur tempat kerja yang relevan.
2.2 Spesifkasi manufaktur dan produk yang relevan.
2.3 Level Pekerjaan, standar, manual dan referensi material.
2.4 Kandidat akan wajib dituntut:
2.4.1 mengemukakan secara lisan atau dengan metode komunikasi yang lain.
2.4.2 menjawab pertanyaan penguji.
2.4.3 mengidentifikasi teman melalui pendekatan untuk mengumpulkan hasil
kompetensi dengan benar.
2.4.4 mempresentasikan hasil pelajaran dari setiap job, penilai/penguji harus puas
bahwa kandidat melengkapi secara konsisten semua elemen dari unit ini
dengan kriteria yang spesifik dan pengetahuan yang diperlukan.
3. Aspek kritis
Unit ini seharusnya dinilai hubungannya dengan unit lain menyangkut keselamatan kerja,
kualitas komunikasi, pelayanan material, pencatatan dan pelaporan dengan gambar
bukaan atau unit lain yang memerlukan latihan keterampilan dalam pengetahuan yang
terangkum dalam unit ini. Komponen pada unit tidak seperti dituntut sebelum semua
persyaratan dipenuhi.
4. Catatan khusus
Selama penilaian setiap individu akan:
4.1 Mendemonstrasikan praktek kerja yang aman sepanjang waktu.
4.2 Mengkomunikasikan tentang proses setiap tugas yang dilaksanakan secara aman
dan lingkungan kerja mandiri.
4.3 Bertanggung jawab pada kualitas pekerjaannya.
4.4 Perencanaan tugas pada semua keadaan dan mengulangi semua tugas yang
diperlukan dengan benar.
4.5 Menyelesaikan tugas-tugas sesuai standar prosedur operasional dan memenuhi
spesifikasi.
4.6 Menggunakan teknik yang dapat diterima, praktis, sesuai prosedur di tempat kerja.
Tugas yang rumit akan dilengkapi dengan alasan dan sesuai batas waktu serta
aktivitas tempat kerja tertentu.
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 24

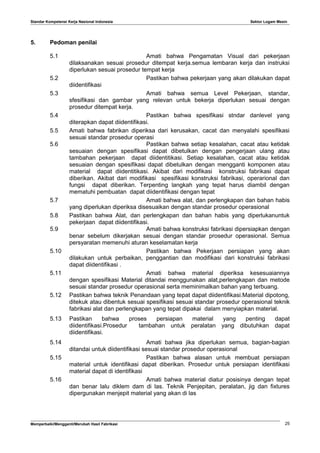

4. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
5. Pedoman penilai
5.1 Amati bahwa Pengamatan Visual dari pekerjaan
dilaksanakan sesuai prosedur ditempat kerja.semua lembaran kerja dan instruksi
diperlukan sesuai prosedur tempat kerja
5.2 Pastikan bahwa pekerjaan yang akan dilakukan dapat
diidentifikasi
5.3 Amati bahwa semua Level Pekerjaan, standar,
sfesifikasi dan gambar yang relevan untuk bekerja diperlukan sesuai dengan
prosedur ditempat kerja.
5.4 Pastikan bahwa spesifikasi stndar danlevel yang
diterapkan dapat diidentifikasi.
5.5 Amati bahwa fabrikan diperiksa dari kerusakan, cacat dan menyalahi spesifikasi
sesuai standar prosedur operasi
5.6 Pastikan bahwa setiap kesalahan, cacat atau ketidak
sesuaian dengan spesifikasi dapat dibetulkan dengan pengerjaan ulang atau
tambahan pekerjaan dapat diidentitikasi. Setiap kesalahan, cacat atau ketidak
sesuaian dengan spesifikasi dapat dibetulkan dengan mengganti komponen atau
material dapat diidentitikasi. Akibat dari modifikasi konstruksi fabrikasi dapat
diberikan. Akibat dari modifikasi spesifikasi konstruksi fabrikasi, operarional dan
fungsi dapat diberikan. Terpenting langkah yang tepat harus diambil dengan
mematuhi pembuatan dapat diidentifikasi dengan tepat
5.7 Amati bahwa alat, dan perlengkapan dan bahan habis
yang diperlukan diperiksa disesuaikan dengan standar prosedur operasional
5.8 Pastikan bahwa Alat, dan perlengkapan dan bahan habis yang diperlukanuntuk
pekerjaan dapat diidentifikasi.
5.9 Amati bahwa konstruksi fabrikasi dipersiapkan dengan
benar sebelum dikerjakan sesuai dengan standar prosedur operasional. Semua
persyaratan memenuhi aturan keselamatan kerja
5.10 Pastikan bahwa Pekerjaan persiapan yang akan
dilakukan untuk perbaikan, penggantian dan modifikasi dari konstruksi fabrikasi
dapat diidentifikasi .
5.11 Amati bahwa material diperiksa kesesuaiannya
dengan spesifikasi Material ditandai menggunakan alat,perlengkapan dan metode
sesuai standar prosedur operasional serta meminimalkan bahan yang terbuang.
5.12 Pastikan bahwa teknik Penandaan yang tepat dapat diidentifikasi.Material dipotong,
ditekuk atau dibentuk sesuai spesifikasi sesuai standar prosedur operasional teknik
fabrikasi alat dan perlengkapan yang tepat dipakai dalam menyiapkan material.
5.13 Pastikan bahwa proses persiapan material yang penting dapat
diidentifikasi.Prosedur tambahan untuk peralatan yang dibutuhkan dapat
diidentifikasi.
5.14 Amati bahwa jika diperlukan semua, bagian-bagian
ditandai untuk diidentifikasi sesuai standar prosedur operasional
5.15 Pastikan bahwa alasan untuk membuat persiapan
material untuk identifikasi dapat diberikan. Prosedur untuk persiapan identifikasi
material dapat di identifikasi
5.16 Amati bahwa material diatur posisinya dengan tepat
dan benar lalu diklem dam di las. Teknik Penjepitan, peralatan, jig dan fixtures
dipergunakan menjepit material yang akan di las
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 25

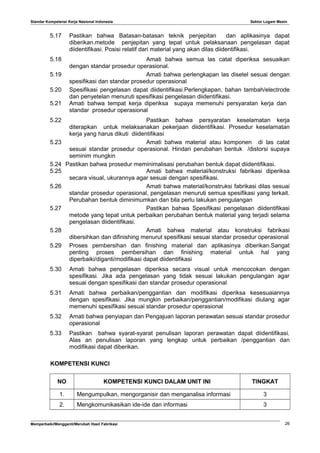

5. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
5.17 Pastikan bahwa Batasan-batasan teknik penjepitan dan aplikasinya dapat
diberikan.metode penjepitan yang tepat untuk pelaksanaan pengelasan dapat
diidentifikasi. Posisi relatif dari material yang akan dilas diidentifikasi.
5.18 Amati bahwa semua las catat diperiksa sesuaikan
dengan standar prosedur operasional.
5.19 Amati bahwa perlengkapan las disetel sesuai dengan
spesifikasi dan standar prosedur operasional
5.20 Spesifikasi pengelasan dapat diidentifikasi.Perlengkapan, bahan tambah/electrode
dan penyetelan menuruti spesifikasi pengelasan diidentifikasi.
5.21 Amati bahwa tempat kerja diperiksa supaya memenuhi persyaratan kerja dan
standar prosedur operasional
5.22 Pastikan bahwa persyaratan keselamatan kerja
diterapkan untuk melaksanakan pekerjaan diidentifikasi. Prosedur keselamatan
kerja yang harus dikuti diidentifikasi
5.23 Amati bahwa material atau komponen di las catat
sesuai standar prosedur operasional. Hindari perubahan bentuk /distorsi supaya
seminim mungkin
5.24 Pastikan bahwa prosedur meminimalisasi perubahan bentuk dapat diidentifikasi.
5.25 Amati bahwa material/konstruksi fabrikasi diperiksa
secara visual, ukurannya agar sesuai dengan spesifikasi.
5.26 Amati bahwa material/konstruksi fabrikasi dilas sesuai
standar prosedur operasional, pengelasan menuruti semua spesifikasi yang terkait.
Perubahan bentuk diminimumkan dan bila perlu lakukan pengulangan
5.27 Pastikan bahwa Spesifikasi pengelasan diidentifikasi
metode yang tepat untuk perbaikan perubahan bentuk material yang terjadi selama
pengelasan diidentifikasi.
5.28 Amati bahwa material atau konstruksi fabrikasi
dibersihkan dan difinishing menurut spesifikasi sesuai standar prosedur operasional
5.29 Proses pembersihan dan finishing material dan aplikasinya diberikan.Sangat
penting proses pembersihan dan finishing material untuk hal yang
diperbaiki/diganti/modifikasi dapat diidentifikasi
5.30 Amati bahwa pengelasan diperiksa secara visual untuk mencocokan dengan
spesifikasi. Jika ada pengelasan yang tidak sesuai lakukan pengulangan agar
sesuai dengan spesifikasi dan standar prosedur operasional
5.31 Amati bahwa perbaikan/penggantian dan modifikasi diperiksa kesesuaiannya
dengan spesifikasi. Jika mungkin perbaikan/penggantian/modifikasi diulang agar
memenuhi spesifikasi sesuai standar prosedur operasional
5.32 Amati bahwa penyiapan dan Pengajuan laporan perawatan sesuai standar prosedur
operasional
5.33 Pastikan bahwa syarat-syarat penulisan laporan perawatan dapat diidentifikasi.
Alas an penulisan laporan yang lengkap untuk perbaikan /penggantian dan
modifikasi dapat diberikan.
KOMPETENSI KUNCI
NO KOMPETENSI KUNCI DALAM UNIT INI TINGKAT
1. Mengumpulkan, mengorganisir dan menganalisa informasi 3
2. Mengkomunikasikan ide-ide dan informasi 3
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 26

6. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
3. Merencanakan dan mengorganisir aktivitas-aktivitas 3
4. Bekerja dengan orang lain dan kelompok 2
5. Menggunakan ide-ide dan teknik matematika 2
6. Memecahkan masalah 2
7. Menggunakan teknologi 2
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 27

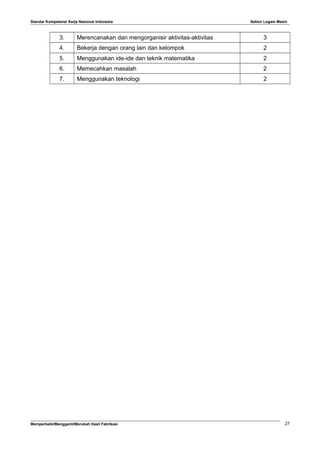

7. Standar Kompetensi Kerja Nasional Indonesia Sektor Logam Mesin
3. Merencanakan dan mengorganisir aktivitas-aktivitas 3
4. Bekerja dengan orang lain dan kelompok 2
5. Menggunakan ide-ide dan teknik matematika 2
6. Memecahkan masalah 2
7. Menggunakan teknologi 2
Memperbaiki/Mengganti/Merubah Hasil Fabrikasi 27
