LES EINES Element bàsic de qualsevol tècnica. Cada eina està feta per a una acció determinada. Les formes i els materials que les componen les donen les propietats i prestacions. Cal diferenciar entre eina i màquina-eina .
Tipus de martellsPena D’orelles De bola Maceta de niló Maceta de paleta
7.
Normes de seguretatde les eines de percussió El mànec ha d’estar sempre en condicions. No s’ha d’agafar el mànec amb les mans greixoses. Quan es piquen superfícies dures, s’utilitzaran ulleres de seguretat.
8.
Eines de tallS’utilitzen per seccionar un material en dos parts, per mitjà d’una fulla. Tisores. Serra de mà. Alicates de tall.
9.
Tisores Parts Ús Seguretat Tisores de planxa Tisores d’electricista
Normes d’ús deles tisores Segons el material a tallar s’utilitzaran un tipus de tisores. Abans de tallar es marcarà sempre el camí de tall. No s’han de tallar mai materials més durs que la tisora utilitzada.
12.
Normes de seguretatde les tisores Per ser una eina de tall cal vigilar el moment d’usar-la. Cal tenir en compte la posició correcta de la mà, que varia segons el tipus de tisora.
Tipus de serresSerra de marqueteria Xerrac ordinari Xerrac de punta Xerrac de beina
15.
S’ha d’agafar l’arquetamb les dues mans assegurant-nos un recorregut regular de la fulla i un tall uniforme. Cal mantenir l’angle de tall correcte. Cal fer força en el sentit de tall. La velocitat ha de ser constant. Normes d’ús de les serres de mà
Normes de seguretatde la serra de mà No s’ha d’agafar la serra amb les mans greixoses. No s’ha de forçar excessivament la serra i cal evitar moviments bruscos al serrar. El material que s’ha de serrar ha d’estar subjectat per evitar moviments i vibracions.
18.
Alicates de tallParts Ús Seguretat Alicates de tall frontal Alicates de tall lateral
19.
Parts de lesalicates de tall Mànec Articulació Fulla
20.
Normes d’ús deles alicates de tall Cal utilitzar cada tipus d’alicates segons la funció. No s’han d’utilitzar amb materials de duresa superiora a la prevista.
21.
Normes de seguretatde les alicates de tall No s’han de col·locar mai els dits entre el mànec. S’ha d’anar en compte amb els talls i les puntes.
22.
Eines d’abrasió S’utilitzenper fregar-les amb altres materials menys dur i polir-los erosionar-los, amb la intenció de reduir-lo. Les llimes i escofines Parts Ús Seguretat
23.
Parts de lesllimes i escofines El picat Formes Mànec Punta Espiga Cos
El moviment dela mà ha de ser regular i precís. S’han de subjectar les peces per evitar vibracions. S’ha de treballar amb les dues mans. Cal netejar les llimadures amb la carda. Normes d’ús de les llimes i les escofines.
27.
Normes de seguretatde les llimes i les escofines El mànec ha d’estar ben subjectat i net de greix. No s’han de pegar cops amb les llimes. El cos de les llimes no han d’estar greixoses, desgastades o plenes de llimadures.
28.
Eines de perforacióS’utilitzen per fer forats que travessen o no el material, per a multitud de funcions. La barrina El trepant i les broques
S’utilitza per perforarfusta i materials tous. S’utilitza per iniciar el cargolament dels cargols. Per perforar, el sentit de gir serà el de les agulles del rellotge. Normes d’ús de la barrina
31.
Normes de seguretatde la barrina La unió de la tija amb el mànec ha de ser sòlida, sinó pot provocar lesions a la mà. La punta està molt afilada, cal anar en compte amb el seu ús.
32.
El trepant iles broques Ús Seguretat Punta Cos Mànec Trepant de mà
33.
Normes d’ús deltrepant i les broques Les broques han d’estar netes i esmolades. Es convenient adequar la velocitat del trepant al material a foradar. No cal exercir més pressió de la necessària. Abans de foradar cal marcar la superfície amb un punxo La peça a foradar a d’estar ben amarrada.
Normes de seguretatdel trepant i les broques. No és convenient portar robes massa amples, ja que podrien enganxar-se en el trepant. S’han d’utilitzar guants i ulleres protectores. No s’ha de tocar la broca després d’usar-la, estarà calenta.
Eines de subjeccióS’utilitzen per agafar o retenir una peça o material, per fer un altra acció. Alicates Sergent o gat
38.
El gat osergent La pressió ha de ser adequada amb el material. Cal tenir cura que el sergent no s'afluixi durant el treball Guia Braç fix Braç mòbil Mànec Cargol
Diferents boques deles alicates Boca rodona llarga Boca rodona estirada Boca plana d’ànec Boca plana estirada Boca colzada Boca colzada per a volanderes de retenció
41.
Formes d’agafar lespeces Subjecció d’objectes cilíndrics Subjecció de peces planes Tallament de filferro
42.
Eines de cargolarS’utilitzen per ajudar a realitzar un moviment de rotació en una peça o accessori. El tornavís Les claus
43.
El tornavís Bocaplana Boca phillips Ús Seguretat Boca Mànec Tija
44.
Normes d’ús deltornavís No s’ha d’utilitzar com a tallant o punxó. No s’ha d’utilitzar com a palanca. En cada situació cal utilitzar el tornavís adequat.
45.
Normes de seguretatdel tornavís El mànec no ha d’estar greixos. No s’ha de subjectar la peça que s’ha de cargolar amb la mà. No s’ha de posar el tornavís per les butxaques. Es preferible que el mànec siga aïllant.
46.
Les claus Clauplana Clau de tub Ús Seguretat Clau d’estrella colzada Clau allen Boca Cos Cap
47.
Normes d’ús deles claus Cada tipus de clau s’ha d’utilitzar segons l’accés al cargol. No s’ha de picar damunt de la clau per prémer més fort. La clau de tub pot ser premuda amb diferents claus.
48.
Normes de seguretatde les claus Tant les mans com les claus no han d’estar greixoses. No s’han d’utilitzar com a martell. No estan preparades per ser utilitzades amb tensió elèctrica.
Les eines passivesSón aquelles que suporten els materials quan estan sotmesos a l’acció d’una eina. El cargol de banc Ús Seguretat Mandíbula fixa Mandíbula mòbil Mordasses Guia Eix Base Palanca
51.
Normes de seguretatdel cargol de banc Per prémer no es pot picar la palanca amb el martell o un altre objecte. La peça ha d’estar ben subjecta. Les estries de les mordasses no poden estar desgastades. Les mordasses es fan malbé si es premen fortament sense cap peça d’entremig.
52.

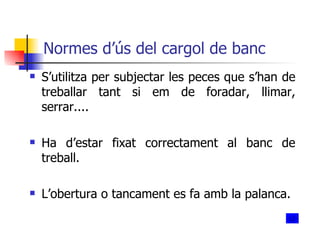

Normes d’ús delcargol de banc S’utilitza per subjectar les peces que s’han de treballar tant si em de foradar, llimar, serrar.... Ha d’estar fixat correctament al banc de treball. L’obertura o tancament es fa amb la palanca.
53.
Eines de mesuraS’utilitzen per mesurar, marcar, acotar, dibuixar... Cinta mètrica Peu de rei Escaire Regle graduat d’acer
54.
Eines de mesuraGoniòmetro Nivell d’aire Puntes de senyalar Compàs
55.
Eines de d’adheriri soldar S’utilitzen per unir dos superfícies per forces intermoleculars. El soldador elèctric. Ús Seguretat Mànec Tub metàl·lic Punta de coure Punta estanyada Cable elèctric Endoll
Normes de seguretatdel soldador Compte: el soldador funciona amb corrent elèctric. No es pot tocar la part metàl·lica del soldador si està calent. No s’haurà de recolzar en llocs que es poden cremar (taula, carpetes, etc.)
58.
Diferencia entre einai màquina-eina Eina : Objecte fet per a una acció determinada i utilitzat directament sobre la mà per actuar sobre la matèria. Màquina-eina : És un conjunt motoritzat emprat per treballar peces de diferents materials.
