1. TECNOLOGIA D’ESO ELS MATERIALS METAL·LICS

2. ELS MATERIALS METAL·LICS El descobriment dels metalls va transformar el món. Estan compostos bàsicament per un o més metalls, tot i que poden contindre altres components. Entre tots el materials metal·lics, destaquen aquells materials els quals el principal material és el ferro. (materials fèrrics) Els metalls que s’obtenen de restes d’altres metalls, se’ls anomena materials no fèrrics.

3. ELS MATERIALS METAL·LICS Propietat dels materials metal·lics. Formes comercials dels materials metal·lics. Obtenció dels materials metal·lics. Tipus de materials metal·lics Unions dels metalls. Fabricació industrial amb metalls.

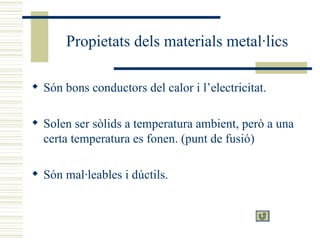

4. Propietats dels materials metal·lics Són bons conductors del calor i l’electricitat. Solen ser sòlids a temperatura ambient, però a una certa temperatura es fonen. (punt de fusió) Són mal·leables i dúctils.

5. Formes comercials dels materials metàl·lics Llargs: són barres de secció quadrada o circular. Plans: són superfícies planes de diversos grossors. Perfils: són barres en formes especials ( en U, en T..) Lingots: són blocs de metall que s’obtenen buidant el metall líquid en un motle.

6. Llargs

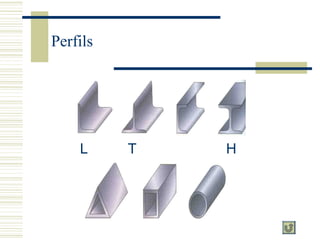

7. Perfils L T H

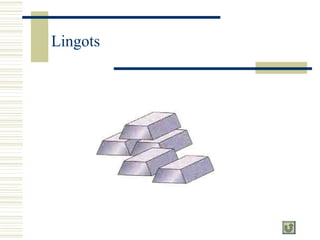

8. Lingots

9. Obtenció dels materials metàl·lics Els metalls no es troben lliures a la natura, sinó que estan combinats amb altres elements formant minerals. La mineria s’encarrega de l’extracció d’aquestos minerals metal·lics. La metal·lúrgia és la ciència que s’ocupa del estudi de les propietats, les aplicacions i els processos d’obtenció dels metalls.

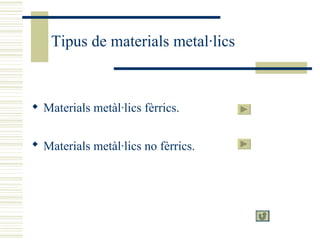

10. Tipus de materials metal·lics Materials metàl·lics fèrrics. Materials metàl·lics no fèrrics.

11. Materials metal·lics fèrrics El ferro dolç. Conté entre el 99,90% i el 99,99% de ferro pur. Té poques aplicacions industrials, degut a les baixes propietats mecàniques. Els acers. Són aliatges de ferro i carboni on també es poden afegir altres elements. Els acers tenen múltiples aplicacions. Segons la composició, es distingeixen dues classes d’acers. (ordinaris i especials)

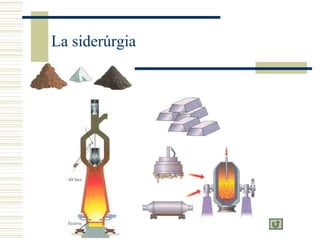

12. La siderúrgia Transformació en acer Transformació en ferro dolç Calcinació en un alt forn Extracció minera i separació de la mena

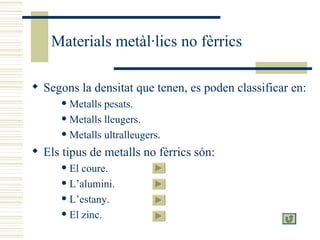

13. Materials metàl·lics no fèrrics Segons la densitat que tenen, es poden classificar en: Metalls pesats. Metalls lleugers. Metalls ultralleugers. Els tipus de metalls no fèrrics són: El coure. L’alumini. L’estany. El zinc.

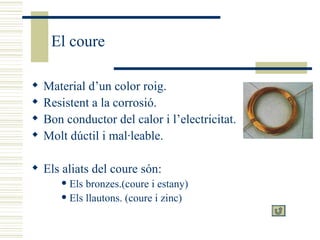

14. El coure Material d’un color roig. Resistent a la corrosió. Bon conductor del calor i l’electricitat. Molt dúctil i mal·leable. Els aliats del coure són: Els bronzes.(coure i estany) Els llautons. (coure i zinc)

15. L’alumini Material de color platejat. Molt resistent a l’oxidació. Bon conductor del calor i l’electricitat. Fàcil de mecanitzar.

16. L’estany Material d’aspecte blanc brillant. Fàcil de fondre i de treballar. Molt mal·leable en fred.

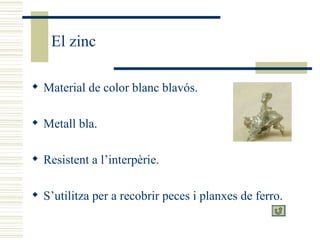

17. El zinc Material de color blanc blavós. Metall bla. Resistent a l’interpèrie. S’utilitza per a recobrir peces i planxes de ferro.

18. Unions dels metalls Unions fixes. Reblons. Soldadura blana. Enganxada. Unions desmuntables. Cargols i femelles. Passadors

19. Reblons

20. Soldadura blana

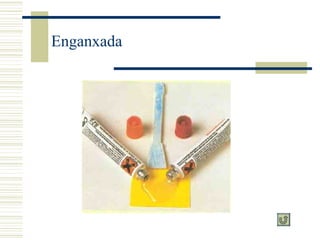

21. Enganxada

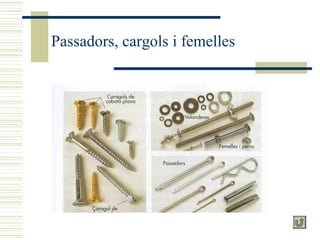

22. Passadors, cargols i femelles

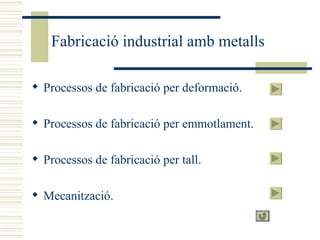

23. Fabricació industrial amb metalls Processos de fabricació per deformació. Processos de fabricació per emmotlament. Processos de fabricació per tall. Mecanització.

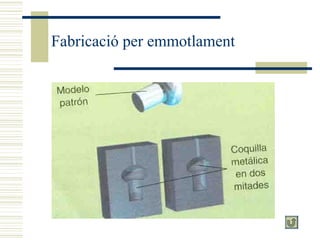

24. Fabricació per emmotlament

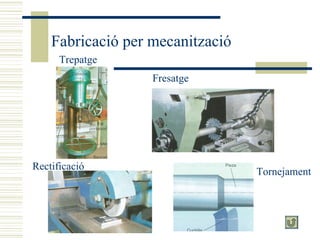

25. Fabricació per mecanització Fresatge Rectificació Trepatge Tornejament

26. Fabricació per deformació Forja Extrusió Estampació Laminatge

27. Fabricació per tall Procediments mecànics. Per aigua. Serrada Procediments tèrmics. Oxitall. Amb làser.
