week 5 การหาค่าความเหมาะสม

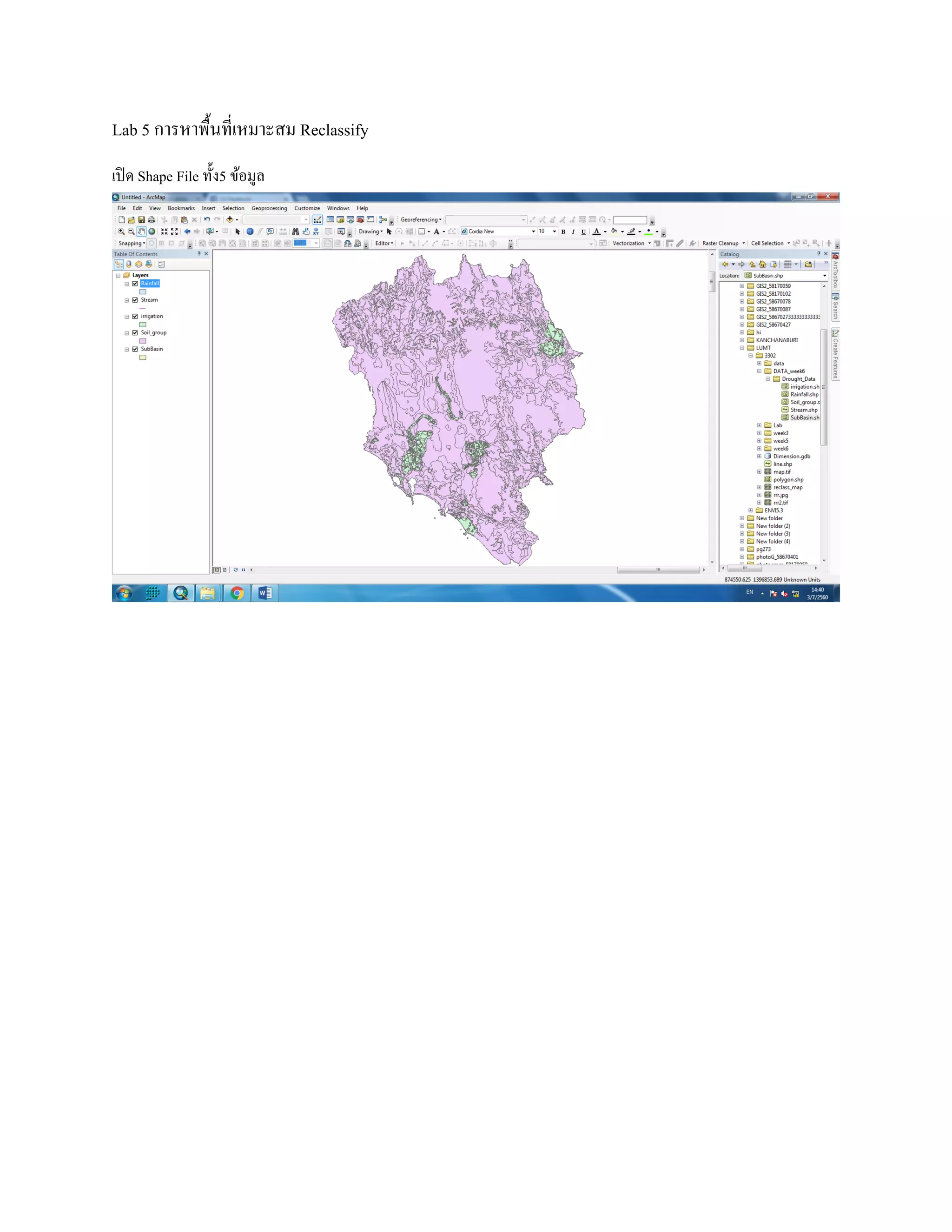

1. Lab 5 การหาพื้นที่เหมาะสม Reclassify
เปิด Shape File ทั้ง5 ข้อมูล

2. สร้างชั้นข้อมูล 1.Stream_new 2.irrigation_new 3.Subbasian_new 4.Soi_group_new 5.Rainfall_New> คลิกขวา เลือก Data>
Export Data
Export เลือก All features> Use the same coordinate system as เลือก the data frame> Output feature class เลือกโฟลเดอร์ที่
จัดเก็บ กดsave> กดok (ทาแบบนี้ทั้ง5ชั้นข้อมูลให้ครบ)

3. เปิดแถบเครื่องมือ ArcToolbox เลือก Spatial Analyst Tools> Distance> เลือกEuclidean Distance> Input เลือก stream_new>
Output raster เลือกบันทึกที่โฟลเดอร์ตั้งชื่อ คลิก save> Output Cell size ใส่ค่า 40 จากนั้นคลิก Environments
เปิดปุ่ม Processing Extent ตรงช่อง Extent เลือก Same as layer Chantaburi เปิดปุ่ม Raster Analysis ขึ้น> ช่อง Mark เลือก
Chantaburi และคลิก OK

5. เปิดแถบเครื่องมือ ArcToolbox และเลือก Spatial Analyst Tools> Reclass> Reclassify> Input เลือก dis_stream คลิกที่ classify
ช่องMethod เลือก Manual> Classes เลือก4> Break Values เปลี่ยนค่าเป็น 500 1000 1500 และค่าสุดท้ายไม่เปลี่ยน ตารางเลข
New values เปลี่ยนเป็น 4,3,2,1> Output raster เลือกบันทึกที่โฟลเดอร์ ตั้งชื่อ คลิก save กด OK

6. ผลลัพธ์ปรากฏดังรูป

7. ลำน้ำ
เปิดแถบเครื่องมือ Arctoolbox เลือก Search พิมพ์ค้นหา Line Density (spatial Analyst)> Input เลือก Stream_new> population
field เลือก LENGTH> Output cell size เลือก40 Output raster เลือกโฟลเดอร์ที่จัดเก็บ กด save> Area units เลือก
SQUARE_METERS> Environment Settings เปิดปุ่ม Processing Extent ตรงช่อง Extent เลือก Same as layer Chantaburi เปิด
ปุ่ม Raster Analysis ขึ้น> ช่อง Mark เลือก Chantaburi และคลิก OK

8. เสร็จแล้วจะได้ดังภาพ
ปริมำณน้ำฝน
เปิดแถบเครื่องมือ Arctoolbox เลือก Search พิมพ์ค้นหา Feature to raster (conversion)> Input เลือก Rainfall_new> field เลือก
ANNUAL> Output cell size เลือก40 Output raster เลือกโฟลเดอร์ที่จัดเก็บ กด save> Environment Settings

9. เปิดเครื่องมือ raster calculator> ใส่สูตรตามภาพ

10. ผลลัพธ์ดังภาพ
