1. KOMPONEN UTAMA MESIN

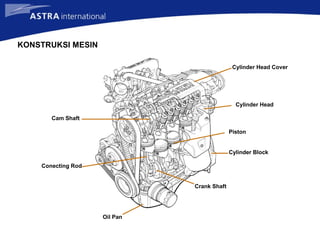

2. KONSTRUKSI MESIN
Oil Pan
Crank Shaft
Cylinder Block
Piston
Cylinder Head
Cylinder Head Cover
Cam Shaft
Conecting Rod

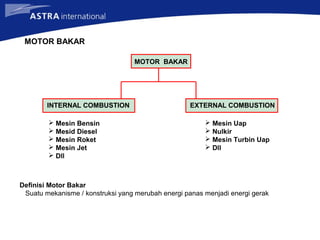

3. MOTOR BAKAR
MOTOR BAKAR
INTERNAL COMBUSTION EXTERNAL COMBUSTION
 Mesin Bensin
 Mesid Diesel
 Mesin Roket
 Mesin Jet
 Dll
 Mesin Uap
 Nulkir
 Mesin Turbin Uap
 Dll
Definisi Motor Bakar
Suatu mekanisme / konstruksi yang merubah energi panas menjadi energi gerak

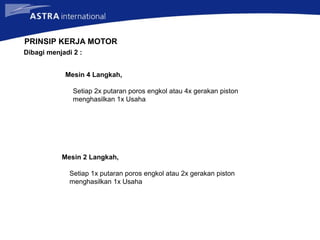

4. PRINSIP KERJA MOTOR
Mesin 4 Langkah,
Setiap 2x putaran poros engkol atau 4x gerakan piston
menghasilkan 1x Usaha
Dibagi menjadi 2 :
Mesin 2 Langkah,
Setiap 1x putaran poros engkol atau 2x gerakan piston
menghasilkan 1x Usaha

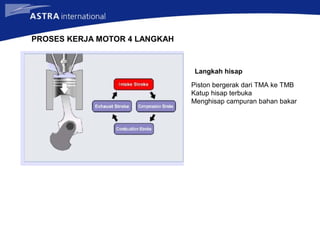

5. PROSES KERJA MOTOR 4 LANGKAH
Langkah hisap
Piston bergerak dari TMA ke TMB
Katup hisap terbuka
Menghisap campuran bahan bakar

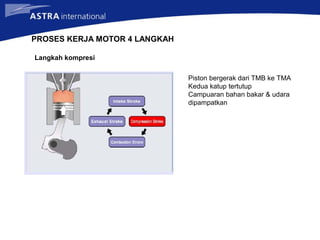

6. PROSES KERJA MOTOR 4 LANGKAH
Langkah kompresi
Piston bergerak dari TMB ke TMA
Kedua katup tertutup
Campuaran bahan bakar & udara
dipampatkan

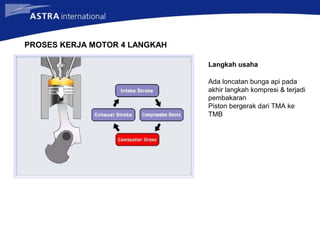

7. PROSES KERJA MOTOR 4 LANGKAH
Langkah usaha
Ada loncatan bunga api pada
akhir langkah kompresi & terjadi
pembakaran
Piston bergerak dari TMA ke
TMB

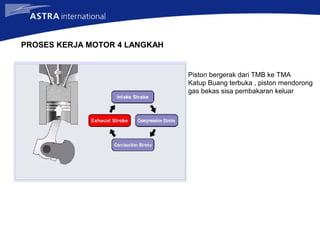

8. PROSES KERJA MOTOR 4 LANGKAH
Piston bergerak dari TMB ke TMA
Katup Buang terbuka , piston mendorong
gas bekas sisa pembakaran keluar

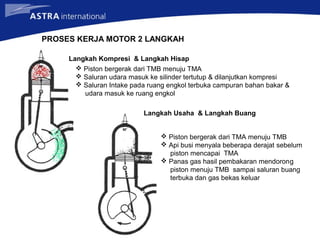

9. PROSES KERJA MOTOR 2 LANGKAH
Langkah Kompresi & Langkah Hisap
 Piston bergerak dari TMB menuju TMA
 Saluran udara masuk ke silinder tertutup & dilanjutkan kompresi
 Saluran Intake pada ruang engkol terbuka campuran bahan bakar &
udara masuk ke ruang engkol
Langkah Usaha & Langkah Buang
 Piston bergerak dari TMA menuju TMB
 Api busi menyala beberapa derajat sebelum
piston mencapai TMA
 Panas gas hasil pembakaran mendorong
piston menuju TMB sampai saluran buang
terbuka dan gas bekas keluar

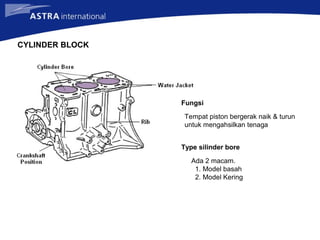

10. CYLINDER BLOCK
Fungsi
Tempat piston bergerak naik & turun
untuk mengahsilkan tenaga
Type silinder bore
Ada 2 macam.
1. Model basah
2. Model Kering

11. CYLINDER HEAD PADA CYLINDER HEAD TERDAPAT
 Katup Masuk & buang
 Saluran udara Masuk & Buang
 Ruang Bakar
 Water Jacket
 Busi
Macam – macam ruang Bakar
 Bak mandi / Bath Tube
 Wedge
 Hemispherical
Wedge type
combustion chamber
Hemispherical type
combustion chamber

12. PISTON
Fungsi
Menerima tenakan gas hasil pembakaran
kemudian diteruskan ke crankshaft melalui
conecting rod
Piston Clearance
Berfungsi untuk mencegah macetnya piston saat
beroperasi
Sebagai koreksi & meningkatkan kemampuan mesin

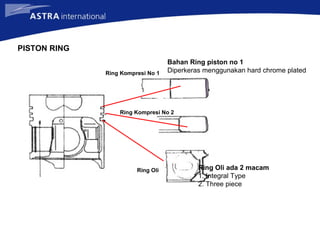

13. Ring Kompresi No 1
Ring Kompresi No 2
Ring Oli
Bahan Ring piston no 1
Diperkeras menggunakan hard chrome plated
Ring Oli ada 2 macam
1. Integral Type
2. Three piece
PISTON RING

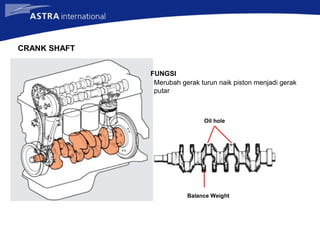

14. CRANK SHAFT
Merubah gerak turun naik piston menjadi gerak
putar
FUNGSI
Balance Weight
Oil hole

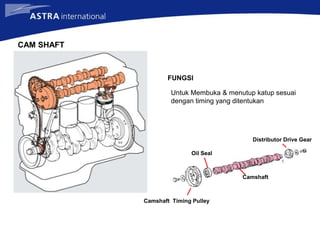

15. CAM SHAFT
FUNGSI
Untuk Membuka & menutup katup sesuai
dengan timing yang ditentukan
Camshaft Timing Pulley
Camshaft
Oil Seal
Distributor Drive Gear

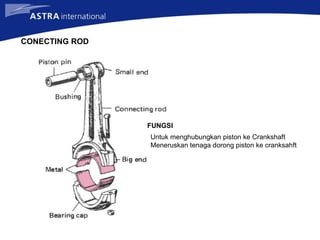

16. CONECTING ROD
FUNGSI
Untuk menghubungkan piston ke Crankshaft
Meneruskan tenaga dorong piston ke cranksahft

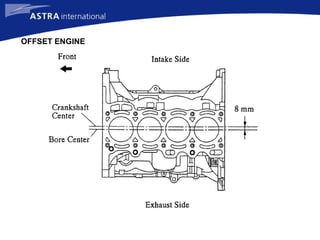

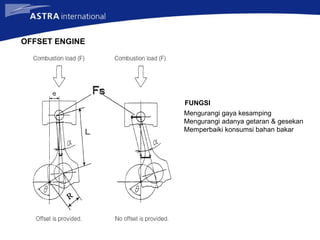

17. OFFSET ENGINE
FUNGSI
Mengurangi gaya kesamping
Mengurangi adanya getaran & gesekan
Memperbaiki konsumsi bahan bakar

18. OFFSET ENGINE

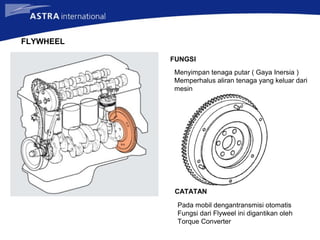

19. FLYWHEEL
FUNGSI
Menyimpan tenaga putar ( Gaya Inersia )
Memperhalus aliran tenaga yang keluar dari
mesin
CATATAN
Pada mobil dengantransmisi otomatis
Fungsi dari Flyweel ini digantikan oleh
Torque Converter

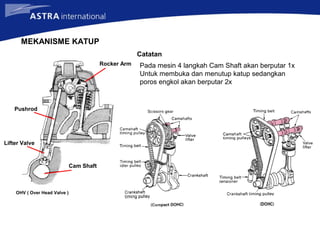

20. MEKANISME KATUP
Rocker Arm
Cam Shaft
Lifter Valve
Pushrod
Catatan
Pada mesin 4 langkah Cam Shaft akan berputar 1x
Untuk membuka dan menutup katup sedangkan
poros engkol akan berputar 2x
OHV ( Over Head Valve )

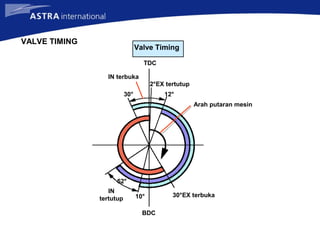

21. BDC
TDC
2°EX tertutup
12°30°
52°
10° 30°EX terbuka
IN
tertutup
IN terbuka
Valve Timing
Arah putaran mesin
VALVE TIMING

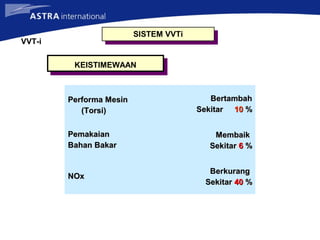

22. Performa MesinPerforma Mesin
(Torsi)(Torsi)
BertambahBertambah
SekitarSekitar 1010 %%
PemakaianPemakaian
Bahan BakarBahan Bakar
MembaikMembaik
SekitarSekitar 66 %%
NOxNOx
BerkurangBerkurang
SekitarSekitar 4040 %%
KEISTIMEWAAN
VVT-i
SISTEM VVTi

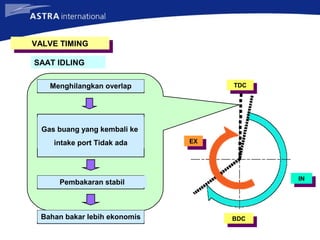

23. TDC
TDC
BDC
BDC
IN
IN
EX
EX
Menghilangkan overlap
Gas buang yang kembali ke
intake port Tidak ada
Pembakaran stabil
Bahan bakar lebih ekonomis
VALVE TIMINGVALVE TIMING
SAAT IDLING

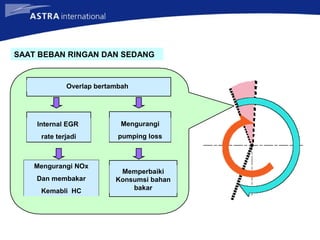

24. Overlap bertambah
Internal EGR
rate terjadi
Mengurangi
pumping loss
Mengurangi NOx
Dan membakar
Kemabli HC
Memperbaiki
Konsumsi bahan
bakar
SAAT BEBAN RINGAN DAN SEDANG

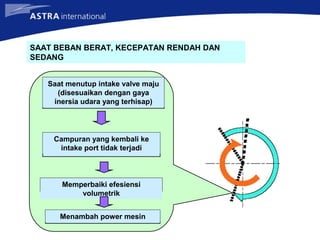

25. Saat menutup intake valve maju
(disesuaikan dengan gaya
inersia udara yang terhisap)
Campuran yang kembali ke
intake port tidak terjadi
Memperbaiki efesiensi
volumetrik
Menambah power mesin
SAAT BEBAN BERAT, KECEPATAN RENDAH DAN
SEDANG

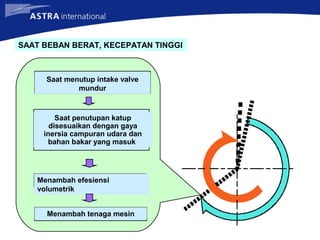

26. Saat menutup intake valve
mundur
Saat penutupan katup
disesuaikan dengan gaya
inersia campuran udara dan
bahan bakar yang masuk
Menambah efesiensi
volumetrik
Menambah tenaga mesin
SAAT BEBAN BERAT, KECEPATAN TINGGI

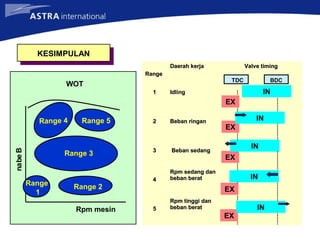

27. RangeRange
Daerah kerjaDaerah kerja Valve timingValve timing
11 IdlingIdling
22 Beban ringanBeban ringan
33 Beban sedangBeban sedang
44
Rpm sedang danRpm sedang dan
beban beratbeban berat
55
Rpm tinggi danRpm tinggi dan
beban beratbeban berat
TDC BDC
EX
IN
EX
IN
EX
IN
EX
IN
EX
IN
Beban
Rpm mesin
WOT
Range 4 Range 5
Range 3
Range
1
Range 2
KESIMPULAN

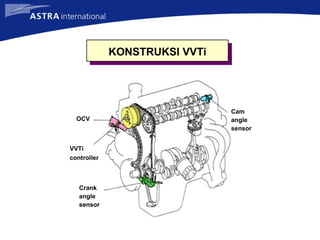

28. KONSTRUKSI VVTi
Cam
angle
sensor
Crank
angle
sensor
OCV
VVTi
controller

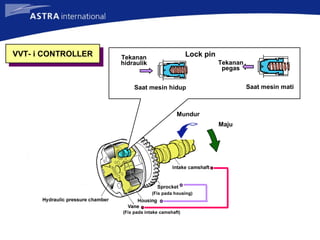

29. (Fix pada intake camshaft)
(Fix pada housing)
Tekanan
hidraulik
Lock pin
Tekanan
pegas
Saat mesin hidup Saat mesin mati
Mundur
Maju
VVT- i CONTROLLER

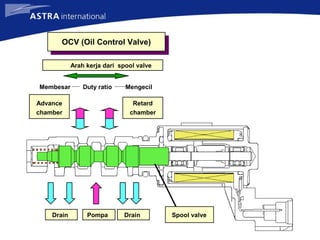

30. Drain DrainPompa Spool valve
Advance
chamber
Retard
chamber
Arah kerja dari spool valve
OCV (Oil Control Valve)
Duty ratio MengecilMembesar

31. VVTi
control
ler
Signal maju
Duty ratio : membesar
MAJUMAJU
