Kolimator gamma kamera
Kolimator terbuat dari timbal atau tungsten dan berfungsi untuk memilih sinar gamma yang menuju detektor. Ada beberapa jenis kolimator seperti parallel hole, converging, dan diverging yang masing-masing menghasilkan efek berbeda pada ukuran dan bentuk citra. Pilihan jenis kolimator dipengaruhi oleh karakteristik obyek yang akan diperiksa.
Kolimator gamma kamera
- 1. KOLIMATOR Disusun Oleh : 1.Arif Fahmi 2. Moh. Shofi Nur Utami 3. Sheila Amelia
- 2. Collimator Gamma Camera •Gamma rays from radioactive source within the body emitted in all directions • Operating principle: absorptive collimation only gamma rays travelling in certain directions go through and reach the detector, the others are absorbed in the septa • Made usually from tungsten (Z=82; 𝜌 = 11.3 gr/cm3) or lead to provide high absorption probability

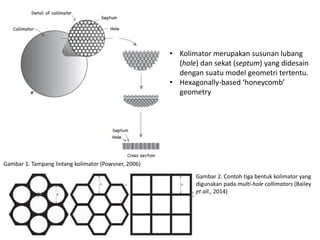

- 3. Gambar 1. Tampanglintang kolimator (Powsner, 2006) • Kolimator merupakan susunan lubang (hole) dan sekat (septum) yang didesain dengan suatu model geometri tertentu. • Hexagonally-based ‘honeycomb’ geometry Gambar 2. Contoh tiga bentuk kolimator yang digunakan pada multi-hole collimators (Bailey et all., 2014)

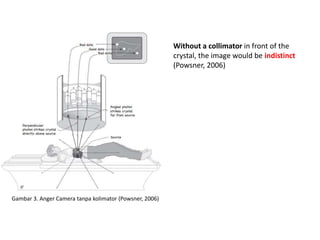

- 4. Without a collimatorin front of the crystal, the image would be indistinct (Powsner, 2006) Gambar 3. Anger Camera tanpa kolimator (Powsner, 2006)

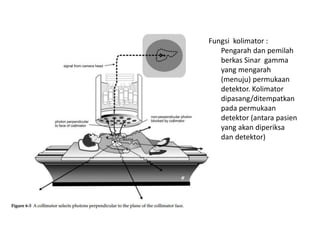

- 5. Fungsi kolimator : Pengarahdan pemilah berkas Sinar gamma yang mengarah (menuju) permukaan detektor. Kolimator dipasang/ditempatkan pada permukaan detektor (antara pasien yang akan diperiksa dan detektor)

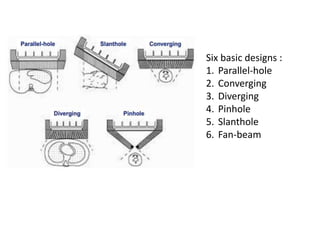

- 6. Six basic designs: 1. Parallel-hole 2. Converging 3. Diverging 4. Pinhole 5. Slanthole 6. Fan-beam

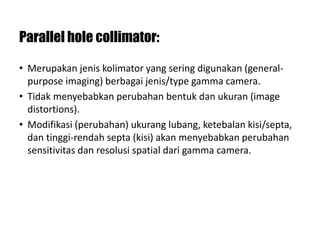

- 7. Parallel hole collimator: •Merupakan jenis kolimator yang sering digunakan (general- purpose imaging) berbagai jenis/type gamma camera. • Tidak menyebabkan perubahan bentuk dan ukuran (image distortions). • Modifikasi (perubahan) ukurang lubang, ketebalan kisi/septa, dan tinggi-rendah septa (kisi) akan menyebabkan perubahan sensitivitas dan resolusi spatial dari gamma camera.
- 8. Parallel hole collimator: •Untuk meningkatkan resolusi, dipilih diameter holes (lubang) yang lebih kecil atau ukuran septa/kisi lebih tinggi sehingga lubang lebih dalam, TETAPI akan berakibat penurunan sensitivitas. • Untuk meningkatkan sensitivitas ukuran lubang dipilih yang lebih lebar atau lebih dangkal, TETAPI kepampuan resolusi spatial gamma camera akan menurun.

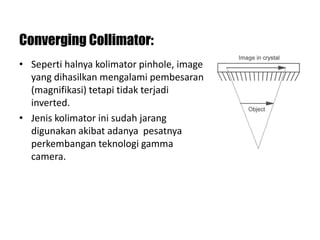

- 9. Converging Collimator: • Sepertihalnya kolimator pinhole, image yang dihasilkan mengalami pembesaran (magnifikasi) tetapi tidak terjadi inverted. • Jenis kolimator ini sudah jarang digunakan akibat adanya pesatnya perkembangan teknologi gamma camera.

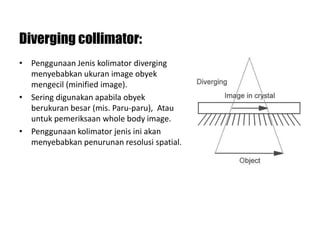

- 10. Diverging collimator: • PenggunaanJenis kolimator diverging menyebabkan ukuran image obyek mengecil (minified image). • Sering digunakan apabila obyek berukuran besar (mis. Paru-paru), Atau untuk pemeriksaan whole body image. • Penggunaan kolimator jenis ini akan menyebabkan penurunan resolusi spatial.
- 11. Pinhole collimator: • UkuranImage yang dihasilkan mengalami pembesaran dan inverted (terbalik) • Sering digunakan untuk imejing obyek yang berukuran kecil (mis. Kelenjar Tiroid dan sendi panggul) • Karena hanya single hole, menghasilkan derajat sensitivitas yang tidak terlalu baik.
- 12.

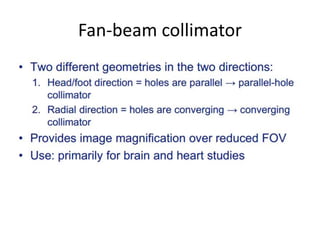

- 13.

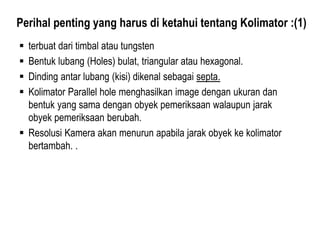

- 14. Perihal penting yangharus di ketahui tentang Kolimator :(1) terbuat dari timbal atau tungsten Bentuk lubang (Holes) bulat, triangular atau hexagonal. Dinding antar lubang (kisi) dikenal sebagai septa. Kolimator Parallel hole menghasilkan image dengan ukuran dan bentuk yang sama dengan obyek pemeriksaan walaupun jarak obyek pemeriksaan berubah. Resolusi Kamera akan menurun apabila jarak obyek ke kolimator bertambah. .

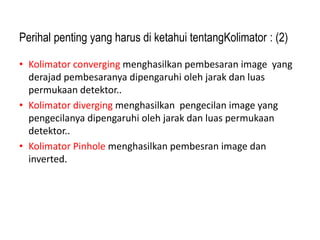

- 15. Perihal penting yangharus di ketahui tentangKolimator : (2) • Kolimator converging menghasilkan pembesaran image yang derajad pembesaranya dipengaruhi oleh jarak dan luas permukaan detektor.. • Kolimator diverging menghasilkan pengecilan image yang pengecilanya dipengaruhi oleh jarak dan luas permukaan detektor.. • Kolimator Pinhole menghasilkan pembesran image dan inverted.

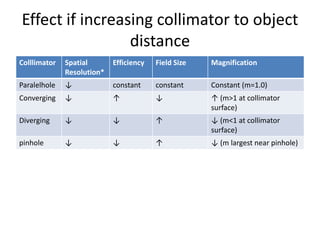

- 16. Effect if increasingcollimator to object distance Colllimator Spatial Resolution* Efficiency Field Size Magnification Paralelhole ↓ constant constant Constant (m=1.0) Converging ↓ ↑ ↓ ↑ (m>1 at collimator surface) Diverging ↓ ↓ ↑ ↓ (m<1 at collimator surface) pinhole ↓ ↓ ↑ ↓ (m largest near pinhole)
- 17.
- 18.
