Mengendali Projektor LCD (BPP303, K3M1.1.4)
Dokumen ini membincangkan pengendalian projektor LCD, termasuk jenis, ciri-ciri, dan kelebihan penggunaannya dalam persembahan. Ia menerangkan tentang perbezaan antara projektor LCD dan DLP, pelbagai kategori projektor mengikut tujuan penggunaan serta spesifikasi beberapa model. Selain itu, dokumen ini juga menyenaraikan alat tambahan yang diperlukan untuk mengoperasikan projektor dan prosedur pengendaliannya.
More Related Content
Mengendali Projektor LCD (BPP303, K3M1.1.4)

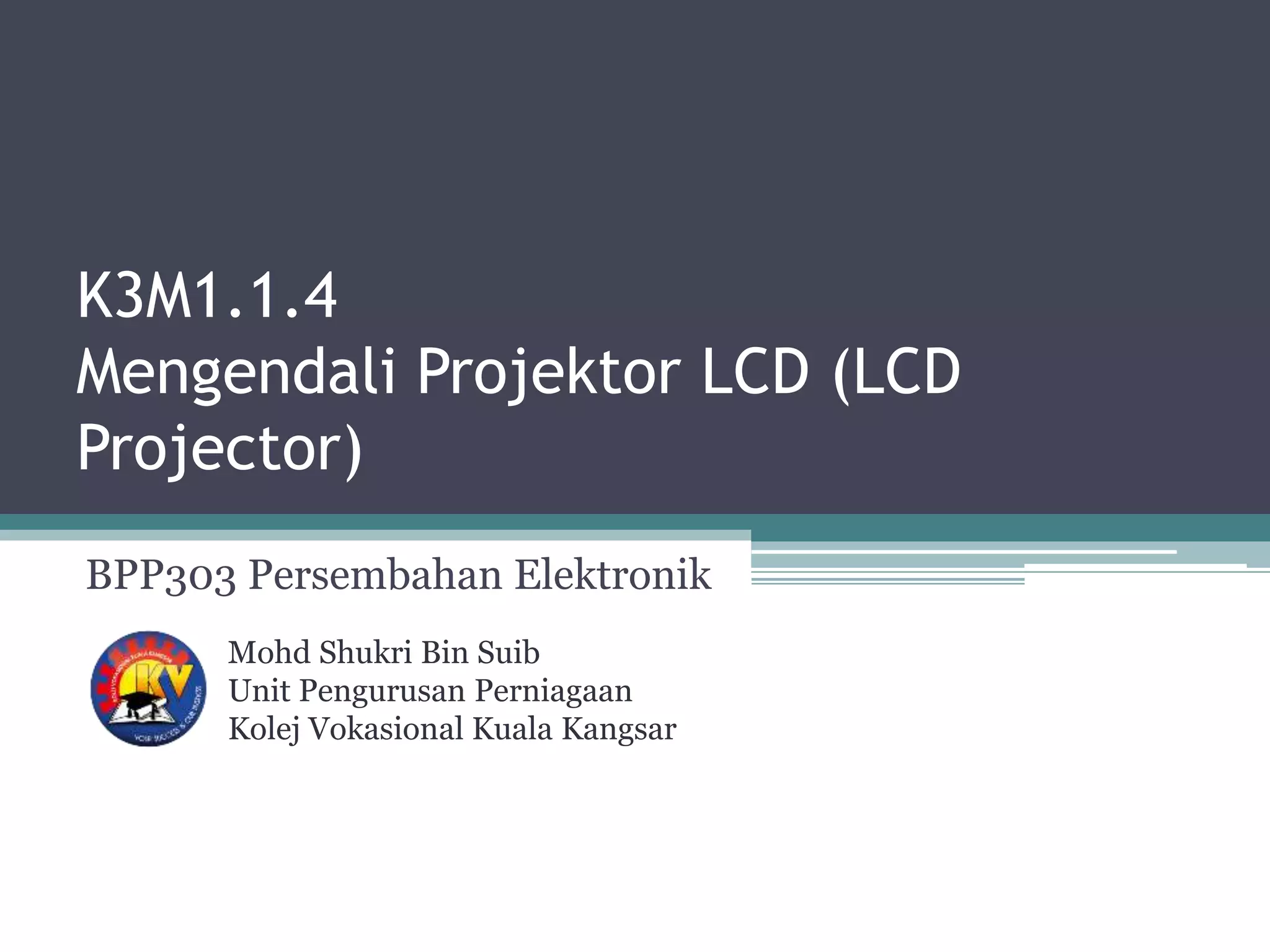

- 1. K3M1.1.4 Mengendali Projektor LCD(LCD Projector) BPP303 Persembahan Elektronik Mohd Shukri Bin Suib Unit Pengurusan Perniagaan Kolej Vokasional Kuala Kangsar

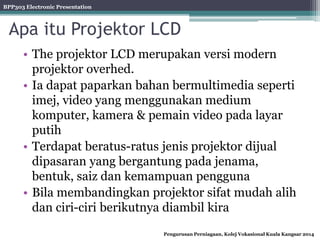

- 2. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Apa itu Projektor LCD • The projektor LCD merupakan versi modern projektor overhed. • Ia dapat paparkan bahan bermultimedia seperti imej, video yang menggunakan medium komputer, kamera & pemain video pada layar putih • Terdapat beratus-ratus jenis projektor dijual dipasaran yang bergantung pada jenama, bentuk, saiz dan kemampuan pengguna • Bila membandingkan projektor sifat mudah alih dan ciri-ciri berikutnya diambil kira

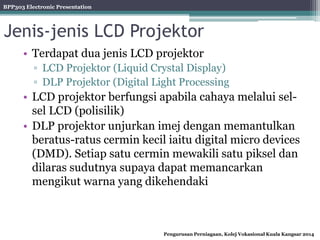

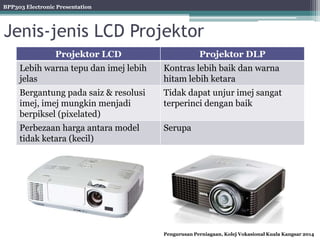

- 3. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Jenis-jenis LCD Projektor • Terdapat dua jenis LCD projektor ▫ LCD Projektor (Liquid Crystal Display) ▫ DLP Projektor (Digital Light Processing • LCD projektor berfungsi apabila cahaya melalui sel- sel LCD (polisilik) • DLP projektor unjurkan imej dengan memantulkan beratus-ratus cermin kecil iaitu digital micro devices (DMD). Setiap satu cermin mewakili satu piksel dan dilaras sudutnya supaya dapat memancarkan mengikut warna yang dikehendaki
- 4. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Jenis-jenis LCD Projektor Projektor LCD Projektor DLP Lebih warna tepu dan imej lebih jelas Kontras lebih baik dan warna hitam lebih ketara Bergantung pada saiz & resolusi imej, imej mungkin menjadi berpiksel (pixelated) Tidak dapat unjur imej sangat terperinci dengan baik Perbezaan harga antara model tidak ketara (kecil) Serupa

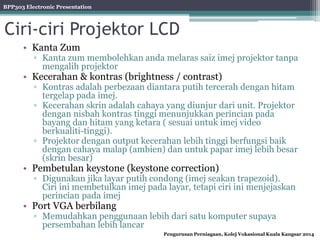

- 5. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Ciri-ciri Projektor LCD • Kanta Zum ▫ Kanta zum membolehkan anda melaras saiz imej projektor tanpa mengalih projektor • Kecerahan & kontras (brightness / contrast) ▫ Kontras adalah perbezaan diantara putih tercerah dengan hitam tergelap pada imej. ▫ Kecerahan skrin adalah cahaya yang diunjur dari unit. Projektor dengan nisbah kontras tinggi menunjukkan perincian pada bayang dan hitam yang ketara ( sesuai untuk imej video berkualiti-tinggi). ▫ Projektor dengan output kecerahan lebih tinggi berfungsi baik dengan cahaya malap (ambien) dan untuk papar imej lebih besar (skrin besar) • Pembetulan keystone (keystone correction) ▫ Digunakan jika layar putih condong (imej seakan trapezoid). Ciri ini membetulkan imej pada layar, tetapi ciri ini menjejaskan perincian pada imej • Port VGA berbilang ▫ Memudahkan penggunaan lebih dari satu komputer supaya persembahan lebih lancar

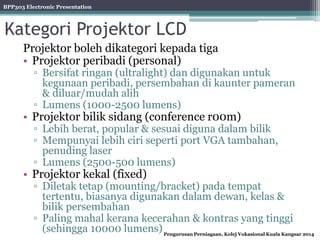

- 6. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Kategori Projektor LCD Projektor boleh dikategori kepada tiga • Projektor peribadi (personal) ▫ Bersifat ringan (ultralight) dan digunakan untuk kegunaan peribadi, persembahan di kaunter pameran & diluar/mudah alih ▫ Lumens (1000-2500 lumens) • Projektor bilik sidang (conference r00m) ▫ Lebih berat, popular & sesuai diguna dalam bilik ▫ Mempunyai lebih ciri seperti port VGA tambahan, penuding laser ▫ Lumens (2500-500 lumens) • Projektor kekal (fixed) ▫ Diletak tetap (mounting/bracket) pada tempat tertentu, biasanya digunakan dalam dewan, kelas & bilik persembahan ▫ Paling mahal kerana kecerahan & kontras yang tinggi (sehingga 10000 lumens)

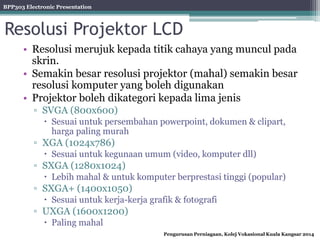

- 7. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Resolusi Projektor LCD • Resolusi merujuk kepada titik cahaya yang muncul pada skrin. • Semakin besar resolusi projektor (mahal) semakin besar resolusi komputer yang boleh digunakan • Projektor boleh dikategori kepada lima jenis ▫ SVGA (800x600) Sesuai untuk persembahan powerpoint, dokumen & clipart, harga paling murah ▫ XGA (1024x786) Sesuai untuk kegunaan umum (video, komputer dll) ▫ SXGA (1280x1024) Lebih mahal & untuk komputer berprestasi tinggi (popular) ▫ SXGA+ (1400x1050) Sesuai untuk kerja-kerja grafik & fotografi ▫ UXGA (1600x1200) Paling mahal

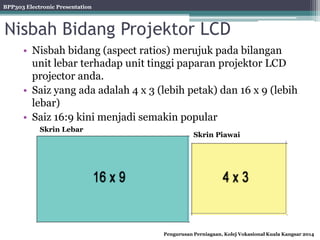

- 8. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Nisbah Bidang Projektor LCD • Nisbah bidang (aspect ratios) merujuk pada bilangan unit lebar terhadap unit tinggi paparan projektor LCD projector anda. • Saiz yang ada adalah 4 x 3 (lebih petak) dan 16 x 9 (lebih lebar) • Saiz 16:9 kini menjadi semakin popular Skrin Lebar Skrin Piawai

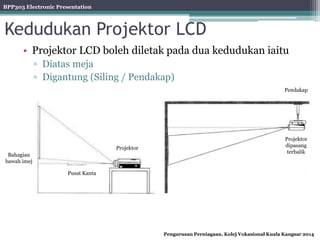

- 9. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Kedudukan Projektor LCD • Projektor LCD boleh diletak pada dua kedudukan iaitu ▫ Diatas meja ▫ Digantung (Siling / Pendakap) Pusat Kanta Bahagian bawah imej Projektor Projektor dipasang terbalik Pendakap

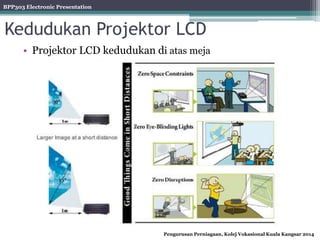

- 10. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Kedudukan Projektor LCD • Projektor LCD kedudukan di atas meja

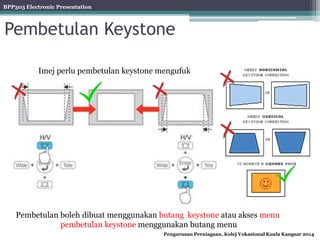

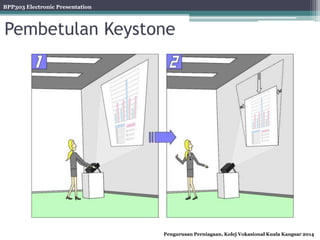

- 11. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Pembetulan Keystone • Paparan imej kadangkala menjadi seperti bentuk rombus dan bukannya sentuk segiempat tepat • Biasanya ia berpunca dari kedudukan skrin yang condong ke hadapan / belakang Dengan Pembetulan Keystone Tanpa Pembetulan Keystone
- 12. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Pembetulan Keystone
- 13. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Pembetulan Keystone Imej perlu pembetulan keystone mengufuk Pembetulan boleh dibuat menggunakan butang keystone atau akses menu pembetulan keystone menggunakan butang menu
- 14. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Kelebihan menggunakan Projektor LCD Umumnya projektor LCD dapat melancarkan lagi proses persembahan dengan gabungan perisian persembahan dan elemen- elemen multimedia. Diantara kelebihan-kelebihannya adalah • Mudah digunakan ▫ Projektor dapat memudahkan proses persembahan jika dengan hanya penyambungan wayar vga dengan komputer ke projektor. Dengan bantuan perisian persembahan proses pembentangan menjadi lebih mudah & menarik • Pembelajaran secara visual ▫ Projektor dapat menjelaskan sesuatu yang sukar dibuat menggunakan penjelasan semata-mata. Bahan persembahan seperti slaid persembahan, video & internet menjadikan nilai tambah dalam pengajaran. • Interaksi berkumpulan ▫ Memudahkan penjelasan secara berkumpulan. Maklumat yang sama dapat dilihat pada layar putih. Ia dapat meningkatkan pengalaman berkumpulan • Mengekalkan tumpuan ▫ Projektor dapat memaparkan pelbagai elemen multimedia seperti imej, video, animasi, grafik dan juga permainan interaktif. Ia lebih baik berbanding percakapan / bahan maujud yang membosankan

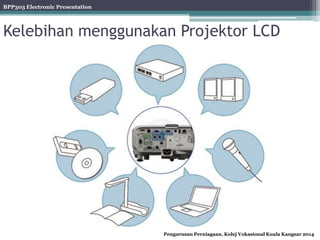

- 15. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Kelebihan menggunakan Projektor LCD

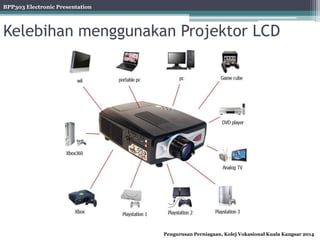

- 16. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Kelebihan menggunakan Projektor LCD

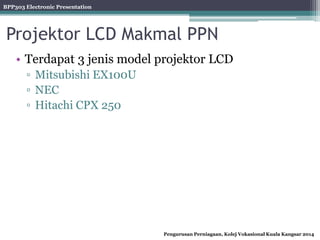

- 17. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Terdapat 3 jenis model projektor LCD ▫ Mitsubishi EX100U ▫ NEC ▫ Hitachi CPX 250

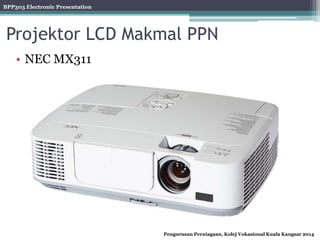

- 18. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311

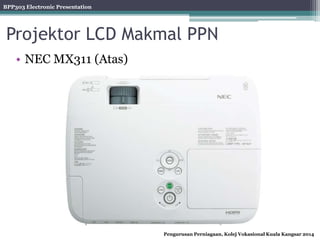

- 19. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311 (Atas)

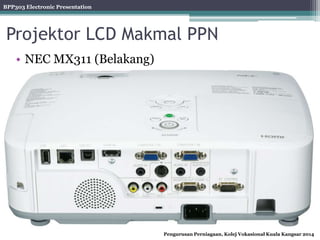

- 20. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311 (Belakang)

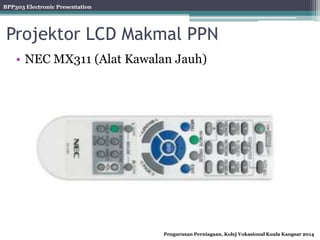

- 21. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311 (Alat Kawalan Jauh)

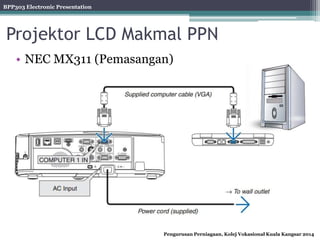

- 22. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311 (Pemasangan)

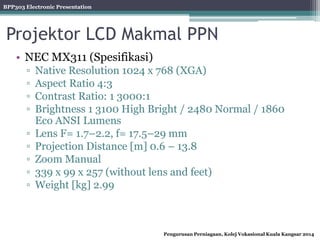

- 23. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311 (Spesifikasi) ▫ Native Resolution 1024 x 768 (XGA) ▫ Aspect Ratio 4:3 ▫ Contrast Ratio: 1 3000:1 ▫ Brightness 1 3100 High Bright / 2480 Normal / 1860 Eco ANSI Lumens ▫ Lens F= 1.7–2.2, f= 17.5–29 mm ▫ Projection Distance [m] 0.6 – 13.8 ▫ Zoom Manual ▫ 339 x 99 x 257 (without lens and feet) ▫ Weight [kg] 2.99

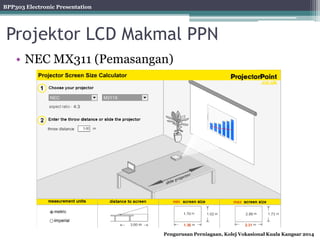

- 24. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • NEC MX311 (Pemasangan)

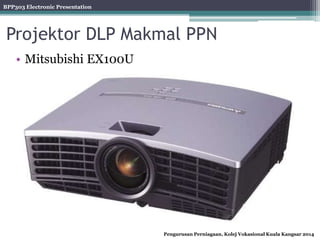

- 25. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U

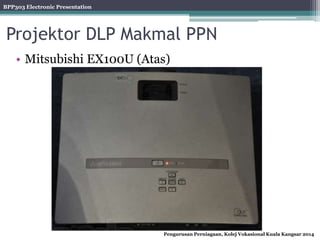

- 26. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U (Atas)

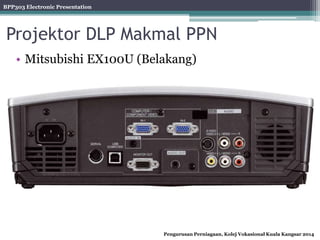

- 27. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U (Belakang)

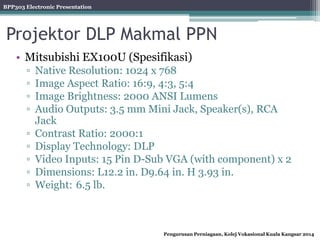

- 28. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U (Spesifikasi) ▫ Native Resolution: 1024 x 768 ▫ Image Aspect Ratio: 16:9, 4:3, 5:4 ▫ Image Brightness: 2000 ANSI Lumens ▫ Audio Outputs: 3.5 mm Mini Jack, Speaker(s), RCA Jack ▫ Contrast Ratio: 2000:1 ▫ Display Technology: DLP ▫ Video Inputs: 15 Pin D-Sub VGA (with component) x 2 ▫ Dimensions: L12.2 in. D9.64 in. H 3.93 in. ▫ Weight: 6.5 lb.

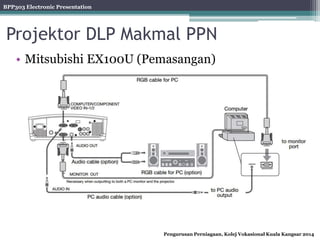

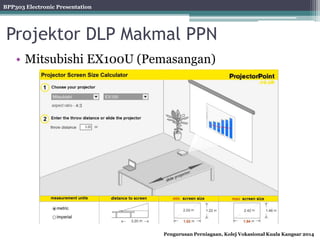

- 29. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U (Pemasangan)
- 30. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U (Pemasangan)

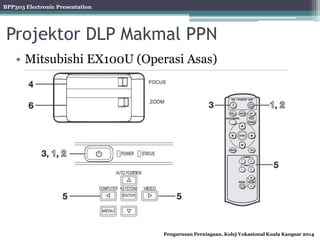

- 31. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor DLP Makmal PPN • Mitsubishi EX100U (Operasi Asas)

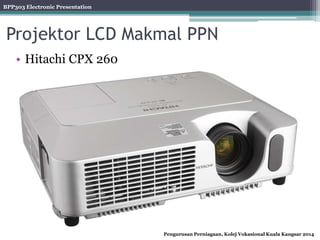

- 32. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 260

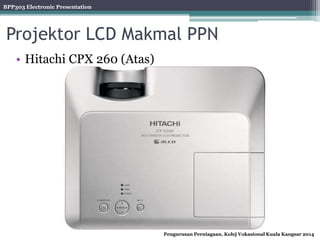

- 33. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 260 (Atas)

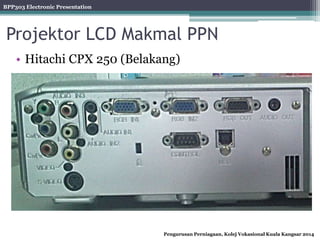

- 34. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 250 (Belakang)
- 35. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 250 (Alat Kawalan Jauh)

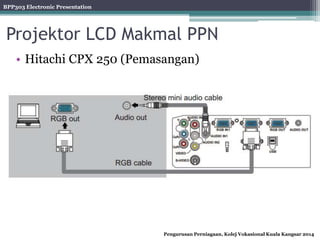

- 36. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 250 (Pemasangan)
- 37. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 250 (Pemasangan)

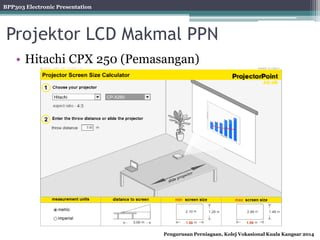

- 38. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 250 (Pemasangan)

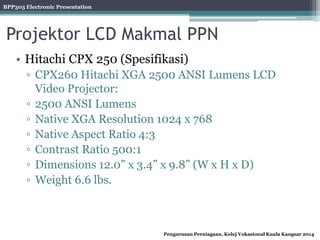

- 39. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Projektor LCD Makmal PPN • Hitachi CPX 250 (Spesifikasi) ▫ CPX260 Hitachi XGA 2500 ANSI Lumens LCD Video Projector: ▫ 2500 ANSI Lumens ▫ Native XGA Resolution 1024 x 768 ▫ Native Aspect Ratio 4:3 ▫ Contrast Ratio 500:1 ▫ Dimensions 12.0” x 3.4” x 9.8” (W x H x D) ▫ Weight 6.6 lbs.
- 40. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan Selain dari projektor LCD terdapat beberapa alatan yang perlu disediakan untuk menjalankan persembahan • Wayar VGA / DVI / HDMI ▫ Penyambung paparan dari komputer riba/dekstop ke projektor LCD • Wayar Audio Jack 35mm ▫ Penyambung audio dari komputer riba/dekstop ke sistem audio • Layar Putih (Kekal atau Mudah Alih) ▫ Memaparkan imej yang diunjur oleh projektor LCD, terdapat pelbagai jenis dan saiz mengikut keperluan persembahan • Alat Kawalan Jauh Projektor LCD ▫ Disertakan bersama – sama projektor LCD (rujuk manual pengguna) • Presenter / Penunjuk Laser ▫ Memudahkan persembahan kerana cahaya laser digunakan sebagai bantuan persembahan • VGA splitter (Komputer Desktop) ▫ Digunakan pada komputer riba kerana perlu ada dua output iaitu ke Monitor komputer & projektor LCD • Wayar penyambung

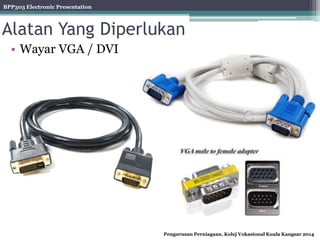

- 41. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Wayar VGA / DVI

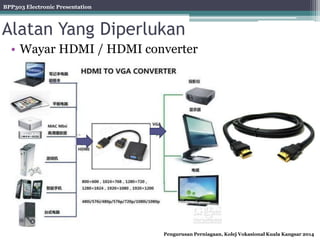

- 42. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Wayar HDMI / HDMI converter

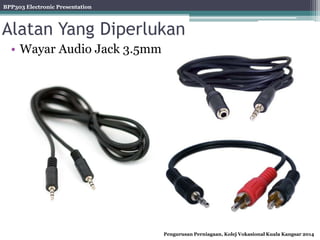

- 43. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Wayar Audio Jack 3.5mm

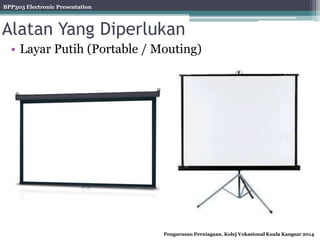

- 44. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Layar Putih (Portable / Mouting)

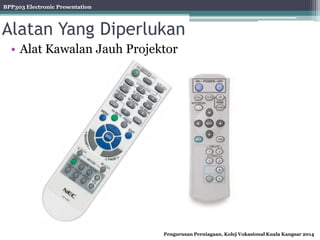

- 45. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Alat Kawalan Jauh Projektor

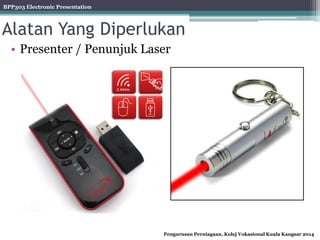

- 46. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Presenter / Penunjuk Laser

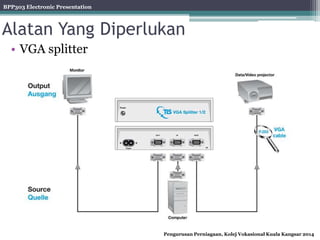

- 47. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • VGA splitter
- 48. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • VGA splitter

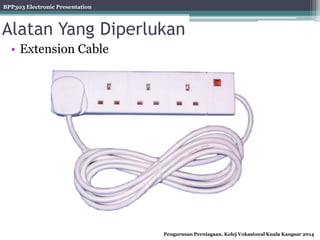

- 49. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Alatan Yang Diperlukan • Extension Cable

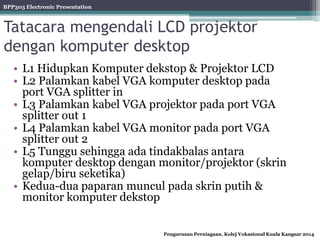

- 50. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara mengendali LCD projektor dengan komputer desktop • L1 Hidupkan Komputer dekstop & Projektor LCD • L2 Palamkan kabel VGA komputer desktop pada port VGA splitter in • L3 Palamkan kabel VGA projektor pada port VGA splitter out 1 • L4 Palamkan kabel VGA monitor pada port VGA splitter out 2 • L5 Tunggu sehingga ada tindakbalas antara komputer desktop dengan monitor/projektor (skrin gelap/biru seketika) • Kedua-dua paparan muncul pada skrin putih & monitor komputer dekstop

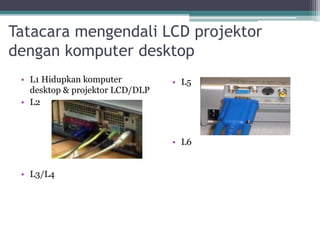

- 51. Tatacara mengendali LCDprojektor dengan komputer desktop • L1 Hidupkan komputer desktop & projektor LCD/DLP • L2 • L3/L4 • L5 • L6

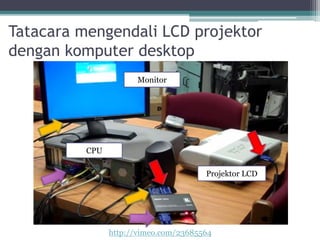

- 52. Tatacara mengendali LCDprojektor dengan komputer desktop http://vimeo.com/23685564 CPU Monitor Projektor LCD

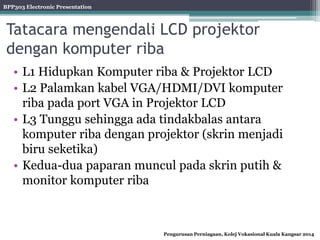

- 53. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara mengendali LCD projektor dengan komputer riba • L1 Hidupkan Komputer riba & Projektor LCD • L2 Palamkan kabel VGA/HDMI/DVI komputer riba pada port VGA in Projektor LCD • L3 Tunggu sehingga ada tindakbalas antara komputer riba dengan projektor (skrin menjadi biru seketika) • Kedua-dua paparan muncul pada skrin putih & monitor komputer riba

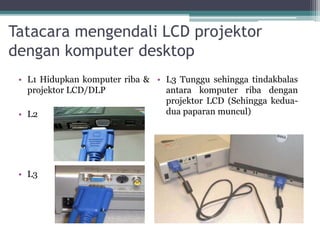

- 54. Tatacara mengendali LCDprojektor dengan komputer desktop • L1 Hidupkan komputer riba & projektor LCD/DLP • L2 • L3 • L3 Tunggu sehingga tindakbalas antara komputer riba dengan projektor LCD (Sehingga kedua- dua paparan muncul)

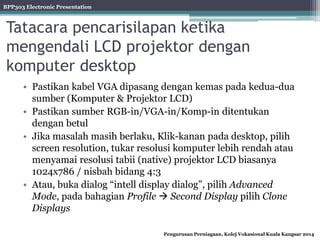

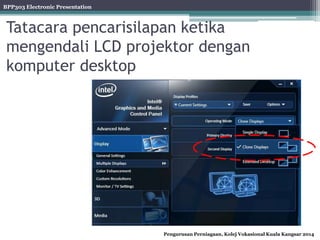

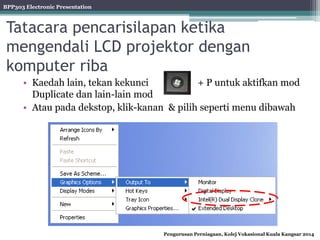

- 55. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara pencarisilapan ketika mengendali LCD projektor dengan komputer riba • Pastikan kabel VGA dipasang dengan kemas pada kedua-dua sumber (Komputer & Projektor LCD) • Pastikan sumber RGB-in/VGA-in/Komp-in ditentukan dengan betul • Jika masalah masih berlaku, tekan kekunci Fn + F3/ / Dialog paparan akan timbul seperti berikut • Tekan kekunci F3 sekali lagi sehingga bahagian Duplicate terpilih
- 56. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara pencarisilapan ketika mengendali LCD projektor dengan komputer riba • Bergantung pada model & jenama kadangkala butang Fn+F4/F5/F6/F7 diguna.

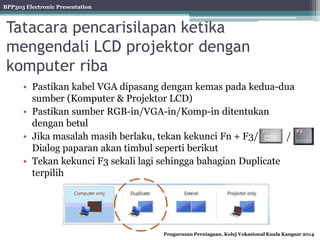

- 57. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara pencarisilapan ketika mengendali LCD projektor dengan komputer riba • Kaedah lain, tekan kekunci + P untuk aktifkan mod Duplicate dan lain-lain mod • Atau pada dekstop, klik-kanan & pilih seperti menu dibawah
- 58. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara pencarisilapan ketika mengendali LCD projektor dengan komputer desktop • Pastikan kabel VGA dipasang dengan kemas pada kedua-dua sumber (Komputer & Projektor LCD) • Pastikan sumber RGB-in/VGA-in/Komp-in ditentukan dengan betul • Jika masalah masih berlaku, Klik-kanan pada desktop, pilih screen resolution, tukar resolusi komputer lebih rendah atau menyamai resolusi tabii (native) projektor LCD biasanya 1024x786 / nisbah bidang 4:3 • Atau, buka dialog “intell display dialog”, pilih Advanced Mode, pada bahagian Profile Second Display pilih Clone Displays
- 59. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Tatacara pencarisilapan ketika mengendali LCD projektor dengan komputer desktop

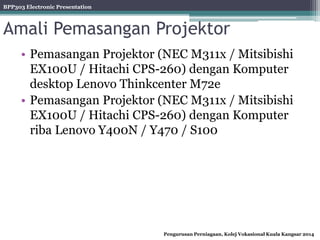

- 60. BPP303 Electronic Presentation PengurusanPerniagaan, Kolej Vokasional Kuala Kangsar 2014 Amali Pemasangan Projektor • Pemasangan Projektor (NEC M311x / Mitsibishi EX100U / Hitachi CPS-260) dengan Komputer desktop Lenovo Thinkcenter M72e • Pemasangan Projektor (NEC M311x / Mitsibishi EX100U / Hitachi CPS-260) dengan Komputer riba Lenovo Y400N / Y470 / S100
- 61. K3M1.1.4 Mengendali Projektor LCD(LCD Projector) BPP303 Persembahan Elektronik Mohd Shukri Bin Suib Unit Pengurusan Perniagaan Kolej Vokasional Kuala Kangsar
