Prapanas melibatkan pemanasan logam asas, sama ada secara keseluruhannya atau hanya kawasan sekitar sambungan, kepada suhu tertentu yang diingini, yang dipanggil suhu prapanas, sebelum kerja kimpalan dilakukan. Pemanasan boleh diteruskan dalam proses kimpalan, tetapi biasanya haba daripada kimpalan adalah mencukupi untuk mengekalkan suhu yang dikehendaki tanpa kesinambungan sumber haba luaran. Suhu interpass, yang ditakrifkan sebagai suhu logam asas antara larian kimpalan yang pertama dan terakhir, tidak boleh jatuh dibawah suhu prapemanasan. Prapemanasan boleh menghasilkan banyak kesan yang baik, namun, tanpa pengetahuan asas tentang kerja yang hendak dilakukan, akan berlaku risiko membazirkan wang, atau lebih teruk lagi, menjatuhkan integriti/kebolehpercayaan/kualiti hasil kimpal itu

1. z
K03
MENGENALI
PROSES
PRAPANAS
EN. SHAH NADZRI BIN JASMIR
MTK 3012 HEAT TREATMENT AND PREHEATING PROCESS

2. z
DEFINISI PRA PANAS (PRE HEAT)
Prapanas ialah proses pemanasan logam asas, sama
ada secara keseluruhannya atau hanya kawasan
sekitar sambungan, kepada suhu tertentu yang
diingini, yang dipanggil suhu prapanas, sebelum kerja
kimpalan dilakukan

3. z

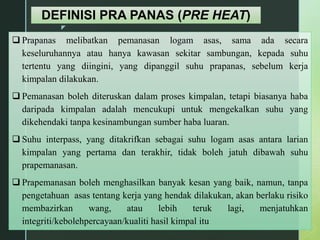

DEFINISI PRA PANAS (PRE HEAT)
 Prapanas melibatkan pemanasan logam asas, sama ada secara
keseluruhannya atau hanya kawasan sekitar sambungan, kepada suhu
tertentu yang diingini, yang dipanggil suhu prapanas, sebelum kerja
kimpalan dilakukan.
 Pemanasan boleh diteruskan dalam proses kimpalan, tetapi biasanya haba
daripada kimpalan adalah mencukupi untuk mengekalkan suhu yang
dikehendaki tanpa kesinambungan sumber haba luaran.
 Suhu interpass, yang ditakrifkan sebagai suhu logam asas antara larian
kimpalan yang pertama dan terakhir, tidak boleh jatuh dibawah suhu
prapemanasan.
 Prapemanasan boleh menghasilkan banyak kesan yang baik, namun, tanpa
pengetahuan asas tentang kerja yang hendak dilakukan, akan berlaku risiko
membazirkan wang, atau lebih teruk lagi, menjatuhkan
integriti/kebolehpercayaan/kualiti hasil kimpal itu

4. z

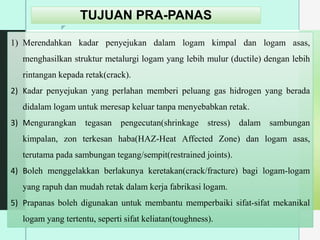

TUJUAN PRA-PANAS
1) Merendahkan kadar penyejukan dalam logam kimpal dan logam asas,
menghasilkan struktur metalurgi logam yang lebih mulur (ductile) dengan lebih
rintangan kepada retak(crack).
2) Kadar penyejukan yang perlahan memberi peluang gas hidrogen yang berada
didalam logam untuk meresap keluar tanpa menyebabkan retak.
3) Mengurangkan tegasan pengecutan(shrinkage stress) dalam sambungan
kimpalan, zon terkesan haba(HAZ-Heat Affected Zone) dan logam asas,
terutama pada sambungan tegang/sempit(restrained joints).
4) Boleh menggelakkan berlakunya keretakan(crack/fracture) bagi logam-logam
yang rapuh dan mudah retak dalam kerja fabrikasi logam.
5) Prapanas boleh digunakan untuk membantu memperbaiki sifat-sifat mekanikal
logam yang tertentu, seperti sifat keliatan(toughness).

5. z

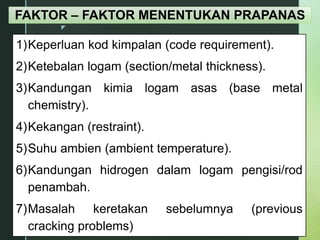

FAKTOR – FAKTOR MENENTUKAN PRAPANAS
1)Keperluan kod kimpalan (code requirement).
2)Ketebalan logam (section/metal thickness).
3)Kandungan kimia logam asas (base metal
chemistry).
4)Kekangan (restraint).
5)Suhu ambien (ambient temperature).
6)Kandungan hidrogen dalam logam pengisi/rod
penambah.
7)Masalah keretakan sebelumnya (previous
cracking problems)

6. z

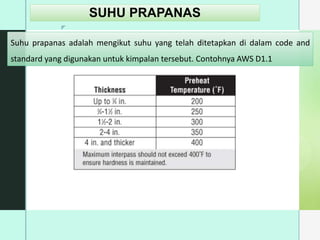

SUHU PRAPANAS
Suhu prapanas adalah mengikut suhu yang telah ditetapkan di dalam code and
standard yang digunakan untuk kimpalan tersebut. Contohnya AWS D1.1

7. z

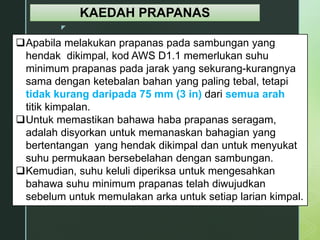

KAEDAH PRAPANAS
Apabila melakukan prapanas pada sambungan yang
hendak dikimpal, kod AWS D1.1 memerlukan suhu
minimum prapanas pada jarak yang sekurang-kurangnya
sama dengan ketebalan bahan yang paling tebal, tetapi
tidak kurang daripada 75 mm (3 in) dari semua arah
titik kimpalan.
Untuk memastikan bahawa haba prapanas seragam,
adalah disyorkan untuk memanaskan bahagian yang
bertentangan yang hendak dikimpal dan untuk menyukat
suhu permukaan bersebelahan dengan sambungan.
Kemudian, suhu keluli diperiksa untuk mengesahkan
bahawa suhu minimum prapanas telah diwujudkan
sebelum untuk memulakan arka untuk setiap larian kimpal.

8. z
KAEDAH PRAPANAS
1) Kimpal paku sambungan
2) Sediakan kelengkapan oksiasetilina dengan sumpitan api
pemotong atau sumpitan prapanas.
3) Nyalakan nyalaan neutral.
4) Lakukan prapanas pada keseluruhan sambungan untuk
mendapatkan suhu yang seragam.

9. z

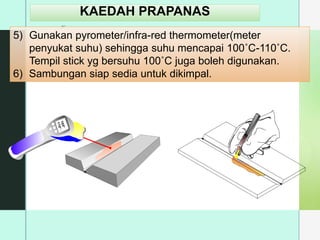

KAEDAH PRAPANAS
5) Gunakan pyrometer/infra-red thermometer(meter
penyukat suhu) sehingga suhu mencapai 100˚C-110˚C.
Tempil stick yg bersuhu 100˚C juga boleh digunakan.
6) Sambungan siap sedia untuk dikimpal.
1
0
5
°
3
1
1
0
°

10. z

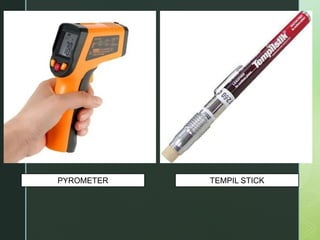

PYROMETER TEMPIL STICK
