1. IK 1713
UNIVERSITAS MUHAMMADIYAH SORONG
NAMA: SAMSURI SAMSUDDIN
NIM : 20156121006
KELAS : A
PRODI : MANAJEMEN 2015/2016
FAKULTAS : EKONOMI
DI TERBITKAN : 23 JUNI 2016

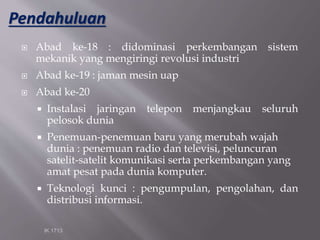

2.  Abad ke-18 : didominasi perkembangan sistem
mekanik yang mengiringi revolusi industri
 Abad ke-19 : jaman mesin uap
 Abad ke-20
 Instalasi jaringan telepon menjangkau seluruh
pelosok dunia
 Penemuan-penemuan baru yang merubah wajah
dunia : penemuan radio dan televisi, peluncuran
satelit-satelit komunikasi serta perkembangan yang
amat pesat pada dunia komputer.
 Teknologi kunci : pengumpulan, pengolahan, dan
distribusi informasi.
IK 1713
Pendahuluan

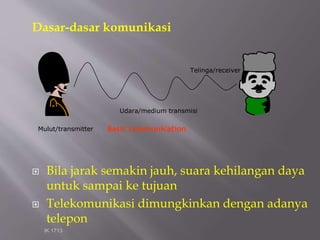

3. Dasar-dasar komunikasi
 Bila jarak semakin jauh, suara kehilangan daya
untuk sampai ke tujuan
 Telekomunikasi dimungkinkan dengan adanya
telepon
IK 1713
Mulut/transmitter
Telinga/receiver
Udara/medium transmisi
Basic communication

4. IK 1713
• Telepon ditemukan oleh Alexander Graham Bell
pada tahun 1876

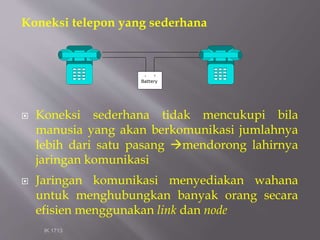

5. Koneksi telepon yang sederhana
 Koneksi sederhana tidak mencukupi bila
manusia yang akan berkomunikasi jumlahnya
lebih dari satu pasang mendorong lahirnya
jaringan komunikasi
 Jaringan komunikasi menyediakan wahana
untuk menghubungkan banyak orang secara
efisien menggunakan link dan node
IK 1713
Battery
+-

6. Definisi jaringan komunikasi
 Sistem yang terbentuk dari interkoneksi
fasilitas-fasilitas yang dirancang untuk
membawa trafik dari beragam sumber
telekomunikasi.
 Terdiri dari link dan node
 Node : merepresentasikan sentral
 Link : merepresentasikan kabel, peralatan
terminasi, dsb.
 Trafik : informasi yang terdapat di dalam
jaringan, mengalir melalui node dan link
IK 1713

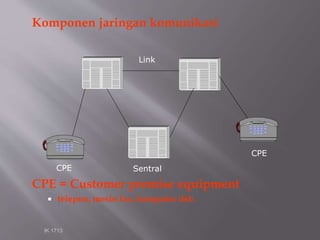

7. Komponen jaringan komunikasi
CPE = Customer premise equipment
 telepon, mesin fax, komputer dsb.
IK 1713
CPE
CPE
Sentral
Link

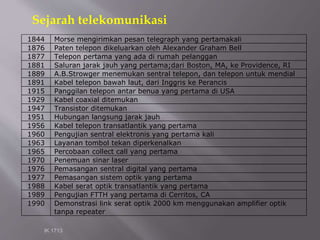

8. Sejarah telekomunikasi
IK 1713
1844 Morse mengirimkan pesan telegraph yang pertamakali
1876 Paten telepon dikeluarkan oleh Alexander Graham Bell
1877 Telepon pertama yang ada di rumah pelanggan
1881 Saluran jarak jauh yang pertama;dari Boston, MA, ke Providence, RI
1889 A.B.Strowger menemukan sentral telepon, dan telepon untuk mendial
1891 Kabel telepon bawah laut, dari Inggris ke Perancis
1915 Panggilan telepon antar benua yang pertama di USA
1929 Kabel coaxial ditemukan
1947 Transistor ditemukan
1951 Hubungan langsung jarak jauh
1956 Kabel telepon transatlantik yang pertama
1960 Pengujian sentral elektronis yang pertama kali
1963 Layanan tombol tekan diperkenalkan
1965 Percobaan collect call yang pertama
1970 Penemuan sinar laser
1976 Pemasangan sentral digital yang pertama
1977 Pemasangan sistem optik yang pertama
1988 Kabel serat optik transatlantik yang pertama
1989 Pengujian FTTH yang pertama di Cerritos, CA
1990 Demonstrasi link serat optik 2000 km menggunakan amplifier optik
tanpa repeater

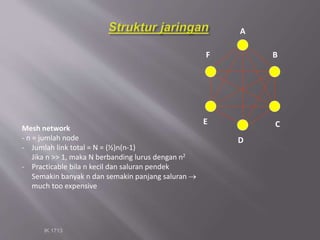

9. IK 1713
Mesh network
- n = jumlah node
- Jumlah link total = N = (½)n(n-1)
Jika n >> 1, maka N berbanding lurus dengan n2
- Practicable bila n kecil dan saluran pendek
Semakin banyak n dan semakin panjang saluran 
much too expensive
A
BF
E
D
C

10. IK 1713

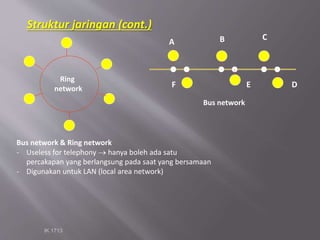

Struktur jaringan (cont.)
Bus network & Ring network
- Useless for telephony  hanya boleh ada satu
percakapan yang berlangsung pada saat yang bersamaan
- Digunakan untuk LAN (local area network)
A B
F E D
C
Bus network
Ring
network

11. IK 1713
Struktur jaringan (cont.)
- Untuk telephony diperlukan tersedianya komunikasi dua
arah (berdasarkan permintaan (on demand)) dan harus dimungkinkan
adanya lebih dari satu pasang percakapan
pada saat yang bersamaan
- Persyaratan ini dipenuhi dengan menyediakan satu
saluran dari setiap stasiun user ke sebuah switching centre (sentral
telepon)  sentral telepon menghubungkan setiap saluran bila
diperlukan
- Konfigurasinya : star network
Jumlah saluran total = N = n
S

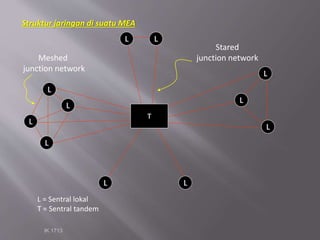

12. IK 1713
L
L
L
L
LL
T
L
L
L
L
L
L = Sentral lokal
T = Sentral tandem
Meshed
junction network
Stared
junction network
Struktur jaringan di suatu MEA

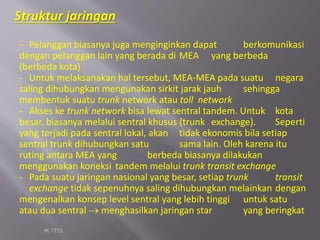

13. IK 1713
- Pelanggan biasanya juga menginginkan dapat berkomunikasi
dengan pelanggan lain yang berada di MEA yang berbeda
(berbeda kota)
- Untuk melaksanakan hal tersebut, MEA-MEA pada suatu negara
saling dihubungkan mengunakan sirkit jarak jauh sehingga
membentuk suatu trunk network atau toll network
- Akses ke trunk network bisa lewat sentral tandem. Untuk kota
besar, biasanya melalui sentral khusus (trunk exchange). Seperti
yang terjadi pada sentral lokal, akan tidak ekonomis bila setiap
sentral trunk dihubungkan satu sama lain. Oleh karena itu
ruting antara MEA yang berbeda biasanya dilakukan
menggunakan koneksi tandem melalui trunk transit exchange
- Pada suatu jaringan nasional yang besar, setiap trunk transit
exchange tidak sepenuhnya saling dihubungkan melainkan dengan
mengenalkan konsep level sentral yang lebih tinggi untuk satu
atau dua sentral  menghasilkan jaringan star yang beringkat
Struktur jaringan

14. Layanan yang disediakan jaringan telekomunikasi
dapat dibagi ke dalam dua katagori
1. Teleservices; dimana penyediaan layanan tergantung pada
perangkat terminal tertentu (mis : telepon atau teleprinter)
2. Bearer service; yang menyediakan pelanggan dengan kapasitas
transmisi yang dapat digunakan untuk setiap fungsi yang
diinginkan (misal : private circuits)
IK 1713
Transmission bearer network Loop customer
Visual PDN Telex PC PSTN

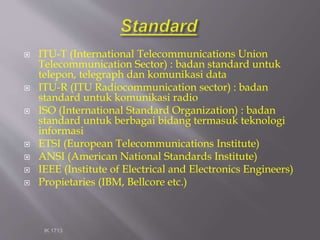

15.  ITU-T (International Telecommunications Union
Telecommunication Sector) : badan standard untuk
telepon, telegraph dan komunikasi data
 ITU-R (ITU Radiocommunication sector) : badan
standard untuk komunikasi radio
 ISO (International Standard Organization) : badan
standard untuk berbagai bidang termasuk teknologi
informasi
 ETSI (European Telecommunications Institute)
 ANSI (American National Standards Institute)
 IEEE (Institute of Electrical and Electronics Engineers)
 Propietaries (IBM, Bellcore etc.)
IK 1713

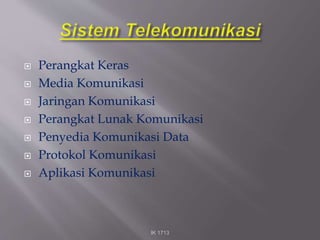

16.  Perangkat Keras
 Media Komunikasi
 Jaringan Komunikasi
 Perangkat Lunak Komunikasi
 Penyedia Komunikasi Data
 Protokol Komunikasi
 Aplikasi Komunikasi
IK 1713

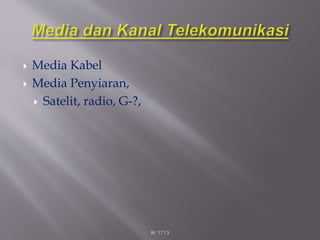

17.  Media Kabel
 Media Penyiaran,
 Satelit, radio, G-?,
IK 1713

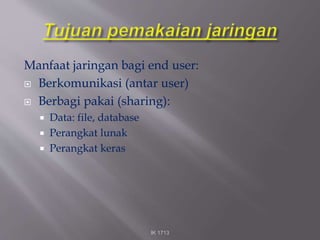

18. Manfaat jaringan bagi end user:
 Berkomunikasi (antar user)
 Berbagi pakai (sharing):
 Data: file, database
 Perangkat lunak
 Perangkat keras
IK 1713

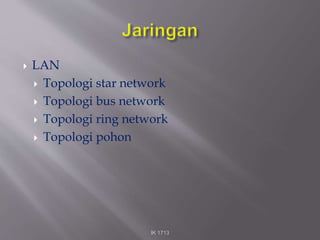

19.  LAN
 Topologi star network
 Topologi bus network
 Topologi ring network
 Topologi pohon
IK 1713

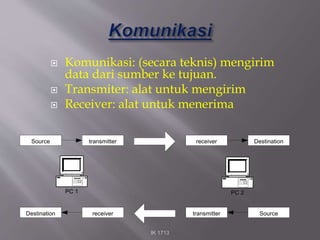

20.  Komunikasi: (secara teknis) mengirim
data dari sumber ke tujuan.
 Transmiter: alat untuk mengirim
 Receiver: alat untuk menerima
IK 1713
DestinationSource
PC 1
transmitter receiver
Destination receiver transmitter Source
PC 2

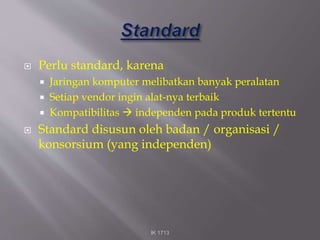

21.  Perlu standard, karena
 Jaringan komputer melibatkan banyak peralatan
 Setiap vendor ingin alat-nya terbaik
 Kompatibilitas  independen pada produk tertentu
 Standard disusun oleh badan / organisasi /
konsorsium (yang independen)
IK 1713

22.  Protocol: prosedur (tata cara)
berkomunikasi
 Contoh protocol:
 TCP/IP oleh IETF  internet saat ini
 OSI oleh ISO dan ITU  standard paling lengkap
 IPX/SPX oleh Novell untuk jaringan NetWare
 SNA oleh IBM untuk Mainframe networks
 AppleTalk oleh Apple computers
 NetBEUI oleh Microsoft untuk jaringan kecil,
sederhana.
IK 1713

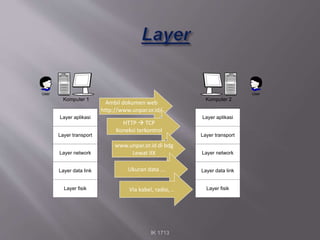

23. Layer aplikasi
Layer transport
Layer network
Layer data link
Layer fisik
Layer aplikasi
Layer transport
Layer network
Layer data link
Layer fisik
Komputer 1 Komputer 2
User User
IK 1713
Ambil dokumen web
http://www.unpar.or.id/
HTTP  TCP
Koneksi terkontrol
www.unpar.or.id di bdg
Lewat IIX
Ukuran data ...
Via kabel, radio, ..

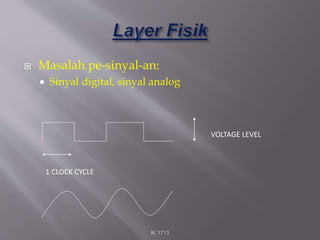

24.  Masalah pe-sinyal-an:
 Sinyal digital, sinyal analog
IK 1713
VOLTAGE LEVEL
1 CLOCK CYCLE

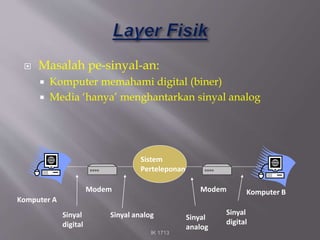

25.  Masalah pe-sinyal-an:
 Komputer memahami digital (biner)
 Media ‘hanya’ menghantarkan sinyal analog
IK 1713
Komputer A
Komputer BModem Modem
Sistem
Perteleponan
Sinyal
digital
Sinyal
digital
Sinyal analog Sinyal
analog

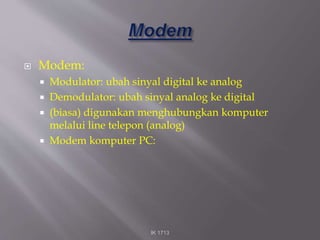

26.  Modem:
 Modulator: ubah sinyal digital ke analog
 Demodulator: ubah sinyal analog ke digital
 (biasa) digunakan menghubungkan komputer
melalui line telepon (analog)
 Modem komputer PC:
IK 1713

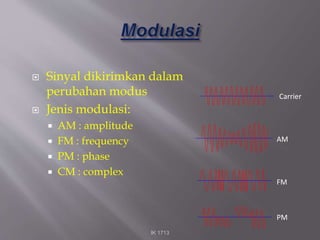

27.  Sinyal dikirimkan dalam
perubahan modus
 Jenis modulasi:
 AM : amplitude
 FM : frequency
 PM : phase
 CM : complex
IK 1713
AM
FM
PM
Carrier
