4.  Jaringan tingkat global yang menghubungkan
antara satu komputer dengan komputer
lainnya yang berada di seluruh dunia disebut
sebagai Interconnected Network atau
Internet.
 Dunia Internet Disebut Juga sebagai
Cyberspace, merupakan media Teknologi
Informasi dan Komunikasi dunia maya tanpa
batas.

5.  Karena Bisa Berkomunikasi dengan bebas
menggunakan Internet, menurut mu apakah
perlu etika berinternet?

8.  Kumpulan Asas Nilai Mengenai Akhlak
 Nilai mengenai yang benar dan salah yang
dianut masyarakat

9.  Pelanggaran Haki
Hak Atas Kekayaan Intelektual. Pembajakan,
Cracking, ilegal software.
 Download yang tidak sesuai
 Chatting menggunakan kata-kata tidak sopan
 Menggunakan social media dengan noname
(tanpa nama) atau nama palsu.
 E-commerce : penipuan

11.  Pada akhir tahun 70-an ARPA (Advanced
Research Project Agency), satu Agency di
Departeman Pertahanan Amerika memulai
suatu project penelitian untuk membangun
jaringan dengan cakupan luas.
 Hasil dari project tersebut disebut ARPANET.
 Tujuan Pokok proyek penelitian ARPA yang
kemudian diubah namanya menjadi DARPA
(Defence Advanced Research Project Agency)

12. DARPA
Cara agar berbagai
komputer yang berada
pada berbagai jaringan
serta dengan merek
yang berbeda, bisa
berkomunikasi.
Jaringan antar jaringan
itulah yang disebut
Internetwork
Terkenal dengan
Internet

14.  Adalah sekelompok komputer otonom yang
saling berhubungan antara yang satu dengan
lainnya,
 Menggunakan suatu protokol komunikasi
melalui media komunikasi sehingga dapat
saling berbagi dan bertukar informasi
 Setiap peralatan yang tersambung ke
jaringan disebut node.

15.  Berdasarkan geografisnya
 Berdasarkan fungsi
 Berdasarkan topologi jaringan
 Berdasarkan distribusi sumber informasi/data
 Berdasarkan media transmisi data

16.  Berdasarkan Luas Area atau cakupannya,
jaringan komputer dibedakan menjadi :
◦ Jaringan Lokal (LAN : Local Area Network)
Masih dalam satu gedung (1 - 10 kilometer)
 digunakan untuk menghubungkan komputer-
komputer pribadi dan stasiun kerja (workstation)
dalam kantor suatu perusahaan atau pabrik-pabrik
untuk memakai bersama sumberdaya
(misalnya pencetak (printer) dan saling
bertukar informasi

17. LAN
1 - 10 kilometer

18. ◦ Jaringan Kota (MAN : Metropolitan Area Network)
Mencakup sebuah kota yang cukup luas, terdiri atas
puluhan gedung yang berjarak 10 - 50 kilometer
 Kabel transmisi yang digunakan adalah
kabel serat optic (Fiber Optic).
Contoh :
- Transaksi yang Real-Time (data di server pusat diupdate saat
itu juga, contoh ATM Bank unluk wilayah nasional)
- Komunikasi antar kantor bisa menggunakan e-mail, chatting
dan Video Conference (ViCon).

19. MAN
10 - 50 kilometer

20. ◦ Jaringan Wilayah (WAN : Wide Area Network)
jaringan antarkota, antar propinsi, antar negara,
bahkan antar benua.
 Jaraknya bisa mencakup seluruh dunia, misalnya
jaringan yang menghubungkan
semua bank di Indonesia, atau jaringan yang
menghubungkan semua kantor Perwakilan
Indonesia di seluruh dunia.
 Media transmisi utama adalah komunikasi
lewat satelit, tetapi banyak yang mengandalkan
koneksi serat optic antar negara.

21. WAN
100 KM – 1000 KM

22. 1. Jaringan Client-Server
Jaringan ini terdiri dari satu atau lebih
komputer server dan komputer client. Biasanya
terdiri dari satu komputer server dan beberapa
komputer client.

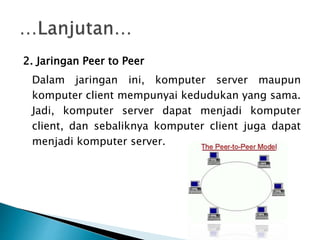

23. 2. Jaringan Peer to Peer
Dalam jaringan ini, komputer server maupun
komputer client mempunyai kedudukan yang sama.
Jadi, komputer server dapat menjadi komputer
client, dan sebaliknya komputer client juga dapat
menjadi komputer server.

24. ◦ Topologi bus
◦ Topologi bintang (Star)
◦ Topologi cincin
◦ Topologi mesh
◦ Topologi pohon (Tree)
◦ Topologi linier

25. 1. Topologi Bus

26. 2. Topologi Ring

27. 3. Topologi Star

28. 4. Topologi Tree

29. 5.Topologi Mesh / Jala

30. 6. Topologi linear

31. Jaringan yang terdiri dari
komputer client dan
komputer server dimana
komputer client bertugas
sebagai perantara dalam
mengakses sumber
informasi/ data yang berasal
dari komputer server.
Jaringan ini merupakan hasil
perpaduan dari beberapa
jaringan terpusat sehingga
memungkinkan beberapa
komputer server dan client
yang saling terhubung
membentuk suatu sistem
jaringan tertentu.
Terpusat Terdistribusi

32. Media transmisi data yang
digunakan dalam jaringan ini
berupa kabel. Kabel tersebut
digunakan untuk
menghubungkan satu komputer
dengan komputer lainnya agar
bisa saling bertukar informasi/
data atau terhubung dengan
internet.
Jaringan ini tidak menggunakan
kabel untuk bertukar informasi/
data dengan komputer lain
melainkan menggunakan
gelombang elektromagnetik
untuk mengirimkan sinyal
informasi/ data antar komputer
satu dengan komputer lainnya.
Berkabel (Wired
Network)
Nirkabel (Wireless
Network)

33. mengantarkan informasi secara tepat dan
akurat dari sisi pengirim ke sisi penerima

34.  Resource Sharing (Pembagian sumber daya): berbagi
pemakaian printer, CPU, memori, harddisk.
 Komunikasi: surat elektronik, instant messaging,
chatting
 Akses informasi: web browsing
 Membantu mempertahankan informasi agar tetap andal
dan up-to-date
 Sebagai Sistem penyimpanan data terpusat ataupun
terdistribusi yang memungkinkan banyak pengguna
mengaskses data dari berbagai lokasi yang berbeda
serta membatasi akses ke data sewaktu sedang
diproses

36. Hardware adalah Perangkat Keras

37. Contoh :
◦ CPU
◦ Monitor
◦ Mouse
◦ Sound
◦ Modem
◦ Wifi
◦ dll

39.  Komputer > Prosessor, RAM, Hardisk, VGA,
Monitor.
 Modem > Modem dial up, Modem Kabel,
Modem ADSL, Modem Wifi
Modem Modulator Demodulator
Fungsi ?
Menerjemahkan sinyal komputer
berbentuk digital menjadi analog dan
menerjemahkan kembali sinyal analog
ke sinyal digital

40.  Kartu Jaringan (NIC)
 Router
 Hub
 Switch
 Kabel Jaringan
 Konektor
 Repeater
 Bridge

41. NIC (Kartu Jaringan)

42. Gambar Memasukan kabel telepon ke
modem internal

43. Berbagai modem 3G

44. Modem ADSL

45. Router kecil dengan
access point wireless.

46. HUB/ SWITCH

47. REPEATER

48. KABEL JARINGAN

50. Software adalah Perangkat Lunak

51.  Contoh :
◦ Komunikasi : Internet explorer, Google chrome,
Opera, Mozilla Firefox
◦ Design : Adobe Photoshop, Corel Draw, dll
◦ Anti Virus : Smadav, Avira, Ansav, dll
◦ dll

53.  Sistem Operasi
 Program Browser
 Program E-mail
 Program Chatting (mIRC, Yahoo Messenger,
ICQ)
 Program FTP (File Transfer Protocol) →
Digunakan untuk transfer File (GoZilla, Cut FTP dan
WSFTP)

54. KOMUNIKASI DATA

55. Komunikasi Data adalah proses pengiriman dan
penerimaan data atau informasi dari 2 atau lebih
device (alat seperti computer,laptop,printer,dan alat
komunikasi lain.) dalam bentuk digital yang
dikirimkan melalui media komunikasi data yang
terhubung dalam sebuah jaringan baik local
maupun yang luas, seperti internet .
APA ITU KOMUNIKASI DATA?

56. a. Pengirim, perangkat yang mengirimkan data
b. Penerima, perangkat yang menerima data
c. Data, informasi yang akan dikomunikasikan
d. Media pngiriman, media atau perantara yang
digunakan untuk melakukanpengiriman data
e. Protokol, aturan-aturan yang berfungsi sebagai
penyelaras hubungan.
KOMPONEN Komdat:

57.  Melalui Infrastruktur Terestrial
◦ Kabel
◦ Nirkabel (Tanpa Kabel)
 Melalui Satelit

58.  Kabel
◦ Kabel Twisted Pair
◦ Coaxial
◦ Fiber Optik
 Nirkabel
◦ Microwave
◦ Infared
◦ Gelombang Radio

59. Kabel Twisted Pair

60. Coaxial

61. Fiber Optik

62.  Biasanya wilayah yang dicakup akses satelit lebih luas dan
mampu menjangkau lokasi yang tidak memungkinkan
dibangunnya infrastruktur terestrial namun membutuhkan
waktu yang lama untuk berlangsungnya proses
komunikasi.
 Kelemahan lain dari komunikasi via satelit adalah adanya
gangguan yang disebabkan oleh radiasi gelombang
matahari(sun outage)
Melalui Satelit

63. Tipe Sinyal Dalam Komunikasi Data :
• Sinyal Digital
• Sinyal Analog

64.  Simplex
◦ komunikasi data yang terjadi hanya 1 arah seperti
siaran TV dan Radio.
 Half duplex
◦ komunikasi data yang terjadi 2 arah tetapi tidak
dalam waktu yang bersamaan seperti walkie talkie
dan SMS.
 Full Duplex
◦ komunikasi data yang terjadi 2 arah dalam waktu
yang bersamaan seperti Telfon

65. Media Komunikasi

66. • Efektifitas : dengan media komunikasi mempermudah
kelancaran penyampaian informasi.
• Efisiensi : dengan menggunakan media komunikasi
mempercepat penyampaian informasi.
• Konkrit : dengan menggunakan media komunikasi
membantu mempercepat isi pesan yang
bersifat abstrak.
• Motivatif: dengan menggunakan media komunikasi
lebih semangat melakukan komunikasi.
Fungsi Media Komunikasi

67.  Berdasarkan fungsinya
 Berdasarkan bentuknya
 Berdasarkan jangkauannya

68. a. Fungsi Produksi
• berguna untuk menghasilkan informasi
• contohnya: Komputer pengolah kata (Word
Processor).
b. Fungsi reproduksi
• kegunaaanya untuk memproduksi ulang dan
menggandakan informasi
• contohnya: Audio tapes recorder dan Video tapes.
c. Fungsi Penyampaian Informasi
• dipergunakan untuk menyebarluaskan dan
menyampaikan pesan kepada komunikan yang
menjadi sasaran
• contohnya: Telephone,Faximile dll.
Berdasarkan fungsinya :

69. a. Media Cetak
adalah segala barang cetak, sebagai sarana penyampaian pesan
contohnya: surat kabar,brosur,bulletin dll.
b. Media Visual ataumedia pandang
adalah penerimaan pesan yang tersampaikan menggunakan indra
penglihatan contohnya: foto dll.
c. Media Audio
adalah penerimaan pesan yang tersampaikan dengan
menggunakan indra pendengaran contohnya: Radio, Tape
recorder dll.
d. Media Audio Visual
adalah media komunikasi yang dapat dilihat sekaligus didengar
jadi untuk mengakses informasi yang disampaikan, digunakan
indra penglihatan dan pendengaran sekaligus contohnya :
Televisi dan Film.
Berdasarkan Bentuknya :

70. A. Media Komunikasi Eksternal
yaitu media komunikasi yang dipergunakan untuk menjalin
hubungan dan menyampaikan informasi dengan pihak-pihak luar.
B. Media Komunikasi Internal
adalah semua sarana penyampaian dan penerimaan informasi
dikalangan public internal dan biasanya bersifat non komersial.
Penerima maupun pengirim informasi adalah orang-orang public
internal.
Berdasarkan jangkauan penyebaran informasi :

71. PROTOKOL TCP/IP

72. Protokol adalah sebuah aturan atau
standar yang mengatur atau mengizinkan
terjadinya hubungan, komunikasi, dan
perpindahan data antara dua atau lebih
titik komputer.

73. a. Fragmentasi dan Re-assembly
Pembagian informasi yang dikirim menjadi beberapa
paket data dari sisi pengirim.
b. Enkapsulasi
proses pengiriman data yang dilengkapi dengan alamat,
kode-kode koreksi, dan lain-lain.
c. Kontrol Konektivitas
Membangun hubungan komunikasi berupa pengiriman
data dan mengakhiri hubungan dari pengirim ke
penerima.

74. d. Flow Control
sebagai pengatur jalannya data dari pengirim ke
penerima.
e. Error Control
mengontrol terjadinya kesalahan sewaktu data
dikirimkan.
f. Pelayanan Transmisi
Fungsinya adalah memberikan pelayanan
komunikasi data yang berhubungan dengan
prioritas dan keamanan data.

75. Protokol juga punya banyak jenis, beberapa
jenis protokol yang umum digunakan dalam
sebuah komputer adalah sebagai berikut :
a. NetBean Frame Protocol
b. NetBIOS
c. NWLink
d. IPX/SPX
e. TCP/IP
f. Subnet Mask

76.  adalah salah satu perangkat lunak jaringan
komputer (networking software) yang
terdapat dalam sistem, dan dipergunakan
dalam komunikasi data dalam local area
network (LAN) maupun Internet.

77. TCP
IP
Transmission Control
Protocol
Internet Protocol
TCP/IP menjadi satu nama karena fungsinya
selalu bergandengan satu sama lain dalam
komunikasi data.

78. MODEL
PROTOKOL
TCP/IP

79. ARSITEKTUR TCP/IP
• Arsitektur TCP/IP tidaklah berbasis model referensi
tujuh lapis OSI, tetapi menggunakan model referensi
DARPA.
• TCP/IP merngimplemenasikan arsitektur berlapis
yang terdiri atas empat lapis.
• Empat lapis ini, kadang-kadang disebut
sebagai DARPA Model, Internet Model, atau DoD
Model.
• Mengingat TCP/IP merupakan protokol yang
awalnya dikembangkan dari proyek ARPANET
yang dimulai oleh Departemen Pertahanan Amerika
Serikat.

80.  Jaringan tingkat global yang menghubungkan
antara satu komputer dengan komputer
lainnya yang berada di seluruh dunia disebut
Internet
 Ternyata terdapat Etika
 Untuk Sejarah ARPANET berubah Menjadi
DARPA dan sekarang terkenal menjadi
Internet

81.  Sebutkan Perangkat Keras dan Lunak untuk
Akses Internet?
 Berikan Contoh Pelanggaran etika yang kamu
ketahui?
 Sebutkan dan Jelaskan 5 Klasifikasi Jaringan
Internet?
 Sebutkan Jenis dan Contoh Media Komunikasi
berdasarkan bentuknya?
 Apa yang dimaksud simplex, half duplex, full
duplex?
 Apa yang kamu pahami dari sebuah Protokol
TCP/IP?
