Isométrica dun prisma
- 1. 4º ESO –Educación plástica e visual sistema axonométrico representación de volumes sinxelos
- 2. 4º ESO –Educación plástica e visual sistema axonométrico perspectiva isométrica dun prisma recto

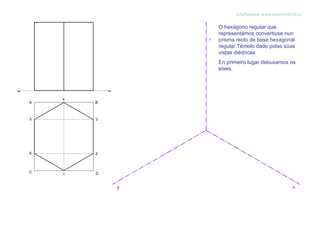

- 3. sistema axonométrico O hexágonoregular que representamos convertiuse nun prisma recto de base hexagonal regular.Témolo dado polas súas vistas diédricas En primeiro lugar debuxamos os eixes.
- 4. sistema axonométrico O hexágonoregular que representamos convertiuse nun prisma recto de base hexagonal regular.Témolo dado polas súas vistas diédricas En segundo lugar podemos debuxar o rectángulo da base.

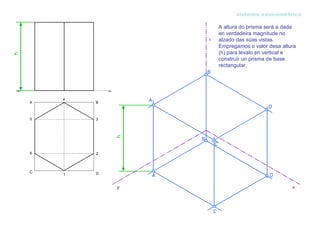

- 5. sistema axonométrico A alturado prisma será a dada en verdadeira magnitude no alzado das súas vistas. Empregamos o valor desa altura (h) para levalo en vertical e construír un prisma de base rectangular.

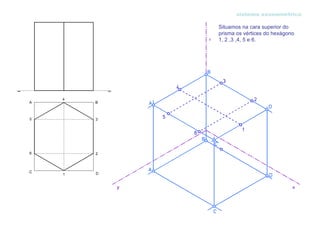

- 6. sistema axonométrico Situamos nacara superior do prisma os vértices do hexágono 1, 2 ,3 ,4, 5 e 6.
- 7. sistema axonométrico Baixamos ataa cara base a posición dos vértices trazando paralelas ao eixe z.

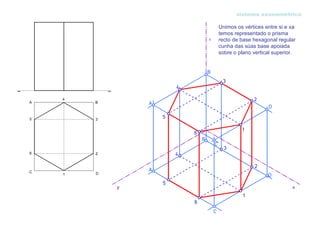

- 8. sistema axonométrico Unimos osvértices entre si e xa temos representado o prisma recto de base hexagonal regular cunha das súas base apoiada sobre o plano vertical superior.

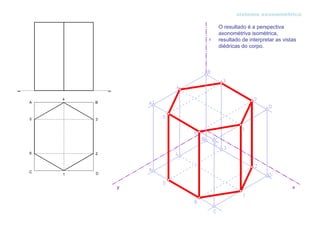

- 9. sistema axonométrico O resultadoé a perspectiva axonométriva isométrica, resultado de interpretar as vistas diédricas do corpo.
