1. Educación plástica e visual
4º ESO
ARCO CAPAZ

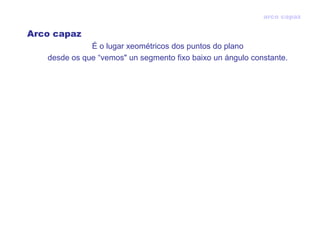

2. arco capaz
Arco capaz
É o lugar xeométricos dos puntos do plano
desde os que “vemos" un segmento fixo baixo un ángulo constante.

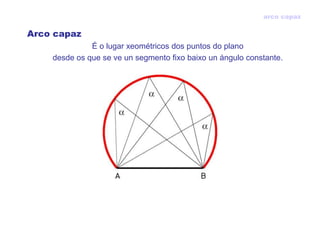

3. arco capaz
Arco capaz
É o lugar xeométricos dos puntos do plano
desde os que se ve un segmento fixo baixo un ángulo constante.

4. arco capaz
Para achar un arco capaz só necesitamos dous datos:
- Un segmento AB
- Un ángulo

5. Paso 1 arco capaz
Debuxamos o segmento dado AB.

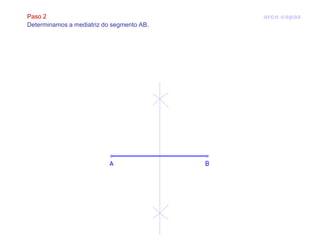

6. Paso 2 arco capaz
Determinamos a mediatriz do segmento AB.

7. Paso 3 arco capaz
Debuxamos o ángulo dado (a) pola parte inferior do segmento.

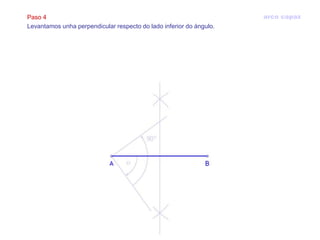

8. Paso 4 arco capaz
Levantamos unha perpendicular respecto do lado inferior do ángulo.

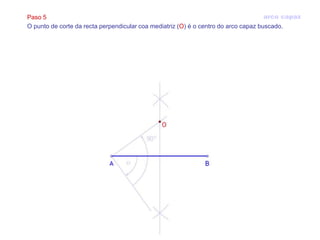

9. Paso 5 arco capaz
O punto de corte da recta perpendicular coa mediatriz (O) é o centro do arco capaz buscado.

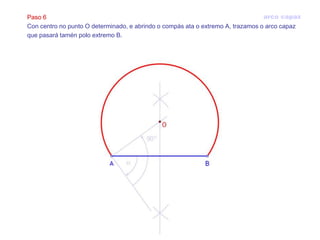

10. Paso 6 arco capaz
Con centro no punto O determinado, e abrindo o compás ata o extremo A, trazamos o arco capaz
que pasará tamén polo extremo B.

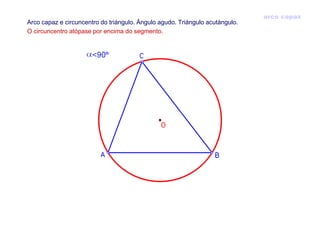

11. arco capaz
Arco capaz e circuncentro do triángulo. Ángulo agudo. Triángulo acutángulo.
O circuncentro atópase por encima do segmento.

12. arco capaz
Arco capaz e circuncentro do triángulo. Ángulo recto. Triángulo rectángulo.
O circuncentro atópase no punto medio do segmento.

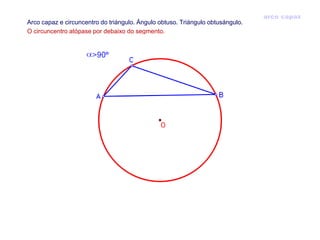

13. arco capaz
Arco capaz e circuncentro do triángulo. Ángulo obtuso. Triángulo obtusángulo.
O circuncentro atópase por debaixo do segmento.
