IP address adalah identitas unik 32 bit untuk komputer dalam jaringan, memungkinkan komunikasi antar host dalam jaringan TCP/IP. Terdapat berbagai kelas IP address (A, B, C, D, E) yang masing-masing memiliki kegunaan dan kapasitas jumlah host yang berbeda. Pengalamatan juga diatur dengan subnet mask untuk membedakan antara network identifier dan host identifier.

1. IP ADDRESS

3.  Sebuah IP address adalah identitas komputer di
dalam jaringan, untuk membedakan komputer
satu dengan lainnya.
 Dengan IP Address ini maka komputer dapat
terhubung dan berkomunikasi dengan komputer
lainnya.
 Secara teknis dapat dikatakan bahwa IP
address digunakan untuk identifikasi lapisan
network oleh suatu host dan router pada
jaringan TCP/IP.

4.  IP atau Internet Protocol mendefinisikan
bagaimana informasi dilewatkan antara satu
sistem dengan sistem yang lain diinternet.
 IP Address atau alamat IP adalah suatu
deretan bilangan unik 32 bit yang
mengidentifikasi suatu host atau komputer
diinternet.
 Meskipun ditulis dalam notasi desimal bertitik,
proses yang terjadi dibelakang layar tetap
menggunakan notasi bilangan biner sehingga
pengetahuan tentang konversi bilangan
sangat penting

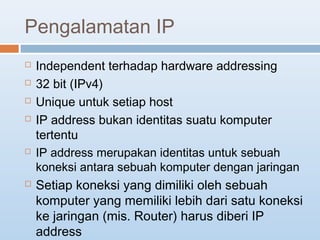

5. Pengalamatan IP
 Independent terhadap hardware addressing
 32 bit (IPv4)
 Unique untuk setiap host
 IP address bukan identitas suatu komputer
tertentu
 IP address merupakan identitas untuk sebuah
koneksi antara sebuah komputer dengan jaringan
 Setiap koneksi yang dimiliki oleh sebuah
komputer yang memiliki lebih dari satu koneksi
ke jaringan (mis. Router) harus diberi IP
address

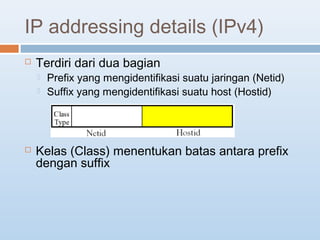

6. IP addressing details (IPv4)
 Terdiri dari dua bagian
 Prefix yang mengidentifikasi suatu jaringan (Netid)
 Suffix yang mengidentifikasi suatu host (Hostid)
 Kelas (Class) menentukan batas antara prefix
dengan suffix

7. Original Class of Addressing
(Classfull addressing)

8. Notasi dotted decimal
 Memperpendek penulisan IP address
 Manusia tidak perlu menggunakan biner
 Setiap oktet dinyatakan dalam desimal dan
dipisahkan oleh titik

9. Setiap kelas alamat bila dinyatakan
dalam dotted decimal

10. Classfull address and network sizes
10
Class A : large networks
Class B : Medium networks
Class C : Small networks
Untuk kelas A, jumlah jaringan dikurangi 2:
- IP adress 0.0.0.0 untuk default route
- IP address 127.0.0.0 untuk loopback address

11. Alamat Internet(Internet Address)
 Bersifat uniq  Logical address
 Tersusun dari 32 bit(4 oktet)  1 oktet = 8 bit
 Terbagi menjadi 2 bagian :
1. Alamat jaringan/Netid(Network address)
2. Alamat Host/Hostid
Kelas

12.  Alamat jaringan (ne tid ) mengidentifikasi
jaringan tempat host tersebut terhubung
secara langsung(bit – bit terkiri)
 Alamat host (hostid) mengidentifikasi host
tersebut secara individu(bit – bit selain netid---
terkanan)

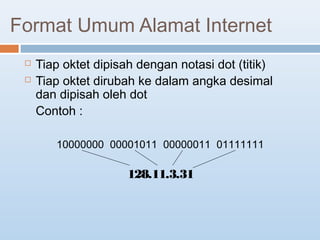

13. Format Umum Alamat Internet
 Tiap oktet dipisah dengan notasi dot (titik)
 Tiap oktet dirubah ke dalam angka desimal
dan dipisah oleh dot
Contoh :
10000000 00001011 00000011 01111111
128.11.3.31

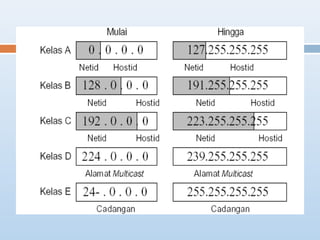

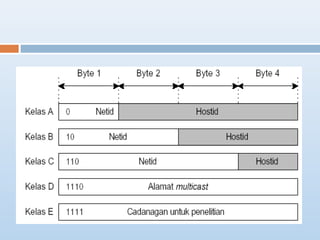

14. Kelas – Kelas IP Address
 Ditentukan oleh besar ukuran jaringan
 Terbagi dalam 5 kelas :
1. Kelas A : digunakan untuk jaringan yang sangat
besar.
2. Kelas B : digunakan untuk jaringan yang ukurannya
medium.
3. Kelas C : digunakan untukjaringan yang ukurannya
kecil.
4. Kelas D : digunakan untuk IP multicasting
5. Kelas E : dicadangkan untuk penggunaan
eksperimen.

16. Kelas A
 Dalam kelas A ini oktet (8 bit) pertama adalah
netid.
 kelas A ini memiliki 27 jaringan atau 128
jaringan yang tersedia (128-2=126, 0.0.0.0
default router ; 127.0.0.0 loopback)
 24 bit digunakan sebagai hostid.
 Setiap netid memiliki 224 host atau 16.777.216
host. (16.777.216-2=16.777.214, x.0.0.0=net
id; x.255.255.255=broadcast)
 Kelas A cocok untuk mendisain organisasi
komputer yang jumlahnya sangat besar dalam
jaringannya.

17. Kelas B
 Dalam kelas B ini 2 oktet (16 bit) pertama
adalah netid.
 Kelas B ini memiliki 214 jaringan atau 16.384
jaringan yang tersedia
 16 bit sisa digunakan sebagai hostid.
 Setiap netid memiliki 216 host atau 65.536 host.
(65.536 -2 = 65.534, x.x.0.0=net id;
x.x.255.255=broadcast)
 Kelas B cocok untuk mendisain organisasi
komputer organisasi komputer dalam jumlah
menengah.

18. Kelas C
 Dalam kelas C ini 3 oktet (24 bit) pertama adalah
netid.
 Kelas C ini memiliki 221 jaringan atau 2.097.152
jaringan yang tersedia
 8 bit sisa digunakan sebagai hostid.
 Setiap netid memiliki 28 host atau 256 host. (256-
2=254, x.x.x.0=net id; x.x.x.255=broadcast)
 Kelas C cocok untuk mendisain organisasi komputer
organisasi komputer dalam jumlah kecil.

19. Kelas D
 Khusus kelas D ini digunakan untuk tujuan
m ultic a s ting . Dalam kelas ini tidak lagi dibahas
mengenai netid dan hostid.
 Alamat m ultic a s t adalah komunikasi o ne -to -
m a ny . Paket yang dikirim oleh sebuah host
menuju kelompok tujuan (g ro up o f
d e s tina tio n).

20. Kelas E
 Kelas E disisakan untuk pengunaan khusus,
biasanya untuk kepentingan riset. Juga tidak
ada dikenal netid dan hostid di sini.

22. Pembatasan Alamat IP
Beberapa alamat IP mempunyai penggunaan khusus dan
tidak dapat digunakan untuk mengenali jaringan atau
host
 Netid dan Hostid 0 (biner 00000000) tidak diijinkan
karena 0 berarti “jaringan ini”.
contoh 155.124.0.0 mengenali jaringan 155.124
 Netid 127 (biner 01111111) merupakan alamat
loopback, dipergunakan untuk memeriksa konfigurasi
jaringan host
 Hostid 255 merupakan alamat broadcast.
suatu pesan yang dikirimkan ke 183.20.255.255
disebarkan ke setiap host pada jaringan 183.20
 Oktet terakhir dari alamat IP tidak boleh 0 atau 255

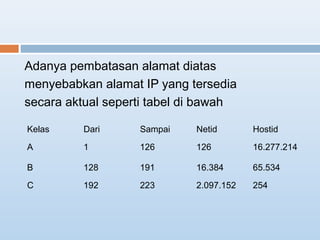

23. Adanya pembatasan alamat diatas
menyebabkan alamat IP yang tersedia
secara aktual seperti tabel di bawah
Kelas Dari Sampai Netid Hostid
A 1 126 126 16.277.214
B 128 191 16.384 65.534
C 192 223 2.097.152 254

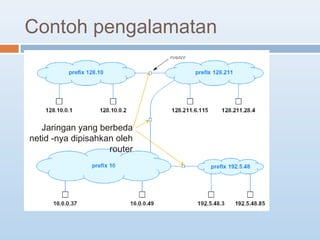

24. Contoh pengalamatan
Jaringan yang berbeda
netid -nya dipisahkan oleh
router

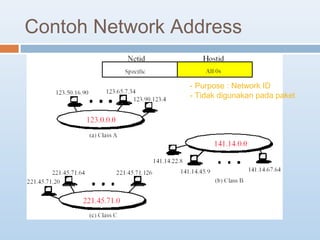

25. Contoh Network Address
- Purpose : Network ID
- Tidak digunakan pada paket

26. Implementasi SubnetMask
 Digunakan subnet mask 32-bit
 Bit diset “1” : mesin dalam jaringan menganggap bit-bit
pada IP address yang sesuai sebagai s ubne t p re fix
 Bit diset “0” : mesin mengganggap IP address yang
bersesuaian sebagai ho s t id e ntifie r
 Contoh : subnet mask 11111111 11111111
11111111 00000000 menyatakan bahwa 3 oktet
pertama dari IP addres adalah s ubne t p re fix
(identifikasi jaringan) sedangkan oktet ke empat
mengidentifikasi host dalam jaringan tersebut

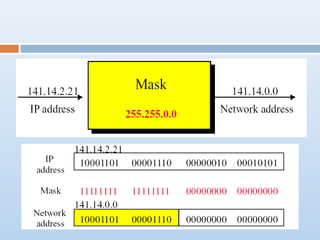

27. 27

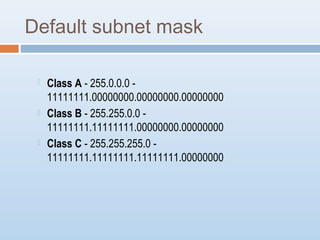

28. Default subnet mask
 Class A - 255.0.0.0 -
11111111.00000000.00000000.00000000
 Class B - 255.255.0.0 -
11111111.11111111.00000000.00000000
 Class C - 255.255.255.0 -
11111111.11111111.11111111.00000000

29.  Kelas A :
 IP Address : 10.0.0.1
 Subnetmask : 255.0.0.0
 Network : 10.0.0.0
 Kelas B :
 IP Address : 172.16.0.1
 Subnetmask : 255.255.0.0
 Network : 172.16.0.0
 Kelas C :
 IP Address : 192.168.1.1
 Subnetmask : 255.255.255.0
 Network : 192.168.1.0

30. Jaringan Private
Jika sebuah organisasi ingin membangun jaringan komputer dan tidak membutuhkan
terkoneksi pada jaringan internet, ada 3 pilihan untuk pembuatan alamat-alamat IP nya :
1. Dapat menggunakan sebuah alamat yang unique tanpa menghubungkan ke internet.
Namun ini akan sangat menguntungkan apabila di kemudian hari berniat untuk
menghubungkan jaringan private-nya ke internet tidak akan timbul masalah lagi.
Namun nampaknya untuk kelas A dan B sudah tidak memungkinkan lagi karena sudah
dimiliki oleh organisasi yang terhubung ke internet.
2. Bisa juga menggunakan sembarang alamat IP dari kelas A, B dan C. Namun ini akan
sanagat menyulitkan apabila organisasi tersebut berniat terhubung ke internet.
3. Pilihan 1 dan 2 masih memiliki masalah, maka otoritas pencatatan alamat internet
telah mencadangkan range alamat-alamat tertentu dari kelas A, B dan C yang bisa
digunakan oleh organisasi manapun sebagai jaringan private. Tentu saja, di dalam
internet, alamat khusus ini tidak akan dikenal dan diabaikan.
