Agenda
§ M2M/IoTに関連する背景
§ ユースケース
§ 技術の標準化動向
§ おわりに
22
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 3
Agenda
§ M2M/IoTに関連する背景
ü IP技術の優位性
ü M2M/IoTへの期待
ü IoTからIoEへ
§ ユースケース
§ 技術の標準化動向
§ おわりに
33
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 4
Agenda
§ M2M/IoTに関連する背景
ü IP技術の優位性
ü M2M/IoTへの期待
ü IoTからIoEへ
§ ユースケース
§ 技術の標準化動向
§ おわりに
44
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 5

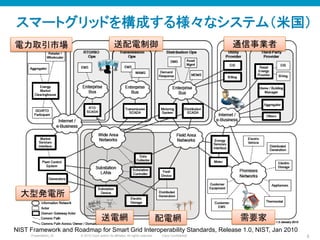

NIST Framework and Roadmap for Smart Grid Interoperability Standards, Release 1.0, NIST, Jan 2010
大型発電所
電力取引市場
 送配電制御
 通信事業者
需要家
送電網
 配電網

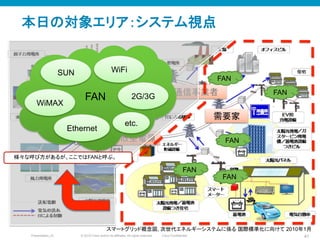

スマートグリッドを構成する様々なシステム(米国)
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 6

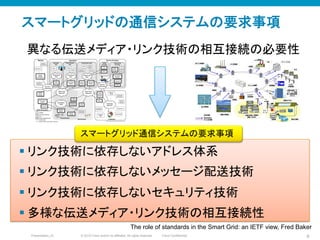

スマートグリッドの通信システムの要求事項
異なる伝送メディア・リンク技術の相互接続の必要性
The role of standards in the Smart Grid: an IETF view, Fred Baker
§ リンク技術に依存しないアドレス体系
§ リンク技術に依存しないメッセージ配送技術
§ リンク技術に依存しないセキュリティ技術
§ 多様な伝送メディア・リンク技術の相互接続性
スマートグリッド通信システムの要求事項
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 7

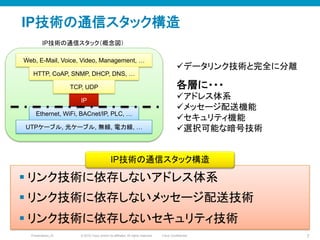

IP技術の通信スタック構造
IP
Web, E-Mail, Voice, Video, Management, …
HTTP, CoAP, SNMP, DHCP, DNS, …
TCP, UDP
Ethernet, WiFi, BACnet/IP, PLC, …
UTPケーブル, 光ケーブル, 無線, 電力線, …
各層に・・・
ü アドレス体系
ü メッセージ配送機能
ü セキュリティ機能
ü 選択可能な暗号技術
IP技術の通信スタック(概念図)
ü データリンク技術と完全に分離
§ リンク技術に依存しないアドレス体系
§ リンク技術に依存しないメッセージ配送技術
§ リンク技術に依存しないセキュリティ技術
IP技術の通信スタック構造
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 8
柔軟性と拡張性に優れたIP技術
Internet World Map 2007
 The ISC Domain Survey
約50億台
(Aug-2010, IMS Research)
(May 2011, World Autonomous System Number Statistics)
222ヶ国, 54459 ASs
AS
AS
AS
AS
自律分散協調システム(概念図)
§ 多様な伝送メディア・リンク技術が相互に接続。
§ 地球規模のスケールで実運用されている。
§ 自律分散システムであり障害に強い。
実証されたIP技術の特性
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 9

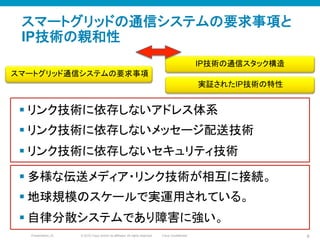

スマートグリッドの通信システムの要求事項と
IP技術の親和性
スマートグリッド通信システムの要求事項
IP技術の通信スタック構造
§ リンク技術に依存しないアドレス体系
§ リンク技術に依存しないメッセージ配送技術
§ リンク技術に依存しないセキュリティ技術
実証されたIP技術の特性
§ 多様な伝送メディア・リンク技術が相互に接続。
§ 地球規模のスケールで実運用されている。
§ 自律分散システムであり障害に強い。
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 10

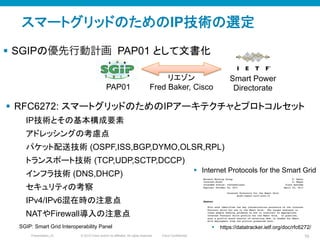

スマートグリッドのためのIP技術の選定
§  SGIPの優先行動計画
  PAP01 として文書化
§  https://datatracker.ietf.org/doc/rfc6272/
§  Internet Protocols for the Smart Grid
§  RFC6272: スマートグリッドのためのIPアーキテクチャとプロトコルセット
IP技術とその基本構成要素
アドレッシングの考慮点
パケット配送技術 (OSPF,ISS,BGP,DYMO,OLSR,RPL)
トランスポート技術 (TCP,UDP,SCTP,DCCP)
インフラ技術 (DNS,DHCP)
セキュリティの考察
IPv4/IPv6混在時の注意点
NATやFirewall導入の注意点
PAP01
Smart Power
Directorate
リエゾン
Fred Baker, Cisco
SGIP: Smart Grid Interoperability Panel
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 11
Agenda
§ M2M/IoTに関連する背景
ü IP技術の優位性
ü M2M/IoTへの期待
ü IoTからIoEへ
§ ユースケース
§ 技術の標準化動向
§ おわりに
1111
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 12

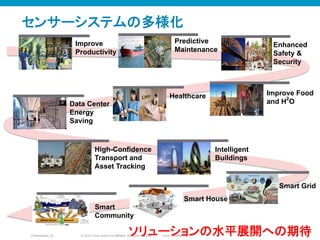

センサーシステムの多様化
Improve
Productivity
Enhanced
Safety &
Security
Predictive
Maintenance
High-Confidence
Transport and
Asset Tracking
Intelligent
Buildings
Healthcare
Data Center
Energy
Saving
Improve Food
and H
2
O
Smart Grid
Smart House
Smart
Community
ソリューションの水平展開への期待
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 13
センサー網の多様性と非相互接続性
GW
GW
GW
GW
GW
GW
GW
GW
GW
 GW
GW
 GW
GW
§  Zigbee, Z-Wave, Xmesh, SmartMesh, MeshScape, …
Ø 互換性のないプロトコル
Ø 下位から上位層まで1つのスタック
Ø 閉鎖的なアーキテクチャ
§  GWの乱立
Ø 開発・導入・メンテナンスコストの増大
Ø スケーラビリティの欠如
Ø 一貫した経路制御が不可能
Ø 本質的に複雑なアーキテクチャになり普及が困難
Ø センシング情報の共有化が困難

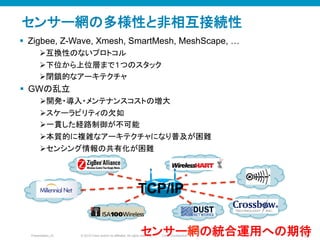

© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 14
センサー網の多様性と非相互接続性
TCP/IP
§  Zigbee, Z-Wave, Xmesh, SmartMesh, MeshScape, …
Ø 互換性のないプロトコル
Ø 下位から上位層まで1つのスタック
Ø 閉鎖的なアーキテクチャ
§  GWの乱立
Ø 開発・導入・メンテナンスコストの増大
Ø スケーラビリティの欠如
Ø 一貫した経路制御が不可能
Ø 本質的に複雑なアーキテクチャになり普及が困難
Ø センシング情報の共有化が困難
センサー網の統合運用への期待
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 15
Agenda
§ M2M/IoTに関連する背景
ü IP技術の優位性
ü M2M/IoTへの期待
ü IoTからIoEへ
§ ユースケース
§ 技術の標準化動向
§ おわりに
1515
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 16

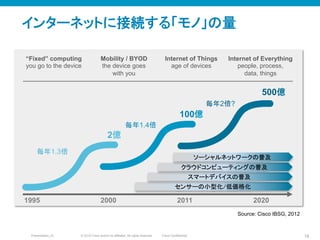

インターネットに接続する「モノ」の量
1995 2011 20202000
Source: Cisco IBSG, 2012
2億
500億
毎年1.3倍
毎年1.4倍
毎年2倍?
“Fixed” computing
you go to the device
Mobility / BYOD
the device goes
with you
Internet of Everything
people, process,
data, things
100億
Internet of Things
age of devices
センサーの小型化/低価格化
スマートデバイスの普及
クラウドコンピューティングの普及
ソーシャルネットワークの普及
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 17

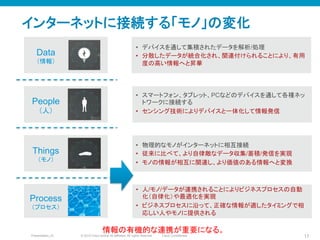

•  人/モノ/データが連携されることによりビジネスプロセスの自動
化(自律化)や最適化を実現
•  ビジネスプロセスに沿って、正確な情報が適したタイミングで相
応しい人やモノに提供される
インターネットに接続する「モノ」の変化
•  デバイスを通して集積されたデータを解析/処理
•  分散したデータが統合化され、関連付けられることにより、有用
度の高い情報へと昇華
Data
(情報)
People
(人)
•  スマートフォン、タブレット、PCなどのデバイスを通して各種ネッ
トワークに接続する
•  センシング技術によりデバイスと一体化して情報発信
•  物理的なモノがインターネットに相互接続
•  従来に比べて、より自律敵なデータ収集/蓄積/発信を実現
•  モノの情報が相互に関連し、より価値のある情報へと変換
Things
(モノ)
Process
(プロセス)
情報の有機的な連携が重要になる。
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 18

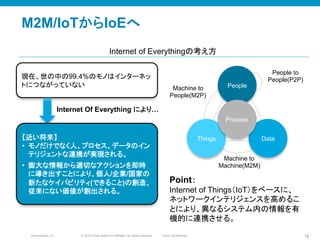

M2M/IoTからIoEへ
People
Things
 Data
Process
People to
People(P2P)
Machine to
People(M2P)
Machine to
Machine(M2M)
Internet of Everythingの考え方
現在、世の中の99.4%のモノはインターネッ
トにつながっていない
Internet Of Everything により…
【近い将来】
•  モノだけでなく人、プロセス、データのイン
テリジェントな連携が実現される。
•  膨大な情報から適切なアクションを即時
に導き出すことにより、個人/企業/国家の
新たなケイパビリティ(できること)の創造、
従来にない価値が創出される。
Point:
Internet of Things(IoT)をベースに、
ネットワークインテリジェンスを高めるこ
とにより、異なるシステム内の情報を有
機的に連携させる。
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 19

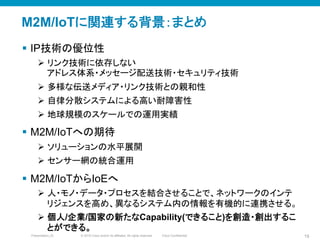

M2M/IoTに関連する背景:まとめ
§  IP技術の優位性
Ø  リンク技術に依存しない
アドレス体系・メッセージ配送技術・セキュリティ技術
Ø  多様な伝送メディア・リンク技術との親和性
Ø  自律分散システムによる高い耐障害性
Ø  地球規模のスケールでの運用実績
§  M2M/IoTへの期待
Ø  ソリューションの水平展開
Ø  センサー網の統合運用
§  M2M/IoTからIoEへ
Ø  人・モノ・データ・プロセスを結合させることで、ネットワークのインテ
リジェンスを高め、異なるシステム内の情報を有機的に連携させる。
Ø  個人/企業/国家の新たなCapability(できること)を創造・創出するこ
とができる。
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 20
Agenda
§ M2M/IoTに関連する背景
§ ユースケース
§ 技術の標準化動向
§ おわりに
2020
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 21
Agenda
§ M2M/IoTに関連する背景
§ ユースケース
ü 産業分野
ü 標準技術
ü 普及促進
§ 技術の標準化動向
§ おわりに
2121
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 22
Trains
Public
Safety
Rail
Bus Fleets
Savelivesandreduceemergencyservices’responsetimes
AMBULANCE ER UNIT
VITAL STATS
AND MEDICAL
RECORDS
SENT AHEAD
Intelligent Transportation System
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 23

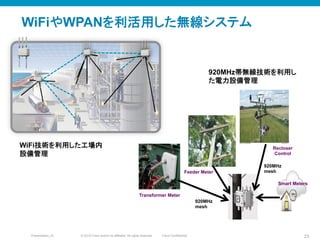

Recloser
Control
Transformer Meter
Feeder Meter
Smart Meters
920MHz
mesh
920MHz
mesh
920MHz帯無線技術を利用し
た電力設備管理
WiFi技術を利用した工場内
設備管理
WiFiやWPANを利活用した無線システム
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 24
ガラスメーカー 米国
•  ガラスキャリアーの位置を無線タグと無線LAN環境を利用しト
ラッキング。探索時間を15分から1分に削減。
myTECHNIC, トルコ
•  高額な工具・部品、作業者をトラッキング。航空機メンテナンス
作業をより迅速に効率的に実行。作業の遅延を回避。
海洋石油ガスプラットフォーム, メキシコ
•  石油プラットフォームに隣接する洋上ホテルにいる作業者、訪
問者をトラッキング。転倒・転落など異常の検知、動線調査
製薬メーカー, ヨーロッパ
•  工場で働く従業員の転倒・転落など異常の検知にモーションセ
ンサーを利用。
その他
•  金型メーカー、タイヤメーカー、鉱山、・・・
製造業における位置情報利活用システム
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 25
自動車配送センター, チリ
•  工場から出た完成車にタグを添付し、アクセサリを装着する
際のミスや遅れを抑制。
DHL/Microlise, ヨーロッパ
•  ヨーロッパに搬送する医薬品の温度をリアルタイムに監視
し、規定温度範囲を超えることによる廃棄を減らす。
CityLink, イギリス
•  大容量バッテリー付き堅牢タグをかご車に貼付、デポセン
ター毎のかご車利用率を平準化し、翌日配送サービスの遅
れを最小化。
APS, 米国
•  クロスドック倉庫でトラクター、コンテナにタグを添付、ス
ループット増大、無駄な作業時間・使用燃料の量を抑制
コンテナ・ターミナル, 韓国
•  コンテナクレーン、トランスファークレーン、ヤードトラクター
を追跡、港湾でのコンテナ処理にかかる生産性を向上。
物流における位置情報利活用システム
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 26
スマートグリッド教科書, インプレスジャパン
大型発電所
電力取引市場
送電網
送配電制御
 通信事業者
需要家
FAN
WAN
HAN
インターネット
インターネット
制御所間通信
ネットワーク
配電網

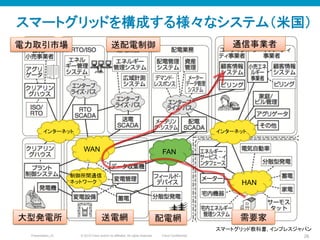

スマートグリッドを構成する様々なシステム(米国)
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 27

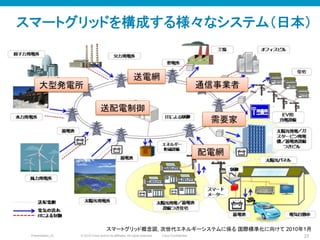

スマートグリッド概念図, 次世代エネルギーシステムに係る 国際標準化に向けて 2010年1月
大型発電所
送配電制御
通信事業者
需要家
送電網
配電網
スマートグリッドを構成する様々なシステム(日本)
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 28

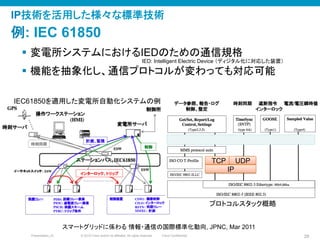

§  変電所システムにおけるIEDのための通信規格
§  機能を抽象化し、通信プロトコルが変わっても対応可能
例: IEC 61850
スマートグリッドに係わる 情報・通信の国際標準化動向, JPNC, Mar 2011
IEC61850を適用した変電所自動化システムの例
プロトコルスタック概略
TCP
 UDP
IP
IP技術を活用した様々な標準技術
IED: Intelligent Electric Device (ディジタル化に対応した装置)
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 29
§  フランスのスマートグリッド用のPLC(電力線搬送通信)の規格
§  IP技術を活用して、様々なトポロジに対応可能。
IP技術を活用した様々な標準技術
例: G3-PLC, IEEE P1901.2
G3-PLC Profile, http://www.maxim-ic.com/products/powerline/g3-plc/
MAC
PHY
Adaptation
NET
Header
Compression
Fragment
Recovery
LOAD
Routing
Forwarding Bootstrap
EAP
Security
TRN
APP COSEM TFTP SNMP
UDP
IPv6
Tone Map Query Neighbor Table
PSK/OFDM FEC Tone Map
802.15.4-2006
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 30

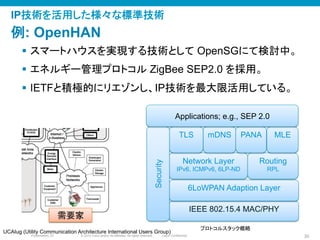

例: OpenHAN
§  スマートハウスを実現する技術として OpenSGにて検討中。
§  エネルギー管理プロトコル ZigBee SEP2.0 を採用。
§  IETFと積極的にリエゾンし、IP技術を最大限活用している。
IP技術を活用した様々な標準技術
需要家
プロトコルスタック概略
UCAIug (Utility Communication Architecture International Users Group)
IEEE 802.15.4 MAC/PHY
6LoWPAN Adaption Layer
Network Layer
IPv6, ICMPv6, 6LP-ND
Routing
RPL
mDNS PANA MLETLS
Security
Applications; e.g., SEP 2.0
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 31
Facility
A
Facility
B

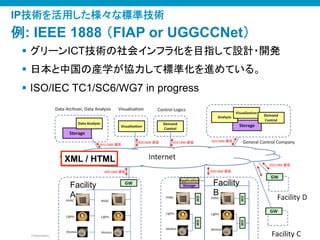

例: IEEE 1888 (FIAP or UGGCCNet)
§  グリーンICT技術の社会インフラ化を目指して設計・開発
§  日本と中国の産学が協力して標準化を進めている。
§  ISO/IEC TC1/SC6/WG7 in progress
IP技術を活用した様々な標準技術
XML / HTML
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 32

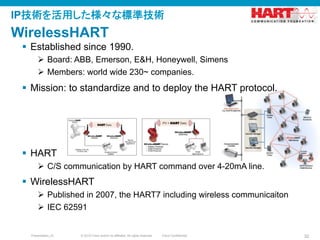

§  Established since 1990.
Ø  Board: ABB, Emerson, E&H, Honeywell, Simens
Ø  Members: world wide 230~ companies.
§  Mission: to standardize and to deploy the HART protocol.
§  HART
Ø  C/S communication by HART command over 4-20mA line.
§  WirelessHART
Ø  Published in 2007, the HART7 including wireless communicaiton
Ø  IEC 62591
IP技術を活用した様々な標準技術
WirelessHART
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 33

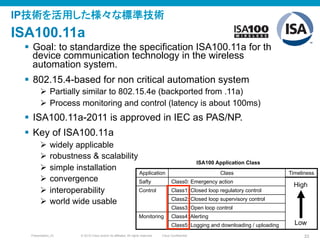

§  Goal: to standardize the specification ISA100.11a for the
device communication technology in the wireless
automation system.
§  802.15.4-based for non critical automation system
Ø  Partially similar to 802.15.4e (backported from .11a)
Ø  Process monitoring and control (latency is about 100ms)
§  ISA100.11a-2011 is approved in IEC as PAS/NP.
§  Key of ISA100.11a
Ø  widely applicable
Ø  robustness & scalability
Ø  simple installation
Ø  convergence
Ø  interoperability
Ø  world wide usable
Application Class Timeliness
Safty Class0: Emergency action
Control Class1: Closed loop regulatory control
Class2: Closed loop supervisory control
Class3: Open loop control
Monitoring Class4: Alerting
Class5: Logging and downloading / uploading
ISA100 Application Class
High
Low
IP技術を活用した様々な標準技術
ISA100.11a
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 34
モノへのIP技術普及推進活動 IPSO
§  Alliance established in September, 2008
à 59 members (Nov 2012)
Ø  Chairman: Geoff Mulligan (Proto6)
Ø  President: Pete St. Perre (Oracle)
Ø  Vice-President: Patrick Wetterwald (Cisco)
Ø  TAB Chair: Jari Akko (Ericsson)
§  Mission
ü  Smart Object(モノ)へのIPの応用の推進活動
ü  技術普及・教育活動やユースケースの紹介
ü  IETF等の他標準化組織の活動サポート
ü  相互接続試験の主催
http://ipso-alliance.org/resource-library
§  Formal Liaison
ETSI
IPv6 Forum
Zigbee Alliance
§  On-Going Activities
o Interoperability Testing
o Tutorials, Webinars
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 35

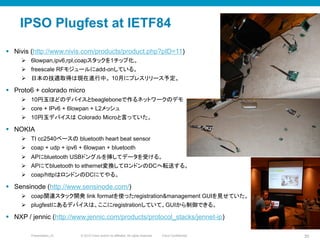

IPSO Plugfest at IETF84
§  Nivis (http://www.nivis.com/products/product.php?pID=11)
Ø  6lowpan,ipv6,rpl,coapスタックを1チップ化。
Ø  freescale RFモジュールにadd-onしている。
Ø  日本の技適取得は現在進行中。 10月にプレスリリース予定。
§  Proto6 + colorado micro
Ø  10円玉ほどのデバイスとbeagleboneで作るネットワークのデモ
Ø  core + IPv6 + 6lowpan + L2メッシュ
Ø  10円玉デバイスは Colorado Microと言っていた。
§  NOKIA
Ø  TI cc2540ベースの bluetooth heart beat sensor
Ø  coap + udp + ipv6 + 6lowpan + bluetooth
Ø  APにbluetooth USBドングルを挿してデータを受ける。
Ø  APにてbluetooth to ethernet変換してロンドンのDCへ転送する。
Ø  coap/httpはロンドンのDCにてやる。
§  Sensinode (http://www.sensinode.com/)
Ø  coap関連スタック開発 link formatを使ったregistration&management GUIを見せていた。
Ø  plugfestにあるデバイスは、ここにregistrationしていて、GUIから制御できる。
§  NXP / jennic (http://www.jennic.com/products/protocol_stacks/jennet-ip)
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 36

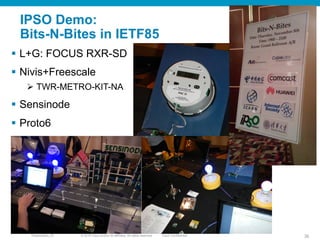

IPSO Demo:
Bits-N-Bites in IETF85
§  L+G: FOCUS RXR-SD
§  Nivis+Freescale
Ø  TWR-METRO-KIT-NA
§  Sensinode
§  Proto6
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 37

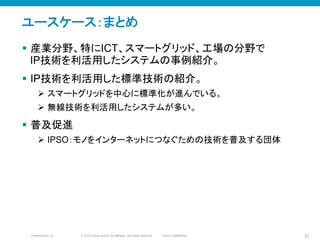

ユースケース:まとめ
§  産業分野、特にICT、スマートグリッド、工場の分野で
IP技術を利活用したシステムの事例紹介。
§  IP技術を利活用した標準技術の紹介。
Ø  スマートグリッドを中心に標準化が進んでいる。
Ø  無線技術を利活用したシステムが多い。
§  普及促進
Ø  IPSO:モノをインターネットにつなぐための技術を普及する団体
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 38

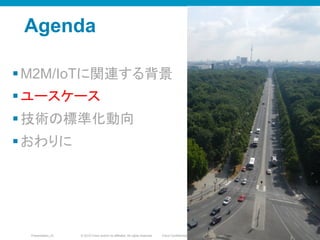

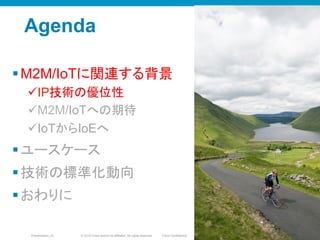

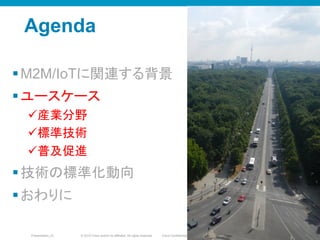

Agenda
§ M2M/IoTに関連する背景
§ ユースケース
§ 技術の標準化動向
ü 対象エリア
ü IETFにおける動向
ü 技術概要
§ おわりに
3838
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 39
Data Center Cloud
Application Hosting,
Management,
IoT Analytics
Core Networking
IP/MPLS, QoS,
Multicast, Security
Multi-Service Edge
3G, 4G, LTE, WiMAX, WiFi
Ethernet
Embedded Systems
and Sensors
Low power & bandwidth,
Machines Wired or Wireless
Network Management Applications

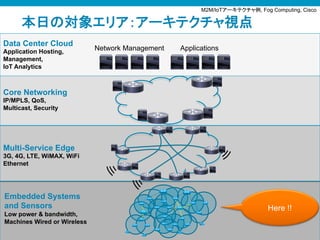

本日の対象エリア:アーキテクチャ視点
M2M/IoTアーキテクチャ例, Fog Computing, Cisco
Here !!
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 40

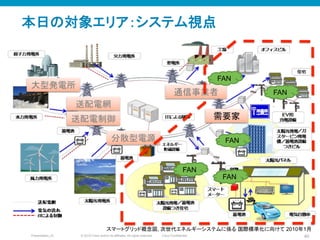

本日の対象エリア:システム視点
スマートグリッド概念図, 次世代エネルギーシステムに係る 国際標準化に向けて 2010年1月
大型発電所
送配電網
送配電制御
分散型電源
通信事業者
需要家
FAN
FAN
FAN
FAN
FAN
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 41
本日の対象エリア:システム視点
スマートグリッド概念図, 次世代エネルギーシステムに係る 国際標準化に向けて 2010年1月
大型発電所
送配電網
送配電制御
分散型電源
通信事業者
需要家
FAN
FAN
FAN
FAN
FAN
様々な呼び方があるが、ここではFANと呼ぶ。
WiMAX
SUN
 WiFi
2G/3G
Ethernet
FAN
etc.
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 42

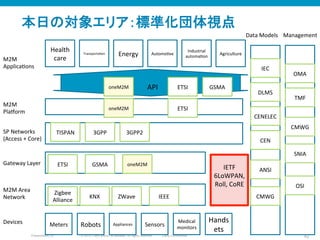

本日の対象エリア:標準化団体視点
Health

care

Transporta/on
   Energy
   Automo/ve

Industrial

automa/on

M2M

Applica/ons

SP
  Networks

(Access
  +
  Core)

Gateway
  Layer

M2M
  Area

Network

Meters
   Robots
   Appliances
   Sensors

Medical

monitors

Hands
ets

Data
  Models

M2M

PlaJorm

IETF

6LoWPAN,

Roll,
  CoRE


  Zigbee

Alliance

KNX
   ZWave

ETSI

ANSI

CEN

CENELEC

DLMS

IEC

TISPAN
   3GPP
   3GPP2

ETSI

Devices

ETSI
   GSMA

GSMA

Management

Agriculture

OSI

SNIA

CMWG

TMF

OMA

CMWG

oneM2M

oneM2M

oneM2M

API

IEEE

© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 43

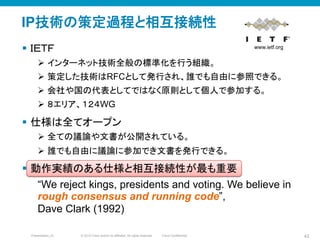

IP技術の策定過程と相互接続性
§  IETF
Ø  インターネット技術全般の標準化を行う組織。
Ø  策定した技術はRFCとして発行され、誰でも自由に参照できる。
Ø  会社や国の代表としてではなく原則として個人で参加する。
Ø  8エリア、124WG
§  仕様は全てオープン
Ø  全ての議論や文書が公開されている。
Ø  誰でも自由に議論に参加でき文書を発行できる。
§  動作実績のある仕様と相互接続性が最も重要
“We reject kings, presidents and voting. We believe in
rough consensus and running code”,
Dave Clark (1992)
www.ietf.org
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 44

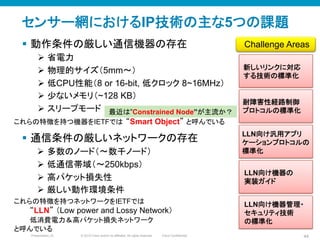

最近は”Constrained Node”が主流か?
センサー網におけるIP技術の主な5つの課題
§  動作条件の厳しい通信機器の存在
Ø  省電力
Ø  物理的サイズ(5mm〜)
Ø  低CPU性能(8 or 16-bit, 低クロック 8~16MHz)
Ø  少ないメモリ(~128 KB)
Ø  スリープモード
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
これらの特徴を持つネットワークをIETFでは
“LLN” (Low power and Lossy Network)
低消費電力&高パケット損失ネットワーク
と呼んでいる
LLN向け機器の
実装ガイド
これらの特徴を持つ機器をIETFでは “Smart Object” と呼んでいる
LLN向け機器管理・
セキュリティ技術
の標準化
§  通信条件の厳しいネットワークの存在
Ø  多数のノード(〜数千ノード)
Ø  低通信帯域(〜250kbps)
Ø  高パケット損失性
Ø  厳しい動作環境条件
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 45
3G
Bluetooth
DECT
etc.

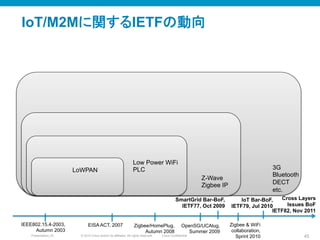

IoT/M2Mに関するIETFの動向
Z-Wave
Zigbee IP
Low Power WiFi
PLC
LoWPAN
Zigbee/HomePlug,
Autumn 2008
OpenSG/UCAlug,
Summer 2009
IEEE802.15.4-2003,
Autumn 2003
Zigbee & WiFi
collaboration,
Sprint 2010
SmartGrid Bar-BoF,
IETF77, Oct 2009
EISA ACT, 2007
IoT Bar-BoF,
IETF79, Jul 2010
Cross Layers
Issues BoF
IETF82, Nov 2011
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 46
3G
Bluetooth
DECT
etc.

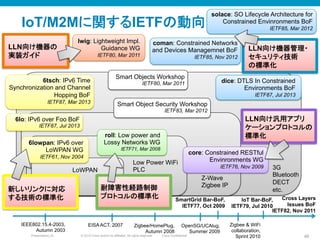

IoT/M2Mに関するIETFの動向
Z-Wave
Zigbee IP
Low Power WiFi
PLC
LoWPAN
lwig: Lightweight Impl.
Guidance WG
IETF80, Mar 2011
roll: Low power and
Lossy Networks WG
IETF71, Mar 2008
core: Constrained RESTful
Envinronments WG
IETF76, Nov 2009
solace: SO Lifecycle Architecture for
Constrained Envinronments BoF
IETF85, Mar 2012
coman: Constrained Networks
and Devices Managemnet BoF
IETF85, Nov 2012
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
6lowpan: IPv6 over
LoWPAN WG
IETF61, Nov 2004
新しいリンクに対応
する技術の標準化
6lo: IPv6 over Foo BoF
IETF87, Jul 2013
6tsch: IPv6 Time
Synchronization and Channel
Hopping BoF
IETF87, Mar 2013
dice: DTLS In Constrained
Environments BoF
IETF87, Jul 2013
Smart Objects Workshop
IETF80, Mar 2011
Smart Object Security Workshop
IETF83, Mar 2012
Zigbee/HomePlug,
Autumn 2008
OpenSG/UCAlug,
Summer 2009
IEEE802.15.4-2003,
Autumn 2003
Zigbee & WiFi
collaboration,
Sprint 2010
SmartGrid Bar-BoF,
IETF77, Oct 2009
EISA ACT, 2007
IoT Bar-BoF,
IETF79, Jul 2010
Cross Layers
Issues BoF
IETF82, Nov 2011
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 47

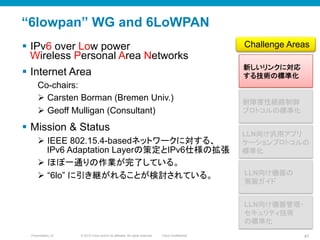

“6lowpan” WG and 6LoWPAN
§  IPv6 over Low power
Wireless Personal Area Networks
§  Internet Area
Co-chairs:
Ø  Carsten Borman (Bremen Univ.)
Ø  Geoff Mulligan (Consultant)
§  Mission & Status
Ø  IEEE 802.15.4-basedネットワークに対する、
IPv6 Adaptation Layerの策定とIPv6仕様の拡張
Ø  ほぼ一通りの作業が完了している。
Ø  “6lo” に引き継がれることが検討されている。
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 48

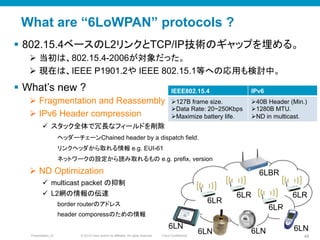

What are “6LoWPAN” protocols ?
§  802.15.4ベースのL2リンクとTCP/IP技術のギャップを埋める。
Ø  当初は、802.15.4-2006が対象だった。
Ø  現在は、IEEE P1901.2や IEEE 802.15.1等への応用も検討中。
§  What’s new ?
Ø  Fragmentation and Reassembly
Ø  IPv6 Header compression
ü  スタック全体で冗長なフィールドを削除
ヘッダーチェーンChained header by a dispatch field.
リンクヘッダから取れる情報 e.g. EUI-61
ネットワークの設定から読み取れるもの e.g. prefix, version
Ø  ND Optimization
ü  multicast packet の抑制
ü  L2網の情報の伝達
border routerのアドレス
header comporessのための情報
IEEE802.15.4
 IPv6
Ø 127B frame size.
Ø Data Rate: 20~250Kbps
Ø Maximize battery life.
Ø 40B Header (Min.)
Ø 1280B MTU.
Ø ND in multicast.
6LR
6LR
6LR
6LR
6LN
6LN
 6LN
 6LN
6LBR
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 49
127 bytes
IEEE802.15.4
最大フレームサイズ 127(B)
102 bytes最大25(B)
81 bytes
IEEE802.15.4
セキュリティヘッダ
IPv6 Header
Compression
IPv6 Payload
Fragment
Header
IPv6 Header
Compression
IPv6 Payload
Fragment
Header
IPv6 Header
Compression
Mesh
Header
IPv6 Payload
IPv6 Header
Compression
Mesh
Header
IPv6 Payload
最大21(B)
IEEE802.15.4
ヘッダ

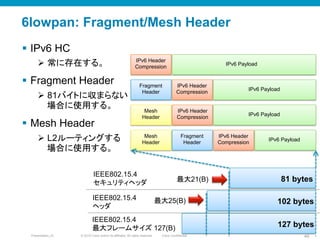

6lowpan: Fragment/Mesh Header
§  IPv6 HC
Ø  常に存在する。
§  Fragment Header
Ø  81バイトに収まらない
場合に使用する。
§  Mesh Header
Ø  L2ルーティングする
場合に使用する。
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 50

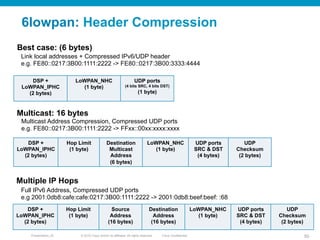

6lowpan: Header Compression
Best case: (6 bytes)
Multicast: 16 bytes
Multiple IP Hops
Full IPv6 Address, Compressed UDP ports
e.g 2001:0db8:cafe:cafe:0217:3B00:1111:2222 -> 2001:0db8:beef:beef: :68
DSP +
LoWPAN_IPHC
(2 bytes)
LoWPAN_NHC
(1 byte)
UDP ports
(4 bits SRC, 4 bits DST)
(1 byte)
DSP +
LoWPAN_IPHC
(2 bytes)
Hop Limit
(1 byte)
Source
Address
(16 bytes)
Destination
Address
(16 bytes)
LoWPAN_NHC
(1 byte)
UDP ports
SRC & DST
(4 bytes)
UDP
Checksum
(2 bytes)
DSP +
LoWPAN_IPHC
(2 bytes)
Hop Limit
(1 byte)
Destination
Multicast
Address
(6 bytes)
LoWPAN_NHC
(1 byte)
UDP ports
SRC & DST
(4 bytes)
UDP
Checksum
(2 bytes)
Link local addresses + Compressed IPv6/UDP header
e.g. FE80::0217:3B00:1111:2222 -> FE80::0217:3B00:3333:4444
Multicast Address Compression, Compressed UDP ports
e.g. FE80::0217:3B00:1111:2222 -> FFxx::00xx:xxxx:xxxx
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 51

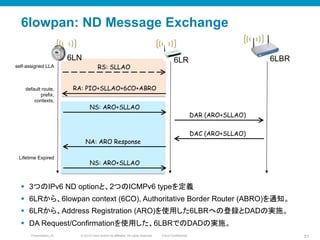

6lowpan: ND Message Exchange
§  3つのIPv6 ND optionと、2つのICMPv6 typeを定義
§  6LRから、6lowpan context (6CO), Authoritative Border Router (ABRO)を通知。
§  6LRから、Address Registration (ARO)を使用した6LBRへの登録とDADの実施。
§  DA Request/Confirmationを使用した、6LBRでのDADの実施。
RS: SLLAO
RA: PIO+SLLAO+6CO+ABRO
NS: ARO+SLLAO
NA: ARO Response
DAR (ARO+SLLAO)
DAC (ARO+SLLAO)
6LR
 6LBR
6LN
NS: ARO+SLLAO
Lifetime Expired
self-assigned LLA
default route,
prefix,
contexts,
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 52

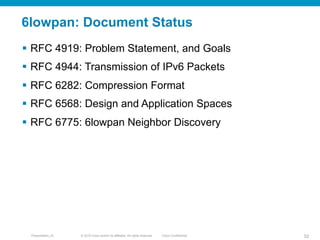

6lowpan: Document Status
§  RFC 4919: Problem Statement, and Goals
§  RFC 4944: Transmission of IPv6 Packets
§  RFC 6282: Compression Format
§  RFC 6568: Design and Application Spaces
§  RFC 6775: 6lowpan Neighbor Discovery
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 53

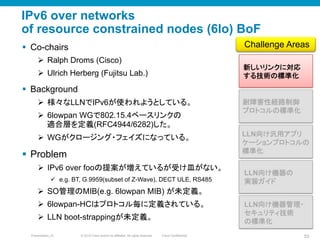

IPv6 over networks
of resource constrained nodes (6lo) BoF
§  Co-chairs
Ø  Ralph Droms (Cisco)
Ø  Ulrich Herberg (Fujitsu Lab.)
§  Background
Ø  様々なLLNでIPv6が使われようとしている。
Ø  6lowpan WGで802.15.4ベースリンクの
適合層を定義(RFC4944/6282)した。
Ø  WGがクロージング・フェイズになっている。
§  Problem
Ø  IPv6 over fooの提案が増えているが受け皿がない。
ü  e.g. BT, G.9959(subset of Z-Wave), DECT ULE, RS485
Ø  SO管理のMIB(e.g. 6lowpan MIB) が未定義。
Ø  6lowpan-HCはプロトコル毎に定義されている。
Ø  LLN boot-strappingが未定義。
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 54
6lo: proposals, but no home.
§  MIB
Ø  draft-schoenw-6lowpan-mib
§  Header Compression
Ø  Basis: RFC6282 (aka. 6LoWPAN-HC)
Ø  draft-bormann-6lowpan-ghc (LZ77-based)
Ø  draft-raza-6lowpan-ipsec-00 (IPcomp)
§  Setting up LLNs
Ø  Basis: RFC6775 (aka. 6LoWPAN-ND)
Ø  draft-kelsey-intarea-mesh-link-establishment
ü  cover gaps b/w 802.15.4 MAC, 6LoWPAN-ND and RPL
Ø  draft-thubert-6lowpan-backbone-router
ü  make multiple edge routers act as one
Ø  draft-thubert-roll-forwarding-frags
ü  optimize fragment retransmission
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 55

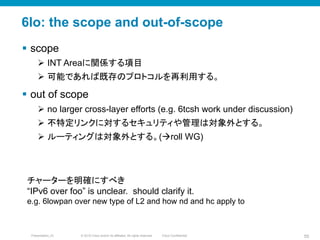

6lo: the scope and out-of-scope
§  scope
Ø  INT Areaに関係する項目
Ø  可能であれば既存のプロトコルを再利用する。
§  out of scope
Ø  no larger cross-layer efforts (e.g. 6tcsh work under discussion)
Ø  不特定リンクに対するセキュリティや管理は対象外とする。
Ø  ルーティングは対象外とする。(àroll WG)
チャーターを明確にすべき
“IPv6 over foo” is unclear. should clarify it.
e.g. 6lowpan over new type of L2 and how nd and hc apply to
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 56
IPv6 over
the TSCH mode of IEEE 802.15.4e (6tsch) BoF
§  Co-chairs
Ø  Pascal Thubert (Cisco)
Ø  Thomas Watteyne (Linear Technology)
§  Background
Ø  IEEE802.15.4e-2012: TSCH mode
ü  low-power operation by synchronizing nodes
ü  high reliability by channel hopping
Ø  Allowing deterministic behavior.
ü  flow isolation
ü  traffic engineering
ü  predictable power consumption
Ø  産業用ネットワーク用途で期待されている。
ü  IEEE 802.1TSN, ISA100.20, IoT6
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
Time Synchronized Channel Hopping
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 57

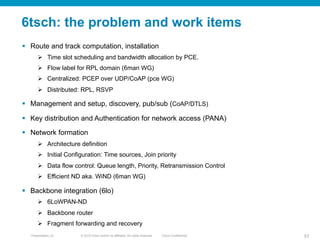

6tsch: the problem and work items
§  Route and track computation, installation
Ø  Time slot scheduling and bandwidth allocation by PCE.
Ø  Flow label for RPL domain (6man WG)
Ø  Centralized: PCEP over UDP/CoAP (pce WG)
Ø  Distributed: RPL, RSVP
§  Management and setup, discovery, pub/sub (CoAP/DTLS)
§  Key distribution and Authentication for network access (PANA)
§  Network formation
Ø  Architecture definition
Ø  Initial Configuration: Time sources, Join priority
Ø  Data flow control: Queue length, Priority, Retransmission Control
Ø  Efficient ND aka. WiND (6man WG)
§  Backbone integration (6lo)
Ø  6LoWPAN-ND
Ø  Backbone router
Ø  Fragment forwarding and recovery
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 58

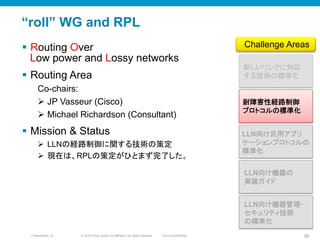

“roll” WG and RPL
§  Routing Over
Low power and Lossy networks
§  Routing Area
Co-chairs:
Ø  JP Vasseur (Cisco)
Ø  Michael Richardson (Consultant)
§  Mission & Status
Ø  LLNの経路制御に関する技術の策定
Ø  現在は、RPLの策定がひとまず完了した。
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 59

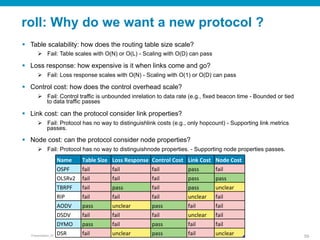

roll: Why do we want a new protocol ?
§  Table scalability: how does the routing table size scale?
Ø  Fail: Table scales with O(N) or O(L) - Scaling with O(D) can pass
§  Loss response: how expensive is it when links come and go?
Ø  Fail: Loss response scales with O(N) - Scaling with O(1) or O(D) can pass
§  Control cost: how does the control overhead scale?
Ø  Fail: Control traffic is unbounded inrelation to data rate (e.g., fixed beacon time - Bounded or tied
to data traffic passes
§  Link cost: can the protocol consider link properties?
Ø  Fail: Protocol has no way to distinguishlink costs (e.g., only hopcount) - Supporting link metrics
passes.
§  Node cost: can the protocol consider node properties?
Ø  Fail: Protocol has no way to distinguishnode properties. - Supporting node properties passes.
Name Table(Size Loss(Response Control(Cost Link(Cost Node(Cost
OSPF fail fail fail pass fail
OLSRv2 fail fail fail pass pass
TBRPF fail pass fail pass unclear
RIP fail fail fail unclear fail
AODV pass unclear pass fail fail
DSDV fail fail fail unclear fail
DYMO pass fail pass fail fail
DSR fail unclear pass fail unclear
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 60
DODAG: Destination Oriented Directed Acyclic Graph
roll: What is “RPL” ?
§  多様なLLN向けアプリケーションの要求を元に設計
Ø  Urban, Industrial, Home Automation, Building Automation.
ü  à MP2P, P2MP and P2P
§  物理的に同じリンク上に複数の ツリー を構築可能
à 異なるのアプリケーションの要求に応じた最適なパスを構築できる。
§  DODAGを構築する複数のメトリックを指定可能。
Ø  メトリック: node state, energy, hop-count, throughput, link reliability
§  LLN向けのパス構築機構
Ø  近隣状態に応じて制御情報の送出間隔を変化させる。
!Trickle Timer
Ø  メモリが少ないノードがパケットを転送できるモードがある。
!Non-Storing Mode!
Ø  2つのパス再構築機構
ü  Global Repair : 全体を再構築する機構 e.g. DODAGのメトリックが変わった場合等
ü  Local Repair : 部分的に自動修復する機構 e.g. リンクの状態が変化した場合等
Routing over low Power Lossy networks: ripple [rípl]
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 61

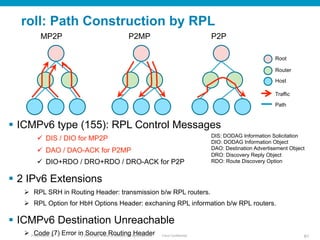

roll: Path Construction by RPL
§  ICMPv6 type (155): RPL Control Messages
ü  DIS / DIO for MP2P
ü  DAO / DAO-ACK for P2MP
ü  DIO+RDO / DRO+RDO / DRO-ACK for P2P
§  2 IPv6 Extensions
Ø  RPL SRH in Routing Header: transmission b/w RPL routers.
Ø  RPL Option for HbH Options Header: exchaning RPL information b/w RPL routers.
§  ICMPv6 Destination Unreachable
Ø  Code (7) Error in Source Routing Header
MP2P P2MP P2P
Host
Router
Root
Traffic
Path
DIS: DODAG Information Solicitation
DIO: DODAG Information Object
DAO: Destination Advertisement Object
DRO: Discovery Reply Object
RDO: Route Discovery Option
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 62

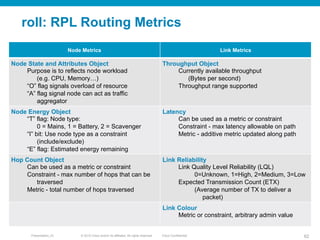

roll: RPL Routing Metrics
Node Metrics Link Metrics
Node State and Attributes Object
Purpose is to reflects node workload
(e.g. CPU, Memory…)
“O” flag signals overload of resource
“A” flag signal node can act as traffic
aggregator
Throughput Object
Currently available throughput
(Bytes per second)
Throughput range supported
Node Energy Object
“T” flag: Node type:
0 = Mains, 1 = Battery, 2 = Scavenger
“I” bit: Use node type as a constraint
(include/exclude)
“E” flag: Estimated energy remaining
Latency
Can be used as a metric or constraint
Constraint - max latency allowable on path
Metric - additive metric updated along path
Hop Count Object
Can be used as a metric or constraint
Constraint - max number of hops that can be
traversed
Metric - total number of hops traversed
Link Reliability
Link Quality Level Reliability (LQL)
0=Unknown, 1=High, 2=Medium, 3=Low
Expected Transmission Count (ETX)
(Average number of TX to deliver a
packet)
Link Colour
Metric or constraint, arbitrary admin value
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 63

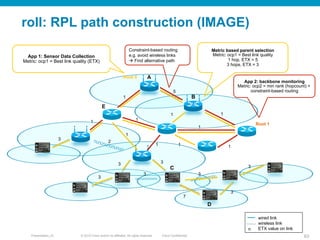

roll: RPL path construction (IMAGE)
Root 0
Root 1
App 1: Sensor Data Collection
Metric: ocp1 = Best link quality (ETX)
Metric based parent selection
Metric: ocp1 = Best link quality
1 hop, ETX = 5
3 hops, ETX = 3
Constraint-based routing
e.g. avoid wireless links
à Find alternative path
App 2: backbone monitoring
Metric: ocp2 = min rank (hopcount) +
constraint-based routing5
1
1
1
1
1
11
1
1
1
3
3
2
3 3
3
3
3
3
7
wired link
wireless link
ETX value on linkn
A
B
D
C
E
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 64
roll: Document Status
§  RFCs and Significant Documents
Ø  RFC 5548, 5673, 5826, 5867: Requirement for Urban, IA, HA, BA
Ø  RFC 6206: Trickle Algorithm
Ø  RFC 6550: RPL Core Spec
Ø  RFC 6551: Routing Metrics
Ø  RFC 6552: Objective Function Zero
Ø  RFC 6553: IPv6 Hop-by-Hop Option for RPL
Ø  RFC 6554: IPv6 Routing Header Option for RPL
§  Reactive Discovery of Point-to-Point Routes in LLN
Ø  IESG evaluation was done.
Ø  approved by IESG as Experimental RFC. (30-Mar-2013)
§  Trickle Multicast
Ø  IPR claim filed, Nokia Corporation
Ø  WG Last Call ended. (30-Mar-2013)
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 65

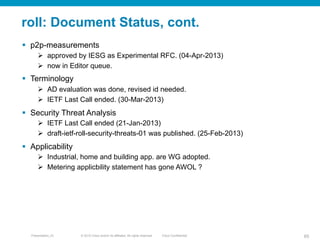

roll: Document Status, cont.
§  p2p-measurements
Ø  approved by IESG as Experimental RFC. (04-Apr-2013)
Ø  now in Editor queue.
§  Terminology
Ø  AD evaluation was done, revised id needed.
Ø  IETF Last Call ended. (30-Mar-2013)
§  Security Threat Analysis
Ø  IETF Last Call ended (21-Jan-2013)
Ø  draft-ietf-roll-security-threats-01 was published. (25-Feb-2013)
§  Applicability
Ø  Industrial, home and building app. are WG adopted.
Ø  Metering applicbility statement has gone AWOL ?
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 66

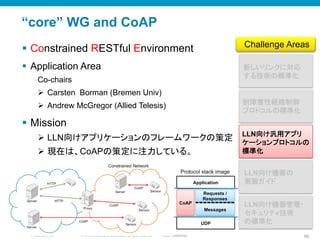

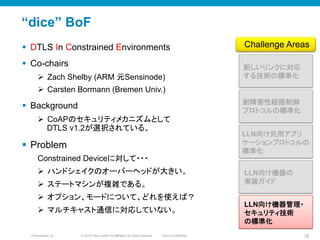

“core” WG and CoAP
§  Constrained RESTful Environment
§  Application Area
Co-chairs
Ø  Carsten Borman (Bremen Univ)
Ø  Andrew McGregor (Allied Telesis)
§  Mission
Ø  LLN向けアプリケーションのフレームワークの策定
Ø  現在は、CoAPの策定に注力している。
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 67
CoAP Packet Example
core: What is “CoAP” ?
§  Constrained Application Protocol
Ø  A UDP-based Specialized Web Transfer Protocol
for M2M Applications
§  2つのレイヤを定義
Ø  Message Layer
Ø  Requests/Responses Layer
§  Message Layer
Ø  UDP port #5683
Ø  Simple small header < 10B
Ø  Retransmission
Ø  Asynchronous Message Exchange
Ø  Block-wise transfer
Ø  Multicast
Ø  Caching
Ø  Observation
Protocol Stack Image
Application
Requests /
Responses
Messages
UDP
CoAP
Message Type
 Operation
Confirmable
 CON
 receiver is requested to make a response
Acknowledgement
 ACK
 response to CON
Non-confirmable
 NON
 receiver is not requested any action
Reset RST
 reset the receiver’s state.
CoAP Message Type
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 68
core: What is “CoAP” ?, cont.

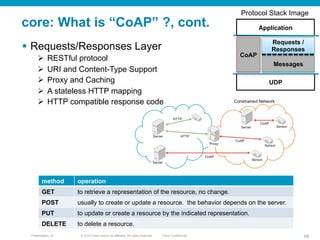

§  Requests/Responses Layer
Ø  RESTful protocol
Ø  URI and Content-Type Support
Ø  Proxy and Caching
Ø  A stateless HTTP mapping
Ø  HTTP compatible response code
Protocol Stack Image
Application
Requests /
Responses
Messages
UDP
CoAP
method
 operation
GET
 to retrieve a representation of the resource, no change.
POST
 usually to create or update a resource. the behavior depends on the server.
PUT
 to update or create a resource by the indicated representation.
DELETE
 to delete a resource.
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 69

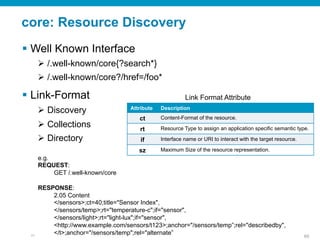

core: Resource Discovery
§  Well Known Interface
Ø  /.well-known/core{?search*}
Ø  /.well-known/core?/href=/foo*
§  Link-Format
Ø  Discovery
Ø  Collections
Ø  Directory
e.g.
REQUEST:
GET /.well-known/core
RESPONSE:
2.05 Content
</sensors>;ct=40;title="Sensor Index",
</sensors/temp>;rt="temperature-c";if="sensor",
</sensors/light>;rt="light-lux";if="sensor",
<http://www.example.com/sensors/t123>;anchor="/sensors/temp”;rel="describedby",
</t>;anchor="/sensors/temp";rel="alternate”
Attribute Description
ct Content-Format of the resource.
rt Resource Type to assign an application specific semantic type.
if Interface name or URI to interact with the target resource.
sz Maximum Size of the resource representation.
Link Format Attribute
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 70

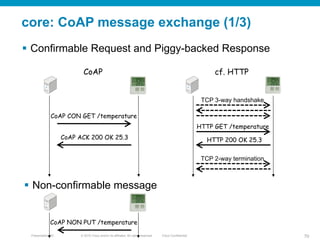

core: CoAP message exchange (1/3)
§  Confirmable Request and Piggy-backed Response
§  Non-confirmable message
TCP 3-way handshake
HTTP GET /temperature
HTTP 200 OK 25.3
TCP 2-way termination
cf. HTTP
CoAP CON GET /temperature
CoAP ACK 200 OK 25.3
CoAP
CoAP NON PUT /temperature
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 71

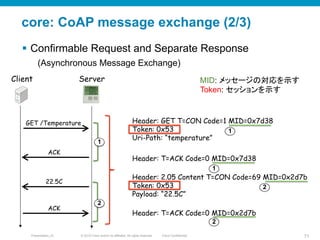

core: CoAP message exchange (2/3)
§  Confirmable Request and Separate Response
(Asynchronous Message Exchange)
MID: メッセージの対応を示す
Token: セッションを示す
Header: GET T=CON Code=1 MID=0x7d38
Token: 0x53
Uri-Path: “temperature”
Header: T=ACK Code=0 MID=0x7d38
Header: 2.05 Content T=CON Code=69 MID=0x2d7b
Token: 0x53
Payload: “22.5C”
Header: T=ACK Code=0 MID=0x2d7b
1
1
2
2
GET /Temperature
ACK
Client
22.5C
ACK
Server
1
2
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 72
Cache: 418kWh
Age: 15min
core: CoAP message exchange (3/3)

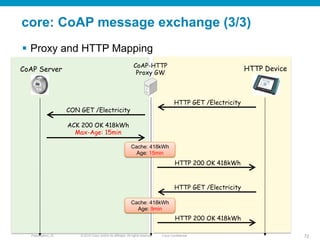

§  Proxy and HTTP Mapping
CON GET /Electricity
CoAP-HTTP
Proxy GW
ACK 200 OK 418kWh
Max-Age: 15min
CoAP Server
HTTP GET /Electricity
HTTP 200 OK 418kWh
HTTP Device
HTTP GET /Electricity
HTTP 200 OK 418kWh
Cache: 418kWh
Age: 9min
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 73

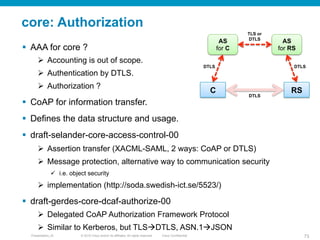

core: Authorization
§  AAA for core ?
Ø  Accounting is out of scope.
Ø  Authentication by DTLS.
Ø  Authorization ?
§  CoAP for information transfer.
§  Defines the data structure and usage.
§  draft-selander-core-access-control-00
Ø  Assertion transfer (XACML-SAML, 2 ways: CoAP or DTLS)
Ø  Message protection, alternative way to communication security
ü  i.e. object security
Ø  implementation (http://soda.swedish-ict.se/5523/)
§  draft-gerdes-core-dcaf-authorize-00
Ø  Delegated CoAP Authorization Framework Protocol
Ø  Similar to Kerberos, but TLSàDTLS, ASN.1àJSON
AS
for C
AS
for RS
C RS
DTLS DTLS
TLS or
DTLS
DTLS
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 74

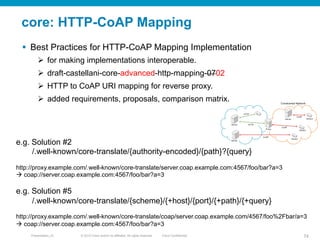

core: HTTP-CoAP Mapping
§  Best Practices for HTTP-CoAP Mapping Implementation
Ø  for making implementations interoperable.
Ø  draft-castellani-core-advanced-http-mapping-0702
Ø  HTTP to CoAP URI mapping for reverse proxy.
Ø  added requirements, proposals, comparison matrix.
e.g. Solution #2
/.well-known/core-translate/{authority-encoded}/{path}?{query}
http://proxy.example.com/.well-known/core-translate/server.coap.example.com:4567/foo/bar?a=3
à coap://server.coap.example.com:4567/foo/bar?a=3
e.g. Solution #5
/.well-known/core-translate/{scheme}/{+host}/{port}/{+path}/{+query}
http://proxy.example.com/.well-known/core-translate/coap/server.coap.example.com/4567/foo%2Fbar/a=3
à coap://server.coap.example.com:4567/foo/bar?a=3
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 75

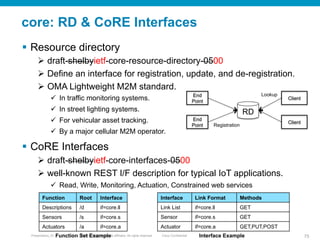

core: RD & CoRE Interfaces
§  Resource directory
Ø  draft-shelbyietf-core-resource-directory-0500
Ø  Define an interface for registration, update, and de-registration.
Ø  OMA Lightweight M2M standard.
ü  In traffic monitoring systems.
ü  In street lighting systems.
ü  For vehicular asset tracking.
ü  By a major cellular M2M operator.
§  CoRE Interfaces
Ø  draft-shelbyietf-core-interfaces-0500
Ø  well-known REST I/F description for typical IoT applications.
ü  Read, Write, Monitoring, Actuation, Constrained web services
End
Point
End
Point
Client
Client
Registration
Lookup
RD
Interface Link Format Methods
Link List if=core.ll GET
Sensor if=core.s GET
Actuator if=core.a GET,PUT,POST
Function Root Interface
Descriptions /d if=core.ll
Sensors /s if=core.s
Actuators /a if=core.a
Function Set Example Interface Example
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 76

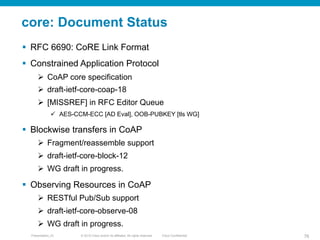

core: Document Status
§  RFC 6690: CoRE Link Format
§  Constrained Application Protocol
Ø  CoAP core specification
Ø  draft-ietf-core-coap-18
Ø  [MISSREF] in RFC Editor Queue
ü  AES-CCM-ECC [AD Eval], OOB-PUBKEY [tls WG]
§  Blockwise transfers in CoAP
Ø  Fragment/reassemble support
Ø  draft-ietf-core-block-12
Ø  WG draft in progress.
§  Observing Resources in CoAP
Ø  RESTful Pub/Sub support
Ø  draft-ietf-core-observe-08
Ø  WG draft in progress.
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 77

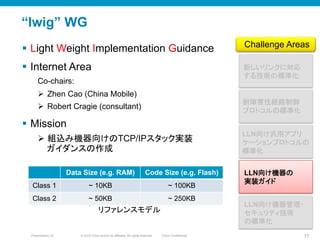

“lwig” WG
§  Light Weight Implementation Guidance
§  Internet Area
Co-chairs:
Ø  Zhen Cao (China Mobile)
Ø  Robert Cragie (consultant)
§  Mission
Ø  組込み機器向けのTCP/IPスタック実装
ガイダンスの作成
リファレンスモデル
Data Size (e.g. RAM)
 Code Size (e.g. Flash)
Class 1
 ~ 10KB
 ~ 100KB
Class 2
 ~ 50KB
 ~ 250KB
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 78
“dice” BoF
§  DTLS In Constrained Environments
§  Co-chairs
Ø  Zach Shelby (ARM 元Sensinode)
Ø  Carsten Bormann (Bremen Univ.)
§  Background
Ø  CoAPのセキュリティメカニズムとして
DTLS v1.2が選択されている。
§  Problem
Constrained Deviceに対して・・・
Ø  ハンドシェイクのオーバーヘッドが大きい。
Ø  ステートマシンが複雑である。
Ø  オプション、モードについて、どれを使えば?
Ø  マルチキャスト通信に対応していない。
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 79

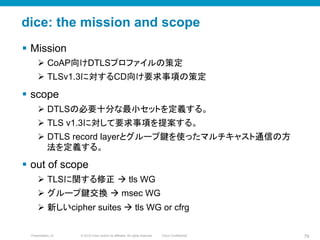

dice: the mission and scope
§  Mission
Ø  CoAP向けDTLSプロファイルの策定
Ø  TLSv1.3に対するCD向け要求事項の策定
§  scope
Ø  DTLSの必要十分な最小セットを定義する。
Ø  TLS v1.3に対して要求事項を提案する。
Ø  DTLS record layerとグループ鍵を使ったマルチキャスト通信の方
法を定義する。
§  out of scope
Ø  TLSに関する修正 à tls WG
Ø  グループ鍵交換 à msec WG
Ø  新しいcipher suites à tls WG or cfrg
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 80

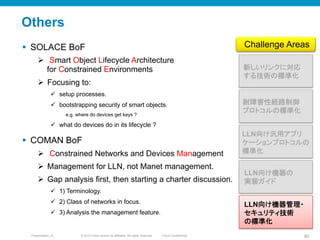

Others
§  SOLACE BoF
Ø  Smart Object Lifecycle Architecture
for Constrained Environments
Ø  Focusing to:
ü  setup processes.
ü  bootstrapping security of smart objects.
e.g. where do devices get keys ?
ü  what do devices do in its lifecycle ?
§  COMAN BoF
Ø  Constrained Networks and Devices Management
Ø  Management for LLN, not Manet management.
Ø  Gap analysis first, then starting a charter discussion.
ü  1) Terminology.
ü  2) Class of networks in focus.
ü  3) Analysis the management feature.
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 81

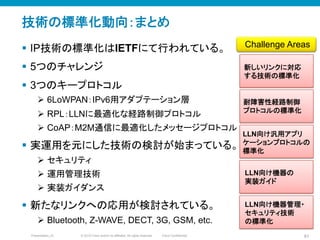

技術の標準化動向:まとめ
§  IP技術の標準化はIETFにて行われている。
§  5つのチャレンジ
§  3つのキープロトコル
Ø  6LoWPAN:IPv6用アダプテーション層
Ø  RPL:LLNに最適化な経路制御プロトコル
Ø  CoAP:M2M通信に最適化したメッセージプロトコル
§  実運用を元にした技術の検討が始まっている。
Ø  セキュリティ
Ø  運用管理技術
Ø  実装ガイダンス
§  新たなリンクへの応用が検討されている。
Ø  Bluetooth, Z-WAVE, DECT, 3G, GSM, etc.
新しいリンクに対応
する技術の標準化
LLN向け汎用アプリ
ケーションプロトコルの
標準化
耐障害性経路制御
プロトコルの標準化
Challenge Areas
LLN向け機器の
実装ガイド
LLN向け機器管理・
セキュリティ技術
の標準化
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 82
Agenda
§ M2M/IoTに関連する背景
§ ユースケース
§ 技術の標準化動向
§ おわりに
Ø IP技術の課題
Ø 既存システムとのギャップ
8282
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 83

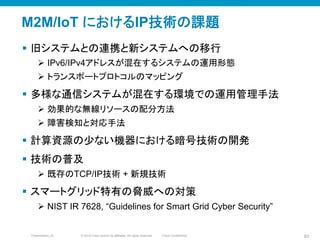

M2M/IoT におけるIP技術の課題
§  旧システムとの連携と新システムへの移行
Ø  IPv6/IPv4アドレスが混在するシステムの運用形態
Ø  トランスポートプロトコルのマッピング
§  多様な通信システムが混在する環境での運用管理手法
Ø  効果的な無線リソースの配分方法
Ø  障害検知と対応手法
§  計算資源の少ない機器における暗号技術の開発
§  技術の普及
Ø  既存のTCP/IP技術 + 新規技術
§  スマートグリッド特有の脅威への対策
Ø  NIST IR 7628, “Guidelines for Smart Grid Cyber Security”
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 84

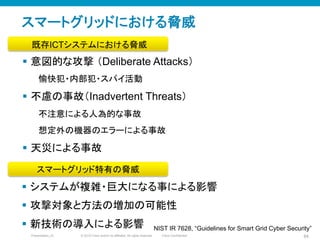

スマートグリッドにおける脅威
§  意図的な攻撃 (Deliberate Attacks)
愉快犯・内部犯・スパイ活動
§  不慮の事故(Inadvertent Threats)
不注意による人為的な事故
想定外の機器のエラーによる事故
§  天災による事故
§  システムが複雑・巨大になる事による影響
§  攻撃対象と方法の増加の可能性
§  新技術の導入による影響
スマートグリッド特有の脅威
既存ICTシステムにおける脅威
NIST IR 7628, “Guidelines for Smart Grid Cyber Security”
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 85

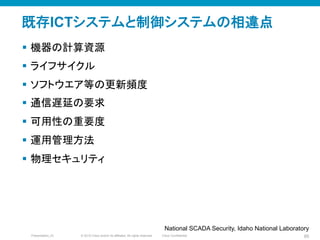

既存ICTシステムと制御システムの相違点
§  機器の計算資源
§  ライフサイクル
§  ソフトウエア等の更新頻度
§  通信遅延の要求
§  可用性の重要度
§  運用管理方法
§  物理セキュリティ
National SCADA Security, Idaho National Laboratory
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 86

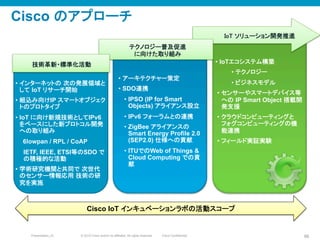

Cisco のアプローチ
•  インターネットの 次の発展領域と
して IoT リサーチ開始
•  組込み向けIP スマートオブジェク
トのプロトタイプ
•  IoT に向け新規技術としてIPv6
をベースにした新プロトコル開発
への取り組み
6lowpan / RPL / CoAP
IETF, IEEE, ETSI等のSDO で
の積極的な活動
•  学術研究機関と共同で 次世代
のセンサー情報応用 技術の研
究を実施
•  アーキテクチャー策定
•  SDO連携
•  IPSO (IP for Smart
Objects) アライアンス設立
•  IPv6 フォーラムとの連携
•  ZigBee アライアンスの
Smart Energy Profile 2.0
(SEP2.0) 仕様への貢献
•  ITUでのWeb of Things &
Cloud Computing での貢
献
•  IoTエコシステム構築
•  テクノロジー
•  ビジネスモデル
•  センサーやスマートデバイス等
への IP Smart Object 搭載開
発支援
•  クラウドコンピューティングと
フォグコンピューティングの機
能連携
•  フィールド実証実験
技術革新・標準化活動
テクノロジー普及促進
に向けた取り組み
IoT ソリューション開発推進
Cisco IoT インキュベーションラボの活動スコープ
© 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 87

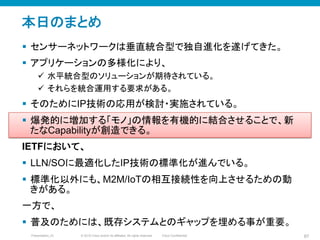

本日のまとめ
§  センサーネットワークは垂直統合型で独自進化を遂げてきた。
§  アプリケーションの多様化により、
ü  水平統合型のソリューションが期待されている。
ü  それらを統合運用する要求がある。
§  そのためにIP技術の応用が検討・実施されている。
§  爆発的に増加する「モノ」の情報を有機的に結合させることで、新
たなCapabilityが創造できる。
IETFにおいて、
§  LLN/SOに最適化したIP技術の標準化が進んでいる。
§  標準化以外にも、M2M/IoTの相互接続性を向上させるための動
きがある。
一方で、
§  普及のためには、既存システムとのギャップを埋める事が重要。
IoT関連技術の動向 Sep-2013

More Related Content

What's hot

ShowNet2021 歩き方
ShowNet2021 歩き方ShowNet2021 歩き方
ShowNet2021 歩き方
Interop Tokyo ShowNet NOC Team

Mk onic data-intensive-public
Mk onic data-intensive-publicMk onic data-intensive-public
Mk onic data-intensive-public
Miya Kohno

IoT系標準化の動き(メモ、2016年) (in Japanese)
IoT系標準化の動き(メモ、2016年) (in Japanese)IoT系標準化の動き(メモ、2016年) (in Japanese)
IoT系標準化の動き(メモ、2016年) (in Japanese)
Toshihiko Yamakami

Mk data intensive-onic2021
Mk data intensive-onic2021Mk data intensive-onic2021
Mk data intensive-onic2021
Miya Kohno

LoRaWAN技術最新動向 とTTIビジネスモデル
LoRaWAN技術最新動向 とTTIビジネスモデルLoRaWAN技術最新動向 とTTIビジネスモデル
LoRaWAN技術最新動向 とTTIビジネスモデル
CRI Japan, Inc.

持続的成長可能なIoTソリューションのご提案(Japanese)
持続的成長可能なIoTソリューションのご提案(Japanese)持続的成長可能なIoTソリューションのご提案(Japanese)
持続的成長可能なIoTソリューションのご提案(Japanese)
Toshihiko Yamakami

ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414
ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414
ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414
Interop Tokyo ShowNet NOC Team

ShowNet2021 Security_parapara
ShowNet2021 Security_paraparaShowNet2021 Security_parapara
ShowNet2021 Security_parapara
Interop Tokyo ShowNet NOC Team

Wireless japan defender
Wireless japan defenderWireless japan defender
Wireless japan defender
Bin Han

主要Io t通信規格と認証方式
主要Io t通信規格と認証方式主要Io t通信規格と認証方式
主要Io t通信規格と認証方式
Ryosuke Uematsu

【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...
【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...
【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...
シスコシステムズ合同会社

SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...
SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...
SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...
Miya Kohno

【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要
【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要
【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要
シスコシステムズ合同会社

Open stack development in sicr2jp
Open stack development in sicr2jpOpen stack development in sicr2jp
Open stack development in sicr2jp
shintaro mizuno

オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例
オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例
オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例
CRI Japan, Inc.

【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション
【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション
【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション
シスコシステムズ合同会社

モノのインターネット(IoT)の不都合な真実
モノのインターネット(IoT)の不都合な真実モノのインターネット(IoT)の不都合な真実
モノのインターネット(IoT)の不都合な真実
Naoto MATSUMOTO

TTN Kumamoto-city開設ハンズオンセミナー
TTN Kumamoto-city開設ハンズオンセミナーTTN Kumamoto-city開設ハンズオンセミナー
TTN Kumamoto-city開設ハンズオンセミナー
CRI Japan, Inc.

IoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップ
IoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップIoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップ
IoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップ
Ryosuke Uematsu

【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)
【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)
【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)
シスコシステムズ合同会社


What's hot (20)

ShowNet2021 歩き方
ShowNet2021 歩き方ShowNet2021 歩き方
ShowNet2021 歩き方

Mk onic data-intensive-public
Mk onic data-intensive-publicMk onic data-intensive-public
Mk onic data-intensive-public

IoT系標準化の動き(メモ、2016年) (in Japanese)
IoT系標準化の動き(メモ、2016年) (in Japanese)IoT系標準化の動き(メモ、2016年) (in Japanese)
IoT系標準化の動き(メモ、2016年) (in Japanese)

Mk data intensive-onic2021
Mk data intensive-onic2021Mk data intensive-onic2021
Mk data intensive-onic2021

LoRaWAN技術最新動向 とTTIビジネスモデル
LoRaWAN技術最新動向 とTTIビジネスモデルLoRaWAN技術最新動向 とTTIビジネスモデル
LoRaWAN技術最新動向 とTTIビジネスモデル

持続的成長可能なIoTソリューションのご提案(Japanese)
持続的成長可能なIoTソリューションのご提案(Japanese)持続的成長可能なIoTソリューションのご提案(Japanese)
持続的成長可能なIoTソリューションのご提案(Japanese)

ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414
ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414
ゼロトラストモデルによる次世代セキュリティアーキテクチャ_ShowNet2021 studio 20210414

ShowNet2021 Security_parapara
ShowNet2021 Security_paraparaShowNet2021 Security_parapara
ShowNet2021 Security_parapara

Wireless japan defender
Wireless japan defenderWireless japan defender
Wireless japan defender

主要Io t通信規格と認証方式
主要Io t通信規格と認証方式主要Io t通信規格と認証方式
主要Io t通信規格と認証方式

【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...
【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...
【Interop Tokyo 2016】 Seminar - EA-18 : 「Cisco の先進セキュリティ ソリューション」 Shownet 2016...

SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...
SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...
SRv6 Network Programmability - Dis-aggregation and Re-aggregation of Network ...

【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要
【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要
【Interop Tokyo 2016】 初心者でもわかるCisco SDNの概要

Open stack development in sicr2jp
Open stack development in sicr2jpOpen stack development in sicr2jp
Open stack development in sicr2jp

オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例
オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例
オープンソースからエンタープライズまで対応可能な新世代LoRaWANプラットフォーム"The Things Stack"とその活用事例

【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション
【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション
【Interop Tokyo 2016】 Cisco だからできる!セキュア コラボレーション

モノのインターネット(IoT)の不都合な真実
モノのインターネット(IoT)の不都合な真実モノのインターネット(IoT)の不都合な真実
モノのインターネット(IoT)の不都合な真実

TTN Kumamoto-city開設ハンズオンセミナー
TTN Kumamoto-city開設ハンズオンセミナーTTN Kumamoto-city開設ハンズオンセミナー
TTN Kumamoto-city開設ハンズオンセミナー

IoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップ
IoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップIoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップ
IoTSecJP_Version5.0_LTEデバイスのセキュリティ診断3ステップ

【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)
【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)
【Interop Tokyo 2016】 Cisco IoT (展示内容紹介)


Viewers also liked

”モノ”のインターネットへのつながり方:L3より下層について
”モノ”のインターネットへのつながり方:L3より下層について”モノ”のインターネットへのつながり方:L3より下層について
”モノ”のインターネットへのつながり方:L3より下層について
Shoichi Sakane

M2M関連状況 roll&core WG meeting in IETF86
M2M関連状況 roll&core WG meeting in IETF86M2M関連状況 roll&core WG meeting in IETF86
M2M関連状況 roll&core WG meeting in IETF86
Shoichi Sakane

IoT関連技術の動向@IETF87
IoT関連技術の動向@IETF87IoT関連技術の動向@IETF87
IoT関連技術の動向@IETF87
Shoichi Sakane

Trend of the ICT Standardization
Trend of the ICT StandardizationTrend of the ICT Standardization
Trend of the ICT Standardization
Shoichi Sakane

IETFにおける標準化の進め方
IETFにおける標準化の進め方IETFにおける標準化の進め方
IETFにおける標準化の進め方
Shoichi Sakane

Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...
Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...
Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...
mfrancis

Blue Ocean Strategy Case Seats2meet
Blue Ocean Strategy Case Seats2meetBlue Ocean Strategy Case Seats2meet
Blue Ocean Strategy Case Seats2meet
Jeroen van der Schenk

Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...
Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...
Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...
accenture

MEDICINAS TRADICIONALES WAYUU
MEDICINAS  TRADICIONALES WAYUU MEDICINAS  TRADICIONALES WAYUU
MEDICINAS TRADICIONALES WAYUU
yubatilles

Flavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed Enel
Flavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed EnelFlavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed Enel
Flavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed Enel
PhiNet Social Media Communication

Ismael plascencia hábitos saludables
Ismael plascencia hábitos saludablesIsmael plascencia hábitos saludables
Ismael plascencia hábitos saludables
Ismael Plascencia Nuñez

Yakinlah pada diri
Yakinlah pada diriYakinlah pada diri
Yakinlah pada diri
Ricky Firmansyah

Rl Partner Webinar To Share
Rl Partner  Webinar To ShareRl Partner  Webinar To Share
Rl Partner Webinar To Share
Compuware APM

Sara Mahmoud Resume - Trans
Sara Mahmoud Resume - TransSara Mahmoud Resume - Trans
Sara Mahmoud Resume - Trans
Sara Mahmoud

9 unknown mistakes you may be making while promoting your brand on social media
9 unknown mistakes you may be making while promoting your brand on social media9 unknown mistakes you may be making while promoting your brand on social media
9 unknown mistakes you may be making while promoting your brand on social media
way2webscape

Interactie en onderhouden
Interactie en onderhoudenInteractie en onderhouden
Sharing motivation
Sharing motivationSharing motivation
Sharing motivation
Ading Nurjaman

ChemSpider -Connecting and Curating Online Chemistry Resources
ChemSpider -Connecting and Curating Online Chemistry ResourcesChemSpider -Connecting and Curating Online Chemistry Resources
ChemSpider -Connecting and Curating Online Chemistry Resources
US Environmental Protection Agency (EPA), Center for Computational Toxicology and Exposure

ahmed
ahmedahmed

Viewers also liked (20)

”モノ”のインターネットへのつながり方:L3より下層について
”モノ”のインターネットへのつながり方:L3より下層について”モノ”のインターネットへのつながり方:L3より下層について
”モノ”のインターネットへのつながり方:L3より下層について

M2M関連状況 roll&core WG meeting in IETF86
M2M関連状況 roll&core WG meeting in IETF86M2M関連状況 roll&core WG meeting in IETF86
M2M関連状況 roll&core WG meeting in IETF86

IoT関連技術の動向@IETF87
IoT関連技術の動向@IETF87IoT関連技術の動向@IETF87
IoT関連技術の動向@IETF87

Trend of the ICT Standardization
Trend of the ICT StandardizationTrend of the ICT Standardization
Trend of the ICT Standardization

IETFにおける標準化の進め方
IETFにおける標準化の進め方IETFにおける標準化の進め方
IETFにおける標準化の進め方

Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...
Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...
Leveraging the strength of OSGi to deliver a convergent IoT Ecosystem - O Log...

8.QAI-CMMI Dev-V1.3
8.QAI-CMMI Dev-V1.38.QAI-CMMI Dev-V1.3
8.QAI-CMMI Dev-V1.3

Blue Ocean Strategy Case Seats2meet
Blue Ocean Strategy Case Seats2meetBlue Ocean Strategy Case Seats2meet
Blue Ocean Strategy Case Seats2meet

Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...
Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...
Accenture 2014 College Graduate Employment Survey: What Awaits Grads in the W...

MEDICINAS TRADICIONALES WAYUU
MEDICINAS  TRADICIONALES WAYUU MEDICINAS  TRADICIONALES WAYUU
MEDICINAS TRADICIONALES WAYUU

Flavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed Enel
Flavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed EnelFlavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed Enel
Flavio Cattaneo: La scommessa (proibita) di Terna che imbarazza Eni ed Enel

Ismael plascencia hábitos saludables
Ismael plascencia hábitos saludablesIsmael plascencia hábitos saludables
Ismael plascencia hábitos saludables

Yakinlah pada diri
Yakinlah pada diriYakinlah pada diri
Yakinlah pada diri

Rl Partner Webinar To Share
Rl Partner  Webinar To ShareRl Partner  Webinar To Share
Rl Partner Webinar To Share

Sara Mahmoud Resume - Trans
Sara Mahmoud Resume - TransSara Mahmoud Resume - Trans
Sara Mahmoud Resume - Trans

9 unknown mistakes you may be making while promoting your brand on social media
9 unknown mistakes you may be making while promoting your brand on social media9 unknown mistakes you may be making while promoting your brand on social media
9 unknown mistakes you may be making while promoting your brand on social media

Interactie en onderhouden
Interactie en onderhoudenInteractie en onderhouden
Interactie en onderhouden

Sharing motivation
Sharing motivationSharing motivation
Sharing motivation

ChemSpider -Connecting and Curating Online Chemistry Resources
ChemSpider -Connecting and Curating Online Chemistry ResourcesChemSpider -Connecting and Curating Online Chemistry Resources
ChemSpider -Connecting and Curating Online Chemistry Resources

ahmed
ahmedahmed
ahmed


Similar to IoT関連技術の動向 Sep-2013

【Interop tokyo 2014】 Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?
【Interop tokyo 2014】  Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?【Interop tokyo 2014】  Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?
【Interop tokyo 2014】 Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?シスコシステムズ合同会社

日経BP ITpro IoT japanパネル討議資料
日経BP ITpro IoT japanパネル討議資料日経BP ITpro IoT japanパネル討議資料
日経BP ITpro IoT japanパネル討議資料
知礼 八子

本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?
本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?
本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?
Brocade

Mk onic data-intensive-public
Mk onic data-intensive-publicMk onic data-intensive-public
Mk onic data-intensive-public
Miya Kohno

【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム
【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム 【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム
【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム シスコシステムズ合同会社

【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは?
【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは? 【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは?
【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは?
NISSHO USA

2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略
2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略
2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略
SORACOM,INC

202007 contrail cloud-operator-contrail_v1.2
202007 contrail cloud-operator-contrail_v1.2202007 contrail cloud-operator-contrail_v1.2
202007 contrail cloud-operator-contrail_v1.2
Hiromi Tsukamoto

ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~
ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~
ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~
シスコシステムズ合同会社

[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装
[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装
[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装
オラクルエンジニア通信

Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要
Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要
Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要
Shohei Yoshimoto

20170525 cradlepoint forcenet seminor
20170525 cradlepoint forcenet seminor20170525 cradlepoint forcenet seminor
20170525 cradlepoint forcenet seminor
Takayuki Nakajima

【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション
【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション
【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション
シスコシステムズ合同会社

ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~
ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~
ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~
シスコシステムズ合同会社

【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト
【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト
【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプトシスコシステムズ合同会社

Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介
Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介
Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介
シスコシステムズ合同会社

【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security
【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security
【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Securityシスコシステムズ合同会社

将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み
将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み
将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み
SORACOM,INC

Microsoft Azure IoT Overview 2020/12/18
Microsoft Azure IoT Overview 2020/12/18Microsoft Azure IoT Overview 2020/12/18
Microsoft Azure IoT Overview 2020/12/18
Knowledge & Experience

2013年の最新セキュリティ課題に組織的に対応するには?
2013年の最新セキュリティ課題に組織的に対応するには?2013年の最新セキュリティ課題に組織的に対応するには?
2013年の最新セキュリティ課題に組織的に対応するには?
itforum-roundtable


Similar to IoT関連技術の動向 Sep-2013 (20)

【Interop tokyo 2014】 Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?
【Interop tokyo 2014】  Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?【Interop tokyo 2014】  Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?
【Interop tokyo 2014】 Cisco ACIとOpenStackで実現するネットワークプロビジョニングとは?

日経BP ITpro IoT japanパネル討議資料
日経BP ITpro IoT japanパネル討議資料日経BP ITpro IoT japanパネル討議資料
日経BP ITpro IoT japanパネル討議資料

本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?
本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?
本当は恐いビッグデータとネットワークの深~い関係 ビッグデータ時代に耐えうるデータセンターとは?

Mk onic data-intensive-public
Mk onic data-intensive-publicMk onic data-intensive-public
Mk onic data-intensive-public

【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム
【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム 【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム
【Interop tokyo 2014】 IoE 時代を支えるシスコ最新ネットワーク技術とクラウド プラットフォーム

【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは?
【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは? 【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは?
【日商USA】webinar 2023.10.6 クラウドだけじゃない!Edge AIの進化とは?

2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略
2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略
2019 Japan IT week 春 IoT/M2M展 基調講演 | IoT ビジネス最新事例と通信プラットフォーム活用戦略

202007 contrail cloud-operator-contrail_v1.2
202007 contrail cloud-operator-contrail_v1.2202007 contrail cloud-operator-contrail_v1.2
202007 contrail cloud-operator-contrail_v1.2

ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~
ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~
ITpro EXPO 2014: Cisco ACI  ~データセンター運用の効率化と迅速なアプリケーション展開~

[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装
[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装
[Modern Cloud Day Tokyo 2019] ゼロから再設計したOracle Cloudのデータ保護戦略~7つの原則とその実装

Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要
Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要
Big Cloud Fabric製品紹介とOpenStack Neutron Plugin 実装概要

20170525 cradlepoint forcenet seminor
20170525 cradlepoint forcenet seminor20170525 cradlepoint forcenet seminor
20170525 cradlepoint forcenet seminor

【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション
【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション
【Cisco Data Center Forum 2014】 シスコ データセンターイノベーション & ソリューション

ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~
ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~
ITpro EXPO 2014: 次世代ユニファイド コンピューティング システム ~ Cisco UCS Mini ~

【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト
【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト
【Interop tokyo 2014】 Citrix NetScalerとCisco ACIとの融合がもたらす次世代インフラのコンセプト

Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介
Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介
Cisco Connect Japan 2014:企業向け無線 LAN インフラの最新動向と最新ソリューションのご紹介

【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security
【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security
【Interop tokyo 2014】 シスコ技術者認定 プロフェッショナル レベル CCNP Security

将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み
将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み
将来のネットワークインフラに関する研究会 | 次世代通信サービスに求められる機能とSORACOMの取り組み

Microsoft Azure IoT Overview 2020/12/18
Microsoft Azure IoT Overview 2020/12/18Microsoft Azure IoT Overview 2020/12/18
Microsoft Azure IoT Overview 2020/12/18

2013年の最新セキュリティ課題に組織的に対応するには?
2013年の最新セキュリティ課題に組織的に対応するには?2013年の最新セキュリティ課題に組織的に対応するには?
2013年の最新セキュリティ課題に組織的に対応するには?


More from Shoichi Sakane

IETFの道しるべ-IETFの歩き方-20230124.pdf
IETFの道しるべ-IETFの歩き方-20230124.pdfIETFの道しるべ-IETFの歩き方-20230124.pdf
IETFの道しるべ-IETFの歩き方-20230124.pdf
Shoichi Sakane

LoRaWAN と日本のIoT無線通信システム
LoRaWAN と日本のIoT無線通信システムLoRaWAN と日本のIoT無線通信システム
LoRaWAN と日本のIoT無線通信システム
Shoichi Sakane

旧)更新しました。新しい版は下記からご覧下さい。
旧)更新しました。新しい版は下記からご覧下さい。旧)更新しました。新しい版は下記からご覧下さい。
旧)更新しました。新しい版は下記からご覧下さい。
Shoichi Sakane

IPv6 over LPWAN の状況
IPv6 over LPWAN の状況IPv6 over LPWAN の状況
IPv6 over LPWAN の状況
Shoichi Sakane

LoRaWAN AS923 と ARIB STD-T108
LoRaWAN AS923 と ARIB STD-T108LoRaWAN AS923 と ARIB STD-T108
LoRaWAN AS923 と ARIB STD-T108
Shoichi Sakane

IoT時代のインターネット技術動向 インフラプロトコル編
IoT時代のインターネット技術動向 インフラプロトコル編IoT時代のインターネット技術動向 インフラプロトコル編
IoT時代のインターネット技術動向 インフラプロトコル編
Shoichi Sakane

IoT Challenges and the fog computing
IoT Challenges and the fog computingIoT Challenges and the fog computing
IoT Challenges and the fog computing
Shoichi Sakane


More from Shoichi Sakane (7)

IETFの道しるべ-IETFの歩き方-20230124.pdf
IETFの道しるべ-IETFの歩き方-20230124.pdfIETFの道しるべ-IETFの歩き方-20230124.pdf
IETFの道しるべ-IETFの歩き方-20230124.pdf

LoRaWAN と日本のIoT無線通信システム
LoRaWAN と日本のIoT無線通信システムLoRaWAN と日本のIoT無線通信システム
LoRaWAN と日本のIoT無線通信システム

旧)更新しました。新しい版は下記からご覧下さい。
旧)更新しました。新しい版は下記からご覧下さい。旧)更新しました。新しい版は下記からご覧下さい。
旧)更新しました。新しい版は下記からご覧下さい。

IPv6 over LPWAN の状況
IPv6 over LPWAN の状況IPv6 over LPWAN の状況
IPv6 over LPWAN の状況

LoRaWAN AS923 と ARIB STD-T108
LoRaWAN AS923 と ARIB STD-T108LoRaWAN AS923 と ARIB STD-T108
LoRaWAN AS923 と ARIB STD-T108

IoT時代のインターネット技術動向 インフラプロトコル編
IoT時代のインターネット技術動向 インフラプロトコル編IoT時代のインターネット技術動向 インフラプロトコル編
IoT時代のインターネット技術動向 インフラプロトコル編

IoT Challenges and the fog computing
IoT Challenges and the fog computingIoT Challenges and the fog computing
IoT Challenges and the fog computing


Recently uploaded

ロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobody
ロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobodyロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobody
ロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobody
azuma satoshi

iMacwoSu_Gong_de_barabaranishitaHua_.pptx
iMacwoSu_Gong_de_barabaranishitaHua_.pptxiMacwoSu_Gong_de_barabaranishitaHua_.pptx
iMacwoSu_Gong_de_barabaranishitaHua_.pptx
kitamisetagayaxxx

無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.
無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.
無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.
Yuki Miyazaki

協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...
協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...
協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...
Osaka University

生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI
生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI
生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI
Osaka University

ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識
ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識
ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識
sugiuralab

Humanoid Virtual Athletics Challenge2024 技術講習会 スライド
Humanoid Virtual Athletics Challenge2024 技術講習会 スライドHumanoid Virtual Athletics Challenge2024 技術講習会 スライド
Humanoid Virtual Athletics Challenge2024 技術講習会 スライド
tazaki1

ハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMM
ハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMMハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMM
ハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMM
osamut

「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演
「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演
「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演
嶋 是一 (Yoshikazu SHIMA)

【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf
【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf
【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf
ARISE analytics


Recently uploaded (10)

ロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobody
ロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobodyロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobody
ロジックから状態を分離する技術/設計ナイト2024 by わいとん @ytnobody

iMacwoSu_Gong_de_barabaranishitaHua_.pptx
iMacwoSu_Gong_de_barabaranishitaHua_.pptxiMacwoSu_Gong_de_barabaranishitaHua_.pptx
iMacwoSu_Gong_de_barabaranishitaHua_.pptx

無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.
無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.
無形価値を守り育てる社会における「デー タ」の責務について - Atlas, Inc.

協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...
協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...
協働AIがもたらす業務効率革命 -日本企業が押さえるべきポイント-Collaborative AI Revolutionizing Busines...

生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI
生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI
生成AIがもたらすコンテンツ経済圏の新時代  The New Era of Content Economy Brought by Generative AI

ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識
ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識
ヒアラブルへの入力を想定したユーザ定義型ジェスチャ調査と IMUセンサによる耳タッチジェスチャの認識

Humanoid Virtual Athletics Challenge2024 技術講習会 スライド
Humanoid Virtual Athletics Challenge2024 技術講習会 スライドHumanoid Virtual Athletics Challenge2024 技術講習会 スライド
Humanoid Virtual Athletics Challenge2024 技術講習会 スライド

ハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMM
ハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMMハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMM
ハイブリッドクラウド研究会_Hyper-VとSystem Center Virtual Machine Manager セッションMM

「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演
「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演
「進化するアプリ イマ×ミライ ~生成AIアプリへ続く道と新時代のアプリとは~」Interop24Tokyo APPS JAPAN B1-01講演

【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf
【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf
【JSAI2024】LLMエージェントの人間との対話における反芻的返答の親近感向上効果_v1.1.pdf


IoT関連技術の動向 Sep-2013

  • 2. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 2 Agenda § M2M/IoTに関連する背景 § ユースケース § 技術の標準化動向 § おわりに 22
  • 3. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 3 Agenda § M2M/IoTに関連する背景 ü IP技術の優位性 ü M2M/IoTへの期待 ü IoTからIoEへ § ユースケース § 技術の標準化動向 § おわりに 33
  • 4. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 4 Agenda § M2M/IoTに関連する背景 ü IP技術の優位性 ü M2M/IoTへの期待 ü IoTからIoEへ § ユースケース § 技術の標準化動向 § おわりに 44
  • 5. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 5 NIST Framework and Roadmap for Smart Grid Interoperability Standards, Release 1.0, NIST, Jan 2010 大型発電所 電力取引市場 送配電制御 通信事業者 需要家 送電網 配電網 スマートグリッドを構成する様々なシステム(米国)
  • 6. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 6 スマートグリッドの通信システムの要求事項 異なる伝送メディア・リンク技術の相互接続の必要性 The role of standards in the Smart Grid: an IETF view, Fred Baker § リンク技術に依存しないアドレス体系 § リンク技術に依存しないメッセージ配送技術 § リンク技術に依存しないセキュリティ技術 § 多様な伝送メディア・リンク技術の相互接続性 スマートグリッド通信システムの要求事項
  • 7. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 7 IP技術の通信スタック構造 IP Web, E-Mail, Voice, Video, Management, … HTTP, CoAP, SNMP, DHCP, DNS, … TCP, UDP Ethernet, WiFi, BACnet/IP, PLC, … UTPケーブル, 光ケーブル, 無線, 電力線, … 各層に・・・ ü アドレス体系 ü メッセージ配送機能 ü セキュリティ機能 ü 選択可能な暗号技術 IP技術の通信スタック(概念図) ü データリンク技術と完全に分離 § リンク技術に依存しないアドレス体系 § リンク技術に依存しないメッセージ配送技術 § リンク技術に依存しないセキュリティ技術 IP技術の通信スタック構造
  • 8. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 8 柔軟性と拡張性に優れたIP技術 Internet World Map 2007 The ISC Domain Survey 約50億台 (Aug-2010, IMS Research) (May 2011, World Autonomous System Number Statistics) 222ヶ国, 54459 ASs AS AS AS AS 自律分散協調システム(概念図) § 多様な伝送メディア・リンク技術が相互に接続。 § 地球規模のスケールで実運用されている。 § 自律分散システムであり障害に強い。 実証されたIP技術の特性
  • 9. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 9 スマートグリッドの通信システムの要求事項と IP技術の親和性 スマートグリッド通信システムの要求事項 IP技術の通信スタック構造 § リンク技術に依存しないアドレス体系 § リンク技術に依存しないメッセージ配送技術 § リンク技術に依存しないセキュリティ技術 実証されたIP技術の特性 § 多様な伝送メディア・リンク技術が相互に接続。 § 地球規模のスケールで実運用されている。 § 自律分散システムであり障害に強い。
  • 10. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 10 スマートグリッドのためのIP技術の選定 §  SGIPの優先行動計画  PAP01 として文書化 §  https://datatracker.ietf.org/doc/rfc6272/ §  Internet Protocols for the Smart Grid §  RFC6272: スマートグリッドのためのIPアーキテクチャとプロトコルセット IP技術とその基本構成要素 アドレッシングの考慮点 パケット配送技術 (OSPF,ISS,BGP,DYMO,OLSR,RPL) トランスポート技術 (TCP,UDP,SCTP,DCCP) インフラ技術 (DNS,DHCP) セキュリティの考察 IPv4/IPv6混在時の注意点 NATやFirewall導入の注意点 PAP01 Smart Power Directorate リエゾン Fred Baker, Cisco SGIP: Smart Grid Interoperability Panel
  • 11. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 11 Agenda § M2M/IoTに関連する背景 ü IP技術の優位性 ü M2M/IoTへの期待 ü IoTからIoEへ § ユースケース § 技術の標準化動向 § おわりに 1111
  • 12. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 12 センサーシステムの多様化 Improve Productivity Enhanced Safety & Security Predictive Maintenance High-Confidence Transport and Asset Tracking Intelligent Buildings Healthcare Data Center Energy Saving Improve Food and H 2 O Smart Grid Smart House Smart Community ソリューションの水平展開への期待
  • 13. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 13 センサー網の多様性と非相互接続性 GW GW GW GW GW GW GW GW GW GW GW GW GW §  Zigbee, Z-Wave, Xmesh, SmartMesh, MeshScape, … Ø 互換性のないプロトコル Ø 下位から上位層まで1つのスタック Ø 閉鎖的なアーキテクチャ §  GWの乱立 Ø 開発・導入・メンテナンスコストの増大 Ø スケーラビリティの欠如 Ø 一貫した経路制御が不可能 Ø 本質的に複雑なアーキテクチャになり普及が困難 Ø センシング情報の共有化が困難
  • 14. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 14 センサー網の多様性と非相互接続性 TCP/IP §  Zigbee, Z-Wave, Xmesh, SmartMesh, MeshScape, … Ø 互換性のないプロトコル Ø 下位から上位層まで1つのスタック Ø 閉鎖的なアーキテクチャ §  GWの乱立 Ø 開発・導入・メンテナンスコストの増大 Ø スケーラビリティの欠如 Ø 一貫した経路制御が不可能 Ø 本質的に複雑なアーキテクチャになり普及が困難 Ø センシング情報の共有化が困難 センサー網の統合運用への期待
  • 15. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 15 Agenda § M2M/IoTに関連する背景 ü IP技術の優位性 ü M2M/IoTへの期待 ü IoTからIoEへ § ユースケース § 技術の標準化動向 § おわりに 1515
  • 16. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 16 インターネットに接続する「モノ」の量 1995 2011 20202000 Source: Cisco IBSG, 2012 2億 500億 毎年1.3倍 毎年1.4倍 毎年2倍? “Fixed” computing you go to the device Mobility / BYOD the device goes with you Internet of Everything people, process, data, things 100億 Internet of Things age of devices センサーの小型化/低価格化 スマートデバイスの普及 クラウドコンピューティングの普及 ソーシャルネットワークの普及
  • 17. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 17 •  人/モノ/データが連携されることによりビジネスプロセスの自動 化(自律化)や最適化を実現 •  ビジネスプロセスに沿って、正確な情報が適したタイミングで相 応しい人やモノに提供される インターネットに接続する「モノ」の変化 •  デバイスを通して集積されたデータを解析/処理 •  分散したデータが統合化され、関連付けられることにより、有用 度の高い情報へと昇華 Data (情報) People (人) •  スマートフォン、タブレット、PCなどのデバイスを通して各種ネッ トワークに接続する •  センシング技術によりデバイスと一体化して情報発信 •  物理的なモノがインターネットに相互接続 •  従来に比べて、より自律敵なデータ収集/蓄積/発信を実現 •  モノの情報が相互に関連し、より価値のある情報へと変換 Things (モノ) Process (プロセス) 情報の有機的な連携が重要になる。
  • 18. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 18 M2M/IoTからIoEへ People Things Data Process People to People(P2P) Machine to People(M2P) Machine to Machine(M2M) Internet of Everythingの考え方 現在、世の中の99.4%のモノはインターネッ トにつながっていない Internet Of Everything により… 【近い将来】 •  モノだけでなく人、プロセス、データのイン テリジェントな連携が実現される。 •  膨大な情報から適切なアクションを即時 に導き出すことにより、個人/企業/国家の 新たなケイパビリティ(できること)の創造、 従来にない価値が創出される。 Point: Internet of Things(IoT)をベースに、 ネットワークインテリジェンスを高めるこ とにより、異なるシステム内の情報を有 機的に連携させる。
  • 19. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 19 M2M/IoTに関連する背景:まとめ §  IP技術の優位性 Ø  リンク技術に依存しない アドレス体系・メッセージ配送技術・セキュリティ技術 Ø  多様な伝送メディア・リンク技術との親和性 Ø  自律分散システムによる高い耐障害性 Ø  地球規模のスケールでの運用実績 §  M2M/IoTへの期待 Ø  ソリューションの水平展開 Ø  センサー網の統合運用 §  M2M/IoTからIoEへ Ø  人・モノ・データ・プロセスを結合させることで、ネットワークのインテ リジェンスを高め、異なるシステム内の情報を有機的に連携させる。 Ø  個人/企業/国家の新たなCapability(できること)を創造・創出するこ とができる。
  • 20. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 20 Agenda § M2M/IoTに関連する背景 § ユースケース § 技術の標準化動向 § おわりに 2020
  • 21. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 21 Agenda § M2M/IoTに関連する背景 § ユースケース ü 産業分野 ü 標準技術 ü 普及促進 § 技術の標準化動向 § おわりに 2121
  • 22. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 22 Trains Public Safety Rail Bus Fleets Savelivesandreduceemergencyservices’responsetimes AMBULANCE ER UNIT VITAL STATS AND MEDICAL RECORDS SENT AHEAD Intelligent Transportation System
  • 23. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 23 Recloser Control Transformer Meter Feeder Meter Smart Meters 920MHz mesh 920MHz mesh 920MHz帯無線技術を利用し た電力設備管理 WiFi技術を利用した工場内 設備管理 WiFiやWPANを利活用した無線システム
  • 24. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 24 ガラスメーカー 米国 •  ガラスキャリアーの位置を無線タグと無線LAN環境を利用しト ラッキング。探索時間を15分から1分に削減。 myTECHNIC, トルコ •  高額な工具・部品、作業者をトラッキング。航空機メンテナンス 作業をより迅速に効率的に実行。作業の遅延を回避。 海洋石油ガスプラットフォーム, メキシコ •  石油プラットフォームに隣接する洋上ホテルにいる作業者、訪 問者をトラッキング。転倒・転落など異常の検知、動線調査 製薬メーカー, ヨーロッパ •  工場で働く従業員の転倒・転落など異常の検知にモーションセ ンサーを利用。 その他 •  金型メーカー、タイヤメーカー、鉱山、・・・ 製造業における位置情報利活用システム
  • 25. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 25 自動車配送センター, チリ •  工場から出た完成車にタグを添付し、アクセサリを装着する 際のミスや遅れを抑制。 DHL/Microlise, ヨーロッパ •  ヨーロッパに搬送する医薬品の温度をリアルタイムに監視 し、規定温度範囲を超えることによる廃棄を減らす。 CityLink, イギリス •  大容量バッテリー付き堅牢タグをかご車に貼付、デポセン ター毎のかご車利用率を平準化し、翌日配送サービスの遅 れを最小化。 APS, 米国 •  クロスドック倉庫でトラクター、コンテナにタグを添付、ス ループット増大、無駄な作業時間・使用燃料の量を抑制 コンテナ・ターミナル, 韓国 •  コンテナクレーン、トランスファークレーン、ヤードトラクター を追跡、港湾でのコンテナ処理にかかる生産性を向上。 物流における位置情報利活用システム
  • 26. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 26 スマートグリッド教科書, インプレスジャパン 大型発電所 電力取引市場 送電網 送配電制御 通信事業者 需要家 FAN WAN HAN インターネット インターネット 制御所間通信 ネットワーク 配電網 スマートグリッドを構成する様々なシステム(米国)
  • 27. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 27 スマートグリッド概念図, 次世代エネルギーシステムに係る 国際標準化に向けて 2010年1月 大型発電所 送配電制御 通信事業者 需要家 送電網 配電網 スマートグリッドを構成する様々なシステム(日本)
  • 28. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 28 §  変電所システムにおけるIEDのための通信規格 §  機能を抽象化し、通信プロトコルが変わっても対応可能 例: IEC 61850 スマートグリッドに係わる 情報・通信の国際標準化動向, JPNC, Mar 2011 IEC61850を適用した変電所自動化システムの例 プロトコルスタック概略 TCP UDP IP IP技術を活用した様々な標準技術 IED: Intelligent Electric Device (ディジタル化に対応した装置)
  • 29. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 29 §  フランスのスマートグリッド用のPLC(電力線搬送通信)の規格 §  IP技術を活用して、様々なトポロジに対応可能。 IP技術を活用した様々な標準技術 例: G3-PLC, IEEE P1901.2 G3-PLC Profile, http://www.maxim-ic.com/products/powerline/g3-plc/ MAC PHY Adaptation NET Header Compression Fragment Recovery LOAD Routing Forwarding Bootstrap EAP Security TRN APP COSEM TFTP SNMP UDP IPv6 Tone Map Query Neighbor Table PSK/OFDM FEC Tone Map 802.15.4-2006
  • 30. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 30 例: OpenHAN §  スマートハウスを実現する技術として OpenSGにて検討中。 §  エネルギー管理プロトコル ZigBee SEP2.0 を採用。 §  IETFと積極的にリエゾンし、IP技術を最大限活用している。 IP技術を活用した様々な標準技術 需要家 プロトコルスタック概略 UCAIug (Utility Communication Architecture International Users Group) IEEE 802.15.4 MAC/PHY 6LoWPAN Adaption Layer Network Layer IPv6, ICMPv6, 6LP-ND Routing RPL mDNS PANA MLETLS Security Applications; e.g., SEP 2.0
  • 31. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 31 Facility A Facility B 例: IEEE 1888 (FIAP or UGGCCNet) §  グリーンICT技術の社会インフラ化を目指して設計・開発 §  日本と中国の産学が協力して標準化を進めている。 §  ISO/IEC TC1/SC6/WG7 in progress IP技術を活用した様々な標準技術 XML / HTML
  • 32. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 32 §  Established since 1990. Ø  Board: ABB, Emerson, E&H, Honeywell, Simens Ø  Members: world wide 230~ companies. §  Mission: to standardize and to deploy the HART protocol. §  HART Ø  C/S communication by HART command over 4-20mA line. §  WirelessHART Ø  Published in 2007, the HART7 including wireless communicaiton Ø  IEC 62591 IP技術を活用した様々な標準技術 WirelessHART
  • 33. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 33 §  Goal: to standardize the specification ISA100.11a for the device communication technology in the wireless automation system. §  802.15.4-based for non critical automation system Ø  Partially similar to 802.15.4e (backported from .11a) Ø  Process monitoring and control (latency is about 100ms) §  ISA100.11a-2011 is approved in IEC as PAS/NP. §  Key of ISA100.11a Ø  widely applicable Ø  robustness & scalability Ø  simple installation Ø  convergence Ø  interoperability Ø  world wide usable Application Class Timeliness Safty Class0: Emergency action Control Class1: Closed loop regulatory control Class2: Closed loop supervisory control Class3: Open loop control Monitoring Class4: Alerting Class5: Logging and downloading / uploading ISA100 Application Class High Low IP技術を活用した様々な標準技術 ISA100.11a
  • 34. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 34 モノへのIP技術普及推進活動 IPSO §  Alliance established in September, 2008 à 59 members (Nov 2012) Ø  Chairman: Geoff Mulligan (Proto6) Ø  President: Pete St. Perre (Oracle) Ø  Vice-President: Patrick Wetterwald (Cisco) Ø  TAB Chair: Jari Akko (Ericsson) §  Mission ü  Smart Object(モノ)へのIPの応用の推進活動 ü  技術普及・教育活動やユースケースの紹介 ü  IETF等の他標準化組織の活動サポート ü  相互接続試験の主催 http://ipso-alliance.org/resource-library §  Formal Liaison ETSI IPv6 Forum Zigbee Alliance §  On-Going Activities o Interoperability Testing o Tutorials, Webinars
  • 35. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 35 IPSO Plugfest at IETF84 §  Nivis (http://www.nivis.com/products/product.php?pID=11) Ø  6lowpan,ipv6,rpl,coapスタックを1チップ化。 Ø  freescale RFモジュールにadd-onしている。 Ø  日本の技適取得は現在進行中。 10月にプレスリリース予定。 §  Proto6 + colorado micro Ø  10円玉ほどのデバイスとbeagleboneで作るネットワークのデモ Ø  core + IPv6 + 6lowpan + L2メッシュ Ø  10円玉デバイスは Colorado Microと言っていた。 §  NOKIA Ø  TI cc2540ベースの bluetooth heart beat sensor Ø  coap + udp + ipv6 + 6lowpan + bluetooth Ø  APにbluetooth USBドングルを挿してデータを受ける。 Ø  APにてbluetooth to ethernet変換してロンドンのDCへ転送する。 Ø  coap/httpはロンドンのDCにてやる。 §  Sensinode (http://www.sensinode.com/) Ø  coap関連スタック開発 link formatを使ったregistration&management GUIを見せていた。 Ø  plugfestにあるデバイスは、ここにregistrationしていて、GUIから制御できる。 §  NXP / jennic (http://www.jennic.com/products/protocol_stacks/jennet-ip)
  • 36. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 36 IPSO Demo: Bits-N-Bites in IETF85 §  L+G: FOCUS RXR-SD §  Nivis+Freescale Ø  TWR-METRO-KIT-NA §  Sensinode §  Proto6
  • 37. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 37 ユースケース:まとめ §  産業分野、特にICT、スマートグリッド、工場の分野で IP技術を利活用したシステムの事例紹介。 §  IP技術を利活用した標準技術の紹介。 Ø  スマートグリッドを中心に標準化が進んでいる。 Ø  無線技術を利活用したシステムが多い。 §  普及促進 Ø  IPSO:モノをインターネットにつなぐための技術を普及する団体
  • 38. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 38 Agenda § M2M/IoTに関連する背景 § ユースケース § 技術の標準化動向 ü 対象エリア ü IETFにおける動向 ü 技術概要 § おわりに 3838
  • 39. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 39 Data Center Cloud Application Hosting, Management, IoT Analytics Core Networking IP/MPLS, QoS, Multicast, Security Multi-Service Edge 3G, 4G, LTE, WiMAX, WiFi Ethernet Embedded Systems and Sensors Low power & bandwidth, Machines Wired or Wireless Network Management Applications 本日の対象エリア:アーキテクチャ視点 M2M/IoTアーキテクチャ例, Fog Computing, Cisco Here !!
  • 40. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 40 本日の対象エリア:システム視点 スマートグリッド概念図, 次世代エネルギーシステムに係る 国際標準化に向けて 2010年1月 大型発電所 送配電網 送配電制御 分散型電源 通信事業者 需要家 FAN FAN FAN FAN FAN
  • 41. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 41 本日の対象エリア:システム視点 スマートグリッド概念図, 次世代エネルギーシステムに係る 国際標準化に向けて 2010年1月 大型発電所 送配電網 送配電制御 分散型電源 通信事業者 需要家 FAN FAN FAN FAN FAN 様々な呼び方があるが、ここではFANと呼ぶ。 WiMAX SUN WiFi 2G/3G Ethernet FAN etc.
  • 42. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 42 本日の対象エリア:標準化団体視点 Health   care   Transporta/on   Energy   Automo/ve   Industrial   automa/on   M2M   Applica/ons   SP  Networks   (Access  +  Core)   Gateway  Layer   M2M  Area   Network   Meters   Robots   Appliances   Sensors   Medical   monitors   Hands ets   Data  Models   M2M   PlaJorm   IETF   6LoWPAN,   Roll,  CoRE    Zigbee   Alliance   KNX   ZWave   ETSI   ANSI   CEN   CENELEC   DLMS   IEC   TISPAN   3GPP   3GPP2   ETSI   Devices   ETSI   GSMA   GSMA   Management   Agriculture   OSI   SNIA   CMWG   TMF   OMA   CMWG   oneM2M   oneM2M   oneM2M   API   IEEE
  • 43. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 43 IP技術の策定過程と相互接続性 §  IETF Ø  インターネット技術全般の標準化を行う組織。 Ø  策定した技術はRFCとして発行され、誰でも自由に参照できる。 Ø  会社や国の代表としてではなく原則として個人で参加する。 Ø  8エリア、124WG §  仕様は全てオープン Ø  全ての議論や文書が公開されている。 Ø  誰でも自由に議論に参加でき文書を発行できる。 §  動作実績のある仕様と相互接続性が最も重要 “We reject kings, presidents and voting. We believe in rough consensus and running code”, Dave Clark (1992) www.ietf.org
  • 44. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 44 最近は”Constrained Node”が主流か? センサー網におけるIP技術の主な5つの課題 §  動作条件の厳しい通信機器の存在 Ø  省電力 Ø  物理的サイズ(5mm〜) Ø  低CPU性能(8 or 16-bit, 低クロック 8~16MHz) Ø  少ないメモリ(~128 KB) Ø  スリープモード 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas これらの特徴を持つネットワークをIETFでは “LLN” (Low power and Lossy Network) 低消費電力&高パケット損失ネットワーク と呼んでいる LLN向け機器の 実装ガイド これらの特徴を持つ機器をIETFでは “Smart Object” と呼んでいる LLN向け機器管理・ セキュリティ技術 の標準化 §  通信条件の厳しいネットワークの存在 Ø  多数のノード(〜数千ノード) Ø  低通信帯域(〜250kbps) Ø  高パケット損失性 Ø  厳しい動作環境条件
  • 45. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 45 3G Bluetooth DECT etc. IoT/M2Mに関するIETFの動向 Z-Wave Zigbee IP Low Power WiFi PLC LoWPAN Zigbee/HomePlug, Autumn 2008 OpenSG/UCAlug, Summer 2009 IEEE802.15.4-2003, Autumn 2003 Zigbee & WiFi collaboration, Sprint 2010 SmartGrid Bar-BoF, IETF77, Oct 2009 EISA ACT, 2007 IoT Bar-BoF, IETF79, Jul 2010 Cross Layers Issues BoF IETF82, Nov 2011
  • 46. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 46 3G Bluetooth DECT etc. IoT/M2Mに関するIETFの動向 Z-Wave Zigbee IP Low Power WiFi PLC LoWPAN lwig: Lightweight Impl. Guidance WG IETF80, Mar 2011 roll: Low power and Lossy Networks WG IETF71, Mar 2008 core: Constrained RESTful Envinronments WG IETF76, Nov 2009 solace: SO Lifecycle Architecture for Constrained Envinronments BoF IETF85, Mar 2012 coman: Constrained Networks and Devices Managemnet BoF IETF85, Nov 2012 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化 6lowpan: IPv6 over LoWPAN WG IETF61, Nov 2004 新しいリンクに対応 する技術の標準化 6lo: IPv6 over Foo BoF IETF87, Jul 2013 6tsch: IPv6 Time Synchronization and Channel Hopping BoF IETF87, Mar 2013 dice: DTLS In Constrained Environments BoF IETF87, Jul 2013 Smart Objects Workshop IETF80, Mar 2011 Smart Object Security Workshop IETF83, Mar 2012 Zigbee/HomePlug, Autumn 2008 OpenSG/UCAlug, Summer 2009 IEEE802.15.4-2003, Autumn 2003 Zigbee & WiFi collaboration, Sprint 2010 SmartGrid Bar-BoF, IETF77, Oct 2009 EISA ACT, 2007 IoT Bar-BoF, IETF79, Jul 2010 Cross Layers Issues BoF IETF82, Nov 2011
  • 47. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 47 “6lowpan” WG and 6LoWPAN §  IPv6 over Low power Wireless Personal Area Networks §  Internet Area Co-chairs: Ø  Carsten Borman (Bremen Univ.) Ø  Geoff Mulligan (Consultant) §  Mission & Status Ø  IEEE 802.15.4-basedネットワークに対する、 IPv6 Adaptation Layerの策定とIPv6仕様の拡張 Ø  ほぼ一通りの作業が完了している。 Ø  “6lo” に引き継がれることが検討されている。 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 48. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 48 What are “6LoWPAN” protocols ? §  802.15.4ベースのL2リンクとTCP/IP技術のギャップを埋める。 Ø  当初は、802.15.4-2006が対象だった。 Ø  現在は、IEEE P1901.2や IEEE 802.15.1等への応用も検討中。 §  What’s new ? Ø  Fragmentation and Reassembly Ø  IPv6 Header compression ü  スタック全体で冗長なフィールドを削除 ヘッダーチェーンChained header by a dispatch field. リンクヘッダから取れる情報 e.g. EUI-61 ネットワークの設定から読み取れるもの e.g. prefix, version Ø  ND Optimization ü  multicast packet の抑制 ü  L2網の情報の伝達 border routerのアドレス header comporessのための情報 IEEE802.15.4 IPv6 Ø 127B frame size. Ø Data Rate: 20~250Kbps Ø Maximize battery life. Ø 40B Header (Min.) Ø 1280B MTU. Ø ND in multicast. 6LR 6LR 6LR 6LR 6LN 6LN 6LN 6LN 6LBR
  • 49. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 49 127 bytes IEEE802.15.4 最大フレームサイズ 127(B) 102 bytes最大25(B) 81 bytes IEEE802.15.4 セキュリティヘッダ IPv6 Header Compression IPv6 Payload Fragment Header IPv6 Header Compression IPv6 Payload Fragment Header IPv6 Header Compression Mesh Header IPv6 Payload IPv6 Header Compression Mesh Header IPv6 Payload 最大21(B) IEEE802.15.4 ヘッダ 6lowpan: Fragment/Mesh Header §  IPv6 HC Ø  常に存在する。 §  Fragment Header Ø  81バイトに収まらない 場合に使用する。 §  Mesh Header Ø  L2ルーティングする 場合に使用する。
  • 50. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 50 6lowpan: Header Compression Best case: (6 bytes) Multicast: 16 bytes Multiple IP Hops Full IPv6 Address, Compressed UDP ports e.g 2001:0db8:cafe:cafe:0217:3B00:1111:2222 -> 2001:0db8:beef:beef: :68 DSP + LoWPAN_IPHC (2 bytes) LoWPAN_NHC (1 byte) UDP ports (4 bits SRC, 4 bits DST) (1 byte) DSP + LoWPAN_IPHC (2 bytes) Hop Limit (1 byte) Source Address (16 bytes) Destination Address (16 bytes) LoWPAN_NHC (1 byte) UDP ports SRC & DST (4 bytes) UDP Checksum (2 bytes) DSP + LoWPAN_IPHC (2 bytes) Hop Limit (1 byte) Destination Multicast Address (6 bytes) LoWPAN_NHC (1 byte) UDP ports SRC & DST (4 bytes) UDP Checksum (2 bytes) Link local addresses + Compressed IPv6/UDP header e.g. FE80::0217:3B00:1111:2222 -> FE80::0217:3B00:3333:4444 Multicast Address Compression, Compressed UDP ports e.g. FE80::0217:3B00:1111:2222 -> FFxx::00xx:xxxx:xxxx
  • 51. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 51 6lowpan: ND Message Exchange §  3つのIPv6 ND optionと、2つのICMPv6 typeを定義 §  6LRから、6lowpan context (6CO), Authoritative Border Router (ABRO)を通知。 §  6LRから、Address Registration (ARO)を使用した6LBRへの登録とDADの実施。 §  DA Request/Confirmationを使用した、6LBRでのDADの実施。 RS: SLLAO RA: PIO+SLLAO+6CO+ABRO NS: ARO+SLLAO NA: ARO Response DAR (ARO+SLLAO) DAC (ARO+SLLAO) 6LR 6LBR 6LN NS: ARO+SLLAO Lifetime Expired self-assigned LLA default route, prefix, contexts,
  • 52. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 52 6lowpan: Document Status §  RFC 4919: Problem Statement, and Goals §  RFC 4944: Transmission of IPv6 Packets §  RFC 6282: Compression Format §  RFC 6568: Design and Application Spaces §  RFC 6775: 6lowpan Neighbor Discovery
  • 53. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 53 IPv6 over networks of resource constrained nodes (6lo) BoF §  Co-chairs Ø  Ralph Droms (Cisco) Ø  Ulrich Herberg (Fujitsu Lab.) §  Background Ø  様々なLLNでIPv6が使われようとしている。 Ø  6lowpan WGで802.15.4ベースリンクの 適合層を定義(RFC4944/6282)した。 Ø  WGがクロージング・フェイズになっている。 §  Problem Ø  IPv6 over fooの提案が増えているが受け皿がない。 ü  e.g. BT, G.9959(subset of Z-Wave), DECT ULE, RS485 Ø  SO管理のMIB(e.g. 6lowpan MIB) が未定義。 Ø  6lowpan-HCはプロトコル毎に定義されている。 Ø  LLN boot-strappingが未定義。 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 54. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 54 6lo: proposals, but no home. §  MIB Ø  draft-schoenw-6lowpan-mib §  Header Compression Ø  Basis: RFC6282 (aka. 6LoWPAN-HC) Ø  draft-bormann-6lowpan-ghc (LZ77-based) Ø  draft-raza-6lowpan-ipsec-00 (IPcomp) §  Setting up LLNs Ø  Basis: RFC6775 (aka. 6LoWPAN-ND) Ø  draft-kelsey-intarea-mesh-link-establishment ü  cover gaps b/w 802.15.4 MAC, 6LoWPAN-ND and RPL Ø  draft-thubert-6lowpan-backbone-router ü  make multiple edge routers act as one Ø  draft-thubert-roll-forwarding-frags ü  optimize fragment retransmission
  • 55. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 55 6lo: the scope and out-of-scope §  scope Ø  INT Areaに関係する項目 Ø  可能であれば既存のプロトコルを再利用する。 §  out of scope Ø  no larger cross-layer efforts (e.g. 6tcsh work under discussion) Ø  不特定リンクに対するセキュリティや管理は対象外とする。 Ø  ルーティングは対象外とする。(àroll WG) チャーターを明確にすべき “IPv6 over foo” is unclear. should clarify it. e.g. 6lowpan over new type of L2 and how nd and hc apply to
  • 56. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 56 IPv6 over the TSCH mode of IEEE 802.15.4e (6tsch) BoF §  Co-chairs Ø  Pascal Thubert (Cisco) Ø  Thomas Watteyne (Linear Technology) §  Background Ø  IEEE802.15.4e-2012: TSCH mode ü  low-power operation by synchronizing nodes ü  high reliability by channel hopping Ø  Allowing deterministic behavior. ü  flow isolation ü  traffic engineering ü  predictable power consumption Ø  産業用ネットワーク用途で期待されている。 ü  IEEE 802.1TSN, ISA100.20, IoT6 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化 Time Synchronized Channel Hopping
  • 57. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 57 6tsch: the problem and work items §  Route and track computation, installation Ø  Time slot scheduling and bandwidth allocation by PCE. Ø  Flow label for RPL domain (6man WG) Ø  Centralized: PCEP over UDP/CoAP (pce WG) Ø  Distributed: RPL, RSVP §  Management and setup, discovery, pub/sub (CoAP/DTLS) §  Key distribution and Authentication for network access (PANA) §  Network formation Ø  Architecture definition Ø  Initial Configuration: Time sources, Join priority Ø  Data flow control: Queue length, Priority, Retransmission Control Ø  Efficient ND aka. WiND (6man WG) §  Backbone integration (6lo) Ø  6LoWPAN-ND Ø  Backbone router Ø  Fragment forwarding and recovery
  • 58. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 58 “roll” WG and RPL §  Routing Over Low power and Lossy networks §  Routing Area Co-chairs: Ø  JP Vasseur (Cisco) Ø  Michael Richardson (Consultant) §  Mission & Status Ø  LLNの経路制御に関する技術の策定 Ø  現在は、RPLの策定がひとまず完了した。 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 59. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 59 roll: Why do we want a new protocol ? §  Table scalability: how does the routing table size scale? Ø  Fail: Table scales with O(N) or O(L) - Scaling with O(D) can pass §  Loss response: how expensive is it when links come and go? Ø  Fail: Loss response scales with O(N) - Scaling with O(1) or O(D) can pass §  Control cost: how does the control overhead scale? Ø  Fail: Control traffic is unbounded inrelation to data rate (e.g., fixed beacon time - Bounded or tied to data traffic passes §  Link cost: can the protocol consider link properties? Ø  Fail: Protocol has no way to distinguishlink costs (e.g., only hopcount) - Supporting link metrics passes. §  Node cost: can the protocol consider node properties? Ø  Fail: Protocol has no way to distinguishnode properties. - Supporting node properties passes. Name Table(Size Loss(Response Control(Cost Link(Cost Node(Cost OSPF fail fail fail pass fail OLSRv2 fail fail fail pass pass TBRPF fail pass fail pass unclear RIP fail fail fail unclear fail AODV pass unclear pass fail fail DSDV fail fail fail unclear fail DYMO pass fail pass fail fail DSR fail unclear pass fail unclear
  • 60. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 60 DODAG: Destination Oriented Directed Acyclic Graph roll: What is “RPL” ? §  多様なLLN向けアプリケーションの要求を元に設計 Ø  Urban, Industrial, Home Automation, Building Automation. ü  à MP2P, P2MP and P2P §  物理的に同じリンク上に複数の ツリー を構築可能 à 異なるのアプリケーションの要求に応じた最適なパスを構築できる。 §  DODAGを構築する複数のメトリックを指定可能。 Ø  メトリック: node state, energy, hop-count, throughput, link reliability §  LLN向けのパス構築機構 Ø  近隣状態に応じて制御情報の送出間隔を変化させる。 !Trickle Timer Ø  メモリが少ないノードがパケットを転送できるモードがある。 !Non-Storing Mode! Ø  2つのパス再構築機構 ü  Global Repair : 全体を再構築する機構 e.g. DODAGのメトリックが変わった場合等 ü  Local Repair : 部分的に自動修復する機構 e.g. リンクの状態が変化した場合等 Routing over low Power Lossy networks: ripple [rípl]
  • 61. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 61 roll: Path Construction by RPL §  ICMPv6 type (155): RPL Control Messages ü  DIS / DIO for MP2P ü  DAO / DAO-ACK for P2MP ü  DIO+RDO / DRO+RDO / DRO-ACK for P2P §  2 IPv6 Extensions Ø  RPL SRH in Routing Header: transmission b/w RPL routers. Ø  RPL Option for HbH Options Header: exchaning RPL information b/w RPL routers. §  ICMPv6 Destination Unreachable Ø  Code (7) Error in Source Routing Header MP2P P2MP P2P Host Router Root Traffic Path DIS: DODAG Information Solicitation DIO: DODAG Information Object DAO: Destination Advertisement Object DRO: Discovery Reply Object RDO: Route Discovery Option
  • 62. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 62 roll: RPL Routing Metrics Node Metrics Link Metrics Node State and Attributes Object Purpose is to reflects node workload (e.g. CPU, Memory…) “O” flag signals overload of resource “A” flag signal node can act as traffic aggregator Throughput Object Currently available throughput (Bytes per second) Throughput range supported Node Energy Object “T” flag: Node type: 0 = Mains, 1 = Battery, 2 = Scavenger “I” bit: Use node type as a constraint (include/exclude) “E” flag: Estimated energy remaining Latency Can be used as a metric or constraint Constraint - max latency allowable on path Metric - additive metric updated along path Hop Count Object Can be used as a metric or constraint Constraint - max number of hops that can be traversed Metric - total number of hops traversed Link Reliability Link Quality Level Reliability (LQL) 0=Unknown, 1=High, 2=Medium, 3=Low Expected Transmission Count (ETX) (Average number of TX to deliver a packet) Link Colour Metric or constraint, arbitrary admin value
  • 63. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 63 roll: RPL path construction (IMAGE) Root 0 Root 1 App 1: Sensor Data Collection Metric: ocp1 = Best link quality (ETX) Metric based parent selection Metric: ocp1 = Best link quality 1 hop, ETX = 5 3 hops, ETX = 3 Constraint-based routing e.g. avoid wireless links à Find alternative path App 2: backbone monitoring Metric: ocp2 = min rank (hopcount) + constraint-based routing5 1 1 1 1 1 11 1 1 1 3 3 2 3 3 3 3 3 3 7 wired link wireless link ETX value on linkn A B D C E
  • 64. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 64 roll: Document Status §  RFCs and Significant Documents Ø  RFC 5548, 5673, 5826, 5867: Requirement for Urban, IA, HA, BA Ø  RFC 6206: Trickle Algorithm Ø  RFC 6550: RPL Core Spec Ø  RFC 6551: Routing Metrics Ø  RFC 6552: Objective Function Zero Ø  RFC 6553: IPv6 Hop-by-Hop Option for RPL Ø  RFC 6554: IPv6 Routing Header Option for RPL §  Reactive Discovery of Point-to-Point Routes in LLN Ø  IESG evaluation was done. Ø  approved by IESG as Experimental RFC. (30-Mar-2013) §  Trickle Multicast Ø  IPR claim filed, Nokia Corporation Ø  WG Last Call ended. (30-Mar-2013)
  • 65. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 65 roll: Document Status, cont. §  p2p-measurements Ø  approved by IESG as Experimental RFC. (04-Apr-2013) Ø  now in Editor queue. §  Terminology Ø  AD evaluation was done, revised id needed. Ø  IETF Last Call ended. (30-Mar-2013) §  Security Threat Analysis Ø  IETF Last Call ended (21-Jan-2013) Ø  draft-ietf-roll-security-threats-01 was published. (25-Feb-2013) §  Applicability Ø  Industrial, home and building app. are WG adopted. Ø  Metering applicbility statement has gone AWOL ?
  • 66. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 66 “core” WG and CoAP §  Constrained RESTful Environment §  Application Area Co-chairs Ø  Carsten Borman (Bremen Univ) Ø  Andrew McGregor (Allied Telesis) §  Mission Ø  LLN向けアプリケーションのフレームワークの策定 Ø  現在は、CoAPの策定に注力している。 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 67. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 67 CoAP Packet Example core: What is “CoAP” ? §  Constrained Application Protocol Ø  A UDP-based Specialized Web Transfer Protocol for M2M Applications §  2つのレイヤを定義 Ø  Message Layer Ø  Requests/Responses Layer §  Message Layer Ø  UDP port #5683 Ø  Simple small header < 10B Ø  Retransmission Ø  Asynchronous Message Exchange Ø  Block-wise transfer Ø  Multicast Ø  Caching Ø  Observation Protocol Stack Image Application Requests / Responses Messages UDP CoAP Message Type Operation Confirmable CON receiver is requested to make a response Acknowledgement ACK response to CON Non-confirmable NON receiver is not requested any action Reset RST reset the receiver’s state. CoAP Message Type
  • 68. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 68 core: What is “CoAP” ?, cont. §  Requests/Responses Layer Ø  RESTful protocol Ø  URI and Content-Type Support Ø  Proxy and Caching Ø  A stateless HTTP mapping Ø  HTTP compatible response code Protocol Stack Image Application Requests / Responses Messages UDP CoAP method operation GET to retrieve a representation of the resource, no change. POST usually to create or update a resource. the behavior depends on the server. PUT to update or create a resource by the indicated representation. DELETE to delete a resource.
  • 69. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 69 core: Resource Discovery §  Well Known Interface Ø  /.well-known/core{?search*} Ø  /.well-known/core?/href=/foo* §  Link-Format Ø  Discovery Ø  Collections Ø  Directory e.g. REQUEST: GET /.well-known/core RESPONSE: 2.05 Content </sensors>;ct=40;title="Sensor Index", </sensors/temp>;rt="temperature-c";if="sensor", </sensors/light>;rt="light-lux";if="sensor", <http://www.example.com/sensors/t123>;anchor="/sensors/temp”;rel="describedby", </t>;anchor="/sensors/temp";rel="alternate” Attribute Description ct Content-Format of the resource. rt Resource Type to assign an application specific semantic type. if Interface name or URI to interact with the target resource. sz Maximum Size of the resource representation. Link Format Attribute
  • 70. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 70 core: CoAP message exchange (1/3) §  Confirmable Request and Piggy-backed Response §  Non-confirmable message TCP 3-way handshake HTTP GET /temperature HTTP 200 OK 25.3 TCP 2-way termination cf. HTTP CoAP CON GET /temperature CoAP ACK 200 OK 25.3 CoAP CoAP NON PUT /temperature
  • 71. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 71 core: CoAP message exchange (2/3) §  Confirmable Request and Separate Response (Asynchronous Message Exchange) MID: メッセージの対応を示す Token: セッションを示す Header: GET T=CON Code=1 MID=0x7d38 Token: 0x53 Uri-Path: “temperature” Header: T=ACK Code=0 MID=0x7d38 Header: 2.05 Content T=CON Code=69 MID=0x2d7b Token: 0x53 Payload: “22.5C” Header: T=ACK Code=0 MID=0x2d7b 1 1 2 2 GET /Temperature ACK Client 22.5C ACK Server 1 2
  • 72. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 72 Cache: 418kWh Age: 15min core: CoAP message exchange (3/3) §  Proxy and HTTP Mapping CON GET /Electricity CoAP-HTTP Proxy GW ACK 200 OK 418kWh Max-Age: 15min CoAP Server HTTP GET /Electricity HTTP 200 OK 418kWh HTTP Device HTTP GET /Electricity HTTP 200 OK 418kWh Cache: 418kWh Age: 9min
  • 73. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 73 core: Authorization §  AAA for core ? Ø  Accounting is out of scope. Ø  Authentication by DTLS. Ø  Authorization ? §  CoAP for information transfer. §  Defines the data structure and usage. §  draft-selander-core-access-control-00 Ø  Assertion transfer (XACML-SAML, 2 ways: CoAP or DTLS) Ø  Message protection, alternative way to communication security ü  i.e. object security Ø  implementation (http://soda.swedish-ict.se/5523/) §  draft-gerdes-core-dcaf-authorize-00 Ø  Delegated CoAP Authorization Framework Protocol Ø  Similar to Kerberos, but TLSàDTLS, ASN.1àJSON AS for C AS for RS C RS DTLS DTLS TLS or DTLS DTLS
  • 74. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 74 core: HTTP-CoAP Mapping §  Best Practices for HTTP-CoAP Mapping Implementation Ø  for making implementations interoperable. Ø  draft-castellani-core-advanced-http-mapping-0702 Ø  HTTP to CoAP URI mapping for reverse proxy. Ø  added requirements, proposals, comparison matrix. e.g. Solution #2 /.well-known/core-translate/{authority-encoded}/{path}?{query} http://proxy.example.com/.well-known/core-translate/server.coap.example.com:4567/foo/bar?a=3 à coap://server.coap.example.com:4567/foo/bar?a=3 e.g. Solution #5 /.well-known/core-translate/{scheme}/{+host}/{port}/{+path}/{+query} http://proxy.example.com/.well-known/core-translate/coap/server.coap.example.com/4567/foo%2Fbar/a=3 à coap://server.coap.example.com:4567/foo/bar?a=3
  • 75. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 75 core: RD & CoRE Interfaces §  Resource directory Ø  draft-shelbyietf-core-resource-directory-0500 Ø  Define an interface for registration, update, and de-registration. Ø  OMA Lightweight M2M standard. ü  In traffic monitoring systems. ü  In street lighting systems. ü  For vehicular asset tracking. ü  By a major cellular M2M operator. §  CoRE Interfaces Ø  draft-shelbyietf-core-interfaces-0500 Ø  well-known REST I/F description for typical IoT applications. ü  Read, Write, Monitoring, Actuation, Constrained web services End Point End Point Client Client Registration Lookup RD Interface Link Format Methods Link List if=core.ll GET Sensor if=core.s GET Actuator if=core.a GET,PUT,POST Function Root Interface Descriptions /d if=core.ll Sensors /s if=core.s Actuators /a if=core.a Function Set Example Interface Example
  • 76. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 76 core: Document Status §  RFC 6690: CoRE Link Format §  Constrained Application Protocol Ø  CoAP core specification Ø  draft-ietf-core-coap-18 Ø  [MISSREF] in RFC Editor Queue ü  AES-CCM-ECC [AD Eval], OOB-PUBKEY [tls WG] §  Blockwise transfers in CoAP Ø  Fragment/reassemble support Ø  draft-ietf-core-block-12 Ø  WG draft in progress. §  Observing Resources in CoAP Ø  RESTful Pub/Sub support Ø  draft-ietf-core-observe-08 Ø  WG draft in progress.
  • 77. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 77 “lwig” WG §  Light Weight Implementation Guidance §  Internet Area Co-chairs: Ø  Zhen Cao (China Mobile) Ø  Robert Cragie (consultant) §  Mission Ø  組込み機器向けのTCP/IPスタック実装 ガイダンスの作成 リファレンスモデル Data Size (e.g. RAM) Code Size (e.g. Flash) Class 1 ~ 10KB ~ 100KB Class 2 ~ 50KB ~ 250KB 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 78. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 78 “dice” BoF §  DTLS In Constrained Environments §  Co-chairs Ø  Zach Shelby (ARM 元Sensinode) Ø  Carsten Bormann (Bremen Univ.) §  Background Ø  CoAPのセキュリティメカニズムとして DTLS v1.2が選択されている。 §  Problem Constrained Deviceに対して・・・ Ø  ハンドシェイクのオーバーヘッドが大きい。 Ø  ステートマシンが複雑である。 Ø  オプション、モードについて、どれを使えば? Ø  マルチキャスト通信に対応していない。 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 79. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 79 dice: the mission and scope §  Mission Ø  CoAP向けDTLSプロファイルの策定 Ø  TLSv1.3に対するCD向け要求事項の策定 §  scope Ø  DTLSの必要十分な最小セットを定義する。 Ø  TLS v1.3に対して要求事項を提案する。 Ø  DTLS record layerとグループ鍵を使ったマルチキャスト通信の方 法を定義する。 §  out of scope Ø  TLSに関する修正 à tls WG Ø  グループ鍵交換 à msec WG Ø  新しいcipher suites à tls WG or cfrg
  • 80. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 80 Others §  SOLACE BoF Ø  Smart Object Lifecycle Architecture for Constrained Environments Ø  Focusing to: ü  setup processes. ü  bootstrapping security of smart objects. e.g. where do devices get keys ? ü  what do devices do in its lifecycle ? §  COMAN BoF Ø  Constrained Networks and Devices Management Ø  Management for LLN, not Manet management. Ø  Gap analysis first, then starting a charter discussion. ü  1) Terminology. ü  2) Class of networks in focus. ü  3) Analysis the management feature. 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 81. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 81 技術の標準化動向:まとめ §  IP技術の標準化はIETFにて行われている。 §  5つのチャレンジ §  3つのキープロトコル Ø  6LoWPAN:IPv6用アダプテーション層 Ø  RPL:LLNに最適化な経路制御プロトコル Ø  CoAP:M2M通信に最適化したメッセージプロトコル §  実運用を元にした技術の検討が始まっている。 Ø  セキュリティ Ø  運用管理技術 Ø  実装ガイダンス §  新たなリンクへの応用が検討されている。 Ø  Bluetooth, Z-WAVE, DECT, 3G, GSM, etc. 新しいリンクに対応 する技術の標準化 LLN向け汎用アプリ ケーションプロトコルの 標準化 耐障害性経路制御 プロトコルの標準化 Challenge Areas LLN向け機器の 実装ガイド LLN向け機器管理・ セキュリティ技術 の標準化
  • 82. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 82 Agenda § M2M/IoTに関連する背景 § ユースケース § 技術の標準化動向 § おわりに Ø IP技術の課題 Ø 既存システムとのギャップ 8282
  • 83. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 83 M2M/IoT におけるIP技術の課題 §  旧システムとの連携と新システムへの移行 Ø  IPv6/IPv4アドレスが混在するシステムの運用形態 Ø  トランスポートプロトコルのマッピング §  多様な通信システムが混在する環境での運用管理手法 Ø  効果的な無線リソースの配分方法 Ø  障害検知と対応手法 §  計算資源の少ない機器における暗号技術の開発 §  技術の普及 Ø  既存のTCP/IP技術 + 新規技術 §  スマートグリッド特有の脅威への対策 Ø  NIST IR 7628, “Guidelines for Smart Grid Cyber Security”
  • 84. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 84 スマートグリッドにおける脅威 §  意図的な攻撃 (Deliberate Attacks) 愉快犯・内部犯・スパイ活動 §  不慮の事故(Inadvertent Threats) 不注意による人為的な事故 想定外の機器のエラーによる事故 §  天災による事故 §  システムが複雑・巨大になる事による影響 §  攻撃対象と方法の増加の可能性 §  新技術の導入による影響 スマートグリッド特有の脅威 既存ICTシステムにおける脅威 NIST IR 7628, “Guidelines for Smart Grid Cyber Security”
  • 85. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 85 既存ICTシステムと制御システムの相違点 §  機器の計算資源 §  ライフサイクル §  ソフトウエア等の更新頻度 §  通信遅延の要求 §  可用性の重要度 §  運用管理方法 §  物理セキュリティ National SCADA Security, Idaho National Laboratory
  • 86. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 86 Cisco のアプローチ •  インターネットの 次の発展領域と して IoT リサーチ開始 •  組込み向けIP スマートオブジェク トのプロトタイプ •  IoT に向け新規技術としてIPv6 をベースにした新プロトコル開発 への取り組み 6lowpan / RPL / CoAP IETF, IEEE, ETSI等のSDO で の積極的な活動 •  学術研究機関と共同で 次世代 のセンサー情報応用 技術の研 究を実施 •  アーキテクチャー策定 •  SDO連携 •  IPSO (IP for Smart Objects) アライアンス設立 •  IPv6 フォーラムとの連携 •  ZigBee アライアンスの   Smart Energy Profile 2.0 (SEP2.0) 仕様への貢献 •  ITUでのWeb of Things & Cloud Computing での貢 献 •  IoTエコシステム構築 •  テクノロジー •  ビジネスモデル •  センサーやスマートデバイス等 への IP Smart Object 搭載開 発支援 •  クラウドコンピューティングと フォグコンピューティングの機 能連携 •  フィールド実証実験 技術革新・標準化活動 テクノロジー普及促進 に向けた取り組み IoT ソリューション開発推進 Cisco IoT インキュベーションラボの活動スコープ
  • 87. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco ConfidentialPresentation_ID 87 本日のまとめ §  センサーネットワークは垂直統合型で独自進化を遂げてきた。 §  アプリケーションの多様化により、 ü  水平統合型のソリューションが期待されている。 ü  それらを統合運用する要求がある。 §  そのためにIP技術の応用が検討・実施されている。 §  爆発的に増加する「モノ」の情報を有機的に結合させることで、新 たなCapabilityが創造できる。 IETFにおいて、 §  LLN/SOに最適化したIP技術の標準化が進んでいる。 §  標準化以外にも、M2M/IoTの相互接続性を向上させるための動 きがある。 一方で、 §  普及のためには、既存システムとのギャップを埋める事が重要。
