Dokumen ini membahas konfigurasi access point untuk bekerja sebagai repeater dan menggunakan teknologi Wireless Distribution System (WDS) untuk memperluas jangkauan sinyal nirkabel. Langkah-langkah konfigurasinya dijelaskan secara detail, mulai dari mengubah mode kerja access point menjadi repeater, menyambungkannya dengan router utama, hingga cara mengecek konektivitasnya.

1. Konfigurasi Access Point > repeater wds
Muhammad Irhas Al Hafidz
Lutfi RizkIansyah
XII-B

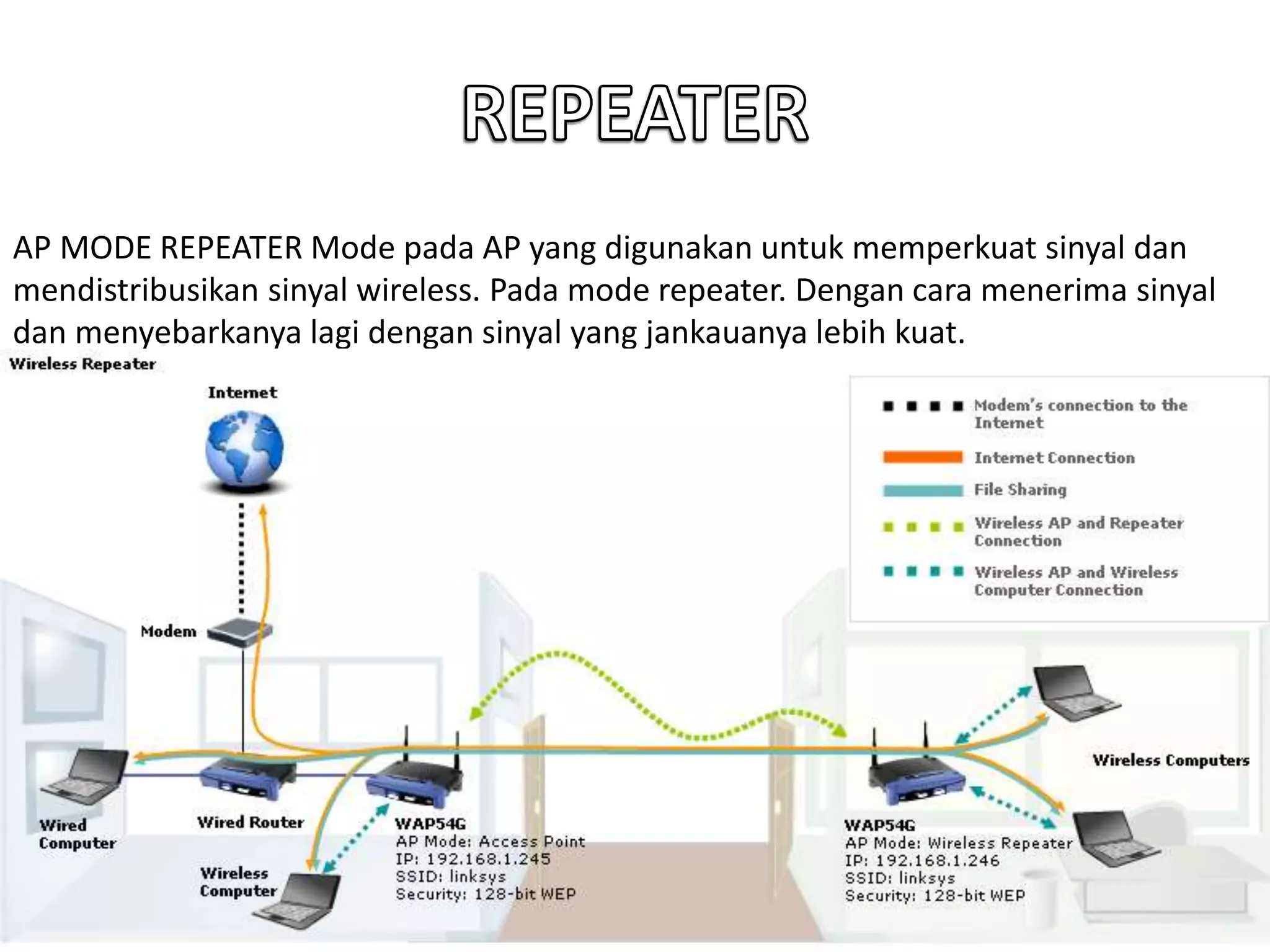

5. AP MODE REPEATER Mode pada AP yang digunakan untuk memperkuat sinyal dan
mendistribusikan sinyal wireless. Pada mode repeater. Dengan cara menerima sinyal
dan menyebarkanya lagi dengan sinyal yang jankauanya lebih kuat.

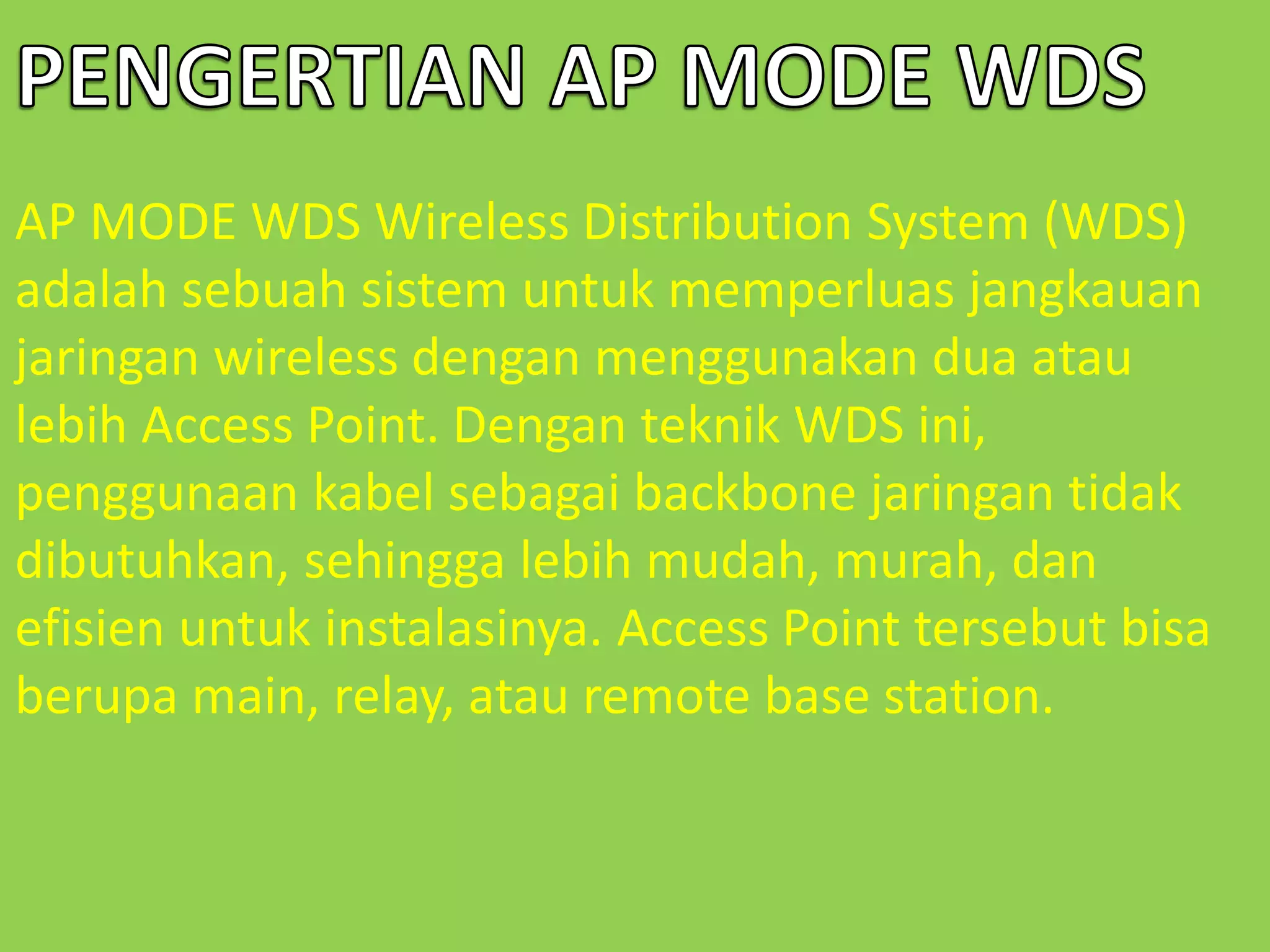

6. AP MODE WDS Wireless Distribution System (WDS)
adalah sebuah sistem untuk memperluas jangkauan
jaringan wireless dengan menggunakan dua atau
lebih Access Point. Dengan teknik WDS ini,
penggunaan kabel sebagai backbone jaringan tidak
dibutuhkan, sehingga lebih mudah, murah, dan
efisien untuk instalasinya. Access Point tersebut bisa
berupa main, relay, atau remote base station.

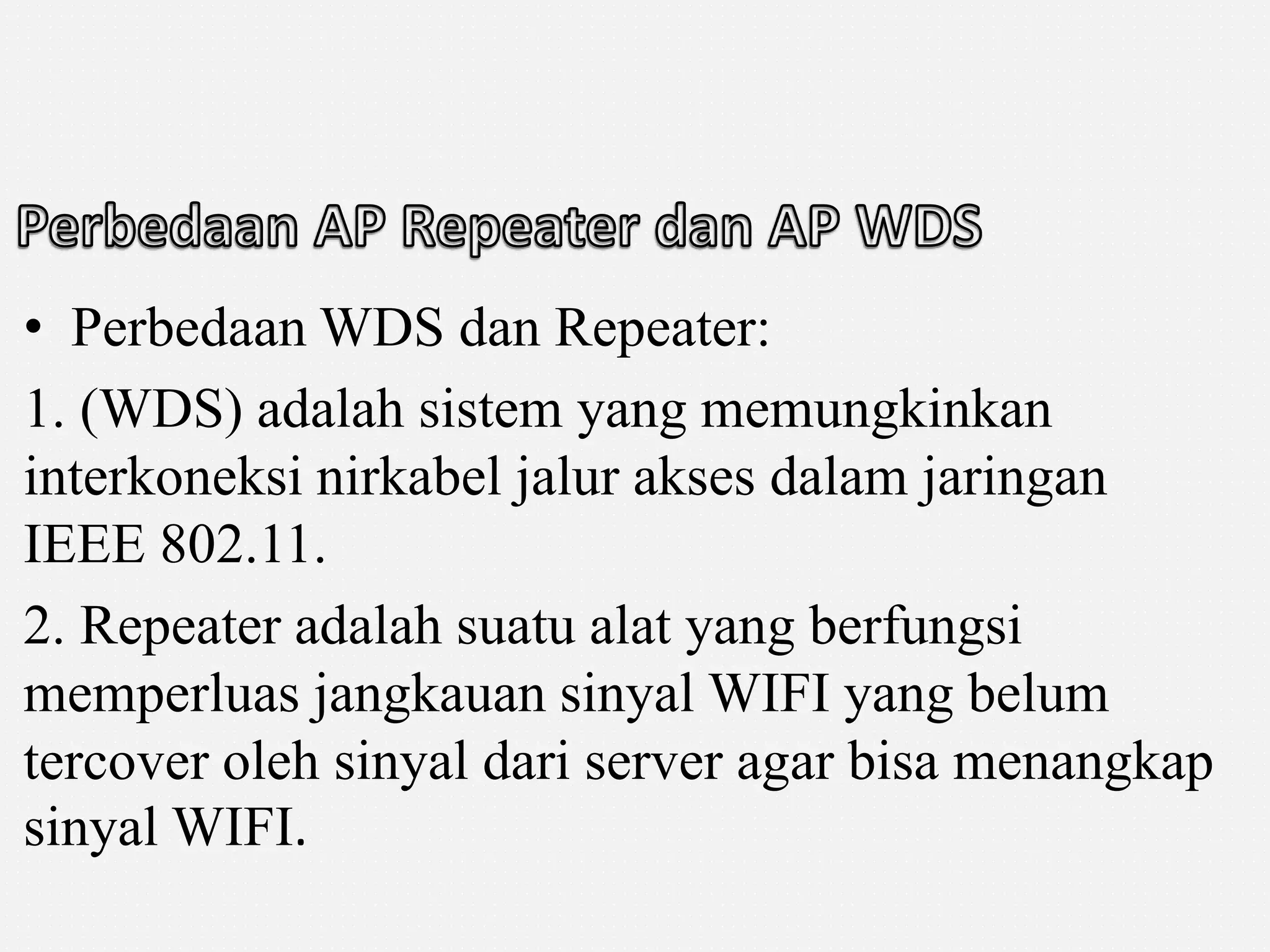

7. • Perbedaan WDS dan Repeater:
1. (WDS) adalah sistem yang memungkinkan
interkoneksi nirkabel jalur akses dalam jaringan
IEEE 802.11.
2. Repeater adalah suatu alat yang berfungsi
memperluas jangkauan sinyal WIFI yang belum
tercover oleh sinyal dari server agar bisa menangkap
sinyal WIFI.

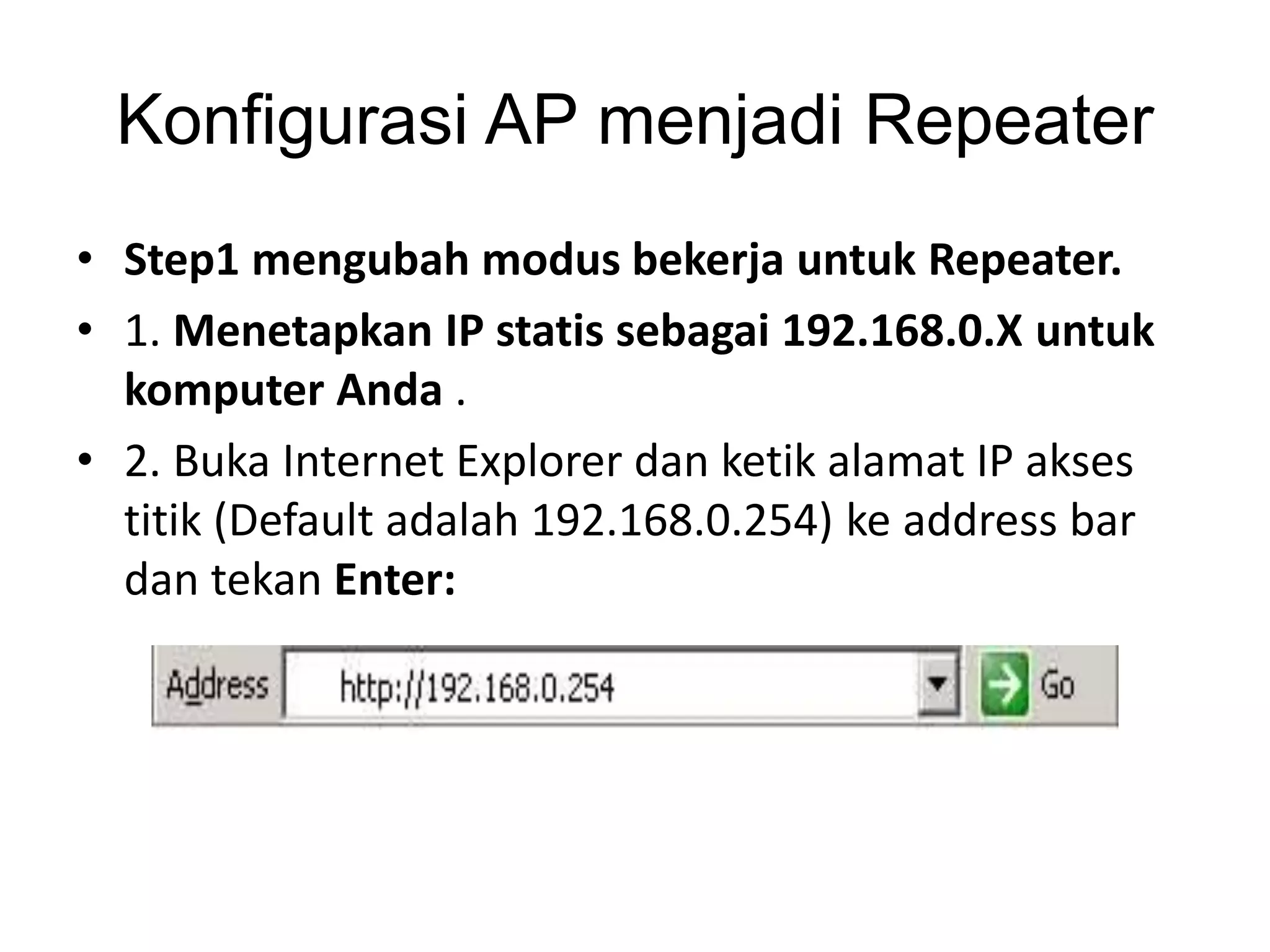

8. Konfigurasi AP menjadi Repeater
• Step1 mengubah modus bekerja untuk Repeater.
• 1. Menetapkan IP statis sebagai 192.168.0.X untuk
komputer Anda .
• 2. Buka Internet Explorer dan ketik alamat IP akses
titik (Default adalah 192.168.0.254) ke address bar
dan tekan Enter:

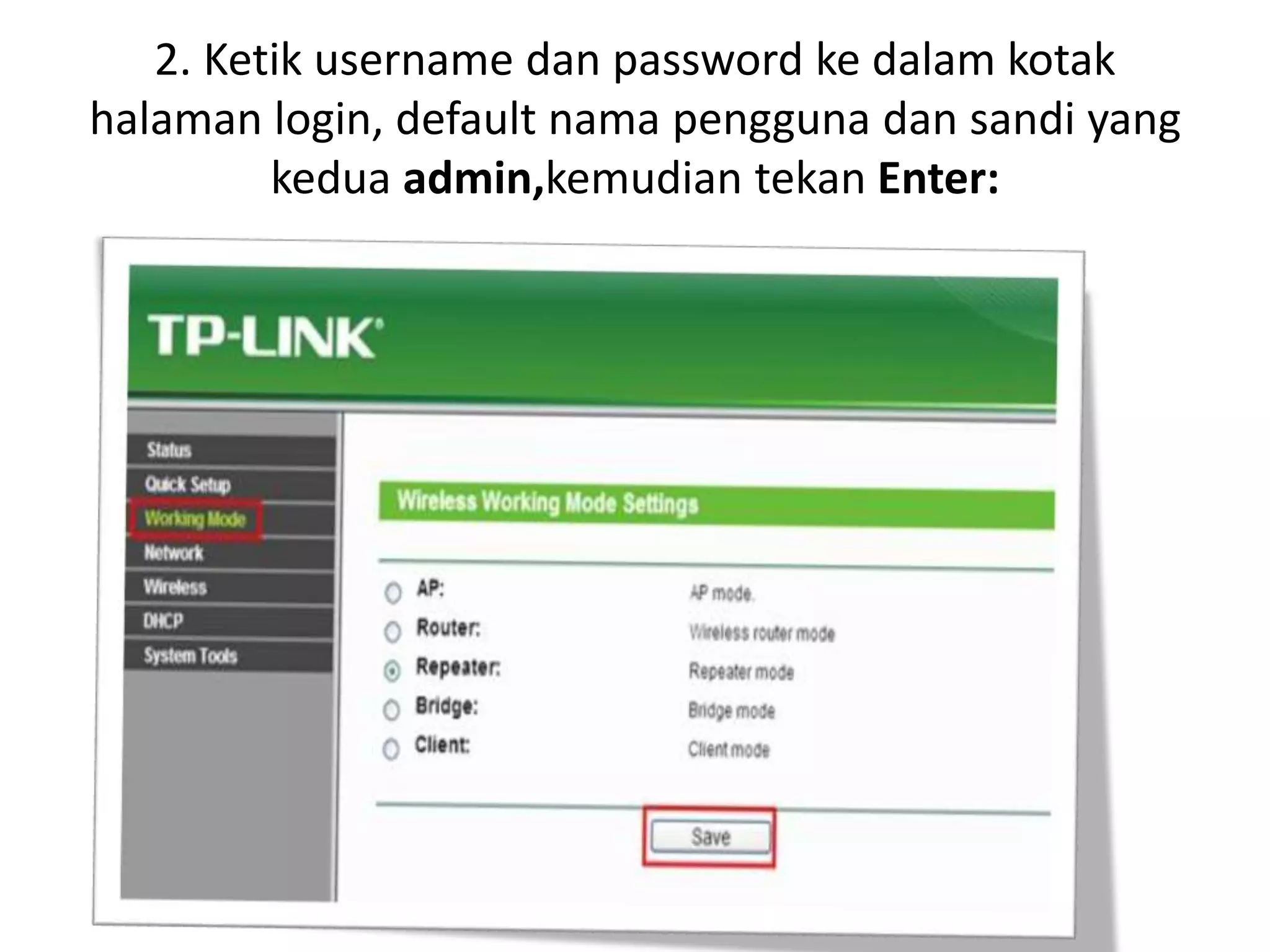

9. 2. Ketik username dan password ke dalam kotak
halaman login, default nama pengguna dan sandi yang
kedua admin,kemudian tekan Enter:

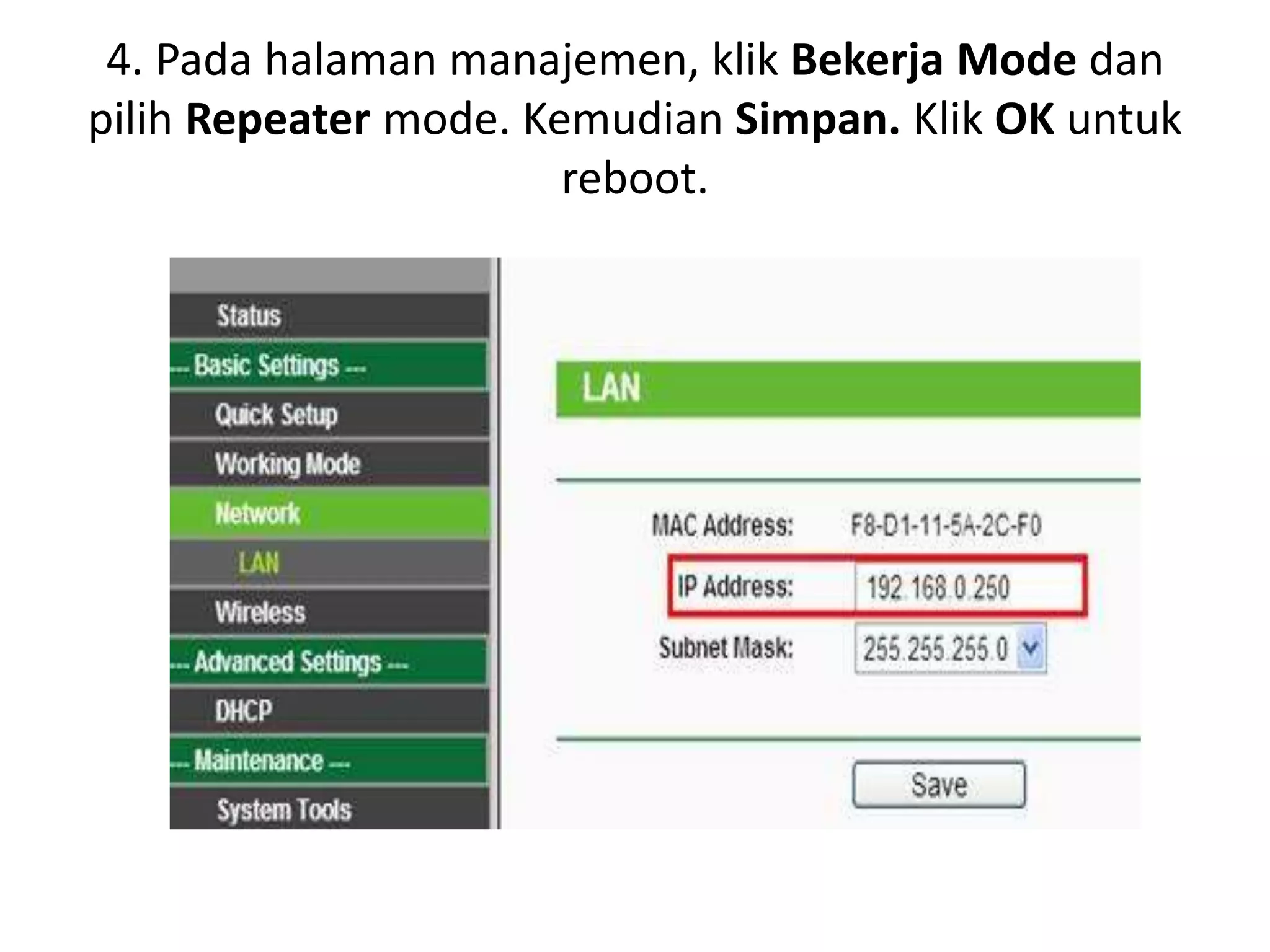

10. 4. Pada halaman manajemen, klik Bekerja Mode dan
pilih Repeater mode. Kemudian Simpan. Klik OK untuk
reboot.

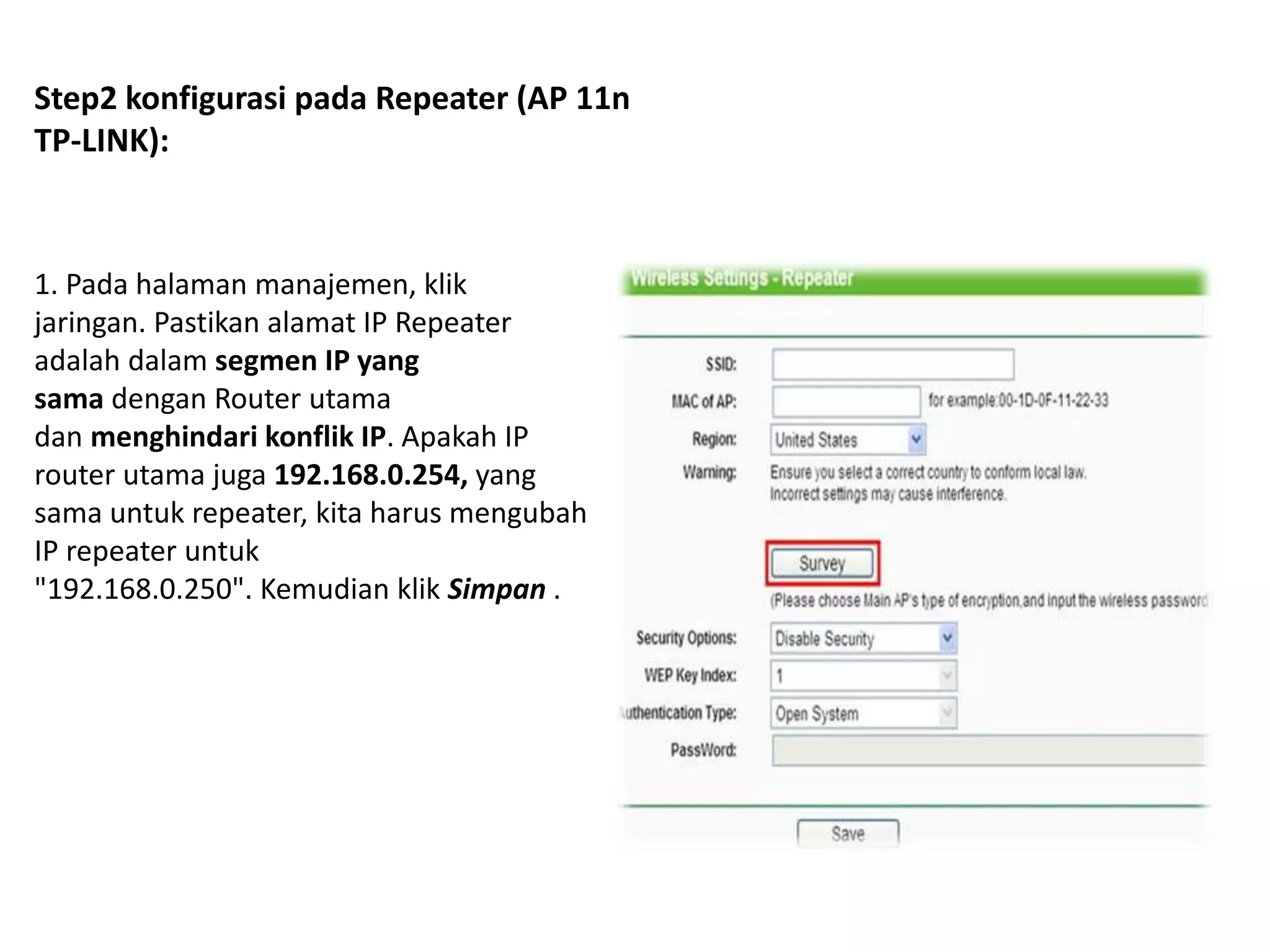

11. Step2 konfigurasi pada Repeater (AP 11n
TP-LINK):
1. Pada halaman manajemen, klik
jaringan. Pastikan alamat IP Repeater
adalah dalam segmen IP yang
sama dengan Router utama
dan menghindari konflik IP. Apakah IP
router utama juga 192.168.0.254, yang
sama untuk repeater, kita harus mengubah
IP repeater untuk
"192.168.0.250". Kemudian klik Simpan .

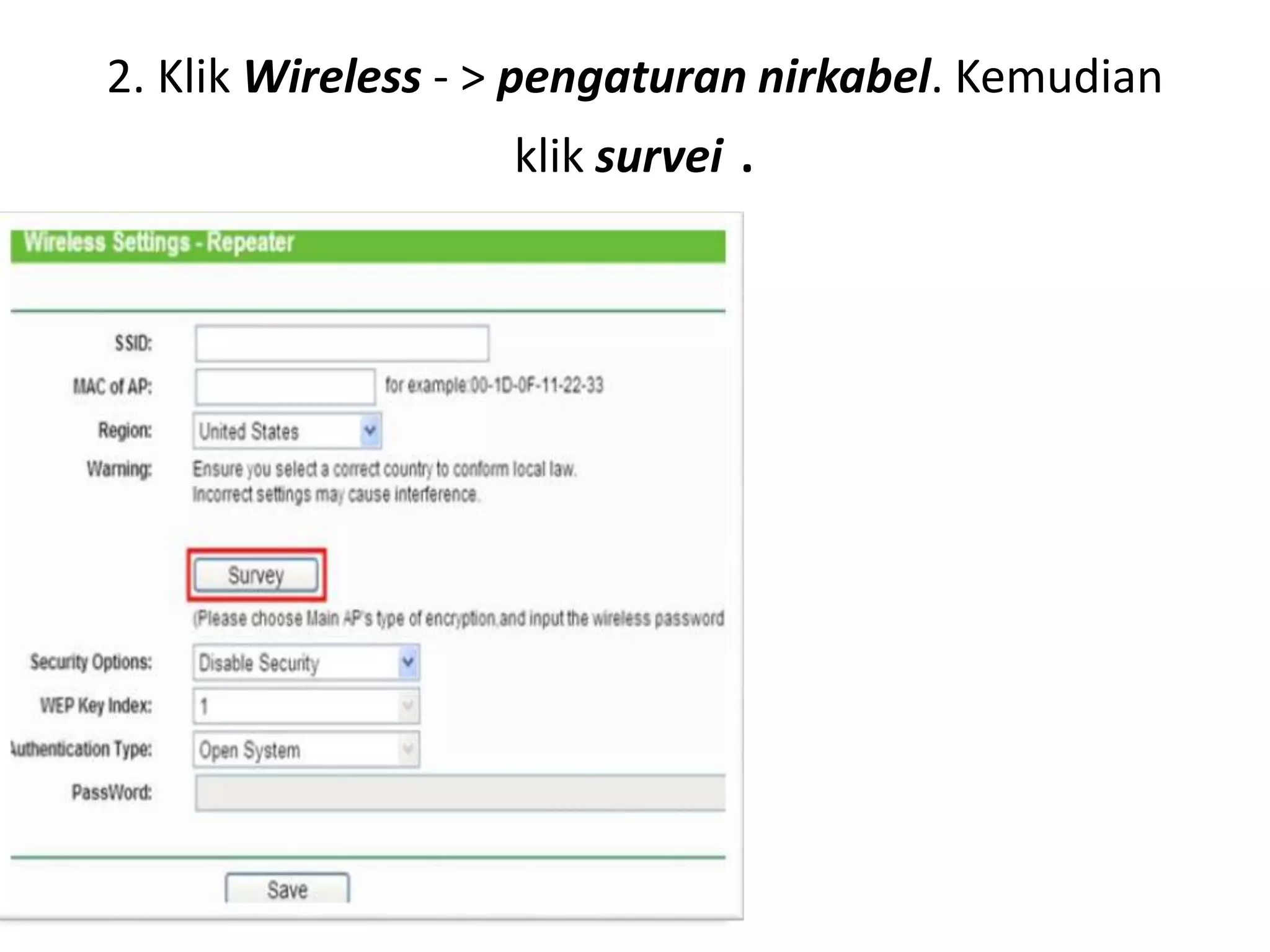

12. 2. Klik Wireless - > pengaturan nirkabel. Kemudian
klik survei .

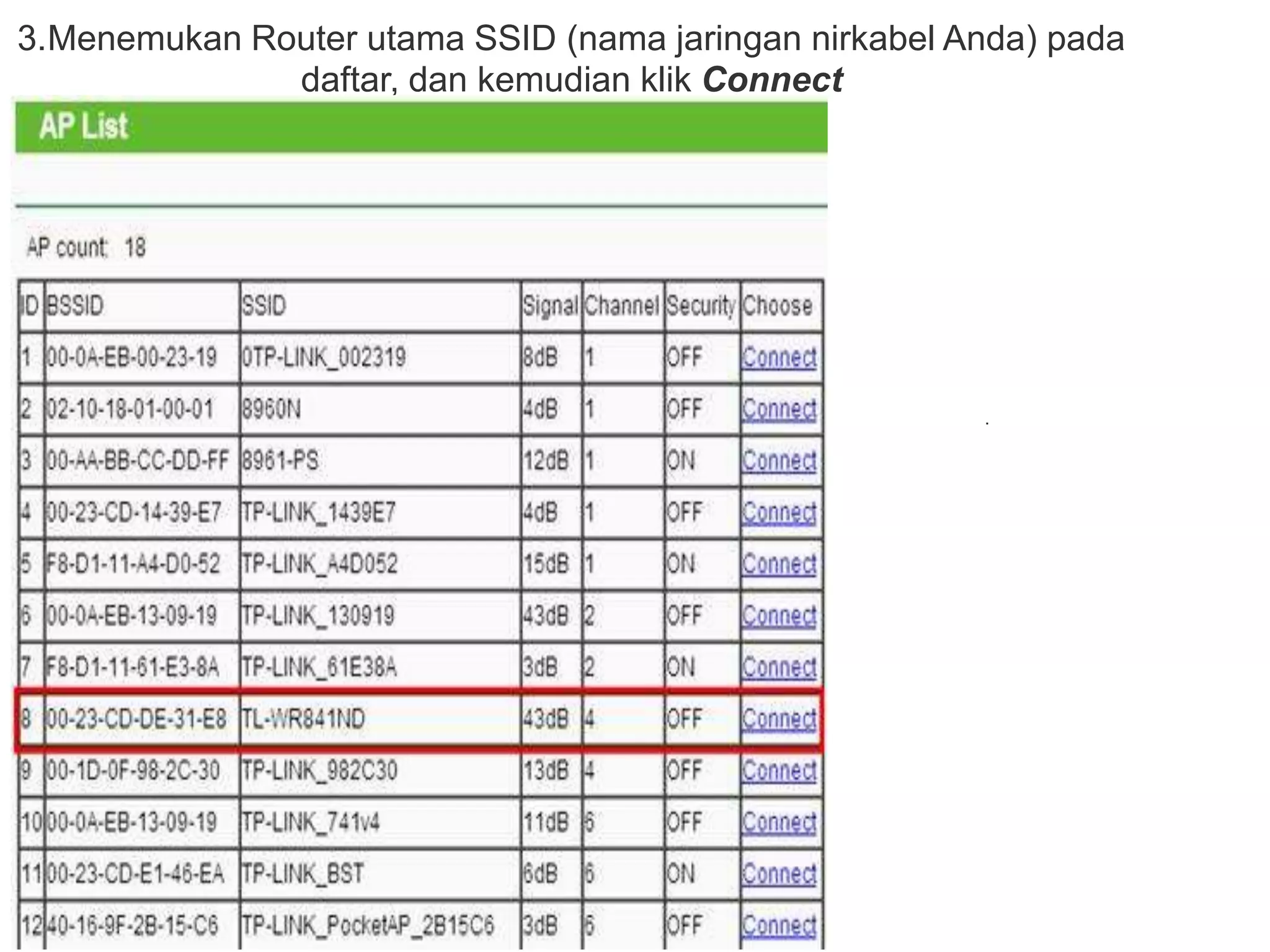

13. 3.Menemukan Router utama SSID (nama jaringan nirkabel Anda) pada
daftar, dan kemudian klik Connect
.

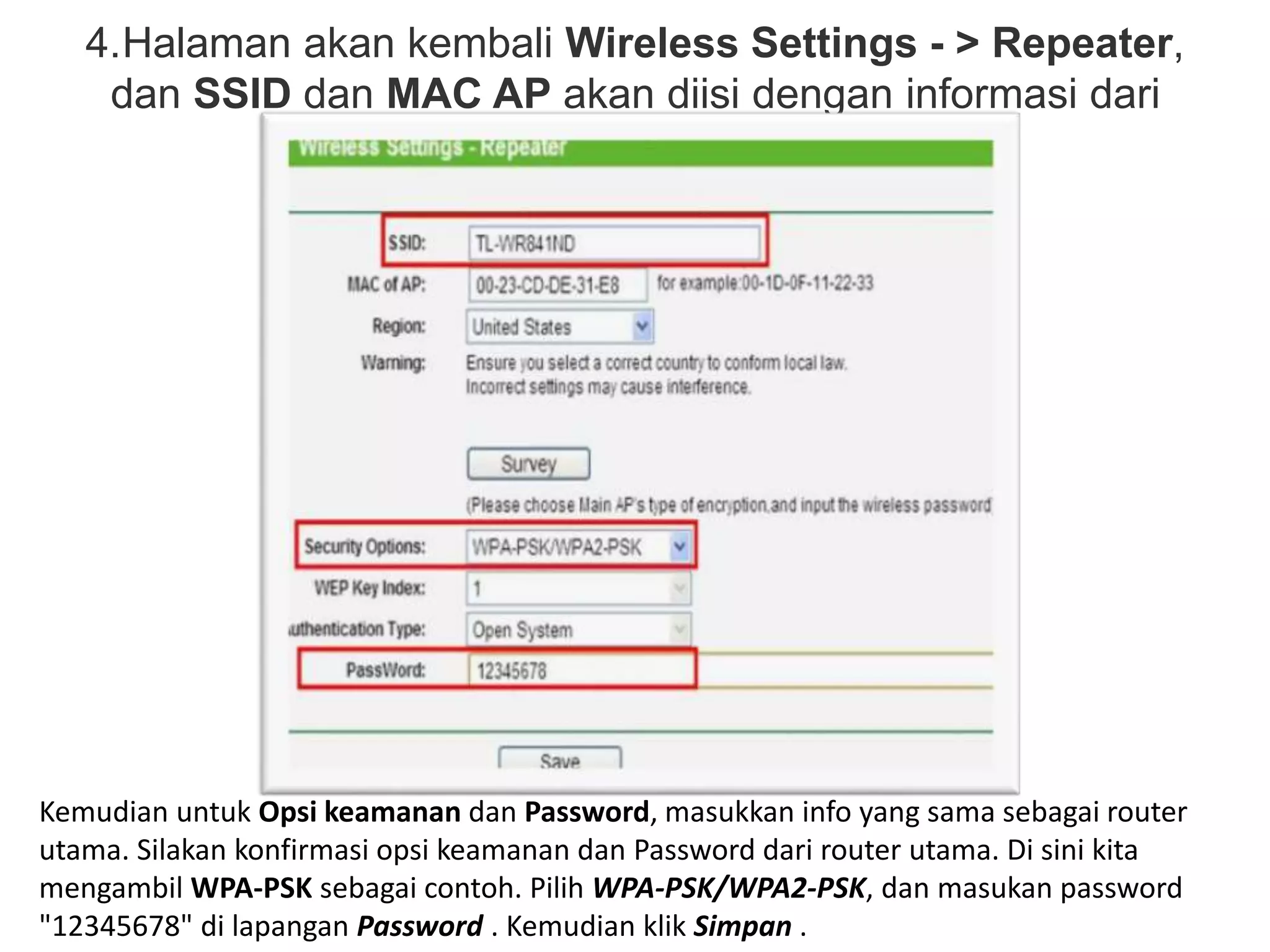

14. 4.Halaman akan kembali Wireless Settings - > Repeater,
dan SSID dan MAC AP akan diisi dengan informasi dari
router utama.
Kemudian untuk Opsi keamanan dan Password, masukkan info yang sama sebagai router
utama. Silakan konfirmasi opsi keamanan dan Password dari router utama. Di sini kita
mengambil WPA-PSK sebagai contoh. Pilih WPA-PSK/WPA2-PSK, dan masukan password
"12345678" di lapangan Password . Kemudian klik Simpan .

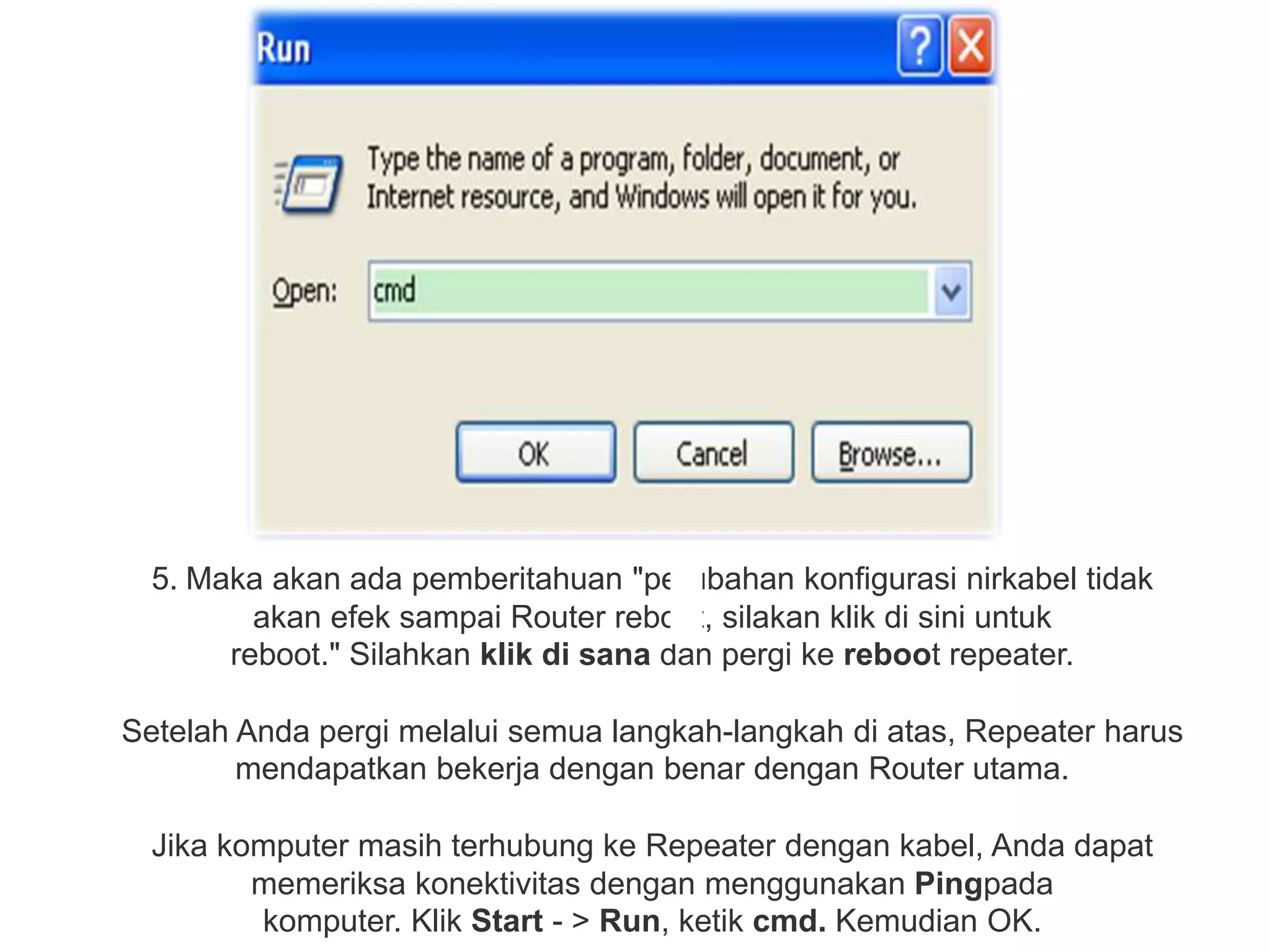

15. 5. Maka akan ada pemberitahuan "perubahan konfigurasi nirkabel tidak
akan efek sampai Router reboot, silakan klik di sini untuk
reboot." Silahkan klik di sana dan pergi ke reboot repeater.
Setelah Anda pergi melalui semua langkah-langkah di atas, Repeater harus
mendapatkan bekerja dengan benar dengan Router utama.
Jika komputer masih terhubung ke Repeater dengan kabel, Anda dapat
memeriksa konektivitas dengan menggunakan Pingpada
komputer. Klik Start - > Run, ketik cmd. Kemudian OK.

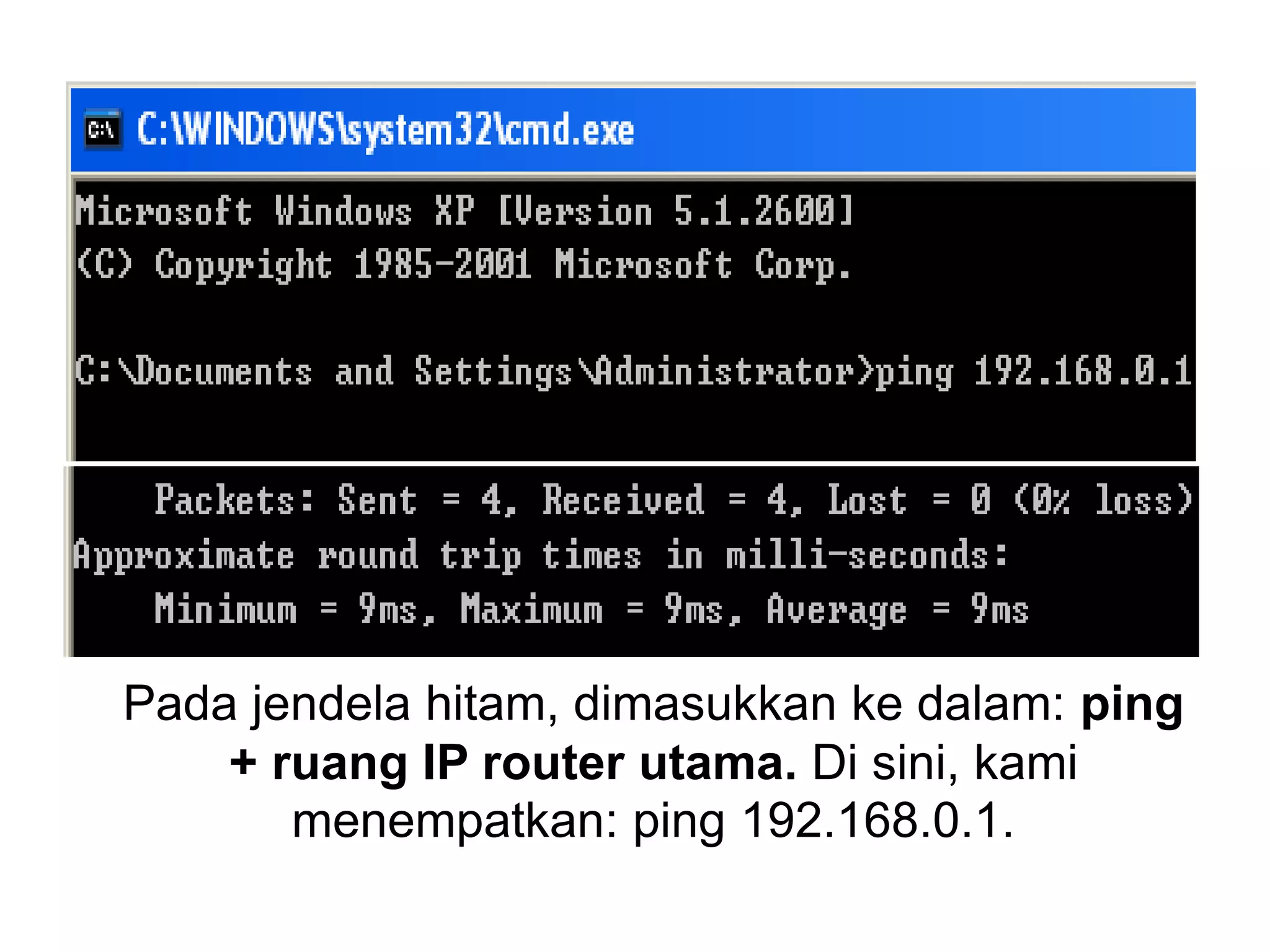

16. Pada jendela hitam, dimasukkan ke dalam: ping
+ ruang IP router utama. Di sini, kami
menempatkan: ping 192.168.0.1.

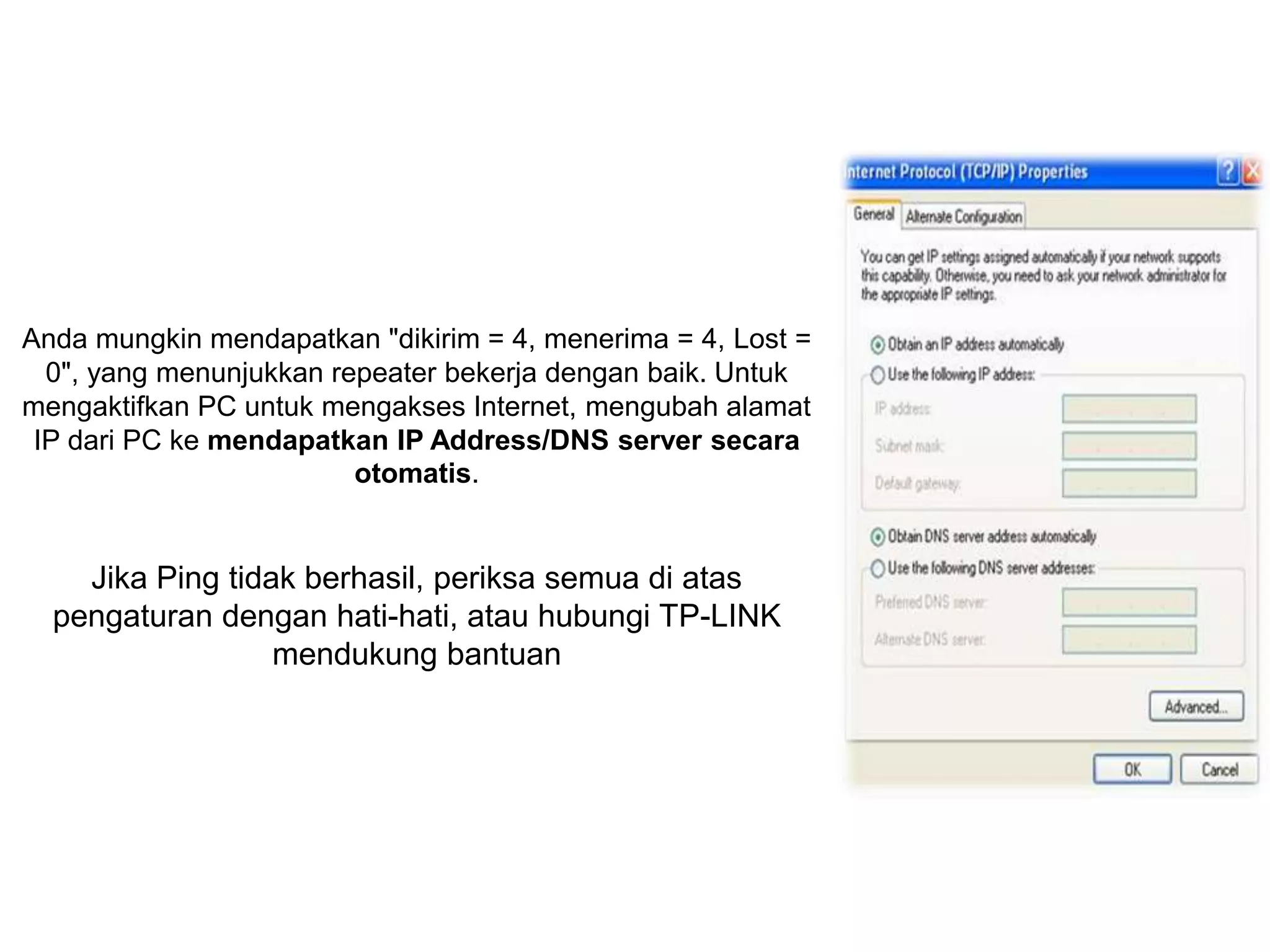

17. Anda mungkin mendapatkan "dikirim = 4, menerima = 4, Lost =
0", yang menunjukkan repeater bekerja dengan baik. Untuk
mengaktifkan PC untuk mengakses Internet, mengubah alamat
IP dari PC ke mendapatkan IP Address/DNS server secara
otomatis.
Jika Ping tidak berhasil, periksa semua di atas
pengaturan dengan hati-hati, atau hubungi TP-LINK
mendukung bantuan
