第2回 NHNテクノロジーカンファレンス 講演資料（2012年8月18日） 日々進化するHadoopの 「いま」 株式会社NTTデータ 基盤システム事業本部 OSSプロフェッショナルサービス シニアエキスパート 濱野 賢一朗 （日本Hadoopユーザー会） NTT DATA CORPORATION System Platforms Secter Senior Expert Kenichiro Hamano

1. 第2回 NHNテクノロジーカンファレンス
（2012年8月18日）
日々進化するHadoopの 「いま」
株式会社NTTデータ ／ 日本Hadoopユーザー会
濱野 賢一朗
Copyright © 2012 NTT DATA Corporation

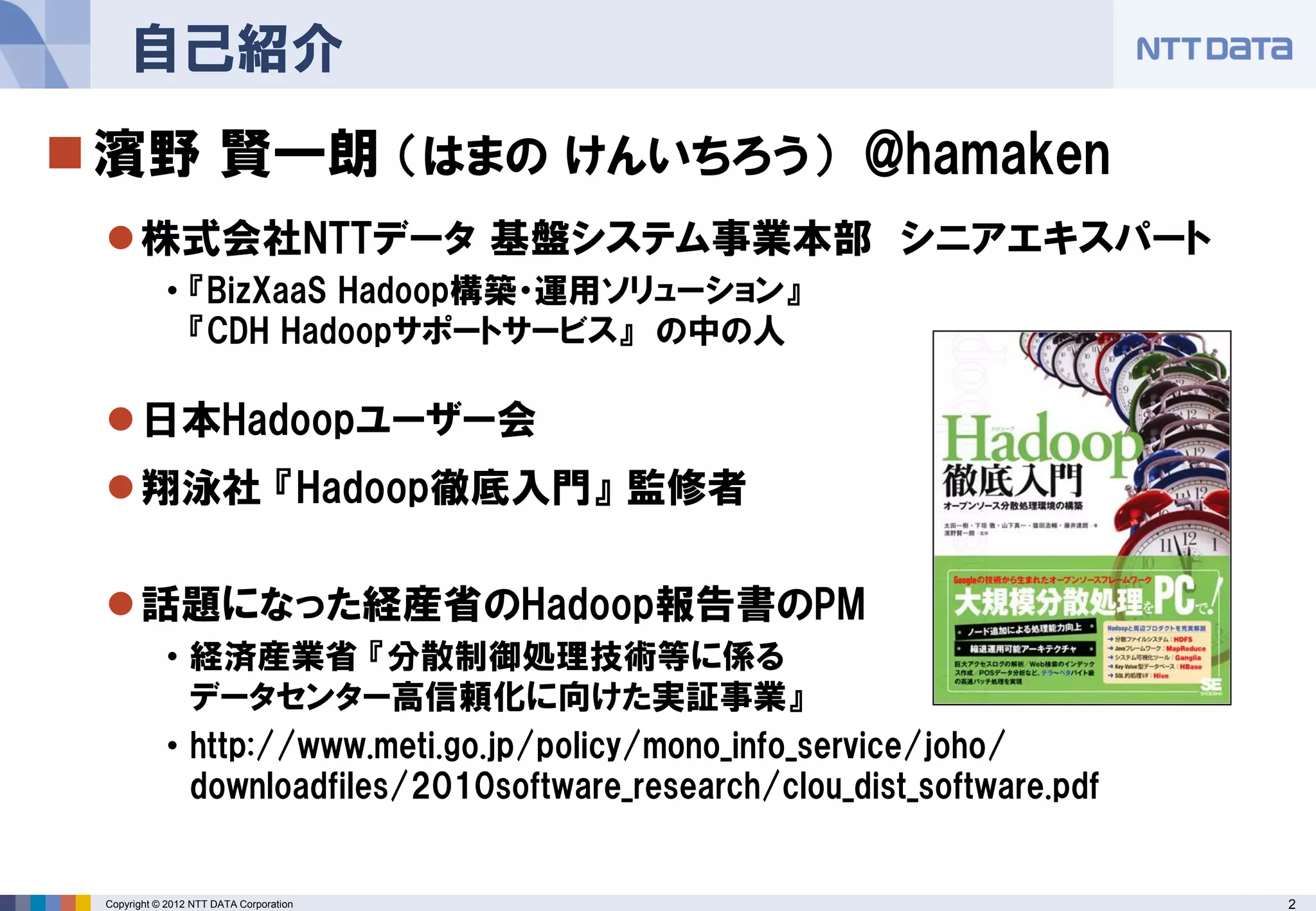

2. 自己紹介
 濱野 賢一朗 （はまの けんいちろう） @hamaken
 株式会社NTTデータ 基盤システム事業本部 シニアエキスパート
• 『BizXaaS Hadoop構築・運用ソリューション』
『CDH Hadoopサポートサービス』 の中の人
 日本Hadoopユーザー会
 翔泳社 『Hadoop徹底入門』 監修者
 話題になった経産省のHadoop報告書のPM
• 経済産業省 『分散制御処理技術等に係る
データセンター高信頼化に向けた実証事業』
• http://www.meti.go.jp/policy/mono_info_service/joho/
downloadfiles/2010software_research/clou_dist_software.pdf
Copyright © 2012 NTT DATA Corporation 2

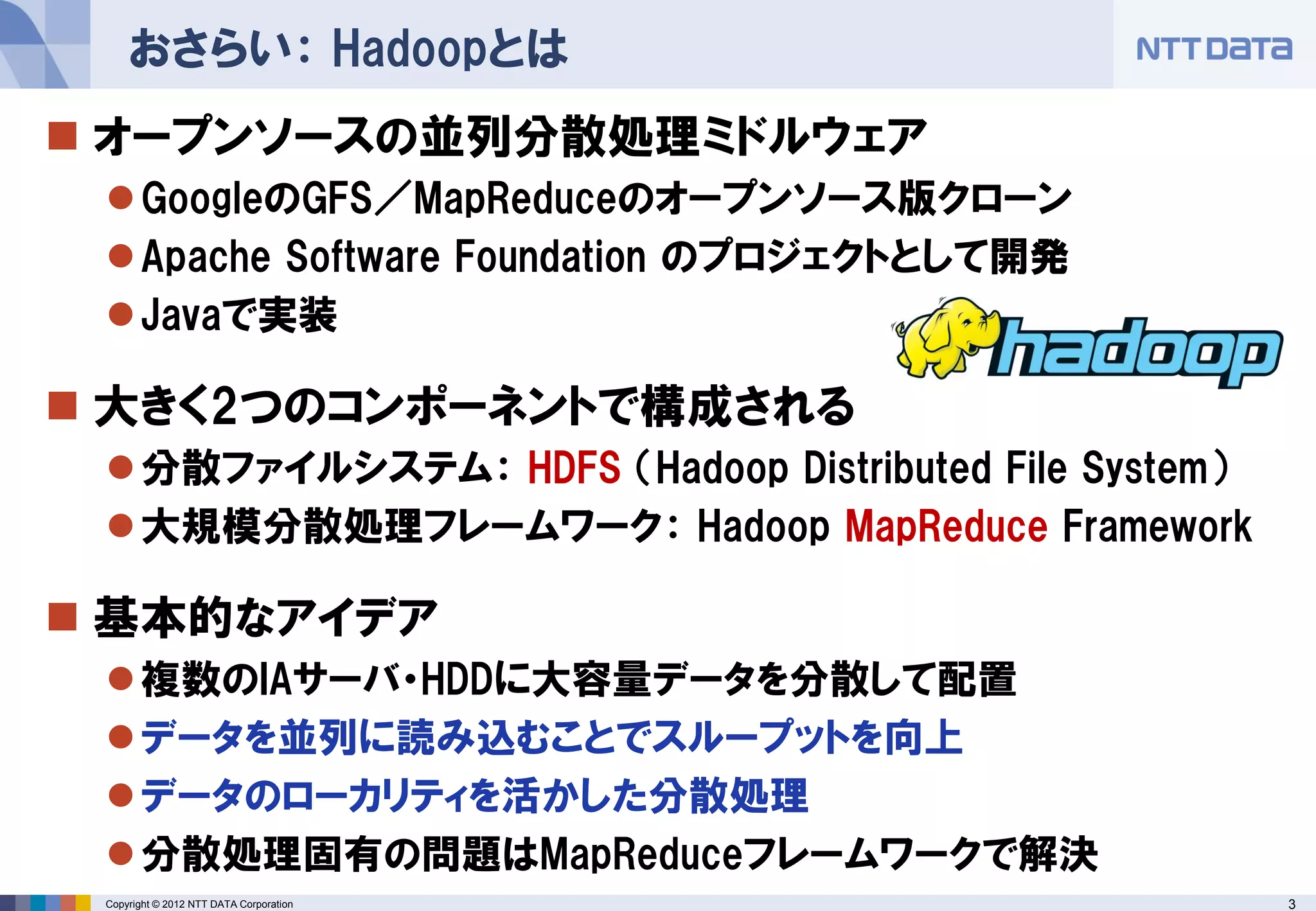

3. おさらい： Hadoopとは
 オープンソースの並列分散処理ミドルウェア
 GoogleのGFS／MapReduceのオープンソース版クローン
 Apache Software Foundation のプロジェクトとして開発
 Javaで実装
 大きく2つのコンポーネントで構成される
 分散ファイルシステム： HDFS （Hadoop Distributed File System）
 大規模分散処理フレームワーク： Hadoop MapReduce Framework
 基本的なアイデア
 複数のIAサーバ・HDDに大容量データを分散して配置
 データを並列に読み込むことでスループットを向上
 データのローカリティを活かした分散処理
 分散処理固有の問題はMapReduceフレームワークで解決
Copyright © 2012 NTT DATA Corporation 3

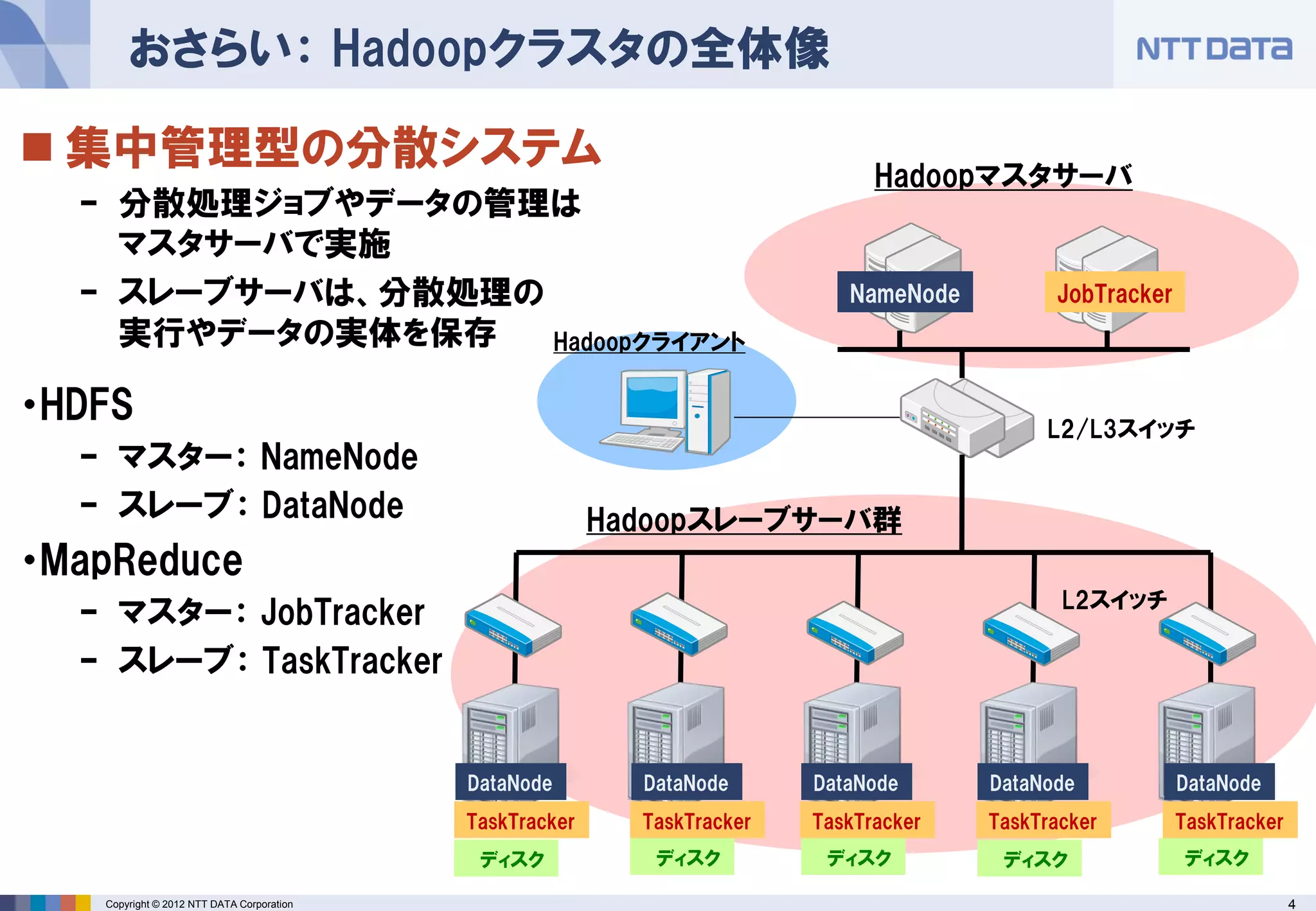

4. おさらい： Hadoopクラスタの全体像
 集中管理型の分散システム Hadoopマスタサーバ
– 分散処理ジョブやデータの管理は
マスタサーバで実施
– スレーブサーバは、分散処理の NameNode JobTracker
実行やデータの実体を保存 Hadoopクライアント
・HDFS L2/L3スイッチ
– マスター： NameNode
– スレーブ： DataNode Hadoopスレーブサーバ群
・MapReduce
L2スイッチ
– マスター： JobTracker
– スレーブ： TaskTracker
DataNode DataNode DataNode DataNode DataNode
TaskTracker TaskTracker TaskTracker TaskTracker TaskTracker
ディスク ディスク ディスク ディスク ディスク
Copyright © 2012 NTT DATA Corporation 4

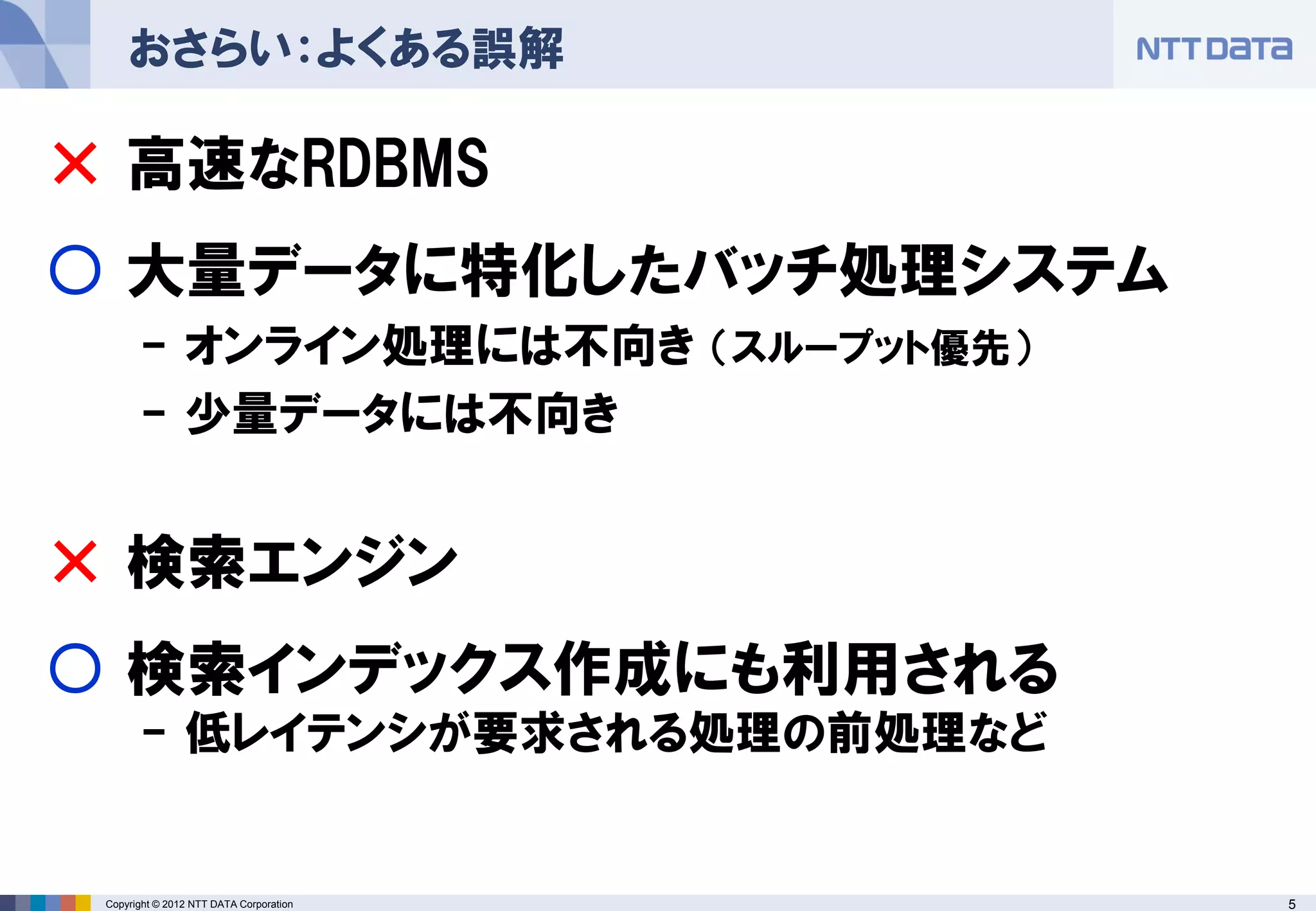

5. おさらい：よくある誤解
× 高速なRDBMS
○ 大量データに特化したバッチ処理システム
- オンライン処理には不向き （スループット優先）
- 少量データには不向き
× 検索エンジン
○ 検索インデックス作成にも利用される
- 低レイテンシが要求される処理の前処理など
Copyright © 2012 NTT DATA Corporation 5

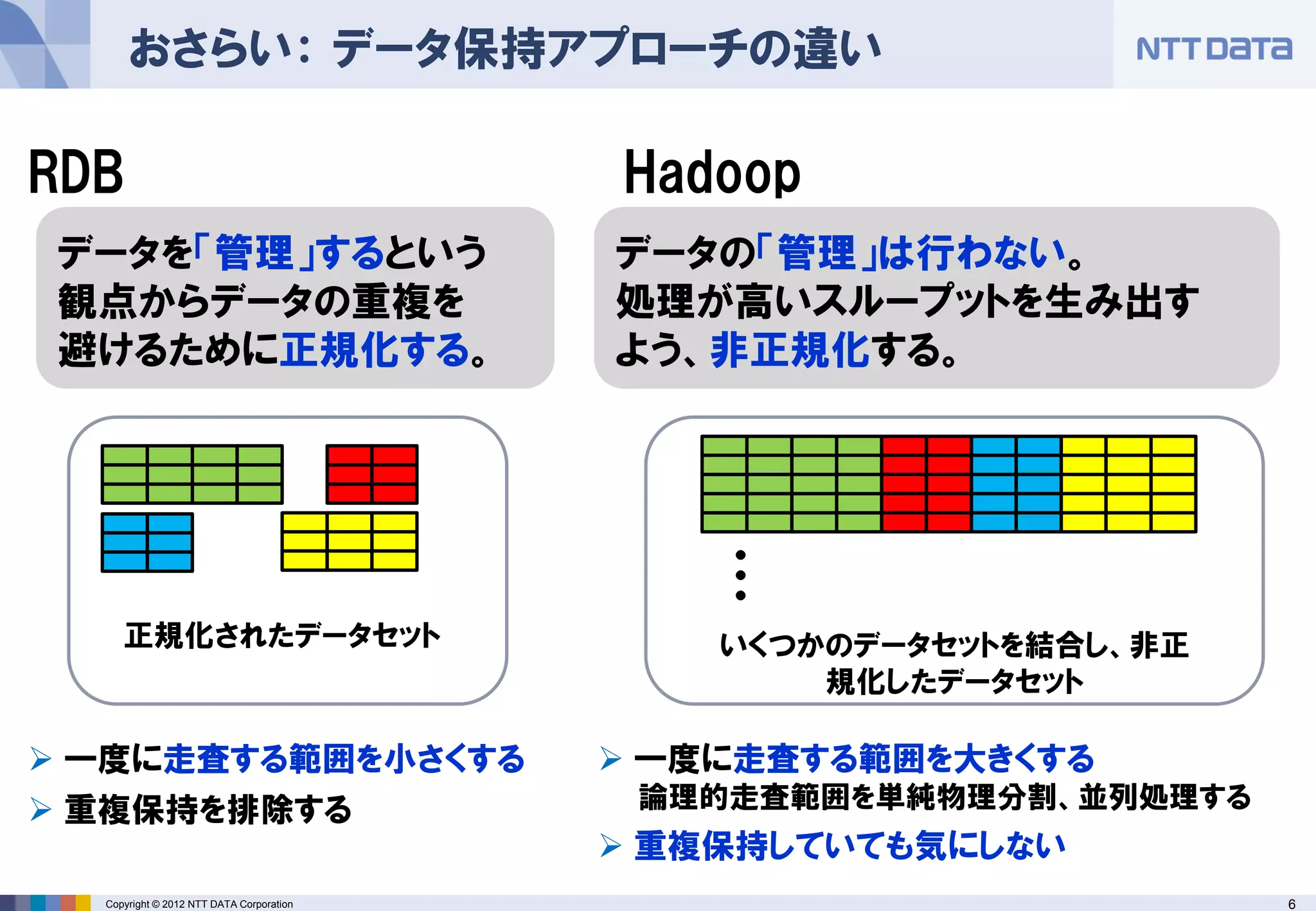

6. おさらい： データ保持アプローチの違い
RDB Hadoop
データを「管理」するという データの「管理」は行わない。
観点からデータの重複を 処理が高いスループットを生み出す
避けるために正規化する。 よう、非正規化する。
・
・
・
正規化されたデータセット いくつかのデータセットを結合し、非正
規化したデータセット
 一度に走査する範囲を小さくする  一度に走査する範囲を大きくする
 重複保持を排除する 論理的走査範囲を単純物理分割、並列処理する
 重複保持していても気にしない
Copyright © 2012 NTT DATA Corporation 6

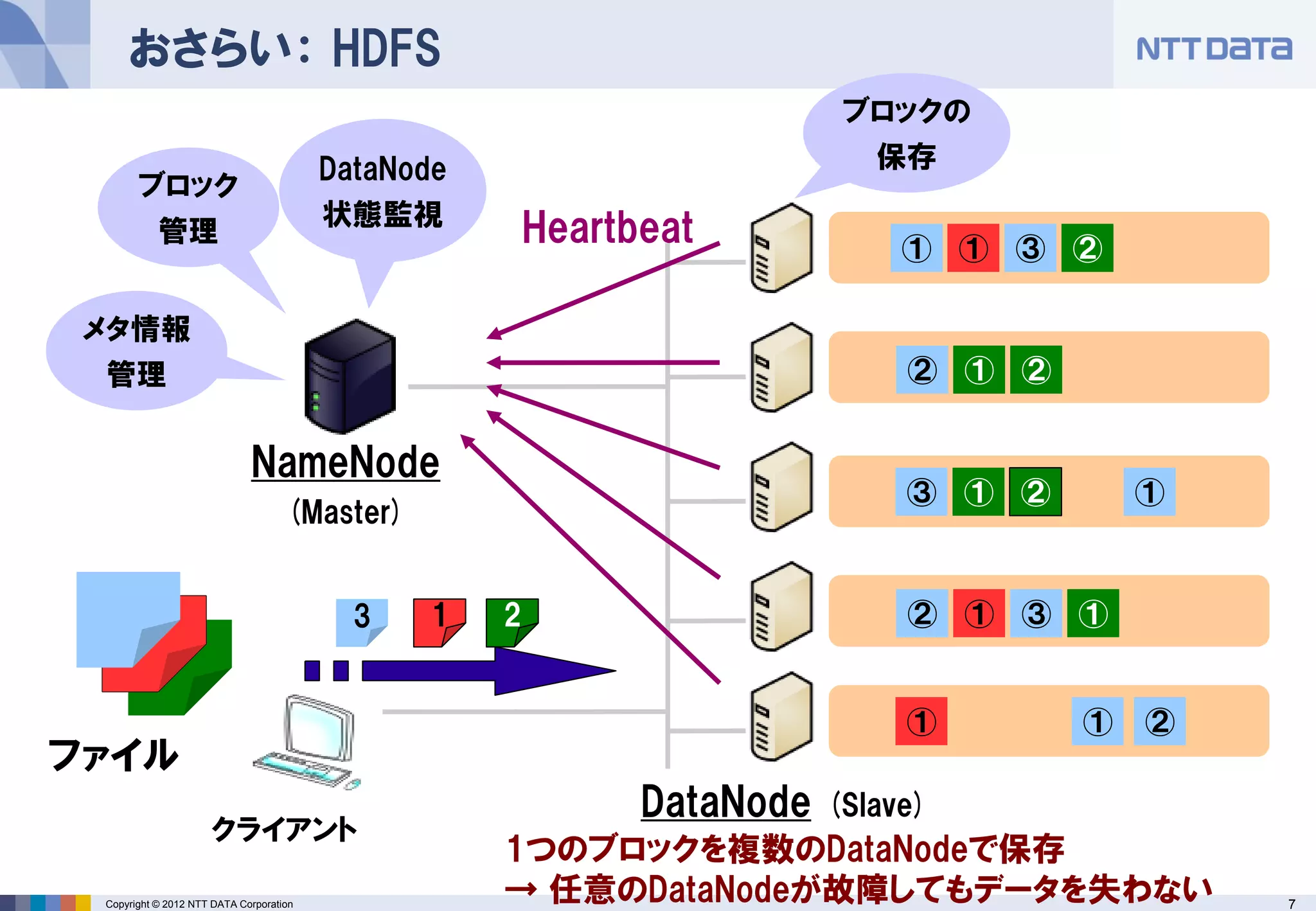

7. おさらい： HDFS
ブロックの
DataNode 保存
ブロック
状態監視
管理 Heartbeat ① ① ③ ②
メタ情報
管理 ② ① ②
NameNode
③ ① ② ①
(Master)
3 1 2 ② ① ③ ①
① ① ②
ファイル
DataNode (Slave)
クライアント
1つのブロックを複数のDataNodeで保存
Copyright © 2012 NTT DATA Corporation
→ 任意のDataNodeが故障してもデータを失わない 7

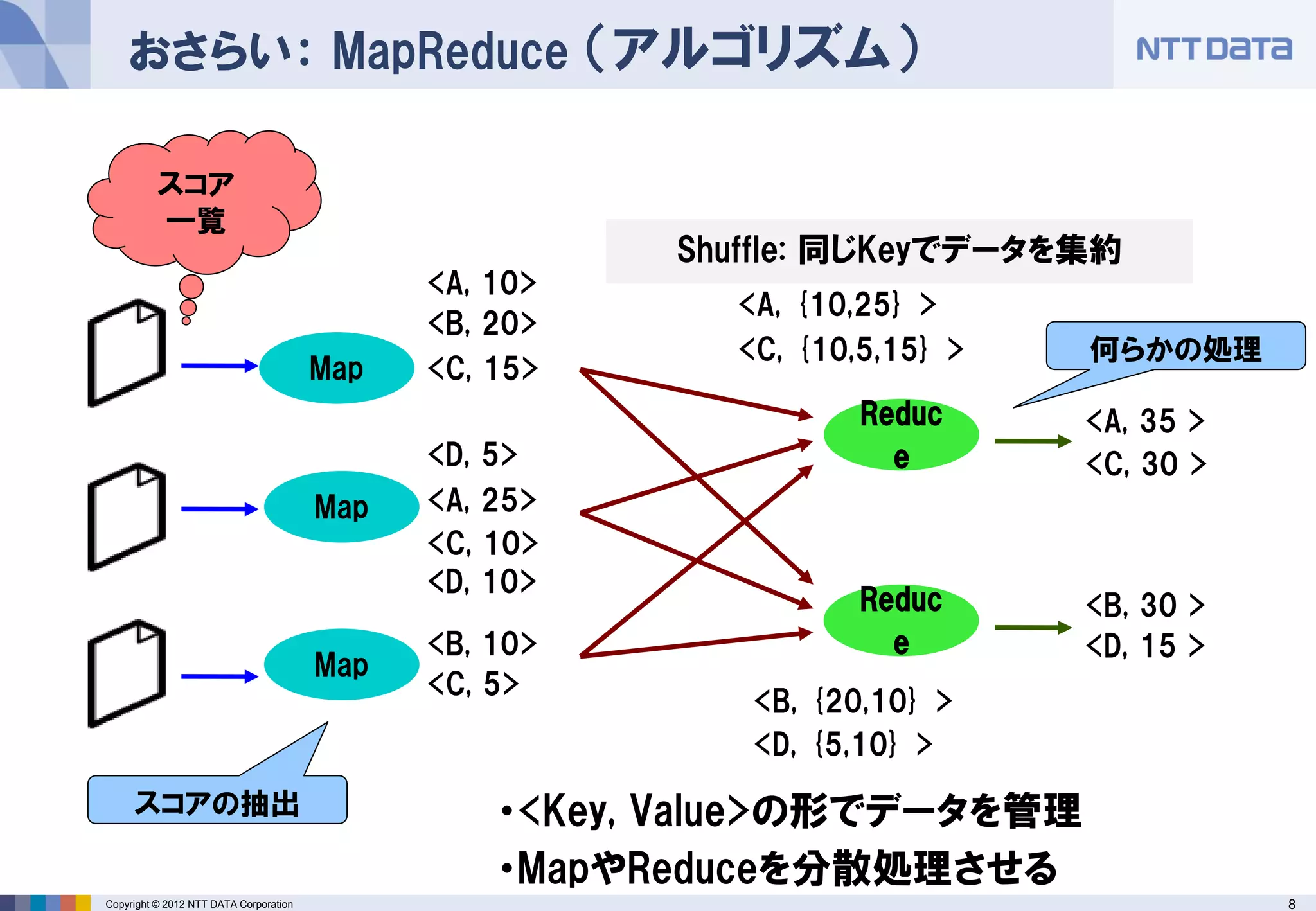

8. おさらい： MapReduce （アルゴリズム）
スコア
一覧
Shuffle: 同じKeyでデータを集約
<A, 10>
<A, {10,25} >
<B, 20>
<C, {10,5,15} > 何らかの処理
Map <C, 15>
Reduc <A, 35 >
<D, 5> e <C, 30 >
Map <A, 25>
<C, 10>
<D, 10>
Reduc <B, 30 >
<B, 10> e <D, 15 >
Map
<C, 5>
<B, {20,10} >
<D, {5,10} >
スコアの抽出 ・<Key, Value>の形でデータを管理
・MapやReduceを分散処理させる
Copyright © 2012 NTT DATA Corporation 8

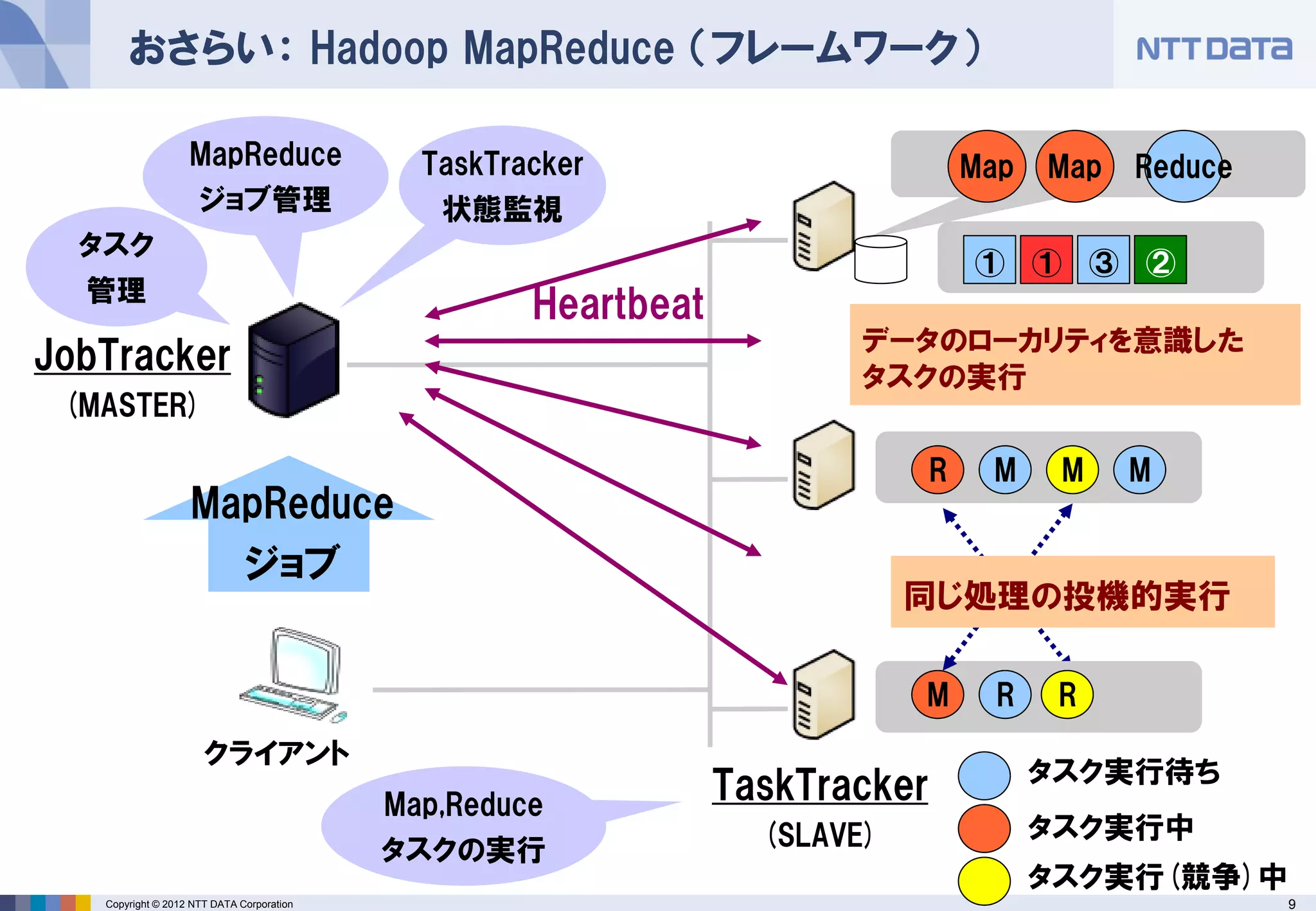

9. おさらい： Hadoop MapReduce （フレームワーク）
MapReduce TaskTracker Map Map Reduce
ジョブ管理 状態監視
タスク
① ① ③ ②
管理
Heartbeat
データのローカリティを意識した
JobTracker タスクの実行
(MASTER)
R M M M
MapReduce
ジョブ
同じ処理の投機的実行
M R R
クライアント
タスク実行待ち
Map,Reduce
TaskTracker
(SLAVE) タスク実行中
タスクの実行
タスク実行(競争)中
Copyright © 2012 NTT DATA Corporation 9

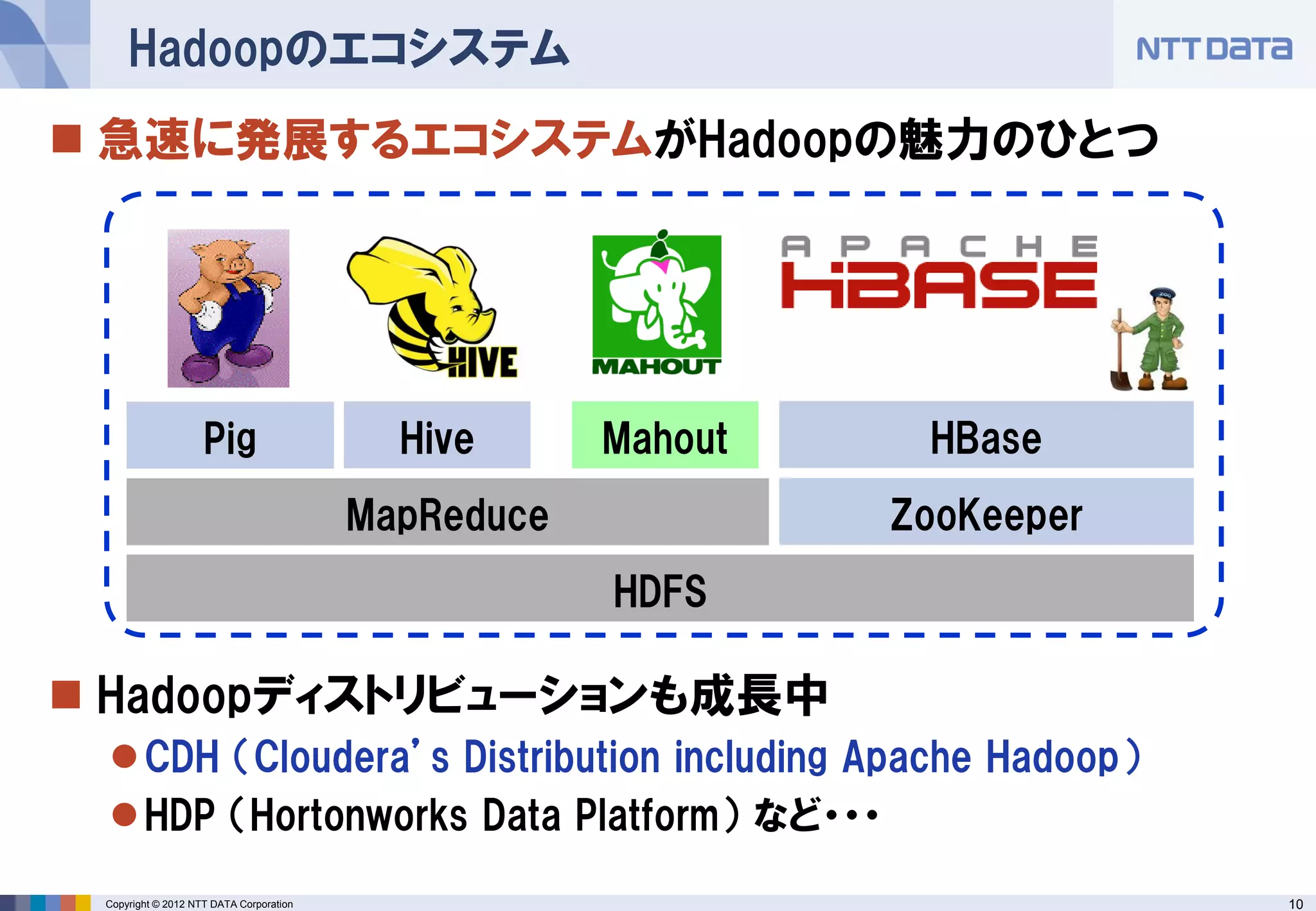

10. Hadoopのエコシステム
 急速に発展するエコシステムがHadoopの魅力のひとつ
Pig Hive Mahout HBase
MapReduce ZooKeeper
HDFS
 Hadoopディストリビューションも成長中
 CDH （Cloudera’s Distribution including Apache Hadoop）
 HDP （Hortonworks Data Platform） など・・・
Copyright © 2012 NTT DATA Corporation 10

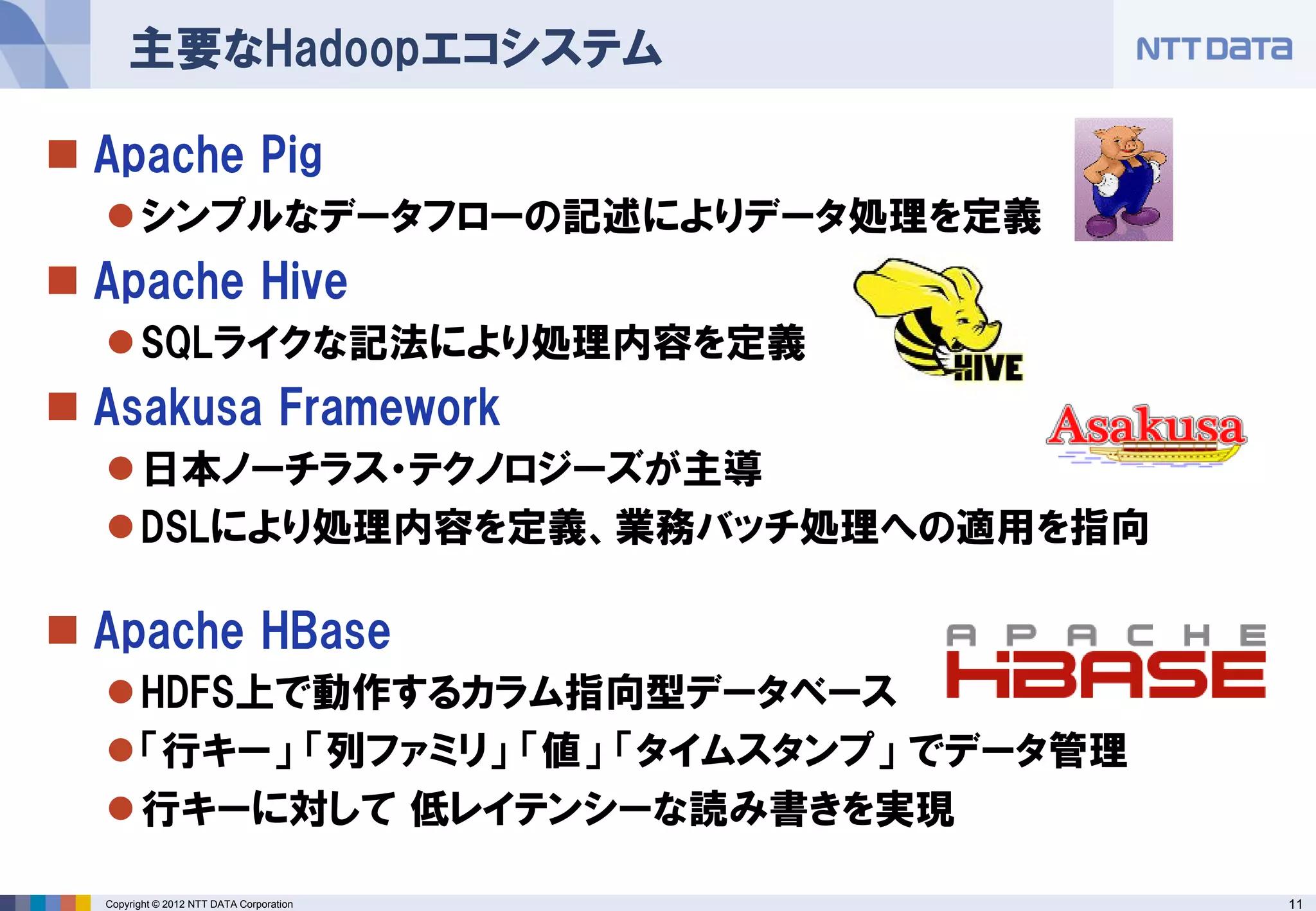

11. 主要なHadoopエコシステム
 Apache Pig
 シンプルなデータフローの記述によりデータ処理を定義
 Apache Hive
 SQLライクな記法により処理内容を定義
 Asakusa Framework
 日本ノーチラス・テクノロジーズが主導
 DSLにより処理内容を定義、業務バッチ処理への適用を指向
 Apache HBase
 HDFS上で動作するカラム指向型データベース
 「行キー」 「列ファミリ」 「値」 「タイムスタンプ」 でデータ管理
 行キーに対して 低レイテンシーな読み書きを実現
Copyright © 2012 NTT DATA Corporation 11

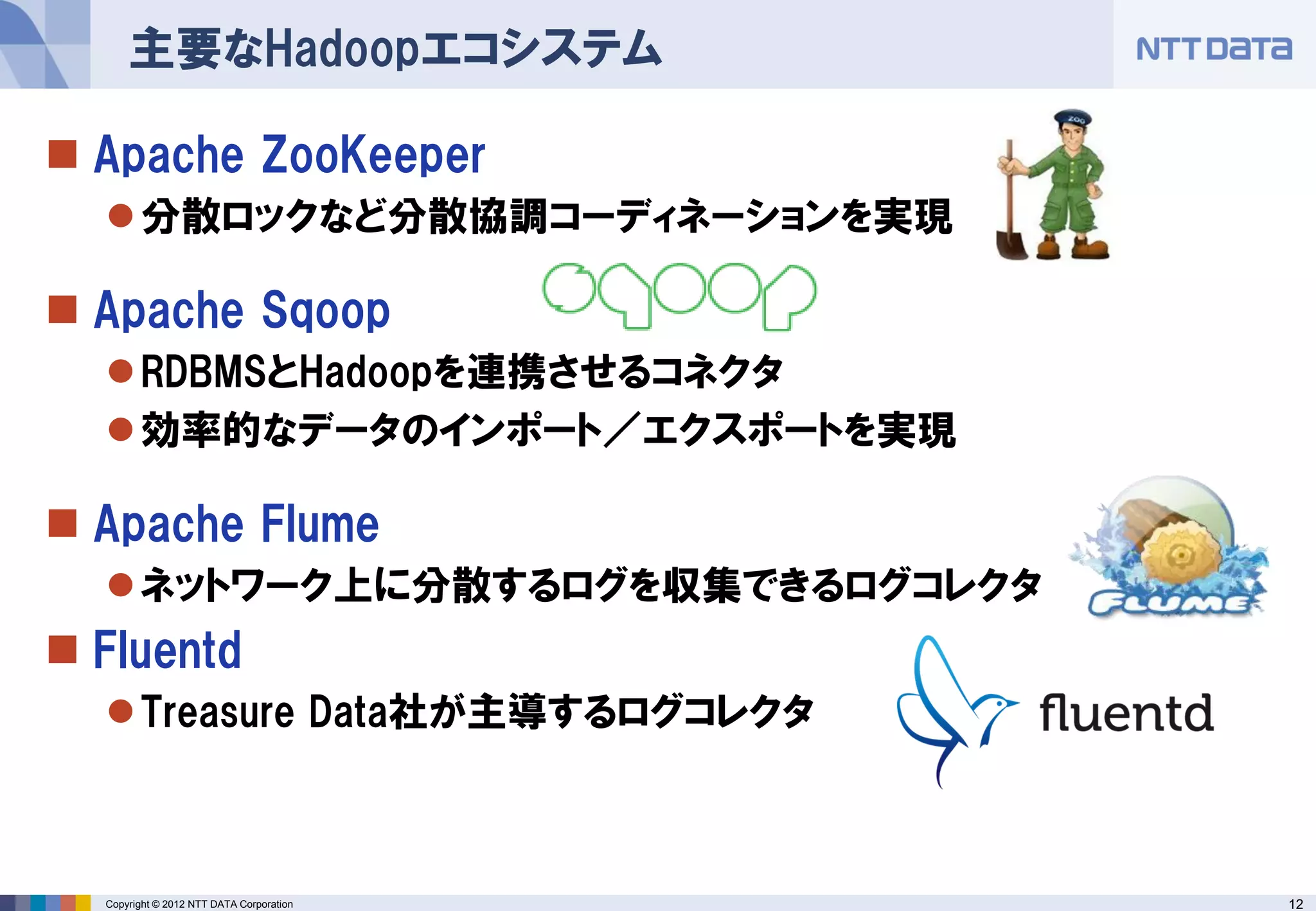

12. 主要なHadoopエコシステム
 Apache ZooKeeper
 分散ロックなど分散協調コーディネーションを実現
 Apache Sqoop
 RDBMSとHadoopを連携させるコネクタ
 効率的なデータのインポート／エクスポートを実現
 Apache Flume
 ネットワーク上に分散するログを収集できるログコレクタ
 Fluentd
 Treasure Data社が主導するログコレクタ
Copyright © 2012 NTT DATA Corporation 12

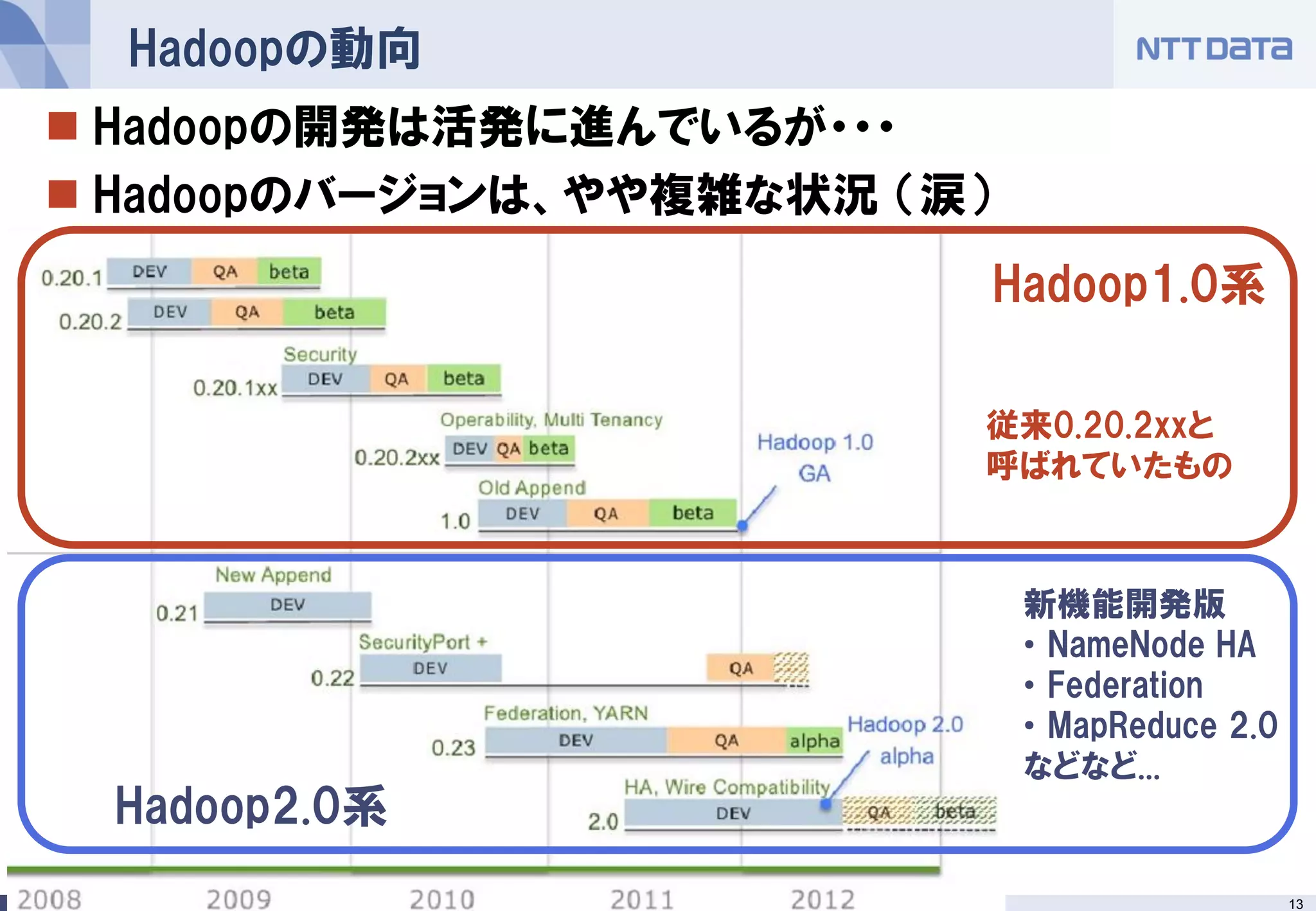

13. Hadoopの動向
 Hadoopの開発は活発に進んでいるが・・・
 Hadoopのバージョンは、やや複雑な状況 （涙）
Hadoop1.0系
従来0.20.2xxと
呼ばれていたもの
新機能開発版
• NameNode HA
• Federation
• MapReduce 2.0
などなど...
Hadoop2.0系
Copyright © 2012 NTT DATA Corporation 13

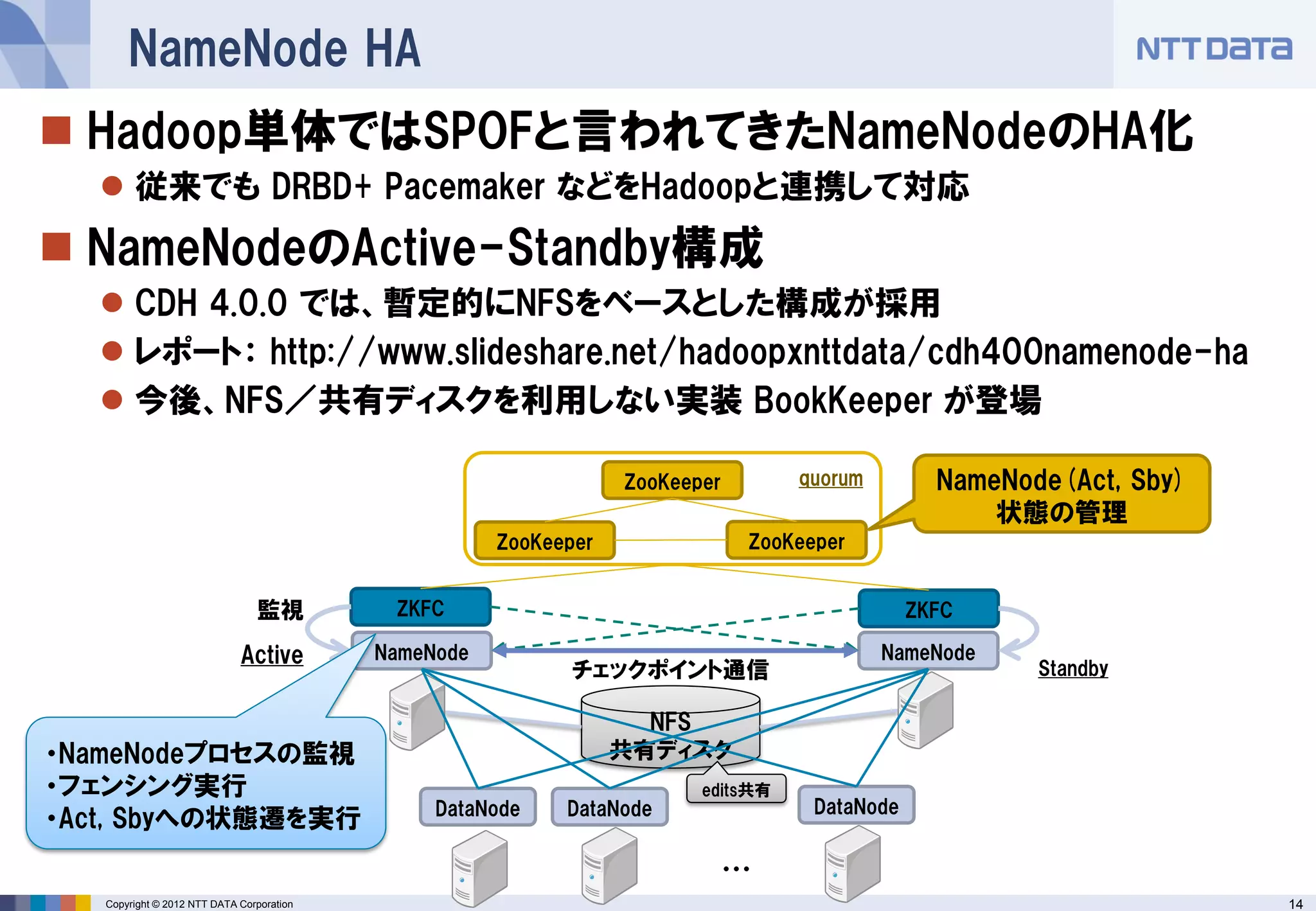

14. NameNode HA
 Hadoop単体ではSPOFと言われてきたNameNodeのHA化
 従来でも DRBD+ Pacemaker などをHadoopと連携して対応
 NameNodeのActive-Standby構成
 CDH 4.0.0 では、暫定的にNFSをベースとした構成が採用
 レポート： http://www.slideshare.net/hadoopxnttdata/cdh400namenode-ha
 今後、NFS／共有ディスクを利用しない実装 BookKeeper が登場
ZooKeeper quorum NameNode(Act, Sby)
状態の管理
ZooKeeper ZooKeeper
監視 ZKFC ZKFC
Active NameNode NameNode
チェックポイント通信 Standby
NFS
・NameNodeプロセスの監視 共有ディスク
・フェンシング実行 edits共有
DataNode DataNode DataNode
・Act, Sbyへの状態遷を実行
・・・
Copyright © 2012 NTT DATA Corporation 14

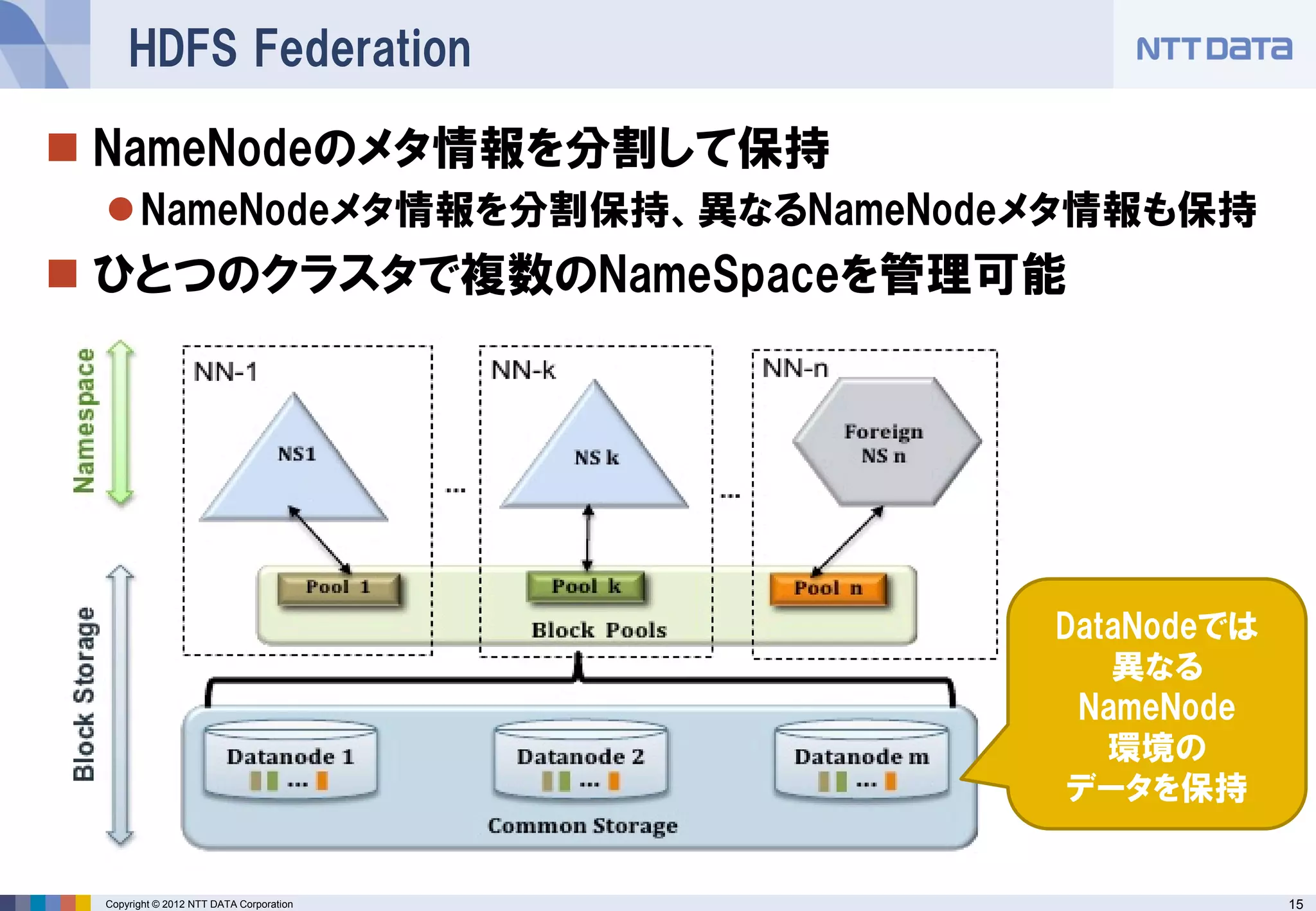

15. HDFS Federation
 NameNodeのメタ情報を分割して保持
 NameNodeメタ情報を分割保持、異なるNameNodeメタ情報も保持
 ひとつのクラスタで複数のNameSpaceを管理可能
DataNodeでは
異なる
NameNode
環境の
データを保持
Copyright © 2012 NTT DATA Corporation 15

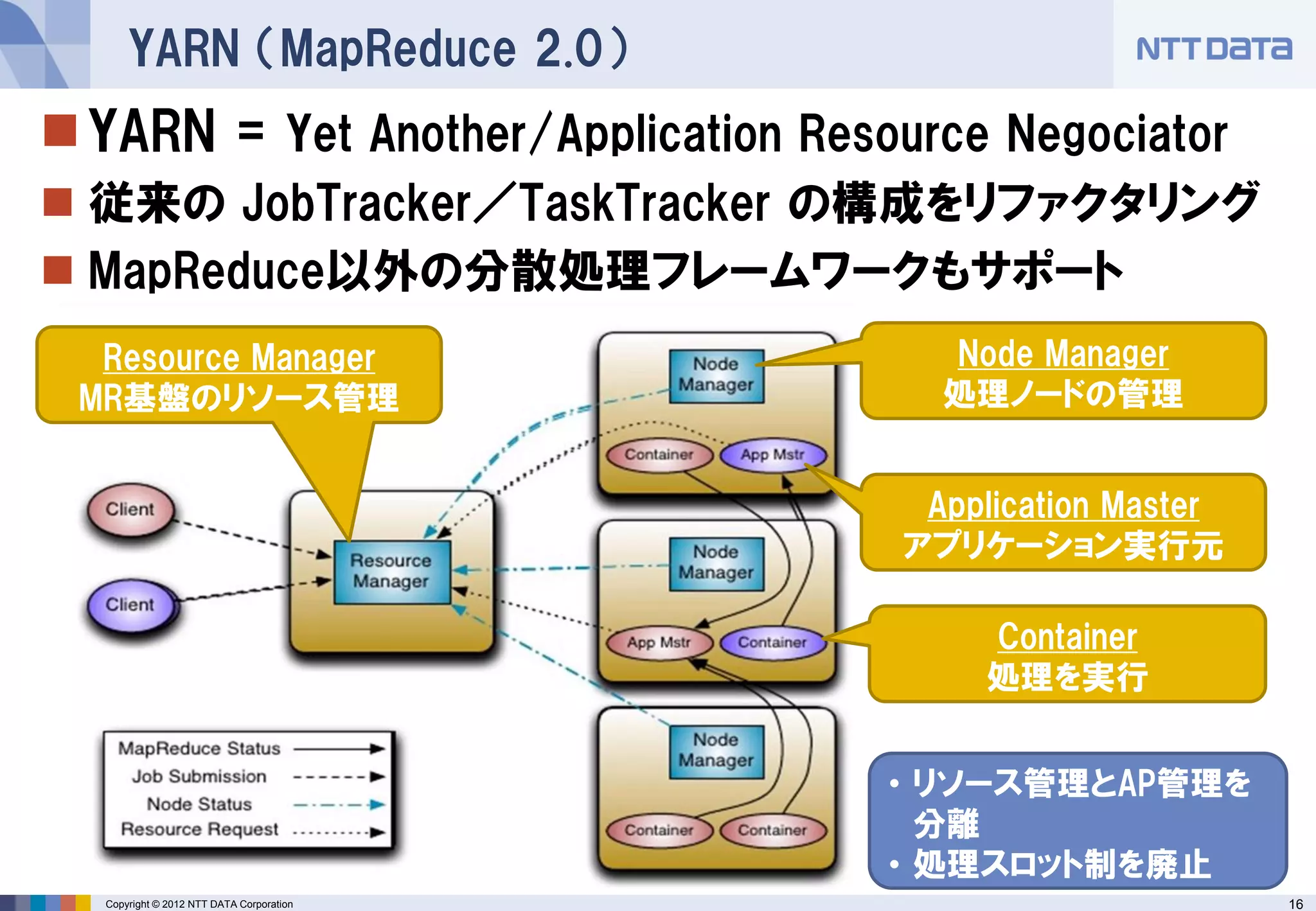

16. YARN （MapReduce 2.0）
 YARN = Yet Another/Application Resource Negociator
 従来の JobTracker／TaskTracker の構成をリファクタリング
 MapReduce以外の分散処理フレームワークもサポート
Resource Manager Node Manager
MR基盤のリソース管理 処理ノードの管理
Application Master
アプリケーション実行元
Container
処理を実行
• リソース管理とAP管理を
分離
• 処理スロット制を廃止
Copyright © 2012 NTT DATA Corporation 16

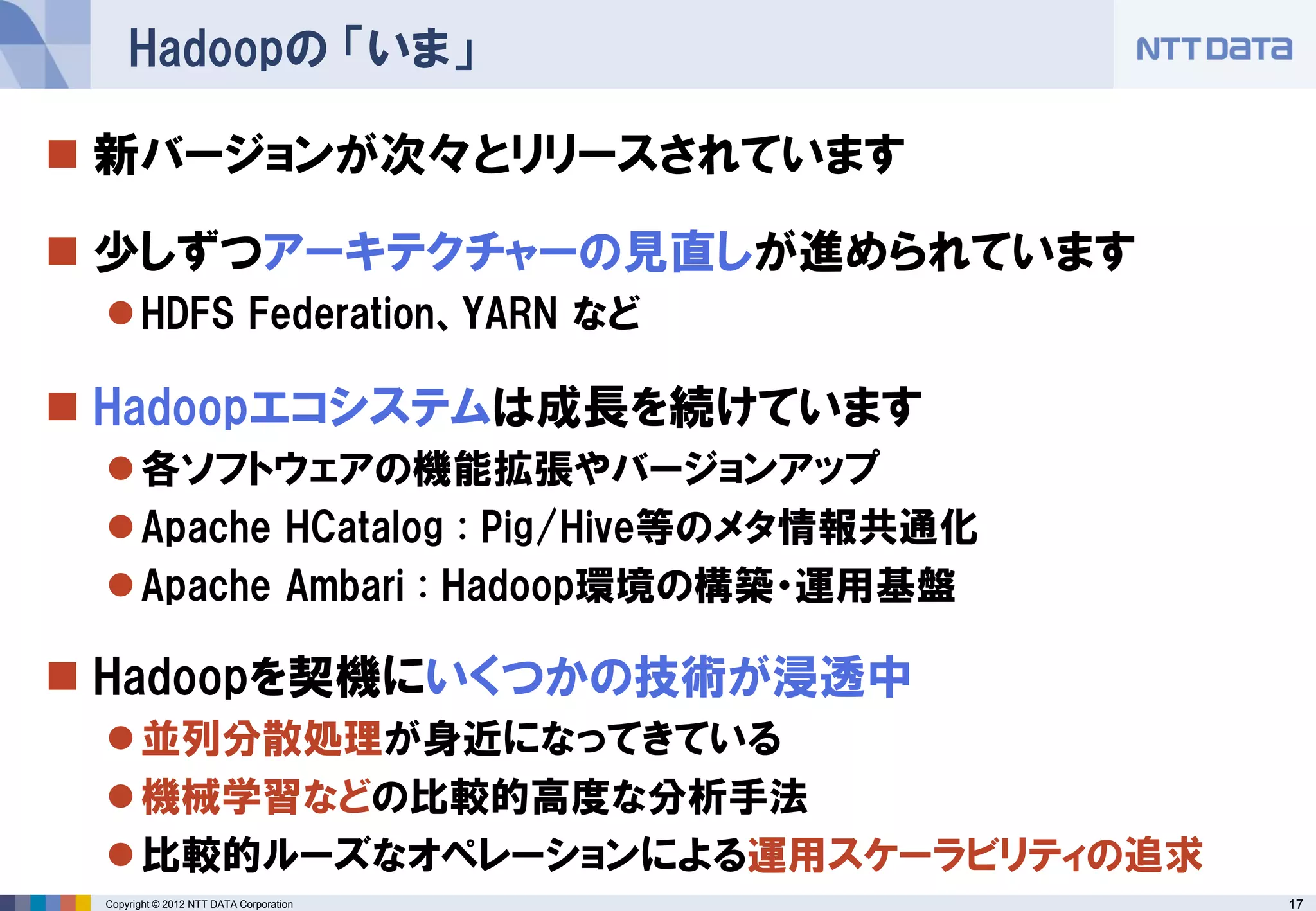

17. Hadoopの 「いま」
 新バージョンが次々とリリースされています
 少しずつアーキテクチャーの見直しが進められています
 HDFS Federation、YARN など
 Hadoopエコシステムは成長を続けています
 各ソフトウェアの機能拡張やバージョンアップ
 Apache HCatalog : Pig/Hive等のメタ情報共通化
 Apache Ambari : Hadoop環境の構築・運用基盤
 Hadoopを契機にいくつかの技術が浸透中
 並列分散処理が身近になってきている
 機械学習などの比較的高度な分析手法
 比較的ルーズなオペレーションによる運用スケーラビリティの追求
Copyright © 2012 NTT DATA Corporation 17

18. 日本Hadoopユーザー会
 Webサイト http://hugjp.org/
 メーリングリスト https://groups.google.com/group/hadoop-jp?hl=ja
 イベント 『Hadoop Conference Japan』
 第1回 2009年11月13日＠TEPIA 先端技術館 （331名）
 第2回 2011年2月22日＠NTTデータ 本社ビル （348名）
 第3回 2011年9月26日＠ベルサール汐留 （1178名）
 今年度もやります
 詳細は近日公開！
Copyright © 2012 NTT DATA Corporation 18
