Báo cáo khảo sát và thiết kế hệ thống mạng trường THPT Ngũ Hành Sơn, Đà Nẵng, nêu rõ cơ sở vật chất và tình trạng hệ thống hạ tầng hiện có. Phân tích các yêu cầu và mô phỏng hệ thống mạng, cùng với thiết bị sử dụng. Kết luận nhấn mạnh sự cần thiết về kết nối tốc độ cao và khả năng mở rộng cho tương lai.

1. KHẢO SÁT VÀ THIẾT KẾ HỆ THỐNG MẠNG
TRƯỜNG THPT NGŨ HÀNH SƠN – TP ĐÀ
NẴNG
ĐẠI HỌC SƯ PHẠM ĐÀ NẴNG
Đà Nẵng, 10-2016
Học viên: Nguyễn Thái Minh Anh
Lớp: CHK33
Ngành: Hệ thống thông tin

2. NỘI DUNG BÁO CÁO
1. Khảo sát, phân tích các yêu cầu
2. Thực trạng hệ thống hạ tầng
3. Các sơ đồ hệ thống mạng
4. Mô phỏng hệ thống mạng trong NS2
5. Một số thiết bị trong hệ thống mạng
6. Kết luận

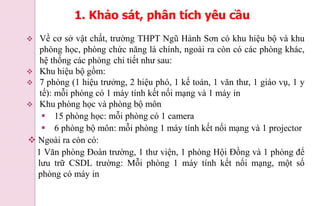

3.  Về cơ sở vật chất, trường THPT Ngũ Hành Sơn có khu hiệu bộ và khu
phòng học, phòng chức năng là chính, ngoài ra còn có các phòng khác,
hệ thống các phòng chi tiết như sau:
 Khu hiệu bộ gồm:
 7 phòng (1 hiệu trưởng, 2 hiệu phó, 1 kế toán, 1 văn thư, 1 giáo vụ, 1 y
tế): mỗi phòng có 1 máy tính kết nối mạng và 1 máy in
 Khu phòng học và phòng bộ môn
 15 phòng học: mỗi phòng có 1 camera
 6 phòng bộ môn: mỗi phòng 1 máy tính kết nối mạng và 1 projector
 Ngoài ra còn có:
1 Văn phòng Đoàn trường, 1 thư viện, 1 phòng Hội Đồng và 1 phòng để
lưu trữ CSDL trường: Mỗi phòng 1 máy tính kết nối mạng, một số
phòng có máy in
1. Khảo sát, phân tích yêu cầu

4. Thực trạng hệ thống hạ tầng
STT KHU NHÀ/
PHÒNG
SỐ LƯỢNG
PHÒNG
SỐ THIẾT BỊ
1 Khu hiệu bộ 7 7 PC, 7 Print
2 Phòng học 15 15 Camera
3 Phòng bộ môn 6 6 PC, 6 Projector
4 Phòng hội đồng 1 1PC, 1 Projector
5 Văn phòng Đoàn 1 1 PC, 1 Print
6 Phòng Kỹ thuật 1 1 server, router, firewall
7 Phòng Tin 2 38 PC, 2 Projector
8 Thư viện 1 1 PC, 1 Print

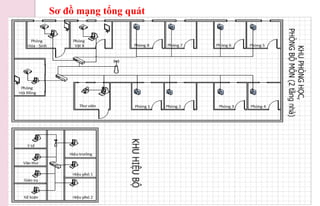

5. Sơ đồ mạng tổng quát

6. Sơ đồ mạng chi tiết khu Hiệu bộ

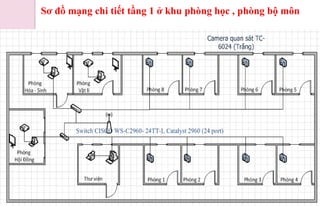

7. Sơ đồ mạng chi tiết tầng 1 ở khu phòng học , phòng bộ môn

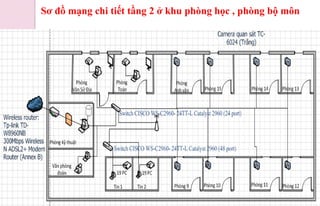

8. Sơ đồ mạng chi tiết tầng 2 ở khu phòng học , phòng bộ môn

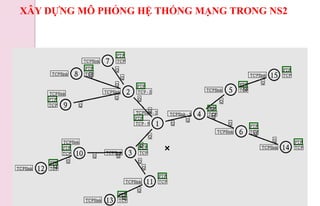

9. XÂY DỰNG MÔ PHỎNG HỆ THỐNG MẠNG TRONG NS2

10. MÔ PHỎNG HỆ THỐNG MẠNG TRONG NS2

11. MỘT SỐ THIẾT BỊ
Tên thiết bị Thông số kĩ thuật
Số
lượng
1 Wireless Router - Tên sản phẩm: Tp-link TD-W8960NB 300Mbps Wireless N ADSL2+ Modern
Router (Annex B)
1
2 Switch CISCO
WS-C2960-
24TT-L Catalyst
2960 (24 port)
- Số cổng kết nối: 24 x RJ45, 2 x RJ45 (Gigabit Ethernet)
- Tốc độ truyền dữ liệu: 10/100Mbps, 10/100/1000Mbps
- Chuẩn giao tiếp:
IEEE 802.3, IEEE 802.3u, IEEE 802.1d, IEEE 802.1p, IEEE 802.3x, IEEE
802.3ab, IEEE 802.3z, IEEE 802.1q, IEEE 802.3ad, IEEE 802.1x
- MAC Address Table: 8K
- Giao tiếp Routing/firewall: TCP/IP
- Manegement: LAN, Web Interface, Console, Telnet
- Nguồn: 100-240 VAC/50-60Hz
- Trọng lượng (g): 3600
4
3 Switch TP-
LINK
TL-SF1008D
(8 port)
- Số cổng kết nối: 8x RJ45, x Gigabit SFP
- Tốc độ truyền dữ liệu: 10/100Mbps
- Chuẩn giao tiếp: IEEE 802.3, IEEE 802.3u
- MAC Address Table: 8K
- Giao thức bảo mật: CSMA/CD
- Giao thức Routing/firewall: TCP/IP
- Management: LAN
- Nguồn: 12V
- Kích thước (cm): 140 x 85 x 30 mm
1

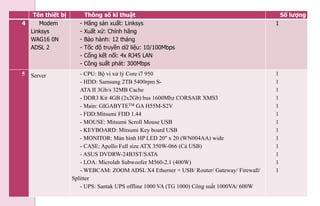

12. Tên thiết bị Thông số kĩ thuật Số lượng
4 Modem
Linksys
WAG16 0N
ADSL 2
- Hãng sản xuất: Linksys
- Xuất xứ: Chính hãng
- Bảo hành: 12 tháng
- Tốc độ truyền dữ liệu: 10/100Mbps
- Cổng kết nối: 4x RJ45 LAN
- Công suất phát: 300Mbps
1
5 Server - CPU: Bộ vi xử lý Core i7 950
- HDD: Samsung 2TB 5400rpm S-
ATA II 3Gb/s 32MB Cache
- DDR3 Kit 4GB (2x2Gb) bus 1600Mhz CORSAIR XMS3
- Main: GIGABYTETM GA H55M-S2V
- FDD:Mitsumi FDD 1.44
- MOUSE: Mitsumi Scroll Mouse USB
- KEYBOARD: Mitsumi Key board USB
- MONITOR: Màn hình HP LED 20" x 20 (WN004AA) wide
- CASE: Apollo Full size ATX 350W-066 (Cả USB)
- ASUS DVDRW-24B3ST/SATA
- LOA: Microlab Subwoofer M560-2.1 (400W)
- WEBCAM: ZOOM ADSL X4 Etherner + USB/ Router/ Gateway/ Firewall/
Splitter
- UPS: Santak UPS offline 1000 VA (TG 1000) Công suất 1000VA/ 600W
1
1
1
1
1
1
1
1
1
1
1
1
1

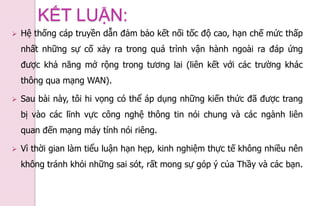

13.  Hệ thống cáp truyền dẫn đảm bảo kết nối tốc độ cao, hạn chế mức thấp
nhất những sự cố xảy ra trong quá trình vận hành ngoài ra đáp ứng
được khả năng mở rộng trong tương lai (liên kết với các trường khác
thông qua mạng WAN).
 Sau bài này, tôi hi vọng có thể áp dụng những kiến thức đã được trang
bị vào các lĩnh vực công nghệ thông tin nói chung và các ngành liên
quan đến mạng máy tính nói riêng.
 Vì thời gian làm tiểu luận hạn hẹp, kinh nghiệm thực tế không nhiều nên
không tránh khỏi những sai sót, rất mong sự góp ý của Thầy và các bạn.
KẾT LUẬN:

14. TRÂN TRỌNG CẢM ƠN
