Bai giang

CHƯƠNG IV
BÀI 20

MẠNG MÁY TÍNH
GIÁO VIÊN:Nguyễn Thị Thanh Xuân

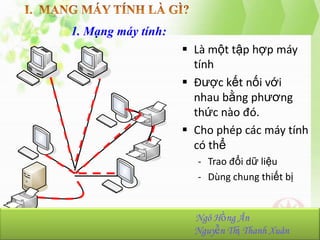

1. Mạng máy tính:

`

`

 Là một tập hợp máy
tính
 Được kết nối với
nhau bằng phương
thức nào đó.
 Cho phép các máy tính
có thể
- Trao đổi dữ liệu
- Dùng chung thiết bị

NhómHồng Ân
Ngô 23:
Ngô Hồng Ân-K36.103.001
Nguyễn Thị Thanh Xuân
Nguyễn Thị Thanh Xuân-K36.103.090

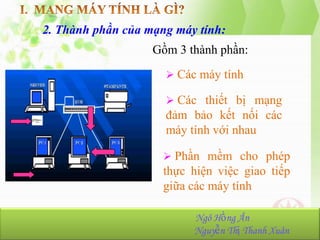

2. Thành phần của mạng máy tính:
Gồm 3 thành phần:
 Các máy tính

 Các thiết bị mạng

đảm bảo kết nối các
máy tính với nhau
 Phần mềm cho phép

thực hiện việc giao tiếp
giữa các máy tính
NhómHồng Ân
Ngô 23:

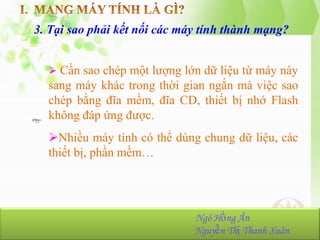

3. Tại sao phải kết nối các máy tính thành mạng?
 Cần sao chép một lượng lớn dữ liệu từ máy này

sang máy khác trong thời gian ngắn mà việc sao
chép bằng đĩa mềm, đĩa CD, thiết bị nhớ Flash
không đáp ứng được.

Nhiều máy tính có thể dùng chung dữ liệu, các
thiết bị, phần mềm…

NhómHồng Ân
Ngô 23:

Tại sao
phải kết nối
mạng

NhómHồng Ân
Ngô 23:

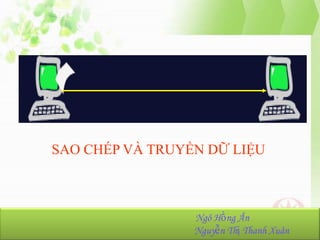

SAO CHÉP VÀ TRUYỀN DỮ LIỆU

NhómHồng Ân
Ngô 23:

CHIA SẺ TÀI NGUYÊN (Thông tin, thiết bị,…)

NhómHồng Ân
Ngô 23:

TẠO THÀNH HỆ THỐNG TÍNH
TOÁN LỚN

NhómHồng Ân
Ngô 23:

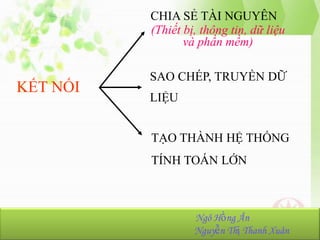

CHIA SẺ TÀI NGUYÊN
(Thiết bị, thông tin, dữ liệu
và phần mềm)

KẾT NỐI

SAO CHÉP, TRUYỀN DỮ

LIỆU
TẠO THÀNH HỆ THỐNG
TÍNH TOÁN LỚN

NhómHồng Ân
Ngô 23:

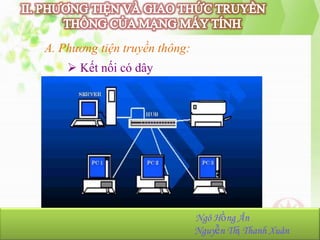

A. Phương tiện truyền thông:
 Kết nối có dây

NhómHồng Ân
Ngô 23:

CÁC THIẾT BỊ KẾT NỐI MẠNG CÓ DÂY

Vỉ mạng (Card
mạng)

Cáp mạng

Hub

Bridge

Switch

Router
NhómHồng Ân
Ngô 23:

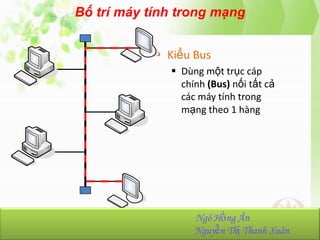

Bố trí máy tính trong mạng
 Kiểu Bus
 Dùng một trục cáp
chính (Bus) nối tất cả
các máy tính trong
mạng theo 1 hàng

`

`

`

NhómHồng Ân
Ngô 23:

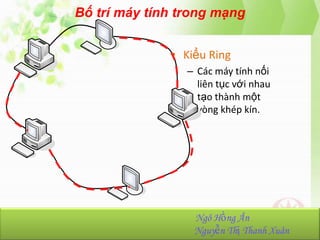

• Kiểu Ring
`

– Các máy tính nối
liên tục với nhau
tạo thành một
vòng khép kín.
`

`

NhómHồng Ân
Ngô 23:

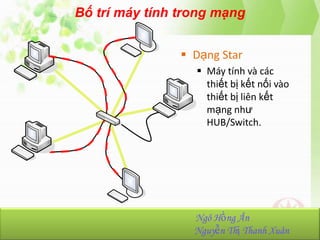

 Dạng Star
`

`

 Máy tính và các
thiết bị kết nối vào
thiết bị liên kết
mạng như
HUB/Switch.

`

NhómHồng Ân
Ngô 23:

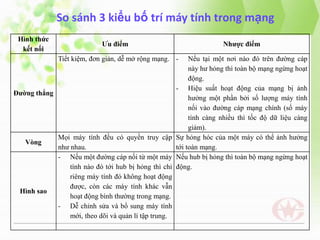

So sánh 3 kiểu bố trí máy tính trong mạng
Hình thức
kết nối

Ưu điểm
Tiết kiệm, đơn giản, dễ mở rộng mạng. -

Nhược điểm

Nếu tại một nơi nào đó trên đường cáp
này hư hỏng thì toàn bộ mạng ngừng hoạt
động.
- Hiệu suất hoạt động của mạng bị ảnh
Đường thẳng
hưởng một phần bởi số lượng máy tính
nối vào đường cáp mạng chính (số máy
tính càng nhiều thì tốc độ dữ liệu càng
giảm).
Mọi máy tính đều có quyền truy cập Sự hỏng hóc của một máy có thể ảnh hưởng
Vòng
như nhau.
tới toàn mạng.
- Nếu một đường cáp nối từ một máy Nếu hub bị hỏng thì toàn bộ mạng ngừng hoạt
tính nào đó tới hub bị hỏng thì chỉ động.
riêng máy tính đó không hoạt động
được, còn các máy tính khác vẫn
Hình sao
hoạt động bình thường trong mạng.
- Dễ chỉnh sửa và bổ sung máy tính
mới, theo dõi và quản lí tập trung.

 Kết nối không dây

NhómHồng Ân
Ngô 23:

CÁC THIẾT BỊ KẾT NỐI MẠNG KHÔNG DÂY

 Thiết bị WAP (Wireless Access
Point): có chức năng kết nối các
máy tính trong mạng và kết nối
với mạng có dây

Mỗi máy tính phải có vỉ
mạng không dây (Wireless
Netwrork Card)
NhómHồng Ân
Ngô 23:

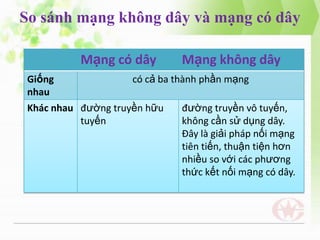

So sánh mạng không dây và mạng có dây
Mạng có dây

Mạng không dây

Giống
có cả ba thành phần mạng
nhau
Khác nhau đường truyền hữu
đường truyền vô tuyến,
tuyến
không cần sử dụng dây.
Đây là giải pháp nối mạng
tiên tiến, thuận tiện hơn
nhiều so với các phương
thức kết nối mạng có dây.

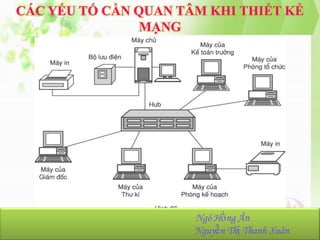

CÁC YẾU TỐ CẦN QUAN TÂM KHI THIẾT KẾ
MẠNG

NhómHồng Ân
Ngô 23:

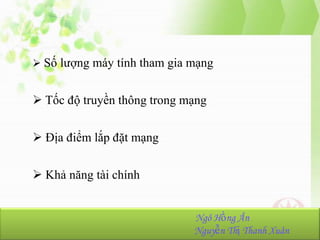

 Số lượng máy tính tham gia mạng

 Tốc độ truyền thông trong mạng
 Địa điểm lắp đặt mạng
 Khả năng tài chính
NhómHồng Ân
Ngô 23:

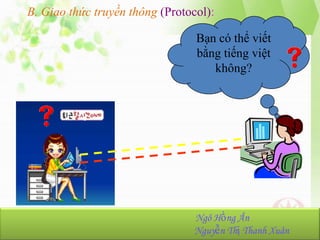

B. Giao thức truyền thông (Protocol):
Bạn có thể viết
bằng tiếng việt
không?

NhómHồng Ân
Ngô 23:

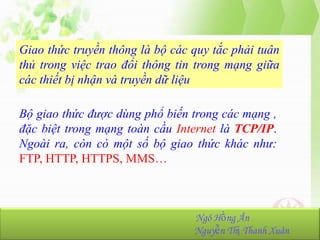

Giao thức truyền thông là bộ các quy tắc phải tuân
thủ trong việc trao đổi thông tin trong mạng giữa
các thiết bị nhận và truyền dữ liệu
Bộ giao thức được dùng phổ biến trong các mạng ,
đặc biệt trong mạng toàn cầu Internet là TCP/IP.
Ngoài ra, còn có một số bộ giao thức khác như:
FTP, HTTP, HTTPS, MMS…

NhómHồng Ân
Ngô 23:

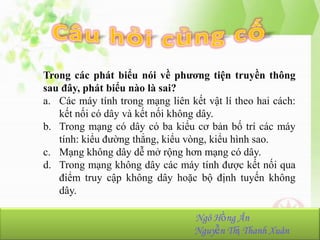

Trong các phát biểu nói về phương tiện truyền thông
sau đây, phát biểu nào là sai?
a. Các máy tính trong mạng liên kết vật lí theo hai cách:
kết nối có dây và kết nối không dây.
b. Trong mạng có dây có ba kiểu cơ bản bố trí các máy
tính: kiểu đường thẳng, kiểu vòng, kiểu hình sao.
c. Mạng không dây dễ mở rộng hơn mạng có dây.
d. Trong mạng không dây các máy tính được kết nối qua
điểm truy cập không dây hoặc bộ định tuyến không
dây.
NhómHồng Ân
Ngô 23:

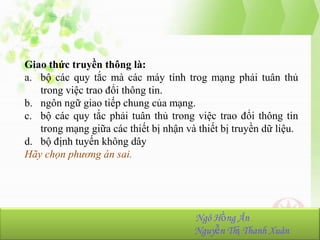

Giao thức truyền thông là:
a. bộ các quy tắc mà các máy tính trog mạng phải tuân thủ
trong việc trao đổi thông tin.
b. ngôn ngữ giao tiếp chung của mạng.
c. bộ các quy tắc phải tuân thủ trong việc trao đổi thông tin
trong mạng giữa các thiết bị nhận và thiết bị truyền dữ liệu.
d. bộ định tuyến không dây
Hãy chọn phương án sai.

NhómHồng Ân
Ngô 23:

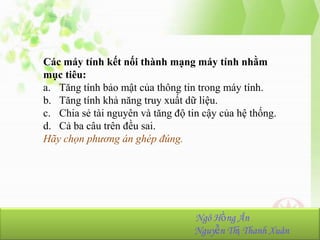

Các máy tính kết nối thành mạng máy tính nhằm
mục tiêu:
a. Tăng tính bảo mật của thông tin trong máy tính.
b. Tăng tính khả năng truy xuất dữ liệu.
c. Chia sẻ tài nguyên và tăng độ tin cậy của hệ thống.
d. Cả ba câu trên đều sai.
Hãy chọn phương án ghép đúng.

Ngô Hồng Ân

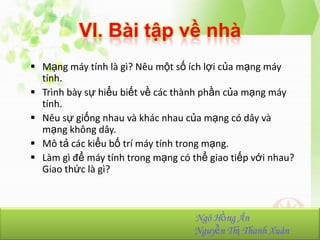

VI. Bài tập về nhà
 Mạng máy tính là gì? Nêu một số ích lợi của mạng máy
tính.
 Trình bày sự hiểu biết về các thành phần của mạng máy
tính.
 Nêu sự giống nhau và khác nhau của mạng có dây và
mạng không dây.
 Mô tả các kiểu bố trí máy tính trong mạng.
 Làm gì để máy tính trong mạng có thể giao tiếp với nhau?
Giao thức là gì?

Ngô Hồng Ân
