1. 2019 Presentation
Graph Convolutional Network (GCN)
Introduction to GCN
Donghyeon Kim
2019.05.07

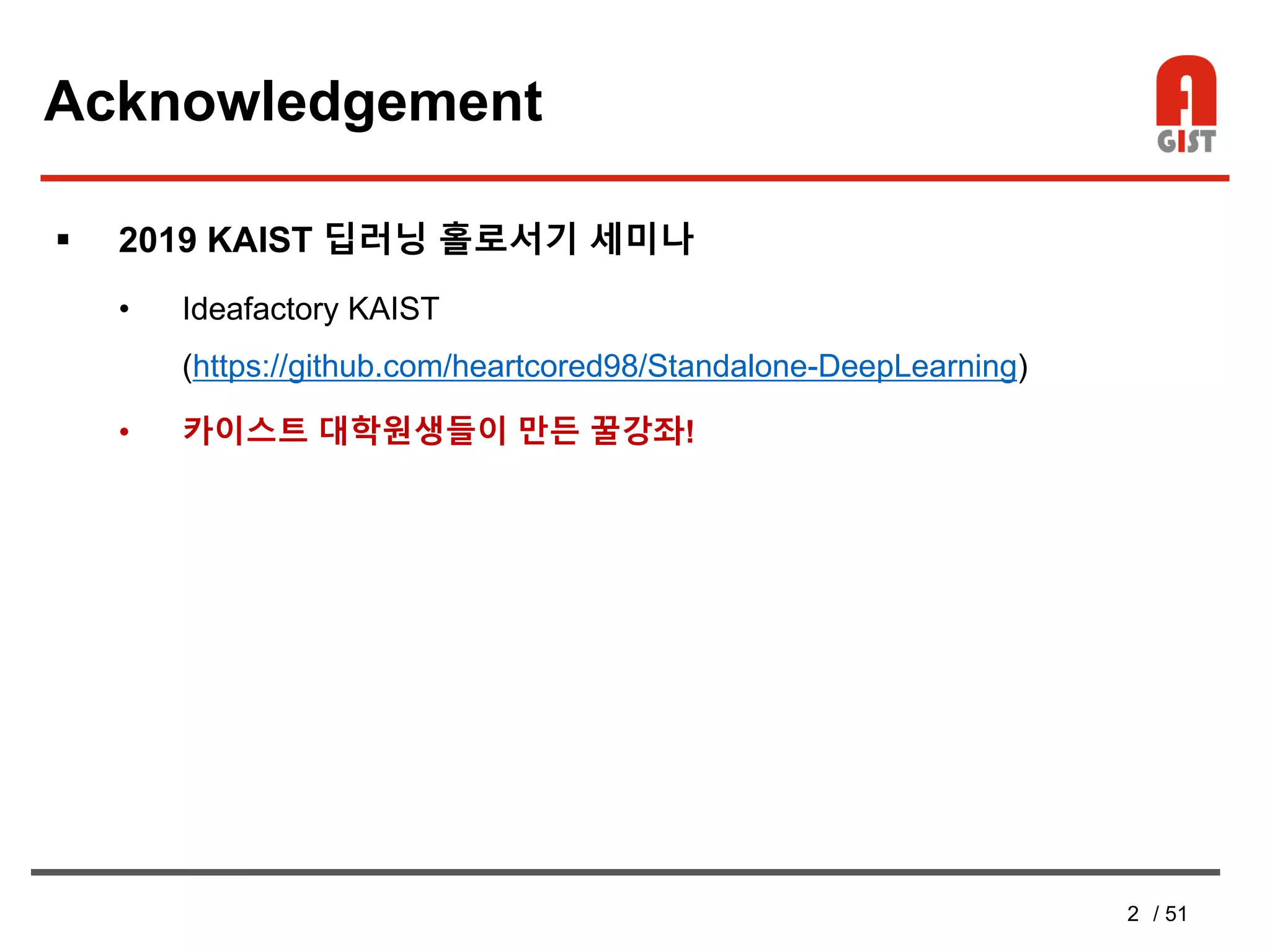

2. 2 / 51

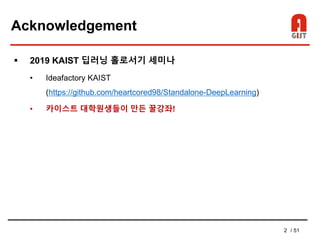

Acknowledgement
 2019 KAIST 딥러닝 홀로서기 세미나
• Ideafactory KAIST
(https://github.com/heartcored98/Standalone-DeepLearning)
• 카이스트 대학원생들이 만든 꿀강좌!

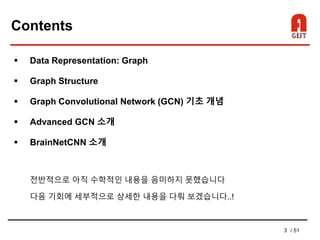

3. 3 / 51

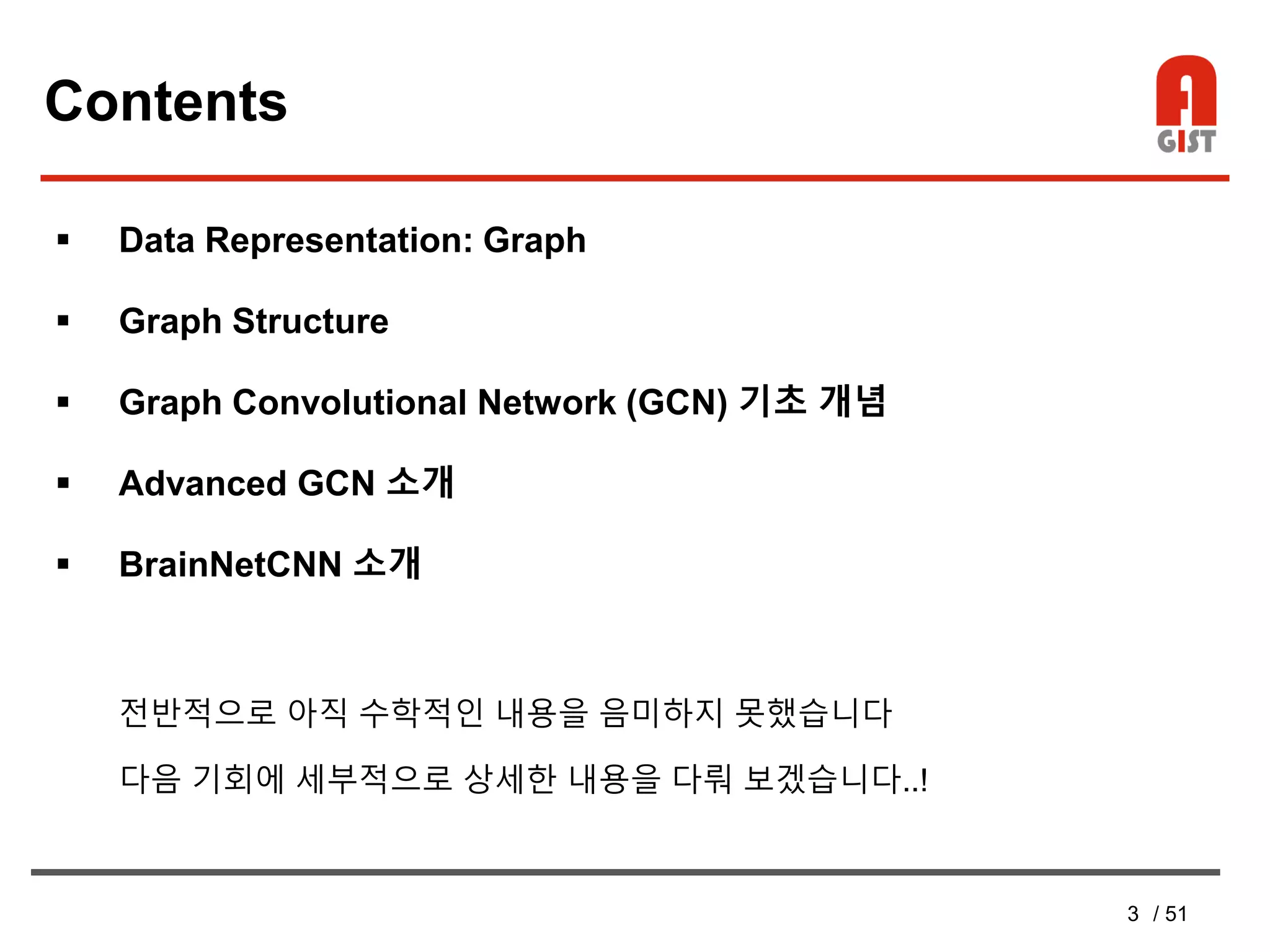

Contents
 Data Representation: Graph
 Graph Structure
 Graph Convolutional Network (GCN) 기초 개념
 Advanced GCN 소개
 BrainNetCNN 소개
전반적으로 아직 수학적인 내용을 음미하지 못했습니다
다음 기회에 세부적으로 상세한 내용을 다뤄 보겠습니다..!

4. 4 / 51

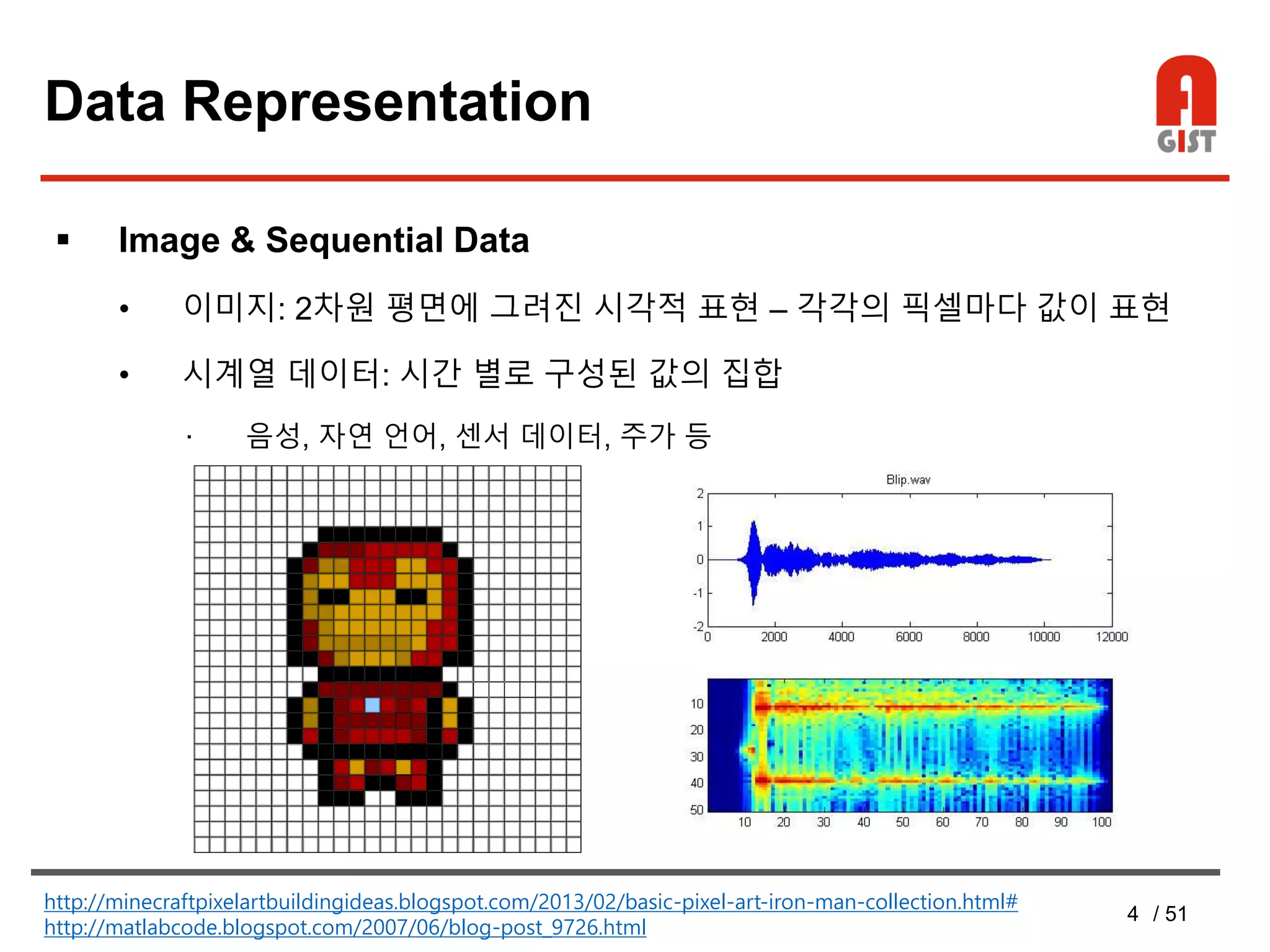

Data Representation
 Image & Sequential Data
• 이미지: 2차원 평면에 그려진 시각적 표현 – 각각의 픽셀마다 값이 표현
• 시계열 데이터: 시간 별로 구성된 값의 집합
· 음성, 자연 언어, 센서 데이터, 주가 등
http://minecraftpixelartbuildingideas.blogspot.com/2013/02/basic-pixel-art-iron-man-collection.html#
http://matlabcode.blogspot.com/2007/06/blog-post_9726.html

5. 5 / 51

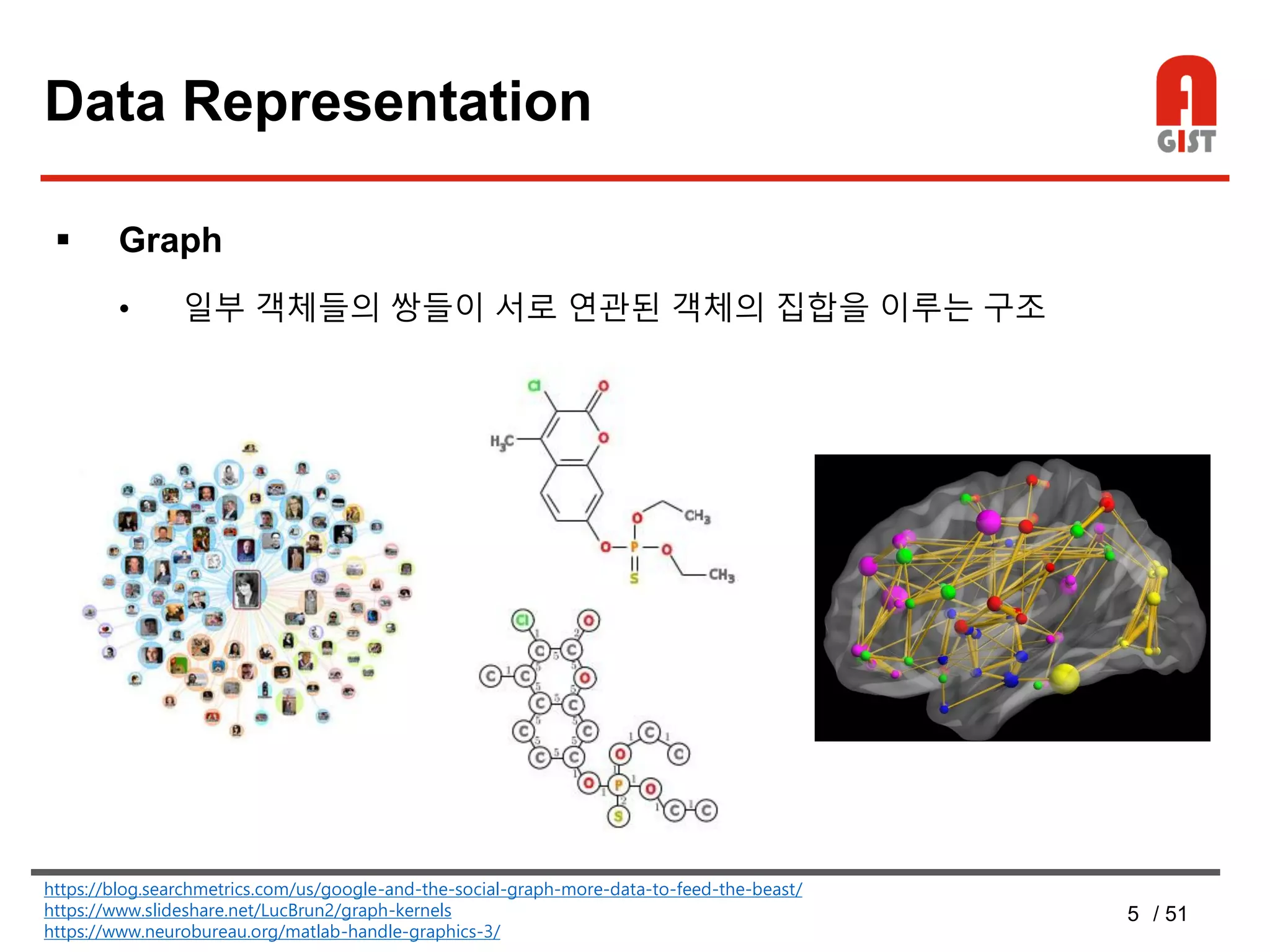

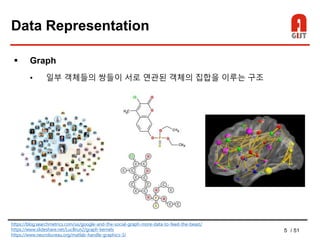

Data Representation
 Graph
• 일부 객체들의 쌍들이 서로 연관된 객체의 집합을 이루는 구조
https://blog.searchmetrics.com/us/google-and-the-social-graph-more-data-to-feed-the-beast/
https://www.slideshare.net/LucBrun2/graph-kernels
https://www.neurobureau.org/matlab-handle-graphics-3/

6. 6 / 51

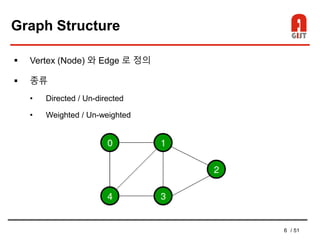

Graph Structure
 Vertex (Node) 와 Edge 로 정의
 종류
• Directed / Un-directed
• Weighted / Un-weighted

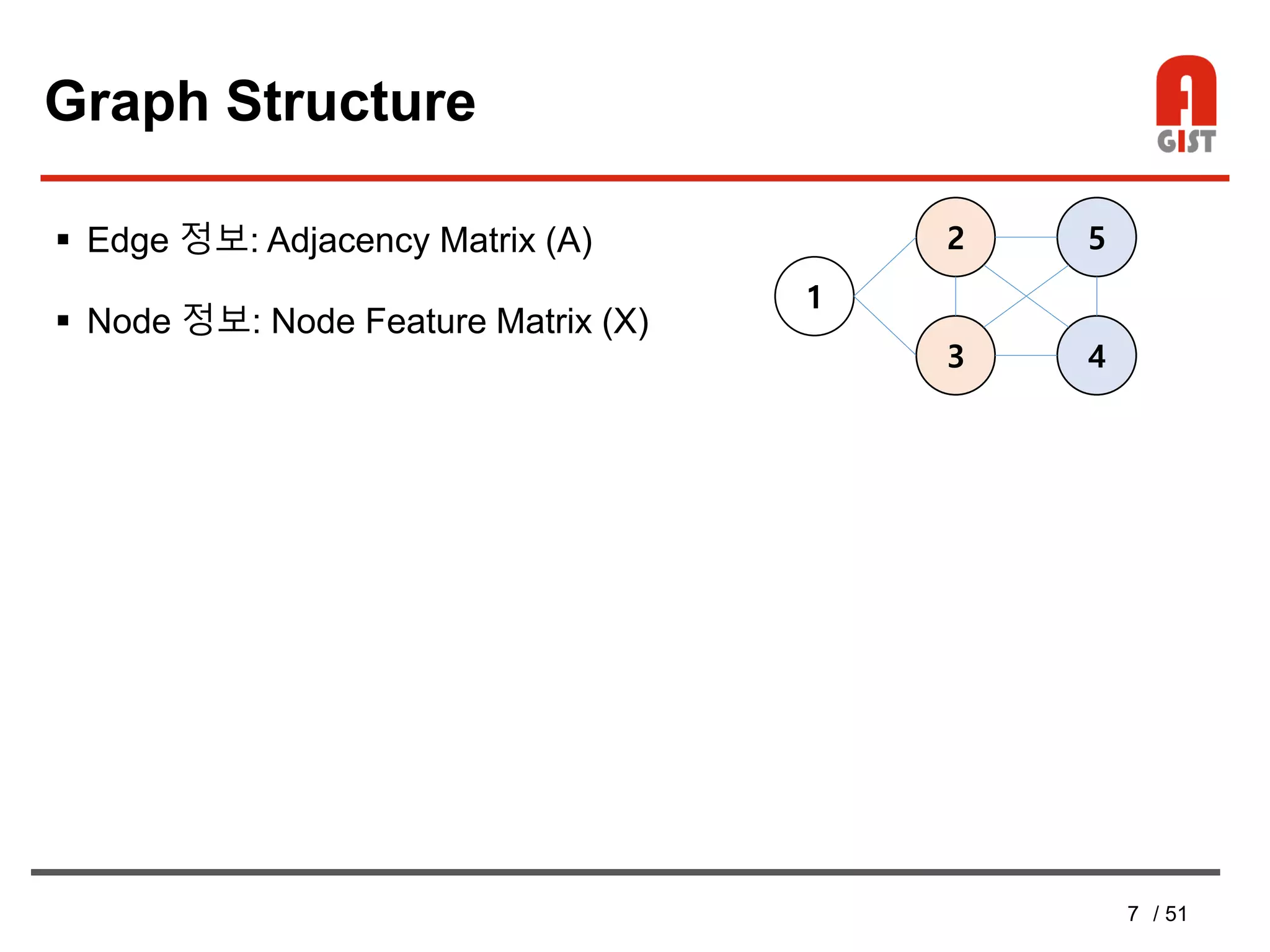

7. 7 / 51
Graph Structure
 Edge 정보: Adjacency Matrix (A)
 Node 정보: Node Feature Matrix (X)
1
2
3
5
4

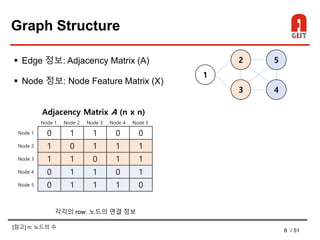

8. 8 / 51

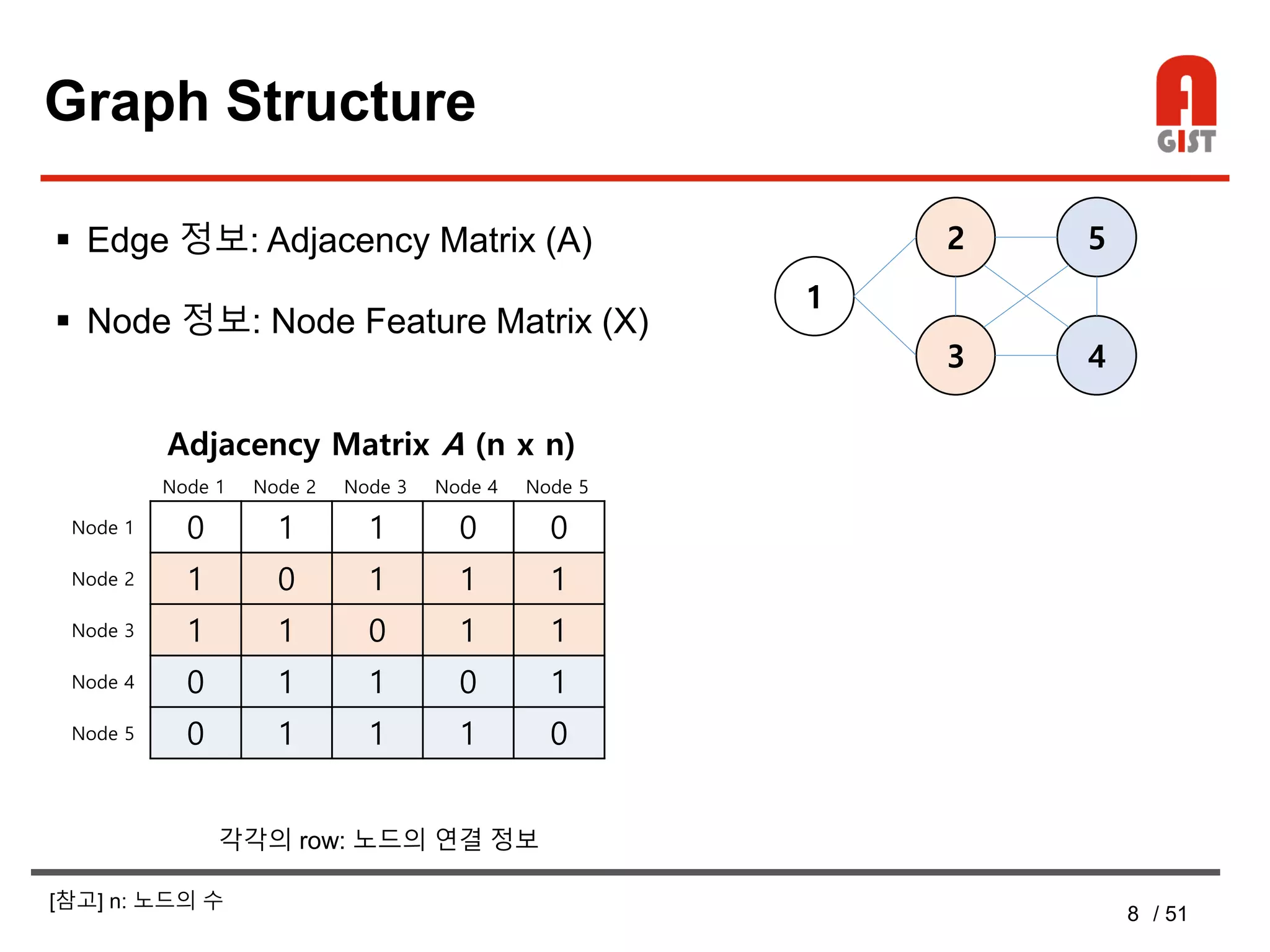

Graph Structure
 Edge 정보: Adjacency Matrix (A)
 Node 정보: Node Feature Matrix (X)
1
2
3
5
4
0 1 1 0 0
1 0 1 1 1
1 1 0 1 1
0 1 1 0 1
0 1 1 1 0
Adjacency Matrix A (n x n)
Node 1
Node 2
Node 3
Node 4
Node 5
Node 1 Node 2 Node 3 Node 4 Node 5
각각의 row: 노드의 연결 정보
[참고] n: 노드의 수

9. 9 / 51

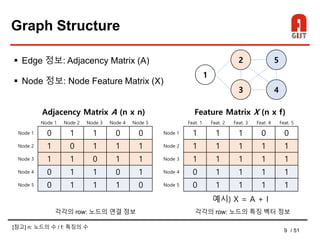

Graph Structure
 Edge 정보: Adjacency Matrix (A)
 Node 정보: Node Feature Matrix (X)
1
2
3
5
4
0 1 1 0 0
1 0 1 1 1
1 1 0 1 1
0 1 1 0 1
0 1 1 1 0
1 1 1 0 0
1 1 1 1 1
1 1 1 1 1
0 1 1 1 1
0 1 1 1 1
Adjacency Matrix A (n x n) Feature Matrix X (n x f)
Node 1
Node 2
Node 3
Node 4
Node 5
Node 1 Node 2 Node 3 Node 4 Node 5
예시) X = A + I
Node 1
Node 2
Node 3
Node 4
Node 5
Feat. 1 Feat. 2 Feat. 3 Feat. 4 Feat. 5
각각의 row: 노드의 연결 정보 각각의 row: 노드의 특징 벡터 정보
[참고] n: 노드의 수 / f: 특징의 수

10. 10/ 51

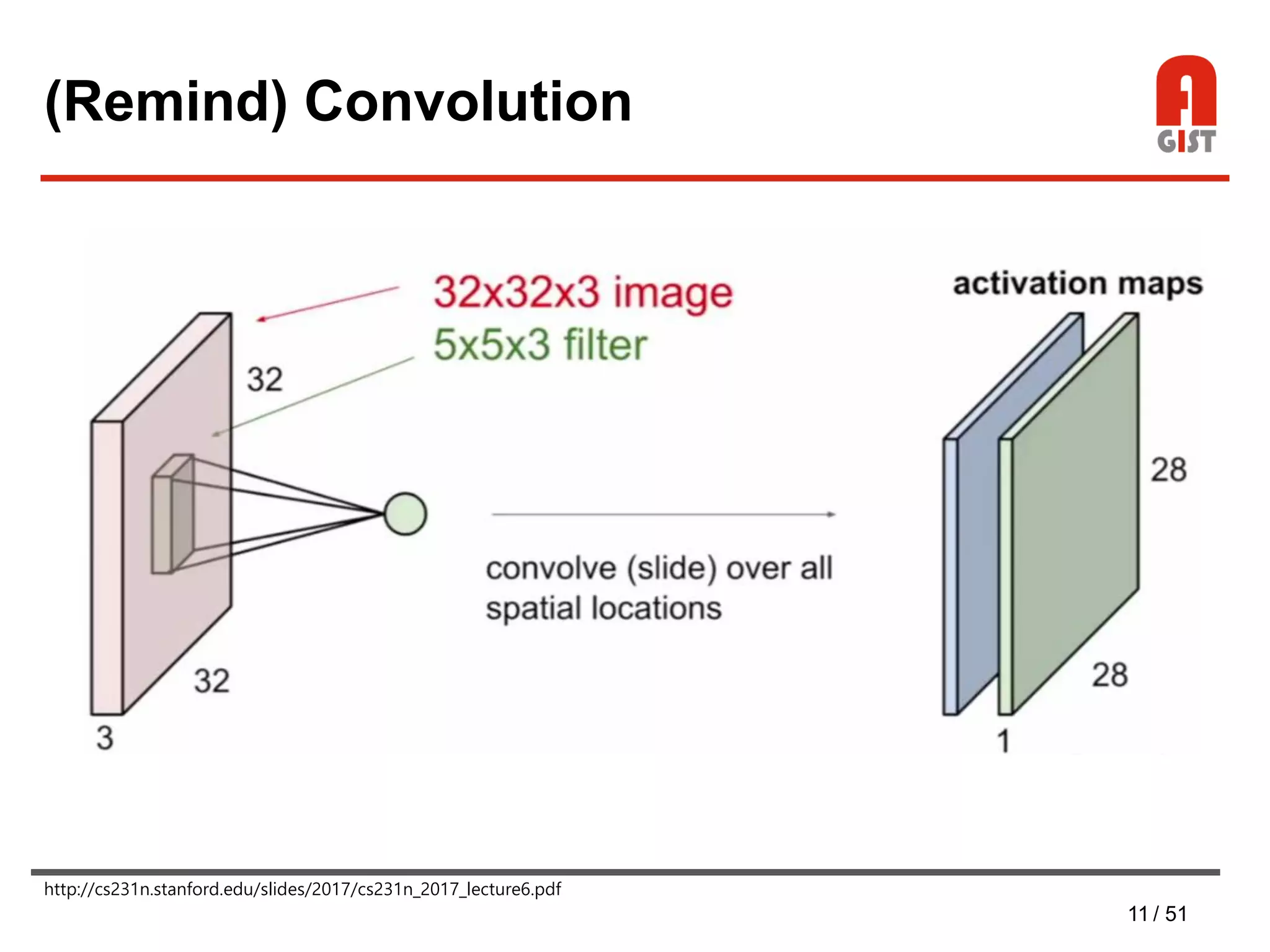

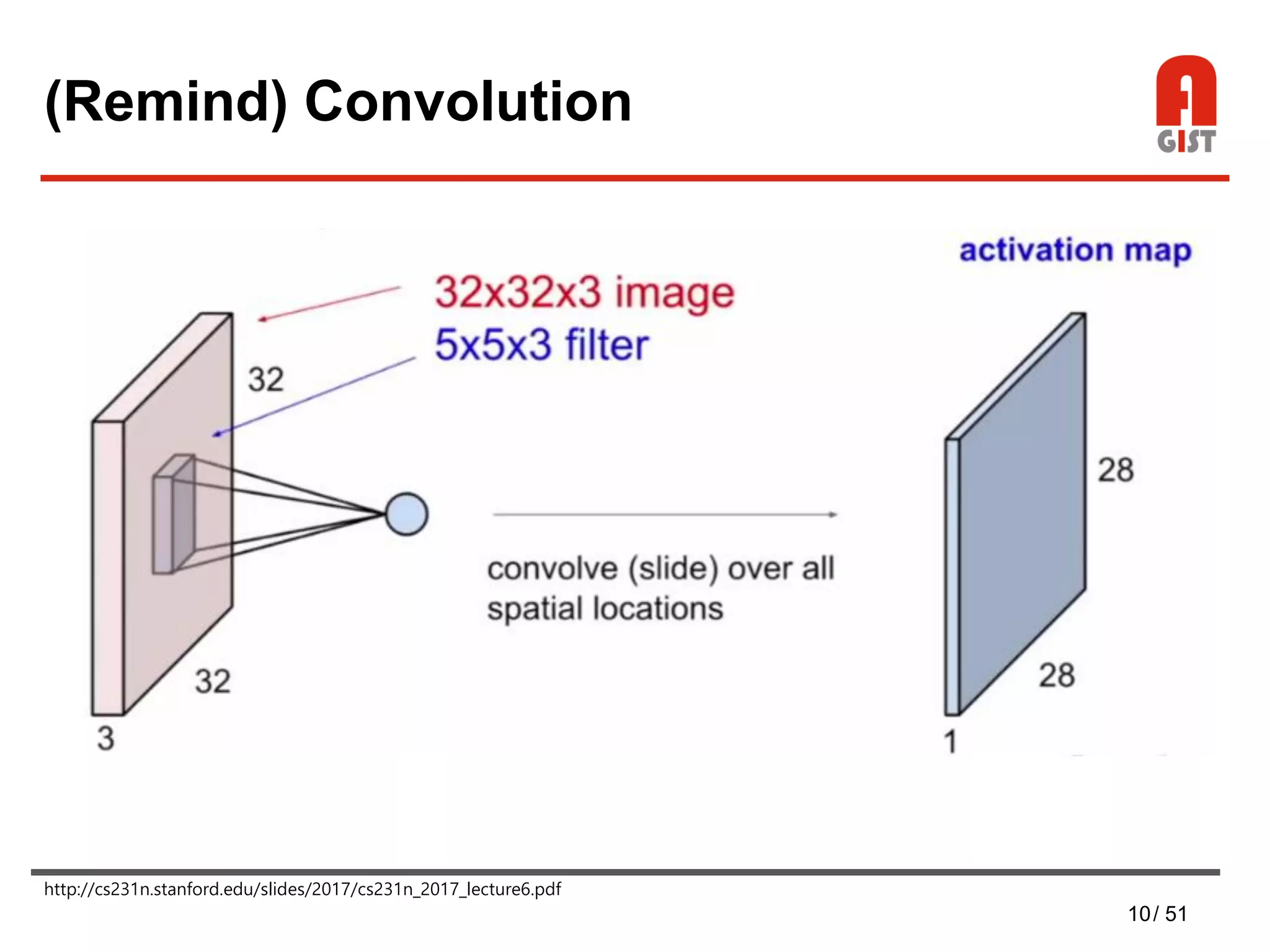

(Remind) Convolution
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture6.pdf

11. 11 / 51
(Remind) Convolution
http://cs231n.stanford.edu/slides/2017/cs231n_2017_lecture6.pdf

12. 12/ 51

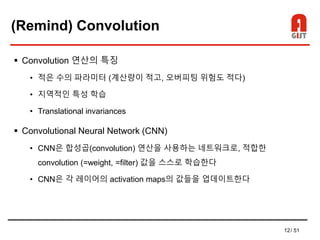

(Remind) Convolution
 Convolution 연산의 특징
• 적은 수의 파라미터 (계산량이 적고, 오버피팅 위험도 적다)
• 지역적인 특성 학습
• Translational invariances
 Convolutional Neural Network (CNN)
• CNN은 합성곱(convolution) 연산을 사용하는 네트워크로, 적합한
convolution (=weight, =filter) 값을 스스로 학습한다
• CNN은 각 레이어의 activation maps의 값들을 업데이트한다

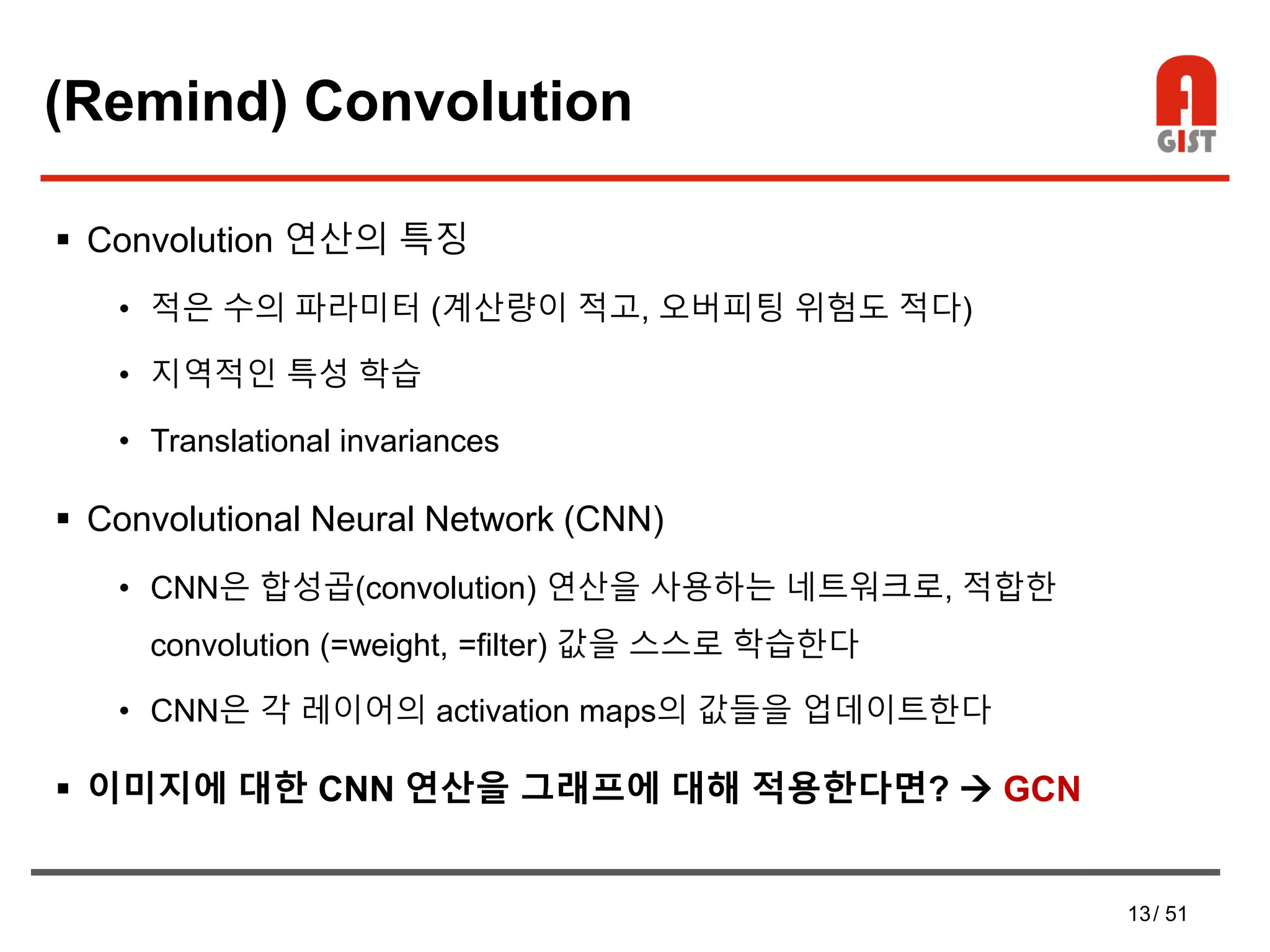

13. 13/ 51
(Remind) Convolution
 Convolution 연산의 특징
• 적은 수의 파라미터 (계산량이 적고, 오버피팅 위험도 적다)
• 지역적인 특성 학습
• Translational invariances
 Convolutional Neural Network (CNN)
• CNN은 합성곱(convolution) 연산을 사용하는 네트워크로, 적합한
convolution (=weight, =filter) 값을 스스로 학습한다
• CNN은 각 레이어의 activation maps의 값들을 업데이트한다
 이미지에 대한 CNN 연산을 그래프에 대해 적용한다면?  GCN

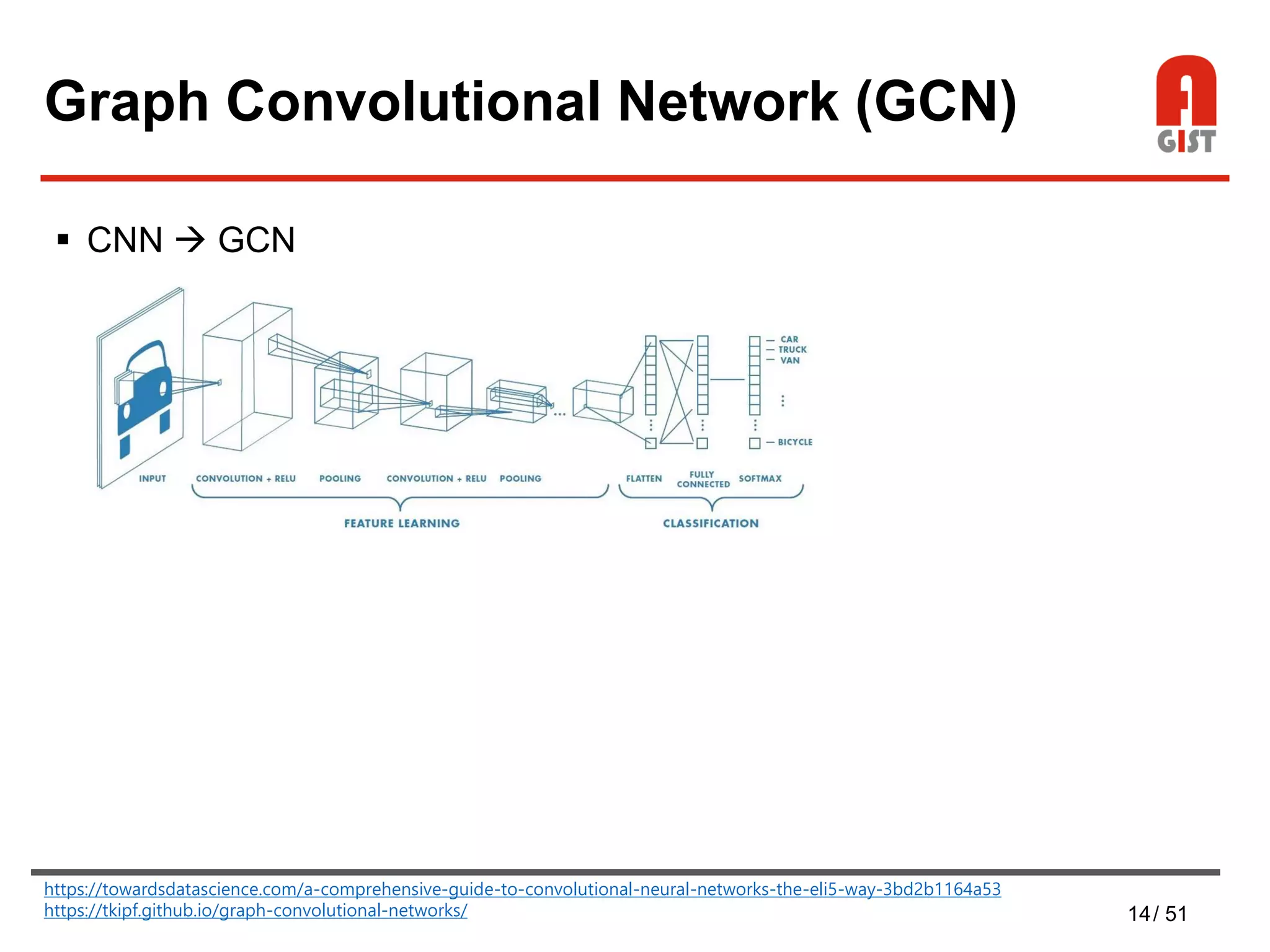

14. 14/ 51

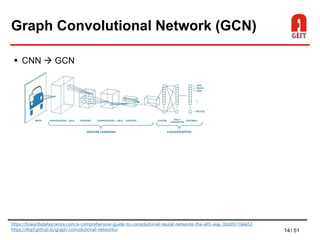

Graph Convolutional Network (GCN)
 CNN  GCN
https://towardsdatascience.com/a-comprehensive-guide-to-convolutional-neural-networks-the-eli5-way-3bd2b1164a53
https://tkipf.github.io/graph-convolutional-networks/

15. 15/ 51

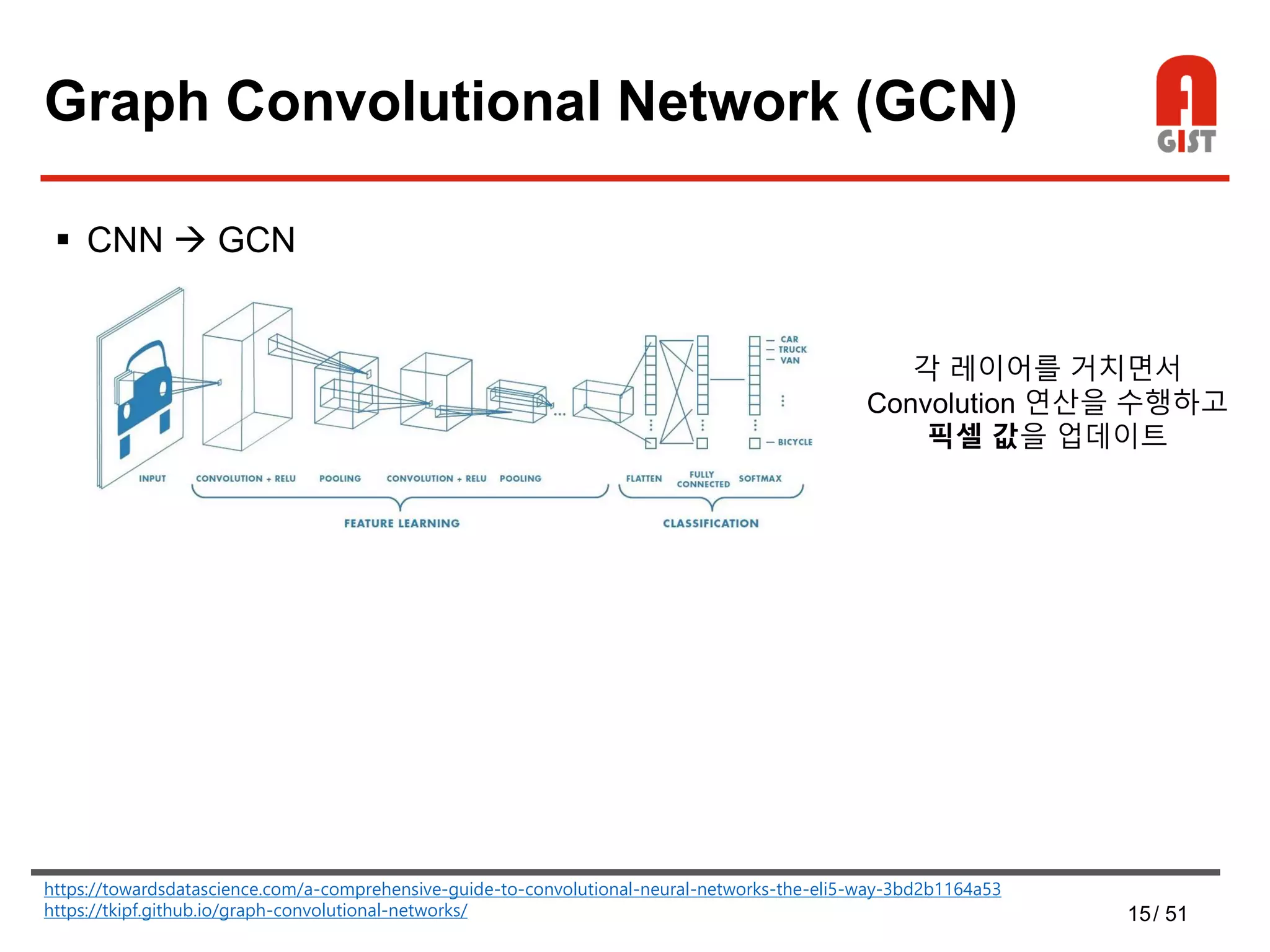

Graph Convolutional Network (GCN)
 CNN  GCN
https://towardsdatascience.com/a-comprehensive-guide-to-convolutional-neural-networks-the-eli5-way-3bd2b1164a53
https://tkipf.github.io/graph-convolutional-networks/
각 레이어를 거치면서
Convolution 연산을 수행하고
픽셀 값을 업데이트

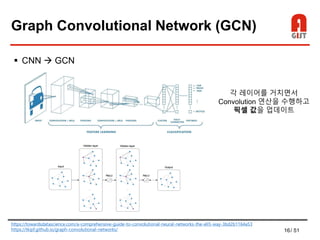

16. 16/ 51
Graph Convolutional Network (GCN)
 CNN  GCN
https://towardsdatascience.com/a-comprehensive-guide-to-convolutional-neural-networks-the-eli5-way-3bd2b1164a53
https://tkipf.github.io/graph-convolutional-networks/
각 레이어를 거치면서
Convolution 연산을 수행하고
픽셀 값을 업데이트

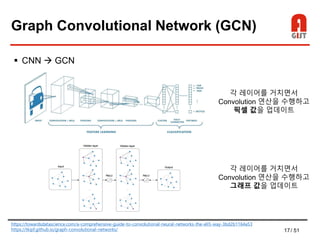

17. 17/ 51
Graph Convolutional Network (GCN)
 CNN  GCN
https://towardsdatascience.com/a-comprehensive-guide-to-convolutional-neural-networks-the-eli5-way-3bd2b1164a53
https://tkipf.github.io/graph-convolutional-networks/
각 레이어를 거치면서
Convolution 연산을 수행하고
픽셀 값을 업데이트
각 레이어를 거치면서
Convolution 연산을 수행하고
그래프 값을 업데이트

18. 18/ 51

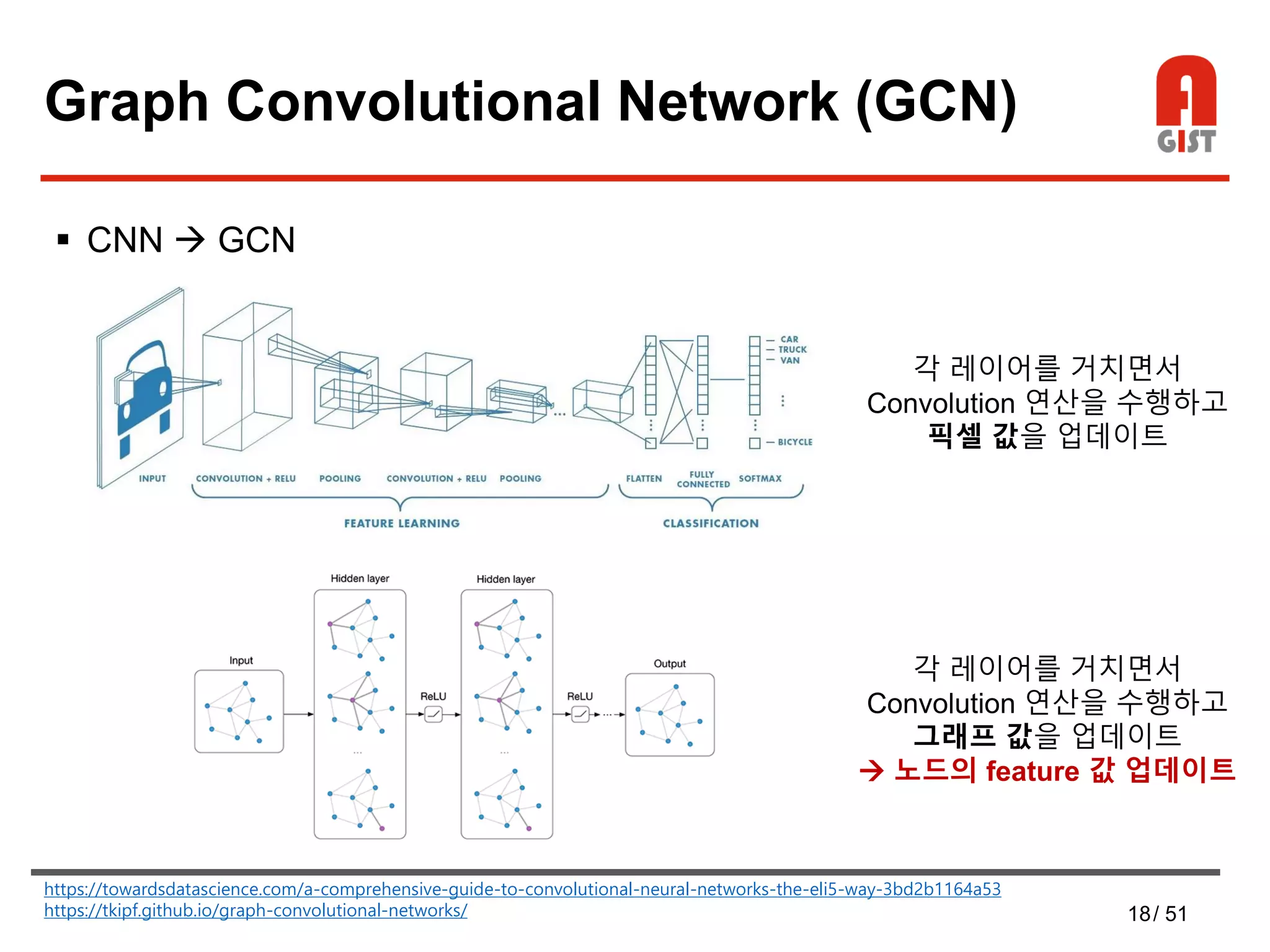

Graph Convolutional Network (GCN)
 CNN  GCN
https://towardsdatascience.com/a-comprehensive-guide-to-convolutional-neural-networks-the-eli5-way-3bd2b1164a53
https://tkipf.github.io/graph-convolutional-networks/
각 레이어를 거치면서
Convolution 연산을 수행하고
픽셀 값을 업데이트
각 레이어를 거치면서
Convolution 연산을 수행하고
그래프 값을 업데이트
 노드의 feature 값 업데이트

19. 19/ 51

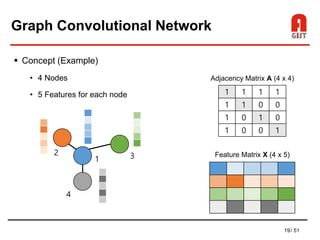

Graph Convolutional Network
 Concept (Example)
• 4 Nodes
• 5 Features for each node 1 1 1 1
1 1 0 0
1 0 1 0
1 0 0 1
Adjacency Matrix A (4 x 4)
Feature Matrix X (4 x 5)
1
2 3
4

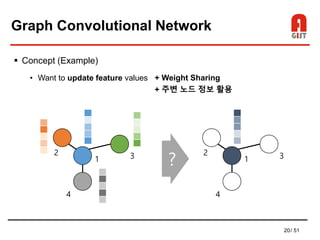

20. 20/ 51

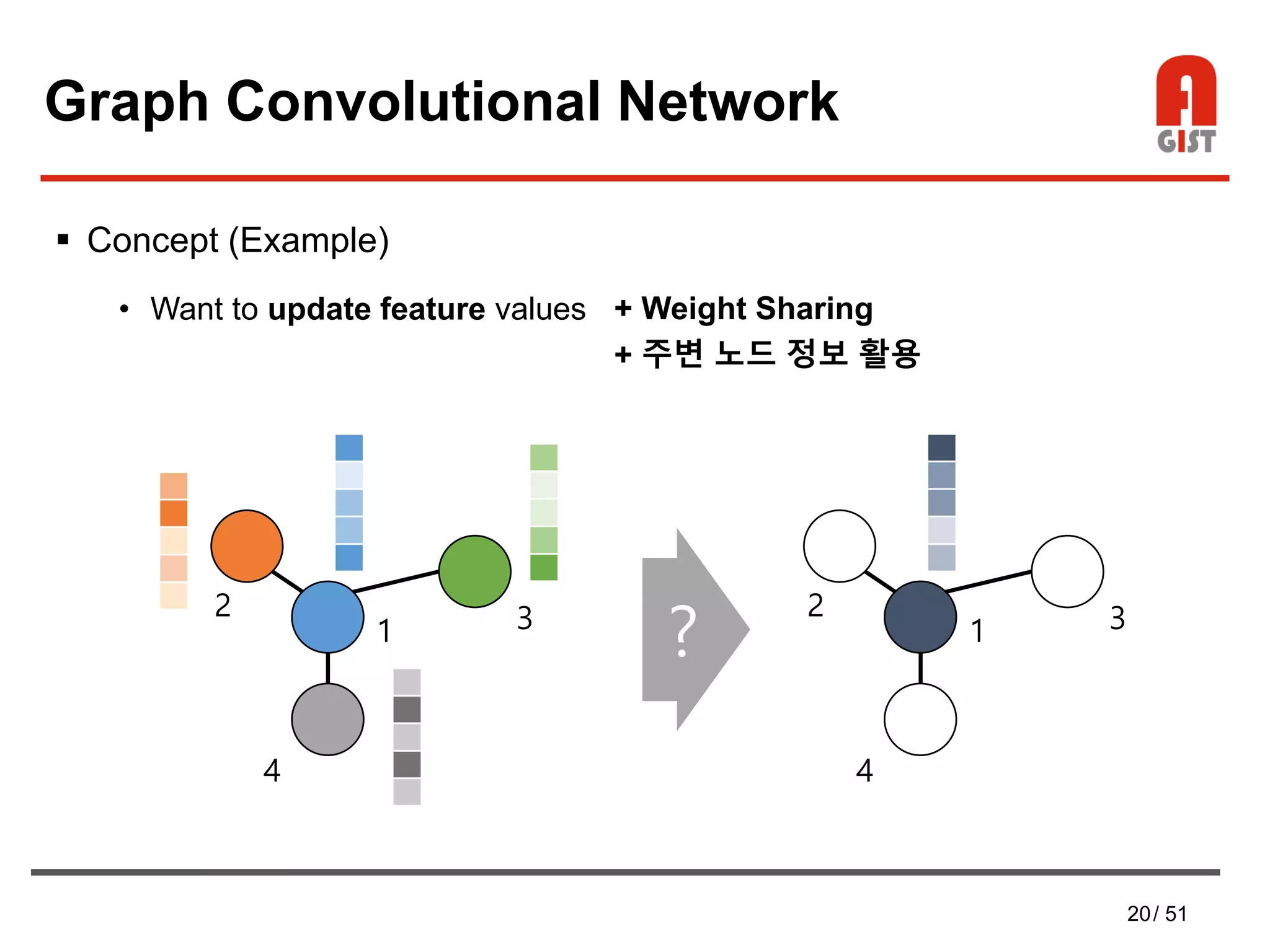

Graph Convolutional Network
 Concept (Example)
• Want to update feature values
1
2 3
4
1
2 3
4
?
+ Weight Sharing
+ 주변 노드 정보 활용

21. 21/ 51

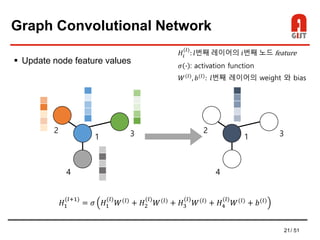

Graph Convolutional Network
 Update node feature values
1
2 3
4
1
2 3
4
𝐻1
(𝑙+1)
= 𝜎 𝐻1
(𝑙)
𝑊(𝑙)
+ 𝐻2
(𝑙)
𝑊(𝑙)
+ 𝐻3
(𝑙)
𝑊(𝑙)
+ 𝐻4
(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
𝐻𝑖
(𝑙)
: 𝑙번째 레이어의 𝑖번째 노드 feature
𝜎 ∙ : activation function
𝑊(𝑙)
, 𝑏(𝑙)
: 𝑙번째 레이어의 weight 와 bias

22. 22/ 51

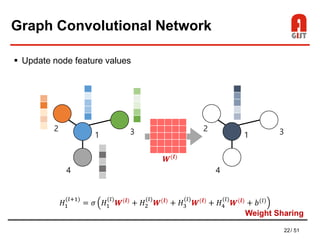

Graph Convolutional Network
 Update node feature values
𝐻1
(𝑙+1)
= 𝜎 𝐻1
(𝑙)
𝑾(𝒍)
+ 𝐻2
(𝑙)
𝑾(𝒍)
+ 𝐻3
(𝑙)
𝑾(𝒍)
+ 𝐻4
(𝑙)
𝑾(𝒍)
+ 𝑏(𝑙)
Weight Sharing
𝑾(𝒍)
1
2 3
4
1
2 3
4

23. 23/ 51
Graph Convolutional Network
 Update node feature values
1
2 3
4
1
2 3
4
𝐻2
(𝑙+1)
= 𝜎 𝐻1
(𝑙)
𝑊(𝑙)
+ 𝐻2
(𝑙)
𝑊(𝑙)
+ 𝐻3
(𝑙)
𝑊(𝑙)
+ 𝐻4
(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
𝑊(𝑙)

24. 24/ 51

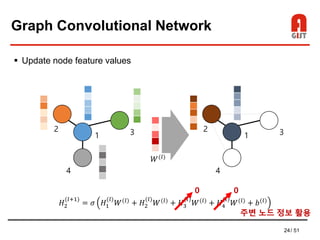

Graph Convolutional Network
 Update node feature values
1
2 3
4
1
2 3
4
𝐻2
(𝑙+1)
= 𝜎 𝐻1
(𝑙)
𝑊(𝑙)
+ 𝐻2
(𝑙)
𝑊(𝑙)
+ 𝐻3
(𝑙)
𝑊(𝑙)
+ 𝐻4
(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
0 0
주변 노드 정보 활용
𝑊(𝑙)

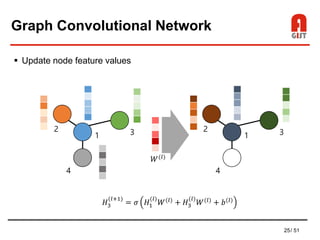

25. 25/ 51
Graph Convolutional Network
 Update node feature values
1
2 3
4
1
2 3
4
𝐻3
(𝑙+1)
= 𝜎 𝐻1
(𝑙)
𝑊(𝑙)
+ 𝐻3
(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
𝑊(𝑙)

26. 26/ 51

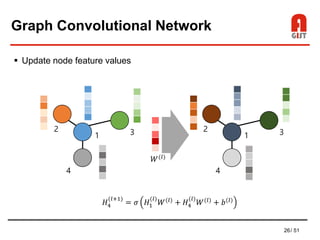

Graph Convolutional Network
 Update node feature values
1
2 3
4
1
2 3
4
𝐻4
(𝑙+1)
= 𝜎 𝐻1
(𝑙)
𝑊(𝑙)
+ 𝐻4
(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
𝑊(𝑙)

27. 27/ 51

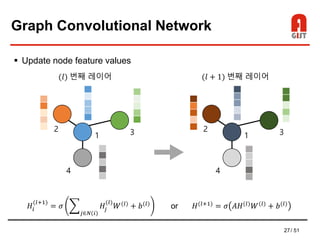

Graph Convolutional Network
 Update node feature values
1
2 3
4
1
2 3
4
𝐻𝑖
(𝑙+1)
= 𝜎 ෍
𝑗∈𝑁(𝑖)
𝐻𝑗
(𝑙)
𝑊(𝑙) + 𝑏(𝑙)
𝐻(𝑙+1) = 𝜎 𝐴𝐻(𝑙) 𝑊(𝑙) + 𝑏(𝑙)
(𝑙 + 1) 번째 레이어(𝑙) 번째 레이어
or

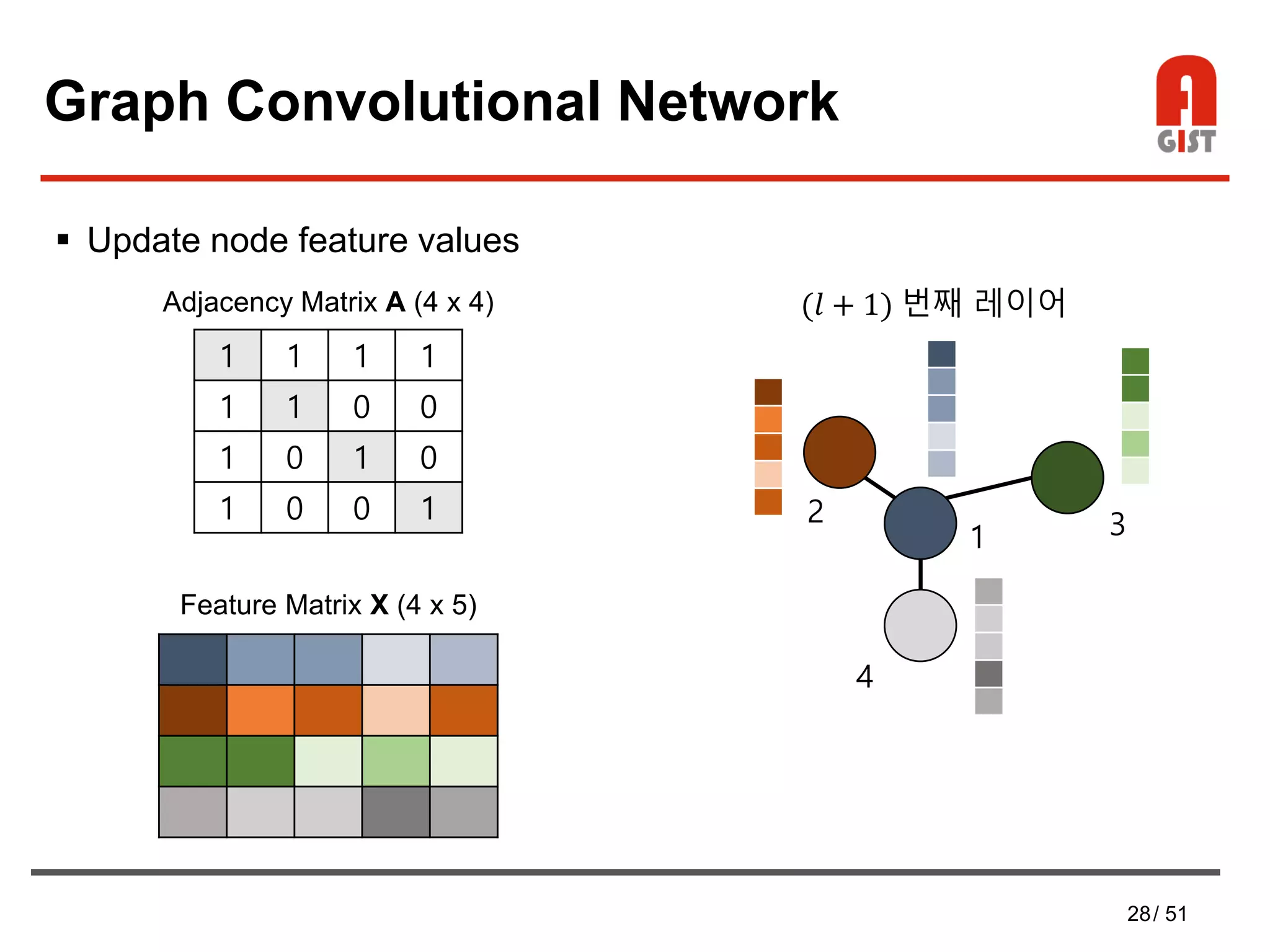

28. 28/ 51
Graph Convolutional Network
 Update node feature values
1
2 3
4
(𝑙 + 1) 번째 레이어
1 1 1 1
1 1 0 0
1 0 1 0
1 0 0 1
Adjacency Matrix A (4 x 4)
Feature Matrix X (4 x 5)

29. 29/ 51
Graph Convolutional Network

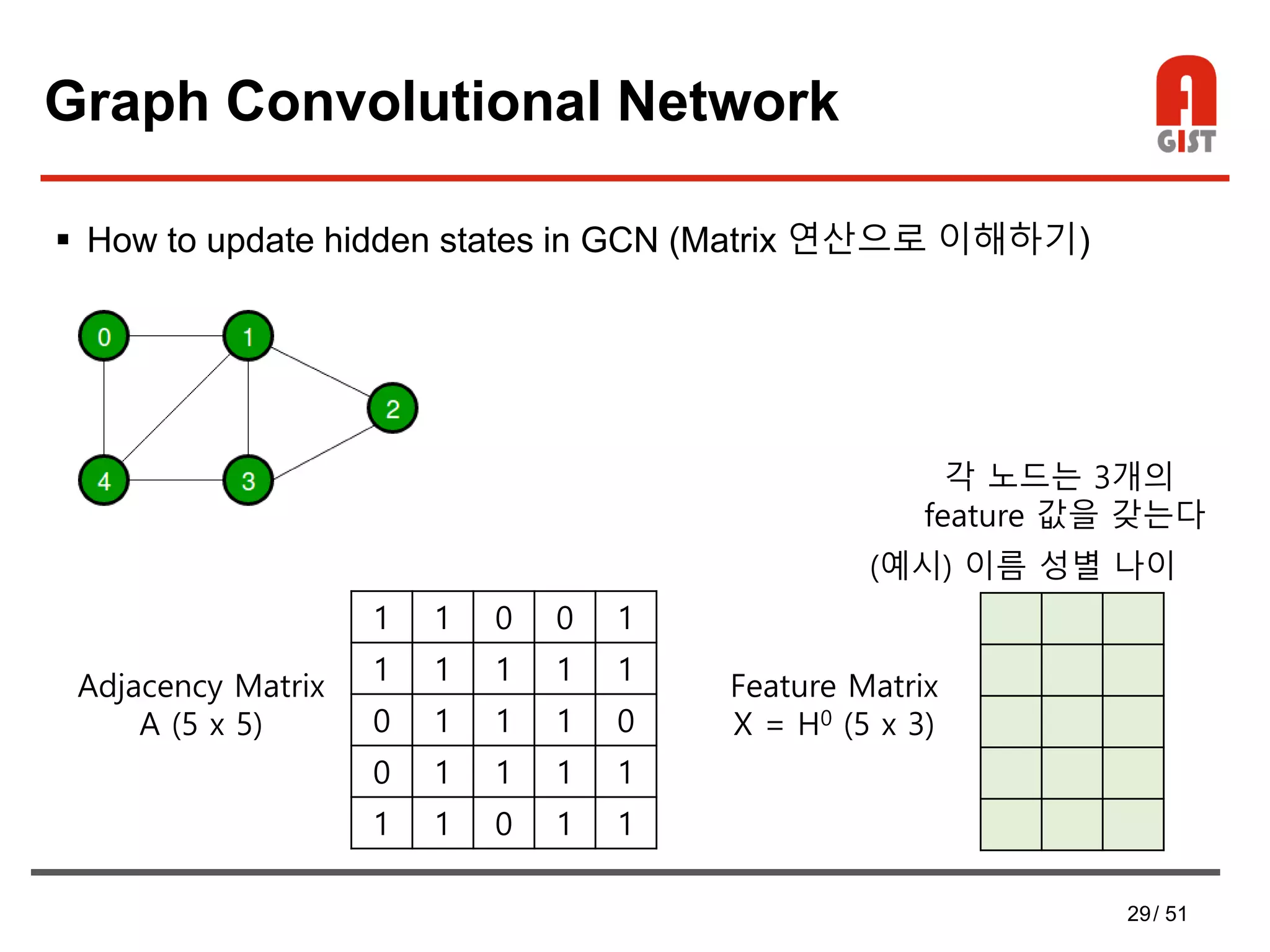

 How to update hidden states in GCN (Matrix 연산으로 이해하기)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
Adjacency Matrix
A (5 x 5)
Feature Matrix
X = H0 (5 x 3)
(예시) 이름 성별 나이
각 노드는 3개의
feature 값을 갖는다

30. 30/ 51

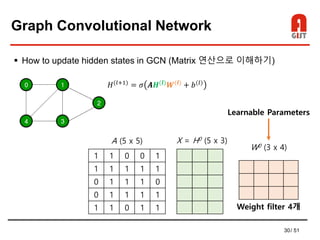

Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
A (5 x 5) X = H0 (5 x 3)
W0 (3 x 4)
Weight filter 4개
𝐻(𝑙+1)
= 𝜎 𝑨𝑯(𝒍)
𝑾(𝒍)
+ 𝑏(𝑙)
Learnable Parameters

31. 31/ 51

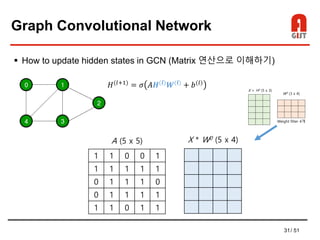

Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
A (5 x 5) X * W0 (5 x 4)
𝐻(𝑙+1)
= 𝜎 𝐴𝑯(𝒍)
𝑾(𝒍)
+ 𝑏(𝑙)

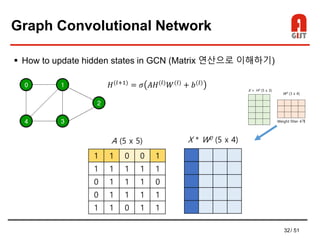

32. 32/ 51

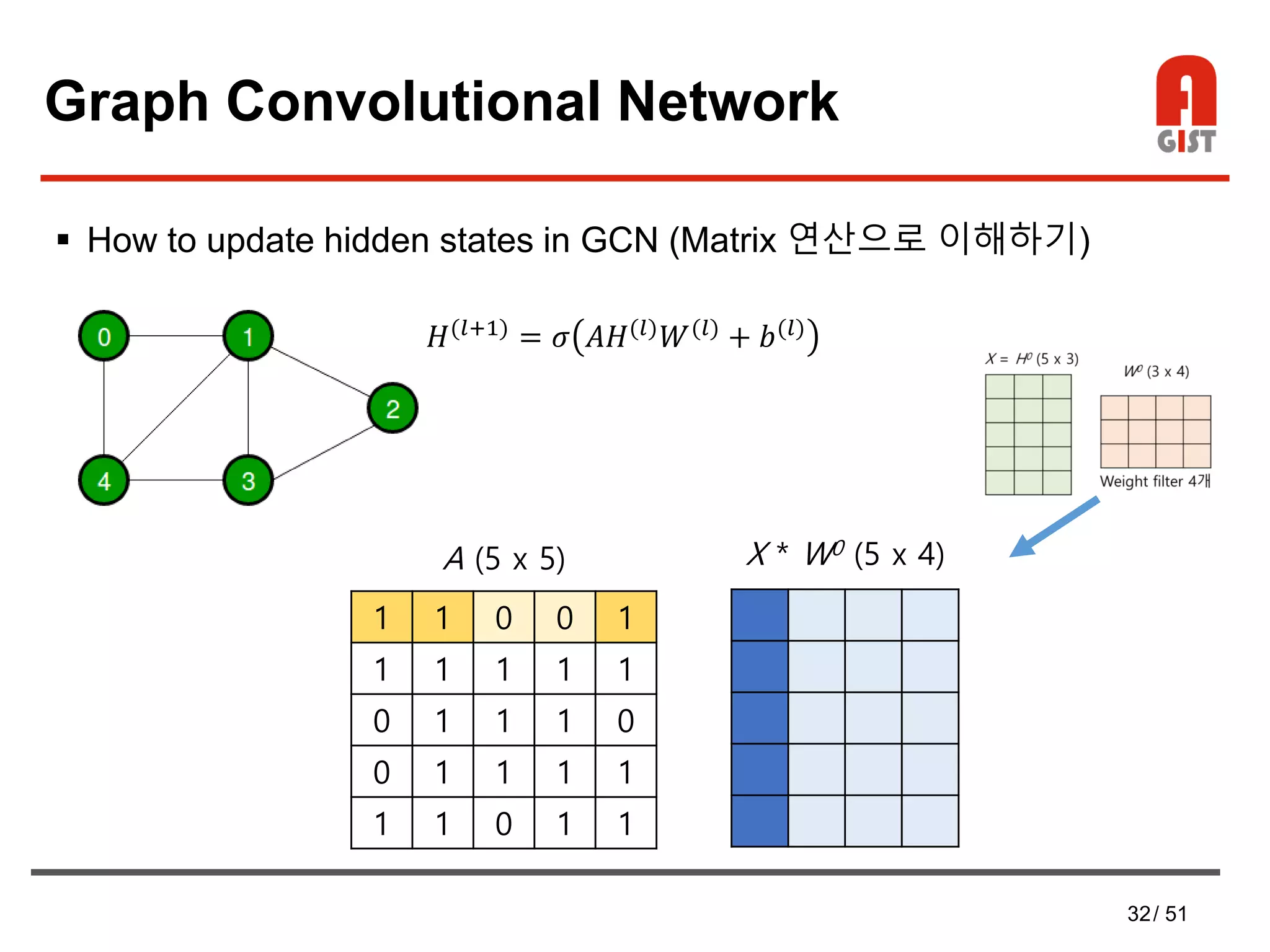

Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
A (5 x 5) X * W0 (5 x 4)
𝐻(𝑙+1)
= 𝜎 𝐴𝐻(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)

33. 33/ 51

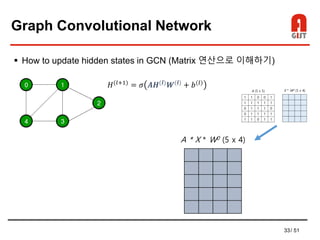

Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
A * X * W0 (5 x 4)
𝐻(𝑙+1)
= 𝜎 𝑨𝑯(𝒍)
𝑾(𝒍)
+ 𝑏(𝑙)

34. 34/ 51

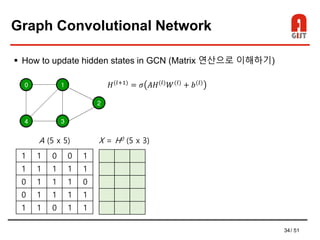

Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
A (5 x 5) X = H0 (5 x 3)
𝐻(𝑙+1)
= 𝜎 𝐴𝐻(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)

35. 35/ 51

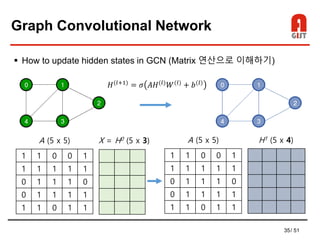

Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
A (5 x 5) X = H0 (5 x 3)
𝐻(𝑙+1)
= 𝜎 𝐴𝐻(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
1 1 0 0 1
1 1 1 1 1
0 1 1 1 0
0 1 1 1 1
1 1 0 1 1
A (5 x 5) H1 (5 x 4)

36. 36/ 51
Graph Convolutional Network
 How to update hidden states in GCN (Matrix 연산으로 이해하기)
𝐻(𝑙+1)
= 𝜎 𝐴𝐻(𝑙)
𝑊(𝑙)
+ 𝑏(𝑙)
Adjacency Matrix
A (n x n)
Feature Matrix
X (n x f)
Weight Matrix
W (f x d)
(참고) n: 노드의 수 / f: 특징 수 / d: 필터수 (depth)
결국 d가 다음 레이어의 f 값이 된다

37. 37/ 51
Graph Convolutional Network
 Readout: Permutation Invariance
노드 순서에 따라 값의 변동이 있을 수 있다
a
b
c
a b c d
d c a b
c
a
b

38. 38/ 51

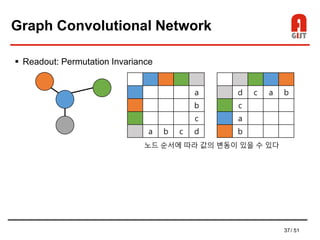

Graph Convolutional Network
 Readout: Permutation Invariance
노드 순서에 따라 값의 변동이 있을 수 있다
𝑧 𝐺 = 𝜎 ෍
𝑖∈𝐺
𝑀𝐿𝑃(𝐻𝑖
(𝑙)
)
Readout 방법 중 한가지: Node-wise summation
a
b
c
a b c d
d c a b
c
a
b

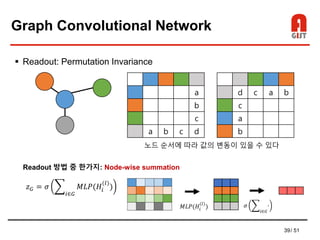

39. 39/ 51
Graph Convolutional Network
 Readout: Permutation Invariance
a
b
c
a b c d
d c a b
c
a
b
노드 순서에 따라 값의 변동이 있을 수 있다
𝑧 𝐺 = 𝜎 ෍
𝑖∈𝐺
𝑀𝐿𝑃(𝐻𝑖
(𝑙)
)
Readout 방법 중 한가지: Node-wise summation
𝑀𝐿𝑃(𝐻𝑖
(𝑙)
) 𝜎 ෍
𝑖∈𝐺
∙

40. 40/ 51
Graph Convolutional Network

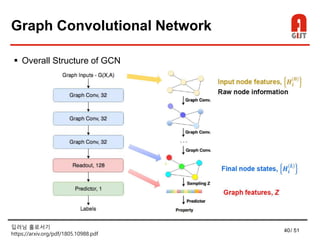

 Overall Structure of GCN
딥러닝 홀로서기
https://arxiv.org/pdf/1805.10988.pdf

41. 41/ 51

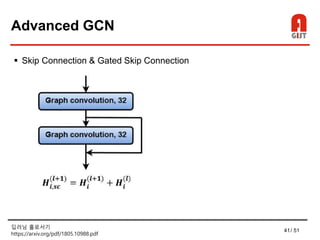

Advanced GCN
 Skip Connection & Gated Skip Connection
딥러닝 홀로서기
https://arxiv.org/pdf/1805.10988.pdf

42. 42/ 51

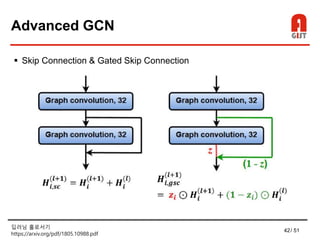

Advanced GCN
 Skip Connection & Gated Skip Connection
딥러닝 홀로서기
https://arxiv.org/pdf/1805.10988.pdf

43. 43/ 51

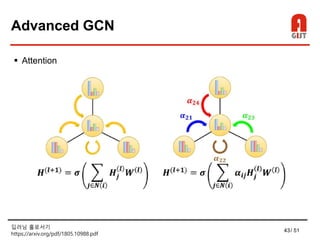

Advanced GCN
 Attention
딥러닝 홀로서기
https://arxiv.org/pdf/1805.10988.pdf

44. 44/ 51

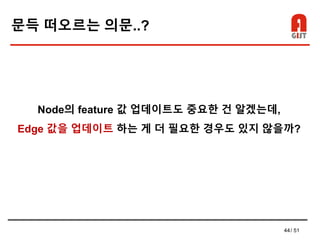

문득 떠오르는 의문..?
Node의 feature 값 업데이트도 중요한 건 알겠는데,
Edge 값을 업데이트 하는 게 더 필요한 경우도 있지 않을까?

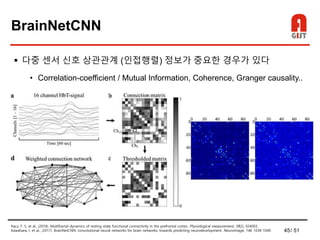

45. 45/ 51
BrainNetCNN
 다중 센서 신호 상관관계 (인접행렬) 정보가 중요한 경우가 있다
• Correlation-coefficient / Mutual Information, Coherence, Granger causality..
Racz, F. S. et al., (2018). Multifractal dynamics of resting-state functional connectivity in the prefrontal cortex. Physiological measurement, 39(2), 024003.
Kawahara, J. et al., (2017). BrainNetCNN: convolutional neural networks for brain networks; towards predicting neurodevelopment. NeuroImage, 146, 1038-1049.

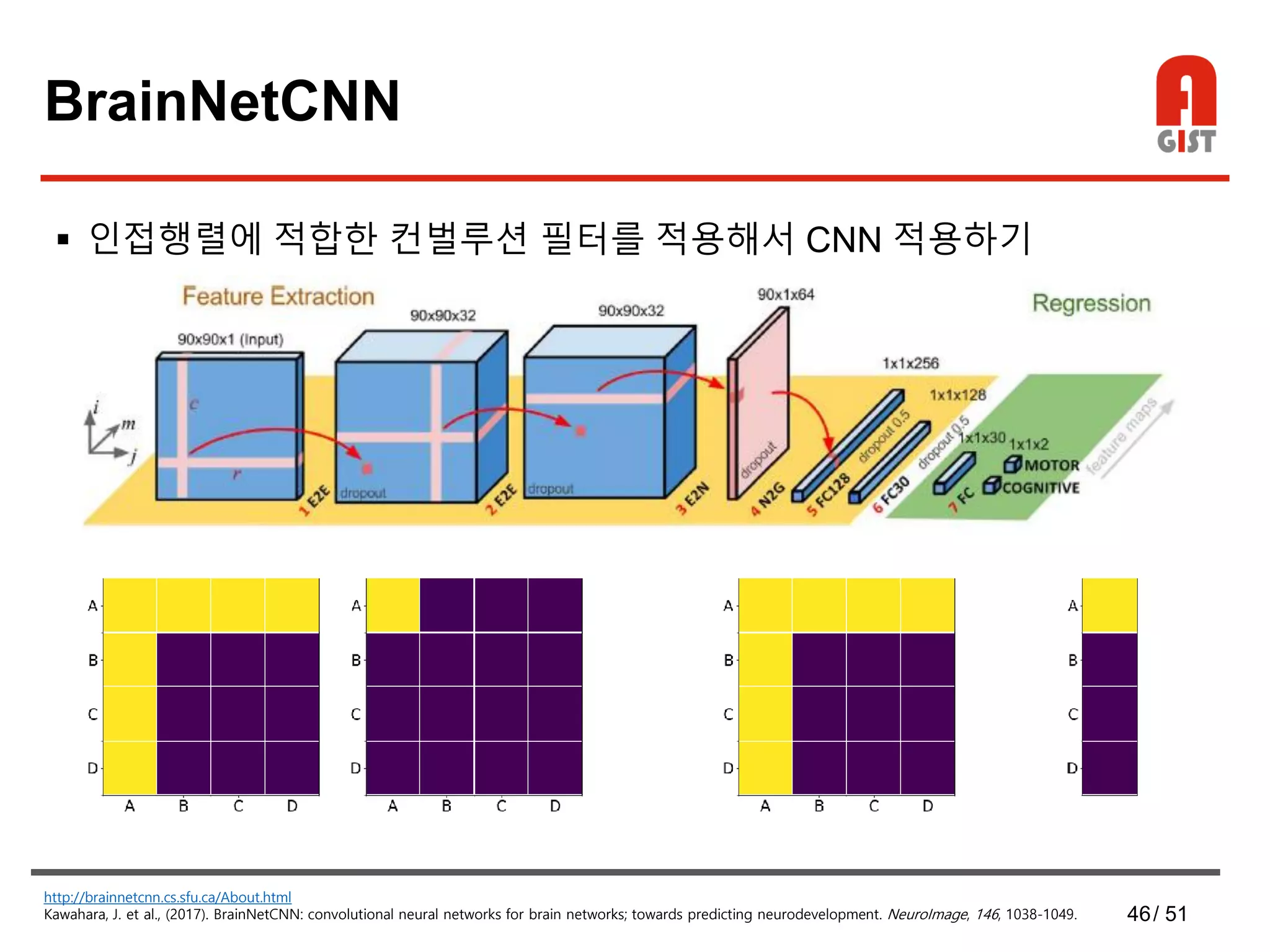

46. 46/ 51
BrainNetCNN
 인접행렬에 적합한 컨벌루션 필터를 적용해서 CNN 적용하기
http://brainnetcnn.cs.sfu.ca/About.html
Kawahara, J. et al., (2017). BrainNetCNN: convolutional neural networks for brain networks; towards predicting neurodevelopment. NeuroImage, 146, 1038-1049.

47. 47/ 51

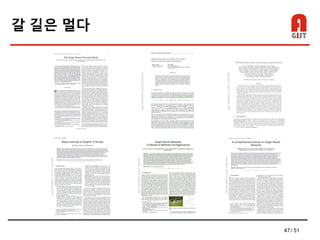

갈 길은 멀다

48. 48/ 51
갈 길은 멀다
DL on Graph
Survey
2018
GNN
2009
GNN Review
2019
GCN
2017
GNN
Survey
2019
Relational
Inductive
Biases
2018

49. 49/ 51
갈 길은 멀다

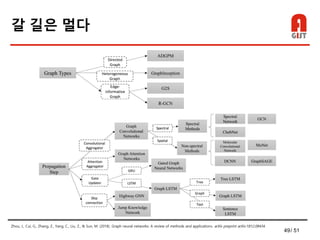

Zhou, J., Cui, G., Zhang, Z., Yang, C., Liu, Z., & Sun, M. (2018). Graph neural networks: A review of methods and applications. arXiv preprint arXiv:1812.08434.

50. 50/ 51
Summary
 그래프 (Node와 Edge) 로 표현되는 데이터의 Node feature 속성을
Edge값을 고려하여 충분히 이용하기 위해 GCN 을 사용한다
 GCN의 연산에는 두 가지 input이 필요하고, Weight 를 학습해야 한다
• Adjacency Matrix (A), Node Feature Matrix (X)
 Advanced GCN이 가능하다
• Skip-connection/ gate/ attention
 Node feature 업데이트 뿐만 아니라, Edge feature 업데이트도 가능하다
• 데이터 특성과 필요한 기법에 따라 적용이 달라진다
