Giáo trình giảng dạy Autocad 2016 cơ bản

Trung tâm Advance Cad
www.advancecad.edu.vn_Giáo trình đào tạo Autocad 2016 cơ bản Trang 1/106

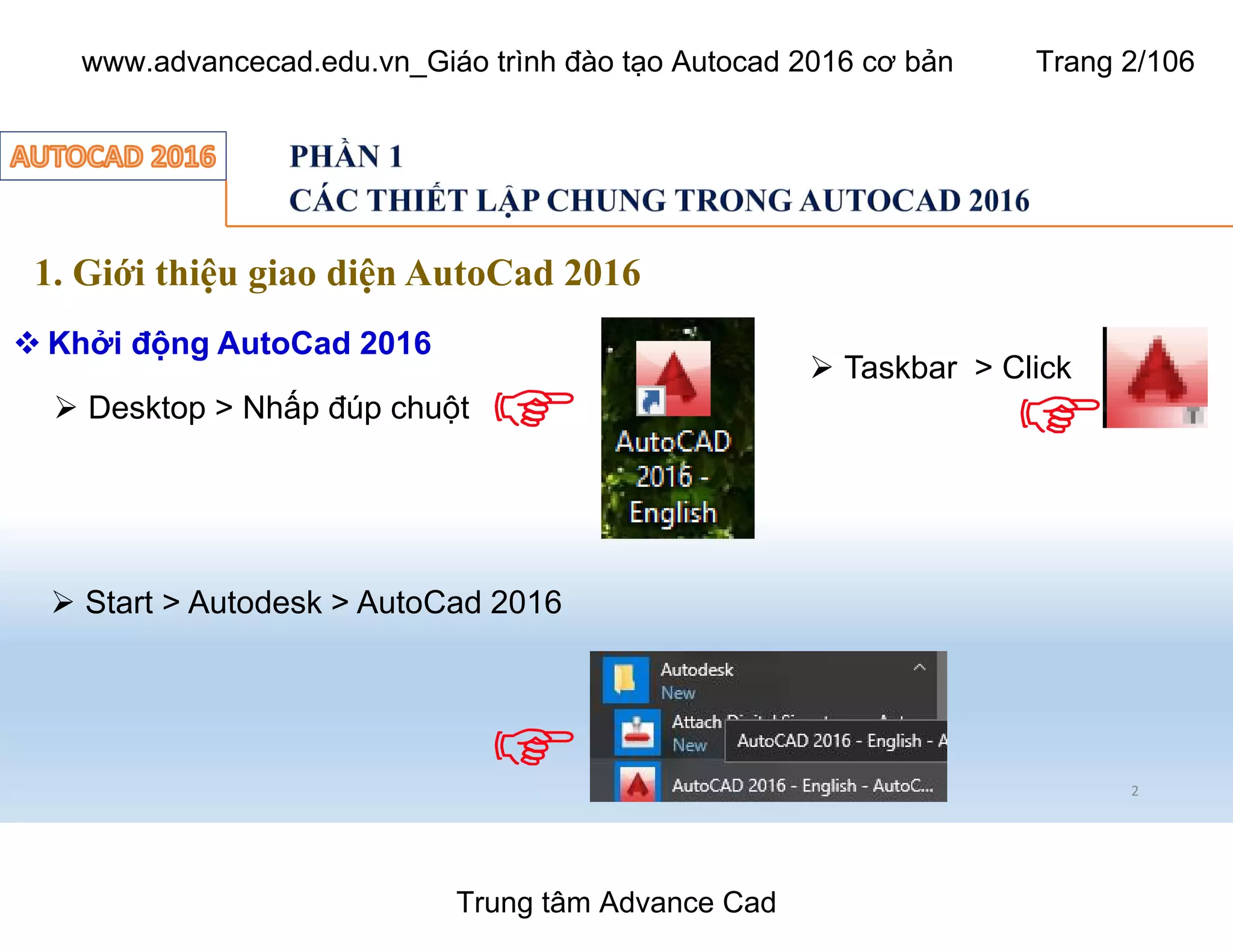

1. Giới thiệu giao diện AutoCad 2016
 Khởi động AutoCad 2016
Ø Desktop > Nhấp đúp chuột
Ø Start > Autodesk > AutoCad 2016
2
Ø Taskbar > Click

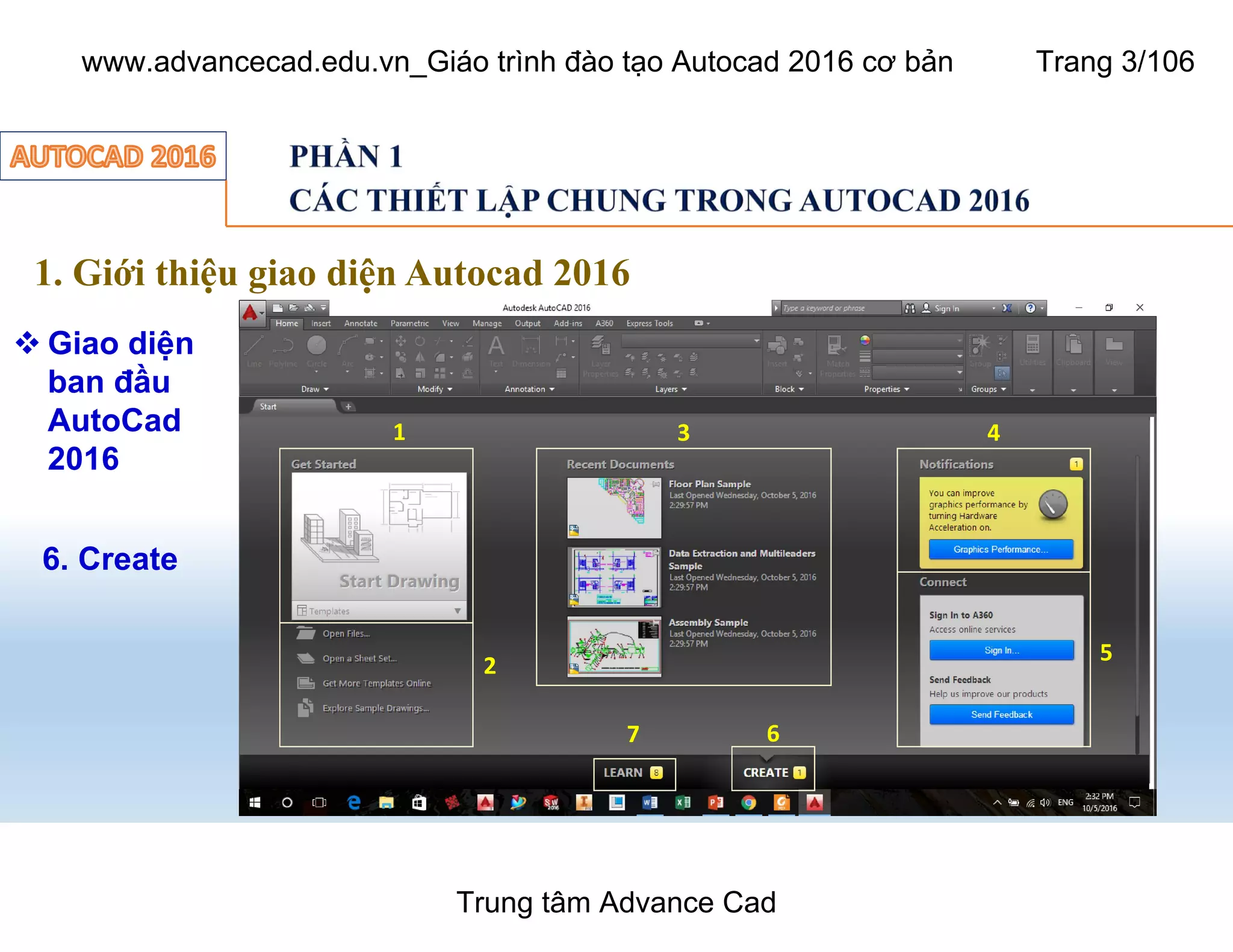

1. Giới thiệu giao diện Autocad 2016
 Giao diện
ban đầu
AutoCad
2016
3
1
2
3 4
5
67
6. Create

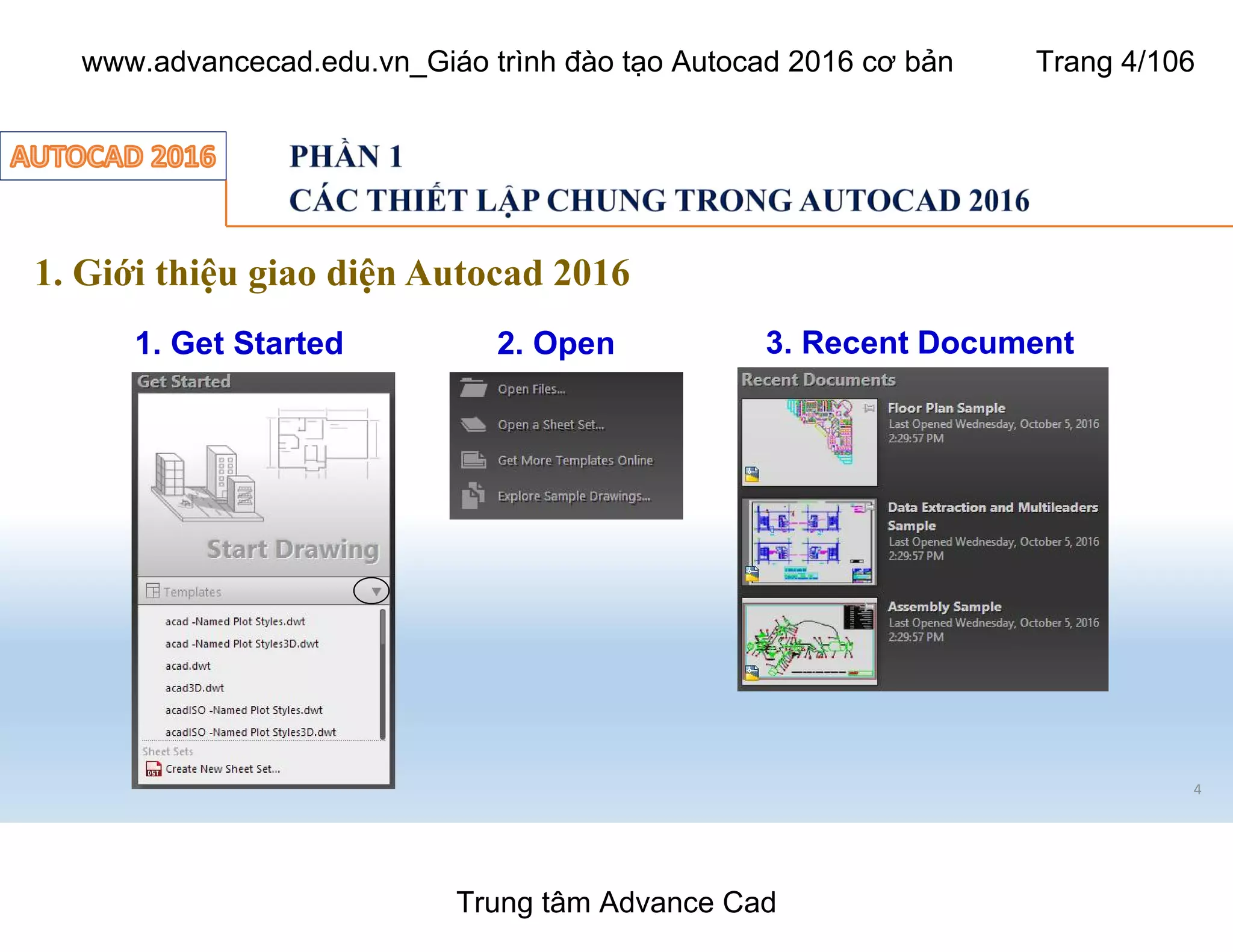

1. Get Started
4
2. Open 3. Recent Document

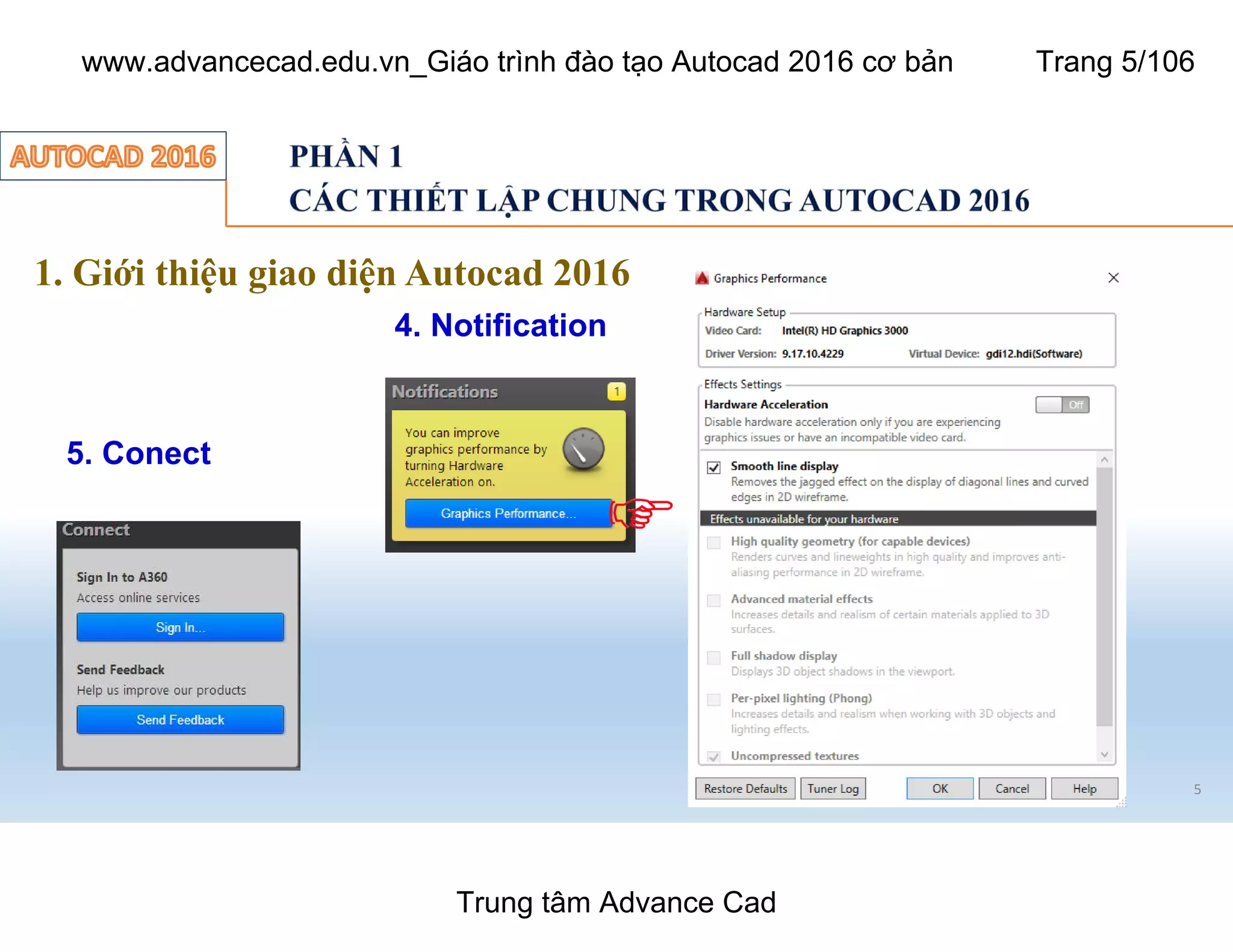

4. Notification
5
5. Conect

6

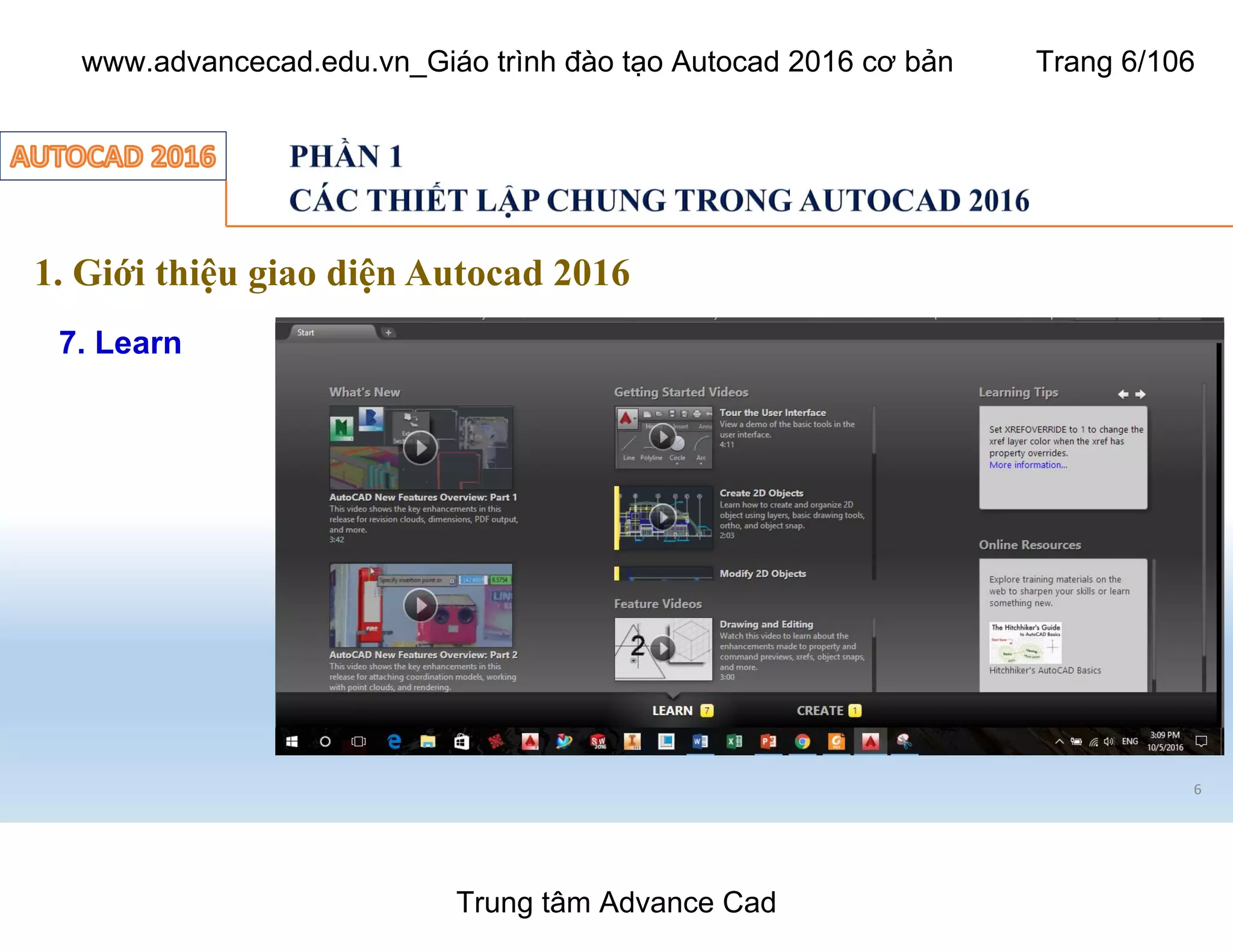

7. Learn

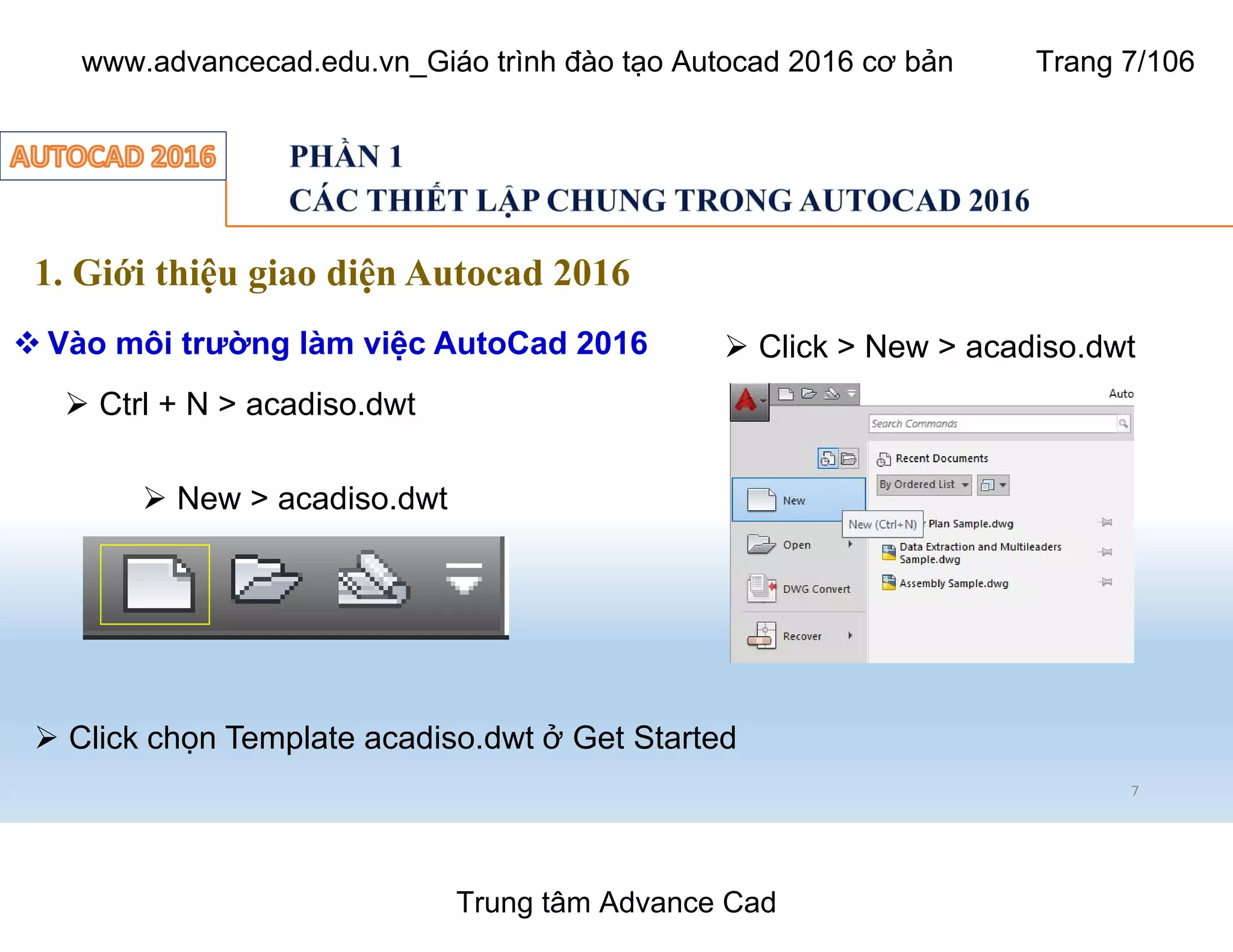

 Vào môi trường làm việc AutoCad 2016
Ø New > acadiso.dwt
7
Ø Ctrl + N > acadiso.dwt
Ø Click > New > acadiso.dwt
Ø Click chọn Template acadiso.dwt ở Get Started

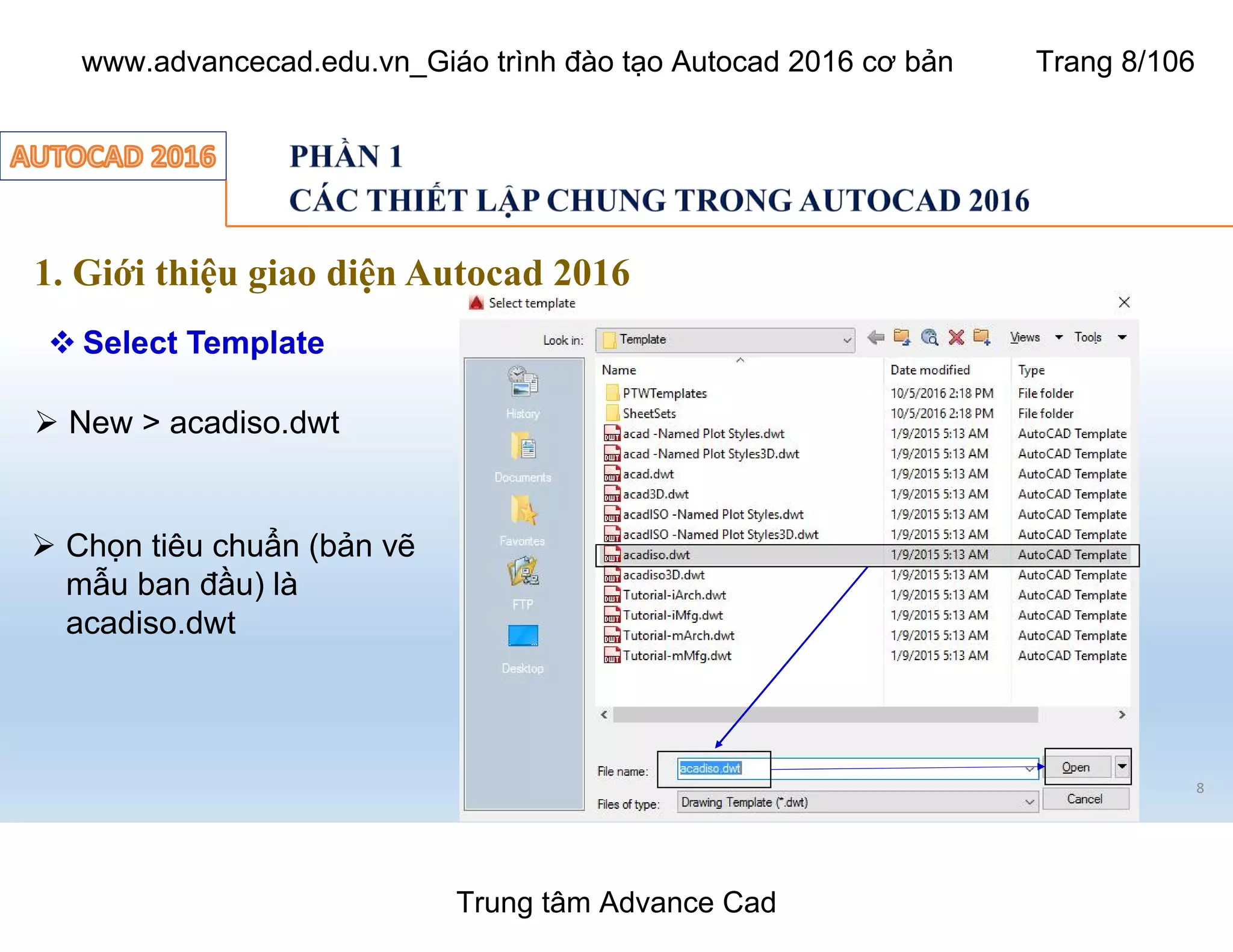

 Select Template
8
Ø Chọn tiêu chuẩn (bản vẽ
mẫu ban đầu) là
acadiso.dwt
Ø New > acadiso.dwt

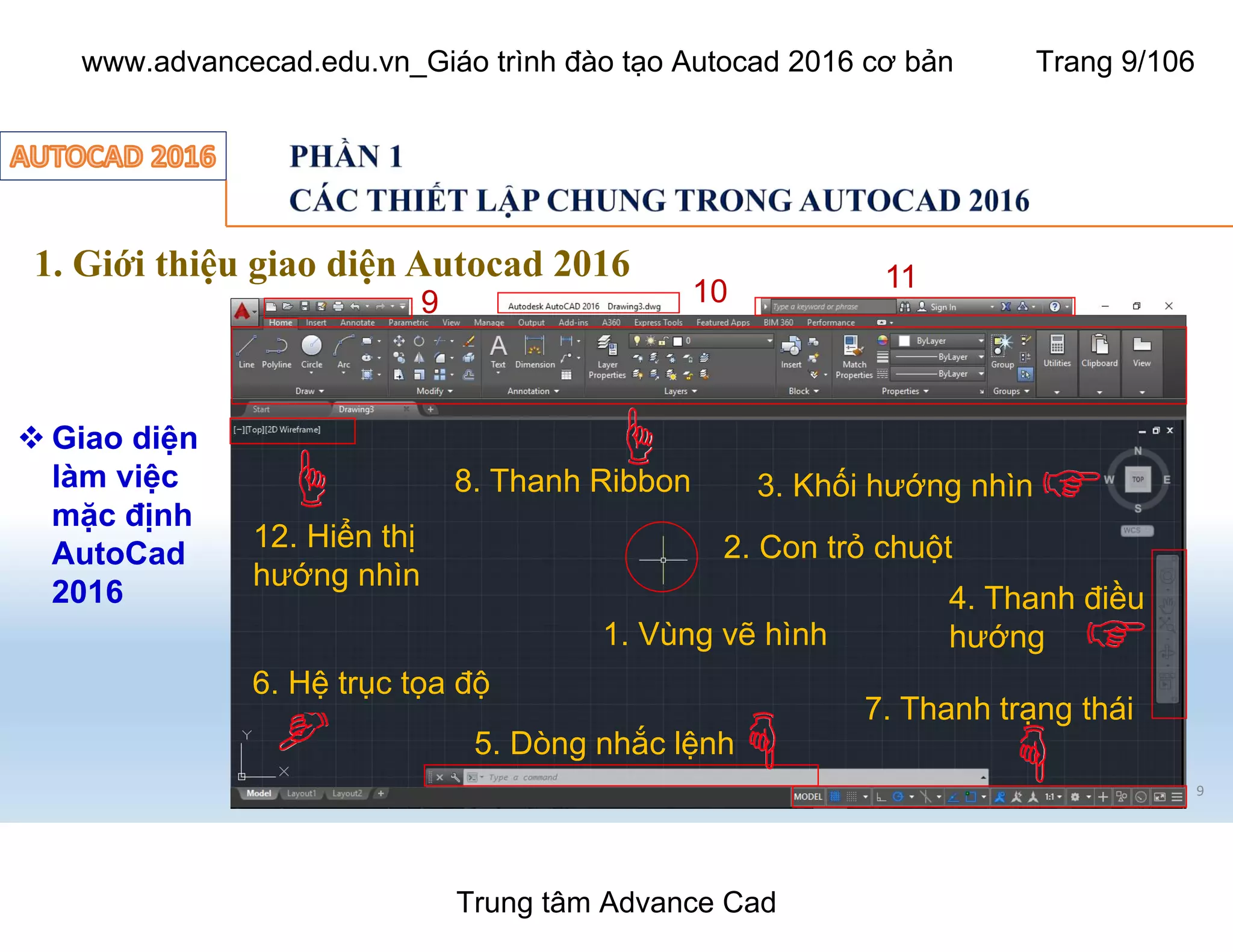

 Giao diện
làm việc
mặc định
AutoCad
2016
9
1. Vùng vẽ hình
2. Con trỏ chuột
3. Khối hướng nhìn
4. Thanh điều
hướng
5. Dòng nhắc lệnh
6. Hệ trục tọa độ
7. Thanh trạng thái
8. Thanh Ribbon
9 10 11
12. Hiển thị
hướng nhìn

10

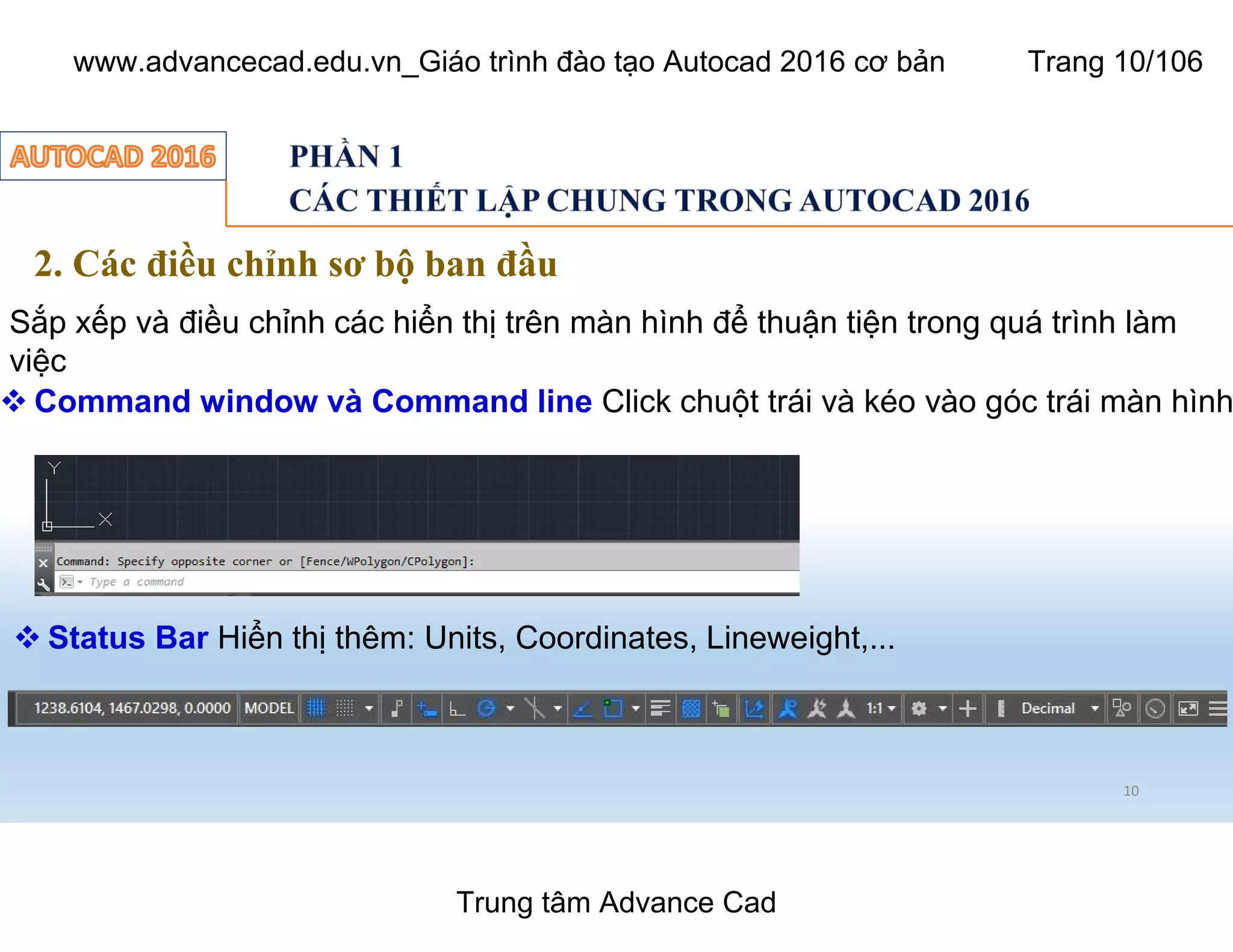

2. Các điều chỉnh sơ bộ ban đầu
Sắp xếp và điều chỉnh các hiển thị trên màn hình để thuận tiện trong quá trình làm
việc
 Command window và Command line Click chuột trái và kéo vào góc trái màn hình
 Status Bar Hiển thị thêm: Units, Coordinates, Lineweight,...

11

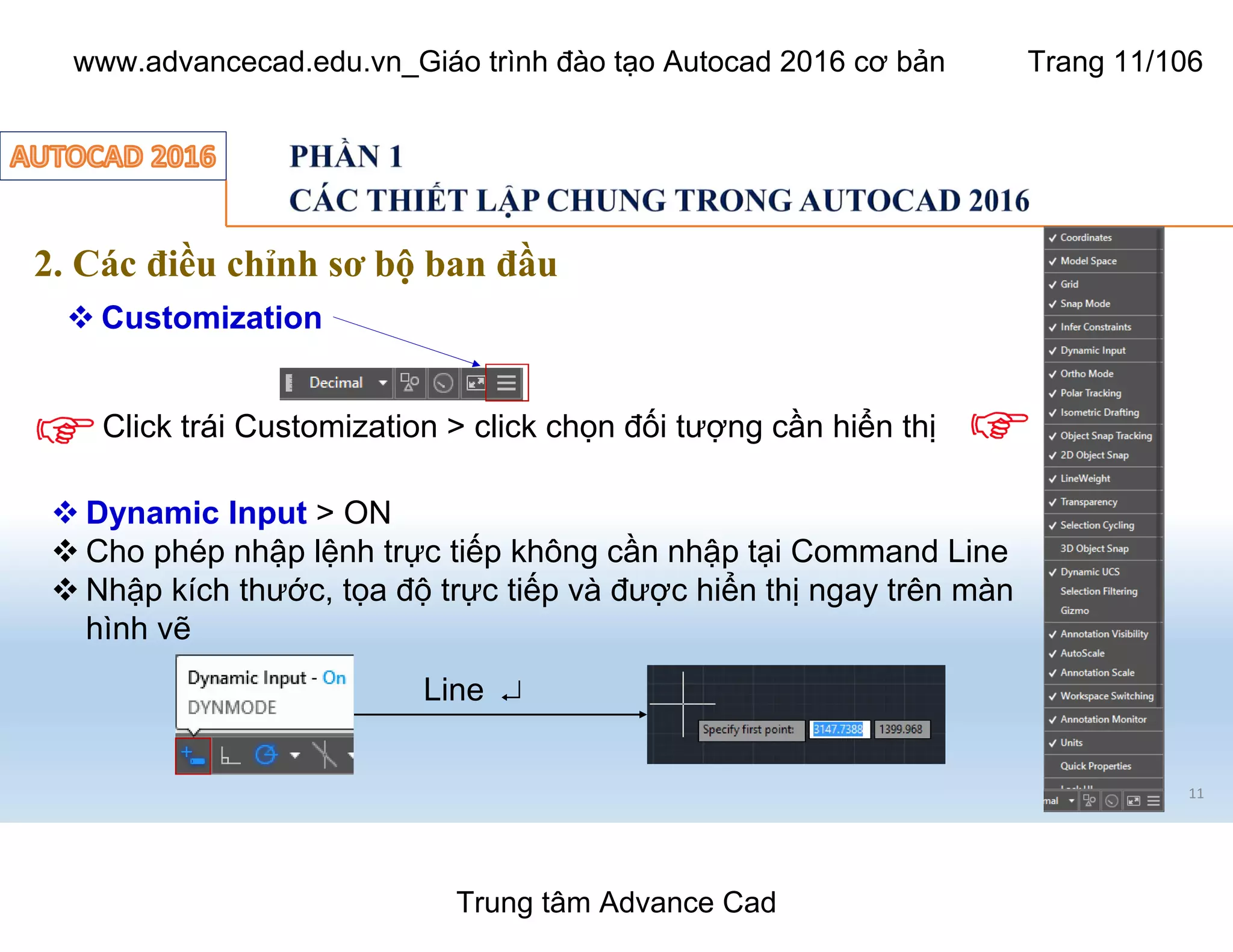

 Customization
Click trái Customization > click chọn đối tượng cần hiển thị
 Dynamic Input > ON
 Cho phép nhập lệnh trực tiếp không cần nhập tại Command Line
 Nhập kích thước, tọa độ trực tiếp và được hiển thị ngay trên màn
hình vẽ
Line ¿

12

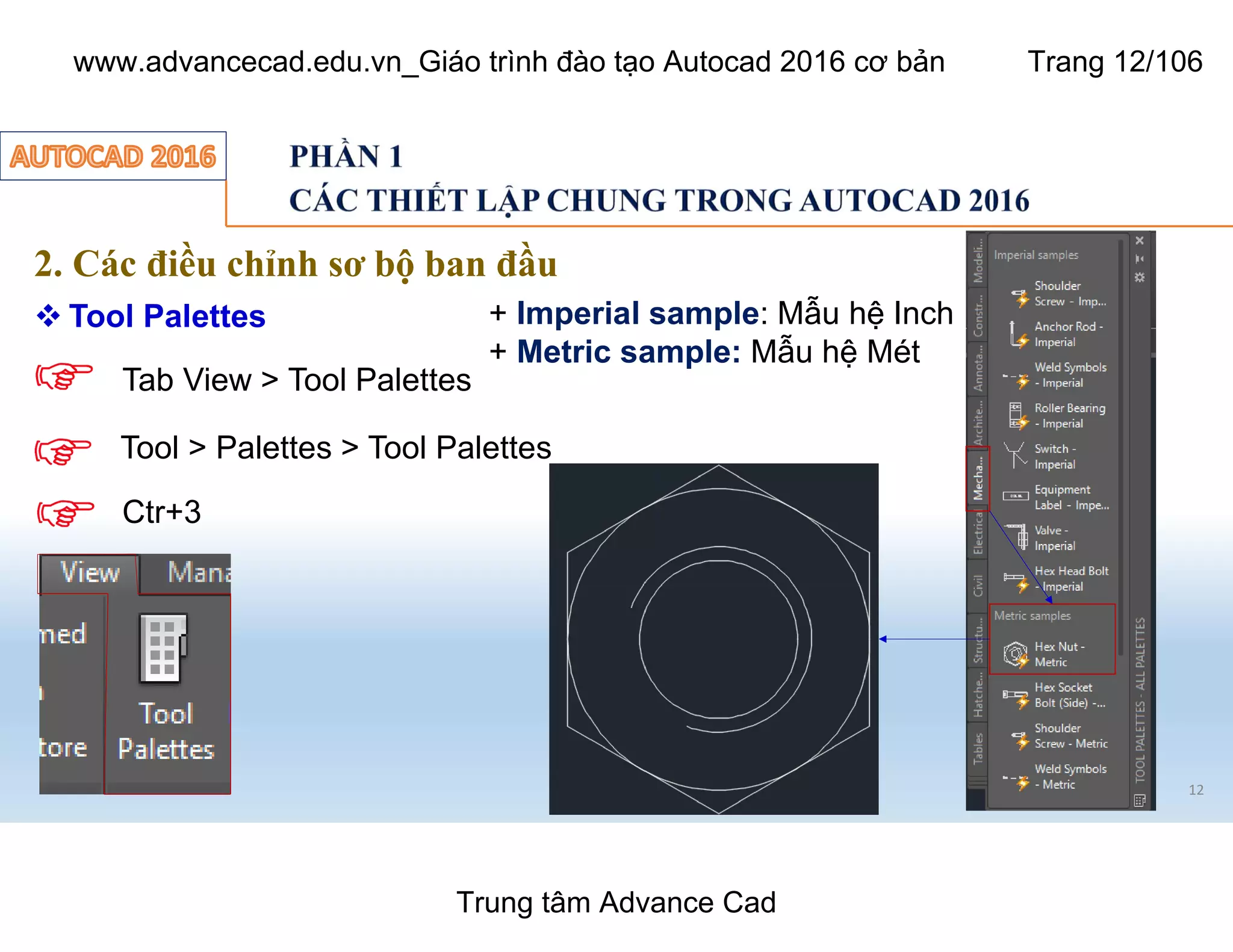

 Tool Palettes
Tool > Palettes > Tool Palettes
Tab View > Tool Palettes
Ctr+3
+ Imperial sample: Mẫu hệ Inch
+ Metric sample: Mẫu hệ Mét

13

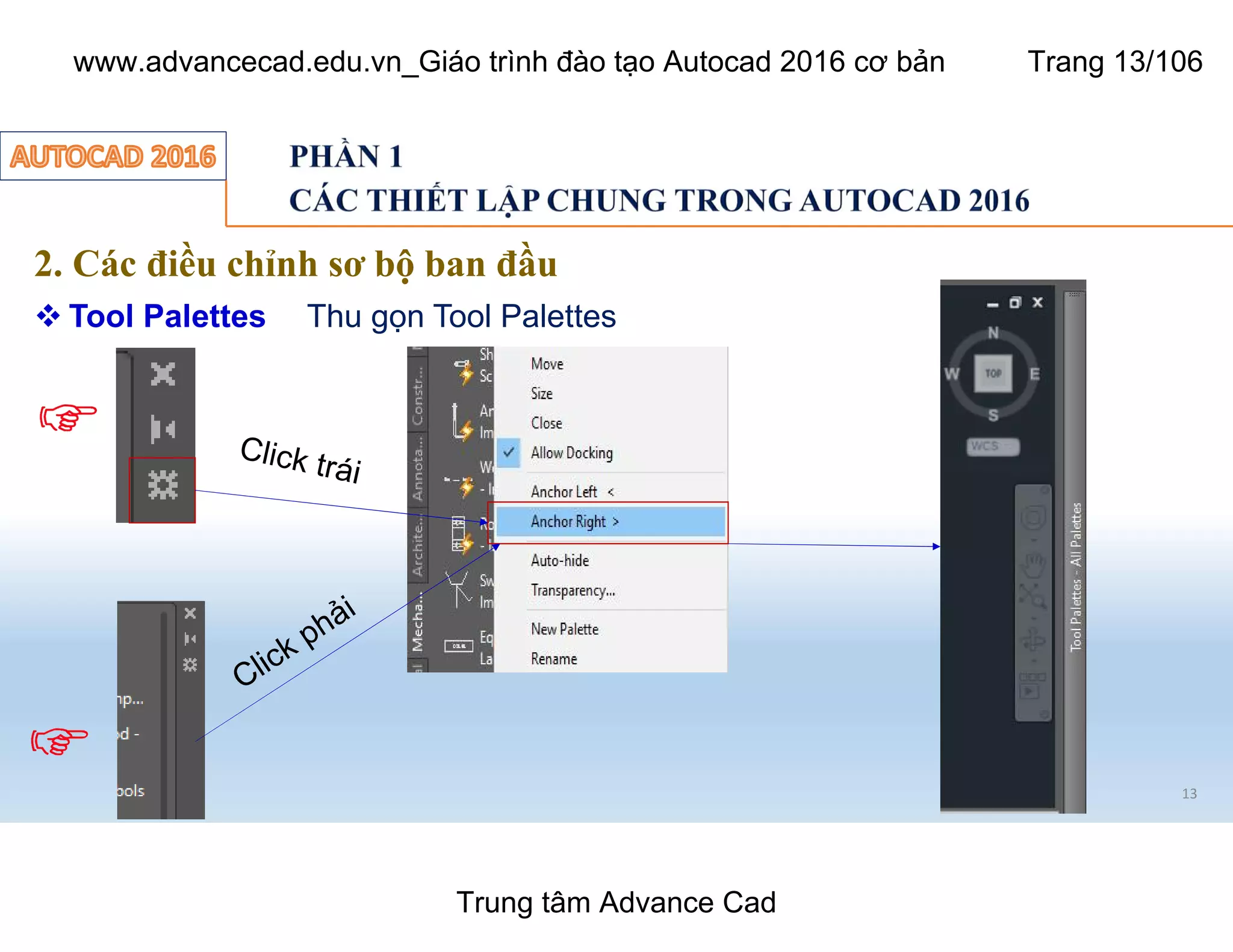

 Tool Palettes Thu gọn Tool Palettes

14

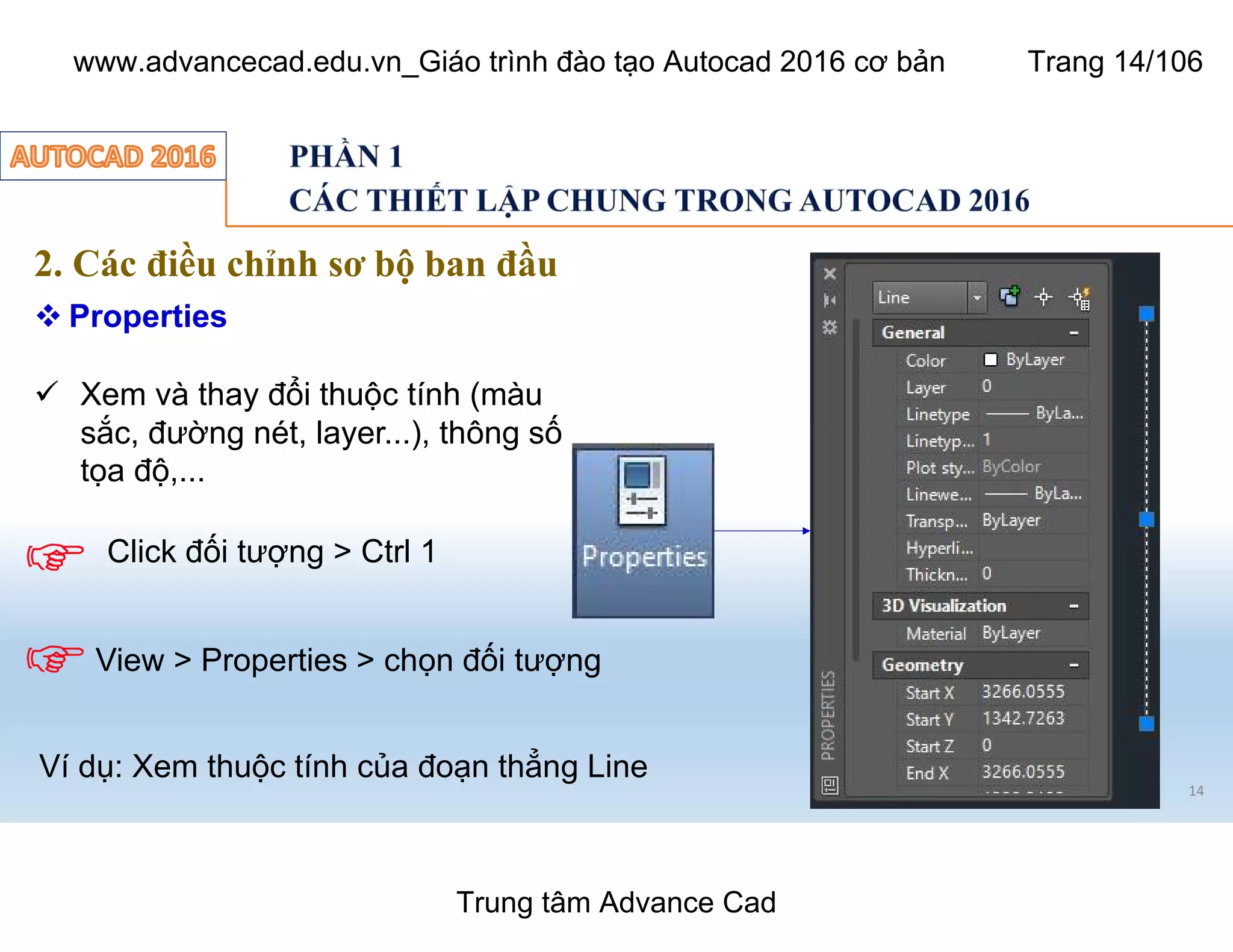

 Properties
ü Xem và thay đổi thuộc tính (màu
sắc, đường nét, layer...), thông số
tọa độ,...
Click đối tượng > Ctrl 1
View > Properties > chọn đối tượng
Ví dụ: Xem thuộc tính của đoạn thẳng Line

15

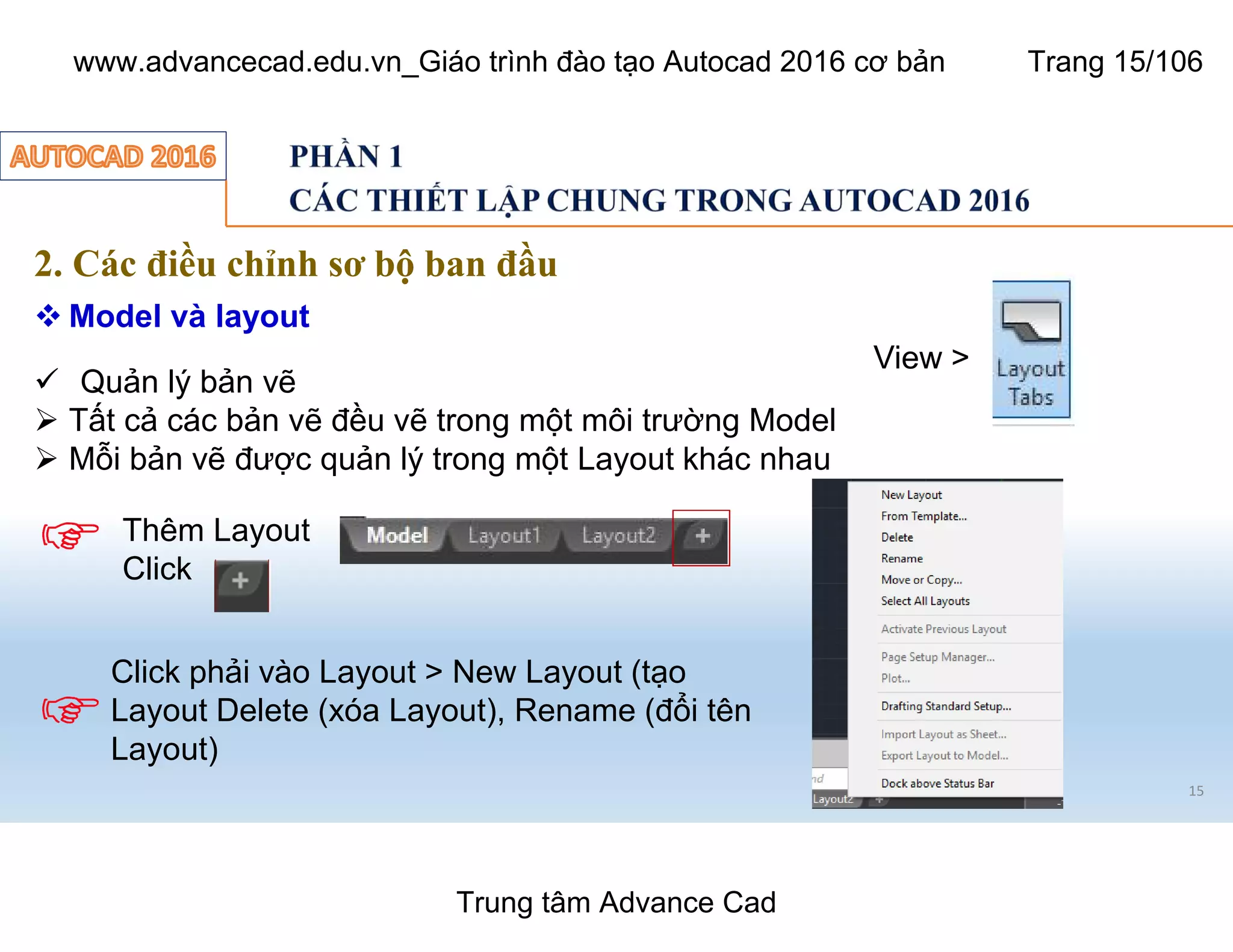

 Model và layout
ü Quản lý bản vẽ
Ø Tất cả các bản vẽ đều vẽ trong một môi trường Model
Ø Mỗi bản vẽ được quản lý trong một Layout khác nhau
Thêm Layout
Click
Click phải vào Layout > New Layout (tạo
Layout Delete (xóa Layout), Rename (đổi tên
Layout)
View >

16

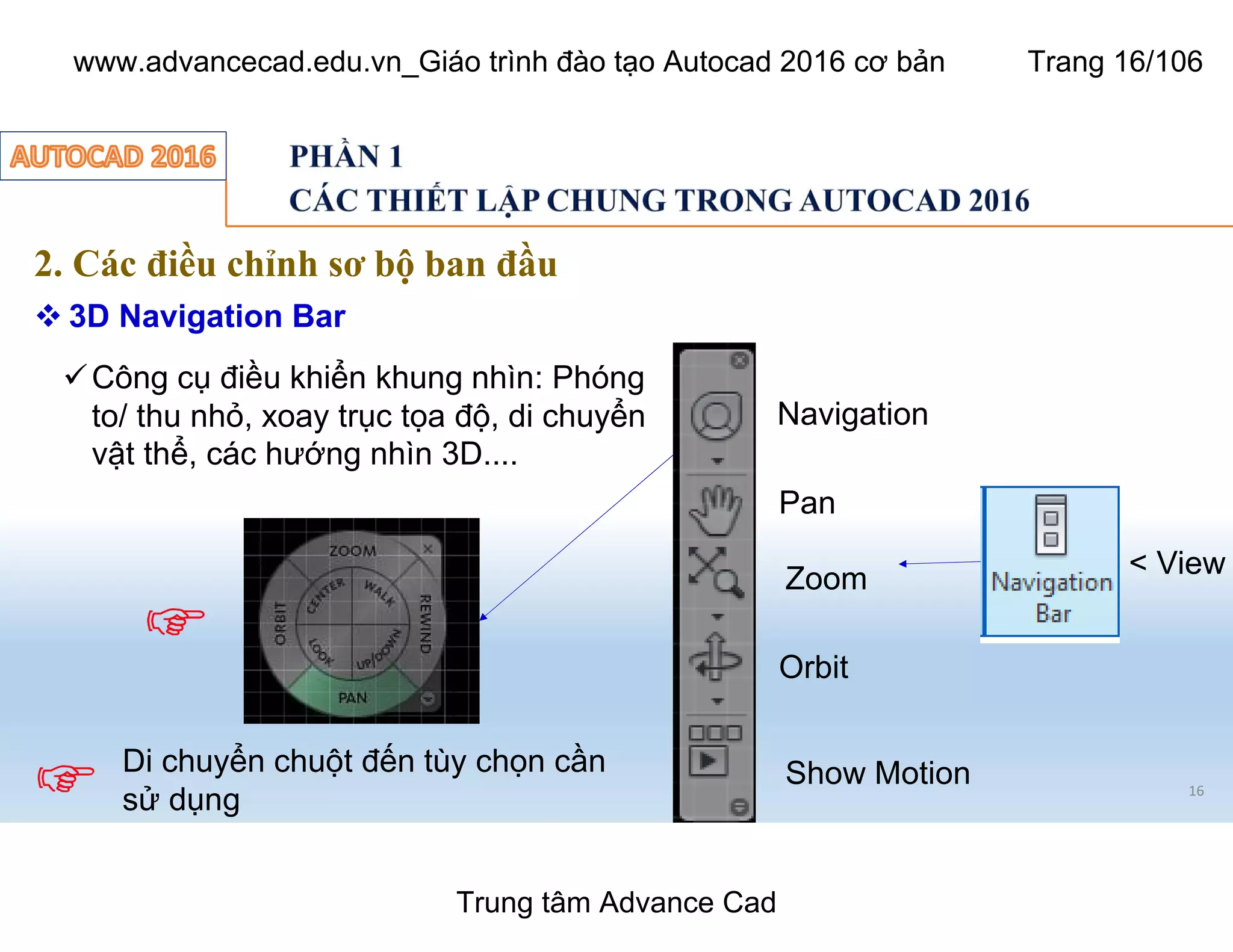

 3D Navigation Bar
üCông cụ điều khiển khung nhìn: Phóng
to/ thu nhỏ, xoay trục tọa độ, di chuyển
vật thể, các hướng nhìn 3D....
Navigation
Pan
Zoom
Orbit
Show MotionDi chuyển chuột đến tùy chọn cần
sử dụng
< View

17

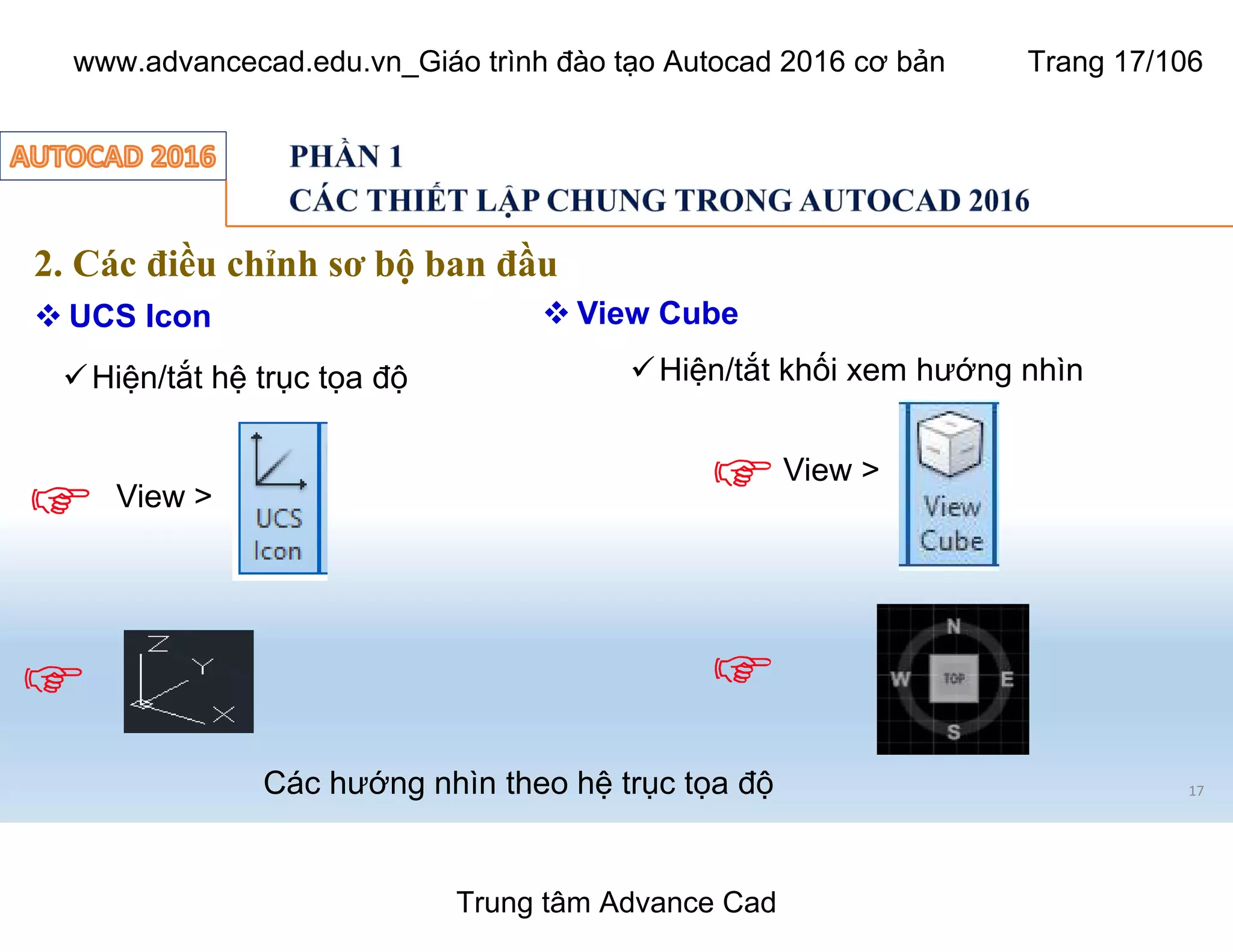

 UCS Icon
üHiện/tắt hệ trục tọa độ
Các hướng nhìn theo hệ trục tọa độ
View >
View >
üHiện/tắt khối xem hướng nhìn
 View Cube

18

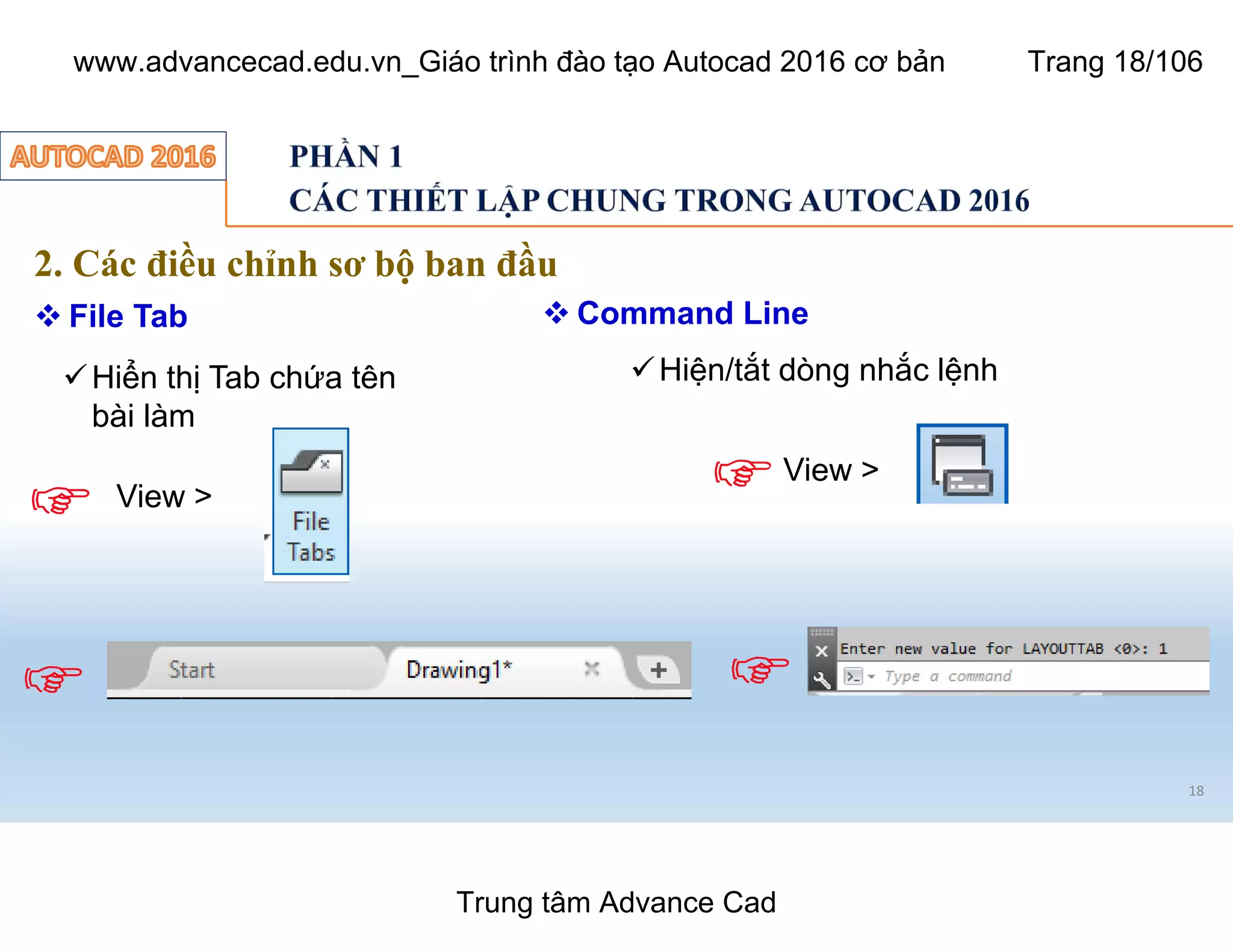

 File Tab
üHiển thị Tab chứa tên
bài làm
View >
View >
üHiện/tắt dòng nhắc lệnh
 Command Line

19

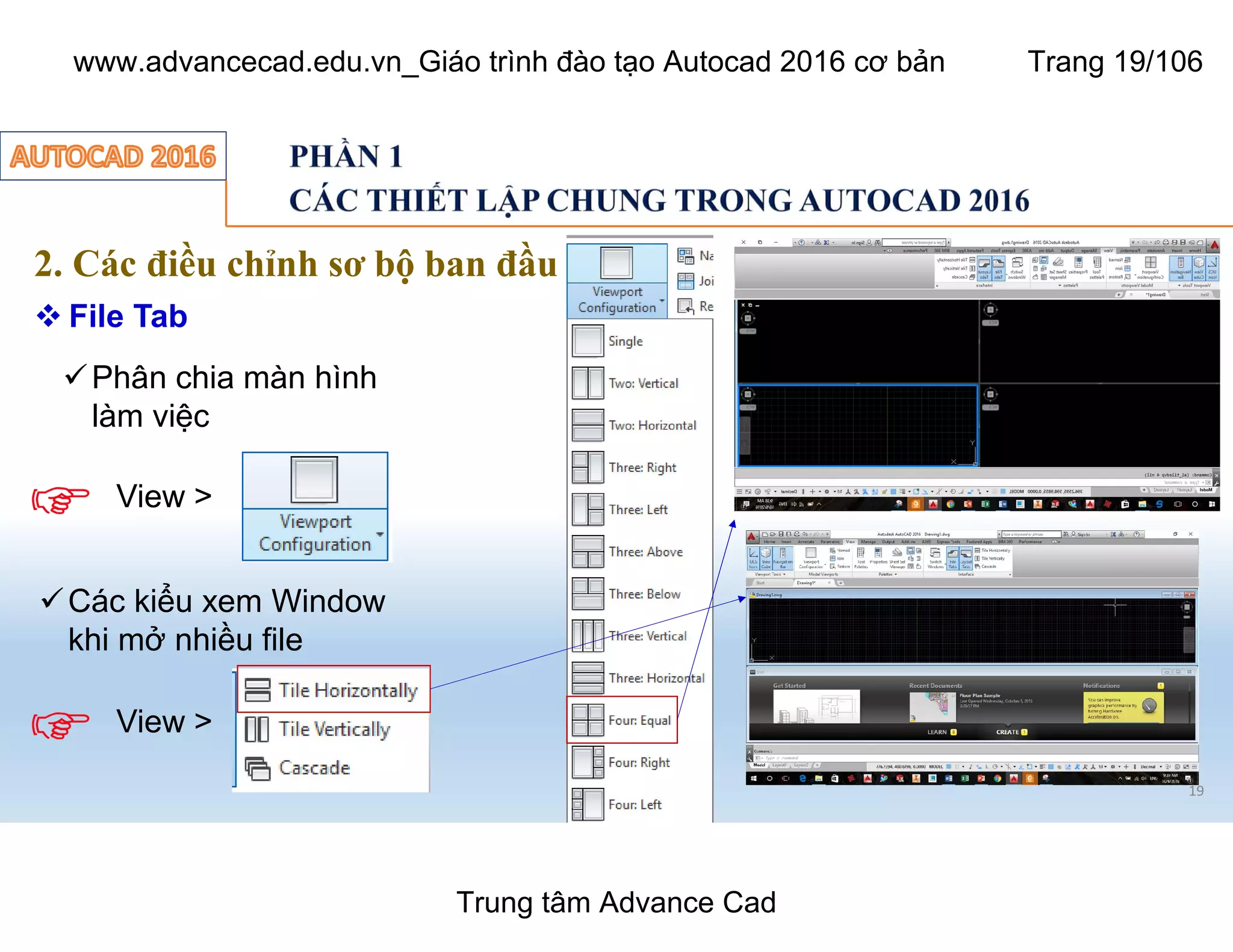

 File Tab
üPhân chia màn hình
làm việc
View >
View >
üCác kiểu xem Window
khi mở nhiều file

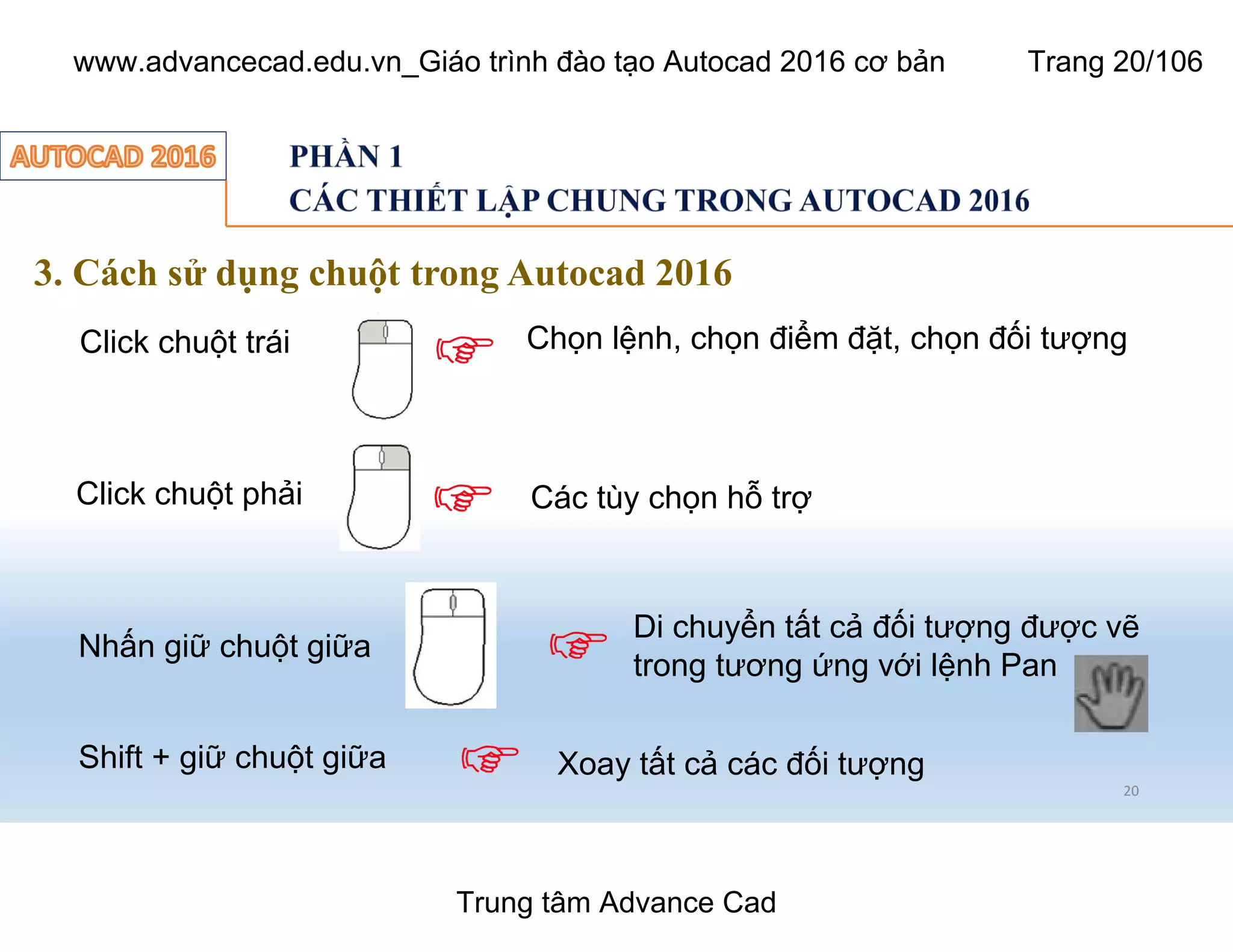

3. Cách sử dụng chuột trong Autocad 2016
20
Click chuột trái Chọn lệnh, chọn điểm đặt, chọn đối tượng
Các tùy chọn hỗ trợClick chuột phải
Nhấn giữ chuột giữa
Di chuyển tất cả đối tượng được vẽ
trong tương ứng với lệnh Pan
Shift + giữ chuột giữa Xoay tất cả các đối tượng

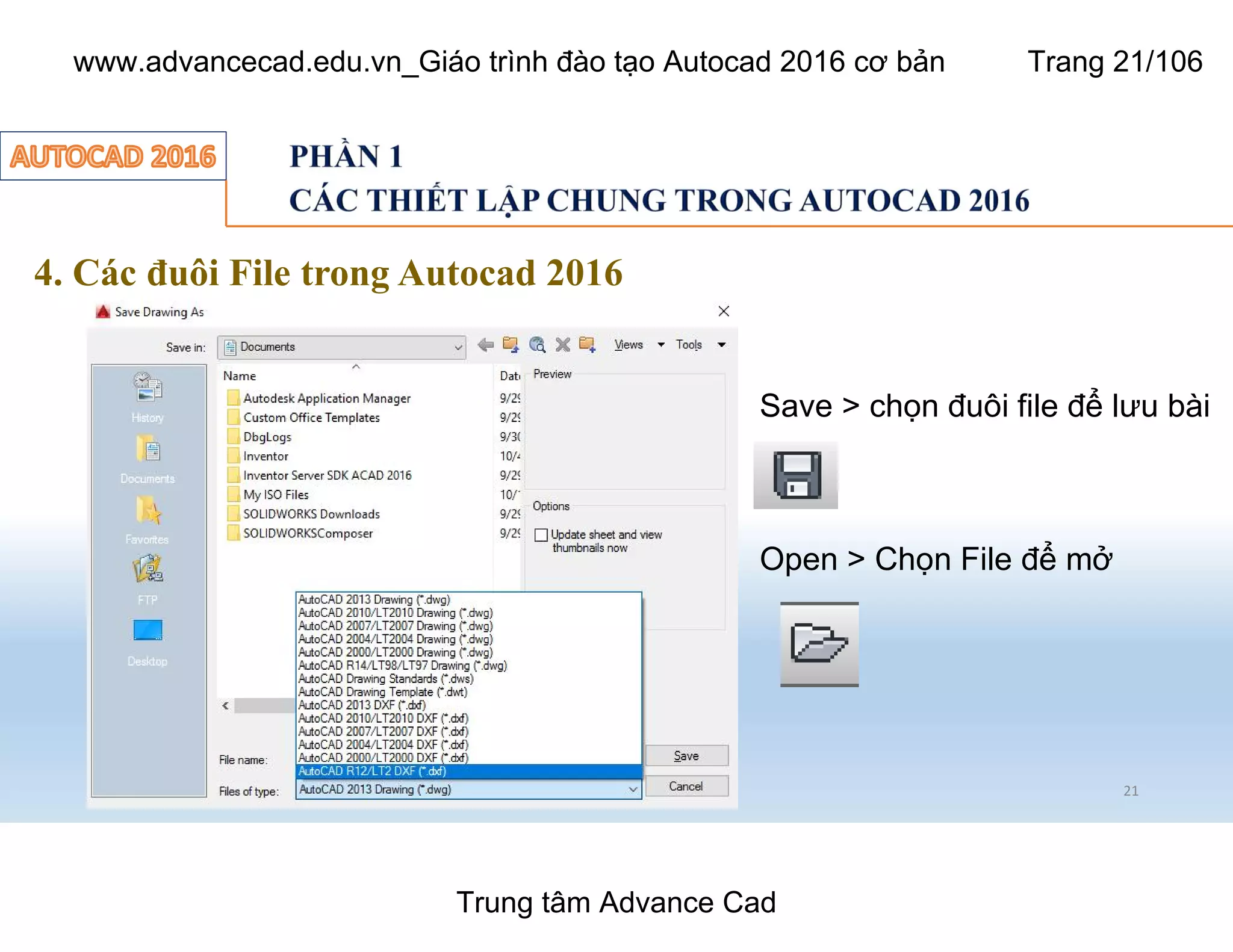

4. Các đuôi File trong Autocad 2016
21
Save > chọn đuôi file để lưu bài
Open > Chọn File để mở

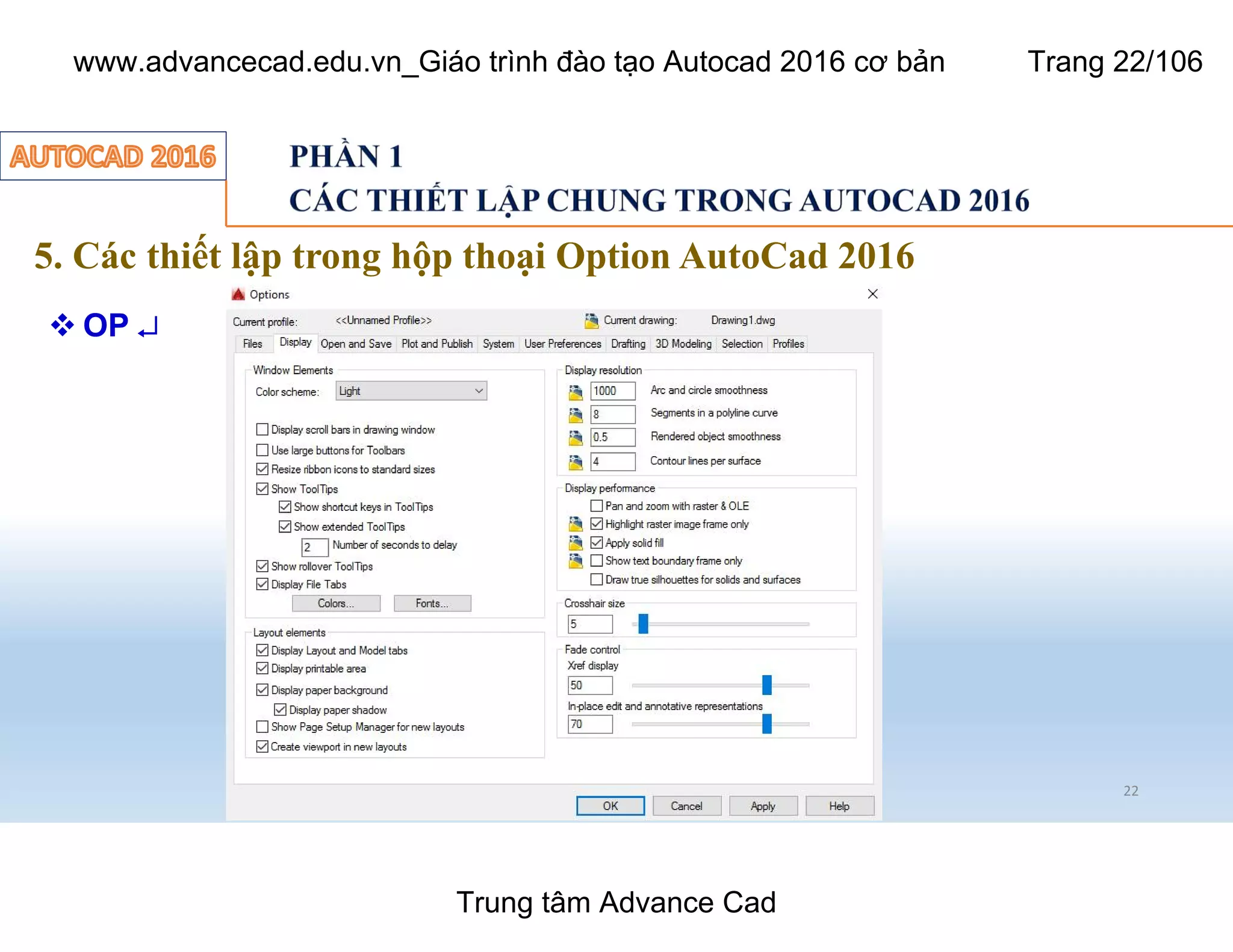

5. Các thiết lập trong hộp thoại Option AutoCad 2016
22
 OP ¿

23

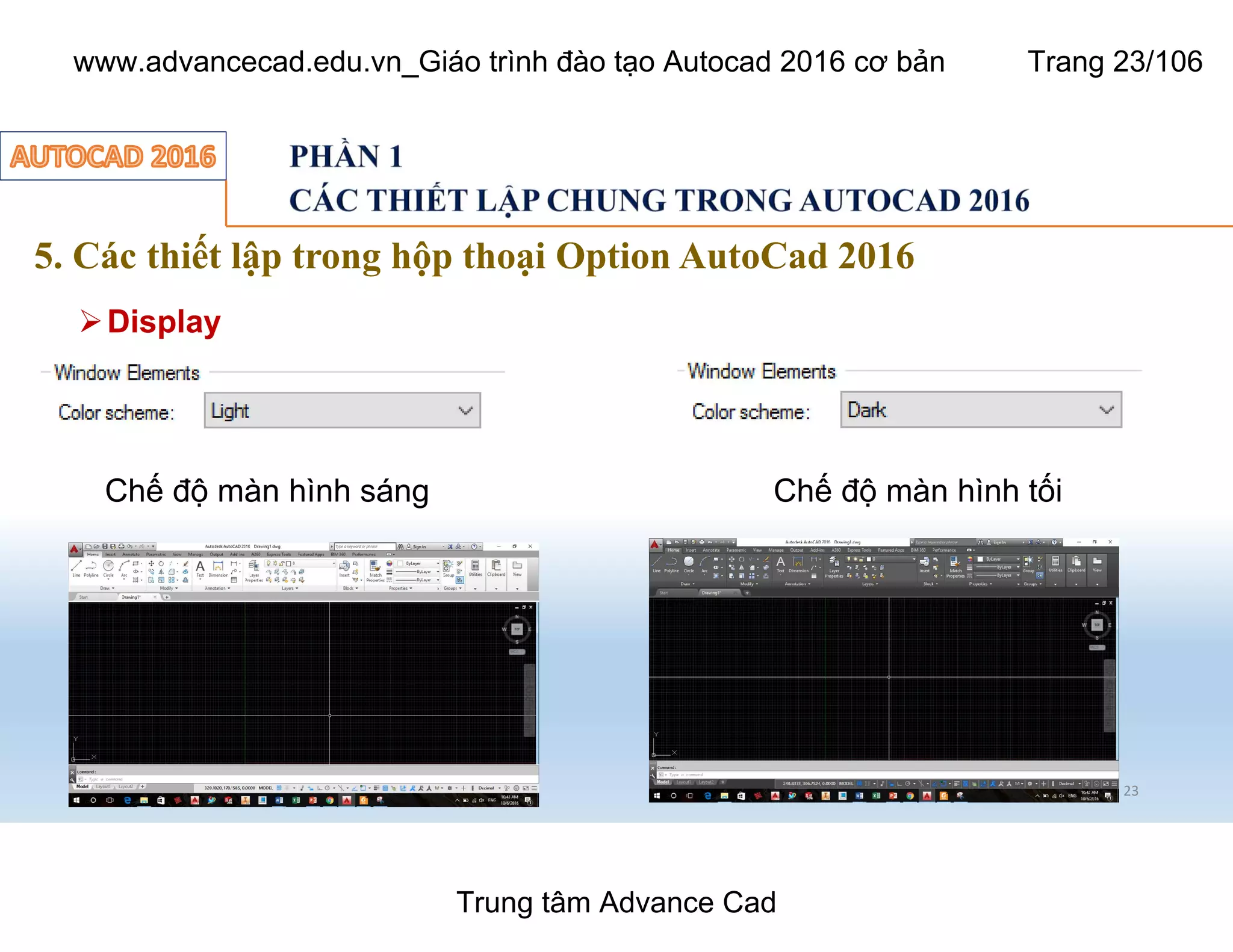

ØDisplay
Chế độ màn hình sáng Chế độ màn hình tối

24

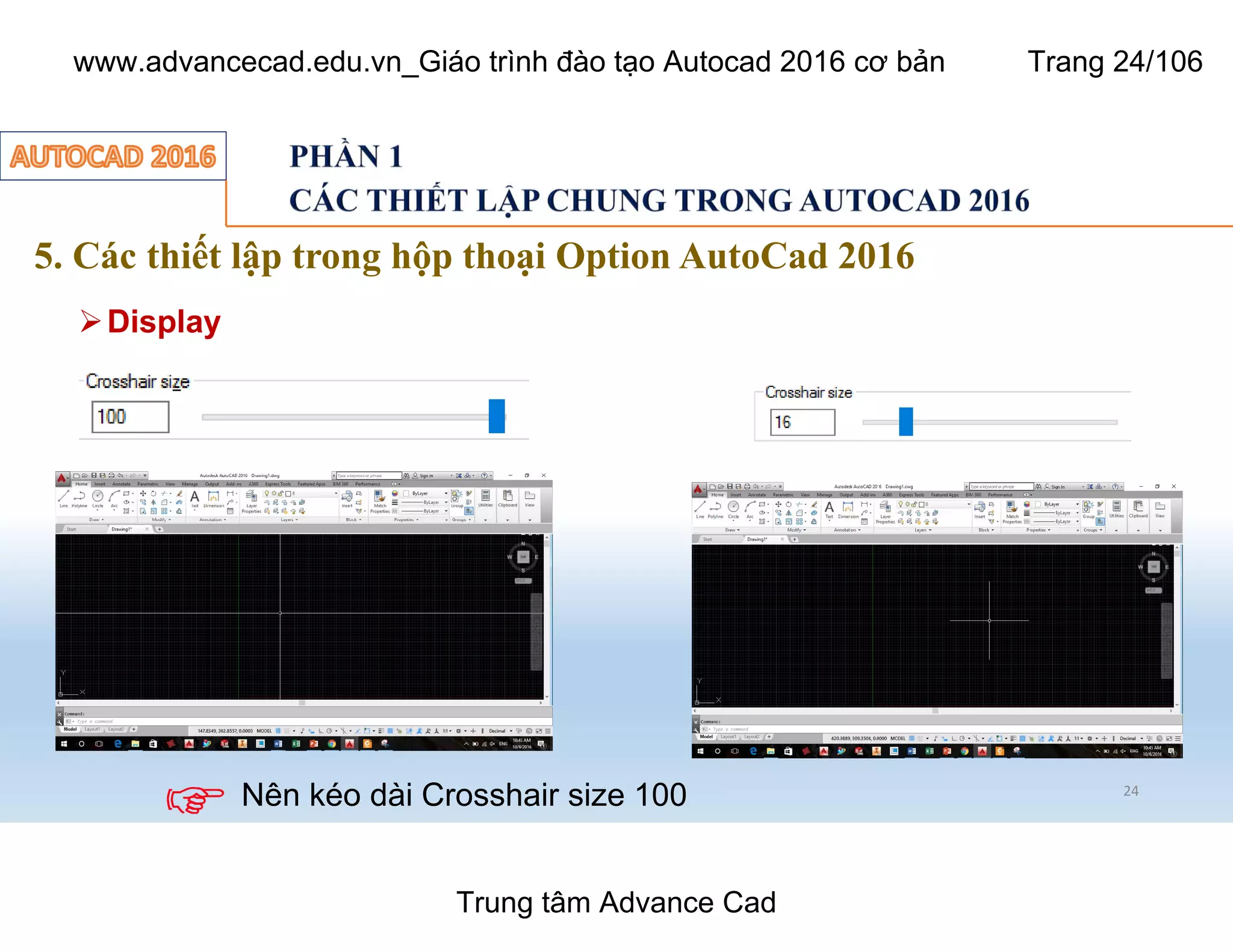

ØDisplay
Nên kéo dài Crosshair size 100

25

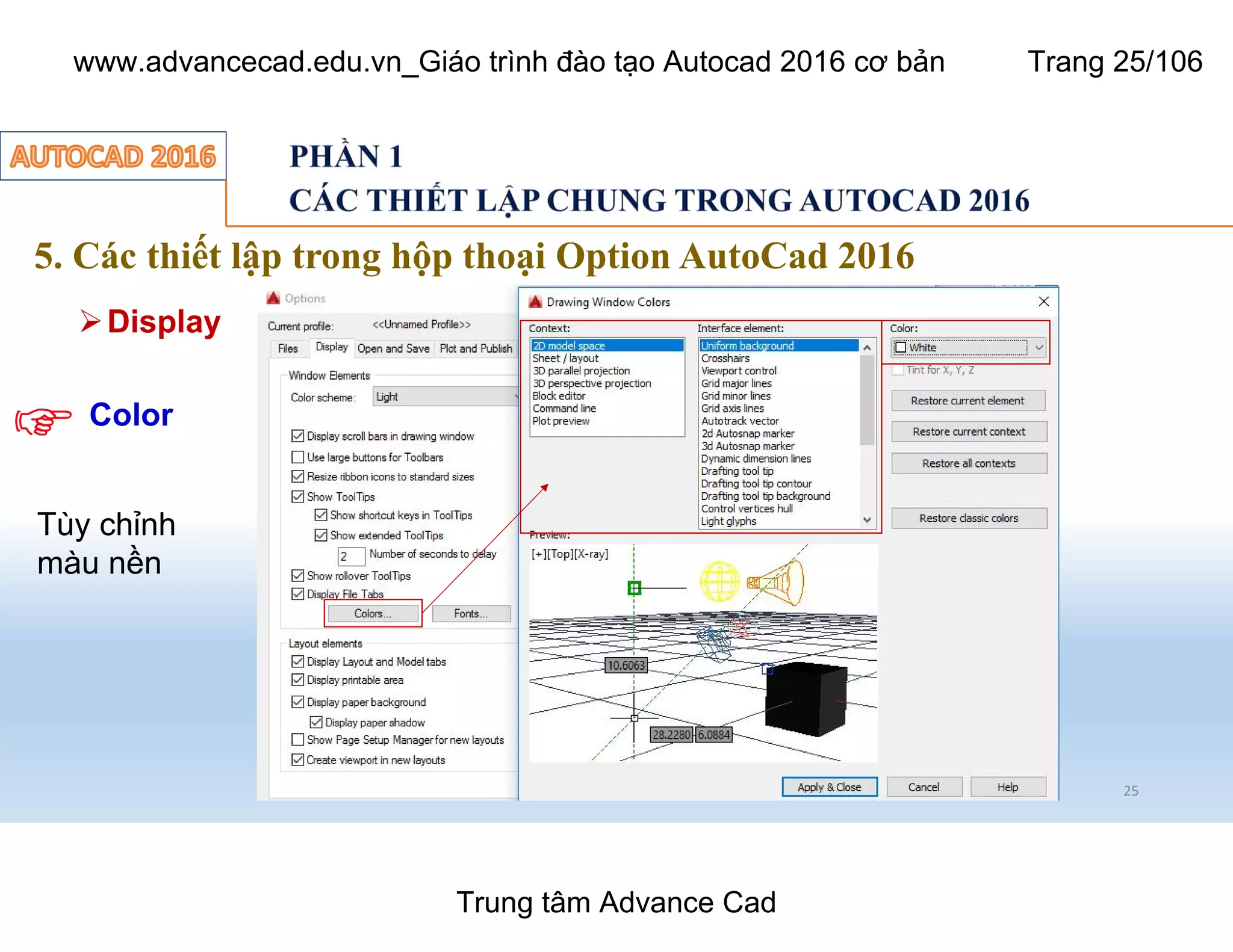

ØDisplay
Tùy chỉnh
màu nền
Color

26

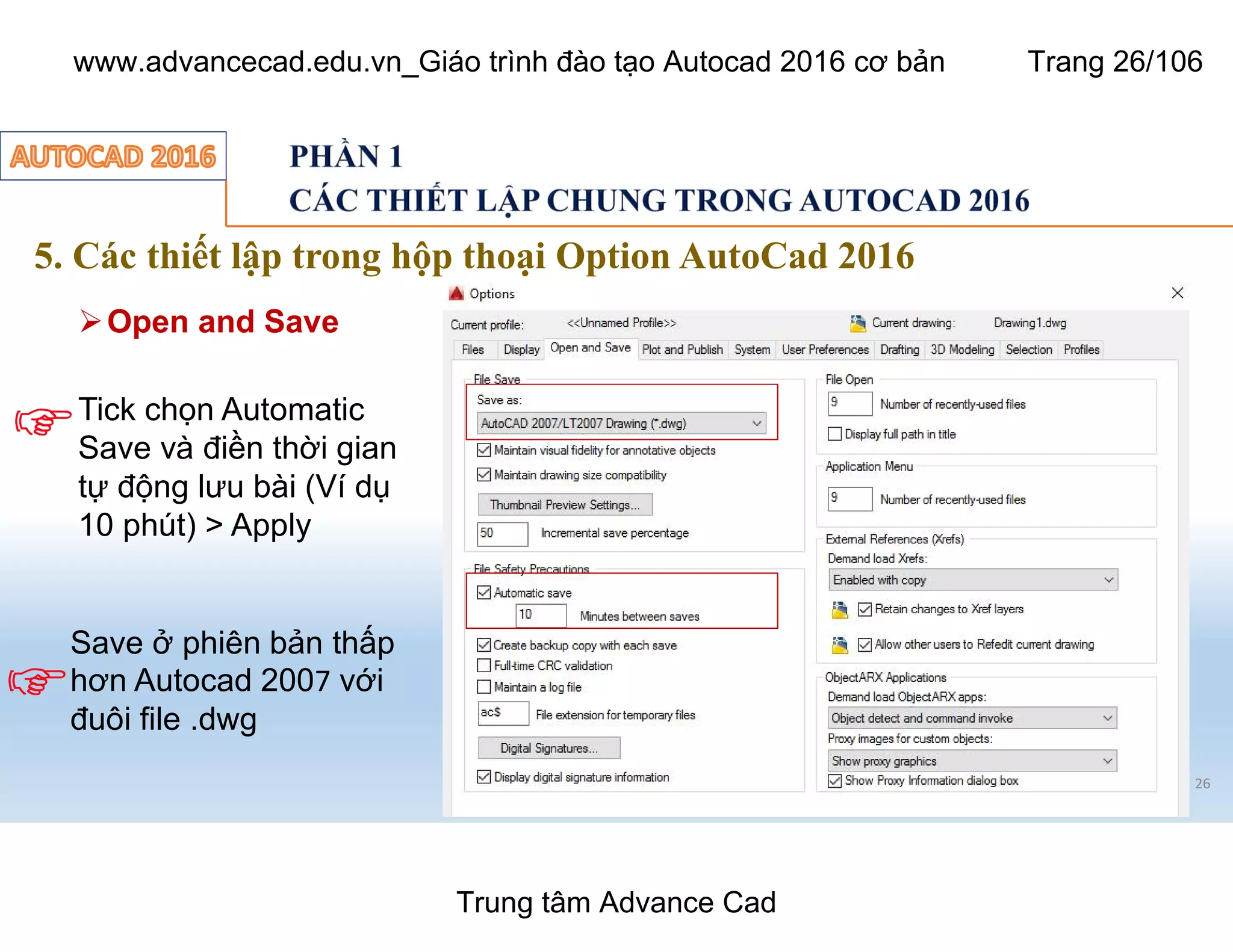

ØOpen and Save
Tick chọn Automatic
Save và điền thời gian
tự động lưu bài (Ví dụ
10 phút) > Apply
Save ở phiên bản thấp
hơn Autocad 2007 với
đuôi file .dwg

27

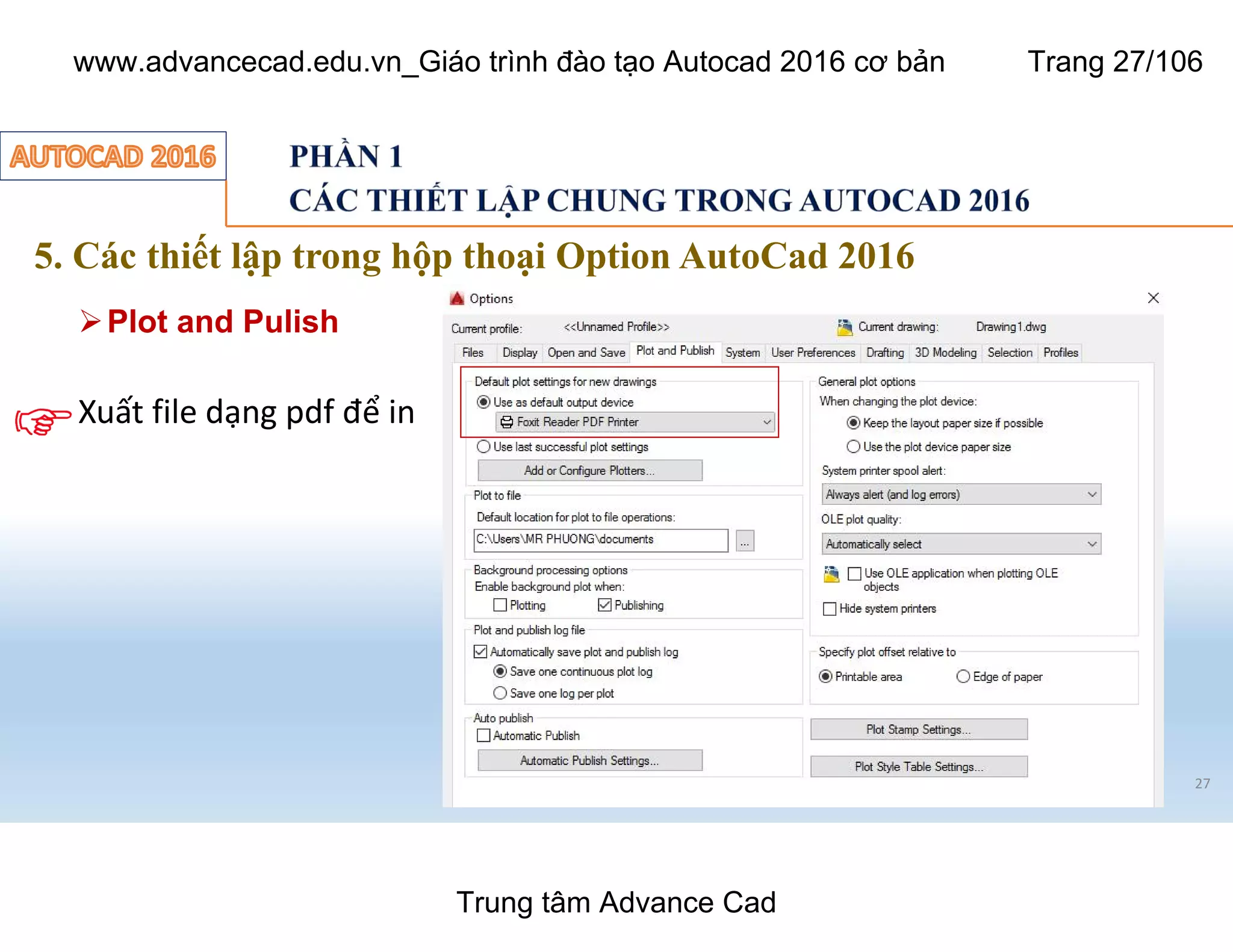

ØPlot and Pulish
Xuất file dạng pdf để in

28

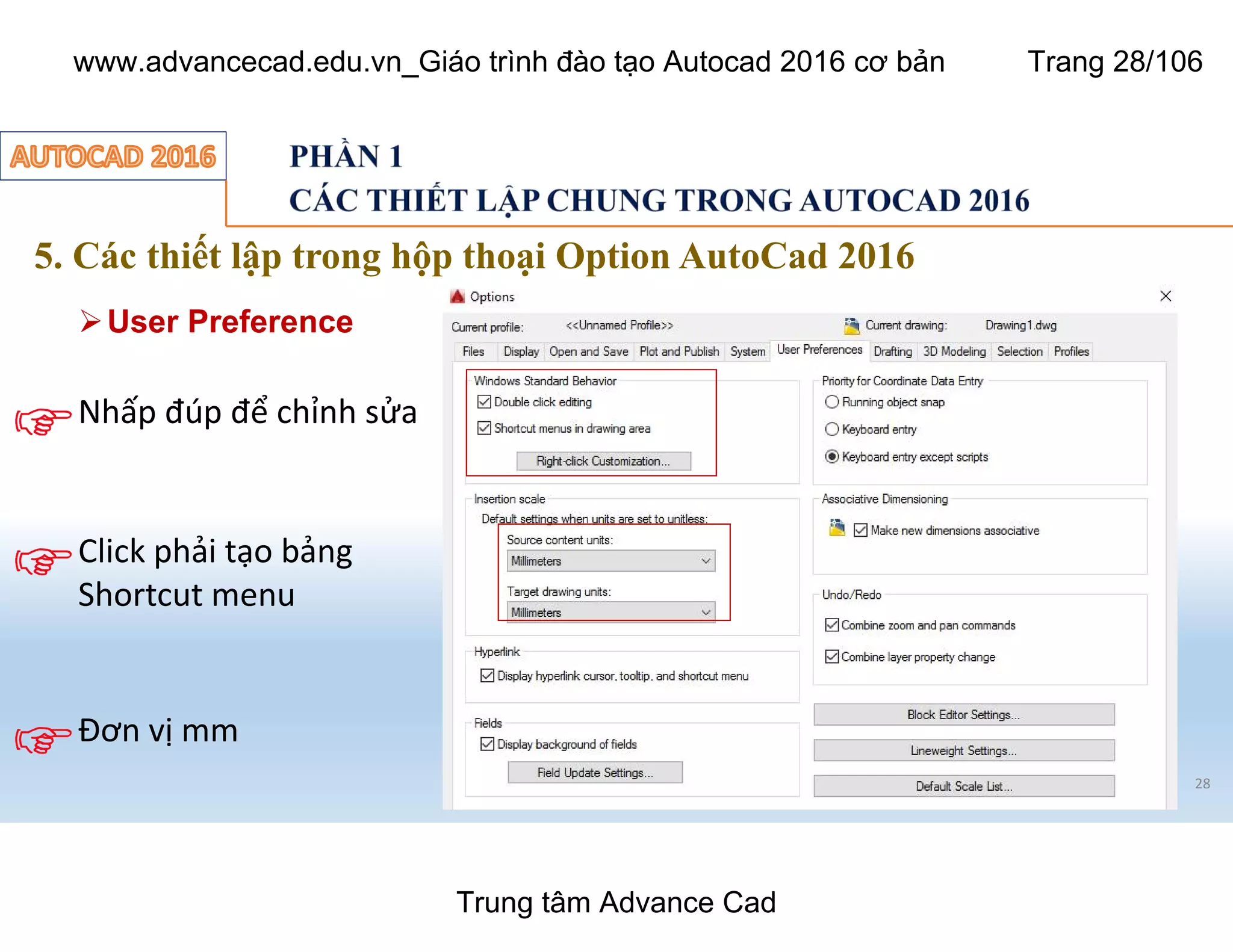

ØUser Preference
Nhấp đúp để chỉnh sửa
Đơn vị mm
Click phải tạo bảng
Shortcut menu

29

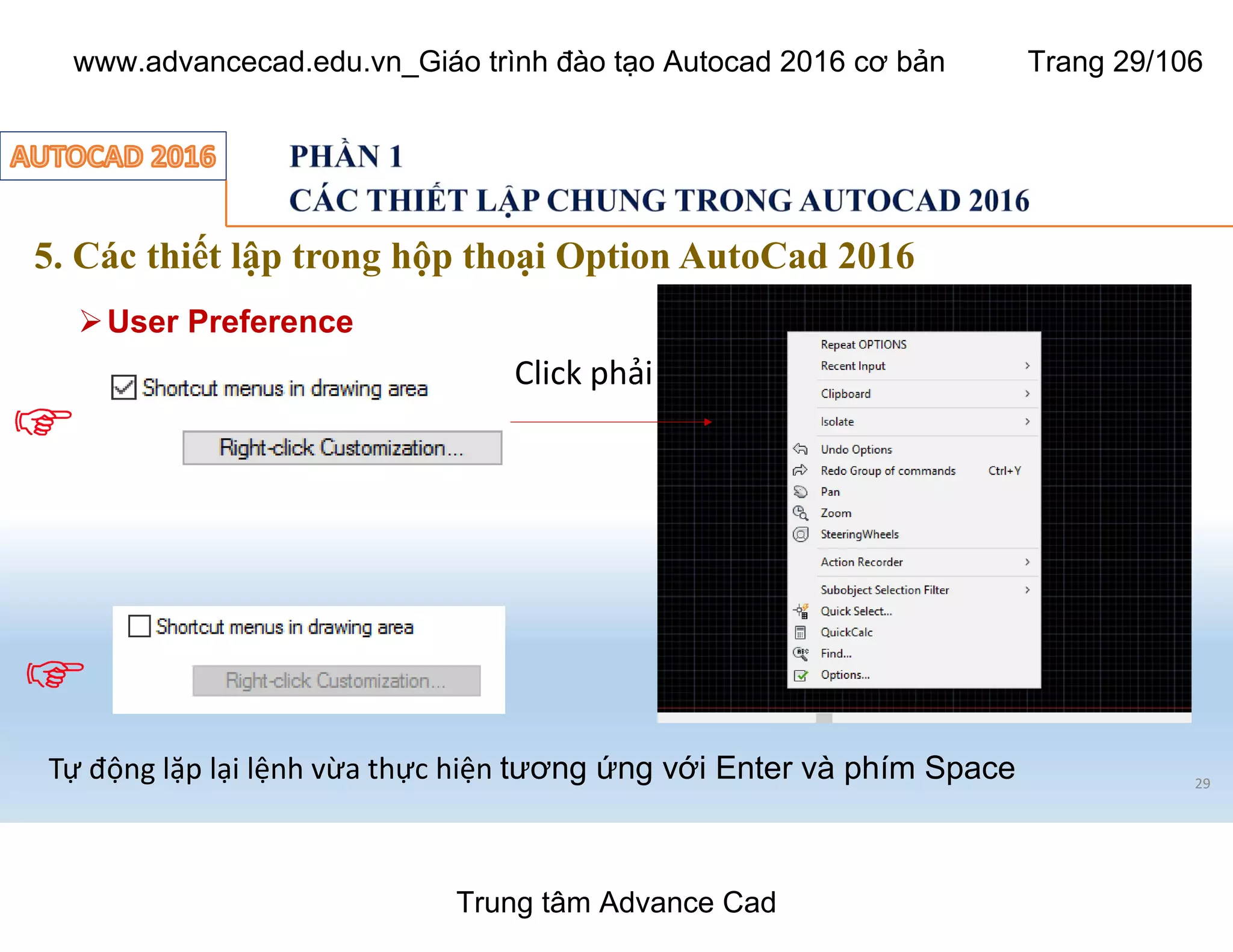

ØUser Preference
Click phải
Tự động lặp lại lệnh vừa thực hiện tương ứng với Enter và phím Space

30

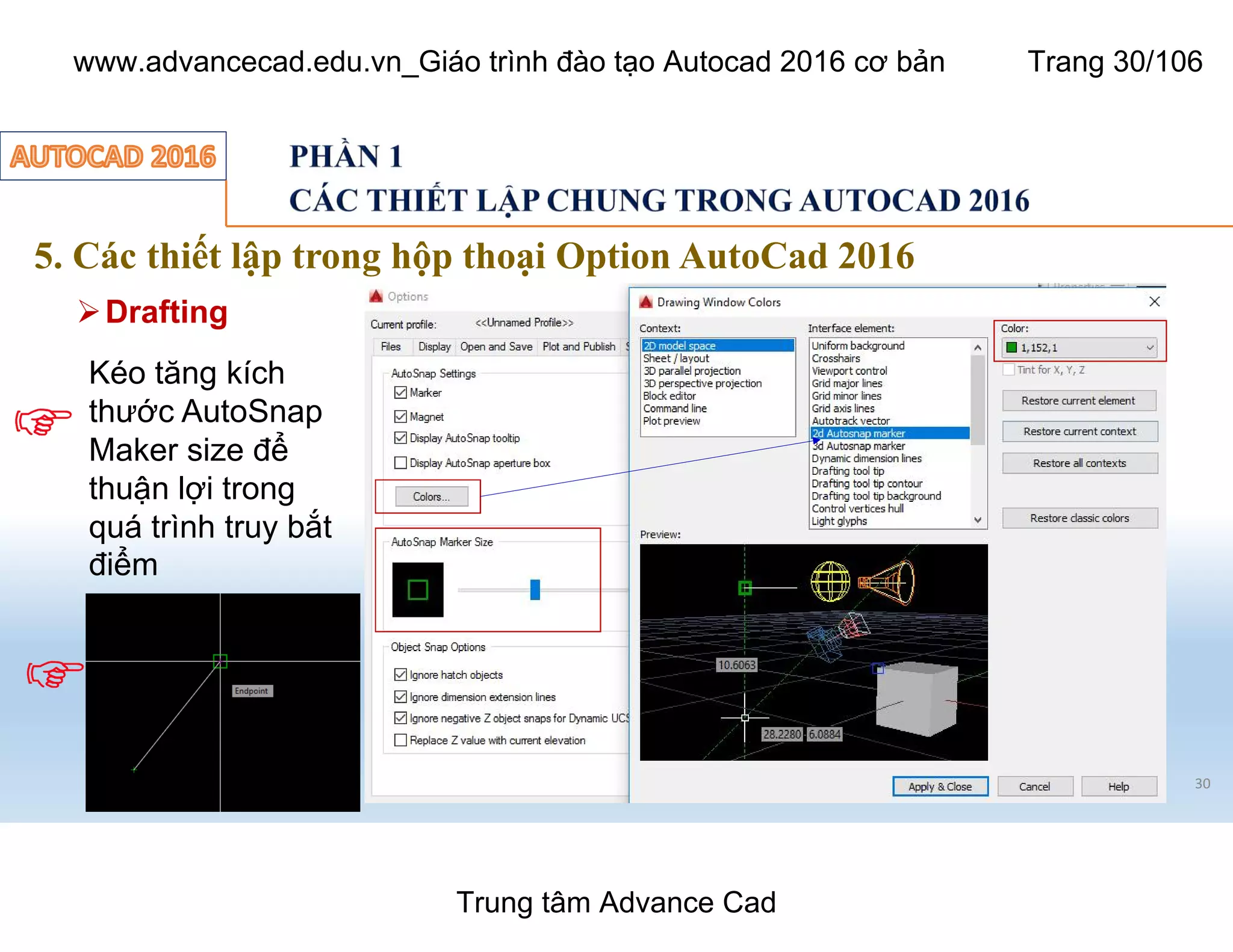

ØDrafting
Kéo tăng kích
thước AutoSnap
Maker size để
thuận lợi trong
quá trình truy bắt
điểm

31

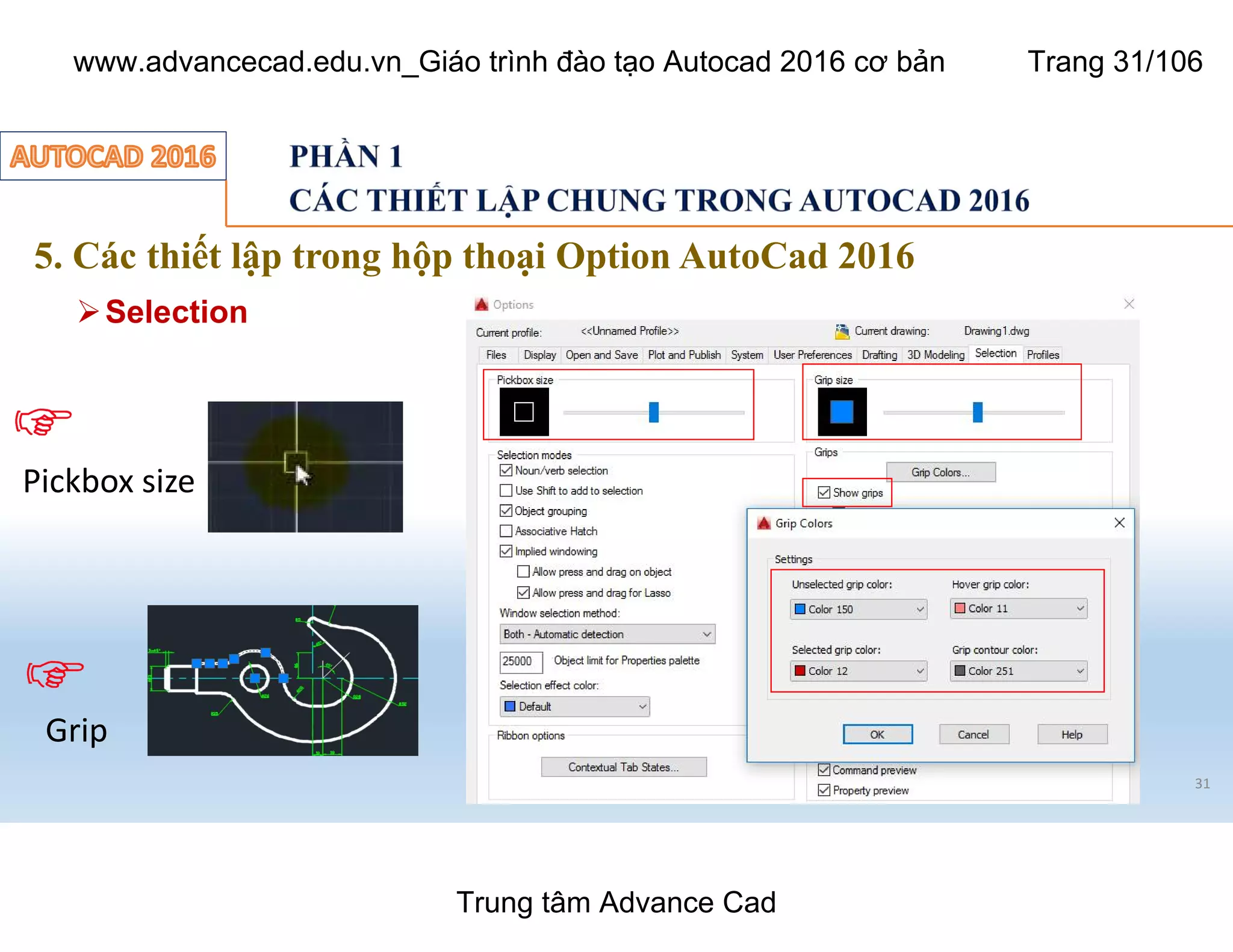

ØSelection
Grip
Pickbox size

32

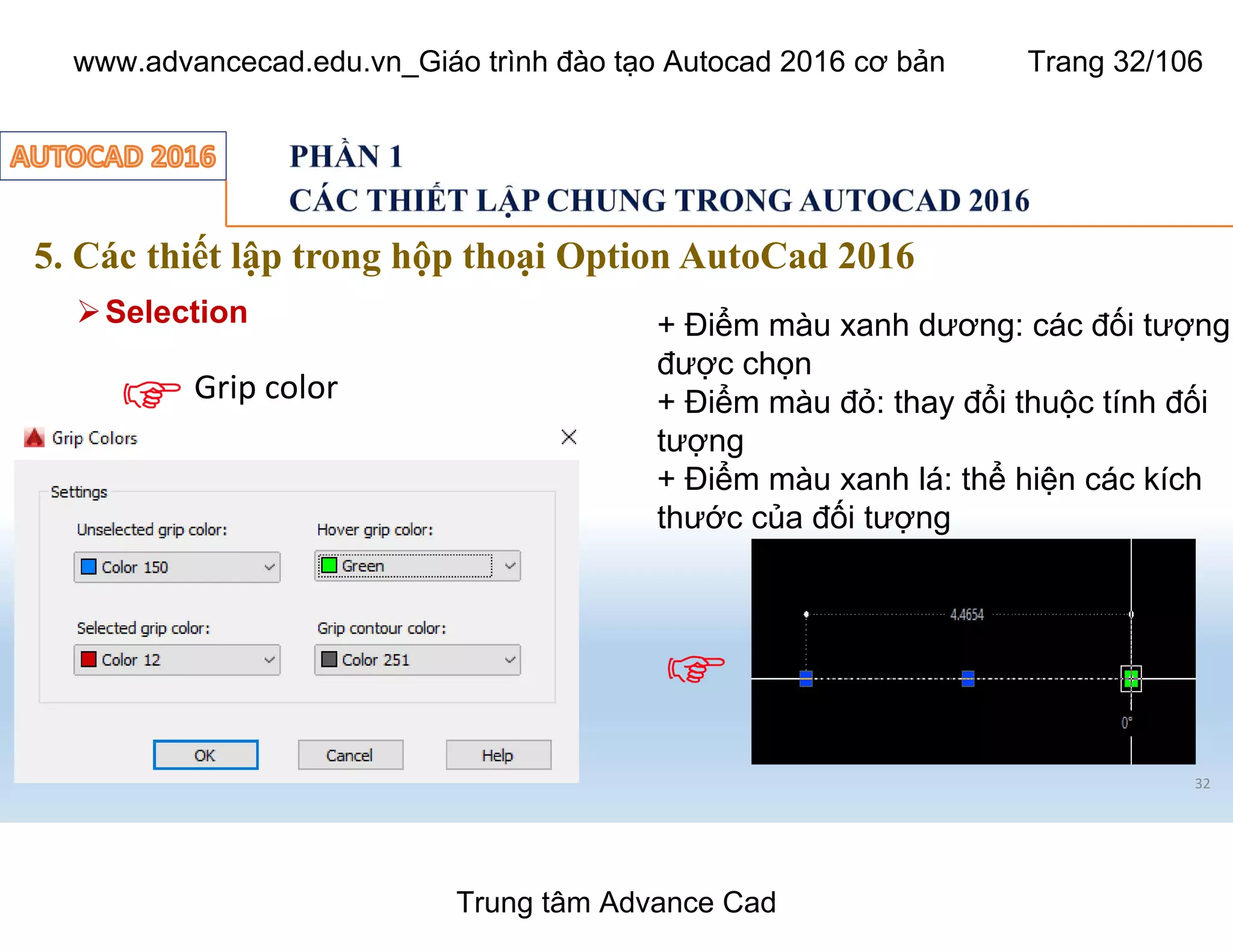

ØSelection
Grip color
+ Điểm màu xanh dương: các đối tượng
được chọn
+ Điểm màu đỏ: thay đổi thuộc tính đối
tượng
+ Điểm màu xanh lá: thể hiện các kích
thước của đối tượng

33

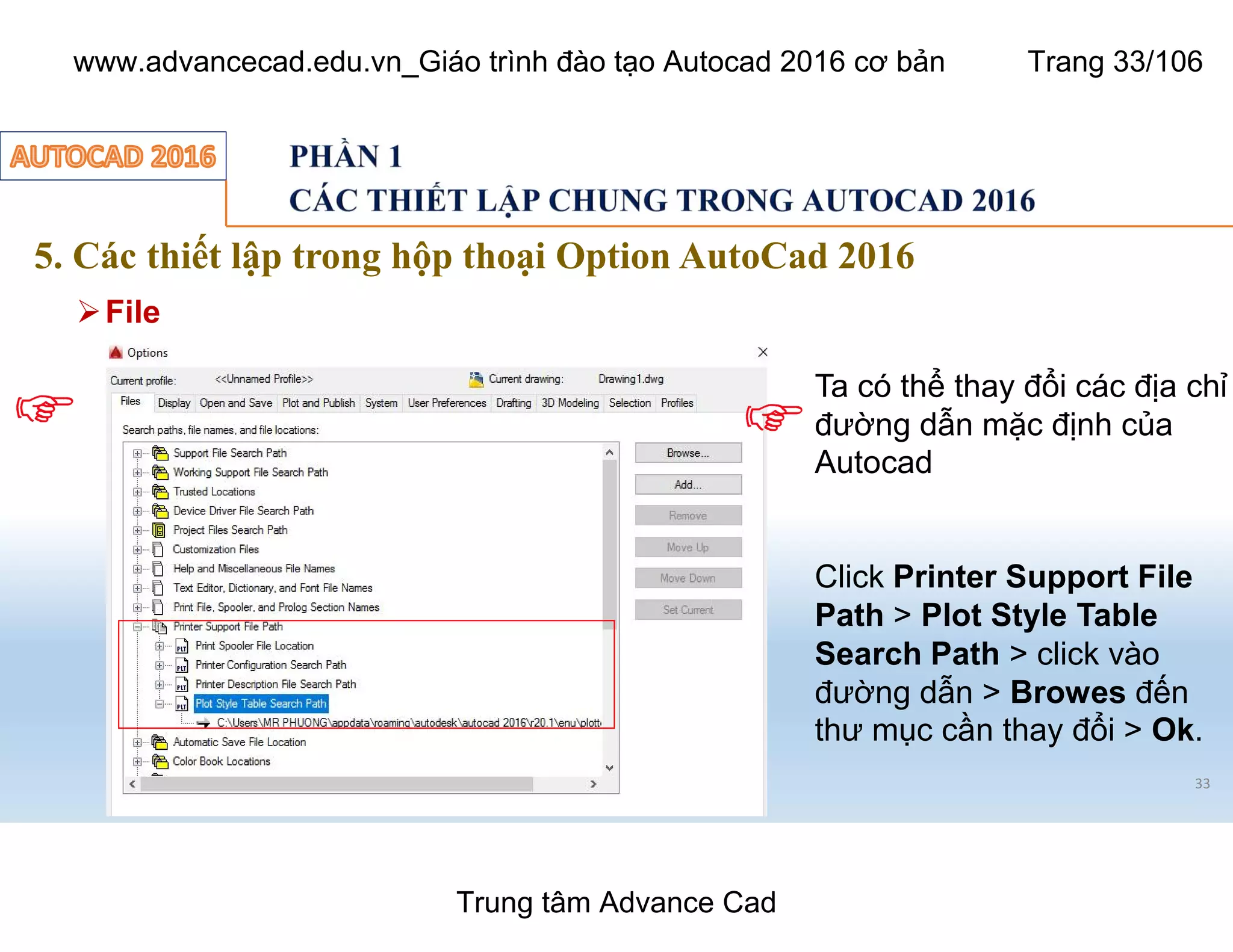

ØFile
Ta có thể thay đổi các địa chỉ
đường dẫn mặc định của
Autocad
Click Printer Support File
Path > Plot Style Table
Search Path > click vào
đường dẫn > Browes đến
thư mục cần thay đổi > Ok.

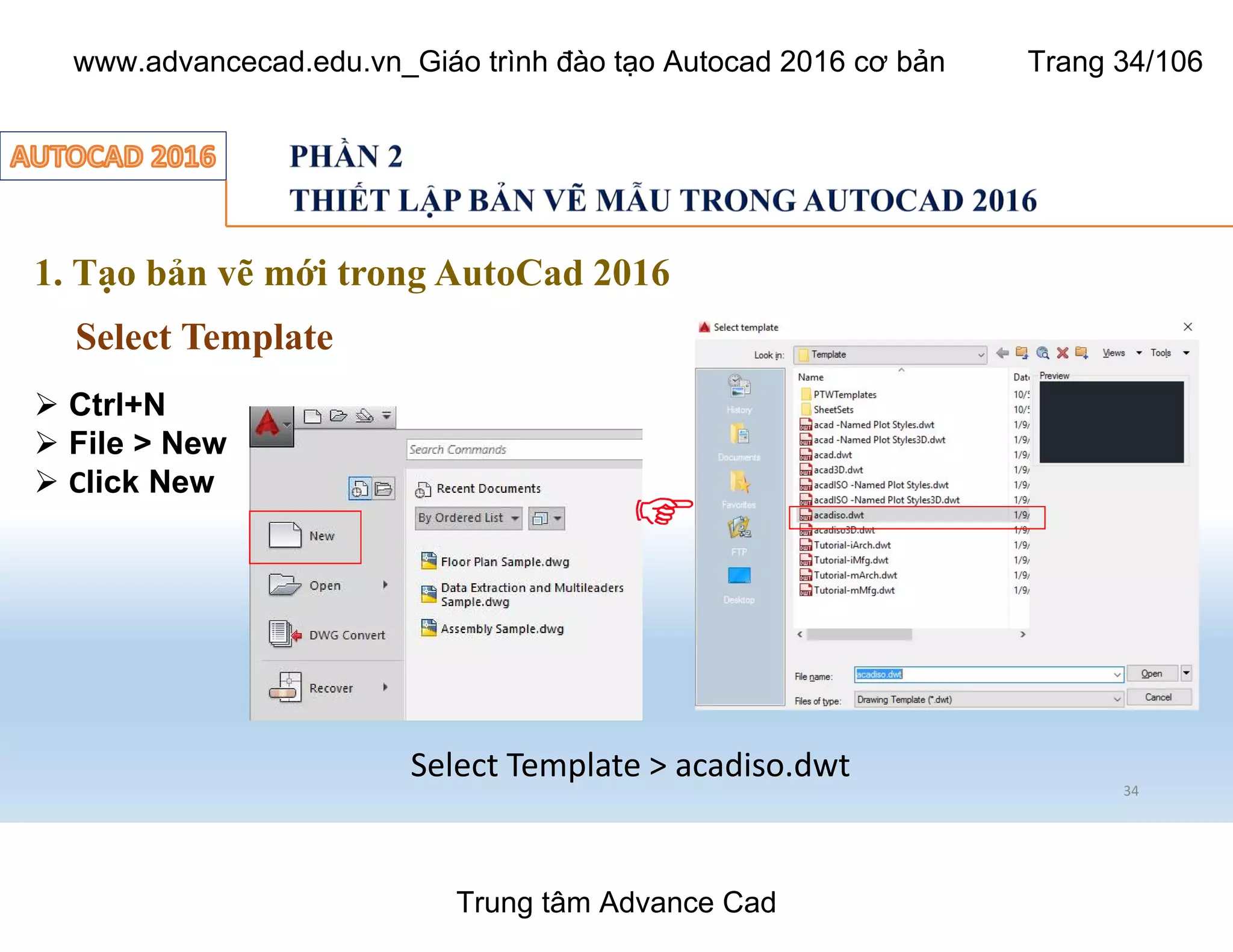

1. Tạo bản vẽ mới trong AutoCad 2016
Select Template
34
Ø Ctrl+N
Ø File > New
Ø Click New
Select Template > acadiso.dwt

35

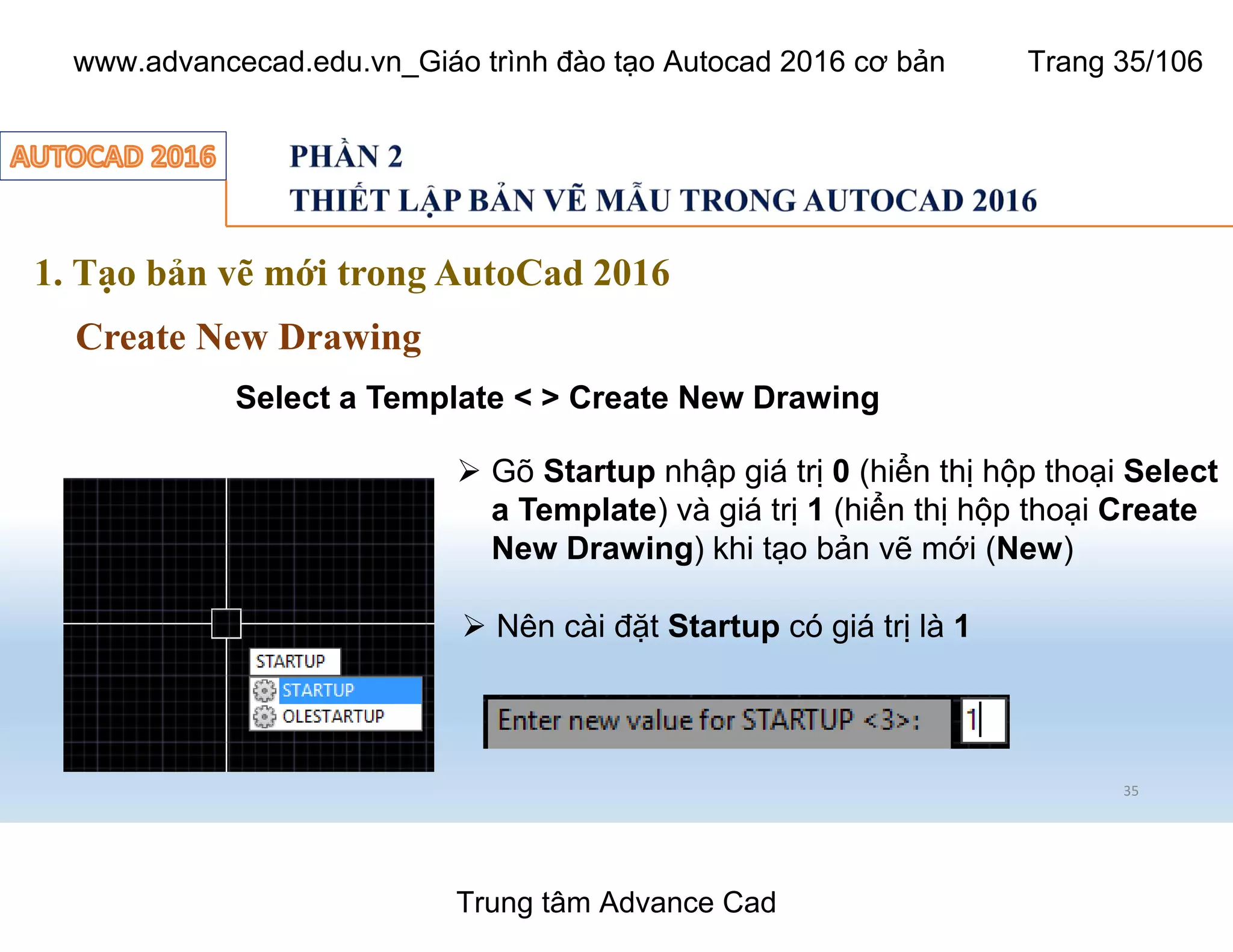

Create New Drawing
Select a Template < > Create New Drawing
Ø Gõ Startup nhập giá trị 0 (hiển thị hộp thoại Select
a Template) và giá trị 1 (hiển thị hộp thoại Create
New Drawing) khi tạo bản vẽ mới (New)
Ø Nên cài đặt Startup có giá trị là 1

36

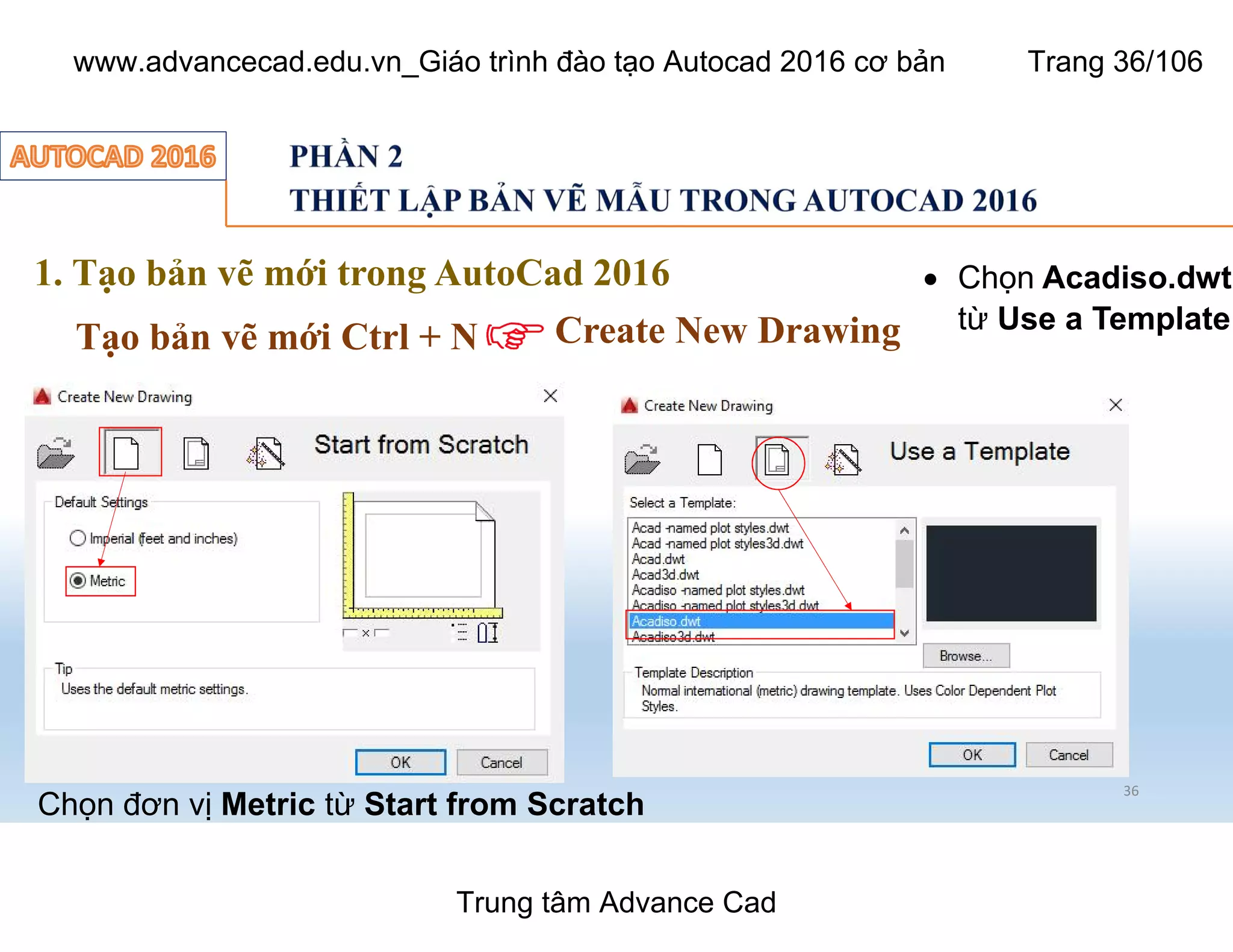

Tạo bản vẽ mới Ctrl + N Create New Drawing
Chọn đơn vị Metric từ Start from Scratch
 Chọn Acadiso.dwt
từ Use a Template

37

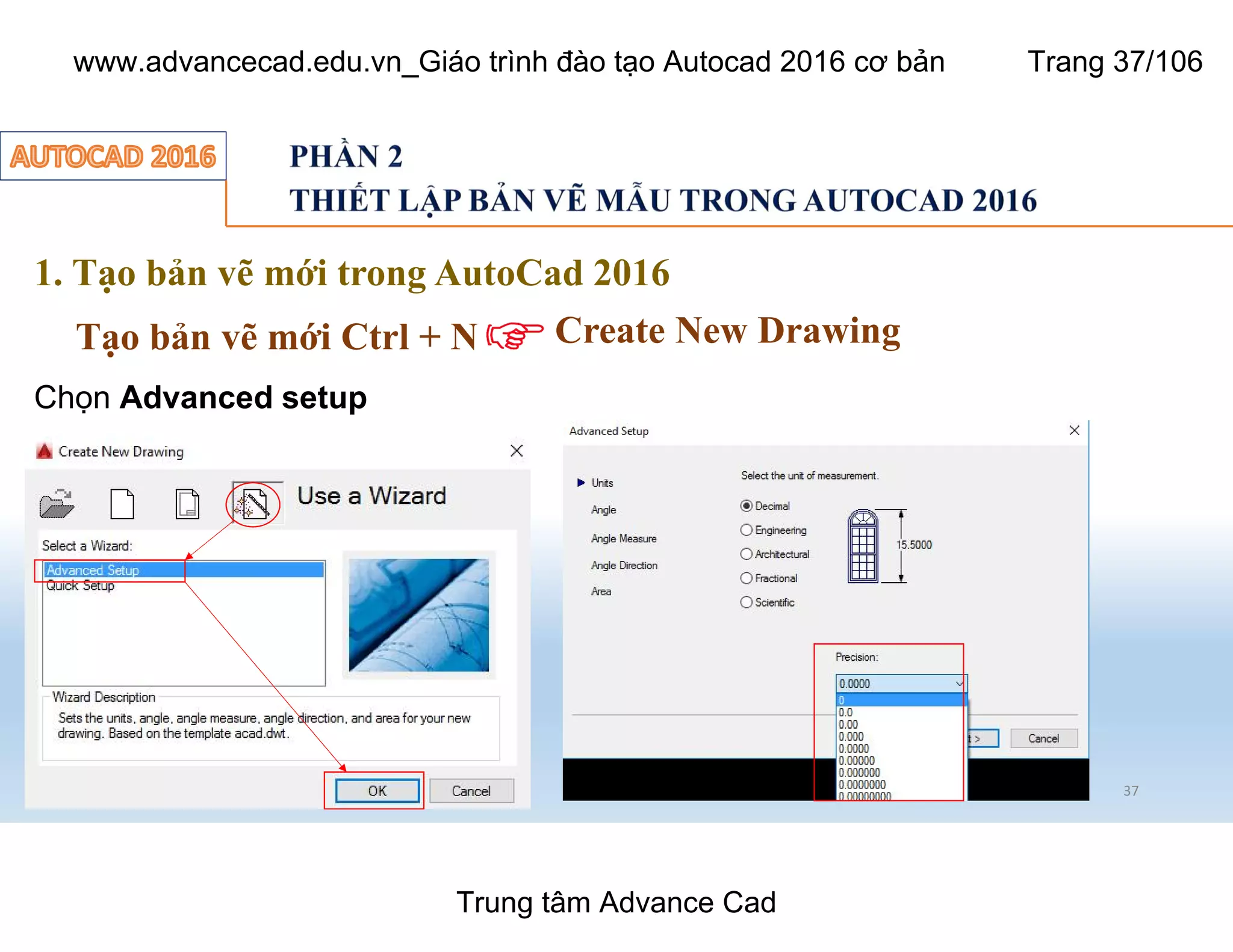

Tạo bản vẽ mới Ctrl + N Create New Drawing

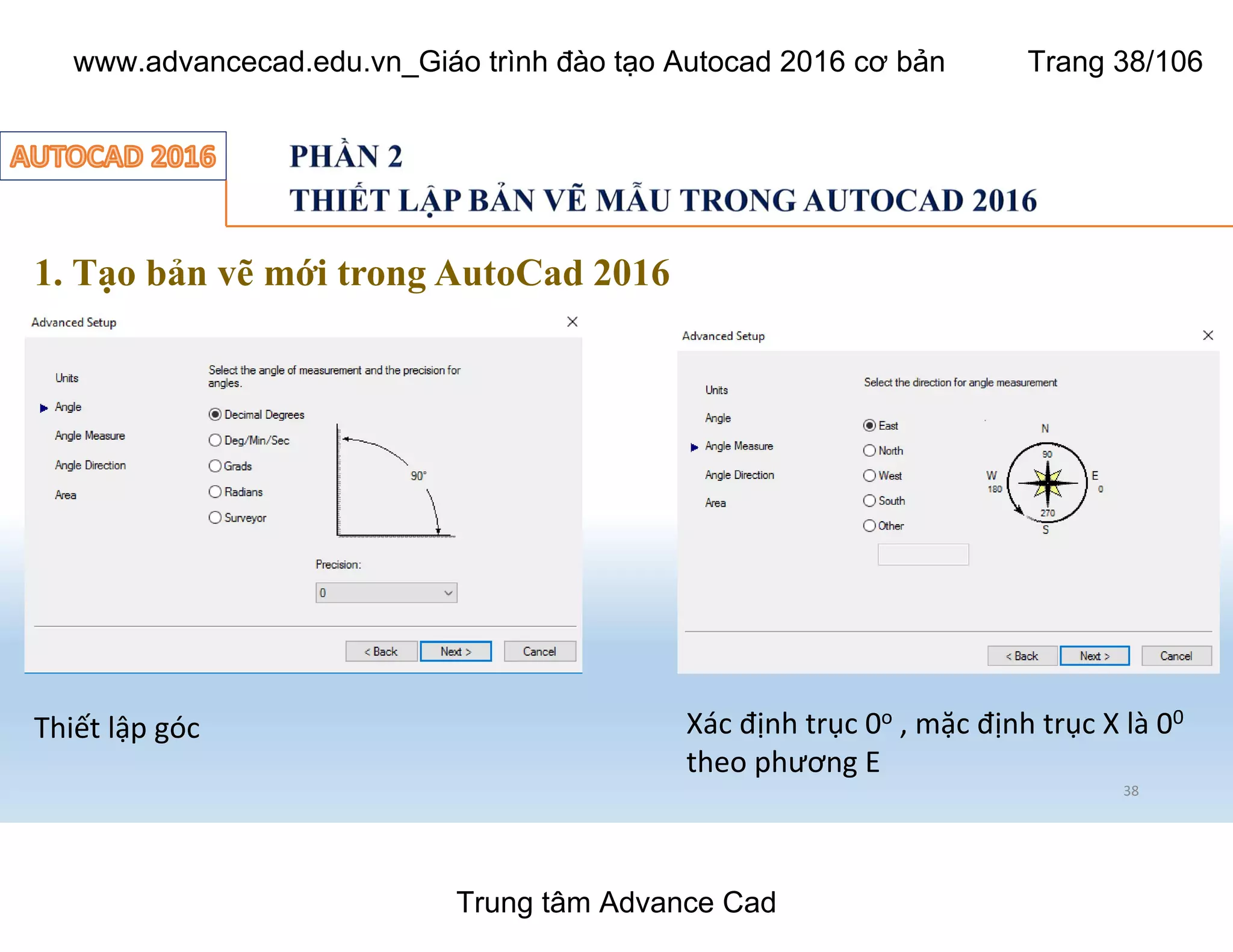

Chọn Advanced setup

38
Thiết lập góc Xác định trục 0o , mặc định trục X là 00
theo phương E

39

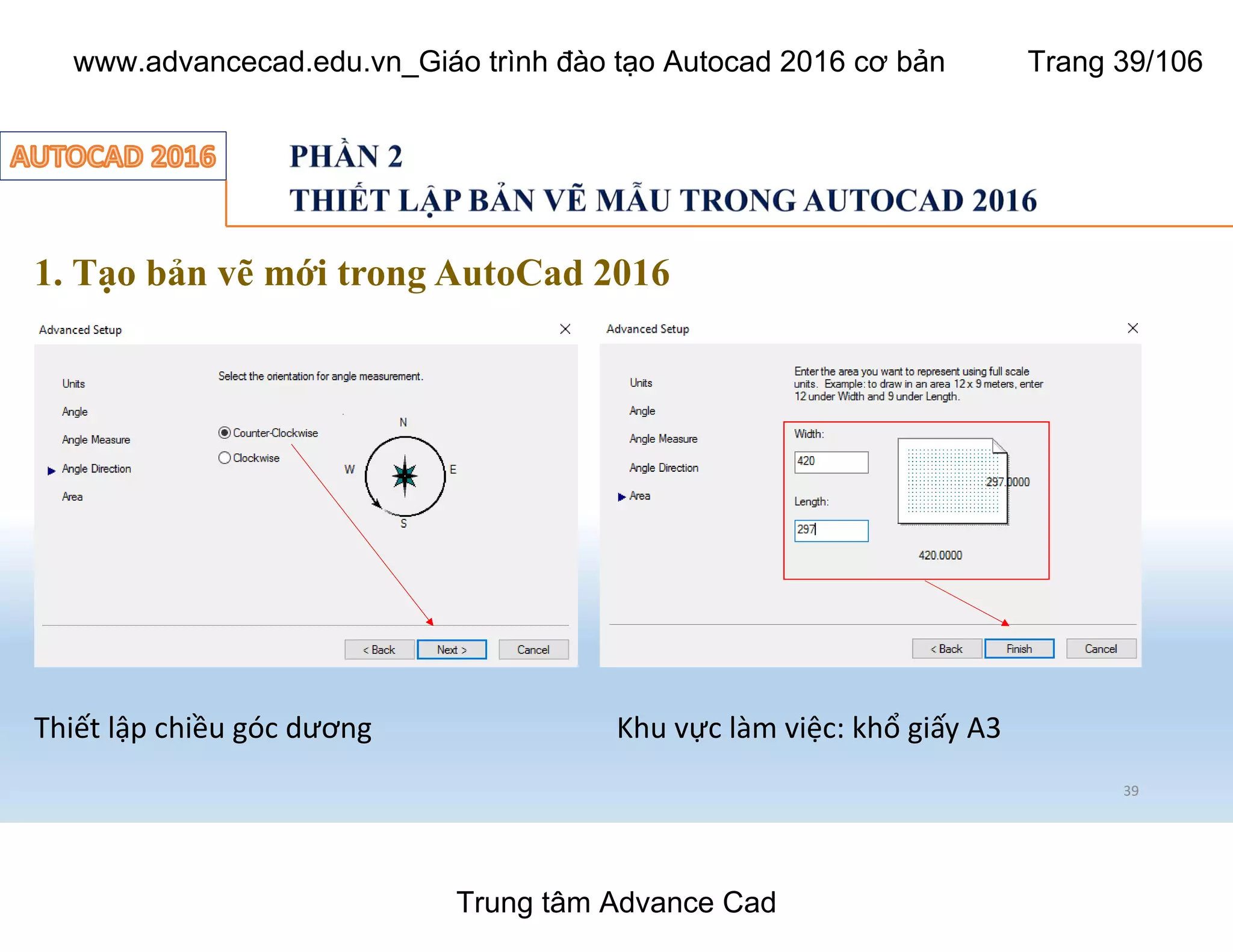

Thiết lập chiều góc dương Khu vực làm việc: khổ giấy A3

40

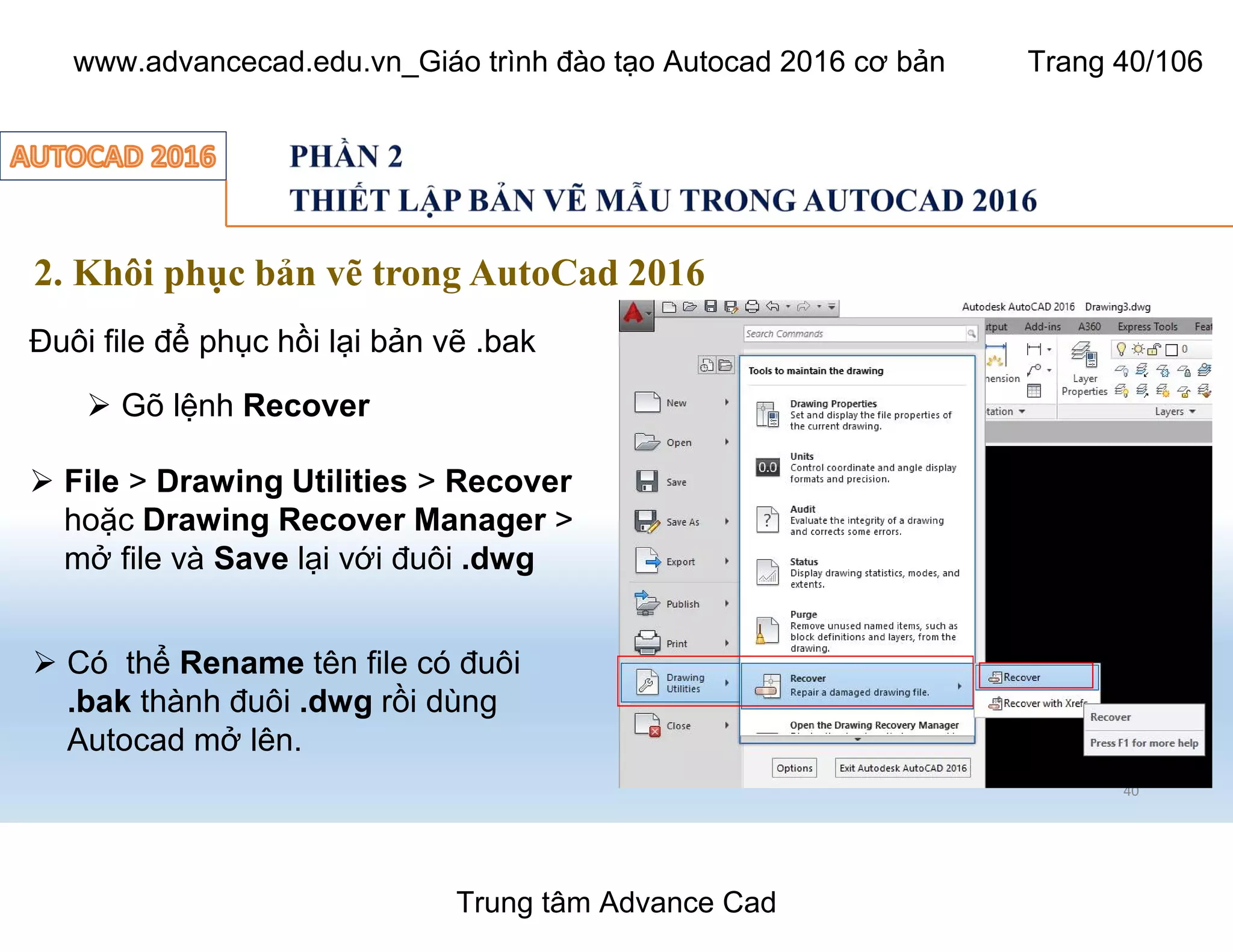

2. Khôi phục bản vẽ trong AutoCad 2016
Đuôi file để phục hồi lại bản vẽ .bak
Ø Gõ lệnh Recover
Ø File > Drawing Utilities > Recover
hoặc Drawing Recover Manager >
mở file và Save lại với đuôi .dwg
Ø Có thể Rename tên file có đuôi
.bak thành đuôi .dwg rồi dùng
Autocad mở lên.

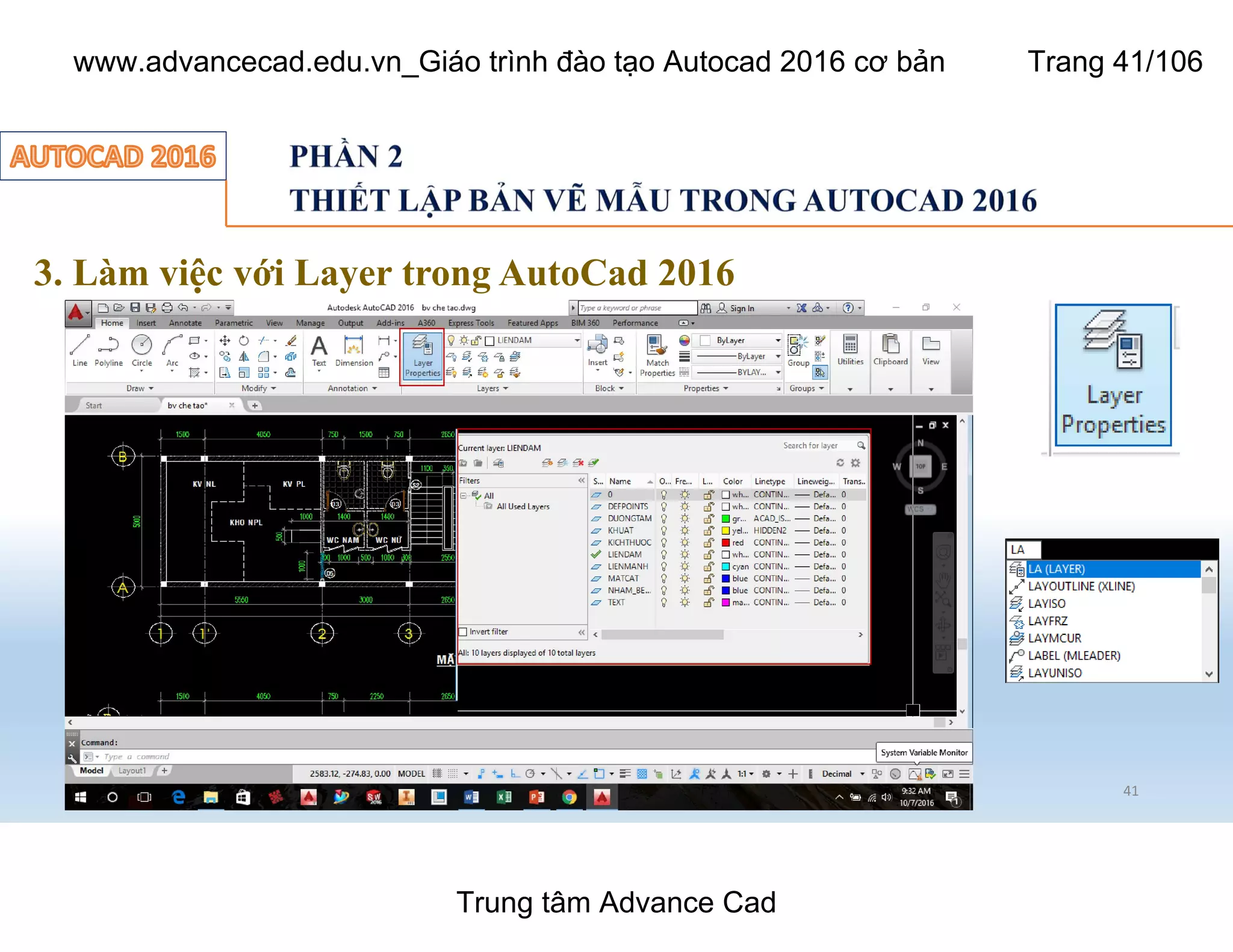

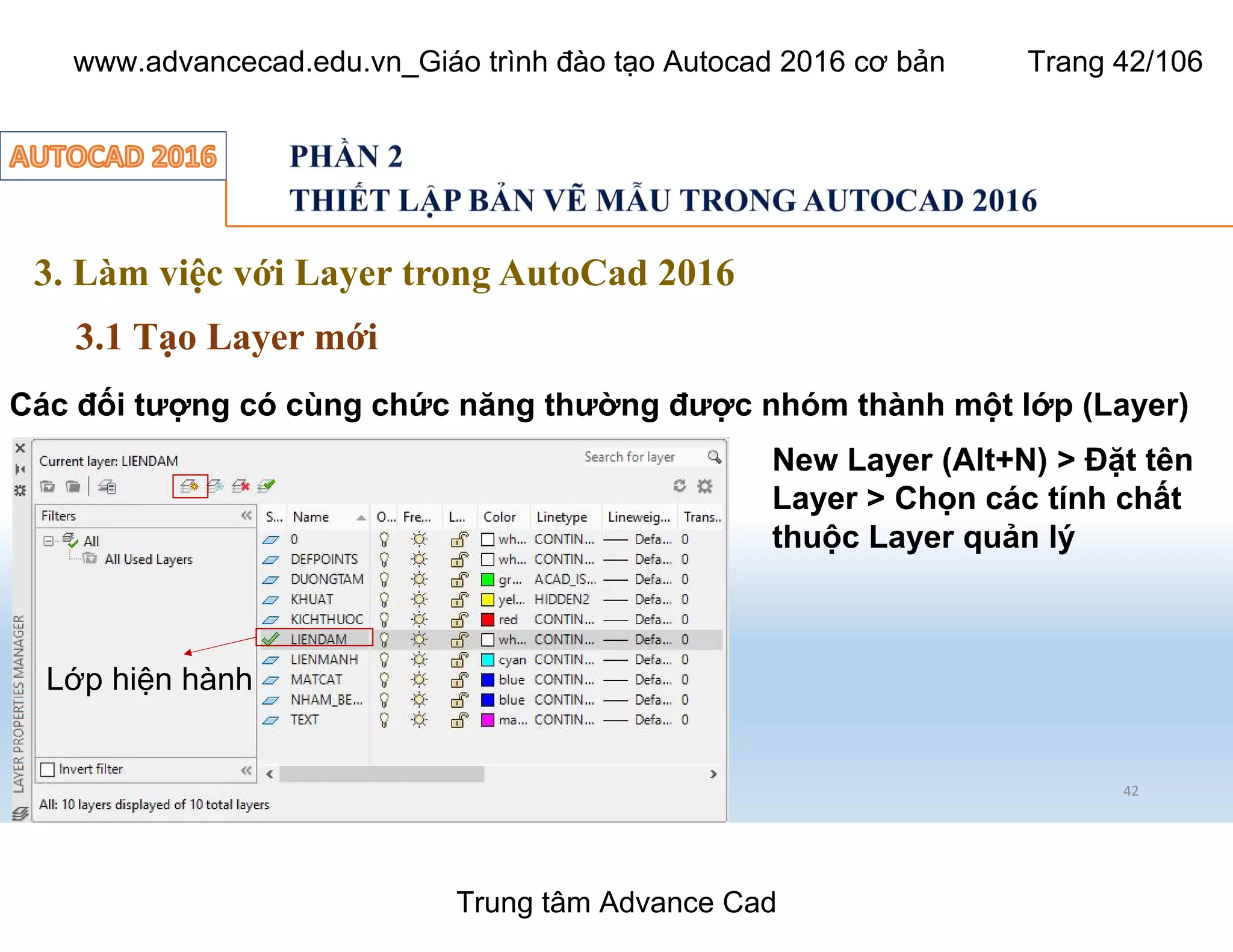

3. Làm việc với Layer trong AutoCad 2016
41

3.1 Tạo Layer mới
42
Các đối tượng có cùng chức năng thường được nhóm thành một lớp (Layer)
New Layer (Alt+N) > Đặt tên
Layer > Chọn các tính chất
thuộc Layer quản lý
Lớp hiện hành

43

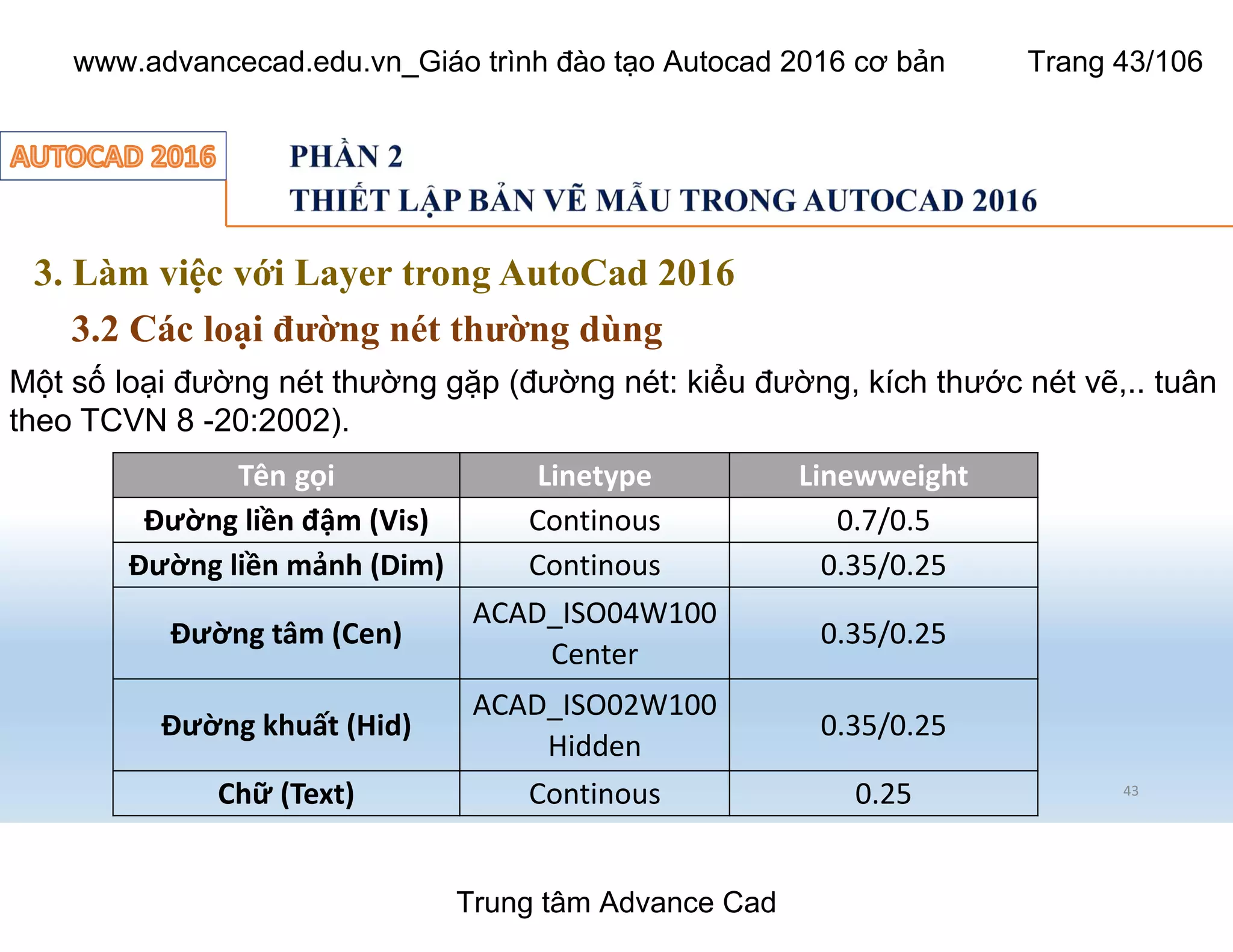

3.2 Các loại đường nét thường dùng
Tên gọi Linetype Linewweight
Đường liền đậm (Vis) Continous 0.7/0.5
Đường liền mảnh (Dim) Continous 0.35/0.25
Đường tâm (Cen)
ACAD_ISO04W100
Center
0.35/0.25
Đường khuất (Hid)
ACAD_ISO02W100
Hidden
0.35/0.25
Chữ (Text) Continous 0.25
Một số loại đường nét thường gặp (đường nét: kiểu đường, kích thước nét vẽ,.. tuân
theo TCVN 8 -20:2002).

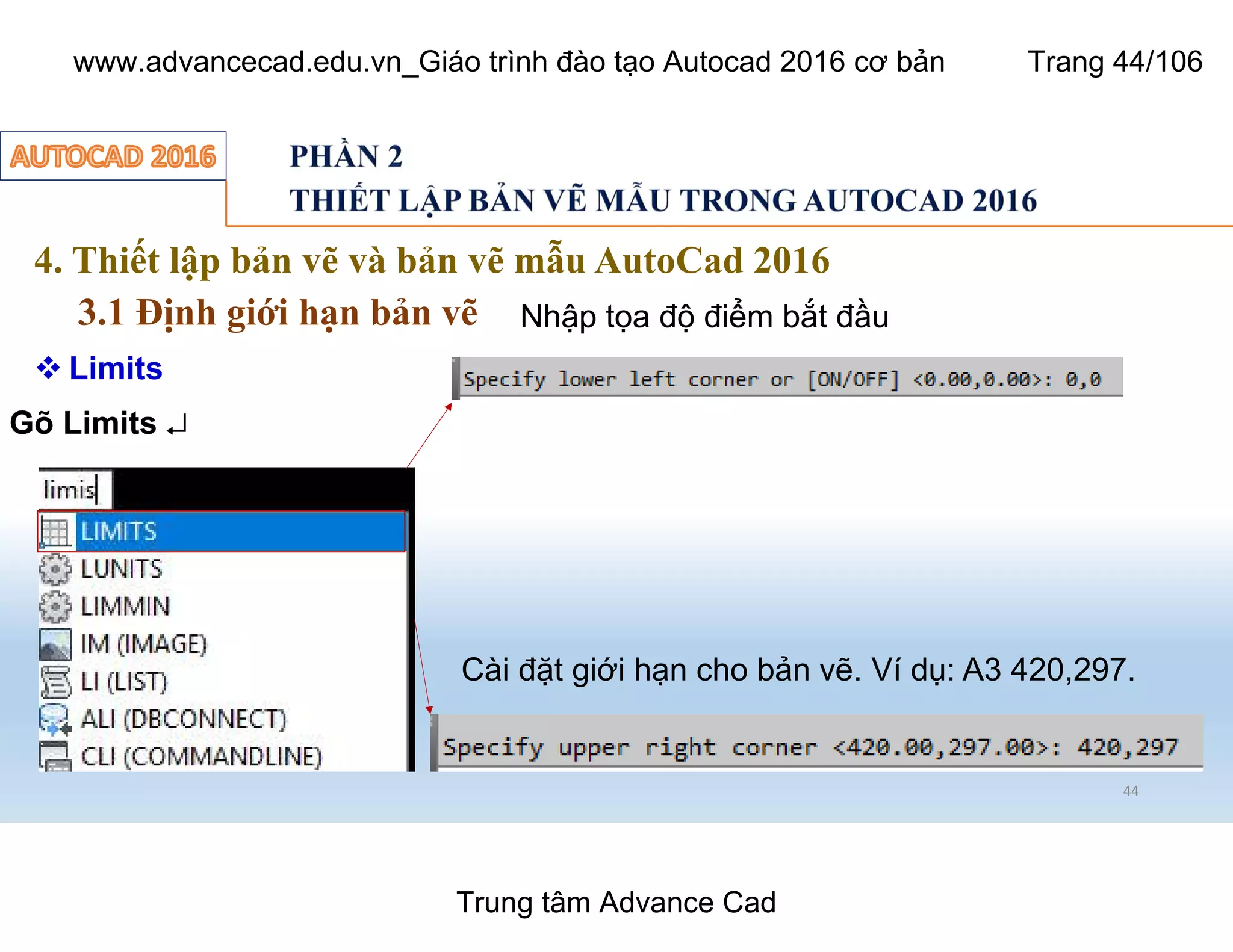

4. Thiết lập bản vẽ và bản vẽ mẫu AutoCad 2016
3.1 Định giới hạn bản vẽ
44
 Limits
Gõ Limits ¿
Nhập tọa độ điểm bắt đầu
Cài đặt giới hạn cho bản vẽ. Ví dụ: A3 420,297.

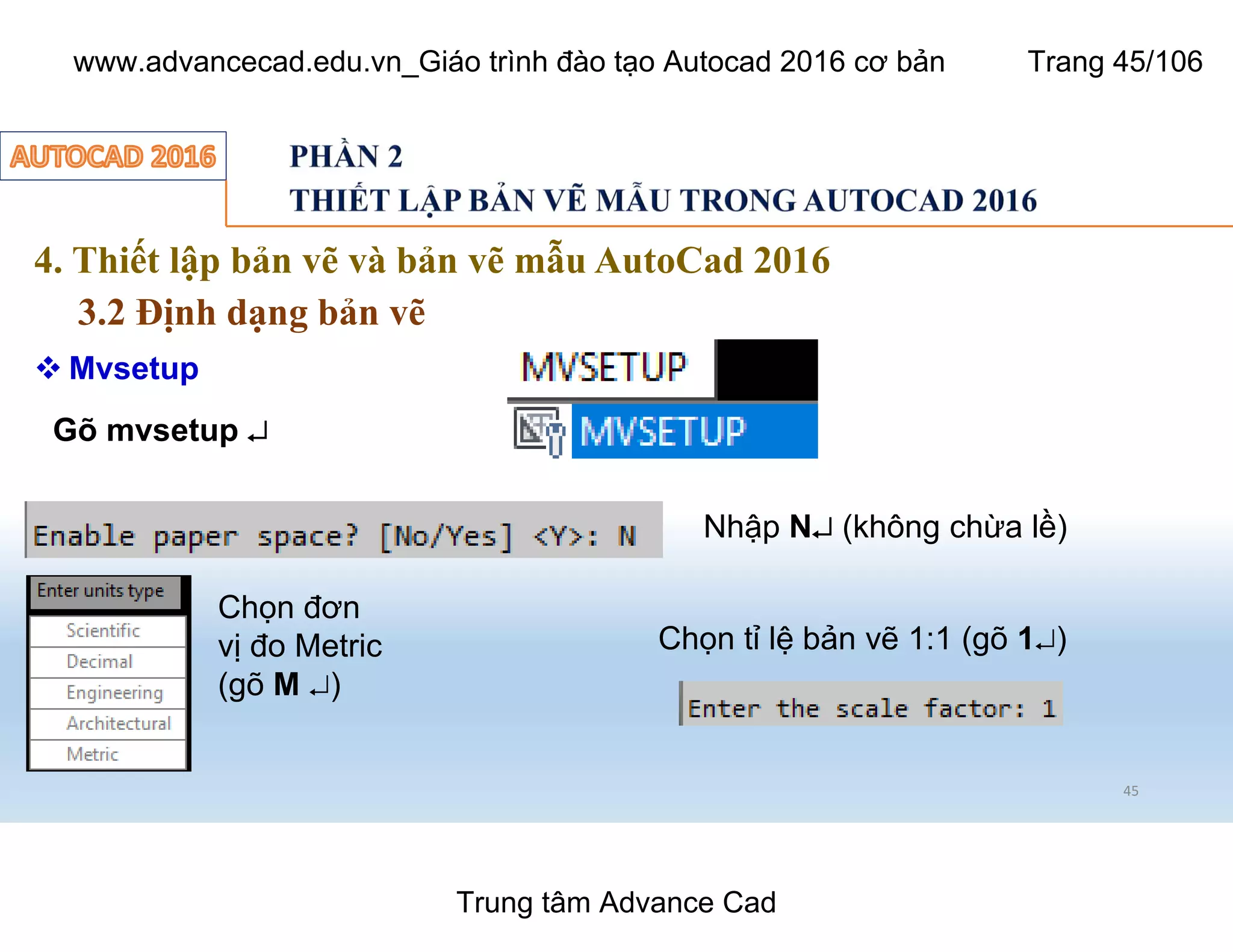

3.2 Định dạng bản vẽ
45
 Mvsetup
Gõ mvsetup ¿
Nhập N¿ (không chừa lề)
Chọn đơn
vị đo Metric
(gõ M ¿)
Chọn tỉ lệ bản vẽ 1:1 (gõ 1¿)

46

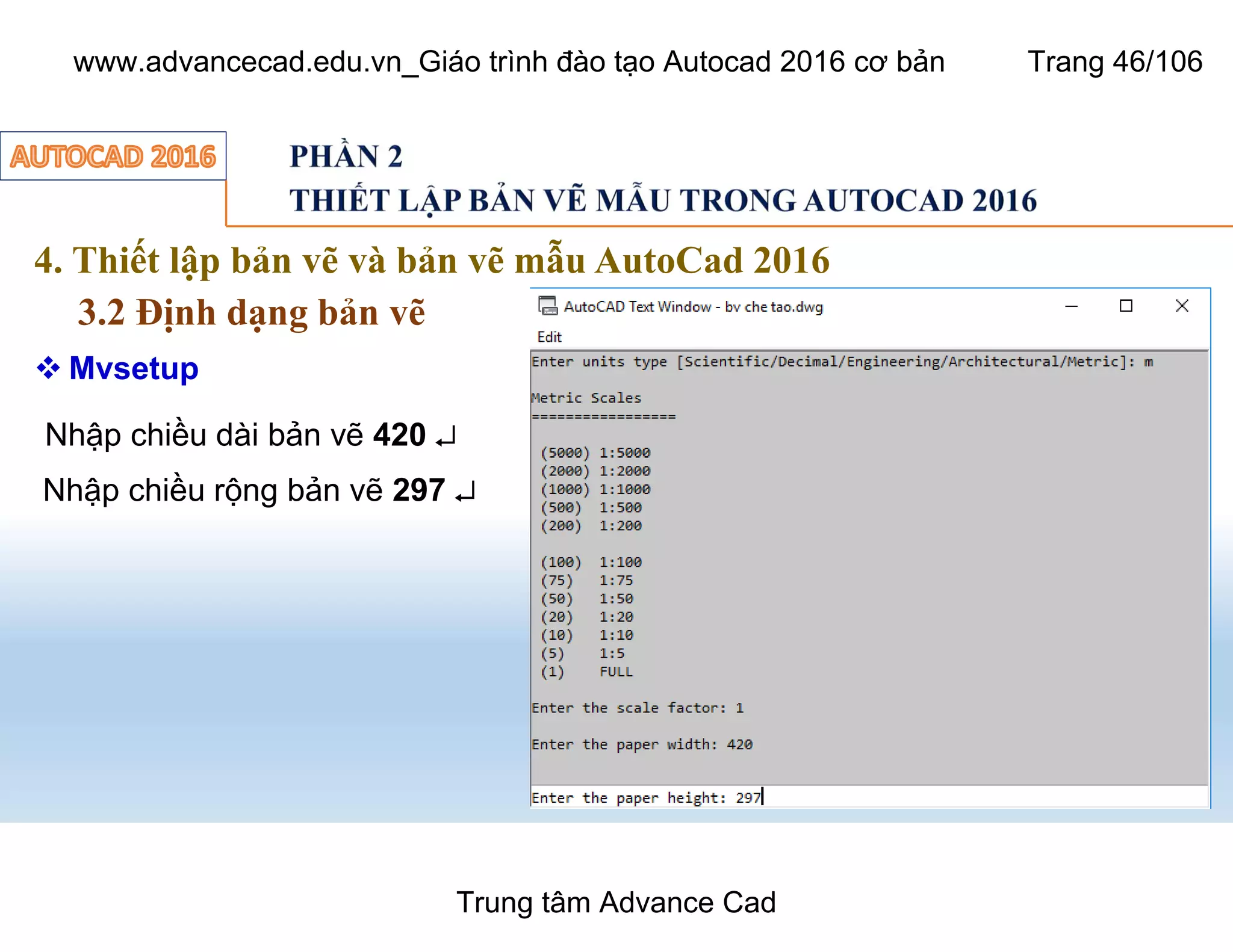

 Mvsetup
Nhập chiều dài bản vẽ 420 ¿
Nhập chiều rộng bản vẽ 297 ¿

47

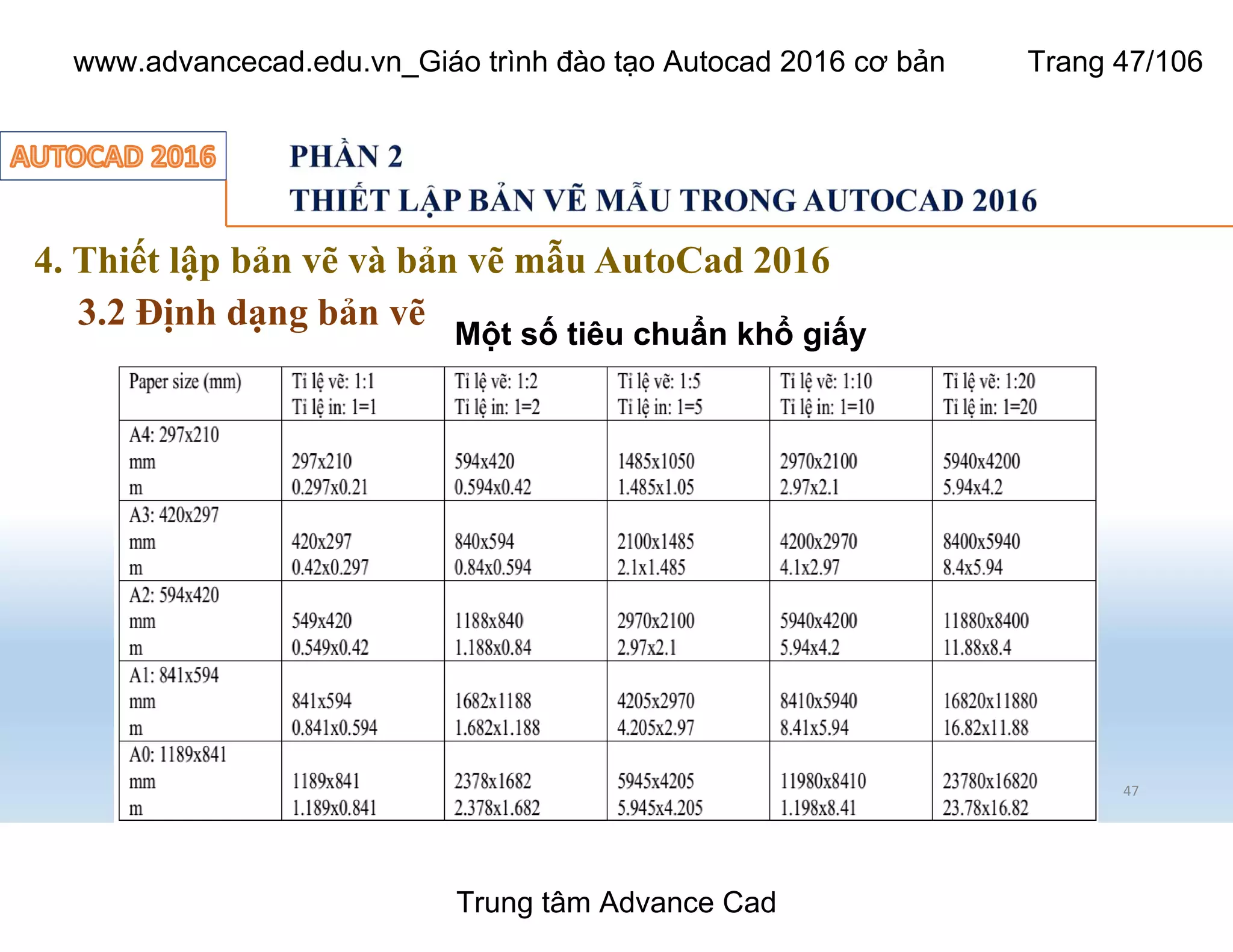

Một số tiêu chuẩn khổ giấy

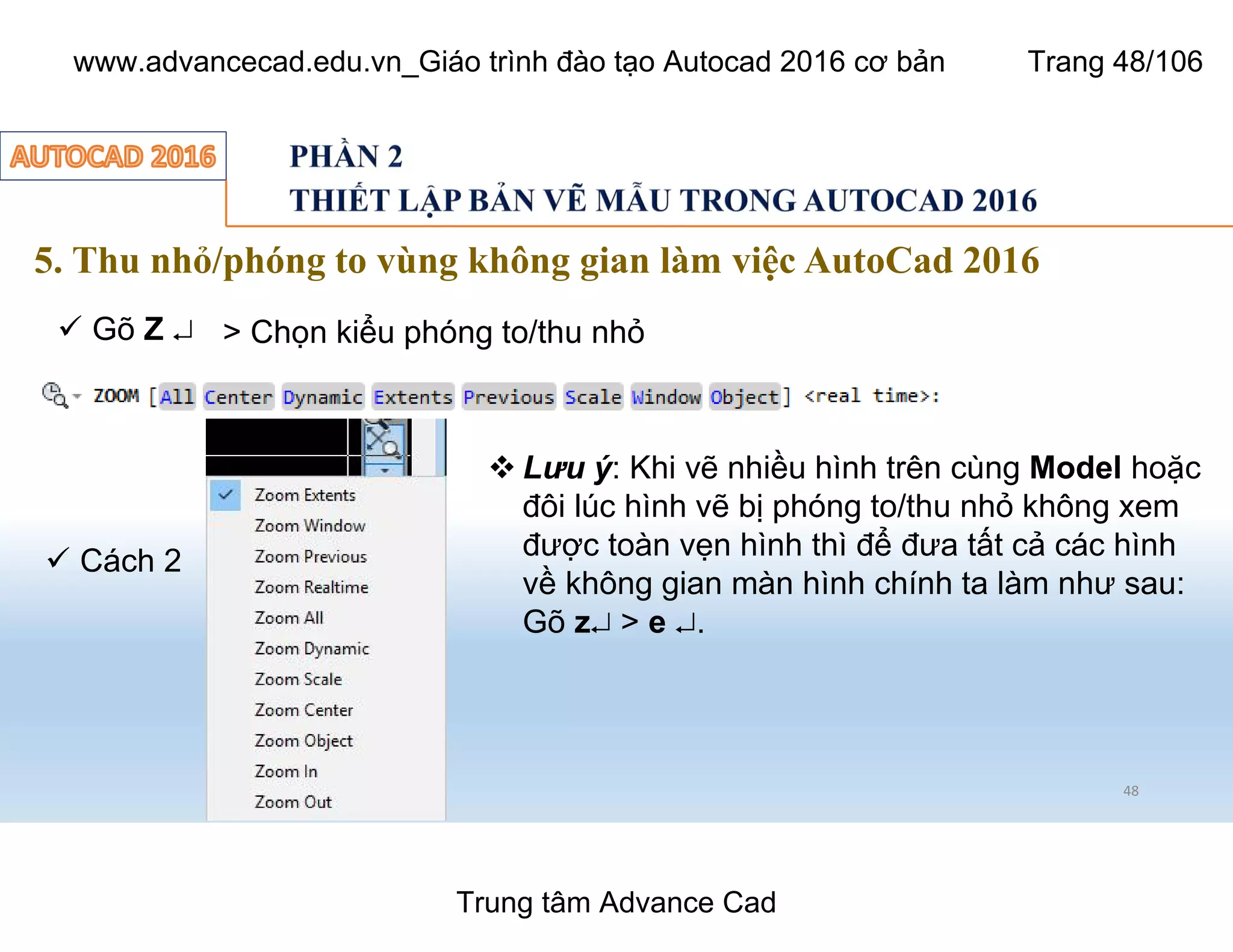

5. Thu nhỏ/phóng to vùng không gian làm việc AutoCad 2016
48
ü Gõ Z ¿ > Chọn kiểu phóng to/thu nhỏ
ü Cách 2
 Lưu ý: Khi vẽ nhiều hình trên cùng Model hoặc
đôi lúc hình vẽ bị phóng to/thu nhỏ không xem
được toàn vẹn hình thì để đưa tất cả các hình
về không gian màn hình chính ta làm như sau:
Gõ z¿ > e ¿.

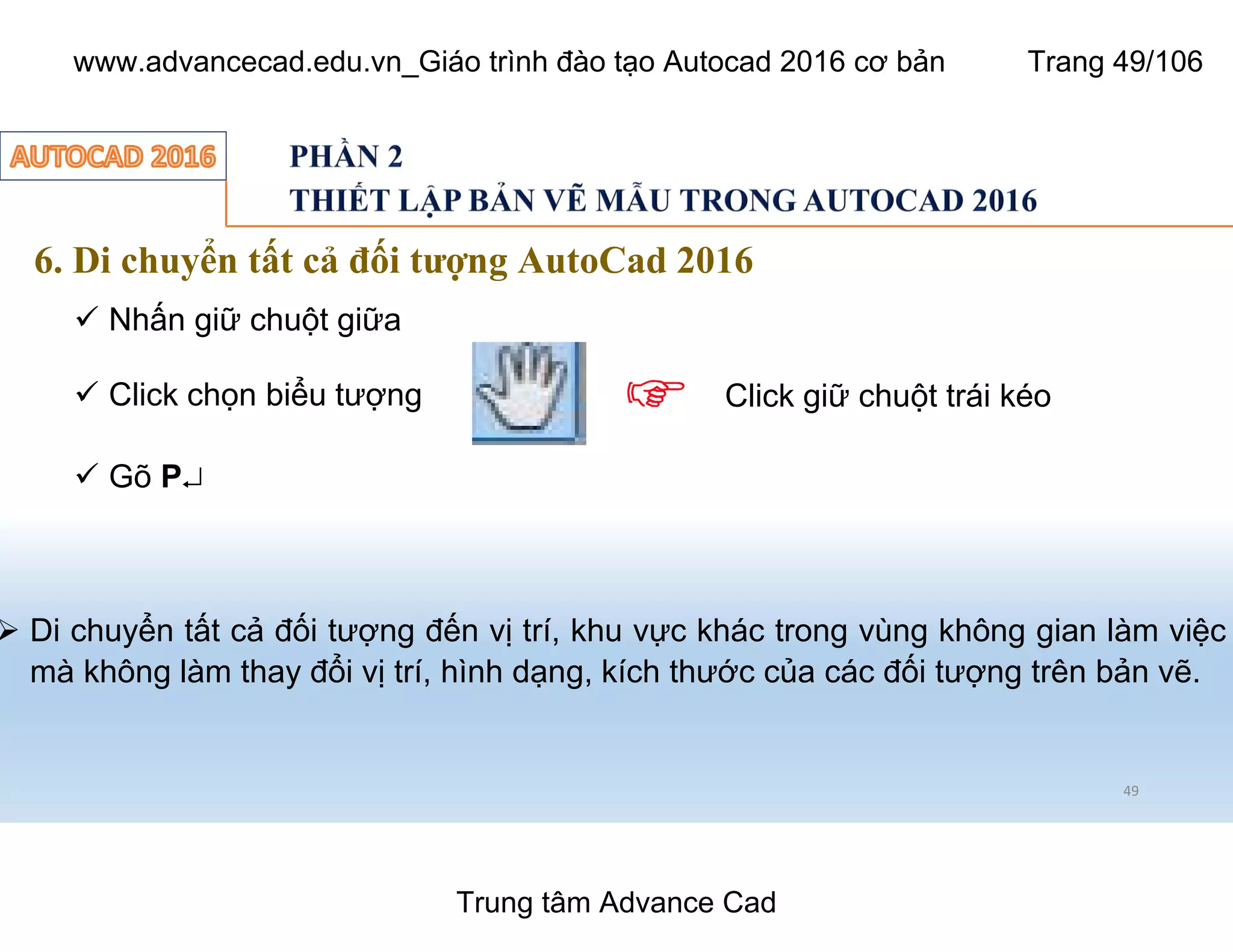

6. Di chuyển tất cả đối tượng AutoCad 2016
49
ü Nhấn giữ chuột giữa
ü Click chọn biểu tượng
ü Gõ P¿
Ø Di chuyển tất cả đối tượng đến vị trí, khu vực khác trong vùng không gian làm việc
mà không làm thay đổi vị trí, hình dạng, kích thước của các đối tượng trên bản vẽ.
Click giữ chuột trái kéo

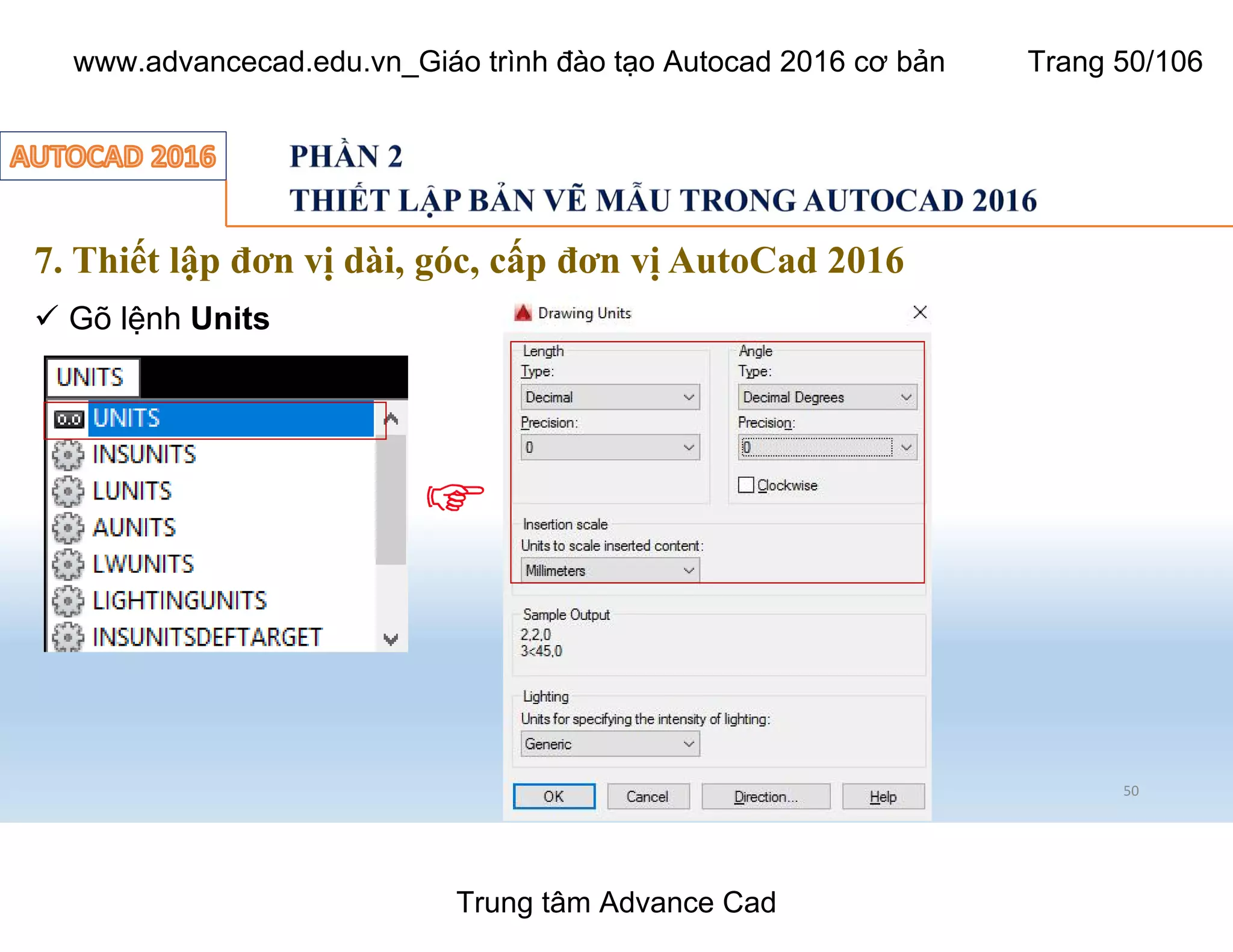

7. Thiết lập đơn vị dài, góc, cấp đơn vị AutoCad 2016
50
ü Gõ lệnh Units
