Tap 3: Điêu khắc và chỉnh sửa hình nổi jdpaint ( Demo)

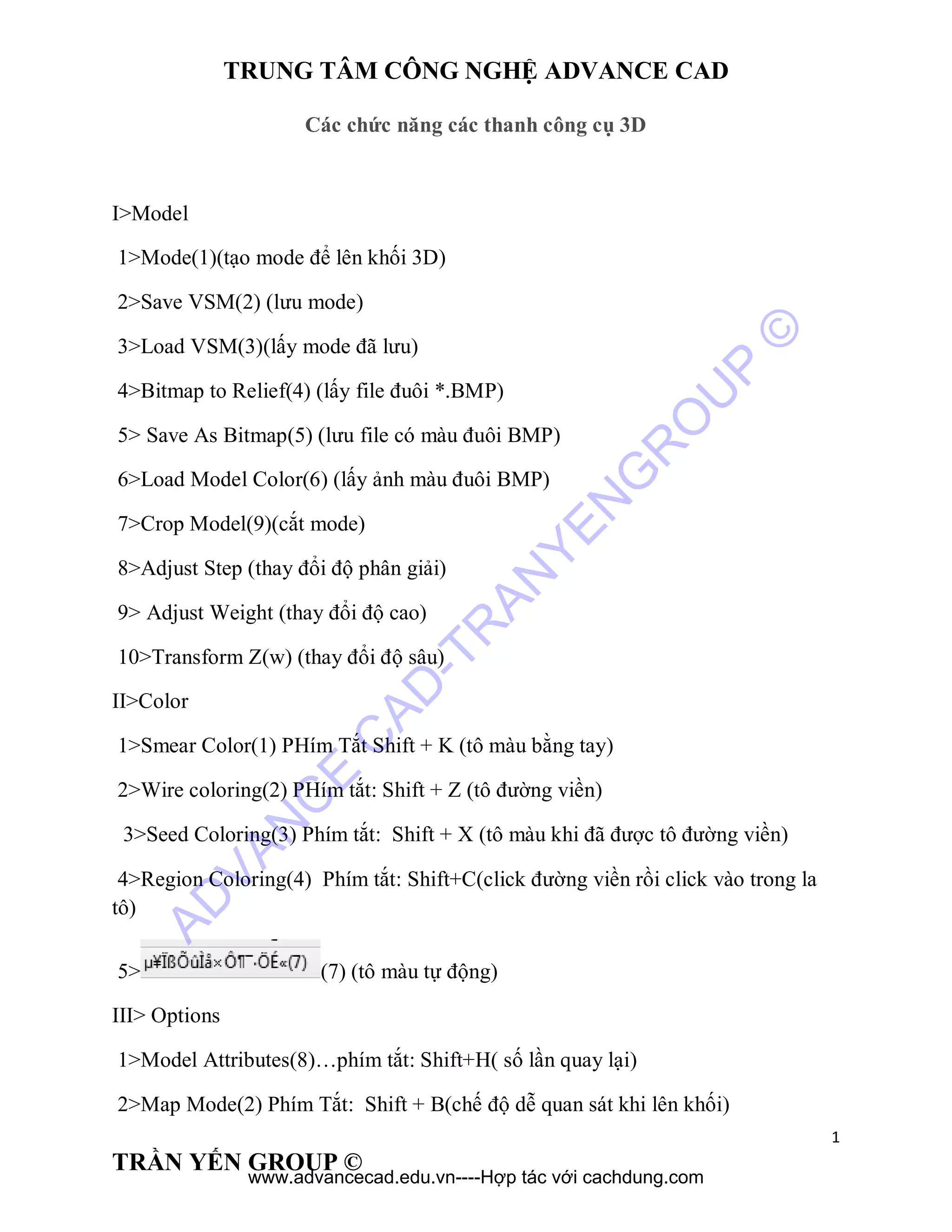

TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1
TRẦN YẾN GROUP ©
Các chức năng các thanh công cụ 3D
I>Model
1>Mode(1)(tạo mode để lên khối 3D)
2>Save VSM(2) (lưu mode)
3>Load VSM(3)(lấy mode đã lưu)
4>Bitmap to Relief(4) (lấy file đuôi *.BMP)
5> Save As Bitmap(5) (lưu file có màu đuôi BMP)
6>Load Model Color(6) (lấy ảnh màu đuôi BMP)
7>Crop Model(9)(cắt mode)
8>Adjust Step (thay đổi độ phân giải)
9> Adjust Weight (thay đổi độ cao)
10>Transform Z(w) (thay đổi độ sâu)
II>Color
1>Smear Color(1) PHím Tắt Shift + K (tô màu bằng tay)
2>Wire coloring(2) PHím tắt: Shift + Z (tô đường viền)
3>Seed Coloring(3) Phím tắt: Shift + X (tô màu khi đã được tô đường viền)
4>Region Coloring(4) Phím tắt: Shift+C(click đường viền rồi click vào trong la
tô)
5> (7) (tô màu tự động)
III> Options
1>Model Attributes(8)…phím tắt: Shift+H( số lần quay lại)
2>Map Mode(2) Phím Tắt: Shift + B(chế độ dễ quan sát khi lên khối)
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©
www.advancecad.edu.vn----Hợp tác với cachdung.com

2

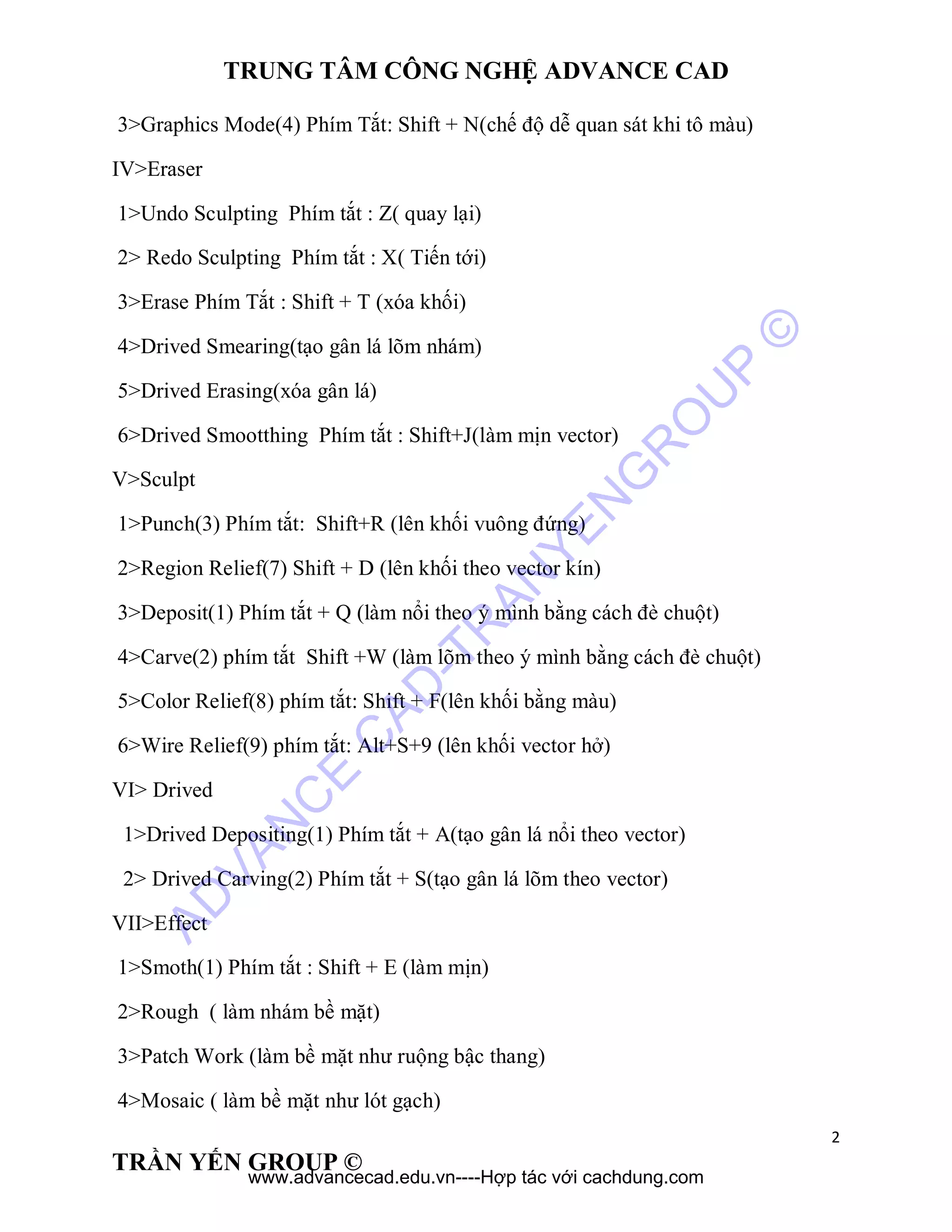

3>Graphics Mode(4) Phím Tắt: Shift + N(chế độ dễ quan sát khi tô màu)
IV>Eraser
1>Undo Sculpting Phím tắt : Z( quay lại)
2> Redo Sculpting Phím tắt : X( Tiến tới)
3>Erase Phím Tắt : Shift + T (xóa khối)
4>Drived Smearing(tạo gân lá lõm nhám)
5>Drived Erasing(xóa gân lá)
6>Drived Smootthing Phím tắt : Shift+J(làm mịn vector)
V>Sculpt
1>Punch(3) Phím tắt: Shift+R (lên khối vuông đứng)
2>Region Relief(7) Shift + D (lên khối theo vector kín)

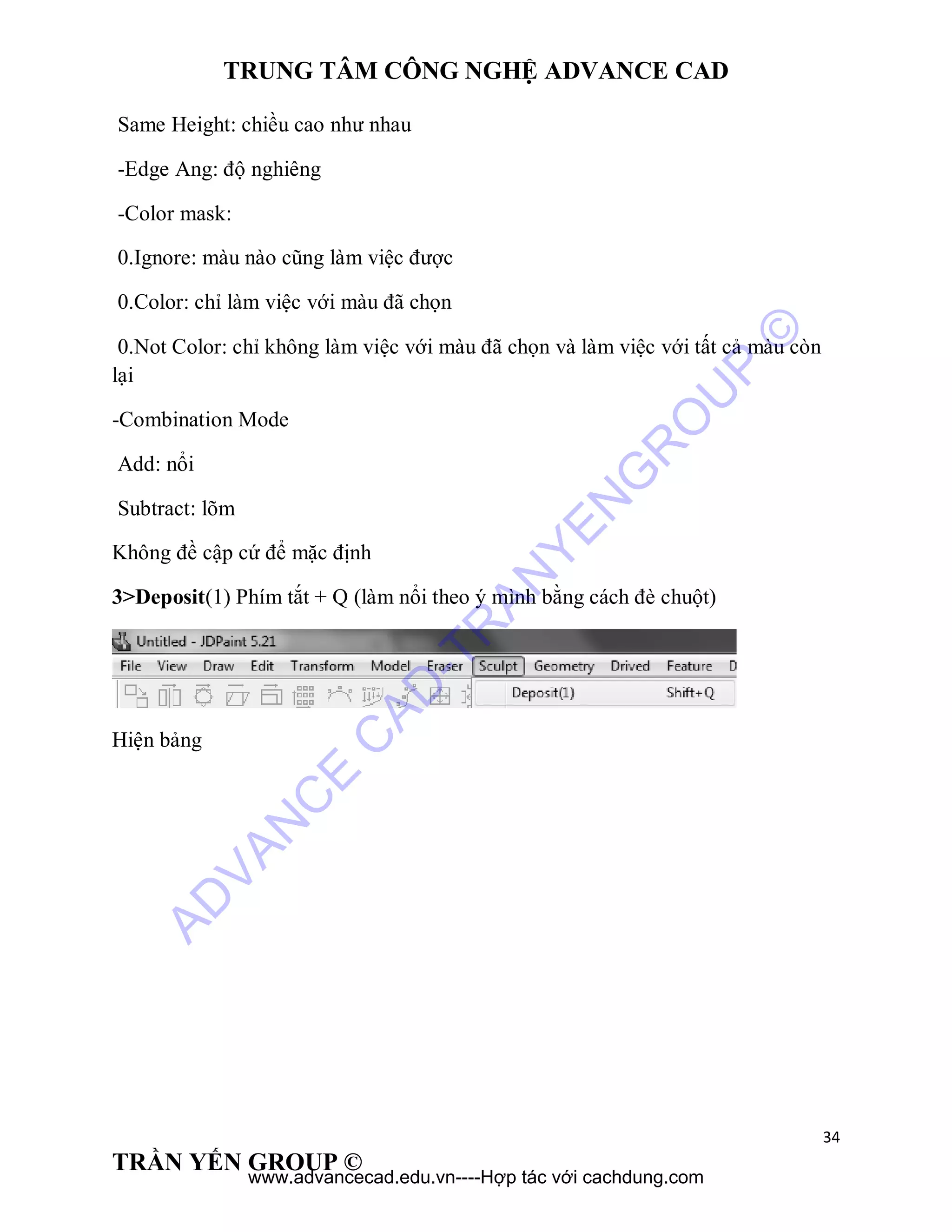

3>Deposit(1) Phím tắt + Q (làm nổi theo ý mình bằng cách đè chuột)

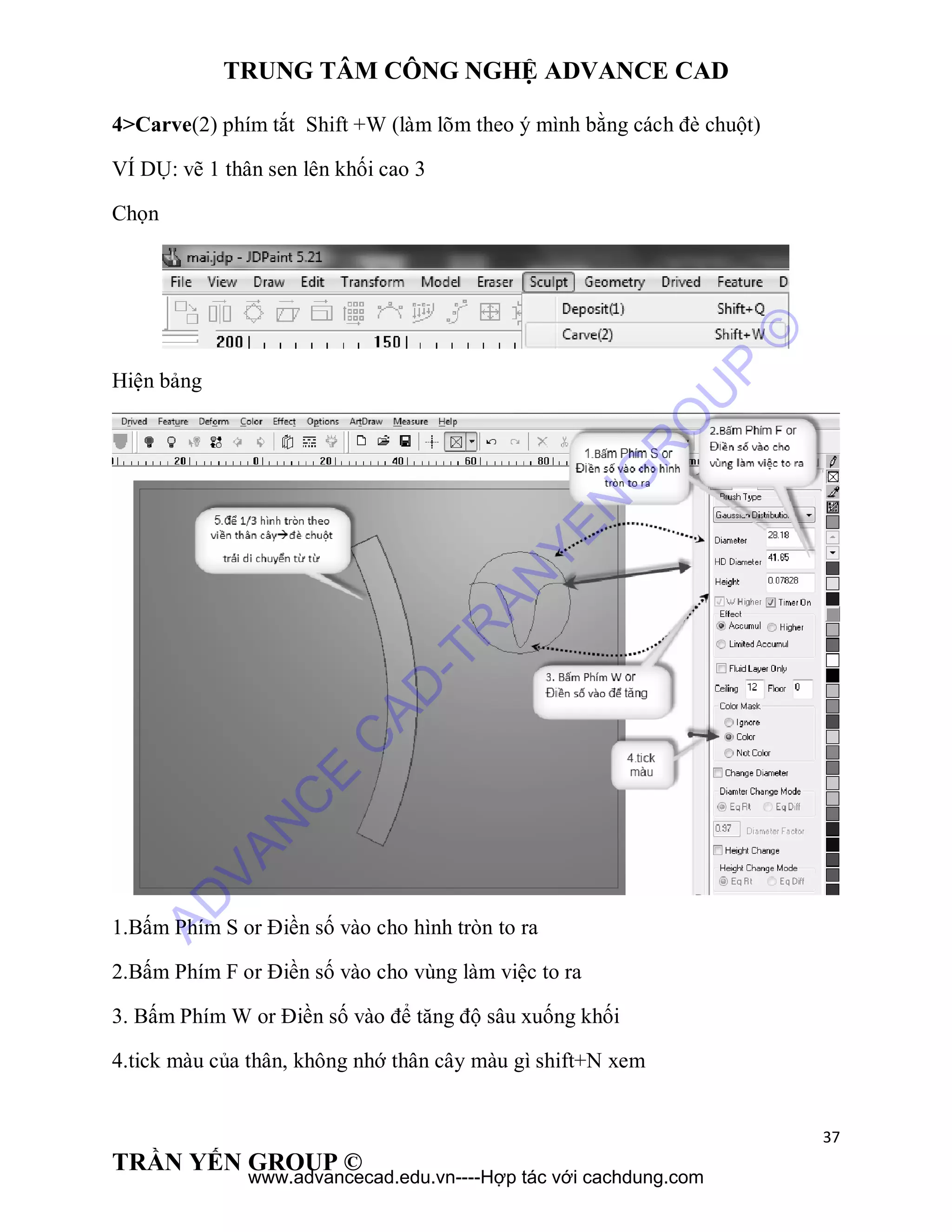

4>Carve(2) phím tắt Shift +W (làm lõm theo ý mình bằng cách đè chuột)

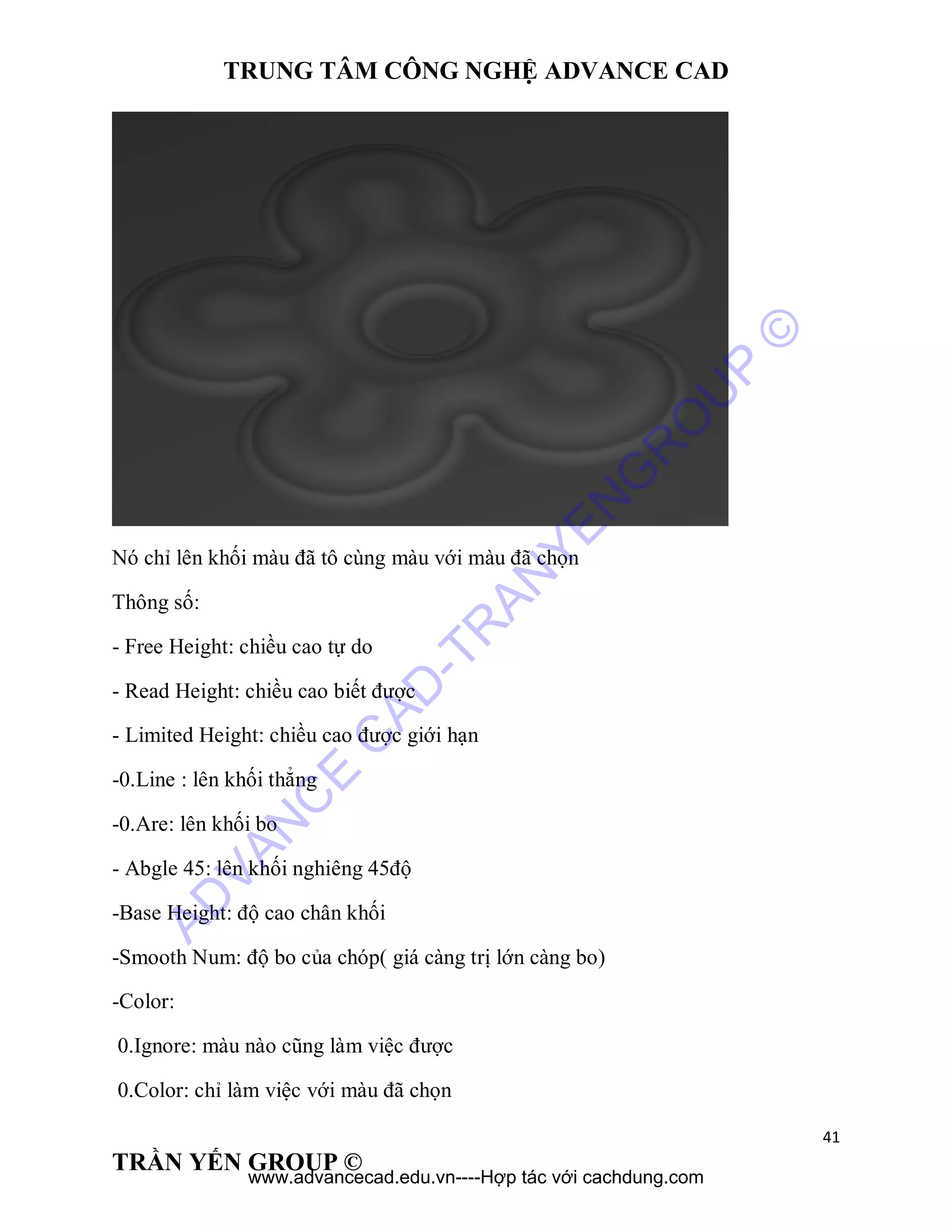

5>Color Relief(8) phím tắt: Shift + F(lên khối bằng màu)
6>Wire Relief(9) phím tắt: Alt+S+9 (lên khối vector hở)
VI> Drived
1>Drived Depositing(1) Phím tắt + A(tạo gân lá nổi theo vector)
2> Drived Carving(2) Phím tắt + S(tạo gân lá lõm theo vector)
VII>Effect
1>Smoth(1) Phím tắt : Shift + E (làm mịn)
2>Rough ( làm nhám bề mặt)
3>Patch Work (làm bề mặt như ruộng bậc thang)
4>Mosaic ( làm bề mặt như lót gạch)
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

3

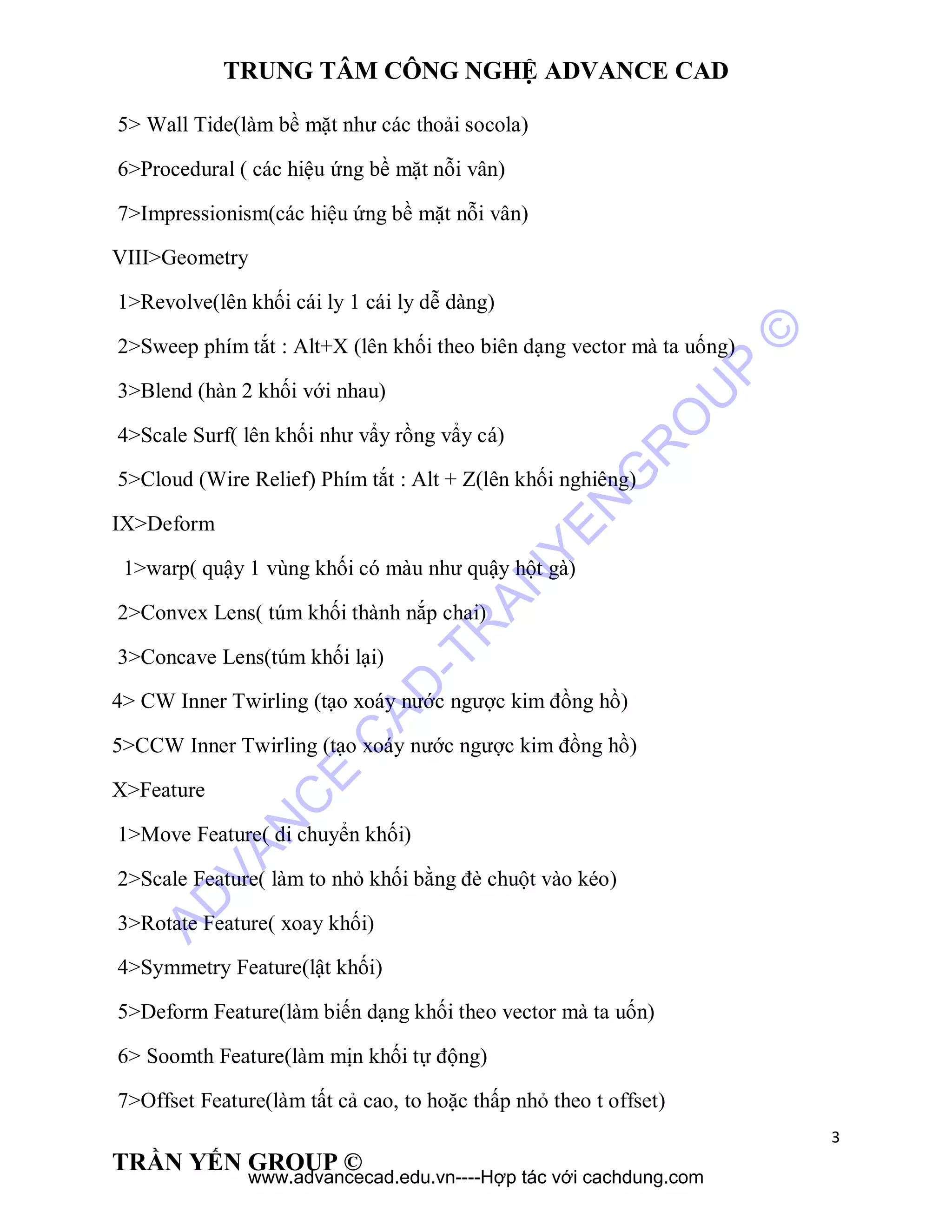

5> Wall Tide(làm bề mặt như các thoải socola)
6>Procedural ( các hiệu ứng bề mặt nỗi vân)
7>Impressionism(các hiệu ứng bề mặt nỗi vân)
VIII>Geometry
1>Revolve(lên khối cái ly 1 cái ly dễ dàng)
2>Sweep phím tắt : Alt+X (lên khối theo biên dạng vector mà ta uống)
3>Blend (hàn 2 khối với nhau)
4>Scale Surf( lên khối như vẩy rồng vẩy cá)
5>Cloud (Wire Relief) Phím tắt : Alt + Z(lên khối nghiêng)
IX>Deform
1>warp( quậy 1 vùng khối có màu như quậy hột gà)
2>Convex Lens( túm khối thành nắp chai)
3>Concave Lens(túm khối lại)
4> CW Inner Twirling (tạo xoáy nước ngược kim đồng hồ)
5>CCW Inner Twirling (tạo xoáy nước ngược kim đồng hồ)
X>Feature
1>Move Feature( di chuyển khối)
2>Scale Feature( làm to nhỏ khối bằng đè chuột vào kéo)
3>Rotate Feature( xoay khối)
4>Symmetry Feature(lật khối)
5>Deform Feature(làm biến dạng khối theo vector mà ta uốn)
6> Soomth Feature(làm mịn khối tự động)
7>Offset Feature(làm tất cả cao, to hoặc thấp nhỏ theo t offset)
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

4

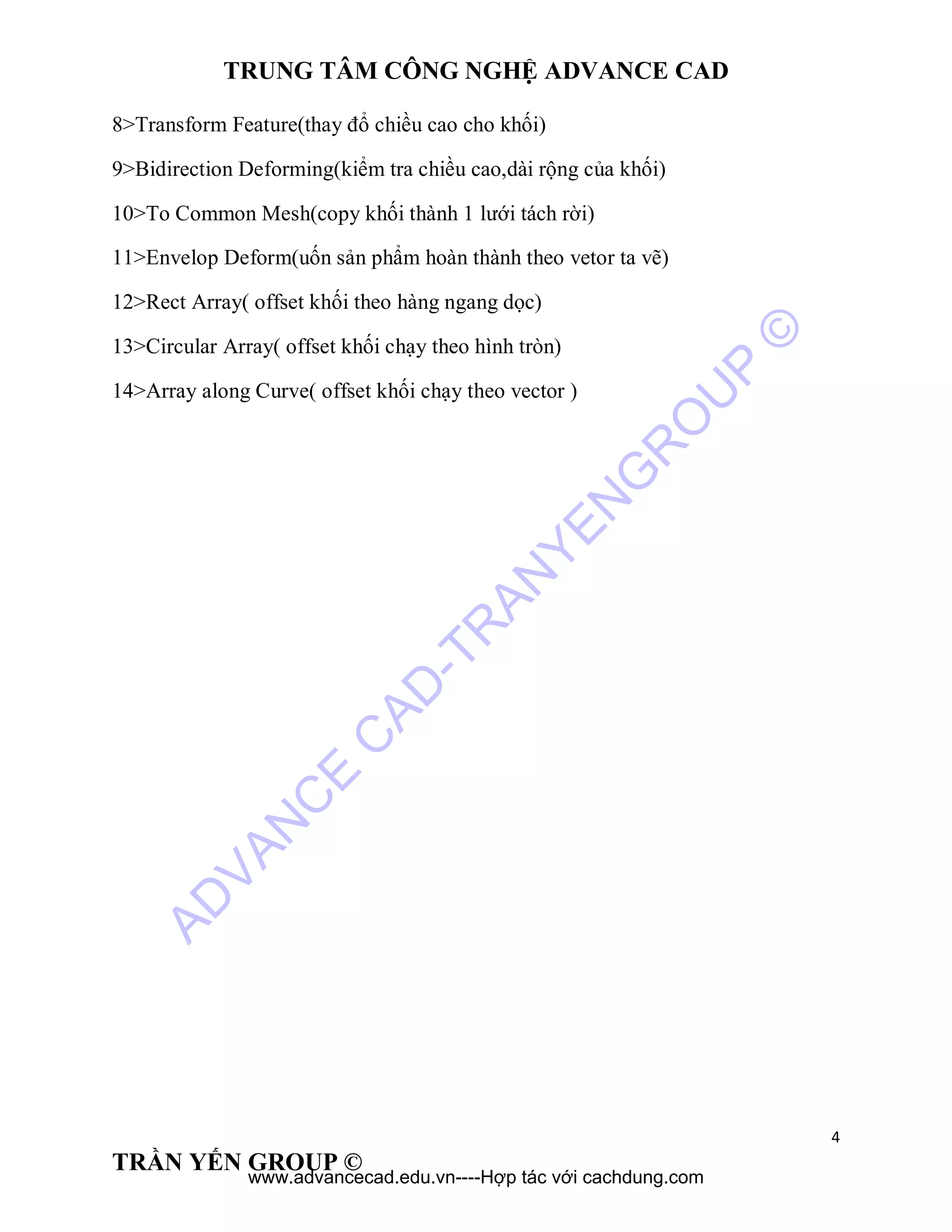

8>Transform Feature(thay đổ chiều cao cho khối)
9>Bidirection Deforming(kiểm tra chiều cao,dài rộng của khối)
10>To Common Mesh(copy khối thành 1 lưới tách rời)
11>Envelop Deform(uốn sản phẩm hoàn thành theo vetor ta vẽ)
12>Rect Array( offset khối theo hàng ngang dọc)
13>Circular Array( offset khối chạy theo hình tròn)
14>Array along Curve( offset khối chạy theo vector )
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

5

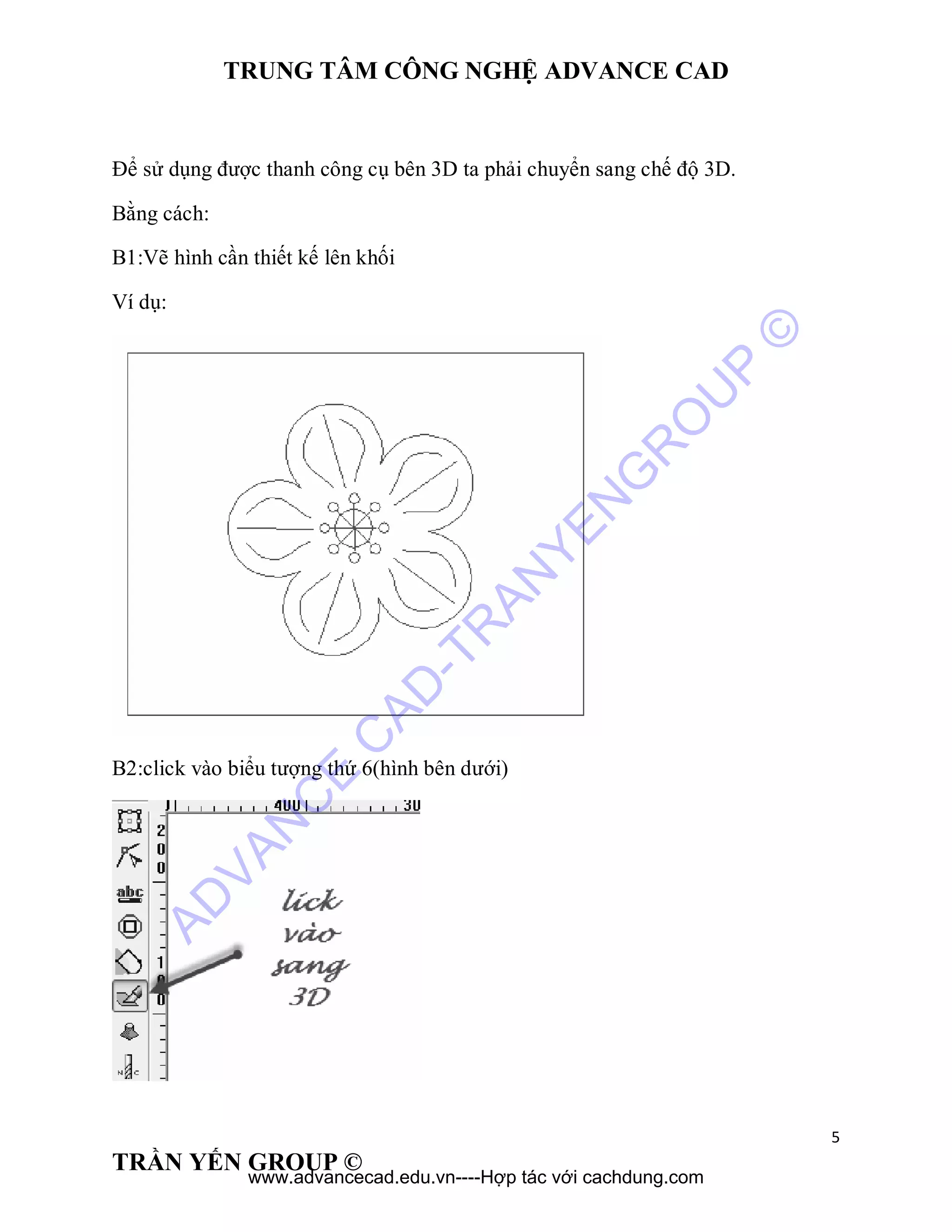

Để sử dụng được thanh công cụ bên 3D ta phải chuyển sang chế độ 3D.
Bằng cách:
B1:Vẽ hình cần thiết kế lên khối
Ví dụ:
B2:click vào biểu tượng thứ 6(hình bên dưới)
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

6

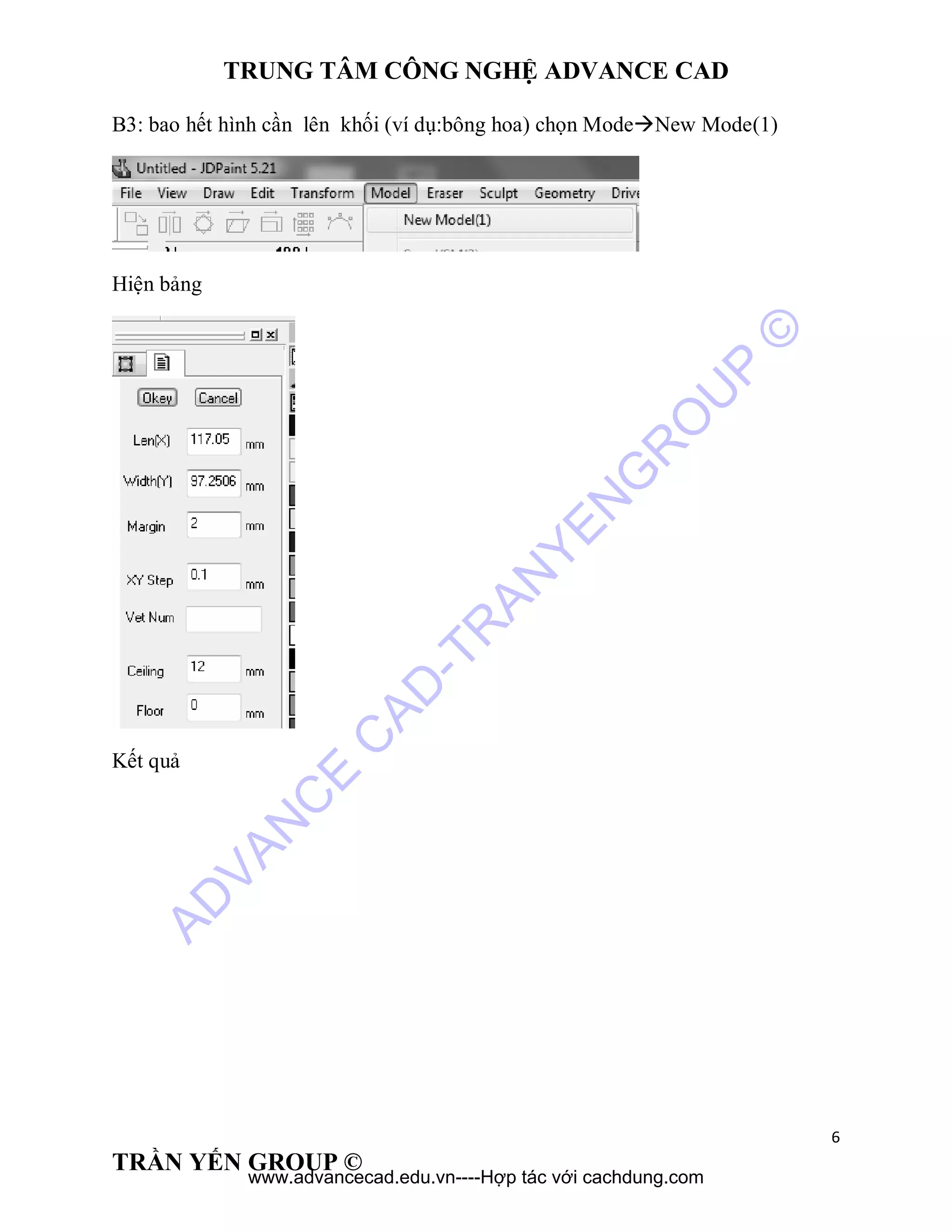

B3: bao hết hình cần lên khối (ví dụ:bông hoa) chọn ModeNew Mode(1)
Hiện bảng
Kết quả
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

7

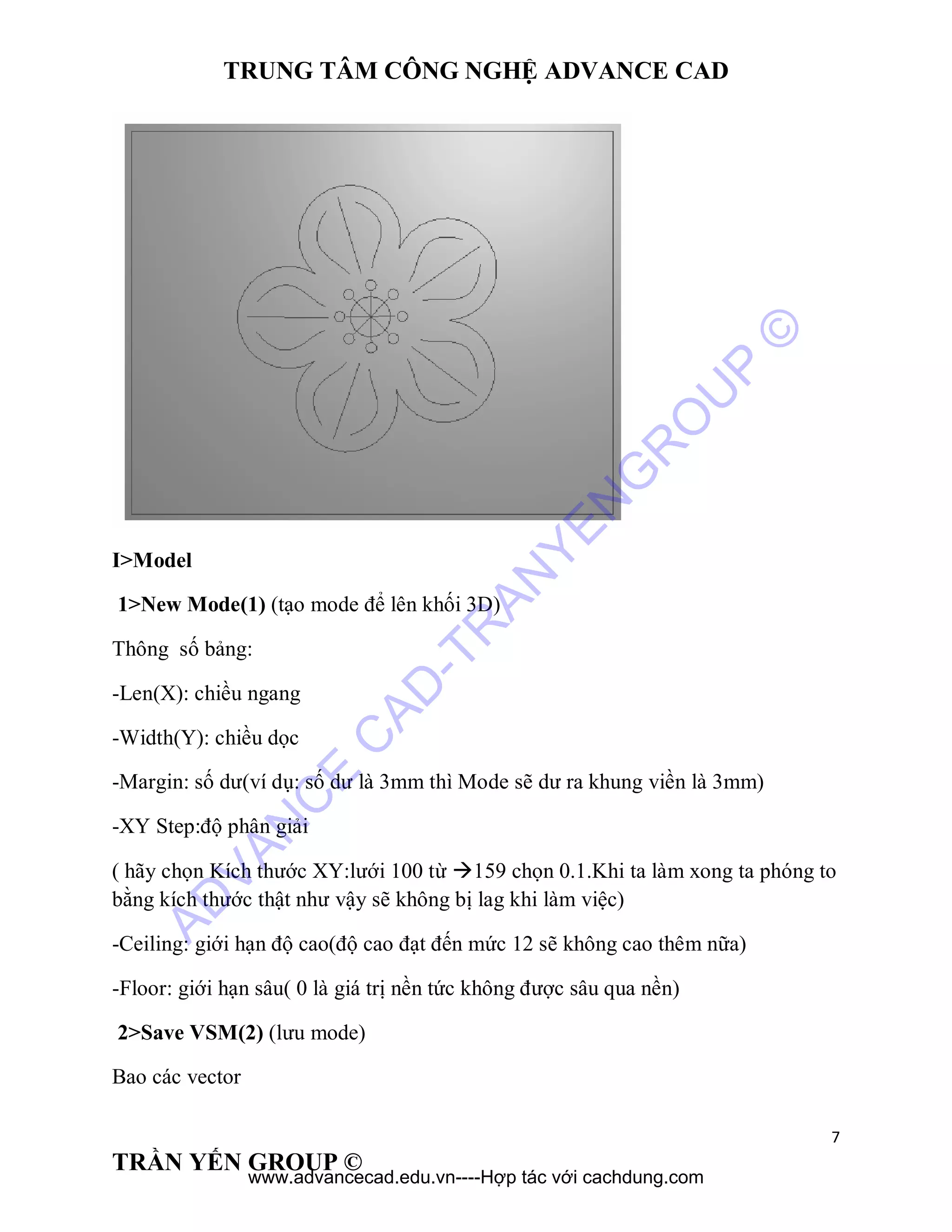

I>Model
1>New Mode(1) (tạo mode để lên khối 3D)
Thông số bảng:
-Len(X): chiều ngang
-Width(Y): chiều dọc
-Margin: số dư(ví dụ: số dư là 3mm thì Mode sẽ dư ra khung viền là 3mm)
-XY Step:độ phân giải
( hãy chọn Kích thước XY:lưới 100 từ 159 chọn 0.1.Khi ta làm xong ta phóng to
bằng kích thước thật như vậy sẽ không bị lag khi làm việc)
-Ceiling: giới hạn độ cao(độ cao đạt đến mức 12 sẽ không cao thêm nữa)
-Floor: giới hạn sâu( 0 là giá trị nền tức không được sâu qua nền)
2>Save VSM(2) (lưu mode)
Bao các vector
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

8

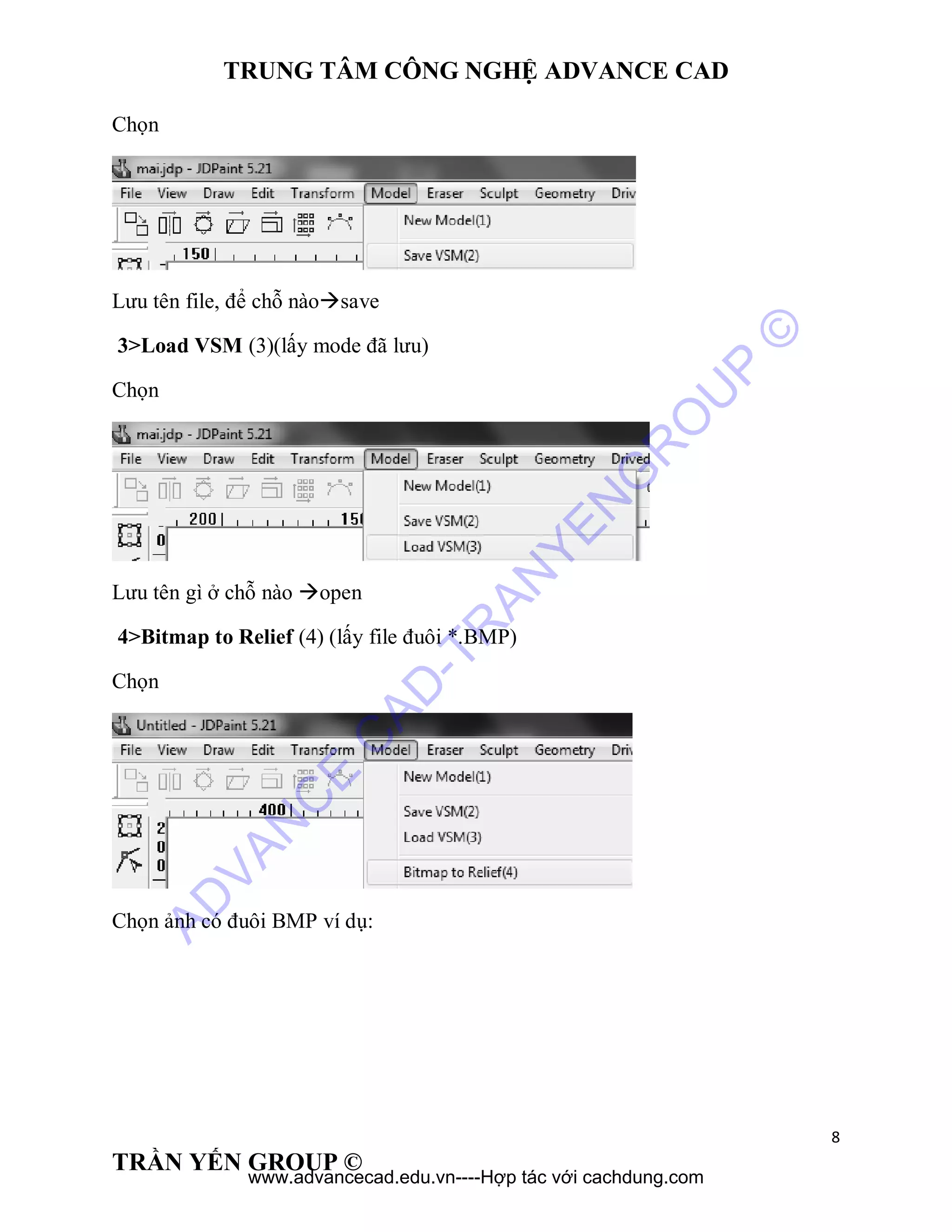

Chọn
Lưu tên file, để chỗ nàosave
3>Load VSM (3)(lấy mode đã lưu)
Chọn
Lưu tên gì ở chỗ nào open
4>Bitmap to Relief (4) (lấy file đuôi *.BMP)
Chọn
Chọn ảnh có đuôi BMP ví dụ:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

9

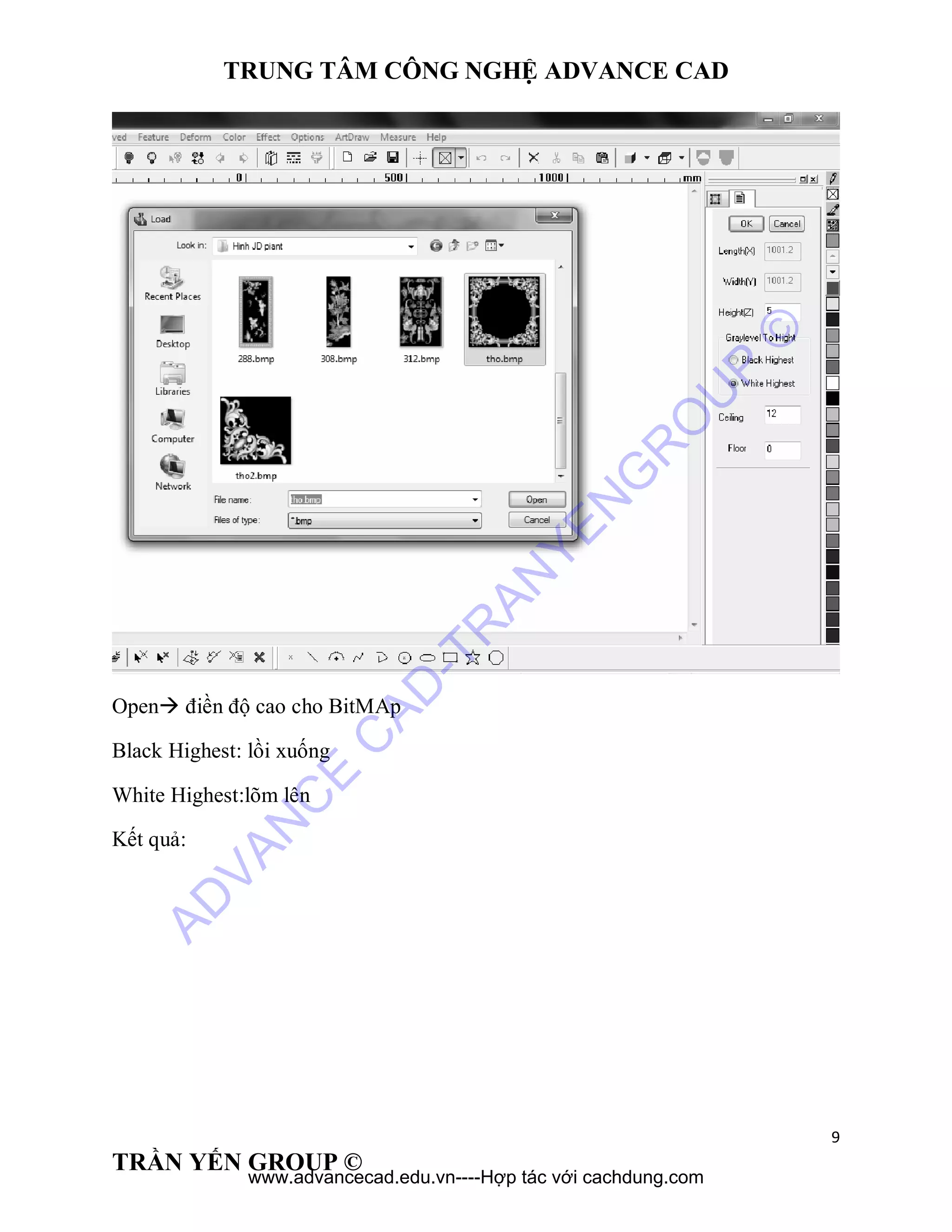

Open điền độ cao cho BitMAp
Black Highest: lồi xuống
White Highest:lõm lên
Kết quả:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

10

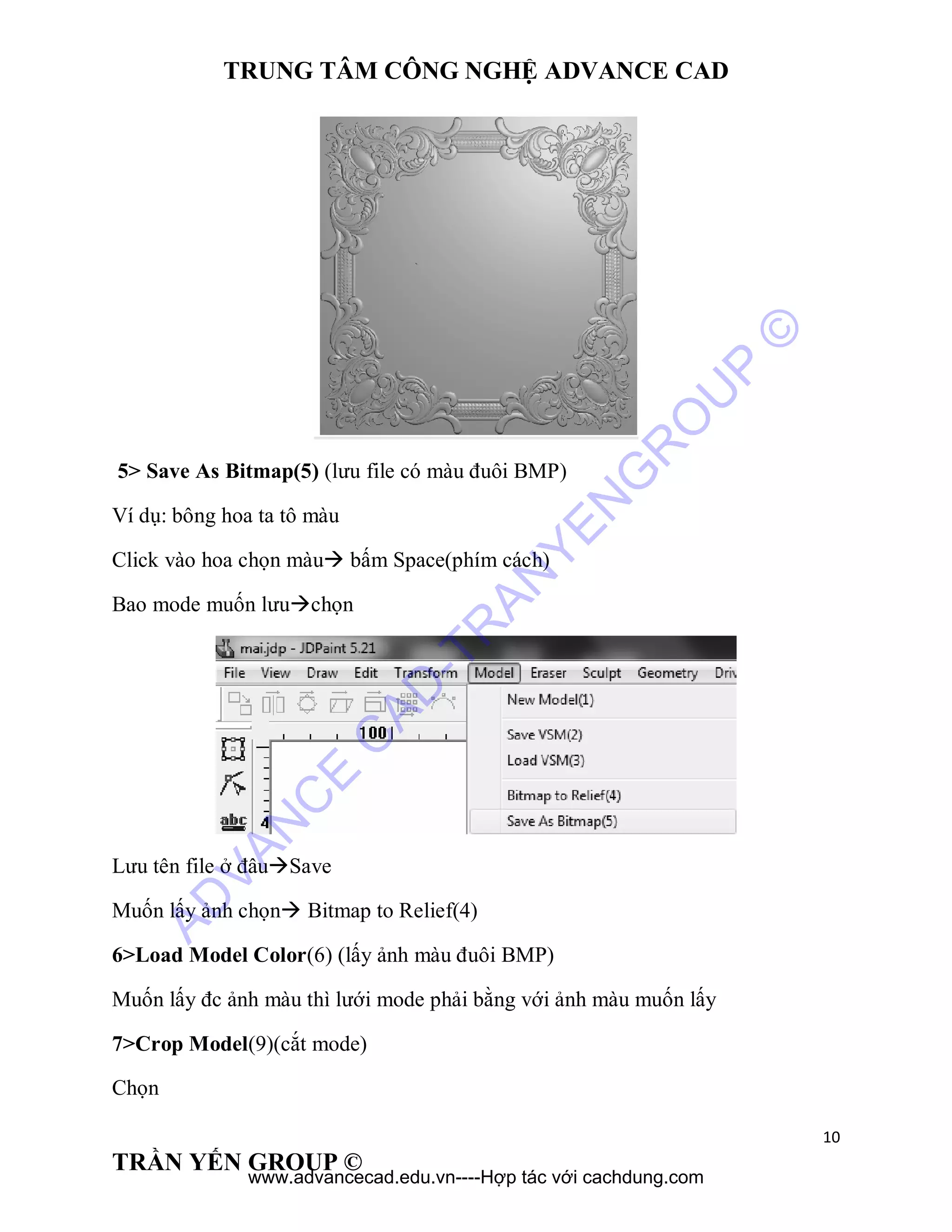

5> Save As Bitmap(5) (lưu file có màu đuôi BMP)
Ví dụ: bông hoa ta tô màu
Click vào hoa chọn màu bấm Space(phím cách)
Bao mode muốn lưuchọn
Lưu tên file ở đâuSave
Muốn lấy ảnh chọn Bitmap to Relief(4)
6>Load Model Color(6) (lấy ảnh màu đuôi BMP)
Muốn lấy đc ảnh màu thì lưới mode phải bằng với ảnh màu muốn lấy
7>Crop Model(9)(cắt mode)
Chọn
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

11

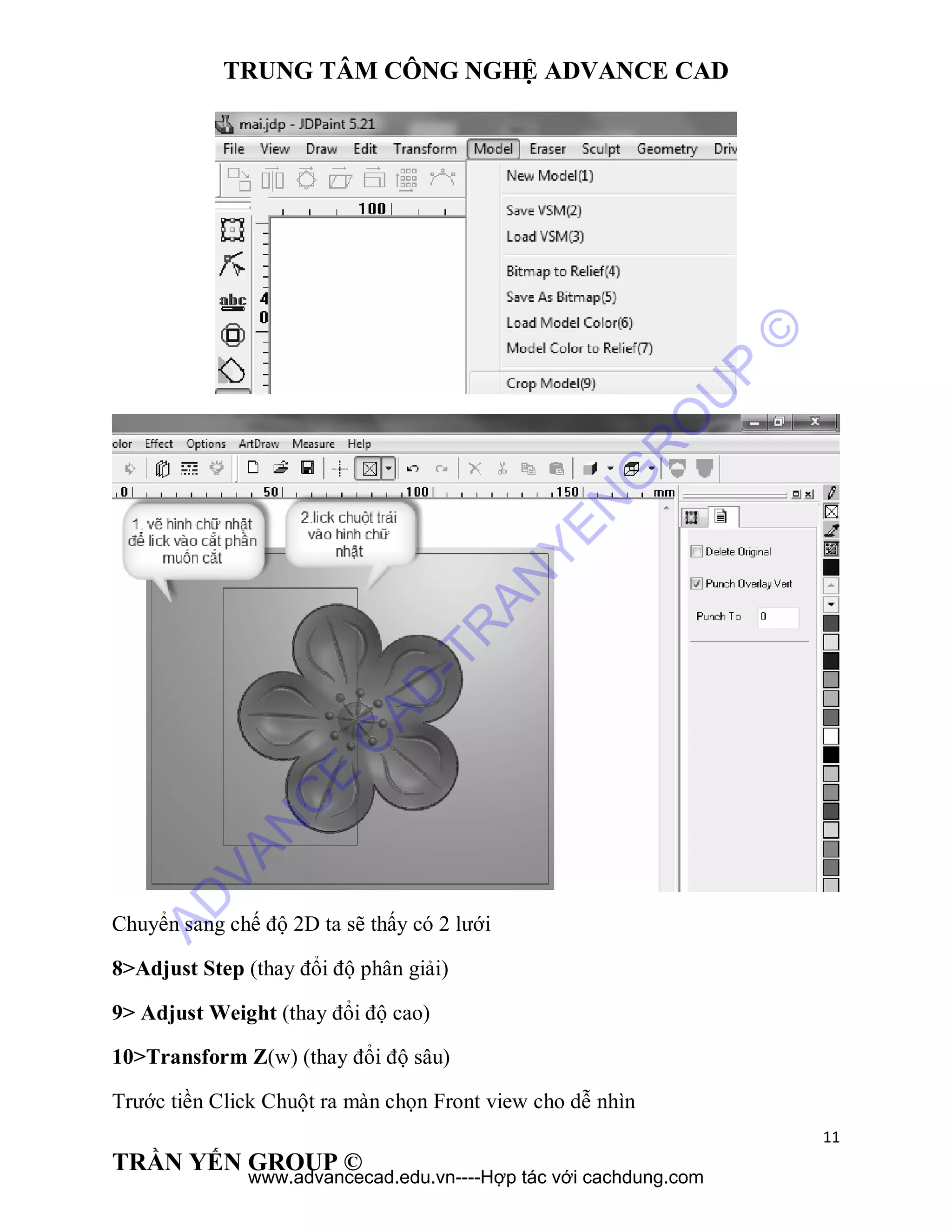

Chuyển sang chế độ 2D ta sẽ thấy có 2 lưới
8>Adjust Step (thay đổi độ phân giải)
9> Adjust Weight (thay đổi độ cao)
10>Transform Z(w) (thay đổi độ sâu)
Trước tiền Click Chuột ra màn chọn Front view cho dễ nhìn
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

12

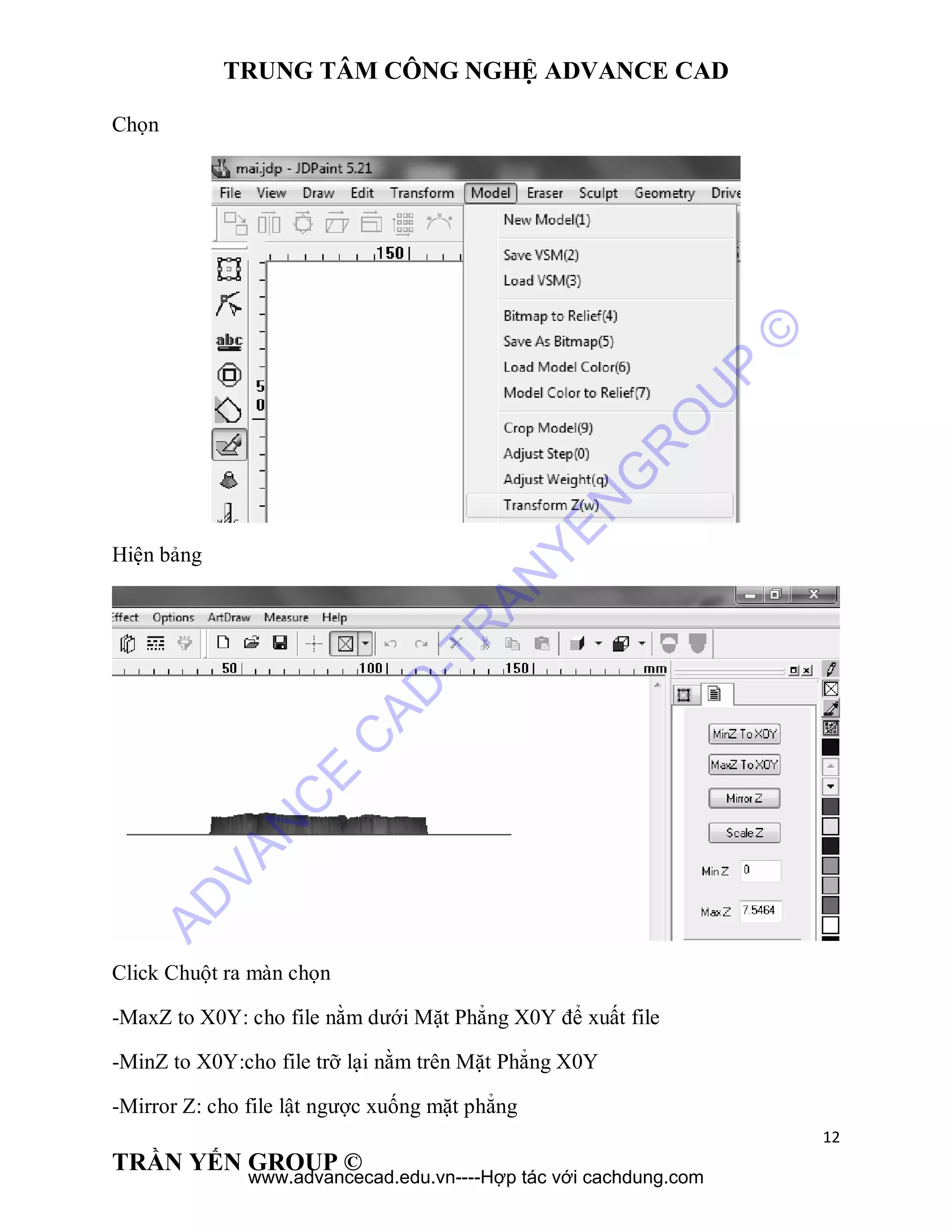

Chọn
Hiện bảng
Click Chuột ra màn chọn
-MaxZ to X0Y: cho file nằm dưới Mặt Phẳng X0Y để xuất file
-MinZ to X0Y:cho file trỡ lại nằm trên Mặt Phẳng X0Y
-Mirror Z: cho file lật ngược xuống mặt phẳng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

13

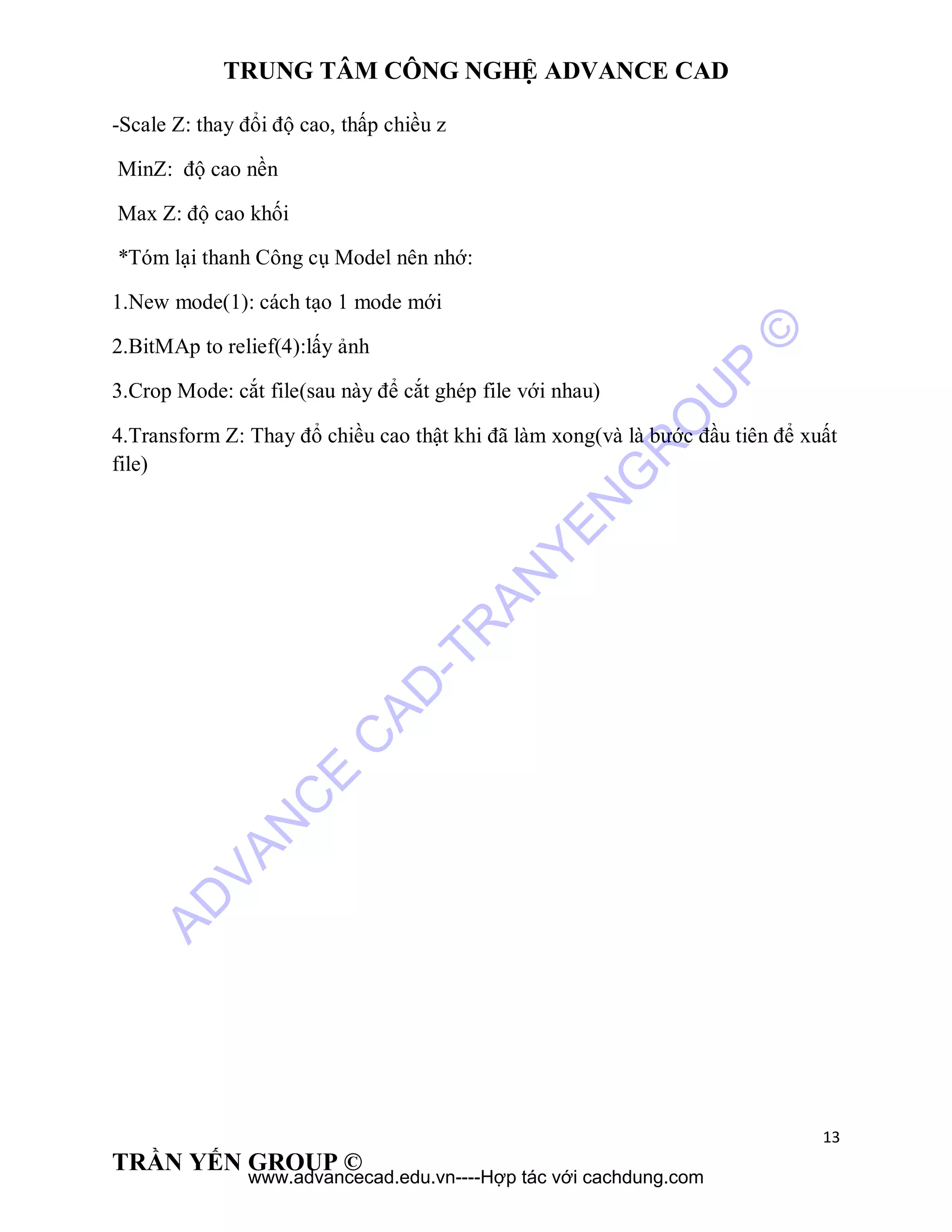

-Scale Z: thay đổi độ cao, thấp chiều z
MinZ: độ cao nền
Max Z: độ cao khối
*Tóm lại thanh Công cụ Model nên nhớ:
1.New mode(1): cách tạo 1 mode mới
2.BitMAp to relief(4):lấy ảnh
3.Crop Mode: cắt file(sau này để cắt ghép file với nhau)
4.Transform Z: Thay đổ chiều cao thật khi đã làm xong(và là bước đầu tiên để xuất
file)
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

14

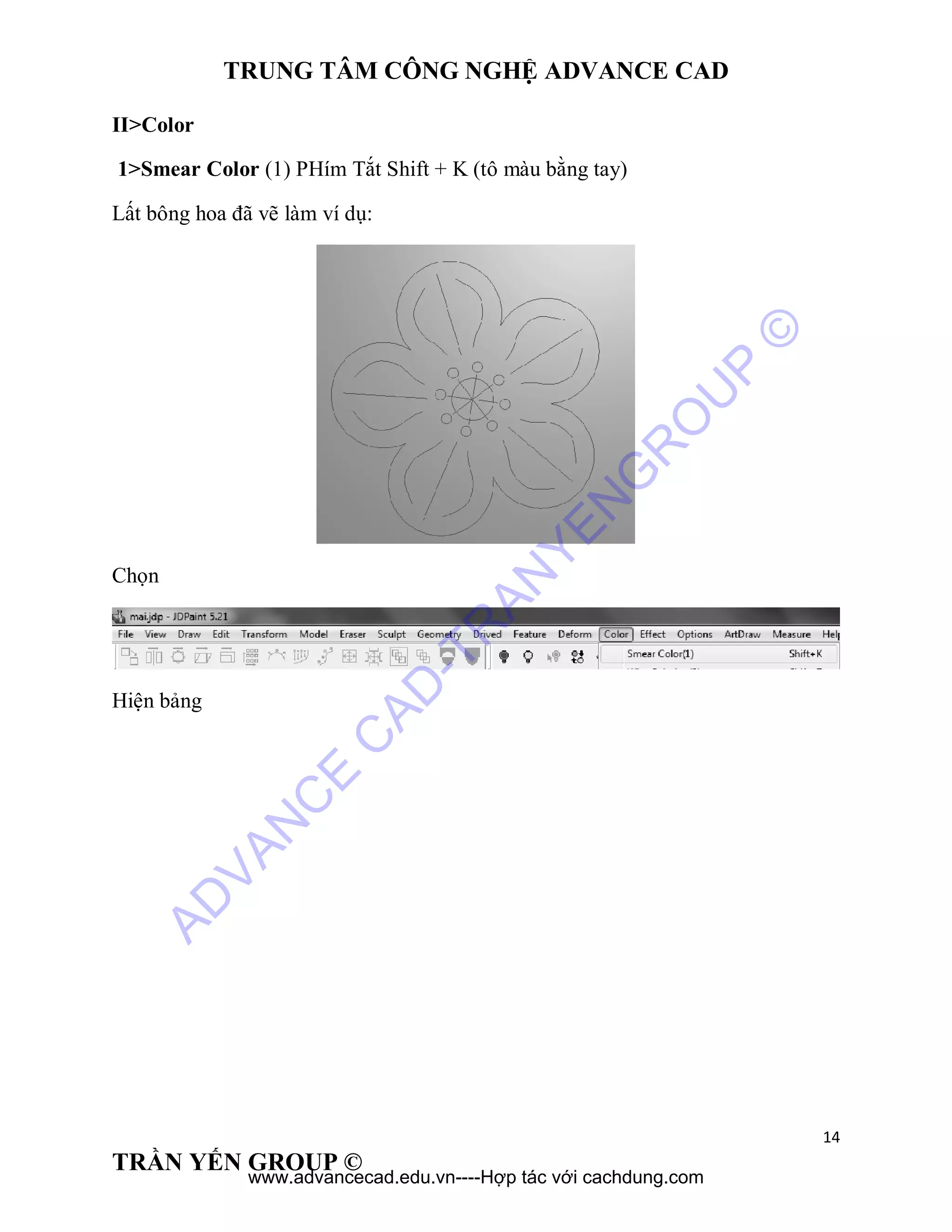

II>Color
1>Smear Color (1) PHím Tắt Shift + K (tô màu bằng tay)
Lất bông hoa đã vẽ làm ví dụ:
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

15

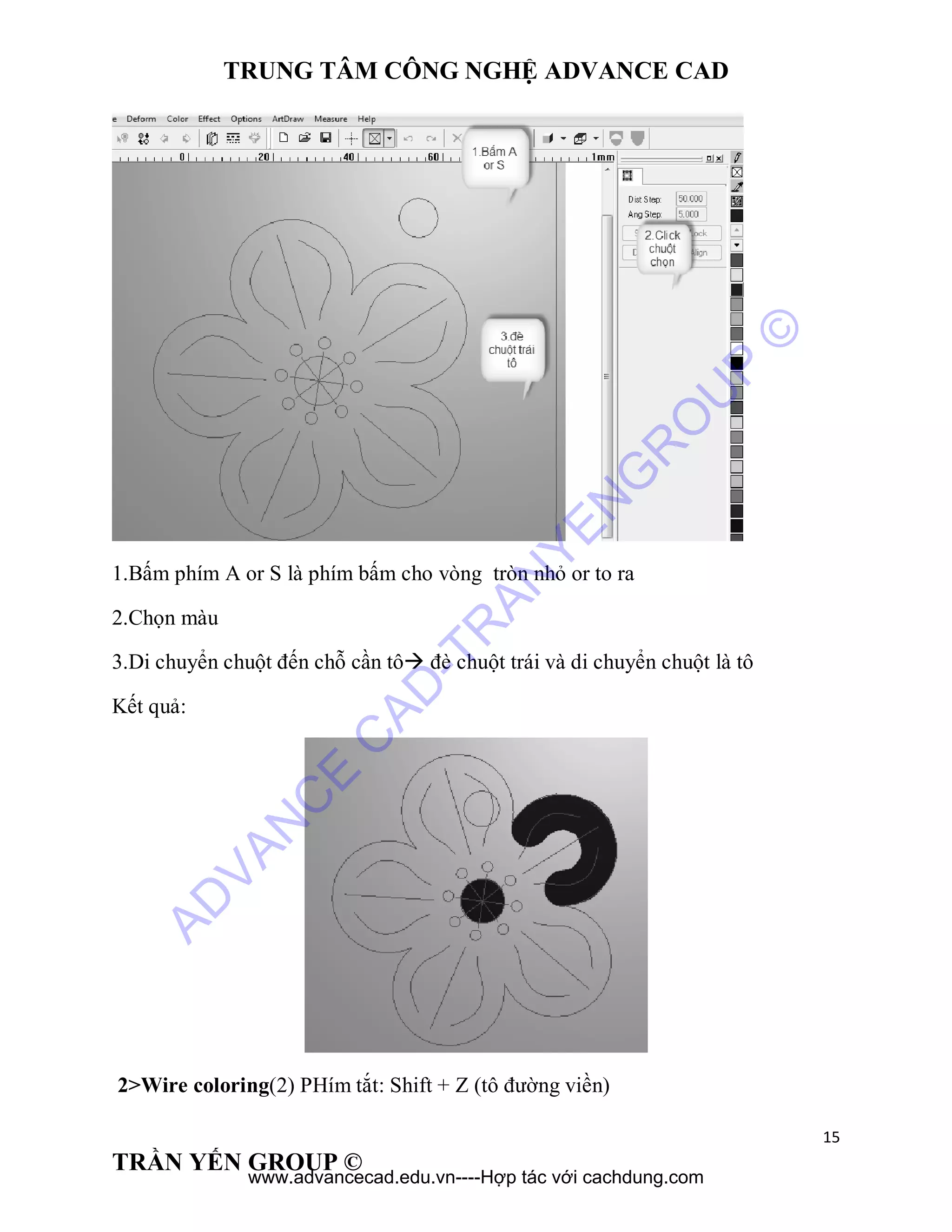

1.Bấm phím A or S là phím bấm cho vòng tròn nhỏ or to ra
2.Chọn màu
3.Di chuyển chuột đến chỗ cần tô đè chuột trái và di chuyển chuột là tô
Kết quả:
2>Wire coloring(2) PHím tắt: Shift + Z (tô đường viền)
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

16

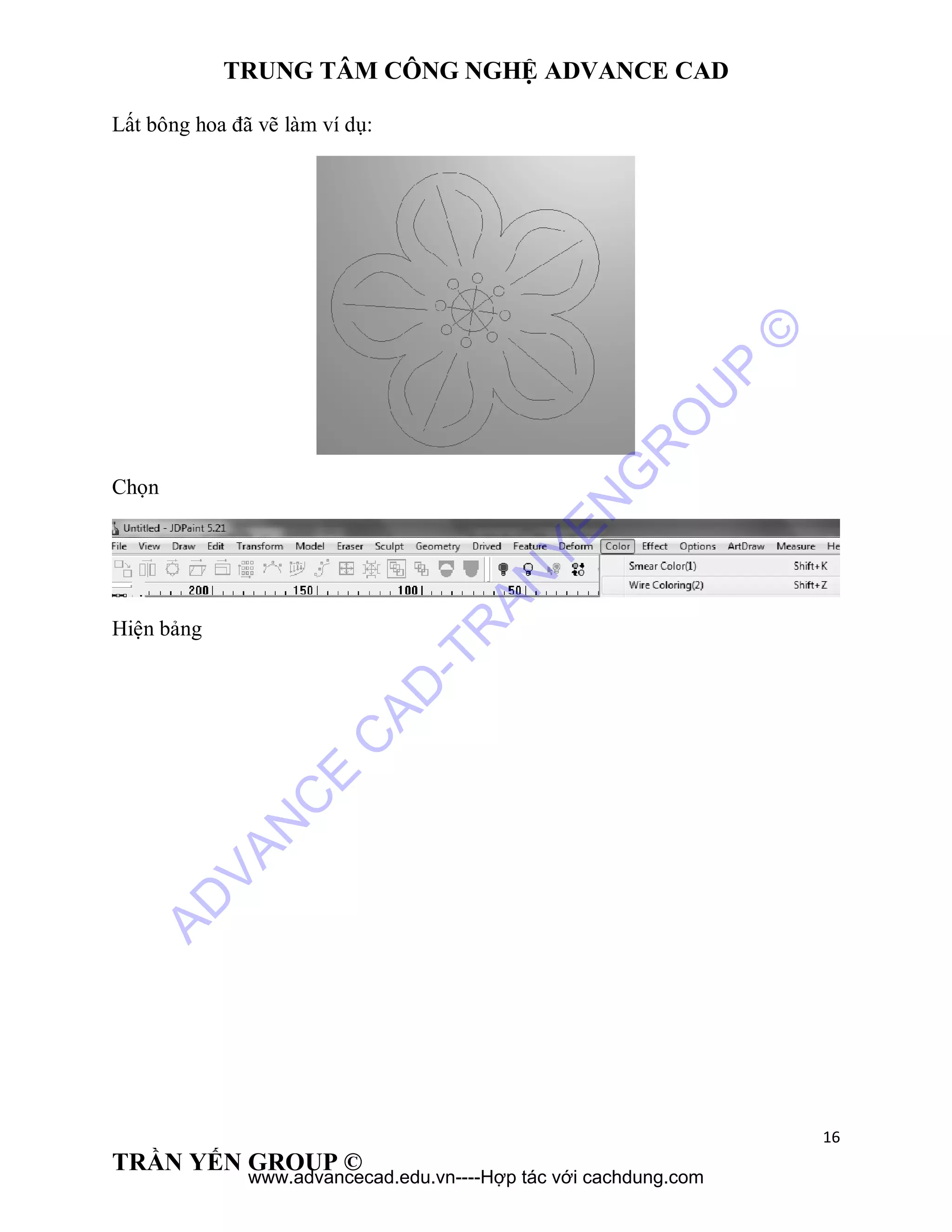

Lất bông hoa đã vẽ làm ví dụ:
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

17
1.Chọn màu(ví dụ: màu xanh)
2.Click chuột trái vào vector
Kết quả: bấm phím E
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

18

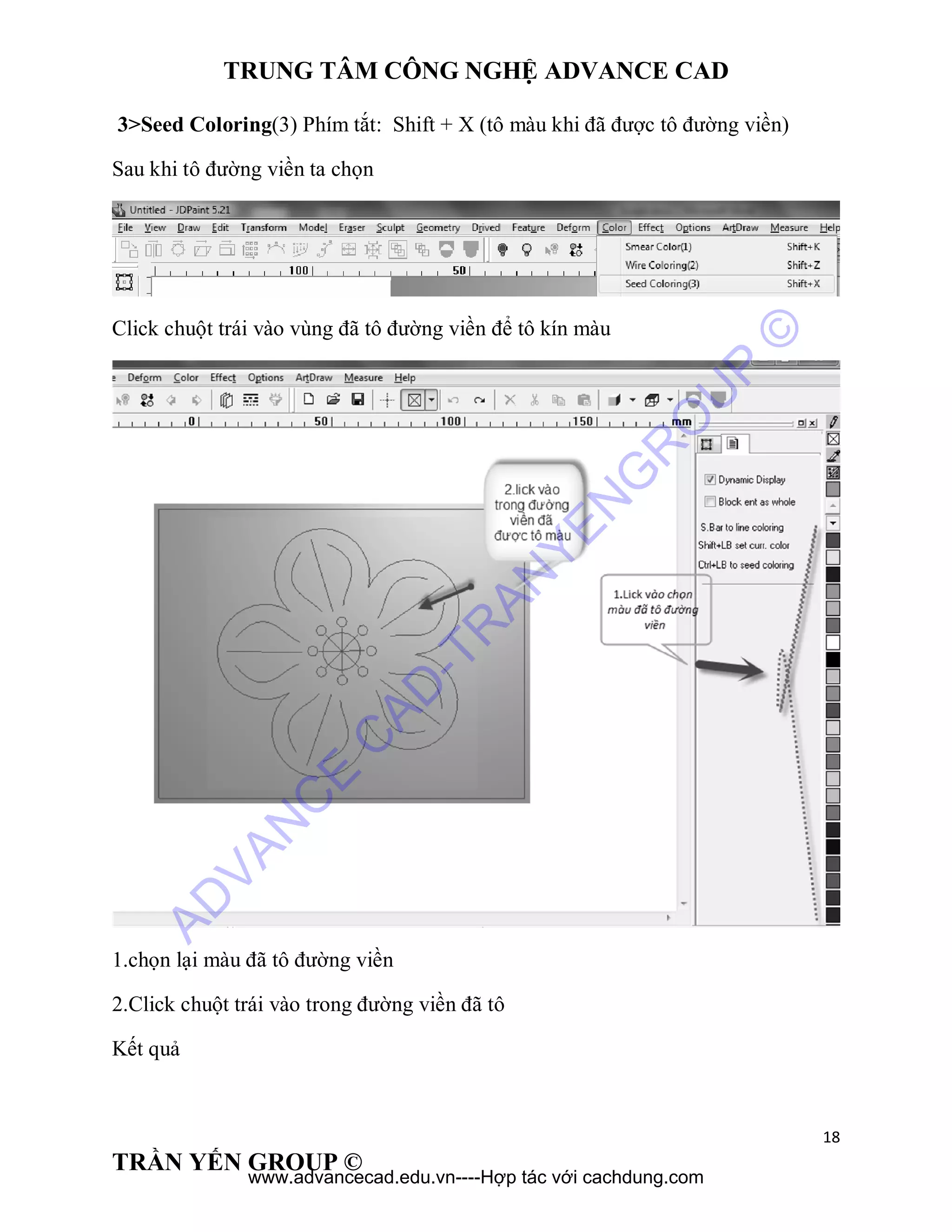

3>Seed Coloring(3) Phím tắt: Shift + X (tô màu khi đã được tô đường viền)
Sau khi tô đường viền ta chọn
Click chuột trái vào vùng đã tô đường viền để tô kín màu
1.chọn lại màu đã tô đường viền
2.Click chuột trái vào trong đường viền đã tô
Kết quả
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

19

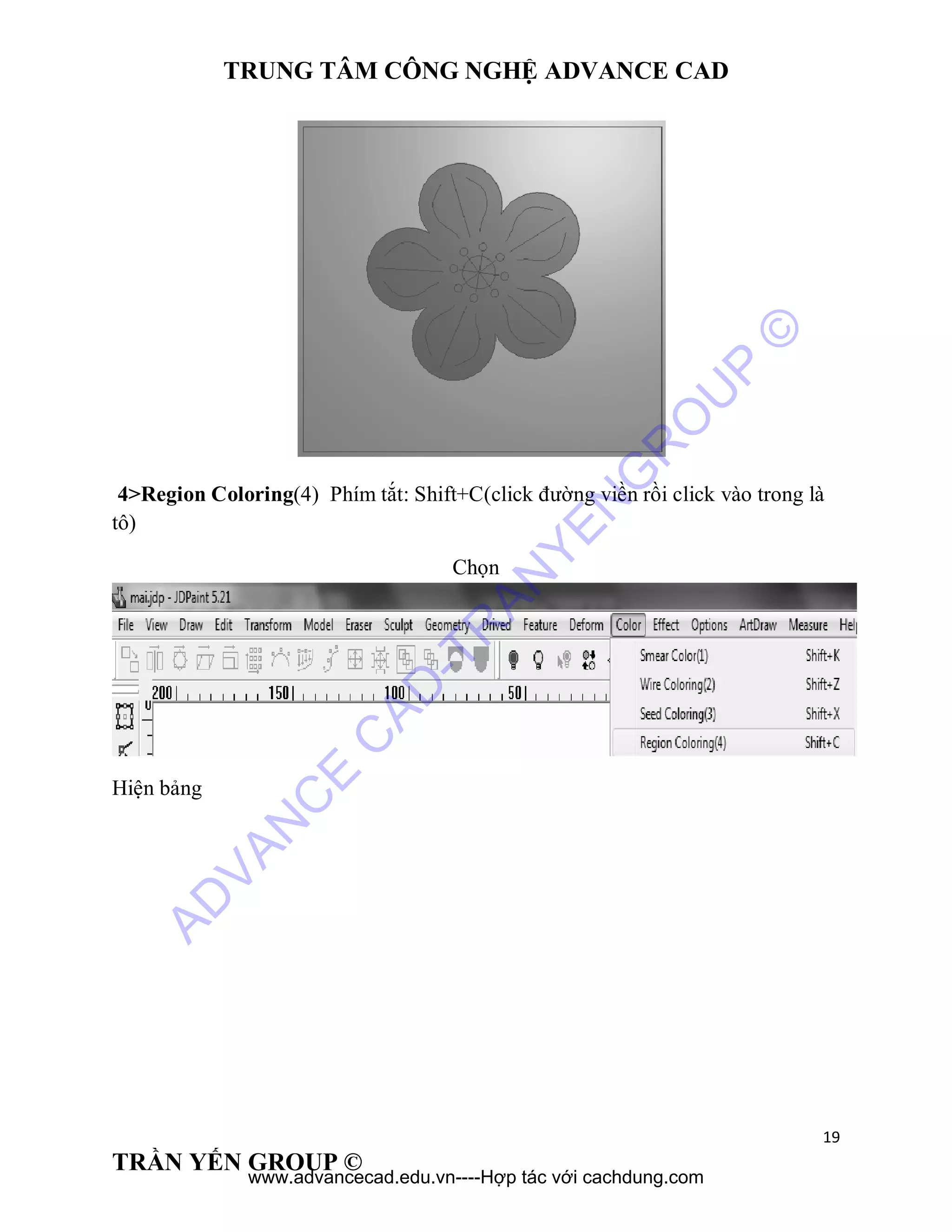

4>Region Coloring(4) Phím tắt: Shift+C(click đường viền rồi click vào trong là
tô)
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

20

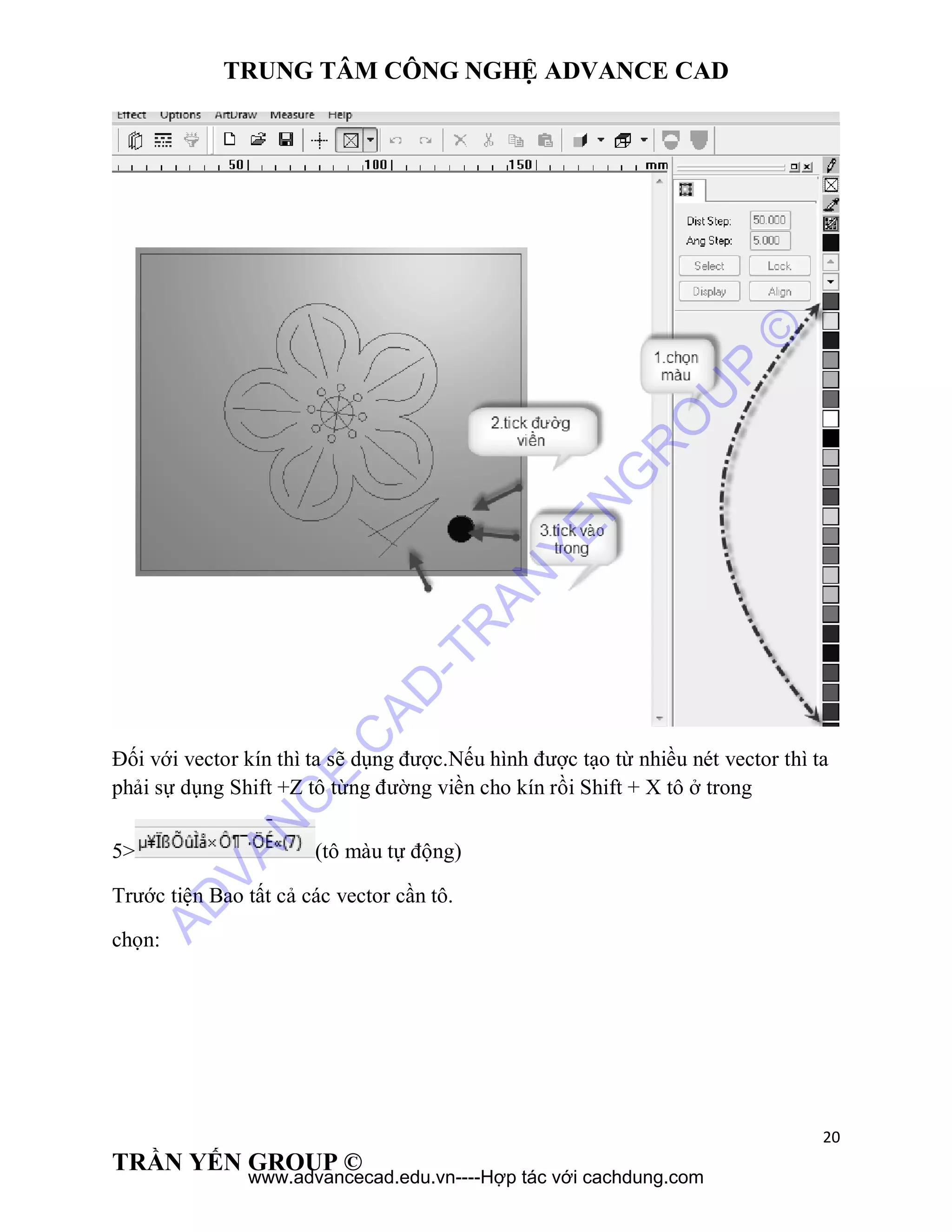

Đối với vector kín thì ta sẽ dụng được.Nếu hình được tạo từ nhiều nét vector thì ta
phải sự dụng Shift +Z tô từng đường viền cho kín rồi Shift + X tô ở trong
5> (tô màu tự động)
Trước tiện Bao tất cả các vector cần tô.
chọn:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

21

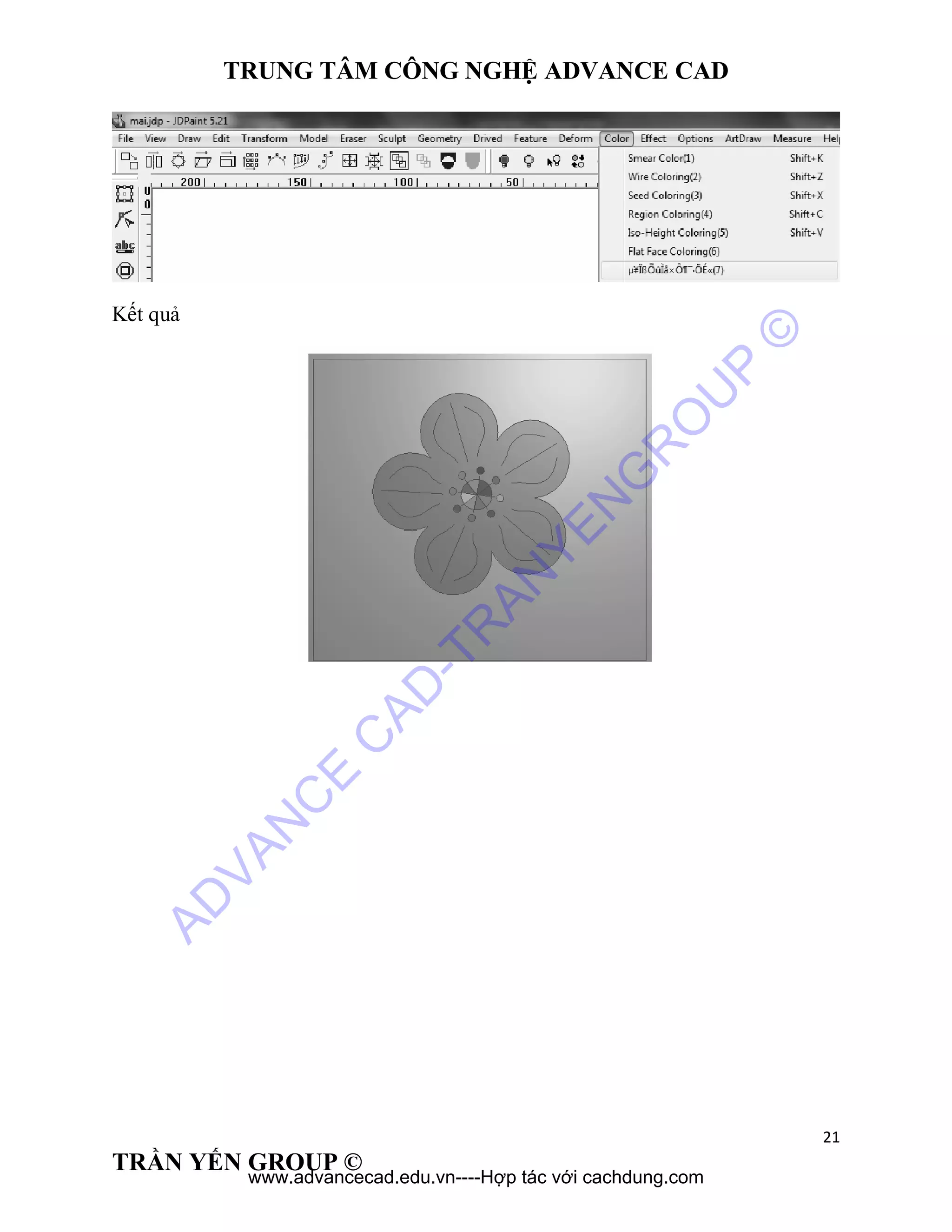

Kết quả
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

22

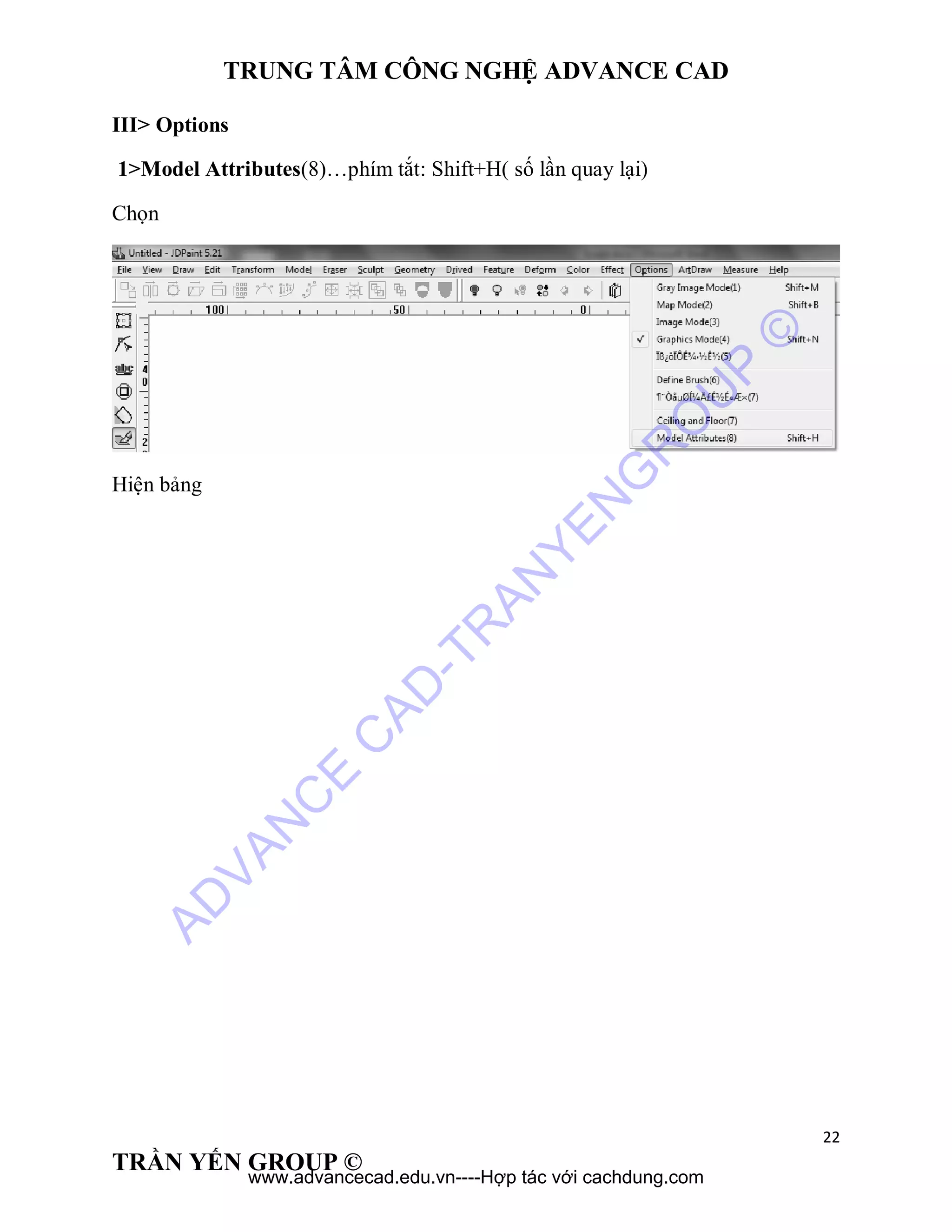

III> Options
1>Model Attributes(8)…phím tắt: Shift+H( số lần quay lại)
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

23

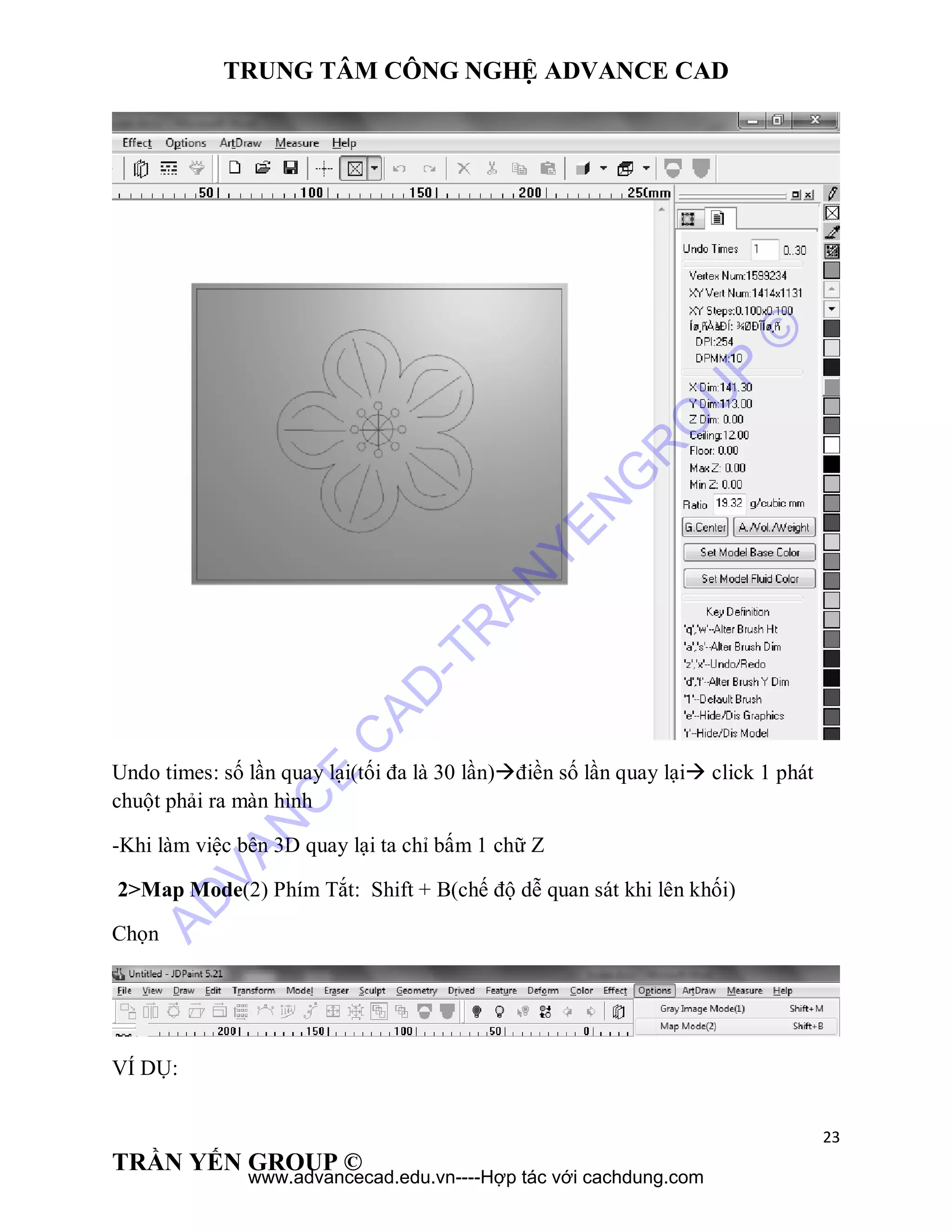

Undo times: số lần quay lại(tối đa là 30 lần)điền số lần quay lại click 1 phát
chuột phải ra màn hình
-Khi làm việc bên 3D quay lại ta chỉ bấm 1 chữ Z
2>Map Mode(2) Phím Tắt: Shift + B(chế độ dễ quan sát khi lên khối)
Chọn
VÍ DỤ:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

24

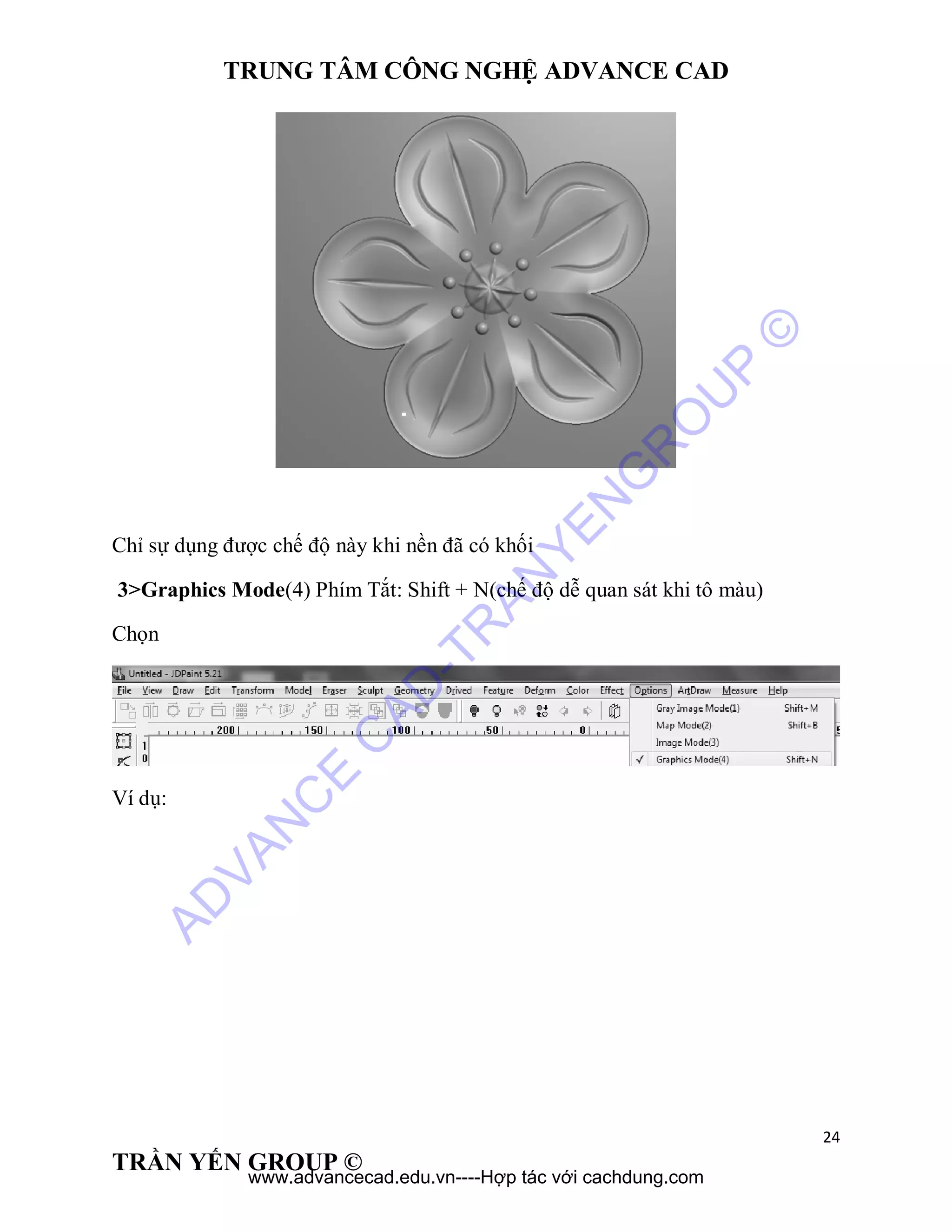

Chỉ sự dụng được chế độ này khi nền đã có khối
3>Graphics Mode(4) Phím Tắt: Shift + N(chế độ dễ quan sát khi tô màu)
Chọn
Ví dụ:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

25

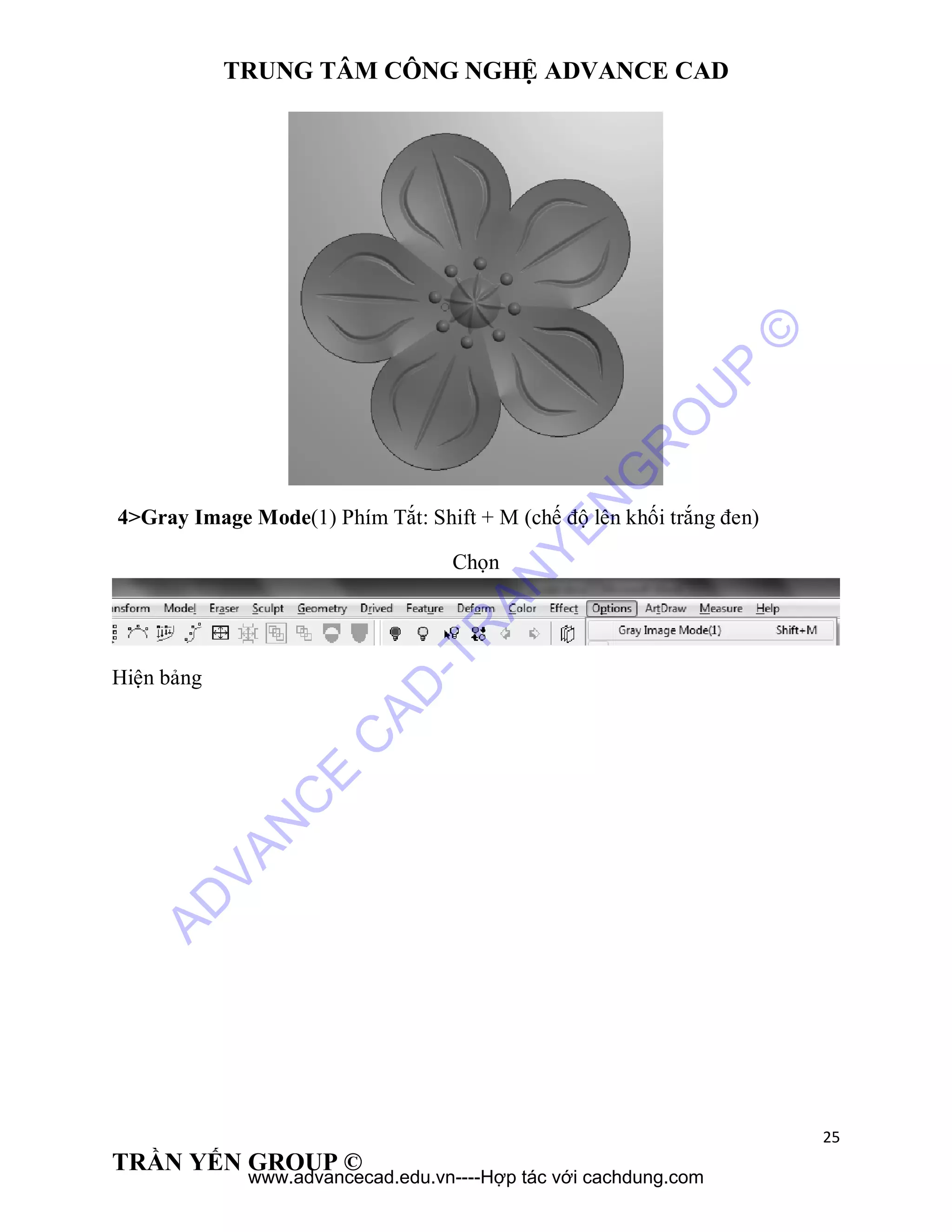

4>Gray Image Mode(1) Phím Tắt: Shift + M (chế độ lên khối trắng đen)
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

26

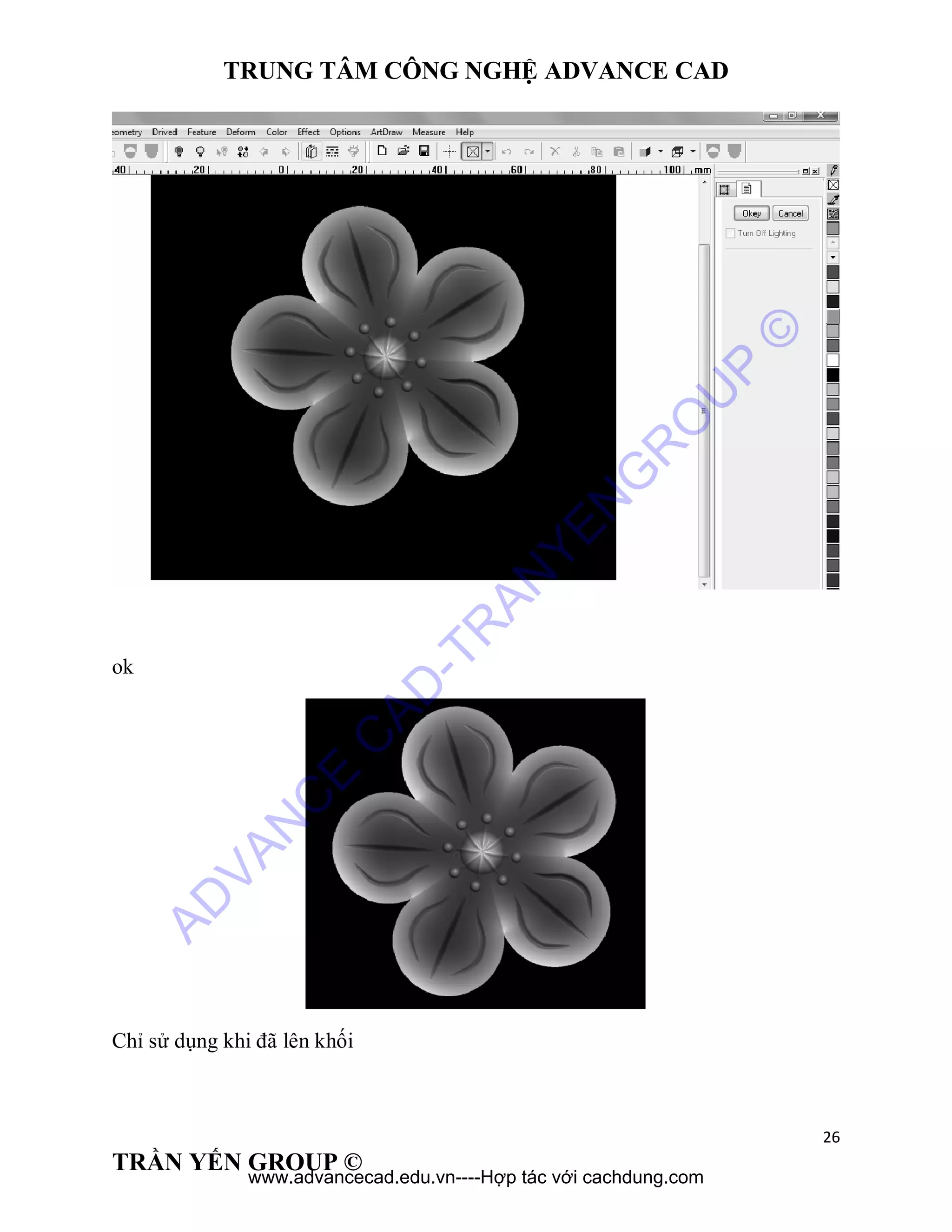

ok
Chỉ sử dụng khi đã lên khối
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

27

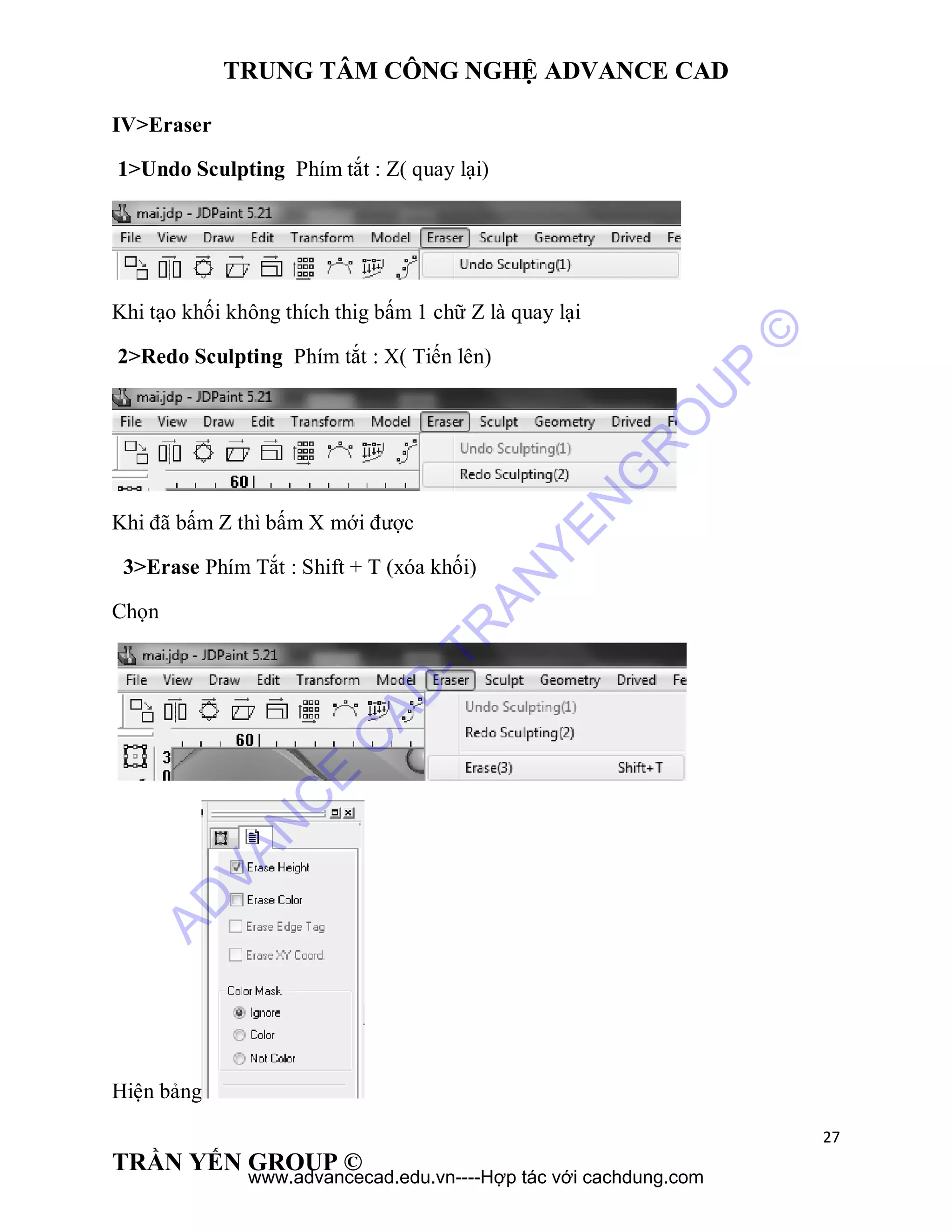

IV>Eraser
1>Undo Sculpting Phím tắt : Z( quay lại)
Khi tạo khối không thích thig bấm 1 chữ Z là quay lại
2>Redo Sculpting Phím tắt : X( Tiến lên)
Khi đã bấm Z thì bấm X mới được
3>Erase Phím Tắt : Shift + T (xóa khối)
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

28

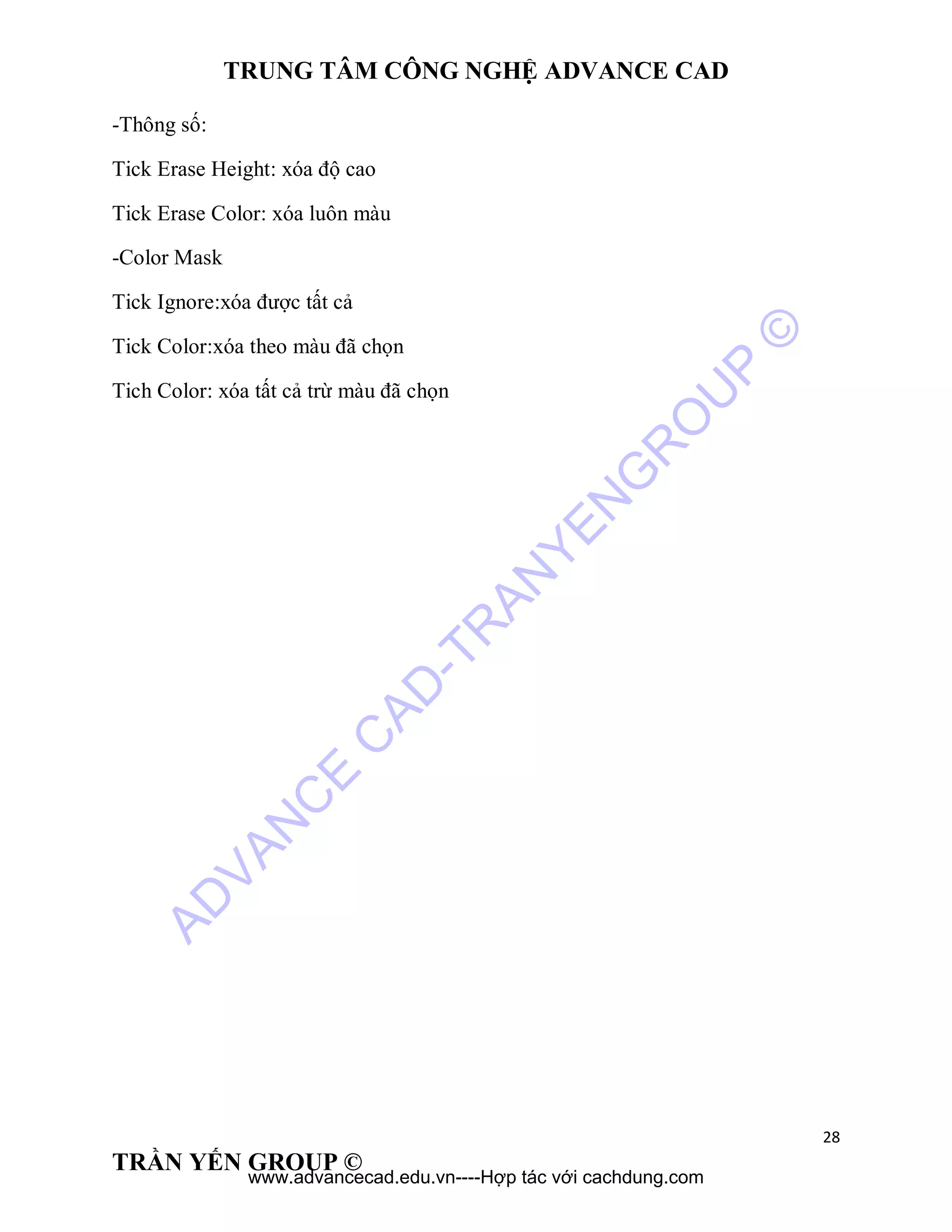

-Thông số:
Tick Erase Height: xóa độ cao
Tick Erase Color: xóa luôn màu
-Color Mask
Tick Ignore:xóa được tất cả
Tick Color:xóa theo màu đã chọn
Tich Color: xóa tất cả trừ màu đã chọn
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

29

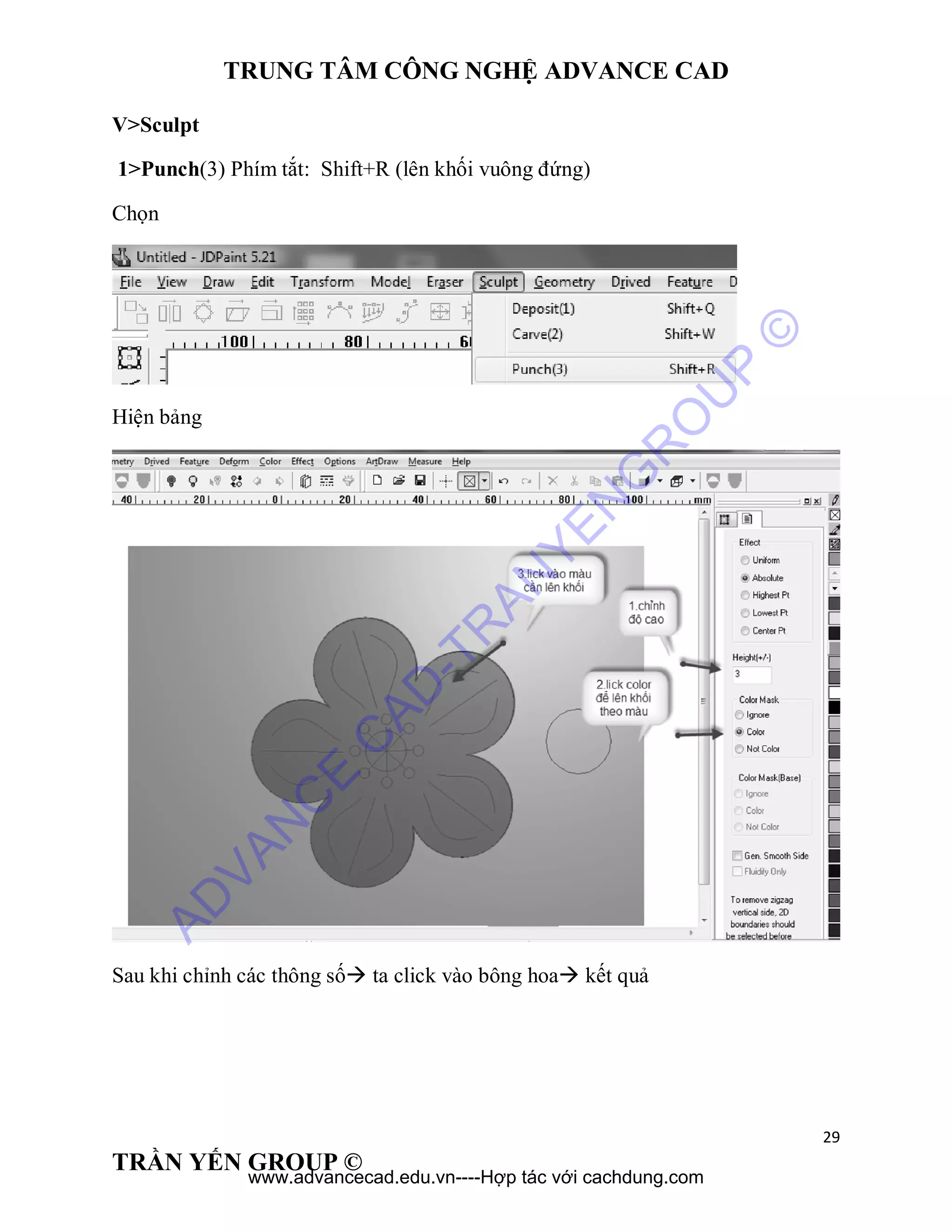

V>Sculpt
1>Punch(3) Phím tắt: Shift+R (lên khối vuông đứng)
Chọn
Hiện bảng
Sau khi chỉnh các thông số ta click vào bông hoa kết quả
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

30

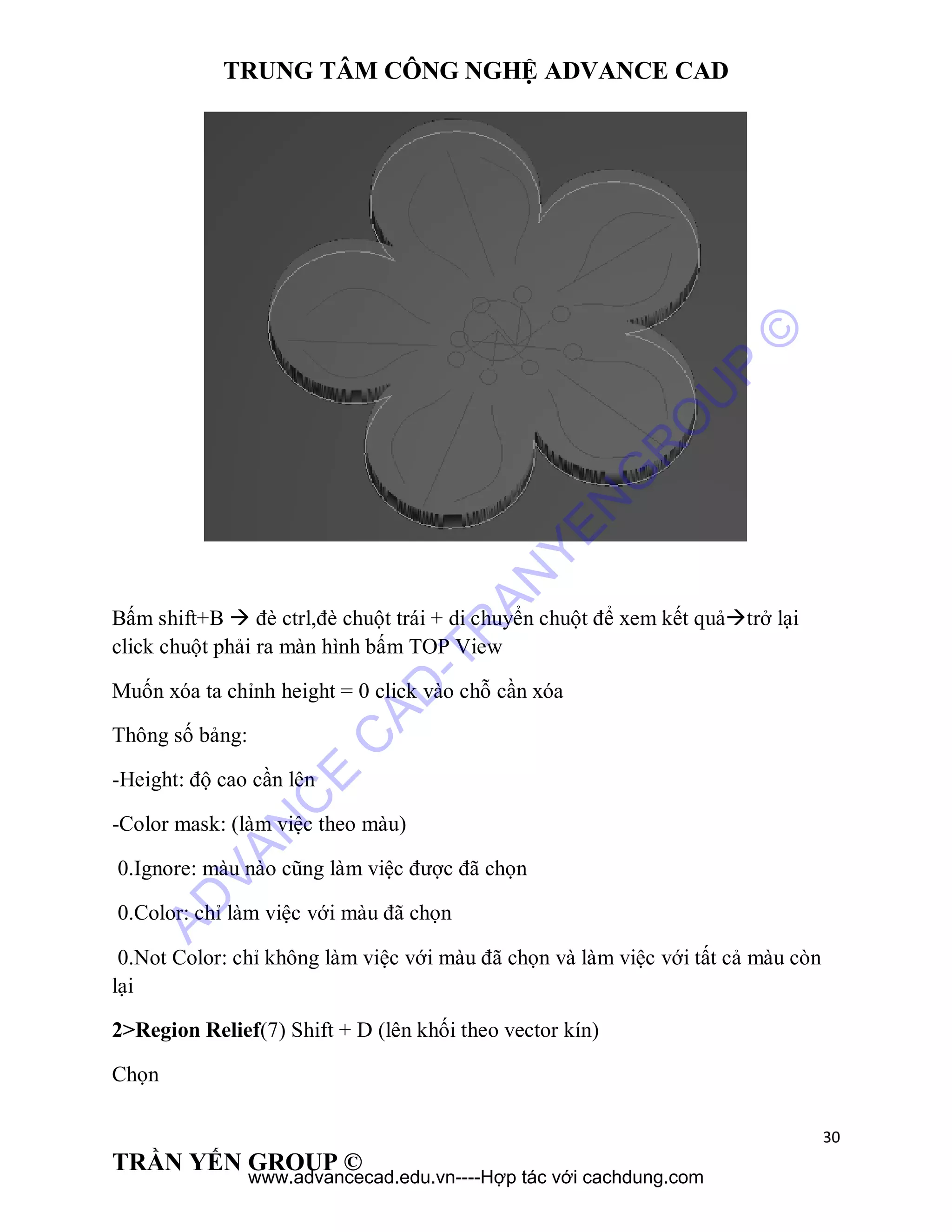

Bấm shift+B  đè ctrl,đè chuột trái + di chuyển chuột để xem kết quảtrở lại
click chuột phải ra màn hình bấm TOP View
Muốn xóa ta chỉnh height = 0 click vào chỗ cần xóa
Thông số bảng:
-Height: độ cao cần lên
-Color mask: (làm việc theo màu)
0.Ignore: màu nào cũng làm việc được đã chọn
0.Color: chỉ làm việc với màu đã chọn
0.Not Color: chỉ không làm việc với màu đã chọn và làm việc với tất cả màu còn
lại
2>Region Relief(7) Shift + D (lên khối theo vector kín)
Chọn
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

31

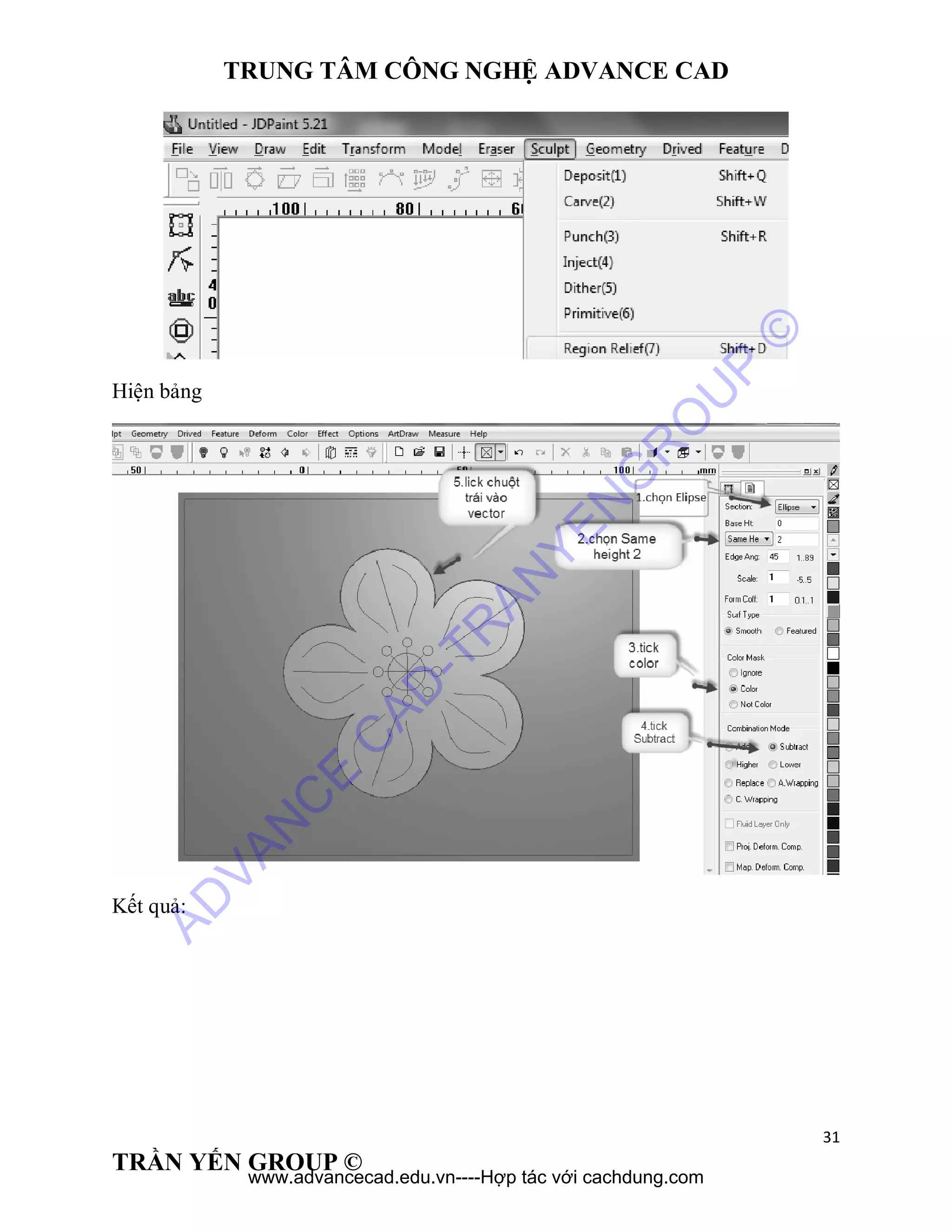

Hiện bảng
Kết quả:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

33

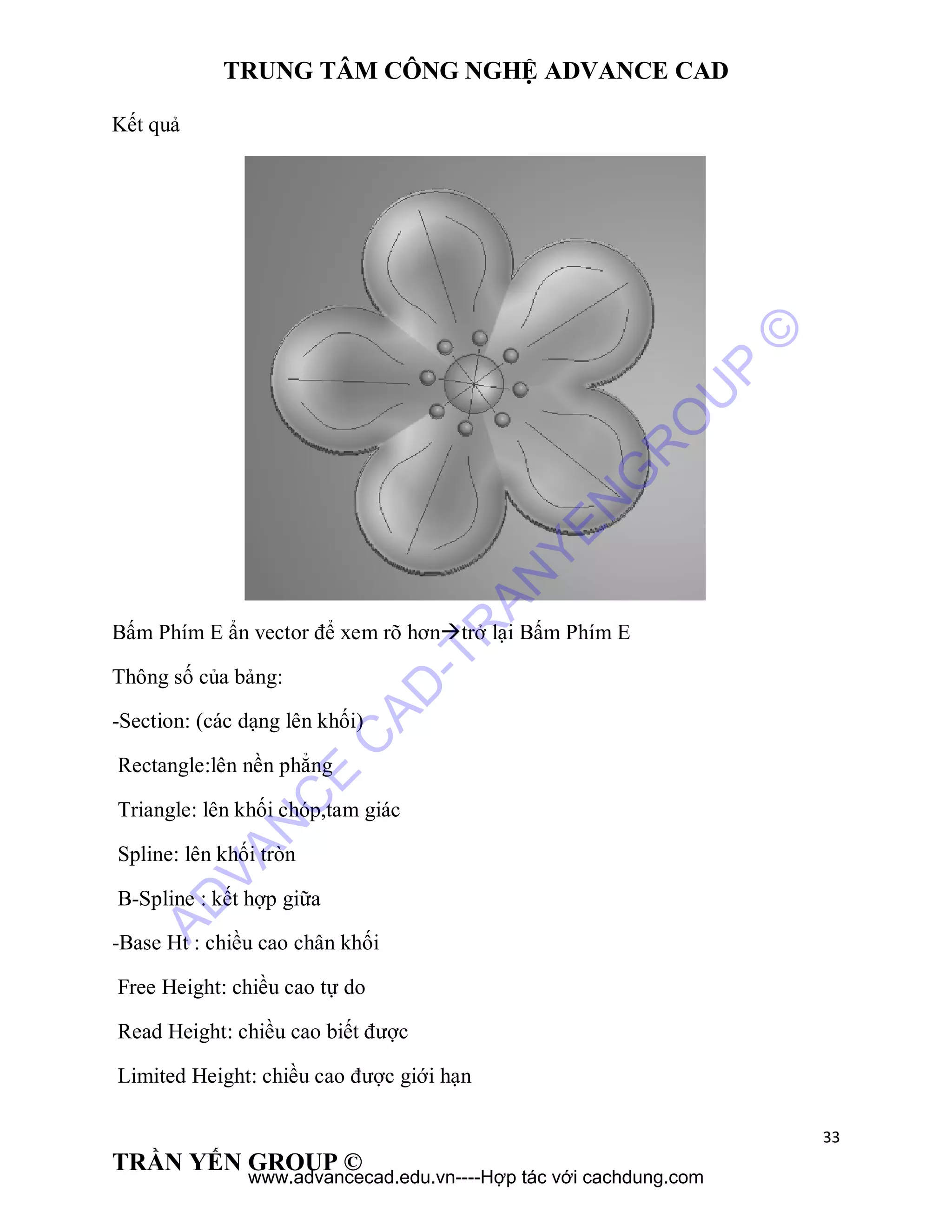

Kết quả
Bấm Phím E ẩn vector để xem rõ hơntrở lại Bấm Phím E
Thông số của bảng:
-Section: (các dạng lên khối)
Rectangle:lên nền phẳng
Triangle: lên khối chóp,tam giác
Spline: lên khối tròn
B-Spline : kết hợp giữa
-Base Ht : chiều cao chân khối
Free Height: chiều cao tự do
Read Height: chiều cao biết được
Limited Height: chiều cao được giới hạn
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

34

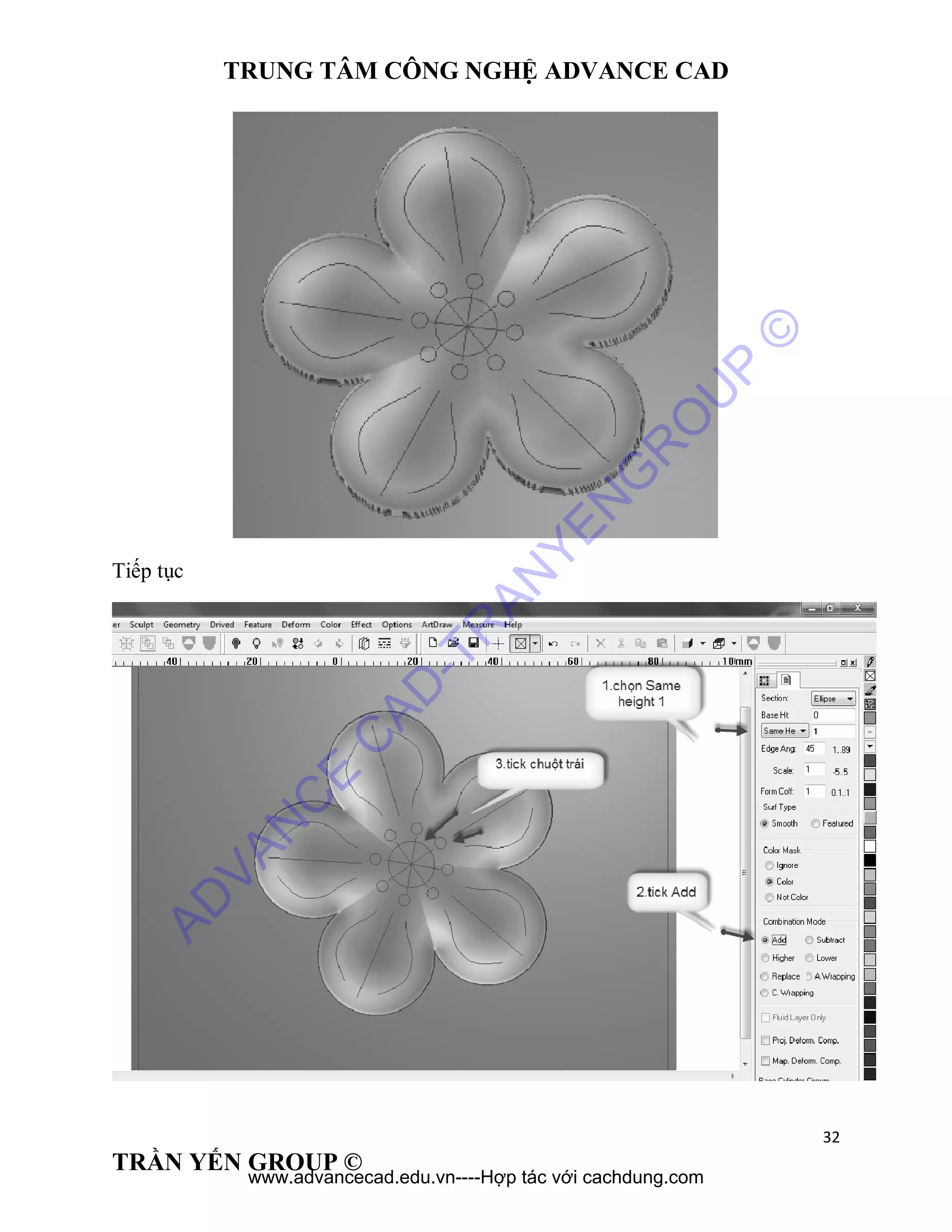

Same Height: chiều cao như nhau
-Edge Ang: độ nghiêng
-Color mask:
0.Ignore: màu nào cũng làm việc được
lại
-Combination Mode
Add: nổi
Subtract: lõm
Không đề cập cứ để mặc định
3>Deposit(1) Phím tắt + Q (làm nổi theo ý mình bằng cách đè chuột)
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

35

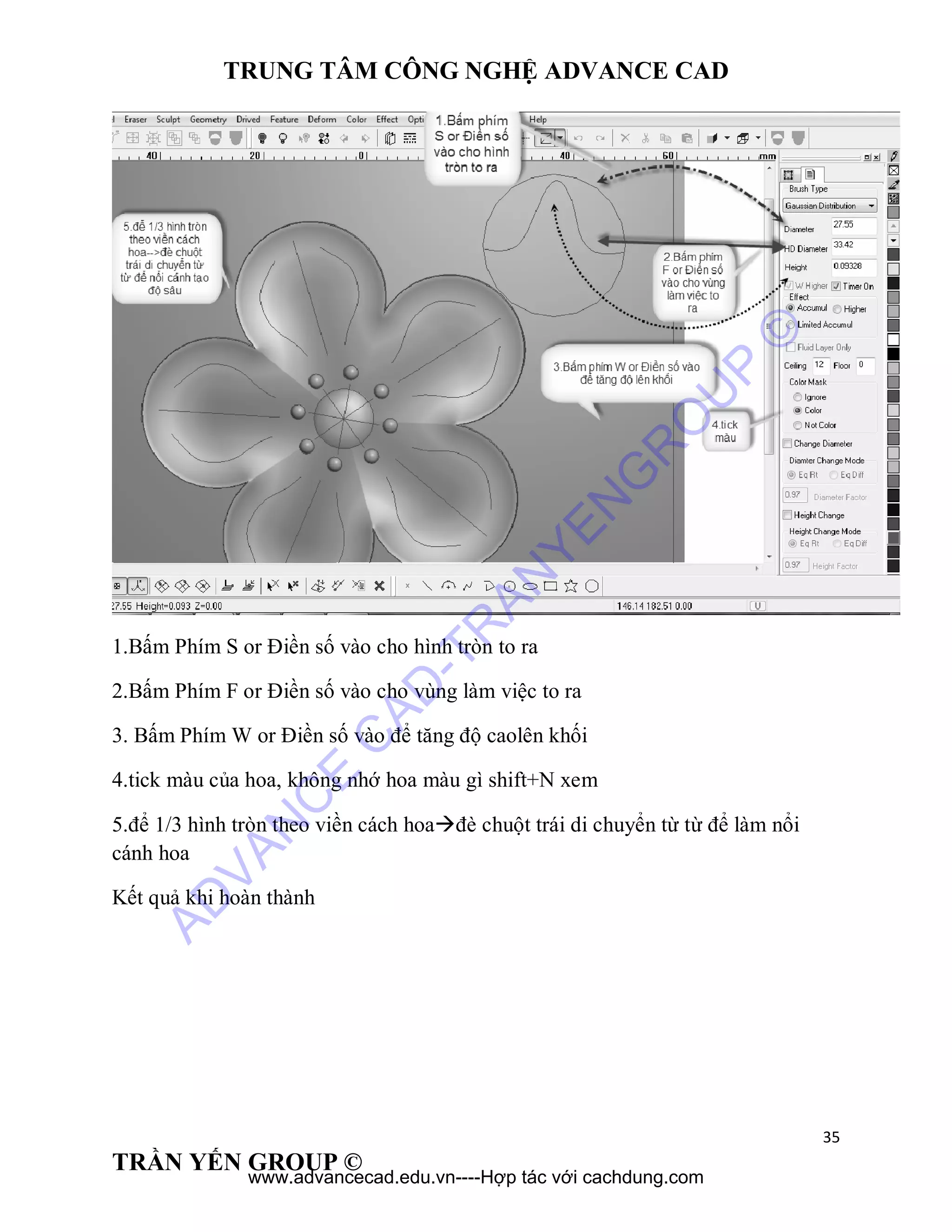

1.Bấm Phím S or Điền số vào cho hình tròn to ra
2.Bấm Phím F or Điền số vào cho vùng làm việc to ra
3. Bấm Phím W or Điền số vào để tăng độ caolên khối
4.tick màu của hoa, không nhớ hoa màu gì shift+N xem
5.để 1/3 hình tròn theo viền cách hoađè chuột trái di chuyển từ từ để làm nổi
cánh hoa
Kết quả khi hoàn thành
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

36

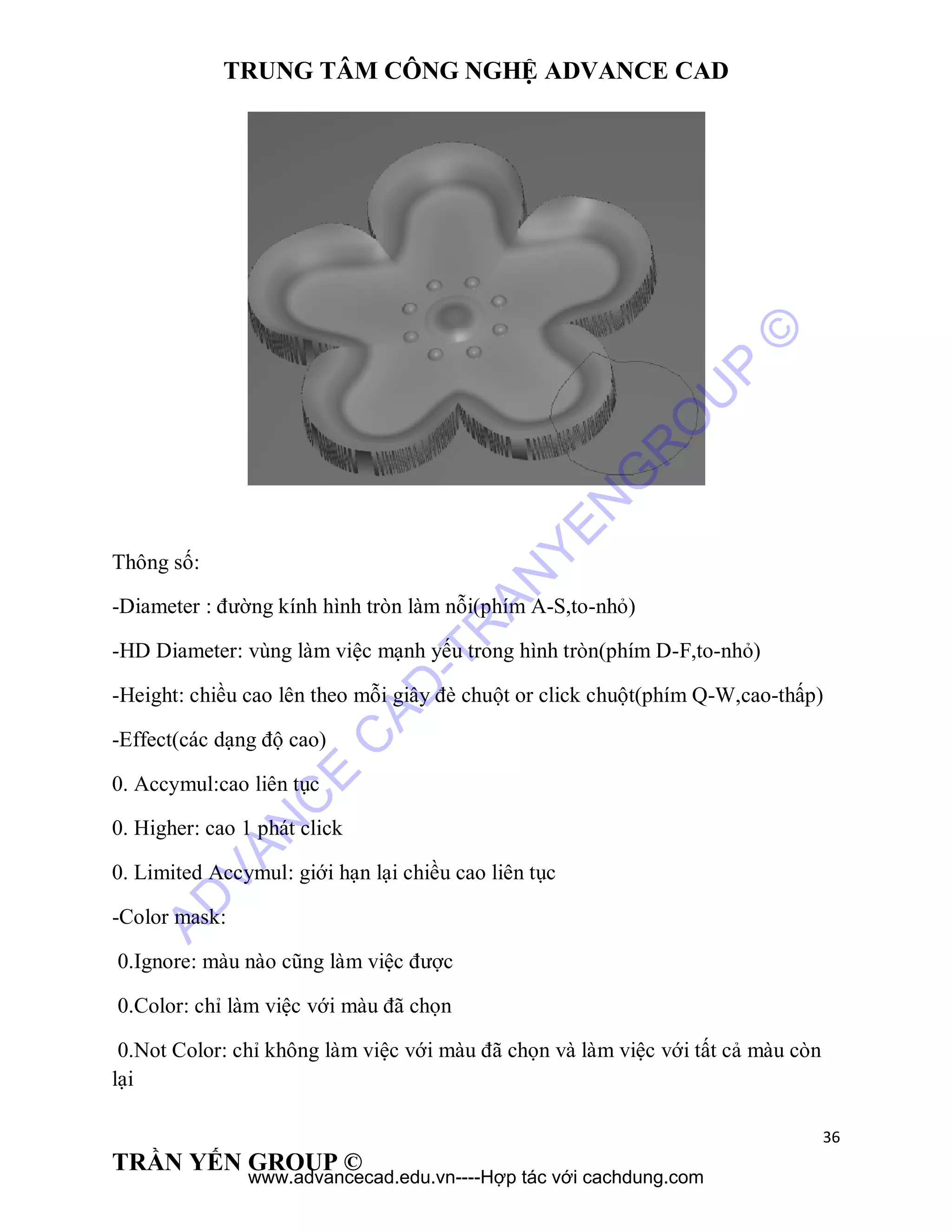

Thông số:
-Diameter : đường kính hình tròn làm nỗi(phím A-S,to-nhỏ)
-HD Diameter: vùng làm việc mạnh yếu trong hình tròn(phím D-F,to-nhỏ)
-Height: chiều cao lên theo mỗi giây đè chuột or click chuột(phím Q-W,cao-thấp)
-Effect(các dạng độ cao)
0. Accymul:cao liên tục
0. Higher: cao 1 phát click
0. Limited Accymul: giới hạn lại chiều cao liên tục
-Color mask:
lại
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

37
4>Carve(2) phím tắt Shift +W (làm lõm theo ý mình bằng cách đè chuột)
VÍ DỤ: vẽ 1 thân sen lên khối cao 3
Chọn
Hiện bảng
1.Bấm Phím S or Điền số vào cho hình tròn to ra
2.Bấm Phím F or Điền số vào cho vùng làm việc to ra
3. Bấm Phím W or Điền số vào để tăng độ sâu xuống khối
4.tick màu của thân, không nhớ thân cây màu gì shift+N xem
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

38

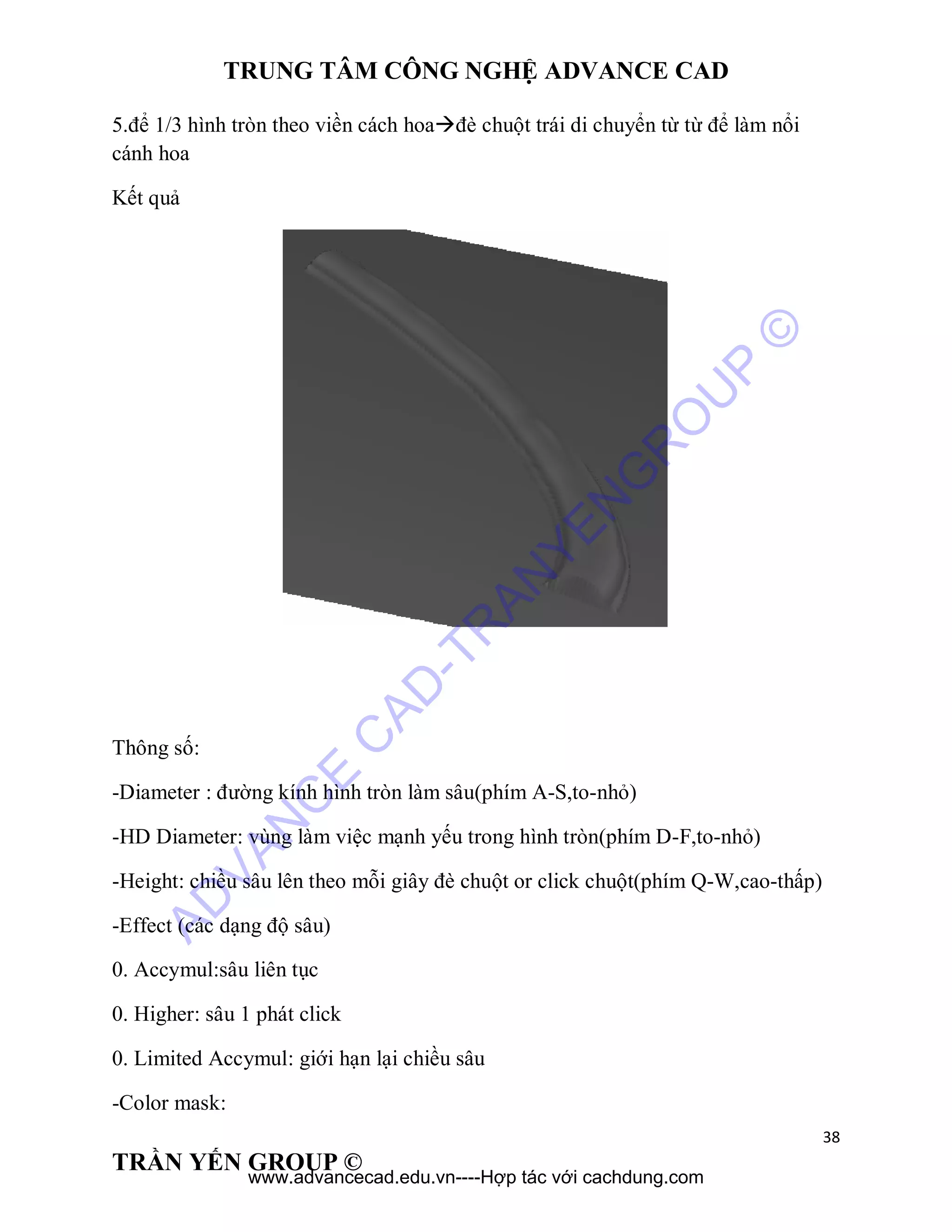

5.để 1/3 hình tròn theo viền cách hoađè chuột trái di chuyển từ từ để làm nổi
cánh hoa
Kết quả
Thông số:
-Diameter : đường kính hình tròn làm sâu(phím A-S,to-nhỏ)
-HD Diameter: vùng làm việc mạnh yếu trong hình tròn(phím D-F,to-nhỏ)
-Height: chiều sâu lên theo mỗi giây đè chuột or click chuột(phím Q-W,cao-thấp)
-Effect (các dạng độ sâu)
0. Accymul:sâu liên tục
0. Higher: sâu 1 phát click
0. Limited Accymul: giới hạn lại chiều sâu
-Color mask:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

39
lại

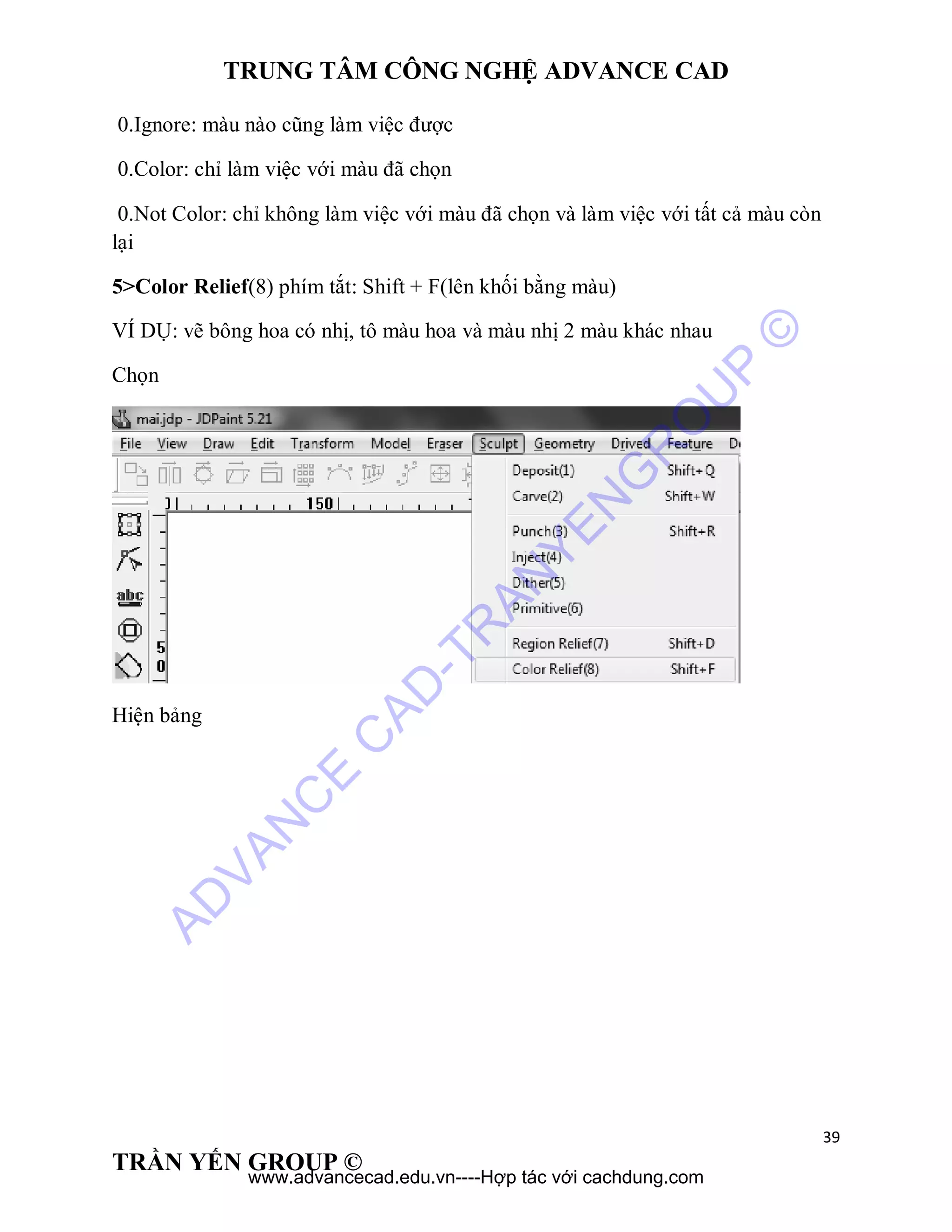

5>Color Relief(8) phím tắt: Shift + F(lên khối bằng màu)
VÍ DỤ: vẽ bông hoa có nhị, tô màu hoa và màu nhị 2 màu khác nhau
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

40

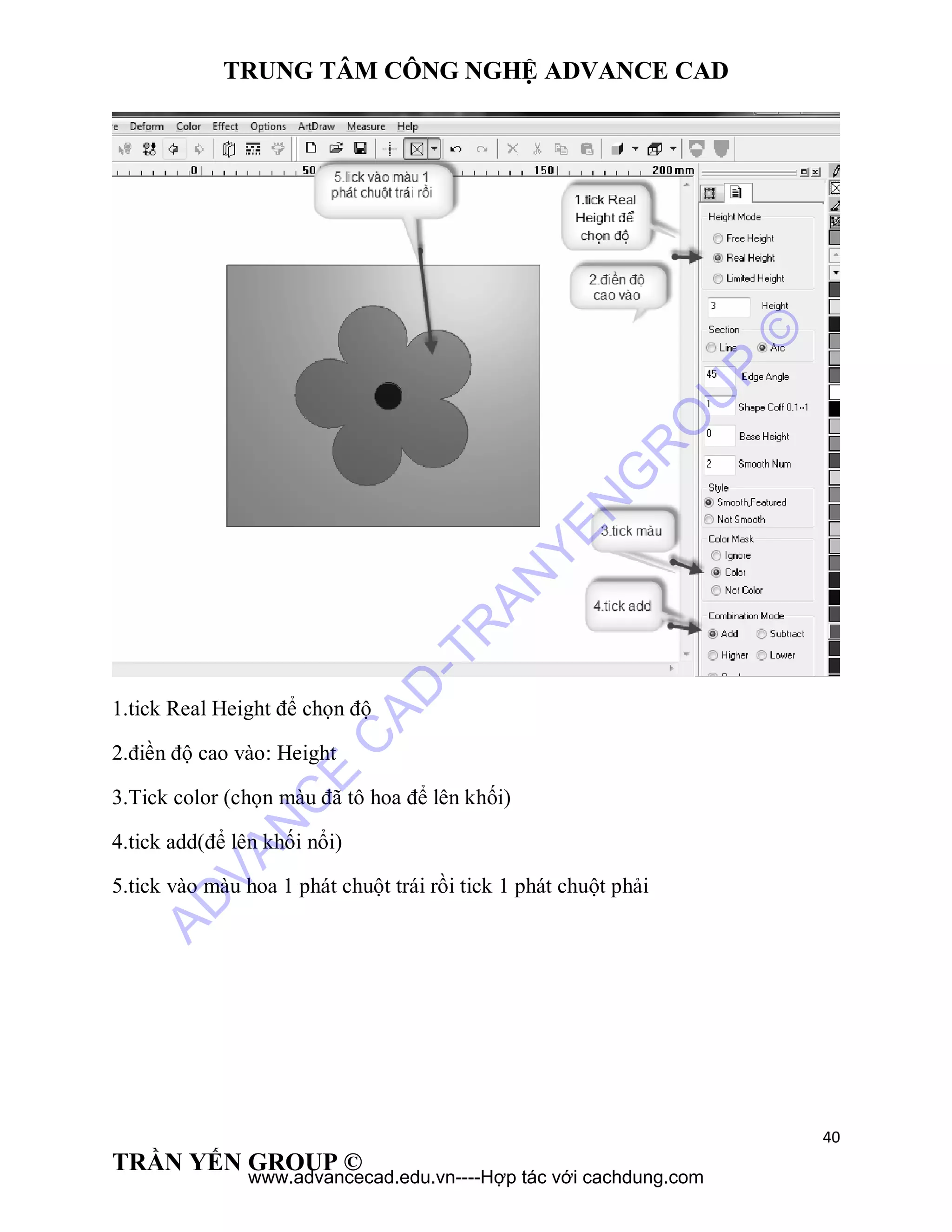

1.tick Real Height để chọn độ
2.điền độ cao vào: Height
3.Tick color (chọn màu đã tô hoa để lên khối)
4.tick add(để lên khối nổi)
5.tick vào màu hoa 1 phát chuột trái rồi tick 1 phát chuột phải
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

41
Nó chỉ lên khối màu đã tô cùng màu với màu đã chọn
Thông số:
- Free Height: chiều cao tự do
- Read Height: chiều cao biết được
- Limited Height: chiều cao được giới hạn
-0.Line : lên khối thẳng
-0.Are: lên khối bo
- Abgle 45: lên khối nghiêng 45độ
-Base Height: độ cao chân khối
-Smooth Num: độ bo của chóp( giá càng trị lớn càng bo)
-Color:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

42
lại
-Combination Mode
Add : cho nổi lên
Subtract: cho lõm xuống

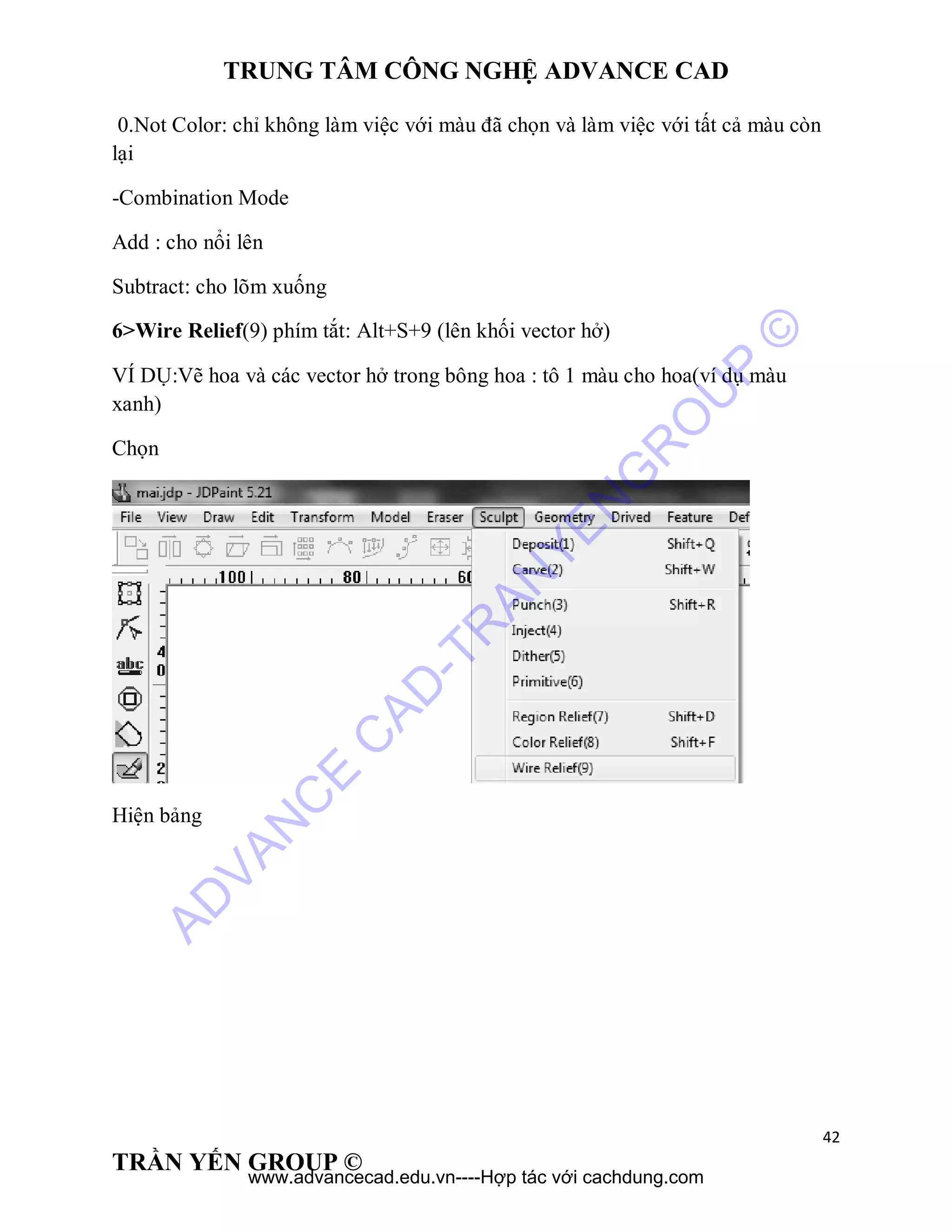

6>Wire Relief(9) phím tắt: Alt+S+9 (lên khối vector hở)
VÍ DỤ:Vẽ hoa và các vector hở trong bông hoa : tô 1 màu cho hoa(ví dụ màu
xanh)
Chọn
Hiện bảng
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

43

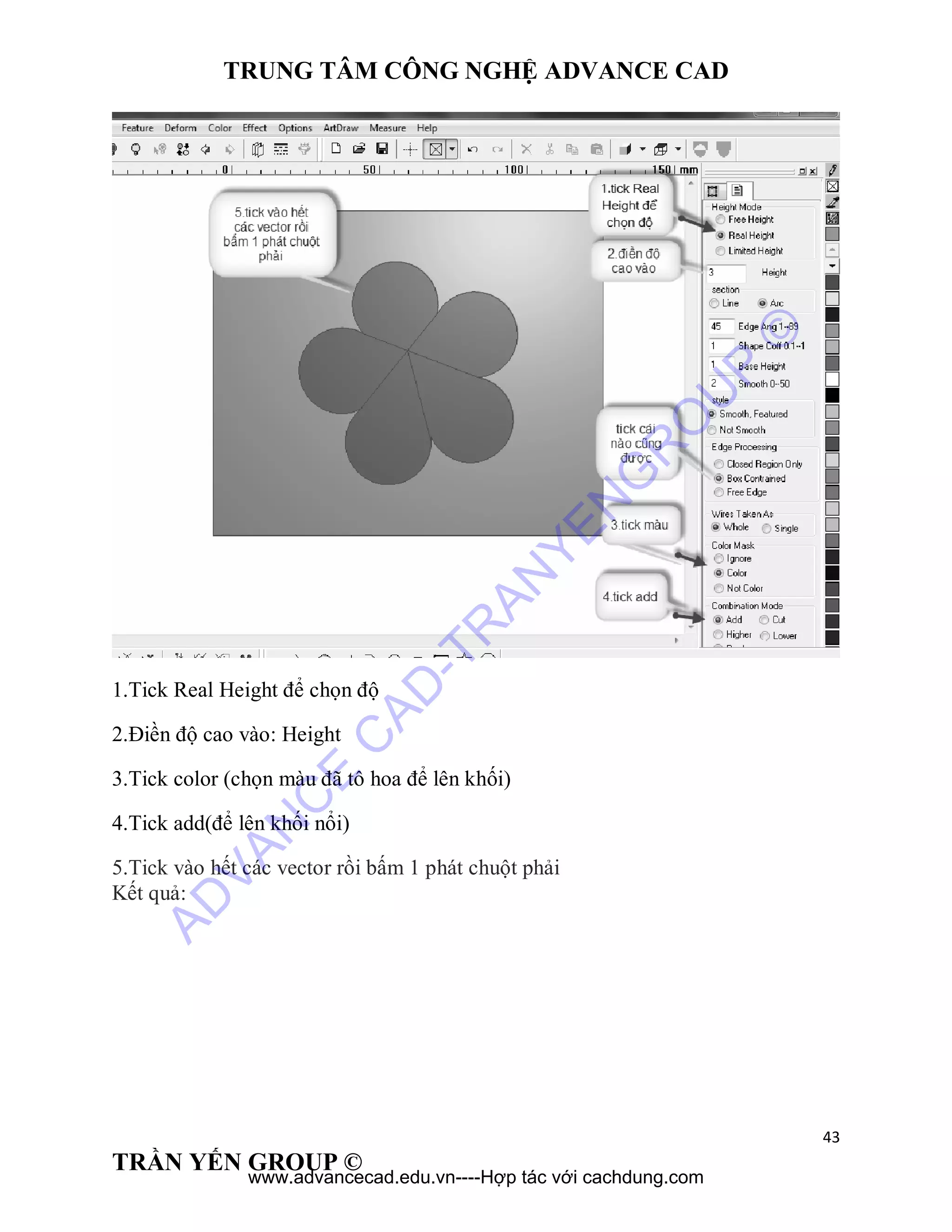

1.Tick Real Height để chọn độ
2.Điền độ cao vào: Height
3.Tick color (chọn màu đã tô hoa để lên khối)
4.Tick add(để lên khối nổi)
5.Tick vào hết các vector rồi bấm 1 phát chuột phải
Kết quả:
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

44

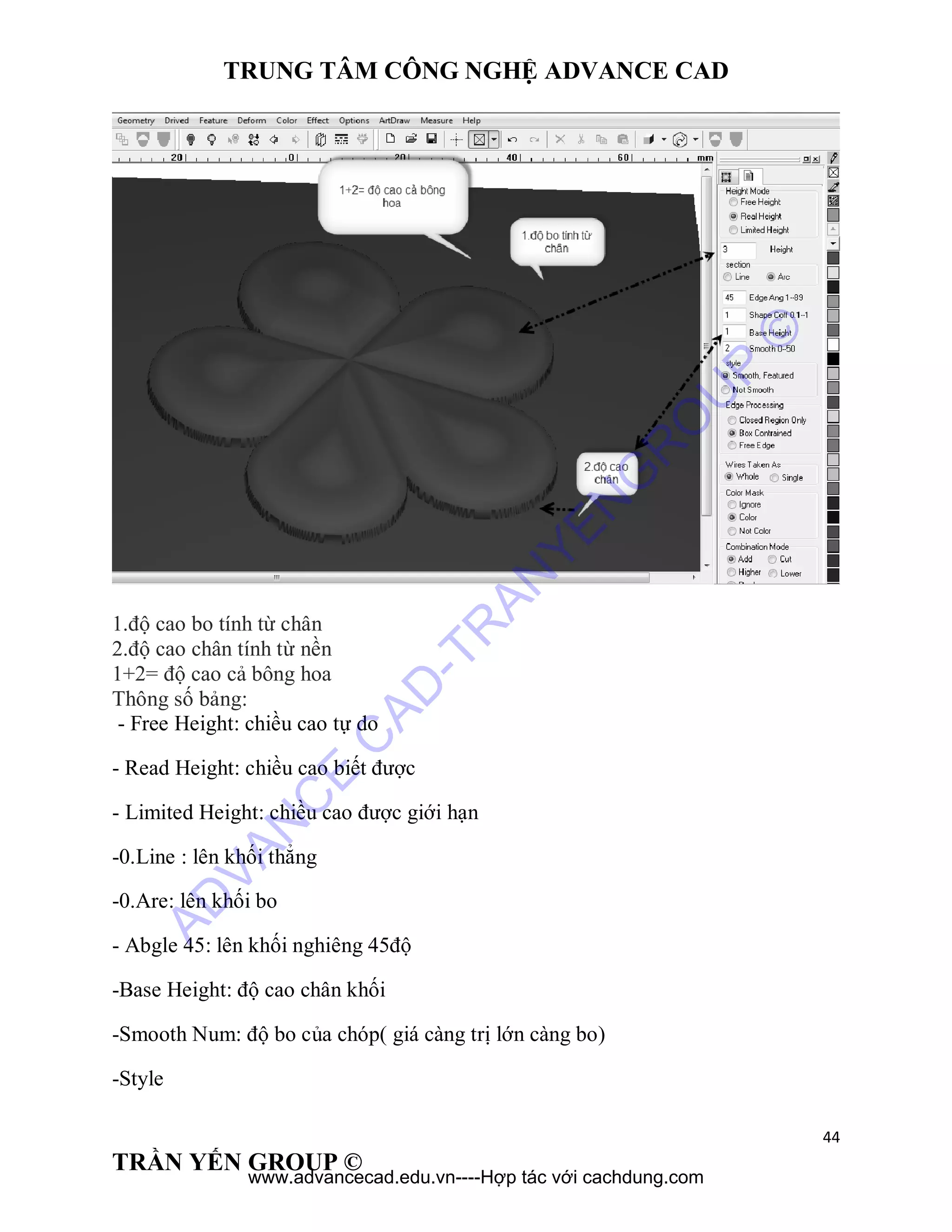

1.độ cao bo tính từ chân
2.độ cao chân tính từ nền
1+2= độ cao cả bông hoa
Thông số bảng:
- Free Height: chiều cao tự do
- Read Height: chiều cao biết được
- Limited Height: chiều cao được giới hạn
-0.Line : lên khối thẳng
-0.Are: lên khối bo
- Abgle 45: lên khối nghiêng 45độ
-Base Height: độ cao chân khối
-Smooth Num: độ bo của chóp( giá càng trị lớn càng bo)
-Style
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

45

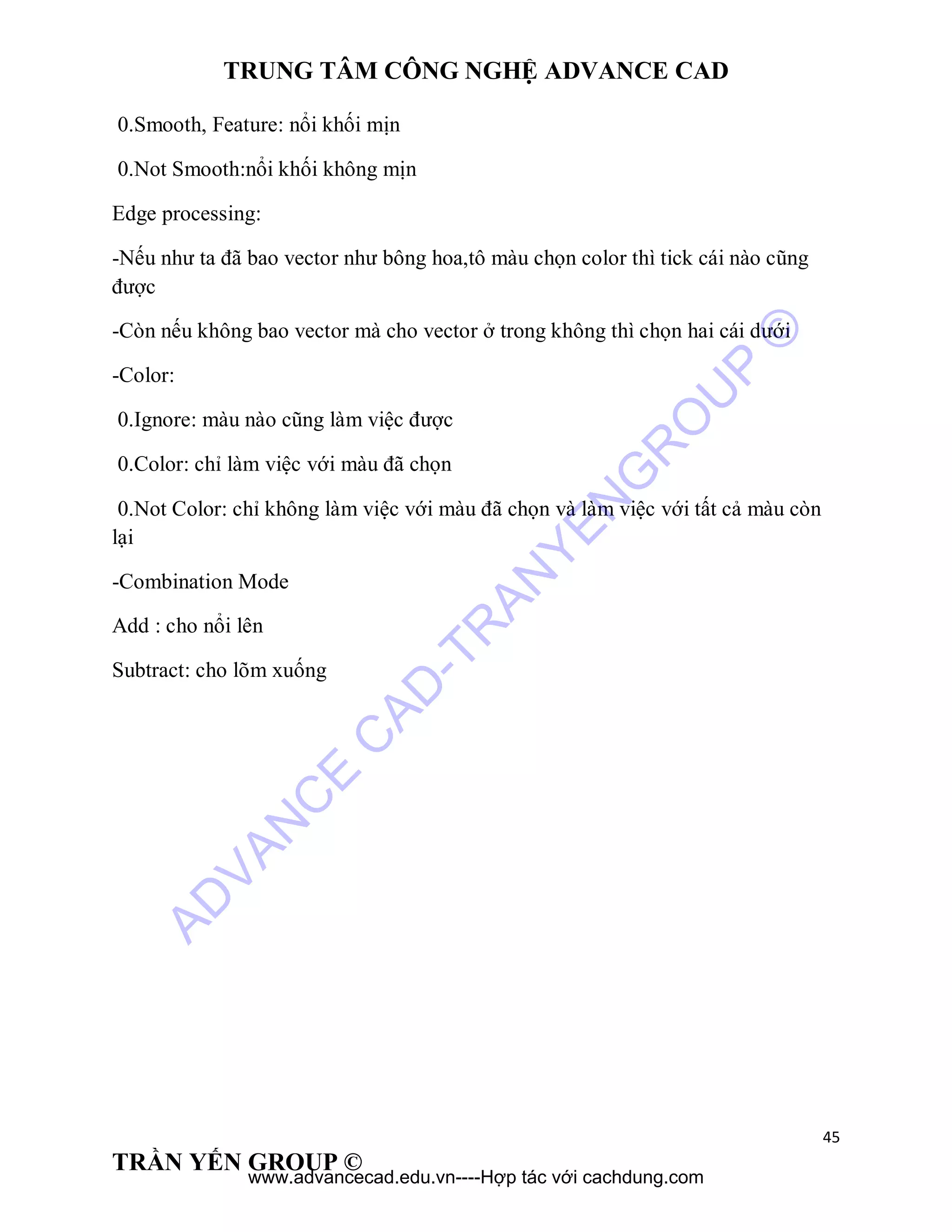

0.Smooth, Feature: nổi khối mịn
0.Not Smooth:nổi khối không mịn
Edge processing:
-Nếu như ta đã bao vector như bông hoa,tô màu chọn color thì tick cái nào cũng
được
-Còn nếu không bao vector mà cho vector ở trong không thì chọn hai cái dưới
-Color:
lại
-Combination Mode
Add : cho nổi lên
Subtract: cho lõm xuống
AD
VAN
C
E
C
AD
-TR
AN
YEN
G
R
O
U
P
©

Tap 3: Điêu khắc và chỉnh sửa hình nổi jdpaint ( Demo)

More Related Content

What's hot

Similar to Tap 3: Điêu khắc và chỉnh sửa hình nổi jdpaint ( Demo)

More from Trung tâm Advance Cad

Tap 3: Điêu khắc và chỉnh sửa hình nổi jdpaint ( Demo)
